Подключение фотореле для уличного освещения

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

  • симистор марки Quadrac Q60;
  • фотоэлемент ФСК;
  • опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

  • V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
  • VT2 — второй транзистор контроля реле К1;
  • VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора. Ошибка №3

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

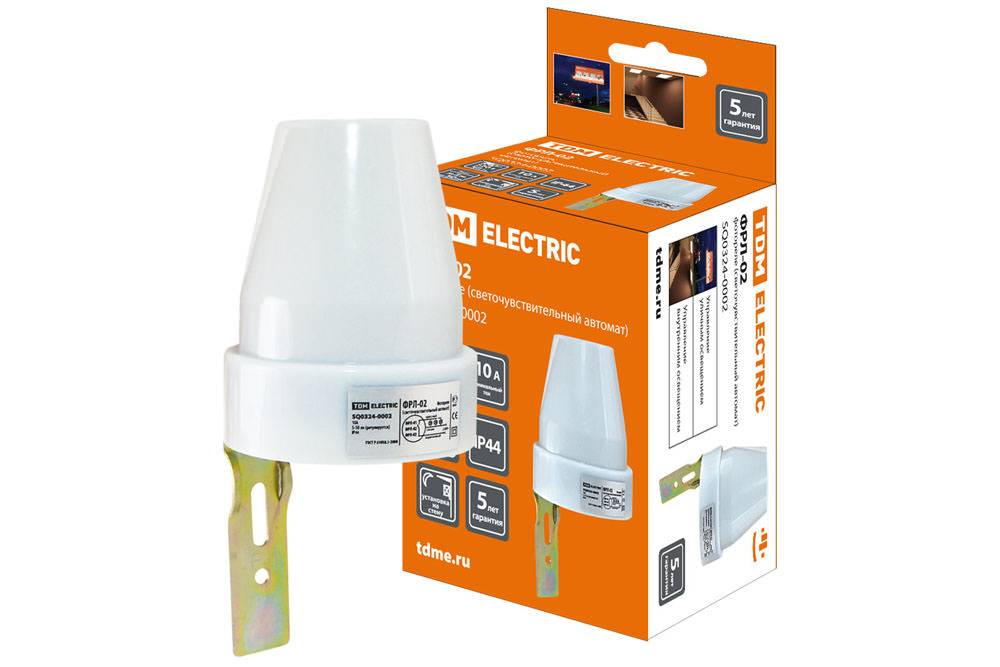

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов

  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

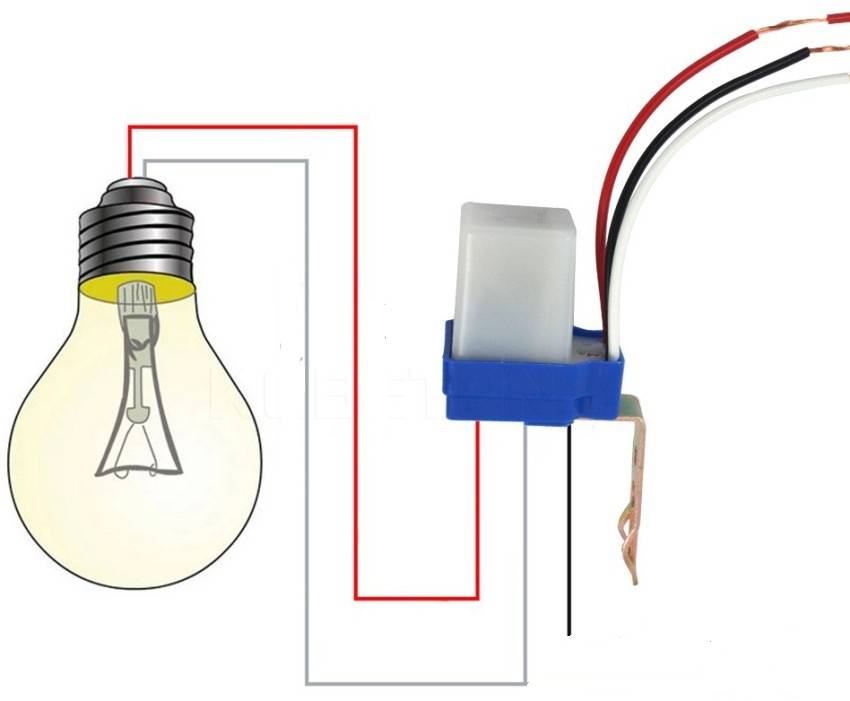

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:

  • диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
  • мощность — от 1 до 3 КВт;
  • максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:. Датчик с выносным фотоэлементом

Датчик с выносным фотоэлементом

  • датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
  • датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

  1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

  1. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером

Схема фотореле для уличного освещения своими руками: 4 варианта изготовления из самых доступных деталей

Ниже приведены 4 типа электронной сборки, которые позволят собрать сумеречный выключатель своими руками на базе распространенного фоторезистора СФЗ-1. Считаю, что они доступны для повторения и надежны в работе.

Схема простейшего фотореле: транзисторный каскад на КТ315

Самый доступный вариант для самостоятельной сборки сумеречного выключателя имеет всего два транзистора серии КТ315, электромагнитное реле напряжения с обмоткой на 5-15 вольт, диод и фоторезистор.

Парное включение транзисторов улучшает управление током через обмотку реле. Он появляется при изменении сопротивления фоторезистора с 30 Мом до нескольких кОм, как только дневное освещение сменяется темнотой.

Переменный резистор R1 используется при наладке в качестве подстроечного элемента. Подключенный параллельно обмотке реле диод VD1 разряжает ЭДС самоиндукции катушки при снятии напряжения питания.

Универсальный характер этой сборке придает возможность подбора различных марок транзисторов и реле под рабочее значение используемого блока питания.

Схема простого фотореле: микросхема КР1564ТЛ2

Электрический сигнал, преобразованный пропорционально освещенности фоторезистора, поступает на пороговый детектор микросхемы D1.1. Его уровень регулируют подстроечным резистором R1. Для него лучше подбирать много оборотистые конструкции, например СП5-1.

Вывод 2 D1.1 работает как темно-инвертирующий выход схемы. При появлении на нем напряжения, соответствующего логической единице (1), происходит разряд конденсатора C2 через диод VD1 и резистор R4.

За счет этого при освещении фоторезистора на выводе 2 D1.1 формируется логический 0. Тогда C2 начинает заряжаться и подает напряжение на вход 3 D1.2, пропуская 1 через вывод 4 и резистор R5 на базу транзистора VT1.

Период заряда конденсатора определяет время задержки срабатывания сумеречного выключателя. Его можно регулировать изменением номиналов резистора R3 и емкостью C2 в пределах от пары секунд до нескольких минут.

Наладка устройства сводится к регулировке положения подстроечного резистора R1 и, при желании — задержки его срабатывания.

В качестве транзистора можно использовать КТ801(А, Б), КТ608Б, КТ603(А, Б), КТ312(А, В).

Для работы достаточно установить любой блок стабилизированного питания с напряжением 9-14 вольт.

Фотореле на микросхеме: логические элементы К561ЛА7

Обмотка реле К1 находится под напряжением при затенении фоторезистора PR и своими выходными контактами включает источник света.

При освещении фотодатчика плавно нарастающей освещенностью или ее резким появлением от посторонних приборов триггер Шмидта, собранный на D1.1- D1.3 переключает VT2, обесточивая подключенную обмотку К1.

Транзистор VT1 открывается при освещении PR, выдает сигнал на входы инверторов D1.1, D1.2.

Цепочка R4, R5, C1 создает задержку на включение до трех минут за счет того, что инверторный вход D1.2 открывается позднее, чем D1.1, а D1.3 отработает (лог 0 на 10) только тогда, когда на его входах 8 и 9 появятся логические единицы.

Выход 11 D1.4 открывается и на базу VT2 через VD3 поступает сигнал высокого логического уровня.

Коллекторный ток транзистора плавно подается на обмотку реле. Оно работает практически без дребезга контактов.

Регулировка чувствительности сумеречного выключателя возложена на подстроечный резистор R1.

Сумеречный выключатель своими руками: схема на тиристоре

Это фотореле может управлять несколькими лампами с общей мощностью 100 ватт. Оно не требует создания дополнительного блока питания для работы электроники.

Два фоторезистора СФЗ-1 позволяют повысить чувствительность устройства на входе триггера Шмидта, выполненного транзисторами VT1 и VT2. Они открываются от электрического тока, уровень которого создается совместной работой PR1 и PR2.

Когда напряжение цепочки коллектор-эмиттер VT2 уменьшается, то открывается транзистор VT3. По цепочке диода VD1 на управляющий электрод VS1 поступает ток.

Тиристор открывается и плавно включает лампу HL1 под выпрямленное напряжение диодного моста. Отсутствие мигания и мерцания обеспечивается работой VD2 за счет снижения гистерезиса при переключении пороговых уровней на триггере.

Величину стабилизированного напряжения на электронной схеме обеспечивает стабилитрон VD3. Оно должно быть в пределах 10-14 вольт.

Резистор R8 позволяет регулировать момент срабатывания сумеречного выключателя.

Вывод: собрать по любой из рассмотренных схем сумеречный выключатель своими руками не сложно — детали доступны, наладка простая и понятная.

Подбираем параметры устройства

Прежде чем купить фотореле, нужно определиться с техническими характеристиками прибора:

На какое напряжение оно рассчитано. В большинстве случаев это 220 вольт, импортные модели могут иметь требование на 110 или 127 В. Встречаются приборы на 12 и 24 В (чтобы подключить такие к обычной сети понадобится блок питания). Загляните в щиток, чтобы узнать напряжение вашей сети.
Значение максимального тока нагрузки. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
Диапазон срабатывания датчика. В стандартном исполнении приборы имеют границы от 5 до 50 Лк (люкс – единица измерения освещенности). Модели подороже обладают более точной регулировкой.
Потребление мощности устройства в покое (от 0,1 до 1 Вт) и при срабатывании (от 2 до 10 Вт).
Интервал времени (от 15 до 30 сек.) при случайном затемнении фотоэлемента. Если на датчик ненадолго попадет сильная тень или свет фар, это предотвратит ложное срабатывание.
Степень защиты корпуса устройства от внешних факторов. Для уличного освещения обычно выбирают с индексом – IP 65 или IP 44, маркировка IP 40 говорит о том, что фотореле можно использовать под открытым небом только с защитным кожухом.
Максимально допустимая температура наружного воздуха для нормальной работы фотореле, этот диапазон составляет от -20 до +50 ⁰С.
Размеры устройства выбирают в зависимости от месторасположения прибора, габаритов щитка

Нужна ли компактная внешняя часть или это не так важно, все подбирается индивидуально.

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

  1. Отключаем УЗО.
  2. Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
  3. Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.
  4. Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
  5. Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.

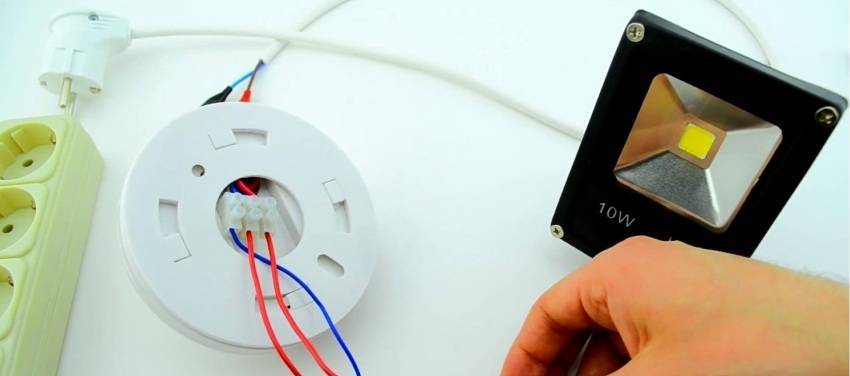

  6. Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
  7. Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
  8. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
  9. Проверяем, как все работает.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

НазваниеТок коммутации, АРабочее напряжение в сети, ВСтепень защиты, IPПроизводительЦена, руб.
ФР-61024054Украина150
PS-1622044Узбекистан200
HOROZ HL 4722523044Турция210
FERON SEN 272522054Китай250
ФР-601523044Россия420
SOU-11623056Чехия650
Люкс-2823044Россия800
Luna 126 Star Theben1623055Германия2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

ПараметрыФР-600ФР-601ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт130011002500
Предельная нагрузка при использовании с люминесцентными лампами, Вт7806001500
Мощность во включённом состоянии, Вт0,45–6,60,45–6,60,45–6,6
Максимальный ток нагрузки, А3–61020
Рабочий уровень освещённости, Лк5–15 (без регулировки)5–505–50
Период отсрочки, с1616
Уровень защиты по ГОСТ 14254IP44IP44IP44
Степень защиты от поражения токомIIII
Диапазон рабочих температур, оС-25 … +40-25 … +40-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

  • детские площадки;
  • дорожки для людей, подъездные пути транспорта;
  • дежурное освещение;
  • охранный комплекс наружного освещения по периметру вдоль забора;
  • входные точки на территорию участка — ворота, калитки;
  • места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
  • декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
