Что такое электромагнитное реле

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

• изменение давления (высоты над уровнем моря);
• снижение (увеличение) температуры, влажности;
• появление магнитного поля;
• изменение положения в пространстве;
• наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

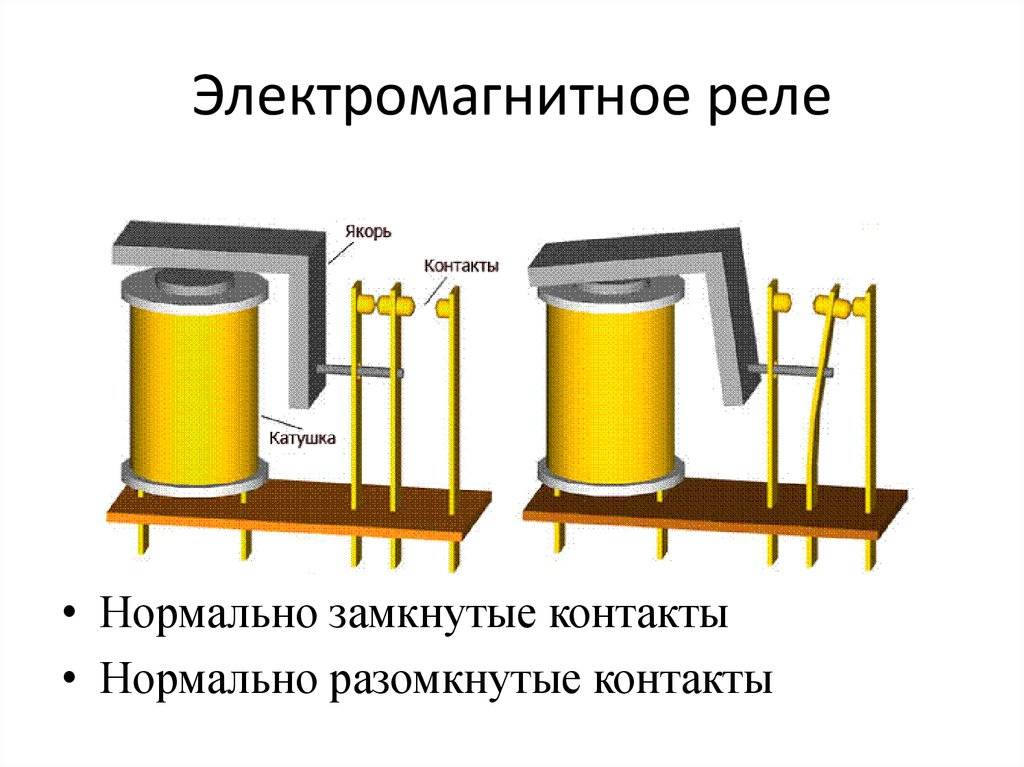

Устройство электромагнитного реле

Электромагнитное реле – это устройство, которое используется для управления электрическими схемами и устройствами. Оно состоит из нескольких основных составных частей:

1. Катушка – одна из основных частей реле, представляет собой обмотку из провода, через которую проходит электрический ток.
2. Контакты – электромеханические стрелочные или пластинчатые контакты, которые открываются или закрываются при активации катушки.
3. Якорь – часть реле, которая приводится в движение при активации катушки и открывает или закрывает контакты.
4. Пружина – компонент, который помогает возвращать якорь в исходное положение после отключения катушки.

Принцип работы электромагнитного реле основан на электромагнитном эффекте. Когда электрический ток протекает через катушку, создается магнитное поле, которое приводит в движение якорь. При этом контакты реле открываются или закрываются, в зависимости от типа реле.

Устройство реле может быть различным и зависит от его конкретного типа и назначения. Однако, основная принципиальная схема и составные части остаются общими.

Электромагнитные реле широко применяются в различных областях, таких как электроника, электроэнергетика, автомобильная промышленность и другие. Они используются для управления электрическими схемами и оборудованием, включая выключатели, контакторы, защитные устройства и т.д.

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии.

Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

• высокой долговечностью релейных элементов;
• быстрой реакцией на изменение параметров подключенных линий;
• способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как устроено электромагнитное реле?

Электромагнитное реле — это электромеханическая система, состоящая, в самом простом случае, из катушки с проводом (обмотки), помещенной на металлический сердечник и подвижной части (якоря), соединенного с пружинящими контактными пластинами. Работа его  основана на принципе электромагнитной индукции.

При подаче напряжения на обмотку по ней протекает ток, возникает электромагнитная индукция, намагничивающая сердечник из магнитомягкого материала.

Магнитомягкий материал представляет собой специальный сплав на основе железа, который быстро намагничивается и быстро теряет намагниченность при исчезновении электромагнитного поля.

При определённой величине тока в обмотке сила притяжения сердечника превышает силу упругости пружины якоря — и якорь притягивается к сердечнику.

С якорем соединены механические элементы с гибкими контактами, которые при притяжения якоря к сердечнику замыкаются или размыкаются, в зависимости от конкретной конструкции.

Одно реле может иметь несколько групп контактов.

Для уменьшения переходного сопротивления рабочие части контактов покрывают благородными металлами (золото, палладий) или сплавами на основе серебра, кадмия и других металлов. Вид покрытия контактов влияет на стоимость реле в целом.

Для защиты обмотки и контактов от внешних воздействий вся конструкция очень часто помещается в закрытый корпус. На корпус наносится маркировка.

Электромагнитное реле – Lirrd Relay

Электромагнитное реле, сокращенно ЭМР, управляет током через катушку для создания силы электромагнитного притяжения, которая приводит в движение подвижную часть магнитной цепи. Затем он обеспечивает размыкание, замыкание или переключение контакта.

См. схему 1 его рабочих характеристик.

Электромагнитные реле любой конструкции состоят из индуктивной части (для приема входного сигнала), сравнительной части (для обеспечения сравнения) и исполнительной части (для выходной цепи).

См. схему 2 его рабочей теории.

1. Структура номера модели

2. Комбинированные формы общего контакта

Имя	Определение	Структурная форма	Символ	Код
США	ЧН
Нормально разомкнутый контакт	Группа контактов, размыкающая управляемую цепь после срабатывания реле			Х	А
Нормально замкнутый контакт	Группа контактов, замыкающая управляемую цепь после срабатывания реле			Д	Б
Переключаемый контакт	Контактная группа, которая сначала размыкает одну управляемую цепь, а затем замыкает другую управляемую цепь

З
С

3.

Характеристики	Импульсный ток	Время помпажа	Примечание
Сопротивление	Установившийся ток	L ≤ 10-4H или COSF = 1
Индуктивность	3~5 раз установившегося тока	1~50
Электродвигатель	5~10 раз установившегося тока	0,2~0,5	Вместо этого для тестирования можно использовать 5-6-кратную нагрузку сопротивления
Свойство лампы	10~15 раз установившегося тока	1
Вместимость	20~40 раз установившегося тока	1~50	Длинную линию передачи, фильтр и источник питания следует рассматривать как емкостную нагрузку
Волна

4.

Система контактов

Система контактов является ключевой частью электромагнитного реле и предназначена для управления электрическими цепями. Она состоит из двух основных контактов – нормально разомкнутого (НР) и нормально замкнутого (НЗ).

Нормально разомкнутый контакт представляет собой непроводящую часть реле, которая в исходном состоянии находится в открытом положении. При активации электромагнита, воздействующего на систему контактов, НР контакт замыкается, что позволяет электрическому току пройти через реле.

Нормально замкнутый контакт, наоборот, является проводящей частью реле, которая в исходном состоянии находится в замкнутом положении. При активации электромагнита, НЗ контакт размыкается, прерывая электрическую цепь.

Система контактов электромагнитного реле обеспечивает переключение электрических цепей в зависимости от состояния реле. При отсутствии активации электромагнита соединение между контактами устанавливается в исходном состоянии контактов.

Для повышения надежности и долговечности работы системы контактов в электромагнитных реле используются различные материалы контактов, такие как серебро, вольфрам, медь и другие. Также система контактов может содержать дополнительные элементы, такие как пружины, для обеспечения надежного замыкания или размыкания контактов при активации электромагнита.

Система контактов электромагнитного реле является основным элементом, обеспечивающим правильное функционирование реле и переключение электрических цепей. Различные комбинации и конфигурации контактов позволяют электромагнитному реле выполнять широкий спектр задач в различных областях применения.

Принцип действия

Магнитные реле обладают рядом преимуществ, наиболее значительное среди которых — особые свойства контактов.

Аппарат состоит из трех основных частей:

1. Первичный элемент. Он необходим для преобразования электросигнала в магнитную силу.
2. Промежуточный элемент, который также состоит из нескольких компонентов. Его задача — приводить в действие исполнительный механизм. Представляет собой пластину, снабженную способными перемещаться контактами и пружиной.
3. Исполнительный элемент. Именно он приводится в действие посредством промежуточного элемента. Его основная задача — передавать воздействие на силовую цепь. Обычно роль исполнительного элемента играют несколько силовых контактов.

Действует реле следующим образом: оно использует электромагнитные силы, которые образуются в металлическом сердечнике, когда в катушке появляется электроток. Все три основных элемента фиксируются на поверхности, которая затем закрывается крышкой, при этом якорь должен находиться над сердечником электромагнита. Напротив каждого из подвижных контактов должен располагаться неподвижный контакт. В исходном положении способная двигаться металлическая пластина удерживается пружиной.

Как только в сети появится электроток, реле постоянного тока начнет действовать, и тогда пластина устремится ему навстречу под действием силы притяжения, преодолевая силу пружины, заставляющую ее вернуться в исходную точку. В результате этого происходит размыкание либо замыкание контактов и последующее отключение питания. Пластина после прекращения действия электромагнита вернется в свою начальную позицию.

Электромагнитное реле

Благодаря своей простоте, невысокой цене и относительной надежности электромагнитные реле получили максимальное распространение. Работа данного типа реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Над сердечником установлена подвижная пластина (якорь) с контактом. Напротив контакта установлены соответствующие парные неподвижные контакты.

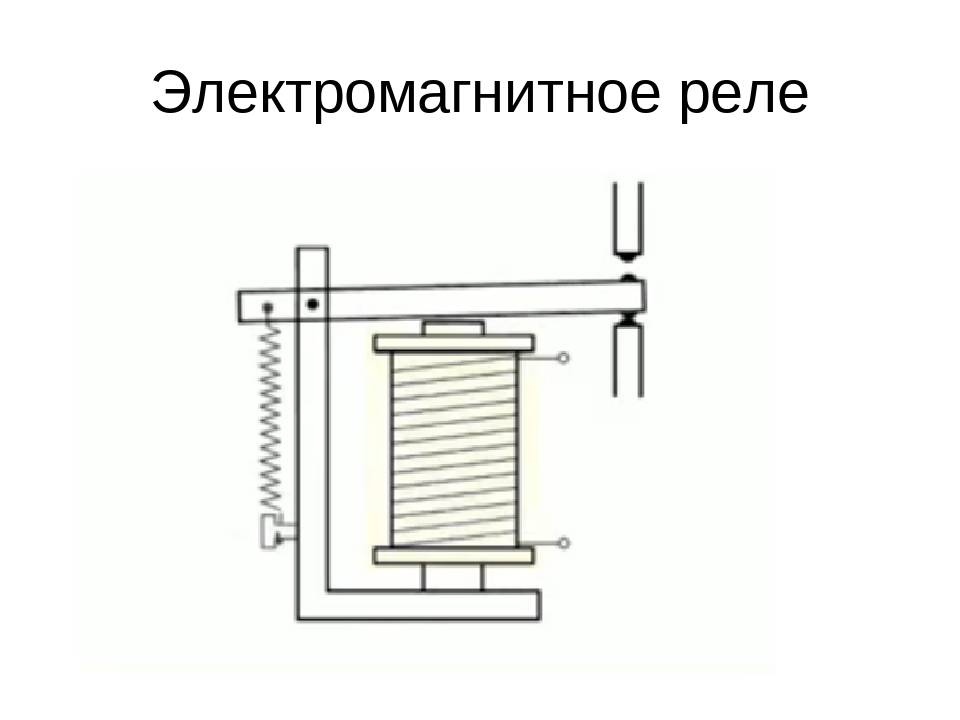

Схема работы простейшего электромагнитного реле

В начальном положении якорь удерживается пружиной. При подаче управляющего напряжения на катушку якорь притягивается к сердечнику, преодолевая усилие пружины, и замыкает контакты. После отключения напряжения пружину ничто не сдерживает, и она возвращает якорь в исходное положение.

Электромагнитное реле чаще всего используется в схемах защиты электроустановок и в системах автоматики.

Достоинства электромагнитных реле

• Низкая цена.
• Способность коммутации (переключения) нагрузок мощностью до 4 кВт при достаточно малых размерах менее 10 см³.
• Устойчивость к импульсным перенапряжениям.
• Малое выделение тепла.
• Максимальная электрическая изоляция.

Недостатки электромагнитных реле

• Большая задержка с момента поступления управляющего напряжения до контакта.
• Ограниченный механический ресурс.
• Создание радиопомех при срабатывании.
• Громкий щелчок при размыкании, замыкании контактов.
• Необходимость хоть и редкого, но регулярного технического обслуживания.
• Большое потребление электрического тока.

На наших объектах мы часто используем реле Finder. Их многие видели и знают.

Так выглядит реле Finder

Электромагнитные реле в системах автоматики

Электромагнитные реле работают, делают цепь замкнутой, только в течение того времени, пока на него подается напряжение. Этот момент является определяющим в управлении электроснабжением потребителей.

Именно поэтому электромагнитное реле не может работать с кнопками, так как кнопка — это не выключатель с фиксацией, который «запоминает» внешнее воздействие (сигнал) человека. Кнопка подает только кратковременный сигнал для включения, выключения. А вот если нажать клавишу выключателя в положение «включено», электрическая цепь будет замкнута до тех пор (и напряжение на реле будет подаваться, соответственно), пока кто-либо не изменит положение выключателя. Поэтому с фиксируемым выключателем электромагнитное реле работает, а с кнопкой — нет.

• Это раз, так как среди предлагаемой производителями электротехнической продукции и фурнитуры — огромное множество различных коммутирующих устройств, но не все они будут работать с этими реле.

Однако если подключить кнопки к контроллеру, а от контроллера — к реле, то все будет работать нормально. Контроллер будет подавать управляющее, удерживающее напряжение на реле, и цепь будет замкнута до тех пор, пока с кнопки на вход контроллера не поступит следующий, отключающий напряжение сигнал.

Если говорить о реле в общем, в контексте систем управления и автоматизации, то все реле, к примеру, для автоматизации систем освещения в проходных зонах, применяются только с контроллерами. Именно контроллер в данном случае является этим «запоминателем» состояния включения света. Причем в проходной зоне с 3–4-мя входами-выходами, в которой включением света управляют, к примеру, 3–4 выключателя (и более), расположенные у каждой двери (а еще и датчики), только контроллер может знать, что делать с включением, выключением света, если от одного из выключателей поступил управляющий сигнал.

Шум есть, но не критичный. Возможен монтаж реле на этаже

Шум от работы этих реле присутствует, но его величина не особенно критична, поэтому монтаж электромагнитных реле может производиться на этажах, то есть в данном случае возможна поэтажная разводка электропроводки.

История развития электромагнитных реле

Электромагнитные реле считаются одним из наиболее важных и широко используемых устройств в электротехнике. Развитие электромагнитных реле началось в 19 веке и прошло несколько этапов.

1. Первые прототипы

Первые прототипы электромагнитного реле были созданы в начале 19 века. Они состояли из простой конструкции, включающей электромагнит, контакты и пружину. Однако, эти реле были не очень надежными и использовались главным образом в научных экспериментах.

2. Развитие в промышленности

В середине 19 века электромагнитные реле начали использоваться в промышленности. Они были востребованы для автоматизации различных процессов. Так, например, реле использовались в железнодорожной и телеграфной отраслях для управления сигналами и перемычками.

3. Усовершенствование конструкции

Со временем конструкция электромагнитного реле была усовершенствована. Были разработаны устройства с более надежными контактами и пружинами, что повысило их долговечность и эффективность. Также были добавлены различные защитные и управляющие функции.

4. Современное применение

В настоящее время электромагнитные реле широко применяются в различных областях, включая энергетику, промышленность и транспорт. Они используются для управления электрическими цепями, предотвращения перегрузок и коротких замыканий, а также для контроля и сигнализации.

Таким образом, развитие электромагнитных реле прошло через несколько этапов, начиная с создания прототипов и заканчивая современным применением

Эти устройства остаются важной частью современной электротехники и сыграли значительную роль в развитии общества и технологий

Устройство и принцип действия электромагнитного реле

Если конструктивно реле рассмотреть с точки зрения подвижной части, то можно выделить два основных типа. Это так называемый соленоид — реле с втягивающимся якорем (втягивающее стартера автомобиля) и реле с поворотным якорем. Последние разберём поподробнее. Внутреннее устройство и принцип работы рассмотрим на примере автомобильного 5 контактного реле:

Оно состоит из основания, сделанного из диэлектрика. На основании крепятся все части реле. Основной частью является обмотка. Она намотана изолированным медным проводом на каркасе. В центре каркаса расположен металлический сердечник, который в свою очередь крепится к так называемому ярму. Подвижной частью реле является якорь, который при помощи пружины занимает исходное положение. Якорь механически связан с группой контактов, в которую могут входить от одной пары и более нормально замкнутых и разомкнутых.

Принцип работы 5 контактного реле наглядно показан на анимации:

На схеме показаны две электрически несвязанные цепи, состоящие из двух источников тока. Ток, проходящий через обмотку реле создает магнитное поле, под действием которого якорь притягивается к сердечнику и заставляет перемещаться подвижный контакт, переводя его положение из нормально разомкнутого в нормально замкнутое. Происходит замыкание главных контактов и подключение нагрузки, в данном случае лампочки к источнику питания.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Определение, назначение, область применения

В глобальном смысле реле называют устройство, дискретно (скачкообразно) меняющее свое состояние под воздействием внешнего сигнала. Если на выходе устройства сигнал больше (по напряжению, току, мощности), чем управляющее воздействие, то такая работе по сути – дискретное усиление.

В настоящее время реле используются для:

• коммутации электрических сигналов;
• построения несложных логических схем и схем автоматики;
• выполнения функций защиты и сигнализации;
• других целей.

Также реле служит буферным элементом для развязки электрических цепей. Ток из цепи управления не проникает в цепь нагрузки, чем обеспечивается надежная гальваническая развязка.
