Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройству

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

• по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
• теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
• после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

• определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

  Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

• по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
• песок для подушки;
• для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
• потребуется приобрести колодцы для выполнения поворотов трубопровода;
• хомуты для монтажа трубопровода;
• полотно геотекстиля.

Дренаж фундамента своими руками проходит в несколько этапов:

• на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
• на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
• затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
• трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
• Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
• далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
• полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

Типы и виды дренажа

Дренаж фундамента может выполняться по следующим схемам:

• Вертикальное расположение. Такая система предполагает обязательное наличие насосов и колодцев с откачкой жидкости.
• Горизонтальное расположение имеет в составе водосбор, водоотвод и водоприемную часть. По признаку классификации делится на несколько видов.
• Комбинированный дренаж подразумевает использование элементов и горизонтальной, и вертикальной схемы.

Горизонтальный дренаж используется для эффективного отведения влаги от фундамента. В зависимости от расположения выделяют два вида дренажа: поверхностный и подземный.

Первый вид используется при необходимости удаления атмосферных осадков и грунтовых вод, расположенных на поверхности. В этом случае система состоит из траншей и канав.

Второй вид применяется для отведения влаги от всей поверхности фундамента, включая подошву. Такой дренаж может быть пристенным или кольцевым.

Наибольшей популярностью пользуется система пристенного дренажа, с ее помощью можно максимально эффективно отвести воду от осадков и талые воды.

В зависимости от типа фундамента пристенный дренаж делают двумя способами:

• Под плитный фундамент обустраивают пластовый дренаж, располагая его в уровне песчаной подушки. Читайте в нашей статье подробнее о том, как сделать дренаж плитного фундамента.
• Для ленточных фундаментов по периметру отмостки делают линейный дренаж. При этом отмечено, что эффективное осушение проводится на глубину до 5 метров.

Учитывая популярность ленточных оснований, следует подробнее рассмотреть технологию монтажа линейного дренажа.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

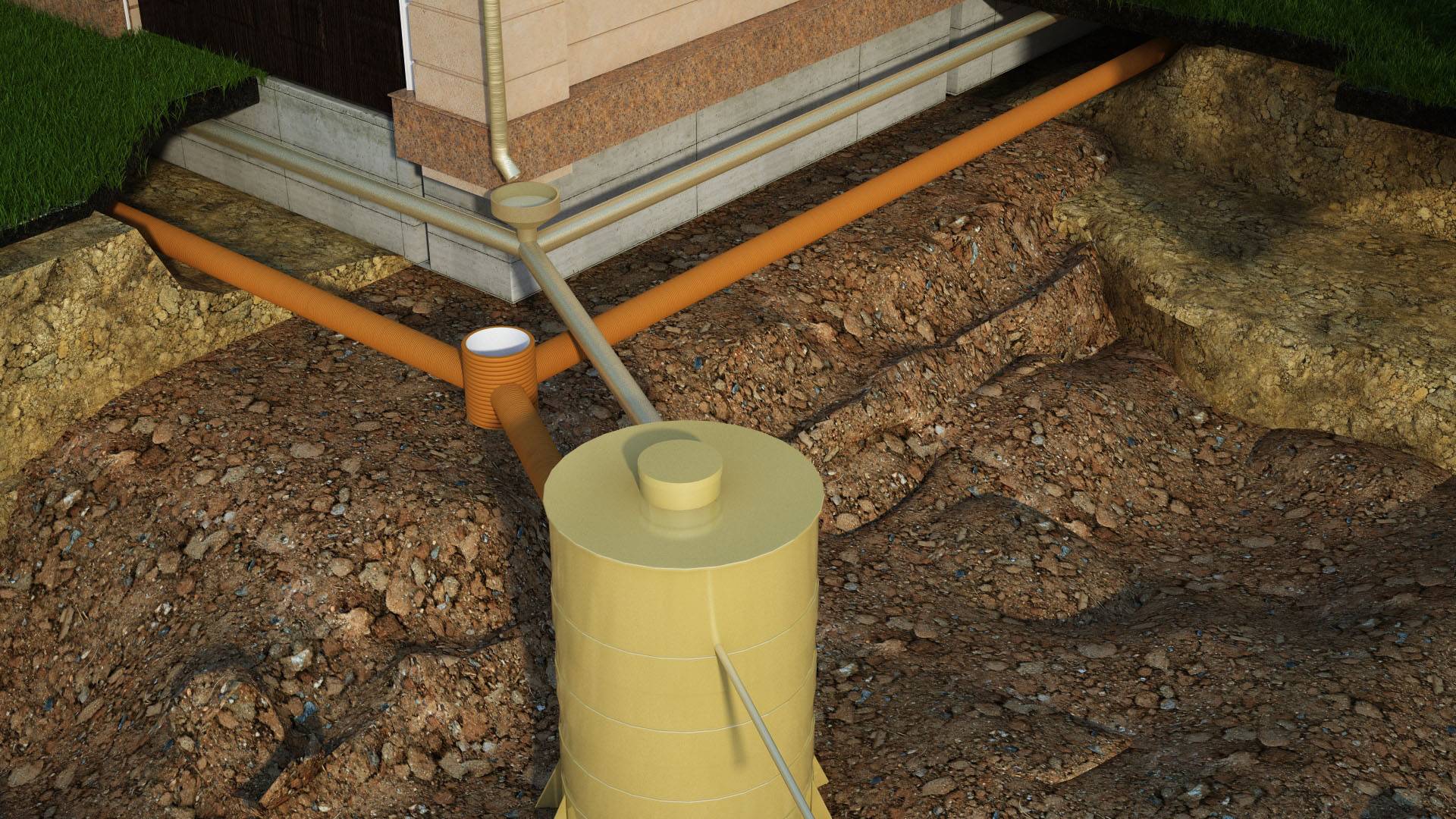

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

Защита от высокого УГВ

В строительстве фундаментов на таких почвах используют три разновидности гидроизоляции, с помощью которые необходимо обеспечить защиту конструкции основания и самого дома.

1. Обмазочная, когда на сам фундамент наносятся битумные мастики в несколько слоев, за счет чего на поверхности конструкции образуется гладкий водонепроницаемый слой.
2. Рулонная, когда конструкцию обкладывают гидроизоляционными пленками или мембранами в несколько слоев.
3. Штукатурная, когда наносятся цементные смеси, в состав которых входят гидроизоляционные добавки.

Толщина слоя гидроизоляции определяется из расчета пролегания грунтовых вод. Чем выше их уровень, тем толще изоляционное покрытие.

Делаем своими руками

Пристенный дренаж фундамента своими руками выполняют в такой последовательности:

•  сначала грунтуют стены подвала битумом, растворенным в керосине; после этого их покрывают мастикой и крепят армирующую капроновую сетку и наносят второй слой мастики;
•  на расстоянии метра от фундамента роют траншею (ее глубина не должна превышать 2,5 м), в которую засыпают песок, кладут геотекстиль такой ширины, чтобы можно было полностью обернуть трубы; засыпают щебень крупных фракций;
•  проводят укладку труб, которые располагают на том же уровне, что и нижнюю часть фундамента, причем их уклон должен быть не менее сантиметра на каждый погонный метр;
•  снова засыпают щебень, чтобы высота слоя была равна половине метра;
•  трубы закрывают геотекстилем, причем выполнять работы лучше внахлест, а крепить материал веревкой из полипропилена;
•  сверху можно засыпать гравий или речной песок;
•  вся засыпка тщательно трамбуется.

Эта схема может применяться для разных видов основания, в том числе – для мелкозаглубленного фундамента.

Классифицируем

Классифицируют дренаж фундамента здания и по глубине пролегания водоотводящих систем:

1.  поверхностные предназначены для отведения ливневых и сточных вод; чаще всего таким образом выполняется дренаж ленточного фундамента;
2.  глубинные – располагаются ниже уровня пролегания грунтовых вод и при их расчете следует знать глубину осушения грунта или прохождения грунтовой влаги.

В обоих случаях может быть использован пластовой или кольцевой дренаж фундамента. Последний представляет собой замкнутый контур, который располагается на небольшом расстоянии от фундамента по всему периметру. Глубинные варианты могут располагаться радиально.

Подготовка к дренажу фундамента

После того, как была произведена оценка условий на участке и глубины пролегания потоков воды, можно приступать к подготовительному этапу установки дренажа фундамента частного дома.

1. Проводить все работы рекомендуется в летний сезон. Во-первых, потому что летом преимущественно сухо. Во-вторых, рекомендуется сделать несколько замеров уровня грунтовых потоков в скважине и изучить, как меняется ситуация в летний период;
2. Следует понимать, что приблизительное время, которое уходит на установку дренажной системы, порядка 10-12 недель. Поэтому лучше начинать работы заранее. Конец мая-начало июня вполне подходят;
3. Учитывая приблизительную длительность установки дренажа, плохой погоды на протяжении этих дней не избежать. Поэтому стоит заранее продумать систему защиты для дренажа;

Примечание. Например, можно раскинуть навес из полиэтилена или проложить доски.

1. Если заранее не осведомились, на каком расстоянии от поверхности земли расположены грунтовые воды, можно обратиться в кадастровую земельную службу района;
2. И, разумеется, понадобится заранее схема расположения всех колодцев и труб, которые планируется установить.

Дренирование фундамента – подготовительный этап

Если фундамент на участке уже установлен, в зависимости, на какой глубине он находится, следует откапать его и осмотреть, а также изучить область наибольшего скопления влаги на фундаментном основании.

Что включает в себя подготовительный этап:

• проложить гидроизоляцию;
• защитить гидроизоляционный слой от разного рода повреждений;
• установить дренаж вокруг фундамента частного дома;
• утеплить гидроизоляционный слой;
• обустроить утеплённую отмостку.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

1. Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
2. Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
3. Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Типы и виды дренажа

Современный дренаж может быть двух типов:

1. Дренаж совершенного типа. Его делают на водоупоре. Вода попадает в такой тип дренажа сверху и с боку. А значит, и обсыпать такой тип следует сверху и с боков.
2. Дренаж несовершенного типа. Его делают выше уровня водоупора. Вода поступает в него и сверху и снизу и с боку, а значит, обсыпка такого фундамента должна быть со всех сторон.

Видео по устройству:

Сегодня существует несколько видов водоотвода от фундамента отдельно стоящего строения:

Кольцевой дренаж фундамента. Его используют для предотвращения затапливания подвальных помещений отдельно стоящих строений построенных на песочной почве. Вода легко проникает через такой вид почвы, и спасти может только кольцевой дренаж

Что важно учитывать при выборе такого вида дренажа:

• действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
• если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
• такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
• прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Пристенный дренаж. Такой дренаж используют для предотвращения затоплений цокольных этажей и подвалов зданий, построенных на глинистой или суглинистой почве. Вода через такую почву проникает достаточно сложно

Что важно знать при выборе такого типа:

• Его часто применяют как профилактику от воды;
• Такую дренажную систему часто используют при смешанном источнике грунтовых вод;
• Прокладывают такой дренаж снаружи от здания. Расстояния от стены до дренажной системы равно ширине фундамента самого здания непосредственно.
• Такую систему закладывают не ниже уровня подошвы фундамента;
• Если глубина фундамента слишком большая, то дренаж может быть чуть выше.

Пластовый дренаж. Такой вид дренажа обычно используют в сочетании с кольцевым или пристенным

Что важно знать, выбирая такую систему:

• такую систему целесообразно использовать при большом количестве грунтовых вод на почве любого типа;
• располагают при профилактики в глинистой и суглинистой почве;
• для взаимодействия такой системы с наружным дренажом прокладывают специальные трубу через весь фундамент строения.

Основное отличие конечно у кольцевого дренаж от пристенного в том, что он расположен непосредственно возле самого фундамента. А кольцевой — на отдаление от фундамента на расстояние до 3 метров. В остальном, в принципе, они схожи.

Типы и виды дренажа

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Отвод воды от фундамента дома

Надежные способы отвода воды от фундамента дома.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Материалы для дренажа.

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Дренаж дома.

Давление воды на фундамент с дренажом и без.

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн

Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности.

• открытый — создание канав;
• закрытый – прокладывание дренажных труб;
• равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Открытый и закрытый водоприемники.

Схема открытого и закрытого водопроемника.

• выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
• подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:
