Давление воды в водопроводе: каким должно быть и как повысить при необходимости

Способы снятия показаний

Теоретические знания о нормативных значениях, связанных с напором воды, позволяют перейти к практике, дающей ответ на вопрос, как измерить напор воды в кране или других водопроводных точках в квартире дома.

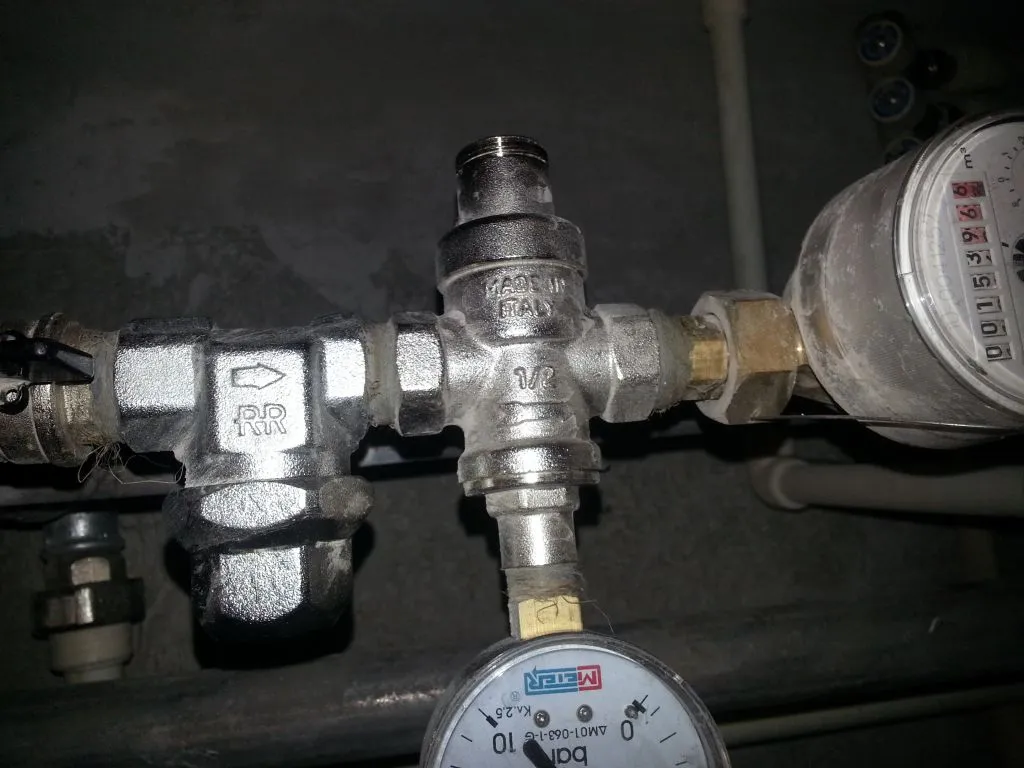

Способ #1 — применение стационарных манометров

Основным прибором для измерения давления в сантехнических коммуникациях является манометр. Для этой цели существует несколько типов устройств, отличающихся конструкцией и принципом действия.

Наиболее распространенным типом считывателя давления воды является механический манометр. Надежен в эксплуатации, имеет удобную шкалу значений и информационный диск

Нередко контроль давления воды в квартире ограничивается показаниями установленного на границе устройства для перекрытия внутриквартирного и центрального трубопроводов. Но в действительности показания такого манометра будут не совсем правильными и принятыми с некоторыми погрешностями.

Это связано с тем, что не учитываются все потери давления на элементах внутренних труб квартиры (фильтрах, тройниках, запорно-регулирующей арматуре). Кроме того, на свободный напор воды влияют изгибы и участки с изменением сечения трубопроводов.

Поэтому оптимальным вариантом является оснащение всех точек водопотребления в квартире манометрами. Это вполне разумно на этапах строительства жилья или при ремонтных работах по замене водопроводных труб.

Отсутствие стационарно установленных приборов не лишает потребителя возможности измерить напор воды в любой точке слива другими способами.

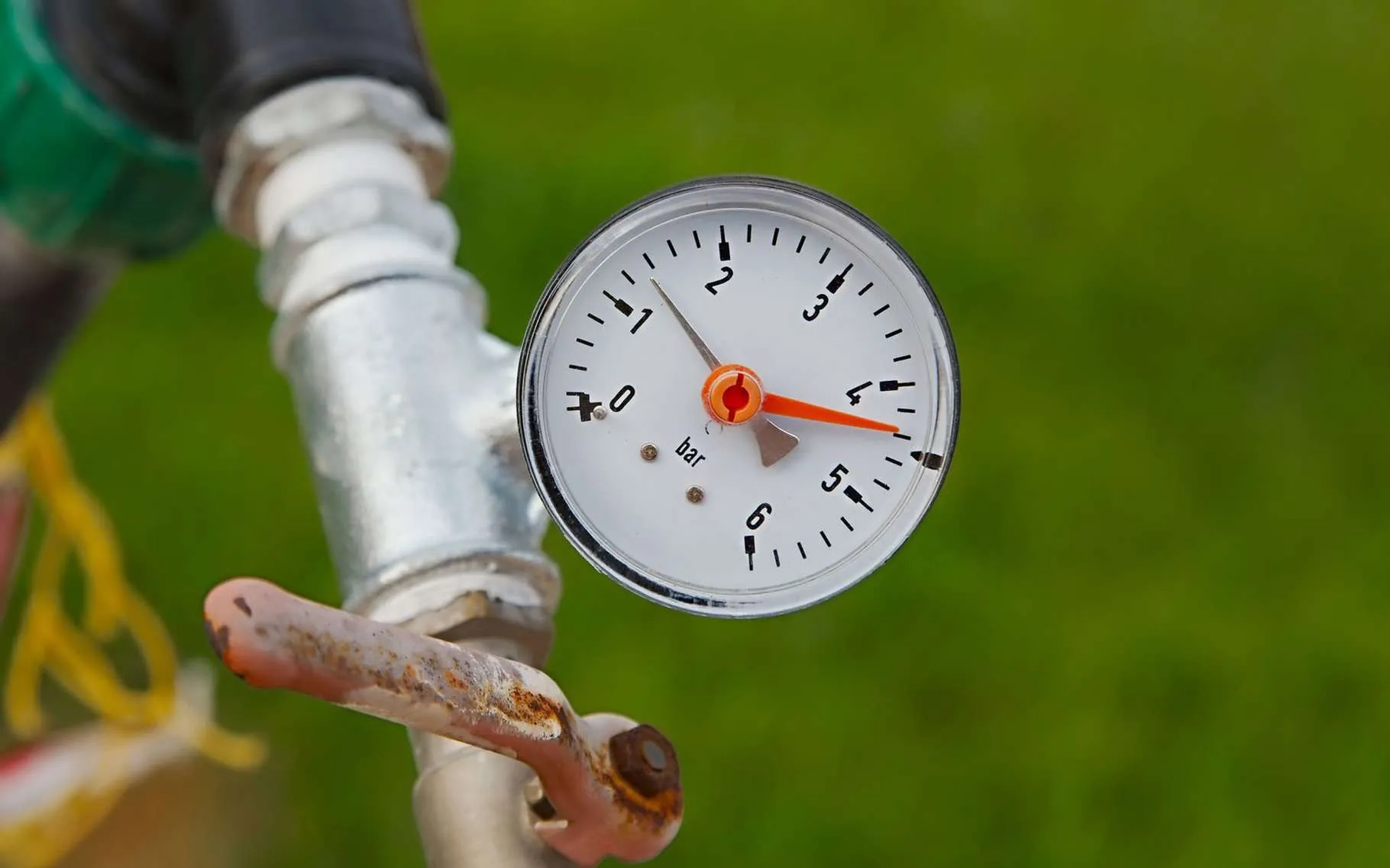

Способ #2 — использование переносного манометра

Особенностью портативного измерительного прибора является его универсальность и возможность легкой установки на трубопроводы и такая же легкая разборка.

Использование этого метода позволяет измерять давление воды непосредственно на входе каждого сантехнического прибора, что влияет на напор.

Собрать мобильный манометр своими руками можно, усовершенствовав купленный заводской агрегат. Для этого вам потребуются: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 — переходник с резьбы 3/8 дюйма на удлинительную резьбу полдюйма

Фум-лента применяется для герметизации резьбовых соединений.

Наиболее практичной точкой подключения для измерения давления воды является душ.

Алгоритм измерения следующий:

1. Насадка для душа откручивается от шланга.
2. Манометр крепится на шланге.
3. Кран душа открывается.
4. Давление измеряется.

Для получения правильных показаний прибора необходимо избавиться от воздушной пробки в процессе измерения. Устраняется перестановкой смесителя несколько раз с крана на душ или открытием и закрытием другого крана в системе труб.

Если соответствующего переходника нет, вместо него можно выбрать шланг с диаметром, позволяющим подключить его к манометру. Подключение к душевому шлангу в этом случае осуществляется через штуцер с резьбой ½ дюйма.

Напор воды в течение суток может колебаться, поэтому для достоверности замеров рекомендуется проводить замеры несколько раз, в том числе в период пикового анализа воды.

Способ #3 — бесприборное определение давления

Этот метод позволяет с определенной долей погрешности измерить давление воды в месте подключения сантехнических приборов без применения специальных измерительных приборов.

Для проведения замеров необходимо приобрести прозрачный ПВХ шланг/трубу длиной около двух метров и диаметром, позволяющим подключить его к водопроводному крану

Опыт с прозрачным шлангом из ПВХ проводится по следующей методике:

1. Шланг подсоединяется одним концом к точке анализа, выставляется наружу и желательно фиксируется в вертикальном положении.
2. Кран открывают и трубу наполняют водой до отметки, соответствующей дну крана (нулевой уровень).
3. Верхнее отверстие герметично закрыто.
4. Кран открывается на максимальное давление.
5. Высота водяного столба измеряется от нулевого уровня до нижней границы воздушной полости (Н).
6. Высота шлюза (h) фиксированная).

Измерения расстояний следует проводить не сразу, а через 1-2 мин, после того как в шланге под напором воды из открытого крана образуется пробка.

Формула расчета примерного значения напора воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующей. P=Rатм × (H + ч)/ч

За значение Raтм принимают значение атмосферного давления в трубке перед началом опыта, равное 1 атм.

Условия работы бытовой техники

Работа бытовой техники, связанной с водой, также зависит от того, какое давление в трубах. Например, в квартире или доме могут быть установлены стиральная и посудомоечная машины, ванна с гидромассажем, котел отопительный и многое другое. И каждое из этих устройств нуждается в определенных показателях давления, чтобы правильно работать. Например, минимальный напор для смесителя в ванной, а также в душевой кабине не должен быть ниже 0,3 атм, а для умывальника и бачка унитаза – не менее 0,2 атм. Стиральная машина не будет работать с давлением ниже 2 бара, а вот для джакузи понадобится напор не менее 4 атм.

Также важно помнить, что напора воды в системе водоснабжения должно хватать при одновременном включении всех сантехнических приборов и устройств дома. В коттедже, например, в котором проживает семья из 4 человек и расходует в час примерно 2 кубометра воды, напор должен быть не менее 1,5 атм. Стиральная машинка не будет работать при недостаточном давлении

Стиральная машинка не будет работать при недостаточном давлении

Как увеличить давление воды в водопроводе

Как устранить причины низкого напора в частном водопроводе

Низкий напор в водопроводе.

Хозяева интересуются, как увеличить давление воды в частном доме из водопровода своими руками. Самым простым решением такого вопроса является обследование скважины, напорной магистрали и осмотр сантехнических приборов.

Следующим шагом будет устранение выявленных недостатков с проверкой работоспособности системы. Если в результате освидетельствования все механизмы окажутся исправными, то для увеличения силы напора и стабилизации давления потребуется установка дополнительного оборудования.

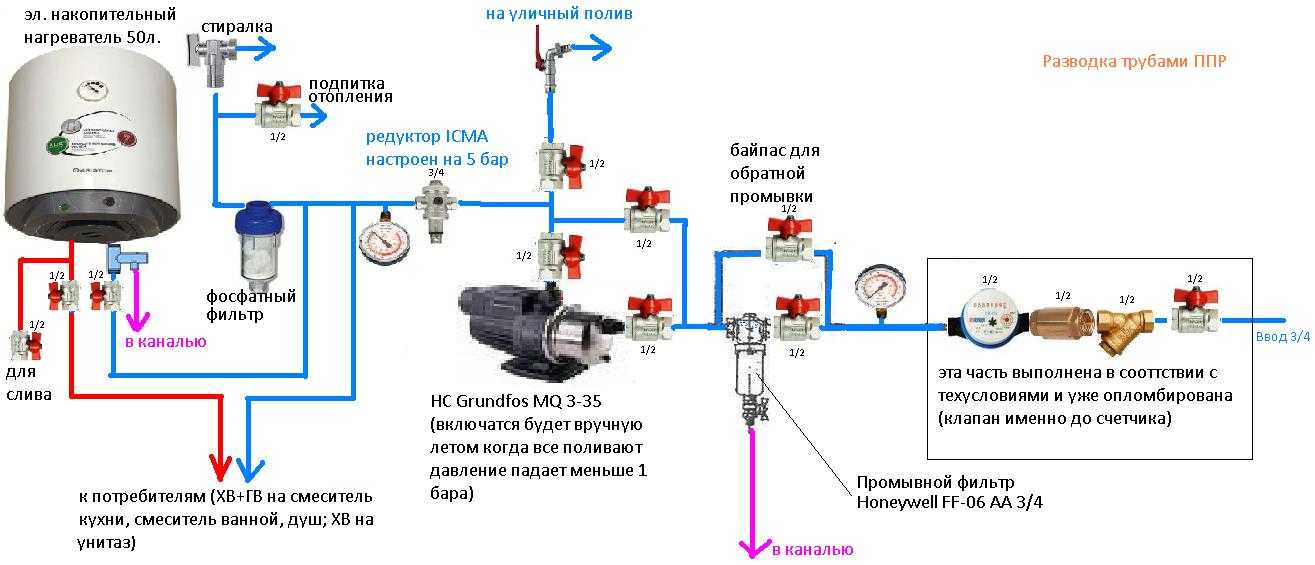

Насосы для повышения давления воды

Одним из способов стабилизации напора жидкости в системе подачи является установка повышающего насоса. В основном это механизмы нормального всасывания, которые устанавливаются в крайней верхней точке подающего вертикального трубопровода или после, установленного под крышей здания, накопительного бака. На вводном и выпуском патрубке насоса должны быть установлены обратные клапаны или запорная арматура для периодического технического обслуживания техники.

В зависимости от условий эксплуатации агрегаты делятся на 2 типа:

• Насос непрерывного действия может работать в круглосуточном режиме. Отрицательный момент – это повышенный расход электроэнергии и риск перегрева двигателя. Поэтому рекомендуется его применение только под строгим контролем пользователя.
• Автоматический насос снабжен датчиком давления и способен функционировать автономно. При снижении напора в системе он включает механизм, а при стабилизации – отключает.

Рекомендации и последовательность работ:

• После манометра монтируем 2 шаровых крана.
• Между ними устанавливаем повышающий насос. Стрелка на кожухе механизма указывает направление подачи.
• Подключаем электропитание. В течение 1-2 секунд проверяем работу устройства.
• В приемную камеру установки заливаем воду.
• С помощью манометра контролируем давление в баке, которое должно соответствовать рабочим параметрам насоса.
• Включаем прибор и регулируем напор в системе.

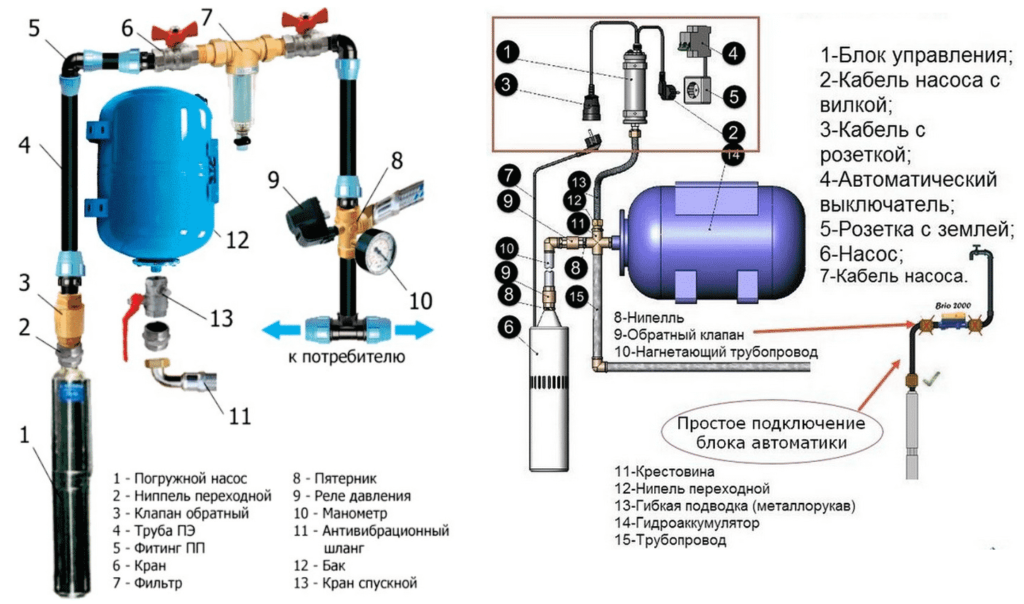

Насосные станции для дома

Автоматическая насосная установка предназначена для подачи воды из скважин, колодцев или открытых накопительных резервуаров с температурой жидкости от +1 до +30°С. Оборудование обеспечивает бесперебойную подачу ресурса в автономном режиме с поддержкой заданного давления.

Насосные станции необходимо устанавливать в следующих случаях:

• Большой суточный расход воды и стандартное оборудование не обеспечивает заданных параметров.
• Затруднен монтаж накопительных емкостей.
• Низкое давление в системе, влияющее на стабильную работу бытовой техники.

Агрегат представляет собой конструкцию, состоящую из металлического гидробака, на котором установлен центробежный насос. Бак или гидроаккумулятор – это стальной цилиндр, внутри которого расположена мембранная резиновая камера. После включения перекачивающее устройство начинает подавать воду в гидравлическую емкость. Количество жидкости регулируется плотностью воздуха, который давит на диафрагму снаружи.

Для работы станции в автоматическом режиме предусматривается реле давления, под действием которого запускается и останавливается агрегат. Установки могут снабжаться системой контрольных датчиков, щитом управления и блоком защиты на случай возникновения аварийной ситуации.

Особенности водоснабжения многоквартирного дома

Увеличивает ли размер трубы давление воды?

В трубопроводе с протоком воды размер трубы и давление воды зависят друг от друга. Потому что если диаметр трубы уменьшится, то давление в трубопроводе увеличится . По теореме Бернулли давление можно уменьшить, если уменьшить площадь переноса. В более узкой трубе скорость может быть высокой; следовательно, давление будет ниже.

Если жидкость проходит по трубе, а диаметр трубы уменьшается, то скорость жидкости увеличивается, давление уменьшается, а массовый расход остается постоянным в течение периода времени, пока плотность воздуха не станет постоянной.

Проверьте здесь все необходимые трубы Проверьте здесь все необходимые трубы

Формулы для потока и давления (уравнение Бернулли)

Бернулли предложил в 1972 г.

Это был фундаментальный принцип гидродинамики до разработки уравнений гидромеханики и теории сплошной среды. Суть ее заключается в сохранении механической энергии жидкости.

Очень важно знать, что уравнение Бернулли выведено из закона сохранения механической энергии. В результате он применим только к идеальным жидкостям с незначительной вязкостью и несжимаемостью

Принцип Бернулли обычно формулируется следующим образом.

Это уравнение называется уравнением Бернулли.

где

• p — давление в точке жидкости.
• v — скорость потока жидкости в этой точке.
• ρ — плотность жидкости.
• g ускорение свободного падения.
• h — высота точки.
• C является константой.

Это также может быть выражено как.

Требуемые условия

Искомое решение также является приближением, если следующие условия не выполняются полностью.

Установившийся поток

В проточной системе свойства жидкости в любой точке не меняются со временем.

Несжимаемый поток

Плотность постоянна, и число Маха (Ma) 0,3 применяется, когда жидкость представляет собой газ.

Поток без трения

Эффект трения пренебрежимо мал, как и эффект вязкости.

Элементы жидкости текут вдоль линии тока. Линии потока не пересекаются.

Закон Пуазейля

Скорость потока в зависимости от размера трубы

Закон Пуазейля гласит, что скорость потока по длине трубы зависит от четвертой степени радиуса трубы.

Закон Пуазейля предполагает ламинарный поток

Закон выражается следующим образом:

Объемный расход = π X перепад давления X радиус трубы 4 X вязкость жидкости / 8 X ​​вязкость X длина трубы.

Другими словами, при данной температуре скорость потока через трубку или трубу обратно пропорциональна длине трубки и вязкости жидкости. Скорость потока пропорциональна градиенту давления в трубе и радиусу трубы в четвертой степени.

Другие факторы

Зависимость диаметра трубы от расхода:

При прохождении жидкости по трубе уменьшение диаметра трубы может сжимать текущую жидкость. Он течет быстрее, что увеличивает скорость потока.

Размер трубы и расход:

Давление водопровода остается одинаковым на обеих гранях сегмента трубы. Поток воды в больших трубах медленнее, но давление воды в трубе будет увеличиваться. В трубах небольшого диаметра поток воды быстрее, чем в трубах большего размера.

Размер трубы и давление воды:

Диаметр трубы уменьшается, скорость жидкости увеличивается, а давление уменьшается. Изменения диаметра трубы не повлияют на статическое давление. Когда соединение открыто, давление воды умеренно снижается. Большая труба обеспечивает минимальное сопротивление потоку, и, следовательно, давление воды в трубе уменьшается.

Длина трубы и давление воды:

Уменьшение длины трубы создает сопротивление потоку и приводит к потере давления. Когда скорость потока увеличивается, давление уменьшается, а затем снижается эффективность.

Расход и давление воды:

Давление влияет на расход.

Может ли материал трубы влиять на давление?

Да, материал трубы может влиять на давление в трубе

Прочность и долговечность труб имеют важное значение для определения напряжения, которое они могут выдержать, и трубы из нержавеющей стали обычно считаются хорошим выбором для применений с высоким давлением. Нержавеющая сталь — это прочный и долговечный материал, способный выдерживать высокое давление, не деформируясь и не ломаясь

Однако другие материалы, такие как пластик или алюминий, возможно, должны выдерживать тот же уровень давления, что и нержавеющая сталь.

Проверьте наш ассортимент труб, который вам нужен Проверьте наш ассортимент труб, который вам нужен

Когда вы увеличиваете размер ваших труб и фитингов, это может увеличить давление воды и уменьшить скорость, а поток воды будет увеличен.

Как усилить давление?

Есть два способа увеличения напора холодной воды:

1. Циркуляционный насос – позволят усилить давление на 1-1,5 атм.
2. Насосная станция – дает возможность увеличить напор ХВС выше, чем на 1,5 атм.

В большинстве случаев исправить проблему слабого давления воды можно с помощью первого варианта – циркуляционного насоса. Этот прибор не занимает много места, почти не шумит и экономно потребляет электроэнергию. Насос устанавливается на входе трубопровода в квартиру. Агрегат может быть двух видов:

1. Автоматизированный – оснащен датчиком потока, реагирующим на перемещение воды: когда смеситель открывается, насос включается, а когда смеситель закрывается, прибор так же автоматически выключается.
2. Ручной – не имеет датчика потока, поэтому включить и выключить его можно только вручную.

Совет. В процессе монтажа насоса самое главное – не перепутать направление водопотока. Чтобы грамотно установить прибор, размещайте его ровно в той позиции, которая указана в инструкции.

Если же вы попали в ту крайне редкую ситуацию, когда циркуляционный насос не может обеспечить оптимальное давление воды, остается только один вариант – насосная станция. Это довольно габаритное оборудование, так что будьте готовы попрощаться с некоторым полезным пространством своего жилища. Станция обойдется дороже, чем обычный насос, но зато вы получите максимально мощное автоматическое оборудование. Монтаж агрегата включает в себя три основных этапа:

• подключение насоса к точке водозабора и к точке водоподачи;
• установка накопительной емкости;
• подключение гидроаккумулятора.

Как видите, даже со столь серьезной неприятностью, как пониженное давление воды в квартире, можно справиться своими силами. Перед вами все этапы решения проблемы – от измерения давления до установки вспомогательного оборудования, так что осталось только грамотно выполнить все работы, и тогда можно без ограничений пользоваться благами цивилизации.

Основные причины снижения давления воды в системе водоснабжения

Норма давления водопроводной сети

В нем говорится: для разных точек сети назначен свой нормативный уровень давления.

Напор в водопроводе верхних этажей зависит от того, на каком уровне поддерживается давление в сети на входе в дом.

Этот параметр зависит от количества этажей. Если здание одноэтажное, то на вводе давление воды в сети должно быть не менее 10 м в. ст. или 1,0197 атм. Это означает, что напора в трубе достаточно, чтобы поднять воду на высоту 10 метров. В многоэтажных постройках на каждый последующий этаж следует добавлять еще по 4 м в. ст. Например, в 5-этажном доме давление воды на входе в здание должно равняться 10 + 4х4 = 26 м в. ст. Если полученную цифру перевести в атмосферы, результат будет следующим:

(26:10) х 1,0197 = 2,65 атм

Однако вышеприведенная цифра является не граничной, а расчетной. По стандартам, действующим в России, нормальным для централизованного водопровода считается давление на вводе в дом 4 атм. (примерно, 40 м в. ст.).

Руководство по изготовлению обратного клапана своими руками вы найдете тут.

Желонка — простое и очень полезное устройство для чистки скважины. Здесь http://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/obratnyj-klapan-svoimi-rukami.html вы найдете инструкцию по ее изготовлению своими руками, а также узнаете, как можно пробить скважину при помощи этого инструмента.

К чему приводят отклонения от нормы

К сожалению, такое идеальное давление на практике встречается достаточно редко, в связи с чем жильцов ожидают неприятности с водопроводным оборудованием и трубами.

Повышение давления от 4 до 10 бар приводит:

• к выходу из строя керамических вентилей и муфт, оснащённых резьбовыми соединениями;
• к поломкам клапанов у бытовых приборов, подключённых к водопроводу.

Причём критическим показателем может стать цифра в 6,5 бара!

Понижение давления от 4 до 1 бара приводит:

• к отказу большинства сантехнических приборов (гидромассажная ванна включается при 4, стиральная машина при 2 барах, душ работает при показателе в 1,5 бара);
• малому напору в кранах.

Рекомендуемые значения под разные устройства

Обычно требуют увеличения определенные устройства сантехнического назначения. Это характерно для условий проживания не только в квартирах, но и частном секторе.

К примеру:

• В процессе эксплуатирования джакузи с ванной рекомендуется водная подача в четыре бара;
• Чтобы нормально функционировал душ, смеситель, кран наряду с системой ликвидирующей самовозгорание создается на практике значение в полтора бара;
• Машинка для стирки обходится всего парой баров;
• Поливная система на автоматическом режиме, устанавливаемая на приусадебных участках предполагает наличия пяти бар.

Отсюда следует, что в среднем показателем для частного сектора становится уровень давления, составляющий четыре бара. Так можно обеспечить, гарантию на долговечность и надежность работающих труб из пластика, а также металлопластика.

Не будут выходить из строя клапаны для регулировки, запорные краны и фасонные элементы. А вот риск для выхода из строя отдельных конструкционных элементов возможен, когда уровень давления самопроизвольно увеличивается до значения в шесть с половиной бар.

По этой причине сильно возрастает риск поломок устройств, связанных с запором и регулированием. Также нередко явление сопровождается протечками, где соединения выполнены с резьбой. Необходимость возникает в установлении клапанов для снижения уровня давления.

Как увеличить давление воды в водопроводе

Понижение давления в трубопроводе может произойти по нескольким причинам:

1. Порывы на городской магистрали. Инженерные сети в большинстве городов имеют весьма почтенный возраст, поэтому утечка воды на пути к потребителю – явление нередкое. Эту причину владелец квартиры устранить не в силах, поэтому остается уповать на городские власти.
2. «Заросшие» трубы внутридомового водопровода. В старых домах на внутренней поверхности труб откладывается огромное количество осадков, в результате чего их пропускная способность существенно уменьшается. Устранить эту проблему легко: надо просто произвести замену стояков и разводки внутри квартиры.

Что следует предпринять, если водопроводная система не в состоянии обеспечить нормальный уровень свободного напора? Выход в этом случае один – установить насосное оборудование в квартире.

Насос, повышающий давление воды

Насосная станция, которой пользуются владельцы частных домов, здесь вряд ли подойдет:

• Во-первых, устанавливать такое оборудование на централизованном водопроводе без специальных согласований не разрешается. Да и соседи вряд ли на это согласятся – они-то точно останутся совсем без воды.
• Во-вторых, насосные станции относятся к крупногабаритному оборудованию, и установить их в квартире весьма проблематично. А если к этому прибавить еще и обвязку, то становится понятно, что такой агрегат для среднестатистической квартиры не подойдет.

Но не все так мрачно – производители насосного оборудования выпускают повысительные насосы, рассчитанные именно на «квартирную» установку.

Способы увеличения давления в системе

Особенности водоснабжения многоквартирного дома

Схемы централизованного водоснабжения в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды можно устроить из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где происходит фильтрация и отстаивание твердых фракций, а также обеззараживание воды от бактериальных компонентов и химически вредных веществ. На выходе жидкость должна пройти контроль качества в специальной лаборатории.
3. Подготовленная к употреблению вода аккумулируется и хранится в специальных больших резервуарах.
4. Подготовленная вода забирается из резервуаров на водонасосной станции и распределяется дальше.
5. Сеть водопровода подключается к разводящей сети дома и выводится по стоякам к разводке квартиры.

Внутриквартирные водопроводные сети могут иметь разную конфигурацию. Давайте рассмотрим их для четкого понимания проблемы.

Тройниковая разводка в квартире

Этот способ формирования водопровода в квартирах используется и по сей день.

Он включает в себя следующие основные элементы:

1. Распределительная труба подключена к стояку. При этом обязательным элементом конструкции является шаровой кран на входе.

Использование фильтра грубой очистки обязательно. Он откладывает загрязняющие вещества, обнаруженные в воде, в режиме онлайн. Без него трубы быстро забиваются и перекрывают поток, что часто становится причиной падения давления.

1. При монтаже водопровода в разводку врезаются тройники, от которых подключаются различные сантехнические приборы и бытовая техника.

1. Гибкие трубы используются для соединения ванн, душевых кабин и других точек водозабора.

1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод фильтр тонкой очистки воды.

Преимуществом такой конструкции водопроводной системы является минимальная потребность в трубах и фитингах.

Но недостатки тоже существенны:

• при ремонте и обслуживании линий необходимо перекрывать воду центральным краном, вследствие чего невозможно использовать оставшиеся точки водозабора;
• при одновременном открытии нескольких кранов давление в водопроводной сети резко падает, что затрудняет пользование водой.

Коллекторная разводка в квартире

Схема подключения с использованием коллектора выглядит несколько иначе. При этом к стояку подключается такая же подающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Это корпус, от которого монтируются отводы к различным местам потребления, в том числе к сантехническому оборудованию и бытовой технике.

При таком построении разводки водопровода напор в различных ответвлениях сети будет одинаковым.

Кроме того, гребенка имеет возможность блокировки отдельных ветвей для ремонта или обслуживания. Остальное работает нормально.

Трубы по коллекторной схеме позволяют регулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. В этом случае целесообразно использовать реле давления. При повышенных требованиях к тому или иному агрегату по качеству воды можно установить дополнительные фильтры перед нужным агрегатом.

К недостаткам коллекторной компоновки можно отнести необходимость относительно большого количества труб. Но это компенсируется надежностью и простотой использования трубопровода.

Смешанные схемы

Применяются, когда необходимо построить сложный разветвленный трубопровод большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого через тройник на входе устанавливается вторая подводящая труба и к ней подсоединяется еще одна гребенка для организации проводов.

Такие сложные системы можно использовать в больших загородных домах и коттеджах.

Причины понижения давления в водопроводе

• Снижение внутреннего диаметра водопроводных труб из-за отложения на стенках минеральных солей и ржавчины. Подобной «болезнью» особенно страдают трубы из чёрной стали и, в несколько меньшей степени, чугуна. Шершавая внутренняя поверхность, а также склонность к коррозионным образованиям способствуют к достаточно быстрому зарастанию внутренних просветов, особенно на поворотах трубопровода, в местах уменьшения его диаметра. Пластиковые трубы практически не доставляют хлопот в этом смысле – их гладкие стенки не дают минеральным солям зацепиться.
• Засорение фильтра грубой очистки. Обычно он располагается на входе питающего трубопровода в дом, и предназначается для улавливания частиц песка и глинистой взвеси, попадающей в водопровод вместе с током воды из скважины.

• Если в вашей внутридомовой водопроводной системе также установлен фильтр тонкой очистки, причина падения давления может быть также в его засорении.
• Помимо водопроводных труб зарастать минеральными отложениями и ржавчиной может дополнительное сантехническое оборудование – краны, смесители, тройники и т.д. Очистив их от налёта, можно восстановить объём проходящих сквозь них воды.
• Уменьшение дебетового расхода водяной скважины вследствие падения уровня воды.
• Аварийные утечки воды из-за нарушения целостности водопровода.
