Датчик утечки газа с клапаном отсекателем: устройство, классификация + как правильно выбрать и установить

Особенности и виды бытовых датчиков газа

По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.

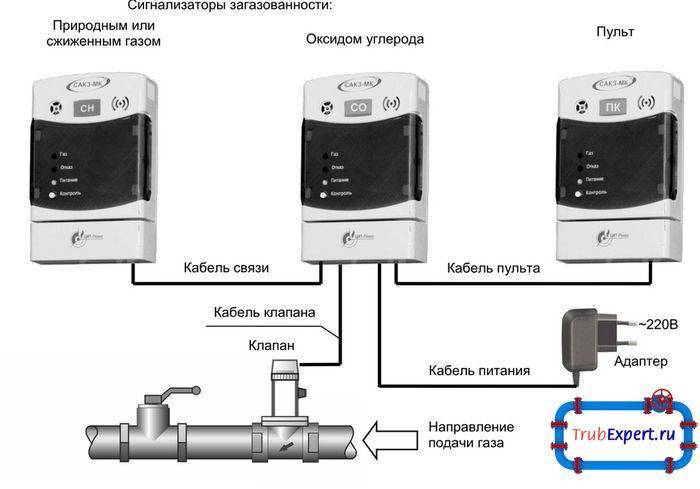

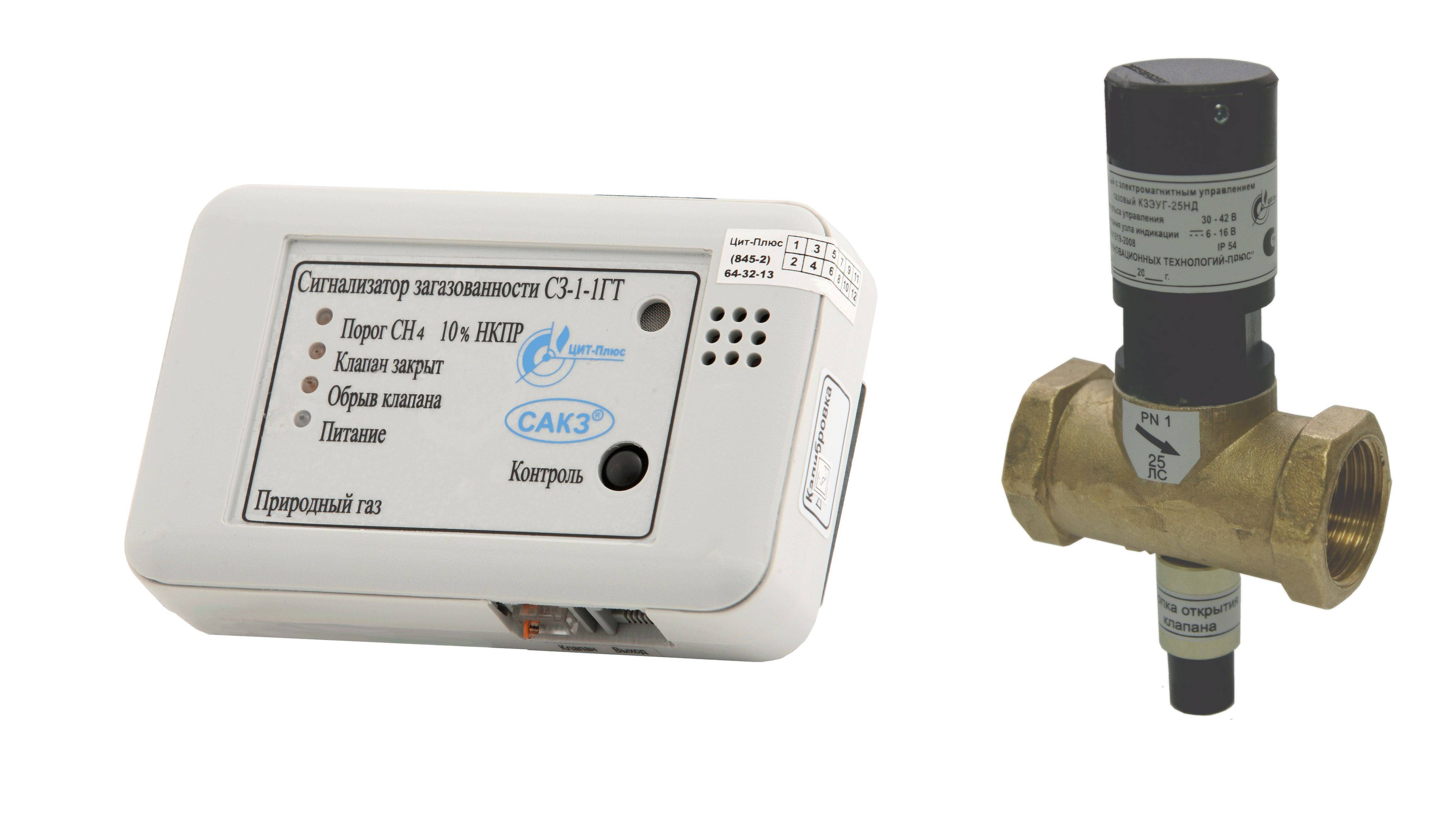

Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».

Газоанализаторы, которые интегрируются в систему «умного дома», способны информировать владельца об утечке путем отправки сообщений. Дополнительно установка специального приложения на смартфон позволяет контролировать состояние воздуха в режиме реального времени

Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.

Само устройство состоит из основных функциональных узлов.

первичный преобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;

измерительный модуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;

исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;

элемент питания — сетевой блок, аккумулятор или гальванический элемент.

Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.

Приборы могут быть следующего типа:

анализаторы содержания природного газа;
детекторы углекислого газа;
датчики по выявлению угарного газа;
комбинированные устройства, реагирующие на разные газы.

Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.

Датчики утечки газа комбинированного типа обычно распознают наличие в воздухе метана и угарного газа, сигнализируя о превышении допустимой концентрации этих веществ

Дополнительно современные приборы разделяют и по способу определения концентрации газа:

Каталитические газоанализаторы (или термокаталитические) — у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.
Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель — резистивный слой из инертных материалов.
Электрохимические датчики с твердотельным или жидким электролитом — у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.
Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.

По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.

Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.

Датчик для котельной

Сигнализатор загазованности для котельной, его монтаж и эксплуатацию стоит рассмотреть отдельно. Запуск бойлерной без датчиков является серьезным нарушением техники безопасности как для частного дома, так и для предприятия. Превышение максимально допустимой концентрации угарного газа и углеводородов может спровоцировать отравление или взрыв.

Наиболее частые причины ЧП:

неисправность горелок,
неправильно отрегулированная программа «газ-воздух»,
внутренняя течь в котле,
неотрегулированная работа вентиляции и системы дымоудаления.

Для предупреждения аварийных ситуаций владелец обязан установить датчики утечки газа во всех помещениях с газовым оборудованием.

Для наглядности приведена схема обустройства котельной в загородном доме.

Датчик CO.
Датчик бытового газа.
Запорная арматура.
Газовый котел.
Светошумовая сигнализация для оповещения жильцов об опасности.

Тонкости выбора газового анализатора

Подбор и покупка газового анализатора с отсекающим клапаном требуют ответственного подхода. Не стоит экономить на датчике, ведь подобная техника должна служить годами. Поэтому поиск самого дешевого прибора не всегда оправдан.

В недорогих моделях нередко используются сенсоры, которые слишком быстро теряют чувствительность и приходят в негодность. Особенно часто это случается с моделями, заказанными на популярном сайте АлиЭкспресс

Для бытовых условий пользователи чаще всего выбирают датчики, реагирующие на вытекание именно природного газа, который поступает в квартиры по магистрали либо находится в сжиженном состоянии в баллонах.

Кроме типа поглощаемого прибором типа газа пользователю стоит обратить внимание и на такие важные характеристики, присущие качественному анализатору:

предельное значение концентрации газа, при котором устройство сигнализирует об аварии;
способность анализировать содержание газа в объемной и массовой доле в воздухе;
возможность фиксирования текущего состояния воздуха в нескольких точках помещения;
автономность работы и ее время;
возможность отслеживания повышения концентрации различных видов газа.

Не менее важную роль играет репутация производителя и отзывы реальных пользователей. Подробные обзоры газоанализаторов помогут подобрать оптимальную модель для конкретных условий.

Гарантийное обслуживание – такая же важная составляющая сервиса

Стоит уделить внимание и стоимости запасных комплектующих, их доступности в магазинах

Так как датчик утечки газа практически всегда находится на виду, большое значение имеет и его внешний вид. Кроме эстетической составляющей стоит учитывать такие характеристики корпуса, как влаго- и пылезащита.

Нелишними для современного газоанализатора будут и дополнительные функции, например, автоматическое включение системы принудительной вентиляции или отправка экстренного уведомления об утечке газа на телефон владельца жилья

Приемлемый клапан-остекатель выбирается по своим ключевым характеристикам:

типу клапана – NA. или NС.;
диаметру условного прохода;
виду питания;
порогу допустимого давления газа.

Вся необходимая информация о клапане указывается в его паспорте и на ярлыке.

Как указано выше, нормально открытые клапаны являются более эргономичными в эксплуатации. Однако при сопряжении с датчиком, который при включении автоматически будет проверять собственные выходы, посылая импульс, может возникнуть незапланированное перекрытие топлива без возникновения утечки. Поэтому перед покупкой газоанализатора необходимо изучить последовательность его работы.

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Датчики монтируются достаточно легко: обычно для крепления прибора с помощью дюбелей даже не требуется разборка корпуса анализатора

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

возле окна или отверстия вентиляционной системы;
вблизи духовки или газовых горелок (расстояние до 1 м);
в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Монтаж датчика уровня газа

Установка устройства согласно инструкции не представляет большой сложности. В минимальный набор всегда входят: выносной индикатор, чувствительный элемент, кабель-удлинитель. Собрать и закрепить комплект может любой человек без специальных навыков и знаний.

Так как в зависимости от принципа дозировки газовой смеси ГБО делится на 6 поколений, то стоит рассмотреть отдельно особенности установки на наиболее популярные из них — 2, 3 и 4.

На газобаллонное оборудование 2 поколения

Данный тип ГБО создан для работы со смесью пропан-бутана. Самые популярные модели — АЕВ, Apache и WPG4. Инсталляция стандартная — на мультиклапан

При этом важно соблюдать герметичность всех соединений для избегания утечки и неверной работы устройства. Последним шагом идет подключение индикатора в салоне. Данный тип оборудования можно доработать, чтобы расширить сектор индикации газа так, чтобы он совпадал с топливным

Однако, для этого понадобятся определенные монтажные навыки для переделки микросхемы, поэтому лучше доверить задачу профессионалам

Данный тип оборудования можно доработать, чтобы расширить сектор индикации газа так, чтобы он совпадал с топливным. Однако, для этого понадобятся определенные монтажные навыки для переделки микросхемы, поэтому лучше доверить задачу профессионалам.

На газобаллонное оборудование 3 поколения

Это поколение более продвинутое, так как часть задач выполняются электроникой. Однако, подключение ничем не отличается от 2-го. Во многих европейских странах российское ГБО 3 считается лишь разновидностью ГБО 2.

Основное отличие — дозатор сжиженного газа контролируется шаговым электродвигателем. Поэтому при монтаже нужно немного изменить электросхему подключения. В контроллер добавляют некоторые сигналы, считываемый с двигателя в состоянии работы:

с лямбда-зонда поступают данные о составе газовой смеси;
по положению дроссельной заслонки определяется количество готовящейся для работы смеси;
информация от температурного датчика и скорости вращения вала.

Контроллер обрабатывает все полученные данные, а также то, как был настроен при подключении мультиклапан.

С помощью электроники возможно выполнить аварийное запускание двигателя только на газу. Все необходимые настройки выполняются только вручную.

Различные тонкие настройки зависят непосредственно от модели устанавливаемого устройства, поэтому нельзя отклоняться от инструкции.

На газобаллонном оборудовании 4 поколения

ГБО 4 поколения в первую очередь выделяется точностью измерения. Это достигается за счет большего количество анализируемой информации и изменения алгоритмов управления.

Установка классическая — на мультиклапан. Так как это — современное оборудование, то никаких проблем с подключением у владельца автомобиля не возникнет. В комплекте может находится стандартный индикатор для баллона, но для удобства его или специальную салонную модификацию выводят на приборную панель. Необходимый для этого удлиняющий кабель также находится в комплекте поставки.

В отличие от старших поколений эти датчики уровня газа ГБО нет требуют никаких доработок и тонких настроек. Даже не владеющий слесарными навыками человек сможет без проблем провести монтаж и запуск оборудования. Как и в предыдущих случаях необходимо строго придерживаться инструкции во избежание аварийных ситуаций.

Назначение устройств

Компоненты газа оказывают незначительное губительное воздействие на организм человека, но это происходит при обычных концентрациях. Если объемная доля вдыхаемого кислорода ниже 16%, возникает удушье. Если голубое топливо не сгорает полностью, образуется окись углерода (СО). Угарный газ может выделяться водонагревателем, газовым котлом или другим прибором, если воздуховод для горения или тяга дымохода повреждены.

Негативное воздействие на организм

Угарный газ (СО) имеет острое действие на организм человека, которое может привести к летальному исходу. А поскольку природный газ не имеет запаха, вкуса и цвета, возрастает риск отравления. При отравлении:

быстрое сердцебиение;
сильная головная боль;
тошнота, сопровождающаяся рвотой;
сердцебиение;
одышка;
головокружение;
слабое место.

Для предотвращения таких случаев устанавливаются газоанализаторы. Если газовая сигнализация устанавливается в новых жилых домах с газовым оборудованием (котлы, плиты, водонагреватели и др.), то в ранее построенных зданиях следует устанавливать газовую сигнализацию. Детекторы газа должны срабатывать, когда концентрация CO в помещении превышает 20 мг/м3, а содержание LELC в воздухе составляет 10%.

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Датчики монтируются достаточно легко: обычно для крепления прибора с помощью дюбелей даже не требуется разборка корпуса анализатора

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

возле окна или отверстия вентиляционной системы;
вблизи духовки или газовых горелок (расстояние до 1 м);
в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Виды салонных датчиков

По внешнему виду и способы передачи информации индикаторы делят на:

цифровые,
стрелочные,
столбчатые.

Два первых типа отличаются только внешним видом шкалы. В цифровом встроена микросхема, позволяющая выдавать сигнал в виде чисел.

Столбчатый имеет минимум четыре светодиода: один красный и три зеленых. Красный сигнализирует о 10%-м остатке топлива, а три зеленых — о 75%, 50% и 25%. В зависимости от модели светодиодов может быть до 8 штук.

Наиболее точные показания выдают цифровые датчики, но они же являются наиболее дорогими. Чаще всего применяются столбчатые, а стрелочные являются средним по всем показателям вариантом.

Принципы работы

Современные извещатели выявляют угарный газ, работая по одному из следующих принципов:

атомарной реакции в полупроводниках;
спектральным изменениям длины световой волны в инфракрасной части спектра;
путем каталитической реакции.

Каждый из видов датчиков имеет определенные плюсы и минусы. Рассмотрим каждый в отдельности.

Полупроводниковые

Нагревающиеся контакты осуществляют подогрев и атмосферы вокруг. При этом молекулы монооксида углерода, если они есть в воздушной смеси, вызывают увеличение электрической проводимости воздуха вплоть до образования воздушного «пробоя» меж контактами датчика. Электрическая цепь замыкается, газоанализатор подает светозвуковой сигнал.

Этот тип датчика с сигнализацией считается одним из самых надежных и точных. Случаи ложного срабатывания за все время их использования можно пересчитать по пальцам, и то они происходили из-за некорректной установки прибора — вблизи сильного источника тепла. Полупроводниковые анализаторы характеризуются длительным сроком эксплуатации и низким потреблением электроэнергии, но сложнее в монтаже, чем другие виды датчиков угарного газа. Стоимость их так же в среднем выше.

Инфракрасные

Инфракрасный датчик содержит в себе источник света. В настоящее время активно используются светодиоды, раньше применялись вольфрамовые нити накаливания, как в лампочках Ильича.

Еще одной важной составляющей инфракрасного датчика угарного газа является система светофильтров, улавливающих малейшие отклонения от заданного значения. Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера

Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения

Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения.

Достоинство такого анализатора в том, что его можно запрограммировать на определение нескольких видов газов, в том числе хлора, аммиака и метана. Этот вид датчиков более других приближен к понятию универсальности. Заметим, что абсолютно универсальных газоанализаторов не бывает хотя бы потому, что одни газы тяжелее воздуха, другие — легче, а третьи обладают аналогичными с воздухом физическими параметрами. Поэтому различаются даже правила размещения разных датчиков.

Каталитический

Такое устройство содержит в себе небольшую емкость, заполненную электролитом кислотной или щелочной природы.

Молекулы угарного газа вызывают химическую реакцию, в результате которой на контактах появляется электрическое напряжение. Чем выше содержание СО, тем выше уровень напряжения. После превышения максимально допустимого значения, как и в предыдущем случае, прибор сигнализирует об опасной концентрации угарного газа в воздухе.

К недостатку таких приборов относится постепенный выход из строя электролитического элемента, избежать которого невозможно. Впрочем, некоторые модели позволяют осуществлять замену элемента, который является расходным материалом. Плюс прибора — элементарность монтажа и крайне малое энергопотребление.

Выбор оборудования для квартиры

Все элементы системы должны быть укомплектованы разрешительной документацией, российским паспортом, сертификатом и/или декларацией соответствия техрегламенту Таможенного союза, которые допускают их использование на территории РФ.

Покупка специального набора предпочтительнее приобретения приборов по отдельности. В первом случае элементы комплекта уже согласованы между собой по параметрам, приспособлены для работы в бытовых условиях, снабжены инструкцией по эксплуатации.

На рынке представлены модели отечественного и импортного производства. Замена и ремонт первых обходится дешевле, выполняется проще.

Если подбираете оборудование по отдельности, обратите внимание, что есть модели датчиков, не рассчитанные на подключение электромагнитного клапана. Они сигнализируют об утечке, способны информировать владельца об опасности посредством отправки СМС на телефон, но газ не перекрывают. Монтаж одного датчика без клапана — это недорого, его можно установить самостоятельно, но надежность защиты от такой конструкции сомнительна

Да и действующим правилам такая система соответствовать не будет

Монтаж одного датчика без клапана — это недорого, его можно установить самостоятельно, но надежность защиты от такой конструкции сомнительна. Да и действующим правилам такая система соответствовать не будет.

Разновидности электромагнитных запорных клапанов

К датчику подключаются два типа отсекателей: открытые (NO) и закрытые (NC). Первые блокируют подачу топлива только после срабатывания сигнализатора в системе. Вторые реагируют и при отключении электроэнергии.

Вернуть изначальное положение клапана после срабатывания можно как вручную, так и автоматически. В квартире на газовую трубу устанавливаются преимущественно клапаны с ручным взводом, они проще и дешевле.

Нормально-открытые ручные отсекатели позволяют оборудованию работать пока нет напряжения питания на катушке. Обесточенное состояние продлевает срок их службы.

Но из-за отсутствия напряжения такой прибор не перекроет газ при отключении электроэнергии, что небезопасно.

Нормально-закрытый клапан на газ закрывается за секунду, если сработал сигнализатор или отключилась электроэнергия в квартире. В таком положении он остается до устранения опасных факторов.

Недостаток разновидности — постоянное напряжение на катушке и ее сильный нагрев (до 70 градусов).

В продаже встречаются отсекатели с управлением электрическим импульсом. Они работают иначе. В открытом положении клапан удерживается защелкой. Если на катушку попадает импульс тока от датчика, защелка освобождается.

Если закрывающий импульс поступает при отключении электроэнергии (э/э) и при срабатывании сигнализатора, прибор действует как нормально-закрытый. Если импульс попадает только по сигналу датчика, клапан работает по принципу нормально-открытого и не прерывает подачу газа при отключении э/э. Эти алгоритмы можно менять с помощью настроек сигнализатора.

Больше информации о разновидностях электромагнитного клапана и принципе работы устройства мы мы привели в другой нашей статье.

Соотношение параметров отсекателя с системой

При выборе устройства имеет значение диаметр трубы на участке врезки клапана. В большинстве случаев для бытовых нужд подходит устройство со значением Dn 15, 20 или 25, что соответствует трубам 1/2″, 3/4″ и 1″.

Если в системе присутствует котел или колонка, не работающие при отключении напряжения в электросети, устанавливается нормально-открытый клапан.

Если работа приборов не зависит от подачи электроэнергии, монтируется нормально-закрытый отсекатель. Он не заблокирует оборудование при отсутствии электричества и не оставит помещение без защиты.

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Датчики монтируются достаточно легко: обычно для крепления прибора с помощью дюбелей даже не требуется разборка корпуса анализатора

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

возле окна или отверстия вентиляционной системы;
вблизи духовки или газовых горелок (расстояние до 1 м);
в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Особенности и виды бытовых датчиков газа

По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.

Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».

Газоанализаторы, которые интегрируются в систему «умного дома», способны информировать владельца об утечке путем отправки сообщений. Дополнительно установка специального приложения на смартфон позволяет контролировать состояние воздуха в режиме реального времени

Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.

Само устройство состоит из основных функциональных узлов.

первичный преобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;
измерительный модуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;
исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;
элемент питания — сетевой блок, аккумулятор или гальванический элемент.

Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.

Приборы могут быть следующего типа:

анализаторы содержания природного газа;
детекторы углекислого газа;
датчики по выявлению угарного газа;
комбинированные устройства, реагирующие на разные газы.

Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.

Датчики утечки газа комбинированного типа обычно распознают наличие в воздухе метана и угарного газа, сигнализируя о превышении допустимой концентрации этих веществ

Дополнительно современные приборы разделяют и по способу определения концентрации газа:

Каталитические газоанализаторы (или термокаталитические) — у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.

Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель — резистивный слой из инертных материалов.

Электрохимические датчики с твердотельным или жидким электролитом — у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.

Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.

По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.

Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.

Facebook X

Датчик утечки газа с клапаном отсекателем: устройство, классификация + как правильно выбрать и установить

Особенности и виды бытовых датчиков газа

Датчик для котельной

Тонкости выбора газового анализатора

Монтаж датчика утечки газа

Монтаж датчика уровня газа

На газобаллонное оборудование 2 поколения

На газобаллонное оборудование 3 поколения

На газобаллонном оборудовании 4 поколения
