Селективность по времени

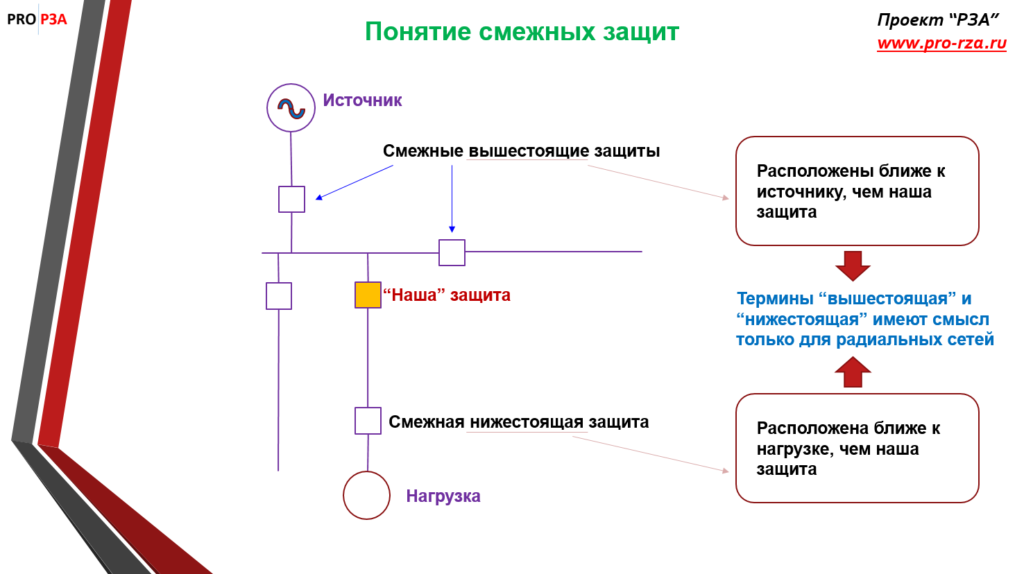

Область применения – радиальные сети. Отсчёт времени установленной выдержки начинается при превышении тока срабатывания реле. Обязательным условием является согласование пороговых значений срабатывания токовых реле. Возможны два типа схем избирательности по времени в зависимости от того, какой тип временной выдержки используется.
Независимая выдержка времени реле.
Зависимая выдержка времени реле.
| В радиальной сети имеющей уровни защиты А, В и С при коротком замыкании каждое из защитных устройств на своём уровне фиксирует его (изображение слева). Но для каждой из них установлена своя выдержка времени. При этом уровень D должен отключаться первым, затем может отключиться уровень С, потом В и в последнюю очередь уровень А. Но если с отключением уровня D проблема исчезла, защитные устройства предыдущих уровней переходят в режим ожидания. Интервал селективности определяется разностью между временами отключения защитных устройств соседних уровней и включает в себя несколько временных составляющих, изображённых ниже: |
Простое устройство и наличие резервирования срабатыванием на каждом уровне являются преимуществами временной избирательности.
Селективность и сверхток — какая связь
Селективность может быть полной, когда вышестоящий АВ не отключится при любом токе КЗ, который ограничен отключающей способностью нижестоящего АВ.
На практике при использовании модульных автоматических выключателей удается достичь только частичной селективности, которая обеспечивается лишь в некотором диапазоне значений сверхтока. Верхняя граница зоны частичной селективности называется предельным током селективности Is. Частичная селективность по току будет обеспечена, если сверхток не будет больше тока селективности Is.
Максимальный сверхток в конкретной точке схемы равен току КЗ Iкз. Поэтому на практике можно считать, что полная селективность работы последовательно включенных АВ обеспечивается при Iкз≤Is, а частичная — при Iкз>Is.
Когда селективность обеспечена, то в случае возникновения сверхтока ничего страшного не произойдет — просто сработает автомат проблемной линии, а остальные линии продолжат работать, как ни в чем не бывало.
В зоне токов перегрузки можно говорить о время-токовой селективности, поскольку на селективность влияет и уровень сверхтока, и время его действия. Но в зоне токов КЗ имеется только токовая селективность, поскольку время срабатывания электромагнитных расцепителей всех характеристик одинаково.
Официальные определения по теме селективности можно прочитать в ГОСТ Р 50030.2-2010 (в частности, п. 2.17).
Пуэ селективность автоматических выключателей
» Разное » Пуэ селективность автоматических выключателей
instrument.guru > Электричество > Принцип работы селективности автоматических выключателей
Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.
- Что такое селективность в области электрики?
- Типы селективности электрических приборов
- Таблица селективности
- Расчёт селективности
- Карта селективности
- Селективность автоматов ПУЭ
- Принцип селективности для выбора выключателей
Что такое селективность в области электрики?
Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.
Типы селективности электрических приборов
Классификацию защиты электрических устройств можно представить в различии схем подключения:
- Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
- Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
- Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
- Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
- Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
- Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
- Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.
Таблица селективности
Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.
Расчёт селективности
Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:
- Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
- — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
- — Kн.о. — коэффициент надёжности, зависящий от параметров.
Виды защиты
Временная
В цепь подключается ряда автоматов, обладающих различной выдержкой по времени, но идентичными токовыми параметрами. В итоге приборы подстраховывают один другого от ближайшего к неисправной зоне до наиболее удаленного устройства. К примеру, сработка ближайшего произойдет спустя 0,02 с, последующего — через 0,5 с, последнего, если не произойдет сработки предыдущих- спустя 1 с.
Принципиальная схема для выбора автоматических выключателей и УЗО по времени срабатывания
Про типы УЗО и его подключение подробно описано в статьях:
- Какие типы УЗО существуют и в чем их различие?
- Как правильно подключить УЗО? Схема подключения
По току
Принцип работы такого типа селективности одинаков с предыдущим, за исключением выдержки, происходящей по значению тока, а не по скорости сработки. Например, выключатели установлены на вводе 25А, затем на 16А, а после — на 10А. Срок сработки у всех приборов может быть равным.
Принципиальна схема подбора автоматических выключателей и УЗО по току срабатывания
По зонам
При определении нарушения диапазона тока сработка прибора позволяет с наиболее возможной точностью выявить аварийную зону и прекратить ее питание.
Принцип логики
Такой тип селективности в сети организуется обмен данными между подключенными к сети по последовательной схеме защитными приборами со значительным количеством порогов избирательности. При этом появляется возможность изменения задержки срока срабатывания любой из защит.
Принцип действия схемы логической селективности позволяет выбрать требуемый отключающий автомат
В итоге происходит сработка именно тех защитных приборов, которые располагаются близко от поставщиков электропитания, а близкие к оборудованию не подключаются. Это позволяет сделать выбор в пользу автомата, отключающего подачу аварийного тока.
По направленности
Включение приборов защиты осуществляется по очереди, формируемой направленностью тока. С помощью вектора напряжения задается некая точка, по отношению к которой сам вектор обладает фазовым сдвигом. Реле при этом реагирует и на напряжение, и на поступающий ток. Подлежащая защите цепь приспосабливается к размещению как в отключаемой зоне, так и на участке, на котором не производится отключение.
Включение устройств УЗО и выключателей, реализуемое по принципу направленности селективной защиты
При возникновении короткого замыкания в точке 1 устройство защиты D1 и выключатель, управляющийся им, среагируют, и будет произведено отключение. Сработки других приборов в этом случае не осуществится.
При возникновении короткого замыкания во 2-й точке обе защиты и выключатель не сработают.
Преимуществом такой схемы можно назвать простоту устройства. К недостатку следует отнести необходимость установки вспомогательного оборудования — трансформаторов напряжения, требующихся для выявления направленности тока.
По принципу дифференцирования
Такой тип селективности свойственен цепям с подключением мощных потребителей.
Отступления параметров токов по фазе и амплитуде в пунктах А и В будут определяться как аварийные. При нештатном событии за границами зоны АВ не фиксируются. Защита сработает при условии превышения величиной тока IA величины тока IB. Для реализации такого принципа требуется установка трансформаторов тока особых типов, позволяющих выстроить надежную защиту от процессов, оказывающих воздействие на сработку приборов:
- намагничивающего тока трансформатора;
- насыщения датчиков тока и образующегося тока погрешности;
- емкостного элемента тока ЛЭП.
Принцип селективной дифференциальной защиты при подключении оборудования со значительной мощностью
Преимуществами такого метода являются:
- высокий уровень чувствительности;
- высокая скорость отключения в защищаемой зоне.
К минусам относятся:
- немалая стоимость;
- повышенные требования к сотрудникам, получивших доступ к работе с защитой;
- необходимость обустройства наибольшей токовой защиты при возникновении нештатных событий.
Классификация устройств по форме токовой утечки
Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:
- Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.
- Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.
- Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.
Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.
Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.
Карта селективности и правила ее создания
Схема утверждённого образца, на которой нанесены все токовые параметры защитных аппаратов и устройств, с указанием общего источника питания, выполняется в удобном для просмотра масштабе. Это карта селективности. Она обеспечивает максимальное применение защитных качеств автоматических выключателей. Все процессы, возможные при эксплуатации, отображены на ней графически.
На карту в обязательном порядке наносятся:
- места важных расчётных точек;
- защитные хаpaктеристики автоматов и возможных КЗ, при этом указаны их min и max значения.
Данная карта служит основанием для составления таблицы по выбору защитных аппаратов. Кроме того, карта позволяет оценивать общую защитную селективность и даёт полную информацию о согласованных между собой уставках всех автоматов.
Построение карты выполнено по осям. Ось абсцисс представляет токовые значения, на ось ординат наносятся временные значения.
К сведению. На ось могут наноситься и другие разновидности хаpaктеристик. Каждая схема включает в себя параметры двух-трёх автоматов. Построение таких карт можно выполнить при помощи компьютерной программы.
Грамотно выполненная селективная защита позволяет сохранить оборудование. При отключении конкретного участка она допускает выполнить обратное включение питания автоматическим включением резерва (АВР) и свести к минимуму простой оборудования и перерывы в подаче электроэнергии потребителям.
Как построить карту селективности?
В сети последовательно установлены защитные аппараты и у каждого есть своя характеристика. Если взять любую защиту и относительно нее рассматривать схему, то защиты, находящиеся рядом с рассматриваемой, будут называться смежными.
Переводя требование селективности релейных защит на язык характеристик получаем:
Времятоковые характеристики смежных защит не должны пересекаться и между ними всегда должен быть резерв по оси времени, который называется ступень селективности
Как убедиться, что защиты селективны между собой?

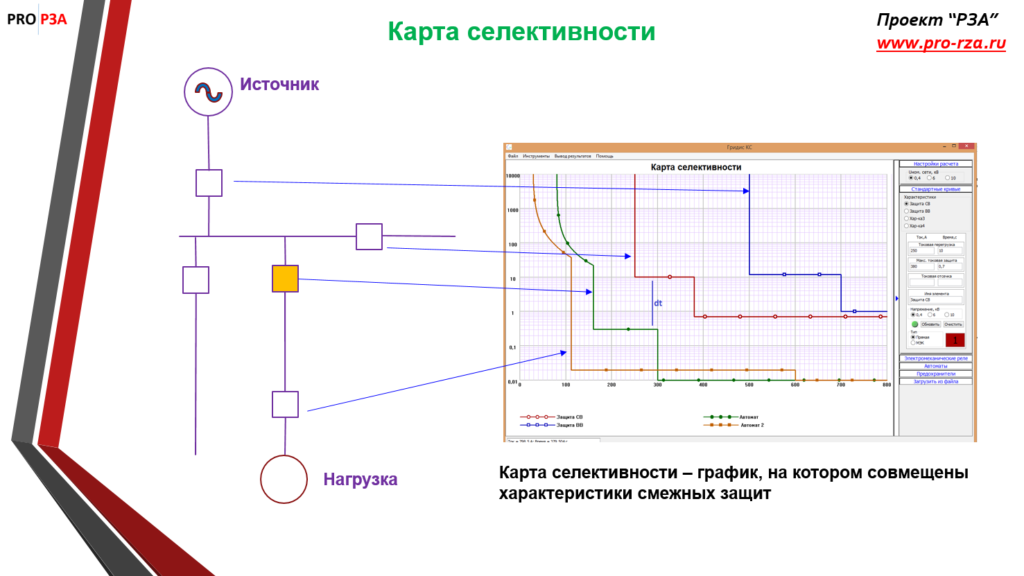

Нужно, по рассчитанным уставкам, построить на одном графике все характеристики смежных защит и проанализировать график на предмет пересечений защитных характеристик. Если пересечений нет и между кривыми всегда есть промежуток по оси времени равный 0,25-0,3 с (ступень селективности для современных защит), то значит защиты селективны между собой.
Данный график называется картой селективности
Стоит отметить, что токовые отсечки смежных защит на графике могут пересекаться потому, что они их селективность обеспечивается особым выбором тока срабатывания (токовая селективность).
Характеристики защит от перегрузки и МТЗ смежных защит не должны пересекаться так как их селективность обеспечивается различными выдержками времени срабатывания (временная селективность)
Анализ карты селективности проводится визуально, либо, если построение проведено в программе, автоматически.
Принцип работы и правила подключения УЗО
Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.
Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.
Принцип работы
Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.
Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:
- неправильный монтаж проводки,
- пробои на корпус в технике,
- неверный монтаж в щитке и другие опасные случаи.
Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.
Правильный выбор устройства
Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:
- Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
- Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
- Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.
Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.
Дифференциальные автоматы, устройства защитного отключения CHINT.
Подключение устройства
Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.
Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.
При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.
Основные задачи селективной защиты
Селективность – это процесс, означающий выбор (отбор). Этот термин применим к разным отраслям и направлениям деятельности человека. Например, в химии, при протекании химических реакций, ведут речь об индексе селективности. При этом рассматривают избирательность химических превращений.
Что касается человека, то его восприятие окружающего мира, выбор информации, а также её запоминание носят избирательный характер.
Что же такое селективность в электрике, и для чего она нужна?
К задачам электрической селективной защиты относятся:
- гарантия безопасности оборудования и обслуживающего персонала;
- моментальное установление места повреждения и отключение только неисправного участка;
- уменьшение отрицательных результатов влияния аварии на другие узлы и части электроприборов;
- минимизация повреждений на неисправном участке;
- гарантирование максимальной беспрерывности работы электросистемы;
- достижение простоты эксплуатирования электрического оборудования.
К тому же селективность снижает последствия коротких замыканий и нагрузку на устройство.
Селективность автоматических выключателей ПУЭ — Пожарная безопасность
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины.
Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции.
Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии.
В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.
Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание.
За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником.
Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике.
Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже.
Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Основные методы обеспечения селективности
Комплектация приборов в единую систему происходит в соответствии с главным требованием – при любом возникновении аварийной ситуации или образовавшемся повреждении должен сработать автомат, находящийся от места замыкания на самом приближенном расстоянии, а все остальные приборы находятся по-прежнему в замкнутом положении. Примером может быть неисправность поблизости розетки, когда происходит срабатывание выключателя розеточной группы определенного помещения, а все другие приборы продолжают находиться в рабочем состоянии.
Необходимо детальнее определится с практически существующими способами:
Токовая селективность
Вид, при котором существует прямая зависимость между силой тока при коротком замыкании и минимальным расстоянием от участка замыкания к источнику – токовая селективность. На практике этот метод выглядит следующим образом – со стороны питания производится установка автомата с защитой такого исполнения, которое не допускает срабатывания при возникновении на участке нагрузки короткого замыкания.
Для отключения автомата в случае замыкания его установка должна быть выполнена на стороне нагрузки. Наглядное изображение этого типа селективности выполнено на рисунке ниже:
Временной тип

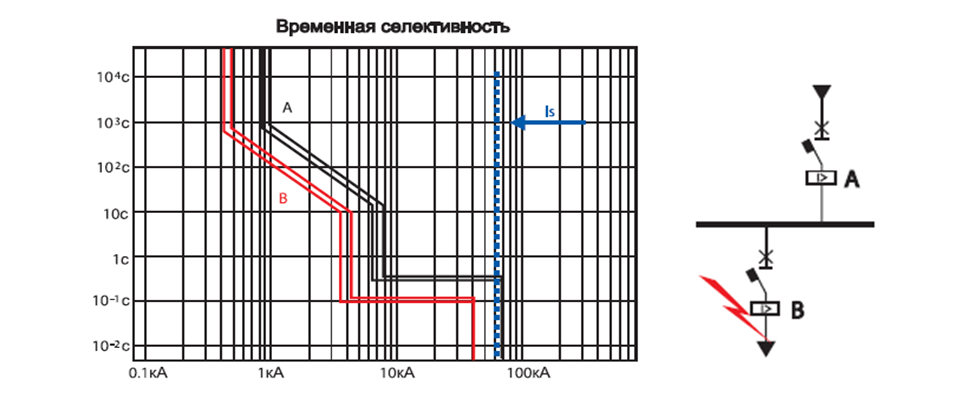

На время срабатывания влияет следующий вид селективности – временной. Он выполняется способом установки автомата вблизи источника питания. При этом в первую очередь по отношению к месту замыкания будет срабатывать ближайшее к нему устройство. А все остальные из-за большего времени отключаться не будут.
Зонная селективность

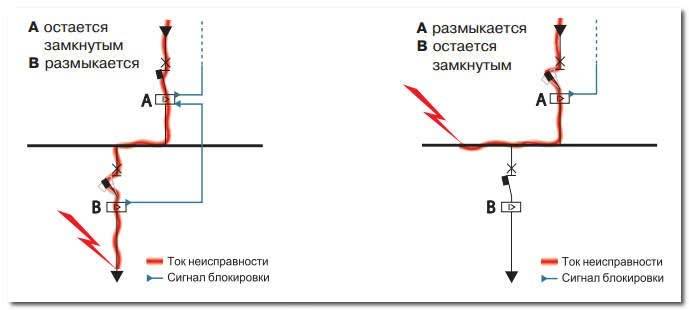

Передача сигнала блокировки на уровень защиты с более высокими параметрами выполняется автоматом в случае превышения уставки тока короткого замыкания. Выключатель выполняет функцию проверки до момента срабатывания поступления такого же сигнала с нагрузочной стороны. Этим способом осуществляется срабатывание только в случае сигнала со стороны питания, все другие устройства будут находиться во включенном состоянии.
На рисунке изображен процесс в схематическом виде:
Времятоковая селективность
Большую актуальность данный тип имеет во всех защитных устройствах, обладающих времятоковыми характеристиками. Главный принцип рассматриваемого вида селективности состоит в потребности правильного подбора выключателей с такими параметрами, которые способны обеспечить более быстрое срабатывание системы защиты с нагрузочной стороны. Это должно происходить при любых параметрах тока гораздо быстрее, чем срабатывание выключателя со стороны источника питания.
Объективный анализ подобного явления возможен при рассмотрении самых плохих условий. Для примера попробуем разобраться в происходящем, допуская срабатывание выключателя со стороны питания по собственной нижней кривой, а устройство с нагрузочной стороны отключается на самом пике верхней кривой. Непременное условие состоит в том, чтобы зоны срабатывания для обоих приборов никоим образом не пересекались.
Вот как это выглядит в нашем конкретном случае – имеется схема, в которую входят автоматы «А» и «В». По заданным параметрам селективности необходимо, чтобы при токе одинакового значения первым всегда срабатывало устройство «В».
На рисунке, расположенном вверху, вы можете увидеть наиболее подходящий вариант расположения времятоковых кривых для обоих автоматов.
На представленном изображении можно убедиться в том, что при одинаковом значении тока первым произойдет отключение прибора «В».
Срабатывание данного устройства обеспечивает необходимую селективность. Итогом этого процесса является то, что питающая среагировавший автомат шина останется под напряжением.
Избежать негативных последствий перенапряжения или замыкания и обеспечить качественную защиту системы проводки можно проверенным способом. Еще на этапе проектирования и в процессе планировки схемы электроцепей и оборудования требуется тщательная разработка с обязательным учетом параметров селективности.
Таким образом, потребитель получает в свое распоряжение функцию автоматического определения зоны, где возникла неисправность, и локального отключения определенного участка без потери работоспособности остальных.
Все используемое оборудование снабжается максимально эффективной защитой, что обеспечивает безопасность людей и значительно повышает сроки эксплуатации электропроводки и бытовых приборов.
← Предыдущая страница
Следующая страница →
Как устроено УЗО
Выделяют два вида приборов:
- электромеханические;
- электронные модели УЗО.
Электромеханические
Эти устройства состоят из нескольких частей:
- трансформатор электрического тока нулевой последовательности. Он следит за утечками и передает энергию на вторичную обмотку трансформатора;
- магнитоэлектрический элемент, исполняющий функции порогового;
- реле, запускающееся при срабатывании магнитоэлектрической «защелки».
Все механические части должны быть весьма высокоточными, благодаря чему велика и стоимость. Но она компенсируется надежностью и возможностью работать без дополнительного питания, обнаруживая утечки при любом значении напряжения. Фактор независимости крайне важен: механическое УЗО выявит утечку и включит реле в 100 процентах случаев.
У электронного этого процента меньше, поскольку при уровне общего напряжения ниже некоторого порога схема окажется неработоспособной. Поэтому именно электромеханические модели всемирно признаны эталоном и обязательны к использованию, особенно на критических объектах.
Электронные УЗО
Их стоимость иногда на порядок ниже классических. Но есть и указанный выше недостаток — не стопроцентная гарантия срабатывания. Устройство подобных систем защиты похоже на таковое у электромеханических. Но вместо чувствительного элемента установлен логический блок сравнения — стабилитрон, компаратор. Работоспособность прибора обеспечивает фильтр и выпрямитель.
Также требуется усилитель сигнала, поскольку входящий в состав трансформатор относится к понижающим. К сожалению, усилитель модулирует не только «полезную» нагрузку, но и помехи, что также снижает надежность. Но для защиты обычного жилого помещения электронного УЗО в немалом числе случаев бывает достаточно. Выбирать следует на основании деталей воплощаемого электромонтажного проекта.
