Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Виды перегородок каркасного типа

Каркасная перегородка – это инсталляция, с профильной основой из стали либо дерева. Ее с обеих сторон обшивают одним или несколькими листами гипсокартона. Если от перегородки требуются звуко- и теплоизоляционные свойства, то пространство между каркасом и стеной заполняют предназначенными для этого материалами.

Листы гипсокартона, которые используются для создания перегородок выпускаются нескольких видов:

Чаще всего в строительных работах используется материал, шириной в 12 мм. После установки поверхности любых размеров и вида отделывают окрашиванием, облицовкой кафелем, оклейкой обоями.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

• Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
• Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
• Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
• Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Формулы расчета количества материалов для потолка

Количество листов ГКЛ

Расчет количества листов гипсокартона производится из расчета площади одного листа. Sл= 1.2х2.5 = 3 м2

Следовательно количество листов будет равно Sк / Sл, где Sк — площадь комнаты, Sл — площадь листа.

Потолочный профиль ПП

Расчет количества потолочного профиля. Потолочный профиль необходимо рассчитывать исходя из расчета 2,9м на 1 м2 то есть

где S площадь помещения.

Для расчета количества соединителей краб. Сначала нужно высчитать площадь помещения.

где К- количество соединителей, а S- площадь подвесного потолка.

Количество подвесов тоже легко рассчитать по формуле:

где P- количество подвесов, а S- площадь потолка.

Расчет количества саморезов

Поскольку саморезы нам будут нужны для различных целей, будем производить расчет согласно видам их использования.

Саморезы для крепления листов гипсокартона можно высчитать двумя способами.

где C- количество саморезов, а S- площадь потолка. Или C=L*100, где C – количество саморезов, а L- количество целых листов гипсокартона.

Расчет дюбель-гвоздей для крепления подвесов

рассчитываем по формуле:

где D – количество дюбель-гвоздей, а S – площадь потолка.

А проще говоря, на крепление одного подвеса уходит 2 дюбель-гвоздя.

Расчет дюбелей, необходимых для крепления направляющего профиля. Поскольку направляющий профиль крепится с шагом 500мм, то количество рассчитываем по формуле:

где D- количество дюбелей, а P – периметр ремонтируемого помещения.

Расчет количества ленты серпянки

Поскольку лента серпянка наклеивается на места соединения листов гипсокартона, то ее количество рассчитывается по формуле:

где L – длина ленты, а P- периметр листа гипсокартона, а К- количество целых листов.

Расчет количества шпатлевки

Поскольку шпатлевка нам нужна будет разная и для различных целей, то рассчитывать будем по разным формулам.

Расчет шпатлевки для шпатлевания стыков рассчитываем по формуле:

где Шс – количество шпатлевки в килограммах, S – площадь потолка.

Шпатлевку, необходимую для шпатлевания листов гипсокартона считаем по формуле:

где Шг – количество шпатлевки в килограммах, S – площадь потолка.

Плюсы и минусы гипсокартонных перегородок

Перегородки из ГКЛ, в сравнении с конструкциями из других материалов, обладают следующими преимуществами:

Простота монтажа. Устраиваются такие перегородки быстро и легко. Зачастую сам хозяин жилья успешно справляется с этой задачей.

• Небольшой вес. Перегородки из ГКЛ обладают небольшой массой и не оказывают больших нагрузок на основания. Для их строительства не требуется специальных разрешений.
• Универсальность. Конструкции из ГКЛ могут использоваться для разделения внутренних помещений квартир и частных домов. Их также применяют для ремонта административных зданий, офисов, центров торговли и развлечений.
• Невысокая стоимость. Цены на ГКЛ и монтажный профиль невысокие. В результате конструкции из ГКЛ обходятся недорого, поэтому они особенно привлекательны для потребителя.

Ровная поверхность. Поверхность гипсокартона ровная и гладкой. Он отлично смотрится, на нем можно делать любую финишную отделку.

Из недостатков выделим:

Низкая механическая прочность. Перегородку из гипсокартона относительно легко повредить.

Ограниченная прочность. На ГКЛ без усиления невозможно повесить тяжелые предметы (телевизор, книжные полки и т .д.).

Плохая звукоизоляция. Звукоизоляция ГКЛ мала, но ее можно повысить, используя многослойную перегородку с изолирующим материалом.

Неустойчивость к высокой влажности. ГКЛ при затоплении разбухают и разрушаются. Но влагостойкий гипсокартон можно использовать, например, на кухнях.

Расход гипсокартона на 1 м2 стены

Возведение гипсокартонных конструкций начинается с проектирования и расчета количества закупаемого материала. Число профилей и ГКЛ узнать просто, а вот определить, сколько потребуется крепежа, сложнее. Выясним, как посчитать количество саморезов на лист гипсокартона.

Нормы расхода материалов и затрат труда могут быть использованы при устройстве перегородок и облицовок стен высотой до 4 м, при больших высотах нормы необходимо корректировать. Настоящие нормы расхода материалов и затрат труда предназначены для определения потребности в ресурсах на устройство перегородок, подвесных потолков, облицовок стен комплектными системами Кнауф, применяемых в промышленном и гражданском строительстве и составления сметных расчетов (смет) ресурсным методом. Профессионалы используют шуроповерты с автоматической подачей саморезов.

Они облегчают и ускоряют процесс монтажа листов гипсокартона в разы. Но стоимость такого инструмента высока, поэтому приобретать его для единичного ремонта нет смысла. Если какая-то из стен или потолок не обшивается, убираете одну из двоек или последнюю часть формулы.

Кроме того, следует сразу приплюсовать откосы тех же проемов, а также все ниши и простенки из гипсокартона, которые вы хотите сделать в помещении. Материал открывает довольно широкие возможности, вплоть до внедрения в обшивку стен встроенного стеллажа с большим количеством полок. Особо следует отметить нюансы, имеющие место при сооружении фигурных простенков или ниш.

Монтаж каркаса

Итак, из направляющих и профилей стойки нам нужно смонтировать каркас будущей перегородки. Для снижения акустической проводимости направляющие профили с внешней стороны проклеиваются полосой по периметру. На полу размечается расположение будущей стены, к полу на дюбелях крепится направляющий профиль с интервалом между ними 40-50 см, затем по отвесу измеряется плоскость стены, а другой профиль — таким же образом крепится к потолку.

Кроме того, начиная со стены, путем простой вставки в направляющие с шагом не менее 60 см монтируются стоечные профили, обрезанные по высоте помещения. Стыки фиксируются саморезами по металлу или фрезой. Если ожидается нагрузка на будущую перегородку, рекомендуется монтировать горизонтальные перемычки хотя бы в центральной части ее высоты, усиливая жесткость каркаса.

Перемычки могут быть выполнены тремя способами:

1. Отрезок направляющего профиля необходимой длины обрезается по высоте под углом 45 °, кромки с пазами загибаются вниз и ими фиксируется перемычка между профилями к стойке рама на саморезах.
2. В сечении направляющего профиля по высоте выполнены V-образные выемки, края загнуты вверх, для большей надежности соединены между собой, также между стоечными профилями закреплена перемычка.
3. Участок профиля для монтажа в стойку фиксируется между двумя небольшими участками направляющего профиля, затем вся конструкция крепится к каркасу так же, как описано выше.

Преимущества и недостатки

Перегородочные конструкции из гипсокартонных листов, как и из любых других материалов, имеют как плюсы, так и минусы. Но достоинств у таких простенков в разы больше, чем недостатков. Именно за это гипсокартон ценят и профессиональные строители, и домашние мастера.

Преимущества

Среди преимуществ гипсокартонных перегородок можно выделить следующие:

• Минимальный вес – не создают чрезмерных нагрузок на основание здания и несущие конструкции, что особенно актуально при сооружении в многоэтажках и деревянных каркасных домах.
• Простой монтаж – по силам даже новичкам в строительно-ремонтном деле.
• Минимальное количество «мокрых» процессов – работать с раствором придется только на заключительном этапе при заделке швов между гипсокартонными листами.
• Возможность скрытой прокладки коммуникаций – ширина простенка позволяет прокладывать в нем не только электропроводку, но и водопроводные трубы при необходимости.
• Возможность создания различных фигурных конструкций – например, дверной проем можно сделать в виде арки любой конфигурации.

Недостатки

Но и недостатки у перегородок из ГКЛ тоже имеются:

• Относительно низкая влагостойкость – даже влагостойкий ГКЛ нужно оградить от прямого воздействия влаги.
• Невысокая механическая прочность – следует избегать прямых точечных ударов.
• Минимальная несущая способность – навешивание тяжелых предметов возможно только на предварительно смонтированные закладные элементы, что несколько удорожает сооружение.

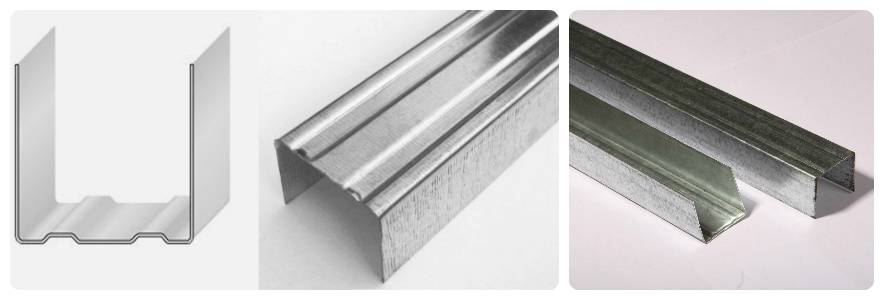

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Гипсокартон для пола и потолка

Одноуровневый гипсокартонный потолок. Чтобы посчитать расход гипсокартона, площадь помещения делим на площадь одного ГКЛ. Полученное число умножаем на коэффициент «запаса»: для помещений менее 10 кв.м – 1,3, для комнат 10-20 кв.м – 1,2, при площади более 20 кв. м – 1,1. Округляем до целого в большую сторону, получаем результат.

Пример расчета ГКЛ для потолка, стен и пола в комнате. Возьмем для примера комнату с длинной стеной 4 м и короткой 3,5 м (площадью 14 кв.м), с высотой потолков 2,75 м. Считаем расход ГКЛ для одноуровневого потолка. Площадь потолка – 14 кв.м, делим на 3 кв. м (площадь листа гипсокартона стандартных параметров 1.200 х 2.500). Умножаем на коэффициент 1,2 («запас» для комнат площадью 10-20 кв.м) и получаем число 5.6, т.е. для потолка потребуется 6 листов гипсокартона. Для пола в этой же комнате расчеты совпадают. Считаем расход гипсокартона для стен (обшивка в один слой). Предположим, в комнате имеется окно 2 х 1.5 м и дверной проем 0.8 х 2 м. Общая площадь стен (с проемами) – 38.5 кв.м (14х2.75 кв.м). За вычетом окна (3 кв.м) и двери (1.6 кв.м) имеем 33.9 квадратных метра. Делим на 3 кв.м (площадь ГКЛ), умножаем на коэффициент 1.2 и получаем расход 14 листов. Для обшивки в два слоя потребуется, соответственно, 28 листов гипсокартона.

Гипсокартон на потолок двух и более уровней. Расчет гипсокартона для двухуровневого и многоуровневого потолка будет сложнее. По сути, вам необходимо вычислить площадь каждого уровня и разделить ее на площадь одного ГКЛ.

• Первый уровень: его, как правило, делают «базовым», т.е. рассчитать его можно по формуле одноуровневого потолка.
• Второй и последующий уровни: если они представляют собой простые геометрические фигуры, рассчитать их площадь труда не составит. Для замысловатого рисунка: чем более нестандартными планируются потолки, чем больше изгибов и чем «мельче» рисунок уровня, тем больше будет отходов, и тем больший «запас» потребуется.

Схема монтажа – можно прорисовать схему монтажа листов ГКЛ по рисунку будущего потолка в уменьшенном масштабе, чтобы наглядно увидеть, как ляжет потолочный гипсокартон на каркас, и сколько листов нужно купить. Гипсокартонный пол. Для выравнивания пола и придания ему теплоизоляционных свойств используют водостойкие ГКЛ. Расчеты необходимого количества листов производятся аналогично формуле одноуровневого потолка.

Калькулятор гипсокартона

Чтобы рассчитать гипсокартон

для стен, потолка или перегородки, а также определить необходимое количество профилей и метизов, воспользуйтесь нашим очень удобным онлайн калькулятором:

Размер листа гипсокартона (мм):1500×6001950×12002500×12002600×12002700×12003000×12003300×1200 Высота стены (ширина потолка): м Длина стены (потолка): м

Количество целых листов:

шт

Направляющий профиль 27×28 (по периметру):	0 шт. по 3м
Потолочный профиль 60×27 :	0 шт. по 3м
Подвес прямой:	0 шт.
Соединитель одноуровневый краб:	0 шт.
Саморезы для гипсокартона:	0 шт.
Саморезы для профилей:	0 шт.
Дюбель-гвозди:	0 шт.

Просто выберите размер листа и введите габаритные размеры будущей конструкции из гипсокартона, и получите подробный расчет.

Размер листа (мм):1500×6001950×12002500×12002600×12002700×12003000×12003300×1200 Высота перегородки: м Длина перегородки: м

Количество целых листов:

шт

Направляющий профиль 50×40 (по периметру):	0 шт. по 3м
Стоечный профиль 50×50:	0 шт. по 3м
Саморезы для гипсокартона:	0 шт.
Саморезы для профилей:	0 шт.
Дюбель-гвозди:	0 шт.

Результаты расчета являются примерными (усреднёнными

), так как, к примеру, расстояния между профилями и саморезами может отличаться у разных мастеров.

Определяем площадь стены (потолка) и делим её на площадь выбранного типового размера листа гипсокартона. Полученный результат округляем в большую сторону. Если речь идёт о перегородке, то количество листов удваиваем (т.к. гипсокартон с двух сторон), а затем округляем до целого в большую сторону.

В результатах также появится излишек (остаток) гипсокартона. Поиграв с типоразмерами листов, вы можете, найдя наименьший излишек, определить оптимальные размеры листа гипсокартона.

Общая длина направляющего профиля

равна периметру конструкции. Для облицовки стен и потолков обычно применяется направляющий профиль27×28 , а для возведения перегородок —50×40 .

Стоечный

ипотолочный профиля рассчитываются исходя из норматива один 3-х метровый профиль на один квадратный метр конструкции плюс один профиль. Для облицовки стен и потолков обычно применяютпотолочный профиль 60×27 , а для возведения перегородок —стоечный профиль 50×50 .

Расчет количества подвесов и соединителей

Расчет количества подвесов (подвес прямой) рассчитывается так: 4 подвеса на 1м² конструкции. Количество соединителей типа «краб» рассчитывается так: примерно 2.4 краба на 1м² конструкции.

Для возведения перегородок обычно не применяются.

Саморезы для гипсокартона

Количество саморезов для крепления гипсокартона к каркасу из профилей определяется так:

• для облицовки стен и потолков: 34 самореза на 1м² конструкции
• для перегородок (гипрок с двух сторон): 50 саморезов на 1м² конструкции

Саморезы для профилей

Определяется на основе количества профилей, подвесов и соединителей:

• По 4 самореза на соединения потолочного или стоечного профиля с направляющими профилями.
• По два самореза к каждому прямому подвесу.
• По 8 саморезов к соединителю типа «краб».

Классификация по «Knauf»

Классификация гипсокартона и стандартные размеры листов по Knauf.

1. ГКЛ. Это прямоугольный «кусок» гипса, с 4-х сторон оклеенный картоном.
2. ГКЛВ. Влагостойкий гипсокартон, предназначенный для применения в помещениях с повышенной влажностью. Используемый при производстве картон проходит обработку, снижающую возможность образования плесени, грибков и других подобных микроорганизмов. Чтобы можно было отличить влагостойкий материал от обычного, для оклейки ГКЛВ используют картон зеленого цвета.
3. ГКЛО. Этот гипсокартон имеет повышенную стойкость к воздействию высоких температур. Используется там, где есть высокие требования к безопасности в пожарном плане.
4. ГКЛВО. Материал огнестойкий и одновременно обладающий повышенной сопротивляемостью к проникновению влаги.
5. ГВЛ. Гипсоволоконный лист, представляющий собой прессованную негорючую смесь измельченной бумаги и гипса.
6. ГВЛВ. Гипсокартон, обладающий повышенной сопротивляемостью к влаге.

Первые четыре типа гипсокартонных листов активно используются в строительстве при сооружении каркасных перегородок, облицовке стен, подшивке потолков. ГКЛВ может использоваться и как дополнительный утеплитель. Два последних вида гипсокартона из приведенного выше списка применяют:

• в подвалах, где влажность превышает 70% (для обустройства пола, стен с последующей укладкой кафельной плитки);
• в помещениях сантехнического назначения;
• в хозяйственных помещениях, кладовых;
• на чердаках и в мансардных помещениях;
• в обычных жилых помещениях.

http://www.vashgipsokarton.ru/www.youtube.com/watch?v=q_JAmtMKl1c

{reklama2}

Производя расчет потребности в гипсокартоне, необходимо учитывать его стандартные размеры и высоту помещения, в котором предполагается монтаж ГКЛ. Компания «Knauf» производит стандартные листы:

• шириной 1,2; 0,5 м;
• длиной 2,5 м;
• толщиной 16, 14, 12, 10 мм.

Общая информация о ГК панелях

Выбирая гк плиты, подразумевают, что отделочные работы будут вестись по «сухому» методу. А за основу конструкций будет взят именно гк материал. Прочие материалы могут привлекаться в качестве вспомогательных для соединения, установки и отделки базовых. Лист гк в составе имеет две составляющие — гипсовый плоский сердечник и его обрамление в виде прочного картона.

Несмотря на небольшую толщину, гипсокартон для стен, арок и потолков отличается достаточным запасом прочности. Такой востребованный материал, как стеновой гипсокартон весьма жесток, а его внутреннее гипсовое содержимое может дополняться разными компонентами для достижения тех или иных качеств.

Профиль для перегородок из гипсокартона

В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляется в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.

Профиль для перегородок из гипсокартона для перегородки Кнауф

Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.

Таблица размеров профиля ПН Кнауф, внизу статьи.

Вертикальный профиль называется профиль стоечный (ПС). Он имеет эС-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.

Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.

Профиль для перегородок из гипсокартона для перегородки Гипрок

Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).

Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».

В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.

Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.

Таблица размеров профилей ПС Гипрок

Профиль Giprok-ультра	ПС-42/40	ПС-50/40	ПС-66/40	ПС-75/40,ПС-100/40
Размеры	42×40×0,5	50×40×0,5	66х40х0,5	75х40х0,5,100х40х0,5

Таблица размеров профилей ПН Гипрок

Профиль giprok	ПН42/37	ПН-50/37	ПН-66/37	ПН-75/37	ПН-100/37
Размеры,мм	42х37х0,5	50х37х0,5	66х37х0,5	75х37х0,5	100х37х0,5

Gipsokart.ru

• Высокие гипсокартонные перегородки
• Как сделать дверной проем в перегородке из гипсокартона
• Межкомнатная перегородка из гипсокартона с дверью
• Монтаж перегородки из гипсокартона
• Общие сведения о перегородках из гипсокартона
• Перегородка из гипсокартона своими руками
• Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
• Правила монтажа перегородок из гипсокартона
• Профиль для перегородок из гипсокартона
• Расчет перегородки из гипсокартона

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкции	Основные параметры	Основные характеристики
С111	Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м.	Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112	Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м.	Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113	Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг.	Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.	Высота – до 6,5 м, масса 1 м3 – 57 кг.	Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.	Масса 1 м3 составляет 69 кг.  Макс. высота 9,0 метров.	Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116	Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.	Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118	Масса 1 м3 — 86 кг. Макс. высота – 9 м	Перегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121	Масса 1 м3 – 32 кг. Макс. высота 3,1 м.	Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122	Масса 1 м3 составляет около 57 кг. Высота 3,1 м.	Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.
