Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Что входит в проект?

Документация систем вентиляции и кондиционирования содержит все необходимые схемы, планы и спецификации для эффективного и качественного монтажа. При составлении документа инженеры проектируют систему из соображений экономичности, надежности и долговечности. Немаловажный фактор — обеспечить вентиляцией помещения повышенной влажности (бассейн, кухня, санитарный узел).

Пример проекта внутреннего отопления и естественной вентиляции:

• ведомость рабочих чертежей основного комплекта;
• схема воздуховодов;
• планировка помещения с системой вентиляционных каналов;
• спецификация оборудования и комплектующих;
• данные по расходу воздуха;
• расчет мощности нагревателя наружного воздуха;
• параметры перемещения воздушных масс;
• расчеты воздухообмена в зависимости от проходимости помещения;
• расчет потребляемой электроэнергии;
• пояснительная записка.

Способы обустройства кондиционирования и вентиляционных систем

Вентиляция может быть организована по одному из двух принципов:

С естественным движением воздуха

Работа такой системы основана на стремлении теплого воздуха подниматься вверх (конвекция). Чтобы помещение хорошо проветривалось таким способом, вытяжные каналы должны быть вертикальными, иметь большое сечение и достаточную высоту.

Свежий воздух поступает через окна или установленные в наружных стенах приточные клапаны. Раздача его через сеть воздуховодов, равно как и установка фильтров, невозможна из-за большого аэродинамического сопротивления этих элементов (естественная тяга является довольно слабой).

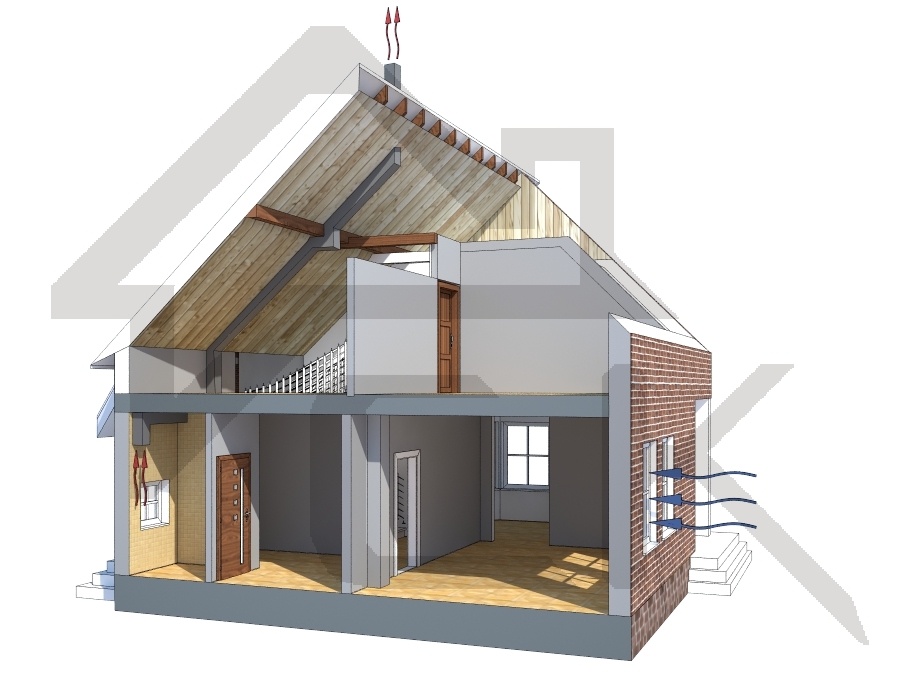

Естественная вентиляция в частном доме

Летом, когда наружная температура превосходит внутреннюю (в помещении), естественная вентиляция как таковая не работает — помещение проветривается за счет распахивания окон и устройства сквозняков.

У данной разновидности вентиляции имеется два достоинства: энергонезависимость и отсутствие эксплуатационных расходов (вытекает из первого).

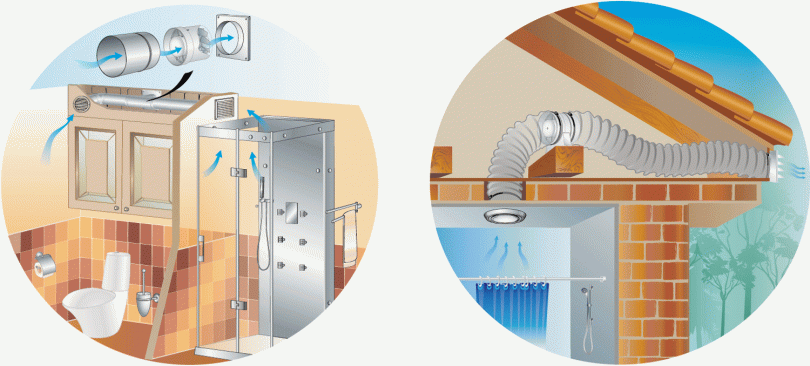

С механическим побуждением

Нагнетание свежего воздуха либо удаление отработанного, либо и то и другое вместе осуществляется в данной системе при помощи вентиляторов.

Пользователю приходится платить за затраченное системой электричество и мириться с неработоспособностью системы при отсутствии оного, но зато появляется целый ряд положительных возможностей:

1. Вытяжные каналы можно выводить наружу по кратчайшему пути, при этом их сечение можно сильно уменьшить.
2. Приточный воздух можно подавать, а отработанный — выводить по системе воздуховодов.
3. В приточных каналах можно устанавливать фильтры, способные задерживать даже мельчайшие загрязнения, например, цветочную пыльцу.
4. Можно оборудовать вентсистему рекуператором — теплообменником, в котором вытяжной воздух зимой нагревает, а летом охлаждает (при наличии кондиционирования) приточный. Благодаря этому устройству затраты на отопление и кондиционирование будут снижены.

Работа вентиляции всегда сопровождается потерями тепла зимой и холода летом, поэтому в жилых и офисных помещениях целесообразно оборудовать ее гигростатом — устройством, контролирующим уровень относительной влажности. Оно будет оптимизировать производительность вентсистемы, а в отсутствие людей — полностью выключать ее.

Кондиционеры бывают двух видов:

Последние делятся на:

• мобильные: полностью находятся внутри помещения, горячий воздух после обдува конденсатора выбрасывается наружу через воздуховод;
• оконные: частично находятся внутри, частично — снаружи.

Кондиционеры-моноблоки применяются сегодня довольно редко.

Для охлаждения воздуха в здании с несколькими помещениями применяют два вида кондиционеров:

1. Мультисплит-система: состоит из единственного наружного блока и нескольких подключенных к нему внутренних, каждый из которых устанавливается в отдельном помещении. Позволяет в каждом помещении устанавливать температурный режим индивидуально.
2. Канальный кондиционер: по принципу действия это обычная сплит-система, но в ее внутреннем блоке установлен вентилятор повышенной мощности, предназначенный для раздачи охлажденного воздуха по сети воздуховодов. Такая система обойдется на 50% дешевле мультисплита, но температурный режим во всех помещениях будет одинаковым.

Система кондиционирования не предусматривает постоянного проветривания, иначе ее холодильную мощность пришлось бы делать гигантской. Поэтому пользователям обычно приходится либо сидеть в душном помещении, либо отключать кондиционер на время проветривания (иначе он выйдет из строя из-за перегрузки).

Более удобными являются охладители с функцией подмеса свежего воздуха. Кондиционер сам осуществляет воздухозабор снаружи и при этом так контролирует его объем, чтобы опасность перегрузки была исключена.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Основные этапы проектирования

В процессе разработки проекта вентиляции и кондиционирования можно выделить две стадии:

Технико-экономическое обоснование (ТЭО)

На этом этапе разрабатывают основную концепцию, опираясь на укрупненные показатели. Определяются с типом применяемых систем, прикидывают площадь, которая потребуется для монтажа оборудования, и общий перечень самого оборудования.

• размеры;
• вес;
• потребляемую электрическую мощность;
• объем хладагента;
• приблизительную стоимость.

Сегодня к ТЭО причисляют и такой этап проектирования, как «Технический проект», который раньше выделялся в отдельную стадию. Это структурное изменение обусловлено тем, что современное оборудование выпускается в блочном виде.

Заметим, что название «Технико-экономическое обоснование» закрепилось за 1-й стадией, в основном, в проектных предприятиях, тогда как многие коммерческие фирмы называют ее именно «Техническим проектом».

Заказчик рассматривает ТЭО, вносит, если нужно, свои предложения и после того, как они будут учтены, утверждает документ.

Рабочий проект (РП)

РП разрабатывается на основании утвержденного заказчиком ТЭО. На этом этапе выполняют точный расчет выделения тепла и влаги во всех помещениях объекта, определяют аэродинамическое сопротивление сети воздуховодов, затем по вычисленным данным подбирают оборудование.

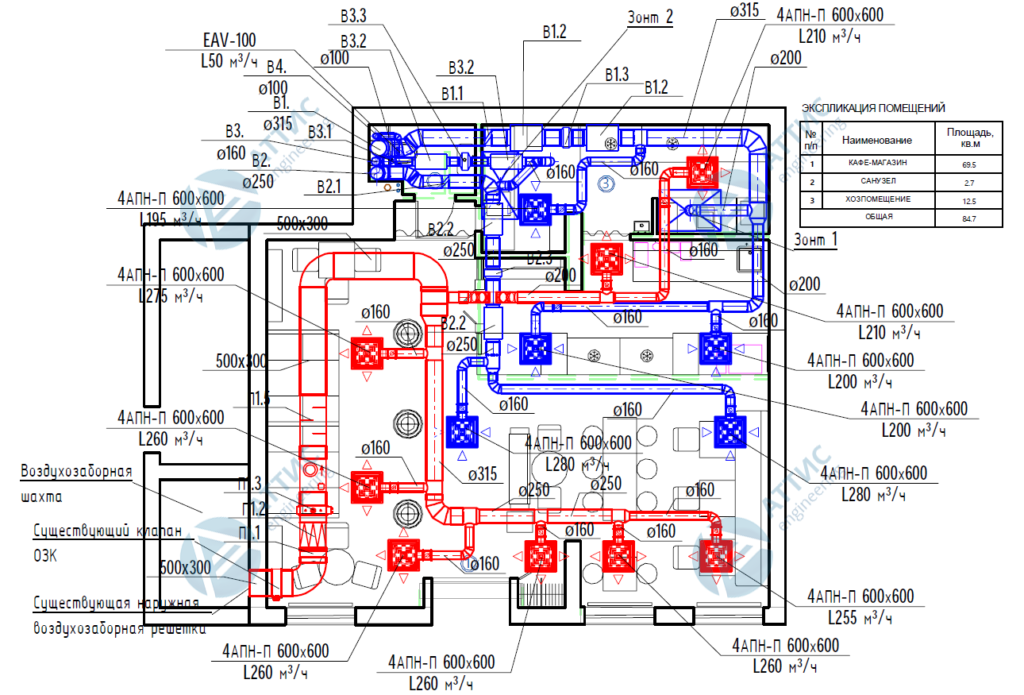

Пример рабочего проекта вентиляции

РП содержит подробные спецификации и детальные чертежи, по которым можно выполнять монтаж.

Когда монтажная организация произведет все работы, выполняются исполнительные чертежи и составляется исполнительная сертификация.

Нюансы проектных документов

Приведенная документация условно делится на три пункта:

• пояснительная записка;
• полный комплект чертежей;
• вспомогательная информация.

Первый пункт представляет краткую характеристику воздухораспределительного устройства, техническое задание на монтаж вентиляционных труб, мощность, значение воздухообмена здания.

Чертежи содержат схемы воздухопроводящего оборудования, где детализированы участки с планами проведения трассы и труб. Регламент обслуживания коммуникаций, дополнения для монтажа также находятся здесь.

Сертификаты, специальные разрешения, интеграционные таблицы, графические изображения в трех плоскостях со спецификацией оборудования также представляются обязательным условием.

Видеоматериал рассматривает проектные неточности вентиляционной системы. Ролик представляет основы проектирования воздухораспределительной системы, устанавливаемой в коттедже, индивидуальном строении. Популярно о вентиляционных установках.

Качество воздушных масс в конкретном помещении выводится при помощи кратности воздухообмена. Практические микроклиматические условия в комнатах зачастую зависят от правильно оформленного проекта вентиляционного устройства. Материал поможет выбрать грамотное экспертное предприятие с оценкой предложенных исполнителем вариантов.

Эксплуатация

В нашем конкретном случае на холодных стенках воздуховодов
будет оседать жир, возгорание которого не заставит себя
долго ждать. Для работников ресторана пожар вентиляции — бесплатное
развлечение, особенно если не пострадают личные вещи.

Хозяевам ресторана пожар обернётся дополнительными расходами
и упущенной прибылью.

После сильного пожара может потребоваться полная замена
вентсистемы. В любом случае это аврал, необходимость искать
«аварийную» бригаду вентиляционников, разбираться
с пожарными, ну и так далее.

Так что сразу после монтажа вентиляции нужно приказом по
заведению назначить ответственного за её эксплуатацию, утвердить
график чистки воздуховодов, желательно — еженедельный,
перед днями с главной нагрузкой.

Для удобства мойки воздуховодов желательно сразу подвести
воду и сделать поддоны для сбора грязной воды. Не помешает
ёршик по диаметру воздуховода, фляга Фэйри или мешок каустической
соды. Горизонтальные воздуховоды должны иметь уклон по всей
длине.

Этапы проектирования

• Проектирование системы вентиляции начинается с составления ТЗ, в котором заказчик указывает характеристики объекта и требования к конечному результату.
• Изучение технической документации на обслуживаемый объект и (если объект готов) замерные работы.
• Выбор предпочтительного типа вентиляции.
• Расчет воздухообмена в соответствии с действующими на территории РФ методиками и СНиПами.
• Подбор оборудования вентиляционной системы (вентиляторы, воздуховоды, воздухораспределители и пр.).
• Проведение аэродинамического и акустического расчетов.
• Окончательная расстановка вентустановок и трасс воздуховодов.
• Составление планов-схем, чертежей, сметы на монтаж.
• Согласование проекта.

Ключевые преимущества дизайна

Составление проекта завершается выдачей заказчику документа, в котором представлена ​​концепция системы вентиляции квартиры, частного дома, офиса или любого другого помещения. Конструкция определяет точное расположение воздуховодов, вентиляционных решеток и прочего оборудования.

С помощью плана также можно узнать характеристики отдельных узлов и оборудования системы вентиляции, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Одним из основных недостатков проектирования вентиляции при реконструкции сооружения является составление плана без выезда специалистов для осмотра объекта. В результате результирующая мощность системы не покрывает объем данного помещения, а увеличение нагрузки ускоряет выход оборудования из строя

Конструкция сводит к минимуму дальнейшие конфликтные ситуации между заказчиком и подрядчиком и позволяет оценить правильность будущей установки. Наличие документа дает возможность оценить правильность предложенных вариантов.

Квалификация проектировщиков – кто должен выполнять раздел ОВ и кого лучше искать

Подразумевается, что любая проектная организации должна строго соблюдать нормативную базу, учитывать требования безопасности и технического задания заказчика. Однако проектирование вентиляционных систем, особенно при реконструкции и капремонте уже существующих зданий и помещений, требует особой квалификации и навыков инженеров, экспертов и иных специалистов.

При выборе проектировщика нужно учесть опыт работы с технической и строительной документацией на вентиляцию и кондиционирование, изучить примеры ранее выполненных работ. Проектная организация, которая дорожит деловой репутацией, всегда представит их для изучения.

Система вентиляции и кондиционирования воздуха жилых зданий

Все жилые здания в обязательном порядке оборудуются системой вентиляции. Малоэтажные жилые дома, в основном, проектируются с естественной вентиляцией, которая работает по следующему принципу: приток воздуха осуществляется через форточки и неплотности окон и дверей, а удаляется через специальные вентиляционные отверстия на кухне, с/у или кладовке (вытяжная вентиляция). За счет этого в жилых помещениях образуется движение воздушных масс, называемое воздухообменом.

Система вентиляции многоэтажных жилых домов, помимо естественной, может быть и принудительной. В данном случае принцип работы вентиляции заключается в следующем:

1. Воздухообмен в жилых помещениях происходит за счет притока «свежего» воздуха из системы приточной вентиляции, которая приводит воздушные потоки в движение при помощи вентиляторов.

2. Удаление «грязного» воздуха происходит по такому же принципу, что и при естественной вентиляции, при помощи вытяжной вентиляции.

Помимо этого, в многоэтажных жилых зданиях высотой более 28м необходимо предусматривать противодымную вентиляцию, которая предназначена для предотвращения поражающего воздействия на людей и материальные ценности продуктов горения, распространяющихся во внутреннем объеме здания при возникновении пожара.

Для чего нужно техобслуживание вентиляционных установок

Во всех сложных механических системах со временем могут возникать неисправности и регулировки. Это также относится к системам с принудительной циркуляцией воздуха. Техническое обслуживание вентиляционных установок (ТОУ) проводится для предотвращения серьезных поломок и восстановления сниженной производительности. Если устройство эксплуатируется в течение длительного времени, в нем появляются признаки неисправности:

1. Снижается производительность системы. Снижается воздухообмен, параметры микроклимата в помещении не поддерживаются. Одной из причин является засорение впускных воздушных фильтров.
2. Впускные воздушные фильтры засоряются, что приводит к уменьшению поступления воздуха. Атмосфера в Москве и крупных городах России насыщена частицами пыли.
3. Повышенный шум и вибрация во время работы из-за изношенных подшипников, ремней привода вентилятора.
4. Неприятный запах в помещениях из-за скопления грязи в воздуховодах и образования плесени.
5. Утечка воды из дренажной системы из-за засорения или утечки.
6. Сбои автоматики, приводящие к неправильному включению (отключению) агрегата, нарушению режимов работы.

   При обслуживании установок вентиляции и кондиционирования воздуха часто выявляются скрытые дефекты и причины, по которым установки нуждаются в регулировке или замене:

• перемещение промышленных технологических установок;
• изменения нагрузки на систему;
• изменения в здании;
• изменения в требованиях к качеству воздуха и т.д.

Ключевые преимущества дизайна

Составление проекта завершается выдачей заказчику документа, в котором представлена ​​концепция системы вентиляции квартиры, частного дома, офиса или любого другого помещения. Конструкция определяет точное расположение воздуховодов, вентиляционных решеток и прочего оборудования.

С помощью плана также можно узнать характеристики отдельных узлов и оборудования системы вентиляции, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Одним из основных недостатков проектирования вентиляции при реконструкции сооружения является составление плана без выезда специалистов для осмотра объекта. В результате результирующая мощность системы не покрывает объем данного помещения, а увеличение нагрузки ускоряет выход оборудования из строя

Конструкция сводит к минимуму дальнейшие конфликтные ситуации между заказчиком и подрядчиком и позволяет оценить правильность будущей установки. Наличие документа дает возможность оценить правильность предложенных вариантов.

Важность соблюдения норм заземления воздуховодов

Соблюдение норм заземления воздуховодов вентиляции является крайне важным аспектом проектирования и эксплуатации систем вентиляции. Заземление воздуховодов необходимо для обеспечения безопасности и надежности работы системы.

Одной из основных причин соблюдения норм заземления является защита от статического электричества. Воздух, проходящий через воздуховоды, может накапливать статический заряд, который может вызвать искрение и возгорание. Заземление воздуховодов позволяет эффективно разрядить статический заряд и предотвратить возможные аварийные ситуации.

Кроме того, правильное заземление воздуховодов обеспечивает защиту от электрического разряда. Воздуховоды могут быть подвержены воздействию электрического тока, например, в случае короткого замыкания или перенапряжения. Заземление позволяет отводить электрический ток в землю и защищает систему вентиляции от повреждений и возможных аварий.

Также, соблюдение норм заземления воздуховодов способствует защите от электромагнитных помех. Воздуховоды могут быть подвержены воздействию электромагнитных полей, которые могут вызывать сбои и помехи в работе системы вентиляции. Заземление воздуховодов позволяет отводить электромагнитные помехи в землю и обеспечивает нормальное функционирование системы.

Важно отметить, что соблюдение норм заземления воздуховодов необходимо не только на проектируемых объектах, но и в существующих системах вентиляции. Регулярная проверка и обслуживание заземления позволяет обнаружить и устранить возможные нарушения, обеспечивая безопасность и надежность работы системы вентиляции

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

• напор воздуха извне;
• потребность в подогреве притока зимой;
• необходимая мощность этого прогрева;
• общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

• только обеспечивать поступление воздуха извне;
• только выбрасывать наружу загрязненный воздух;
• комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Нормативно-правовая база для проектирования

При планировке систем вентиляции следует учитывать ряд отечественных и зарубежных нормативно-правовых актов. С основными из них мы сейчас кратко ознакомимся.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому проектирование определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

Проектирование вентиляционной системы должно выполняться с учетом нормативно-правовых актов.

В список обязательных строительных норм и правил входят следующие документы:

• «Отопление, вентиляция и кондиционирование» — СНиП 41-01-2003;
• «Строительная климатология» — СНиП 23-01-99;
• «Защита от шума» — СНиП 23-03-2003;
•  «Общественные сооружения и здания» — СНиП 2.08.02-89;
• «Пожарная безопасность» — СНиП 21-01-97;
• «Дома жилые одноквартирные» — СНиП 31-02-2001;
• «Производственные здания» — СНиП 31-03-2001;
• «Здания жилые многоквартирные» — СНиП 31-01-2003;
• «Общественные здания» – СНиП 31-05-2003;
• «Складские здания» — СНиП 31-04-2001;
• «Санитарно-эпидемиологические требования» — СанПиН 2.1.2.1002-00.

Выполнение расчетов

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена

Объем поступаемого воздуха зависит от количества проживающих, площади помещения

Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · L_n, где:

• L – нужная выработка приточной системы (м³/ч);
• N – число человек;
• L_{n –} норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

• L – нужная выработка приточной системы (м³/ч);
• p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
• S – площадь комнаты (м²);
• H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет

Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях

Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

• определение характеристик наиболее протяженного отдела трубопровода;
• координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет

При наличии шума на трубы вентиляции монтируется глушитель

Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.
