В чём отличие кабеля от провода и что выбрать

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

• Описание и характеристики кабеля NYM
• Какой кабель лучше ВВГнг или NYM
• 5 способов закрепить кабель в стене

Кабель и провод — определение в ПУЭ

Пластмассовая или резиновая магистраль, обладающая несколькими изолированными проводниками, называется кабелем. Объединение защищенных участков в общую систему производится для дополнительной защиты от внешнего воздействия, удобства установки и использования.

Специальные кабели выделяются наличием броневого кожуха, предназначенного для предупреждения возможных повреждений во время механического контакта.

Под кабелем подразумевается одножильный, многожильный носитель. Он оснащен трубчатой изоляцией или полым стержнем из металла, сечение жил в изделии начинается от 1,5 мм.

Чем кабель отличается от проводов по ПУЭ: считается число присутствующих жил, вариант изоляции, маркировка, назначение.

Двойная изоляционная система в первом варианте позволяет пропустить больший ток и напряжение по сравнению со вторым. Итоговая разница составит у кабеля несколько сотен киловольт.

Провод – определение

Что это такое, где применяются

Ключевыми особенностями кабелей являются:

• защищенность в условиях механического и агрессивного воздействия;
• продолжительный эксплуатационный срок;
• номинальный уровень напряжения.

Изолированные системы используются для проведения электрических сетей в земле, под водой, в шахте, местах с повышенной опасностью пожара, при активной коррозии.

Кабеля являются изделиями с единственным или несколькими изолированными проводниками. Дополнительное покрытие броневой защитой предусмотрено в случаях, когда они предназначены для применения в условиях предположительных механических повреждений.

В зависимости от области применения, выделяют несколько разновидностей кабелей:

• Контрольный — применяется при питании техники в условиях низкого напряжения, для формирования линий контроля. Жилы с сечением от 0,75 до 10 мм квадратных изготавливаются из меди, алюминия.
• Радиочастотный — обеспечивает связь между различными радиотехническими агрегатами. Создается на основе центральной медной жилы, внешнего проводника. Изоляция представлена полиэтиленом, ПВХ.
• Силовой — передача и распределение электроэнергии при помощи силовых, осветительных установок проходит через кабельные линии. Изделия изготавливаются с алюминиевыми, медными жилами, заключенными в полиэтиленовую, бумажную, резиновую, поливинилхлоридную оплетку. Дополнительно присутствует защитная оболочка.
• Управляющий — используется в автоматических системах. Выпускается на основе меди, оболочка создается из пластика. Присутствует защитный экран, предотвращающий повреждения и электромагнитные помехи.

Сфера применения

Под проводами подразумеваются изделия с одним неизолированным или несколькими изолированными проводниками. Оплетка, в зависимости от условий, выполняется из проволоки, волокнистого материала. Принято различать:

• без использования покрытия — «голые»;
• с резиновой или пластмассовой изоляцией — «изолированные».

В качестве материала для жил используется медь, алюминий и иные металлы. Монтаж электропроводки проводится из одного материала:

• алюминиевая — обладает легким весом, более дешевая, с высокими антикоррозийными свойствами;
• медная — характеризуется лучшим проведением электричества.

К минусам алюминия относят высокую степень окисления на воздухе. Подобное явление провоцирует разрушение соединений, сильный нагрев зоны стыковки, падению показателей напряжения.

Провод бывает защищенным, покрытым дополнительной оболочкой, и незащищенным. Сфера применения позволяет провести его дополнительную классификацию:

• монтажный — применяется в электрическом щитке с целью фиксированного, гибкого монтажа, используется при изготовлении электронных аппаратов, радио;
• силовой — необходим для прокладки сети;
• установочный — подключение системы электропередачи, установки допускается как внутри помещений, так и в уличных условиях.

К отдельной категории проводов относят шнуры. Они применяются для подвижных соединений. Отличаются показателями плотности изоляции жил, большой мощностью и сечением.

Область использования

НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ

По назначению кабели могут быть:

• силовые – для передачи электроэнергии;
• управляющие – для систем автоматики;
• контрольные – для низковольтных линий питания и контроля приборов, например, в системах сигнализации;
• радиочастотными –для передачи высокочастотных сигналом, подключения антенн и пр.

Классификация по способу исполнения:

• материалу проводника;
• количеству жил;
• типу жил (однопроволочные и многопроволочные) и их сечению;
• виду и материалу изоляции изоляции.

Провода, как входящие в состав кабеля, так используемые самостоятельно различаются материалом токопроводящей жилы: медь или алюминий.

Основными преимуществами алюминиевых жил являются невысокий удельный вес вес и относительно низкая стоимость. К недостаткам относится малая прочность на изгиб и возникающее при контакте с воздухом окисление на поверхности.

В процессе окисления образуется слой с плохой проводимостью, который особенно опасен в местах контактных соединений. Алюминий может применяться в проводах и кабелях, которые в процессе эксплуатации не подвергаются механическим воздействиям, например, провод, проложенный в стене или кабель, проложенный под землей.

Медные провода, в отличии от алюминиевых, обладают большей гибкостью, и лучшей проводимостью. Надежность медных проводов также выше, но они дороже алюминиевых. При контакте с воздухом медь также окисляется, но образующийся слой имеет низкое переходное сопротивление и на качество контакта практически не влияет.

Провода могут быть как однопроволочными, так и многопроволочными.

Количество и диаметр скрученных проволок в многопроволочных жилах могут быть разными. Чем тоньше проволока, тем большей гибкостью обладает провод.

Электропроводящие свойства изделия от количества проволок практически не зависят.

По количеству жил кабели, в отличие от проводов, бывают одножильными, двухжильными, трехжильными и многожильными (от четырех и более). Основная разница в том, что кабель состоит только из изолированных жил, не зависимо от их количества.

Площадь поперечного сечения влияет на величину силы тока, который может пропускать проводник. Выбирать кабельную продукцию нужно с учетом подключаемой нагрузки (подробнее).

Для недопущения перегрева проводов, должен быть обеспечен достаточный запас по току. При этом медные выдерживают силу тока большую, чем алюминиевые такого-же сечения.

Как расшифровать марку кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил —

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

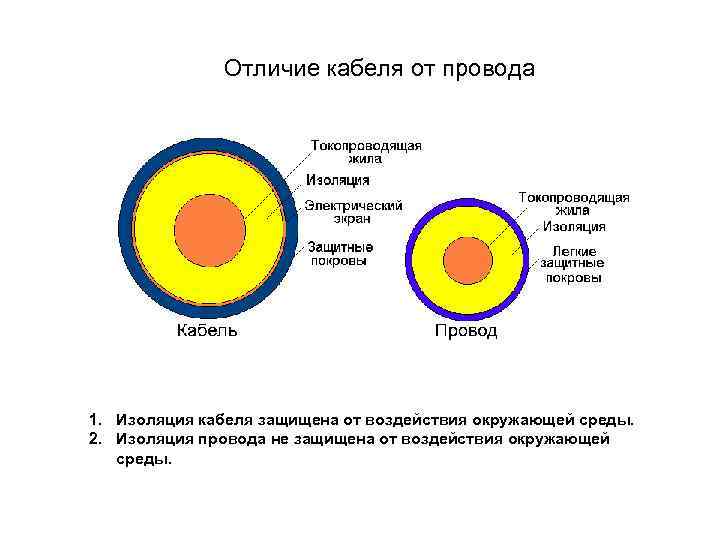

Чем отличаются провод и кабель?

Что отличает провод от кабеля?

Основная разница между проводом и кабелем заключается в количестве проводников, которые они содержат. Провод обычно имеет один проводник, в то время как кабель может содержать множество проводников, даже до нескольких десятков.

Кроме того, провод может иметь незащищенную оболочку или не иметь ее вовсе, в то время как кабель имеет оболочку, которая является защитой для проводников внутри.

Чем отличается кабель от провода?

Кабель отличается от провода не только количеством проводников и наличием оболочки, но и своими функциональными возможностями. Кабель может быть специально разработан для определенных условий эксплуатации или требований передачи данных. Например, есть кабели, предназначенные для передачи сигналов в аудио- и видеотехнике, а также кабели, предназначенные для передачи данных в компьютерных сетях.

Кабель также может использоваться для передачи не только электрического сигнала, но и других типов сигналов, таких как оптические сигналы или сигналы связи. Таким образом, кабель может быть более универсальным и иметь более широкий спектр применения, чем обычный провод.

Таким образом, основная разница между проводом и кабелем заключается в их структуре, количестве проводников и функциональных возможностях. Провод обычно состоит из одного проводника без защитной оболочки, в то время как кабель может содержать множество проводников и иметь оболочку для защиты и дополнительных возможностей передачи сигналов.

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

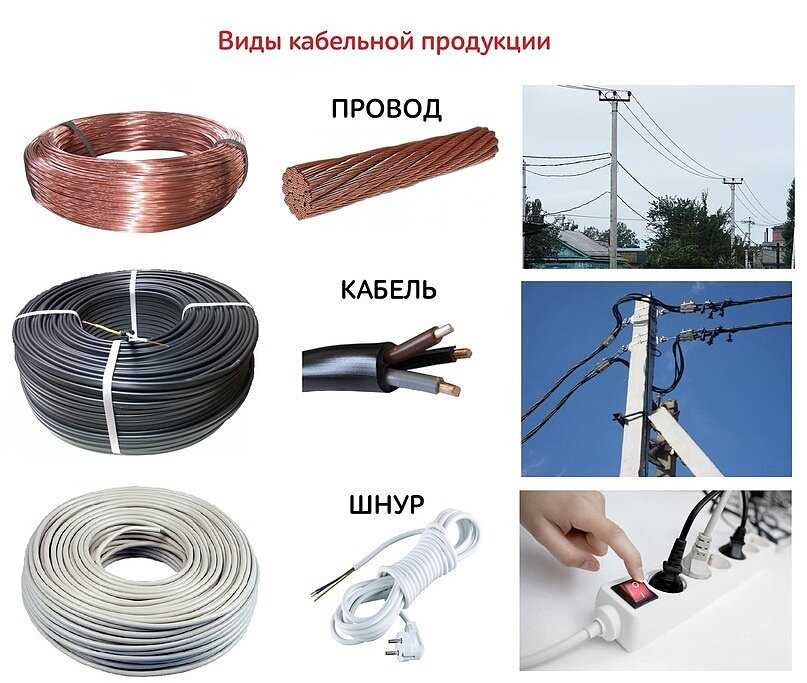

Виды кабелей и проводов

Провода принято разделять на два вида:

1. Многожильный.
2. Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Установочные провода

Более точное разделение электротехнических проводов требует описания и существующих вариаций данных изделий. Одним из них является установочный провод, который предназначен для установки осветительных и силовых линий в помещениях и на открытом воздухе. Их токоведущими элементами выступают жилы, обеспеченные пластиковой изоляцией. Внешняя защита ориентирована на предотвращение механических повреждений, что вновь позволяет зафиксировать то, чем отличается кабель от провода.

В чем разница между оболочками, уже было описано. Аналогичные отличия можно перенести и на установочный провод, в котором не предусматривается наличие брони и даже металлического покрова. Более того, некоторые разновидности и вовсе не имеют дополнительной защиты.

Что такое кабель

У кабеля тоже бывает одна жила или несколько, но они всегда находятся в изоляции и в общей оплетке. То есть кабеля с неизолированными жилами и без защитной оболочки не бывает. Это обеспечивает данному электротехническому изделию более широкую область применения, позволяя прокладывать его и в воде, и под землей, без использования дополнительных защитных средств. Исходя из того, какое напряжение может поддерживать кабель, он является высоковольтным или низковольтным. Этот параметр напрямую зависит от толщины изоляционного слоя.

Есть еще и специальные кабели, применяемые в связи с целью передать сигнал высокой частоты. К таким изделиям можно отнести коаксиальный фидер или витую пару.

Главные особенности кабеля:

• У любого кабеля должны быть и изолированные жилы, и обязательная внешняя оболочка. Она изготавливается из поливинилхлорида, металлических и прочих материалов.
• У большинства таких изделий предусмотрена дополнительная изоляционная защита, функция которой – не допустить возгорания.
• Благодаря надежной оболочке кабель можно долгое время эксплуатировать в любой среде, что позволяет прокладывать его по дну водоемов или в земле.
• Есть рассчитанные на напряжение до 1 кВ низковольтные и высоковольтные изделия – для напряжения более 1 кВ.
• Кабелем считаются практически все проводники, используемые в сфере связи.

Расшифровка маркировки кабеля: как отличить

В силу обширности кабельной номенклатуры стоит разобраться с маркировкой кабелей, наиболее используемых в строительстве. Любая маркировка кабеля состоит из букв и цифр.

Значение букв и их различие

Для примера очень распространенный кабель АВВГ (ож)-0,66 кВ 4×35.

4×35 — данный кабель имеет 4 жилы по 35 мм² каждая. Количество жил у большинства групп кабелей от 1 до 5, но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. Диапазон сечений от 1,5 до 800 мм² для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38-1 кВ), на среднее (6-35 кВ) и высокое (110-500 кВ) напряжение.

• (ож) — исполнение одножильное. Это значит, что жила монолитная, цельнотянутая. Если в марке «ож» отсутствует, то это значит по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).
• Г — гибкий или небронированный.
• В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В — винил.
• А — алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

• АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости;
• АВВГз. С заполнением, заполнение из резиновой смеси;
• АВВГнг-LS — нг- негорючий, ПВХ пластикат пониженной горючести, LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

АВБбШв:

• Б — броня из стальных лент;
• Ш — шланг защитный из ПВХ пластиката;
• в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

• С — свинцовая оболочка;
• 2л — две лавсановые ленты;
• Г — голый. Защитный покров из двух стальных оцинкованных лент;
• К — защитный покров из круглых стальных оцинкованных проволок;
• Ц — изоляция бумажная, пропитанная не стекаемым составом.

АКВВГЭ:

• К — контрольный;
• Э — экран общий из алюминиевой фольги поверх скрученных жил.

АПвБбШп:

• П — изоляция из силанольносшитого полиэтилена;
• п — наружная оболочка из полиэтилена.

АПвПу2г:

• у — усиленная оболочка из полиэтилена;
• 2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана;
• КГ — кабель гибкий.

Какой кабель лучше: многожильная жила или монолит

Таблица: диаметр провода – сечение провода

Каждый вид кабельной продукции предназначен для определённой области использования. Нужно разобраться, что лучше применять и в каких условиях.

Многожильные провода и кабели применяют там, где требуется изгиб коммуникаций. Например, гибкий провод ПВС исполняет роль гибкого шнура для подсоединения электрических устройств к сети. Срок службы многожильных изделий значительно короче моножил. Это объясняется постоянным механическим воздействием, что приводит к износу внутренней структуры проводников.

Монолитный кабель не выдерживает никаких деформаций. Его можно изогнуть только раз при монтаже, иначе моножила просто переломится. Многожильные кабели особенно нужны в тех местах, где существует вибрация. Чем больше жилок, тем больше кабель устойчив к износу. Многожильные изделия используются в авиации и всех видах транспорта.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Кабель

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

• силовые;
• монтажные;
• связи;
• управления;
• радиочастотные;
• оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

1. токопроводящая жила;
2. ее изоляция;
3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

• по проводимости;
• сечению (диаметру);
• материалу;
• типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЕЙ И ПРОВОДОВ

По назначению провода делятся на:

• силовые (передача электроэнергии);
• установочные (подключение к системам электропередачи);
• монтажные (используются в электро и радиоприборах, щитовых и т.д.);
• шнуры (служат для подключения электроприборов к сети).

Выбирать кабельную продукцию нужно исходя из нагрузки сети, условий эксплуатации и способа прокладки.

Например:

1. Кабель с двойной изоляцией подойдет используется при наружной прокладке. Кроме того, он должен быть защищен от ультрафиолетового излучения.

При открытой прокладке оптимальным решением будет использование изделий с изоляцией из сшитого полиэтилена.

2. Жесткий алюминиевый или медный кабель можно использовать для прокладывания подземных линий, мягкий с многопроволочными медными жилами для подключения подвижных устройств и механизмов.

3. В сауне или другом помещении с повышенной температурой должен использоваться термостойкий влагозащищенный кабель.

При монтаже электропроводки требуется соблюдение определенных норм и правил, касающиеся, в том числе и выбора типа и марки используемой кабельно проводниковой продукции.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

• силовые;
• контрольные;
• управляющие;
• коммуникации связи;
• радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.
