Что такое активное сопротивление

2.1. Цепь переменного тока с активным сопротивлением.

Под действием приложенного напряжения u=U_msinw
в цепи возникает ток
, совпадающий по фазе с приложенным напряжением. Разделив на
левую и правую часть этого выражения, получим закон Ома для действующих
значений .

Мощность, выделяемая на активном сопротивлении R, называется активной
мощностью P и характеризует необратимый переход электрической
энергии в тепловую P=UI

Для количественного измерения активной мощности используется ватт (Вт).

2.2.1 Цепь переменного тока с индуктивным сопротивлением.

Под действием приложенного напряжения возникает ток i=I_msinwt,
и возникает меняющееся магнитное поле, создающее ЭДС самоиндукции e_L
препятствующее изменению тока.

, где
L-индуктивность. По 2-ому закону Кирхгофа u+e_L=0.
Поэтому

или

, где U_m = w LI_m
.

При напряжение
приобретает амплитудное значение U_m = w
LI_m .

– закон
Ома для цепи с индуктивностью, где – wL
– индуктивное сопротивление.

Разделив левую и правую часть на
, получим закон Ома для действующих значений
&nbsp &nbsp &nbsp &nbsp(2.1)

Ток отстает по фазе от приложенного напряжения на 90.

Средняя за период мощность в цепи с индуктивностью равна 0, т.к. энергия
электрического тока переходит в энергию магнитного поля, а затем обратно.
Для количественной оценки интенсивности обмена энергией между источником
и катушкой используется реактивная мощность Q=IU. Единица измерения
мощности Вольт-ампер реактивный (ВАр).

2.2.2 Цепь переменного тока, содержащая емкость.

Предположим, что напряжение на емкости меняется по гармоническому закону
u_C=U_msin wt.

Так как , где
q=CU_C – заряд конденсатора.

При ток приобретает
амплитудное значение

I_m = wCU_m
отсюда
, где – емкостное
сопротивление. Закон Ома .

Разделив левую и правую часть на ,
получаем закон Ома для цепи с емкостью

Среднее за период напряжение в цепи с емкостью равно 0.

В цепи с емкостью ток опережает по фазе на 90 приложенное
напряжение. Для объяснения этого фазового сдвига необходимо отметить,
что при включении конденсатора в цепь переменного тока i напряжение
на конденсаторе возникает только после разделения зарядов на обкладках
при протекании тока .

Следовательно, напряжение появляется после протекания тока, что аналогично
повышению уровня жидкости (аналог напряжения) при заливании сосуда (аналог
тока).

Средняя за период мощность в цепи с емкостью также равна 0, т.к. энергия
электрического тока переходит в энергию электрического поля конденсатора
и наоборот и для оценки интенсивности этого обмена также используется
реактивная мощность Q (аналогично в цепи с индуктивностью).

Сопротивление кабелей с бумажной, резиновой и поливинилхлоридной изоляцией на напряжение 6 — 35 кВ

3. Справочник по проектированию электроснабжению. Ю.Г. Барыбина. 1990 г. Таблица 2.63, страницы 175-176.

4. Справочная книга электрика. Григорьева В.И. 2004г. Таблицы 3.9.7; 3.9.11; страницы 448-449

Если значения активных и реактивных сопротивлений кабелей, вы не нашли в приведенных таблицах. В этом случае, сопротивление кабеля можно определить по приведенным формулам с подстановкой в них фактических параметров кабелей.

Методика расчета представлена в книге: «Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г, страницы 45-48».

Активное сопротивление кабеля

1. Активное сопротивление однопроволочной жилы, определяется по формуле 2-1, Ом:

• l — длина жилы, м;
• s – поперечное сечение жилы, мм2, определяется по формуле: π*d 2 /4;
• d – диаметр жилы кабеля;
• α₂₀ – температурный коэффициент сопротивления, равный при 20 °С:
• 0,00393 1/град – для меди;
• 0,00403 1/град – для алюминия;
• ρ₂₀ – удельное сопротивление материала жилы при 20 °С (температура изготовления жилы), можно принять согласно книги «Справочная книга электрика. Григорьева В.И. 2004г.» Таблица 1.14, страница 30.

tж – допустимая температура нагрева жилы, согласно ПУЭ п.1.3.10 и 1.3.12.

2. Активное сопротивление многопроволочной жилы определяется также по формуле 2-1, но из-за конструктивных особенностей многопроволочной жилы, вместо значений ρ₂₀ вводиться в формулу ρ_р равное:

• 0,0184 Ом*мм2/м – для медных жил;
• 0,031 Ом*мм2/м – для алюминиевых жил.

3. Удельное активное сопротивление жилы, отнесенное к единице длины линии 1 км, определяется из следующих зависимостей, Ом/км:

Индуктивное сопротивление кабеля

1. Удельное реактивное (индуктивное) сопротивление кабеля определяется по формуле 2-8, Ом/км:

• d – диаметр жилы кабеля.
• lср – среднее геометрическое расстояние между центрами жил кабеля определяется по формуле :

• l_А-В — расстояние между центрами жил фаз А и В;
• l_В-С — расстояние между центрами жил фаз В и С;
• l_С-А — расстояние между центрами жил фаз С и А.

Определить активное и индуктивное сопротивление кабеля марки АВВГнг(А)-LS 3х120 на напряжение 6 кВ производства «Электрокабель» Кольчугинский завод». Длина кабельной линии L = 300 м.

1. Определяем поперечное сечение токопроводящей жилы кабеля имеющую круглую форму:

S = π*d 2 /4 = 3,14*13,5 2 /4 = 143 мм 2

Расчет поперечного сечение секторной жилы, а также размеры секторных жил на напряжение 0,4 — 10 кВ представлен в статье: «Расчет поперечного сечения секторной жилы кабеля«.

где: d = 13,5 мм – диаметр жилы кабеля (многопроволочные уплотненные жилы), определяется по ГОСТ 22483— 2012 таблица С.3 для кабеля с токопроводящей жилой класса 2. Класс токопроводящей жилы указывается в каталоге завода-изготовителя кабельной продукции.

Ниже представлена классификация жил кабелей, согласно ГОСТ 22483— 2012:

2. Определяем удельное активное сопротивление кабеля марки АВВГнг(А)-LS 3х120, отнесенное к единице длины линии 1 км, Ом/км:

• l = 1000 м – длина жилы, м;
• α₂₀ – температурный коэффициент сопротивления, равный при 20 °С:
• 0, 00393 1/град – для меди;
• 0,00403 1/град – для алюминия;
• ρ_р – удельное сопротивление материала многопроволочной жилы, равное:
• 0,0184 Ом*мм2/м – для медных жил;
• 0,031 Ом*мм2/м – для алюминиевых жил;
• tж = 65 °С — допустимая температура нагрева жилы, для кабеля напряжением 6 кВ, согласно ПУЭ п.1.3.10.

3. Определяем удельное активное сопротивление кабеля, исходя из длины кабельной трассы:

где: L = 0,3 км – длина кабельной трассы, км;

4. Определяем среднее геометрическое расстояние между центрами жил кабеля, учитывая что жилы кабеля расположены в виде треугольника.

• l_А-В = 20,3 мм — расстояние между центрами жил фаз А и В;
• l_В-С = 20,3 мм — расстояние между центрами жил фаз В и С;
• l_С-А = 20,3 мм — расстояние между центрами жил фаз С и А.

Что бы определить расстояние между центрами жил кабеля, нужно знать диаметр жил кабеля d = 13,5 мм и толщину изоляции жил из поливинилхлоридного пластиката dи.ж = 3,4 мм, согласно ГОСТ 16442-80 таблица 4. Определяем расстояние между центрами жил фаз равное 20,3 мм (см.рис.1).

5. Определяем удельное реактивное (индуктивное) сопротивление кабеля марки АВВГнг(А)-LS 3х120, Ом/км:

где: d = 13,5 мм – диаметр жилы кабеля;

6. Определяем удельное реактивное сопротивление кабеля, исходя из длины кабельной трассы:

Таблица и расчет по формуле

Как показывает таблица, поверхностный эффект не критично влияет на проводники, состоящие из цветных металлов и работающие при переменном напряжении с частотой 50 Гц. Поэтому для выполнения расчетов, сопротивления таких кабелей под действием постоянного и переменного тока принимаются условно равными.

Кроме таблицы, для расчетов проводников из алюминия и меди используется специальная формула r = (l * 10 3 )/ γ 3 * S = r * l, в которой l – длина (км), γ – удельное значение проводимости конкретного материала (м/ом * мм 2 ), r – активное сопротивление 1 км кабеля (Ом/км), S – поперечное сечение (мм 2 ).

Значение активного сопротивления кабелей зависит также от температуры окружающей среды. Для того чтобы вычислить r при точной температуре Θ, необходимо воспользоваться еще одной формулой r = r₂₀ * = (l * 10 3 )/ γ₂₀ * S * . Здесь α является температурным коэффициентом сопротивления, r₂₀ – активное сопротивление при t 20 C, γ₂₀ – удельная проводимость при этой же температуре. Эти расчеты необходимы, когда определяется точное активное и индуктивное сопротивление какого-либо проводника.

Активное сопротивление стальных проводов существенно превышает аналогичный показатель проводников из цветных металлов. Это связано с более низкой удельной проводимостью и наличием поверхностного эффекта, выраженного намного ярче по сравнению с медными и алюминиевыми проводами. Кроме того, в линиях со стальными проводами активная энергия значительно теряется на перемагничивание и вихревые токи, поэтому такие потери становятся дополнительным компонентом активного сопротивления.

У стальных проводников существует зависимость активного сопротивления от величины протекающего тока, поэтому в расчетах неприемлемо использование постоянного значения удельной проводимости.

Активное сопротивление катушки

Активное сопротивление обуславливается омической характеристикой проводов обмотки. При работе на низких частотах, омическое сопротивление не зависит от частоты. В мощных устройствах необходимо учитывать эффект близости, который заключается в том, что токи и образуемое ими магнитное поле вызывают вытеснение тока в проводах соседних витков. В результате, снижается эффективное используемое сечение провода и растет его омическое сопротивление.

Обратите внимание! На высоких частотах проявляется скин-эффект, который заключается в том, что ток вытесняется в поверхностные слои провода. В результате этого снижается используемое сечение кабеля

Для снижения скин-эффекта вместо одного проводника используют жгут из нескольких более тонких – литцендрат, либо поверхность провода покрывают слоем серебра, поскольку оно обладает наименьшим удельным сопротивлением.

Скин-эффект

В мощных электромагнитных системах (ускорители частиц) для снижения активного сопротивления, используется свойство сверхпроводимости – полное исчезновение сопротивления при охлаждении некоторых материалов ниже критической температуры.

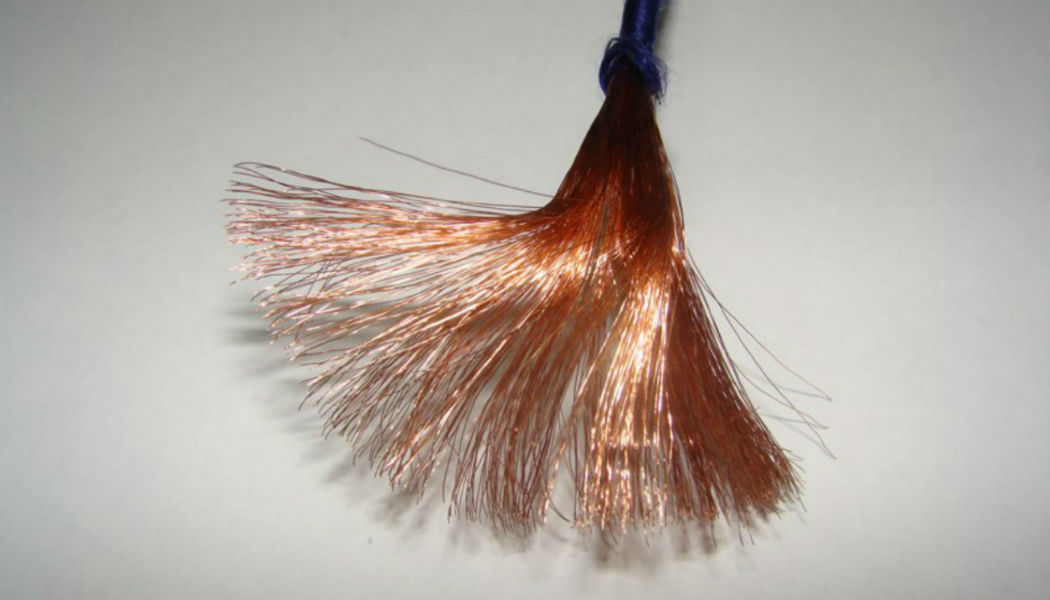

Провод литцендрат

Во многих случаях применения катушек индуктивности следует учитывать влияние активного сопротивления обмоток. Данный параметр может отрицательно влиять не только путем снижения добротности, но и вызывать повышенный нагрев проводников обмоток в том случае, когда устройство работает с большими токами.

Что надо знать про электрические процессы

Если говорить простым языком, то под сопротивлением принято понимать свойство среды, по которой протекает электрический ток, снижающее его величину.

Так работают провода и изоляторы высоковольтной линии электропередач, показанные на верхней картинке, да и любое вещество.

Изоляторы обладают очень высокими диэлектрическими свойствами, изолируют высоковольтное напряжение, присутствующее на токоведущих шинах от контура земли. Это их основное назначение.

Провода же должны максимально эффективно передавать транслируемые по ним мощности. Их создают так, чтобы они обладали минимальным электрическим сопротивлением, работали с наименьшими потерями энергии на нагрев.

В этом случае передача электричества от источника напряжения к потребителю на любое расстояние будет проходить эффективно.

Приведу для примера картинку из предыдущей моей статьи.

Ее, как и верхнюю, можно представить таким обобщенным видом.

На внешнем участке цепи токоведущие жилы отделены друг от друга воздушной средой и слоем изоляции с высокими диэлектрическими свойствами.

Хорошей проводимостью обладают токоведущие жилы. Подключенный к ним электрический прибор функционирует оптимально.

Как работает резистор

Ток в металлах проходит под действием приложенного напряжения за счет направленного движения электронов. При этом они соударяются, встречаются с положительно и отрицательно заряженными ионами.

Такие столкновения повышают температуру среды, уменьшают силу тока.

За направление электрического тока в электротехнике принято движение заряженных частиц от плюса к минусу. Электроны же движутся от катода к аноду.

Электрическое сопротивление металла зависит от его структуры и геометрических размеров.

Аналогичные процессы протекают в любой другой токопроводящей среде, включая газы или жидкости.

Какие существуют виды сопротивлений

В домашних электрических приборах используется большое разнообразие резисторов с постоянной или регулируемой величиной.

Они ограничивают величину тока всех бытовых устройств, а в наиболее сложных модулях их количество может достигать тысячи или более. Резисторы работают практически во всех схемах.

При использовании в цепях переменного тока они обладают активным сопротивлением, а конденсаторы и дроссели — реактивным.

Причем, на конденсаторах создается емкостное сопротивление, а у дросселей — индуктивное.

Реактивная составляющая на конденсаторах и дросселях сильно зависит от частоты электромагнитного колебания.

2 Шутки электриков о токах через конденсатор и дроссель

Их я привожу потому, что они позволяют запомнить характер прохождения тока через реактивные элементы.

Шутка №1 о емкости

В домашней сети и внутри многих приборов работают переменный и постоянный токи. Они по-разному ведут себя, если встречают на своем пути конденсатор.

Поскольку он состоит из двух токопроводящих пластин, разделенных слоем диэлектрика, то его обозначают на схемах двумя жирными черточками, расположенными параллельно. К их серединам подключены провода, нарисованные перпендикулярными линиями.

Переменный ток имеет форму гармоничной синусоиды, состоящей из двух симметричных половинок.

Такая гармоника движется от начала координат, встречает на своем пути обкладки, переваливается через них и, скатившись, начинает обгонять приложенное напряжение.

Постоянный ток таким свойством не обладает. Его тупой конец просто упирается в обкладку и останавливается. Пройти через конденсатор он не может. Это для него непреодолимое препятствие.

Шутка №2 о дросселе

Индуктивность выполнена витками изолированного провода. Любой ток проходит по нему. Но синусоида своими волнами путается в витках катушки, начинает отставать от напряжения.

Постоянка же спокойно перемещается внутри провода дросселя без ощущения какого-либо значительного противодействия. Поэтому постоянное напряжение может своим током спалить дроссель, созданный для работы на переменке.

Что же это за зверь: сверхпроводимость

Сто лет назад выявлена способность определенных металлов полностью терять свое сопротивление электрическому току при сверхнизких температурах. Выглядит этот процесс следующим образом.

Со сверхпроводниками домашний мастер не работает

Но на верхнюю часть приведенного графика рекомендую обратить внимание: нагрев металла повышает его электрическое сопротивление

При электротехнических расчетах, требующих получения точного результата, необходимо учитывать температурный коэффициент, взятый из справочников.

Активное сопротивление в цепи переменного тока

Определим величину тока в цепи переменного тока с чисто активным сопротивлением.

Рис. 3. Схема с чисто активной нагрузкой.

Для переменного тока закон, по которому меняется мгновенное значение напряжения, имеет следующий вид:

$$U=U_m sin(\omega t+\varphi)$$

Мгновенное значение тока через любой элемент находится по закону Ома:

$$I ={U \over R}$$

Подставляя предыдущую формулу в закон Ома, получим:

$$I={U_m sin(\omega t+\varphi)\over R}=I_m sin(\omega t+\varphi)$$

Из этой формулы видно, что колебания силы тока в цепи с чисто активным сопротивлением имеют ту же частоту и фазу, что и колебания напряжения. Ток в цепи в любой момент времени возрастает пропорционально напряжению. Амплитуда активного сопротивления постоянна. А значит, действующие значения переменного напряжения и тока также можно находить по закону Ома.

Это важная особенность активного сопротивления. Оно не обладает инерционностью, ток и напряжение через него изменяются синфазно. Вся энергия движущихся по активному сопротивлению зарядов сразу преобразуется в тепловую (и, возможно, механическую).

Отсюда следует, что энергия, выделяемая на активном сопротивлении в цепи переменного тока, находится непосредственно из закона Джоуля-Ленца с использованием действующих значений:

$$А = I^2Rt$$

Указанные соотношения справедливы только для чисто активных сопротивлений. Для сопротивлений, которые имеют реактивную составляющую, к примеру, для катушки индуктивности, зависимость мгновенного значения тока сложнее, и закон Джоуля-Ленца в таком виде использовать нельзя.

Любой реальный проводник обладает некоторой индуктивностью, а между любыми частями реальных проводников и элементов существует некоторая электроемкость. Поэтому чисто активных сопротивлений, строго говоря, не существует. Любое реальное активное сопротивление имеет некоторую реактивную составляющую. На низких частотах она очень мала, и ею пренебрегают. На высоких же частотах ею пренебречь нельзя, и она всегда оказывает заметное влияние на поведение и параметры цепи.

Что мы узнали?

Сопротивление, на котором энергия электрического тока выделяется в виде тепла, называется активным. Оно не обладает инерционностью. Ток, протекающий через активное сопротивление, синфазен с напряжением на нем, и его можно найти по закону Ома для действующих значений. Мощность, выделяемая на активном сопротивлении, можно найти по закону Джоуля-Ленца для действующих значений.

1. /10

   Вопрос 1 из 10

   Направленное движение зарядов по проводнику называется:

   • переменным электрическим током
   • постоянным электрическим током
   • активным сопротивлением
   • реактивным сопротивлением

Особенности активного сопротивления

Особенности активного сопротивления включают:

• Преобразование энергии: Одной из основных особенностей активного сопротивления является его способность преобразовывать электрическую энергию в другие формы энергии. Это может быть полезно, например, при использовании электрических моторов для привода механических устройств или использования светодиодов для генерации света.

• Управление энергией: Активное сопротивление может быть управляемым, что означает, что его электрические характеристики могут быть изменены или контролируемыми внешними сигналами. Например, в усилителе звука активное сопротивление используется для управления уровнем громкости или тональностью звука.

• Высокая эффективность: Активное сопротивление часто более эффективно по сравнению с пассивным сопротивлением. Это связано с тем, что активные компоненты, такие как транзисторы или интегральные схемы, могут работать с более высокой точностью и способны передавать большую мощность без значительного потери энергии.

• Многофункциональность: Активное сопротивление может выполнять различные функции в зависимости от его конструкции и применения. Оно может быть использовано для усиления сигналов, фильтрации шумов, изменения амплитуды или фазы сигнала, а также для модуляции или демодуляции сигналов.

Мгновенная мощность в цепи переменного тока с активным сопротивлением.

При переменных величинах напряжения и тока скорость преобразования электрической энергии в приемнике, т. е. его мощность, тоже изменяется. Мгновенная мощность равна произведению мгновенных величин напряжения и тока: p = U m sinωt * I m sinωt = U m I m sin 2 ωt

Из тригонометрии найдём

Более наглядное представление о характере изменения мощности в цепи дает график в прямоугольной системе координат, который строится после умножения ординат кривых напряжения и тока, соответствующих ряду значений их общего аргумента — времени t
.
Зависимость мощности от времени — периодическая кривая (рис. 13.2). Если ось времени t

поднять по чертежу на величину р = P m √2 = U m I m √2,

то относительно новой оси t’

график мощности является синусоидой с двойной частотой и начальной фазой 90°:

Таким образом, в первоначальной системе координат мгновенная, мощность равна сумме постоянной величины Р

= UmIm√2

и перемен- ной р’:

р = Р + р’

Анализируя график мгновенной мощности, нетрудно заметить, что мощность в течение периода остается положительной, хотя ток и напряжение меняют свой знак. Это получается благодаря совпадению по фазе напряжения и тока.

Постоянство знака мощности говорит о том, что направление потока электрической энергии остается в течение периода неизменным, в данном случае от сети (от источника энергии) в приемник с сопротивлением R, где электрическая энергия необратимо преобразуется в другой вид энергии. В этом случае электрическая энергия называется активной

.

Если R — сопротивление проводника, то в соответствии с законом Ленца — Джоуля электрическая энергия в нем преобразуется в тепло.

Конструкция и разновидности

Все типы катушек индуктивности имеют одинаковую конструкцию, независимо от области их использования. Особенности, внесенные для получения индивидуальных параметров, влияют на тип детали.

1. Соленоид. Компонент с увеличенной общей длиной обмоточного провода. Обмотка больше диаметра детали.
2. Тороидальная. В такой катушке соленоид выполнен в форме «тора».
3. Многослойный тип, имеет несколько рядов обмотки.
4. Секционированная. Обмотка имеет несколько разделенных секций, иногда из провода разного сечения. Наиболее известной катушкой этого типа является трансформатор или дроссель.
5. Универсальная, может совмещать сразу несколько вариантов обмотки.

Независимо от конструкции, все катушки работают по одному и тому же принципу.

Какие отличия

Важно! Преданная электроэлементу с активностным электросопротивлением энергия преображается и конвертируется, но не возвращается в сеть. Сопротивляемость же реактивная, наоборот, копит энергию внутри себя за ¼ всего периода синусоидального электротока, а за следующую четверть возвращает ее обратно в сеть

То есть, в окружающую среду полученная энергия не передается

Сопротивляемость же реактивная, наоборот, копит энергию внутри себя за ¼ всего периода синусоидального электротока, а за следующую четверть возвращает ее обратно в сеть. То есть, в окружающую среду полученная энергия не передается.

В активностном типе фазы электрических токов и напряжения совпадают, следовательно, выделяется некоторое количество электроэнергии. В реактивном виде фазы электротока и напряжения расходятся, поэтому энергия передается обратно. Это во многом объясняет то, что активностные электроэлементы нагреваются, а реактивные — нет.

Влияние изменения активного сопротивления на резонанс напряжений

Резонанс напряжений — явление, при котором амплитуда напряжения в резонансной цепи достигает максимального значения при определенной частоте. Основной фактор, влияющий на возникновение и характеристики резонанса напряжений, — это величина и изменение активного сопротивления в цепи.

Активное сопротивление представляет собой суммарное сопротивление всех элементов в цепи, кроме реактивных элементов (индуктивности и емкости). Изменение активного сопротивления влияет на форму графика амплитуды напряжения в зависимости от частоты.

При увеличении активного сопротивления в резонансной цепи происходит снижение амплитуды напряжения на резонансной частоте. Это связано с тем, что увеличение активного сопротивления приводит к увеличению потерь энергии в цепи, что снижает эффективность переноса энергии между элементами цепи и уменьшает амплитуду резонансного колебания.

Кроме того, изменение активного сопротивления может привести к сдвигу резонансной частоты в цепи. При увеличении активного сопротивления резонансная частота смещается в сторону более высоких частот, а при уменьшении активного сопротивления — в сторону более низких частот.

Изменение активного сопротивления также может повлиять на ширину резонансной кривой. Чем больше активное сопротивление, тем шире резонансная кривая и наоборот. Ширина резонансной кривой определяет диапазон частот, при которых амплитуда напряжения остается близкой к максимальной.

Таким образом, изменение активного сопротивления в резонансной цепи влияет на амплитуду, частоту и ширину резонансных колебаний

Это важно учитывать при проектировании и анализе резонансных цепей для достижения необходимых характеристик и оптимизации их работы

Закон Шварцнегера или как надо обеспечивать надежную работу резистора под нагрузкой

Знаменитый на весь мир атлет Арнольд постоянно тренировался по методике нашего советского силача Юрия Власова. Он брал его опыт за основу и даже приезжал в Россию погостить к своему кумиру.

В основе метода постоянных результативных тренировок положен принцип не столько полноценного питания и отдыха, сколько подбор правильных нагрузок, которые должен преодолевать организм.

Все это полностью соответствует законам электротехники, применяется в работе любого электрического сопротивления. Рассмотрим его на примере резистора: так проще для понимания.

Его металл не только пропускает электрический ток, но и нагревается, выделяя тепло. Нагрев увеличивается с повышением тока. При этом температура может снижаться за счет теплоотвода в окружающую среду или увеличиваться в герметичном, не теплопроводящем объеме.

Так работает электропроводка, выполненная одним и тем же кабелем, проложенным открыто по стенам или спрятанным в штробах.

В первом случае от нагревающегося током кабеля тепло отводится в окружающий воздух за счет его естественной циркуляции, а во втором нагрев идет более интенсивно.

Однако повышать температуру жил можно только до определенной величины. За ее рабочим диапазоном вначале происходит разрушение слоя изоляции, а потом — простое перегорание металла, когда проводка сгорает.

На этом примере я попытался показать, что любой резистор обладает запасом тепловой мощности, за который его нельзя переводить.

Для облегчения работы электриков всем видам резисторов введен термин мощности теплового рассеивания. Она указывается в технической документации или прямо на корпусе, измеряется ваттами. Ее же показывают на электрических схемах.

Как выбрать резистор по тепловой нагрузке за 2 шага

Действуют по следующему алгоритму:

1. Вначале определяют мощность, которая будет проходить через искомый резистор. Достаточно перемножить величину номинального тока на напряжение, выразить полученное значение в ваттах.
2. Под эту величину из всего многообразия элементов подбирают тот, который соответствует по значению сопротивления и обладает мощностью теплового рассеивания не меньшего номинала.

Желательно брать его с небольшим резервом. Он не будет лишним для работы в критических ситуациях электрической схемы, но повлияет на габариты устройства.

Не совсем яблочко от яблоньки

Лучший способ понять, что же такое полное электрическое сопротивление – это сравнить его с чем-то уже вам известным, скажем – «простым» сопротивлением. Так мы сможем дать исчерпывающее определение полного электрического сопротивления одной фразой:

Вот и всё. Сейчас вы можете остановиться и записать еще одно слово в ваш словарь инженера-электрика. Просто и понятно: полное электрическое сопротивление – вид сопротивления, которое зависит от рабочей частоты электрической цепи. Но, разумеется, это еще не всё.

Резисторы выполняют в цепи постоянного тока чрезвычайно простую работу. Они оказывают сопротивление току, протекающему через какой-либо металл, например медь. Вы добавляете резистор на 220 кОм в цепь постоянного тока, и получаете определенное уменьшение тока, который втекает в резистор с одной стороны, и вытекает из него с другой стороны. Резисторы, подобно другим чисто омическим компонентам электрической цепи, не думают о том, какую же частоту выдает источник тока. Они просто делают то, что должны делать – оказывают некое постоянное сопротивление току.

Но что произойдет, если вы начнете работать с электроникой с питанием от источника переменного тока? Источник переменного тока не просто дает 5 В для питания вашей схемы. Кроме нового источника тока вы получили новые переменные, с которыми необходимо считаться. Например, сюда входит заранее известная частота переменного тока в сети питания. В Соединенных Штатах Америки частота тока в электрической сети составляет 60 колебаний в секунду (60 Гц). За океаном, в Европе, частота тока в сети 50 Гц.

В отличие от постоянного тока (DC), график которого представляет собой

прямую линию, переменный ток (АС) колеблется с определенной частотой.

В итоге получается следующее: в электронных устройствах, использующих переменный ток, необходимы не только активные компоненты, такие как резисторы, задачей которых является оказание сопротивления электрическому току, также нужны компоненты, которые могут реагировать на изменения тока и частоты, например конденсаторы и катушки индуктивности. В противном случае электрическая схема не будет работать так, как задумывалось. Зная все это уже можно посчитать полное сопротивление, которое является старшим братом активного сопротивления. Полное электрическое сопротивление включает в себя и активное, и реактивное сопротивления. Это можно записать в виде выражения:

Как правильно измерять сопротивление

При работе с радиоаппаратурой иногда требуется измерять не только активностное, но и реактивное электросопротивление (индуктивность и емкость). Для измерений применяют косвенный метод использования мультиметра, а более точные значения получают при мостовом методе.

Косвенный метод наиболее прост в своей реализации, так как не требует дополнительных схем включения. Одна требуется наличие трех отдельных приборов: амперметра, вольтметра и ваттметра. Если измерить напряжение и силу электротока в цепи, то можно получить полное электросопротивление: Z=U*I После измерения активностной мощности P, можно получить величину активного сопротивления отдельного элемента: R= P/I².
