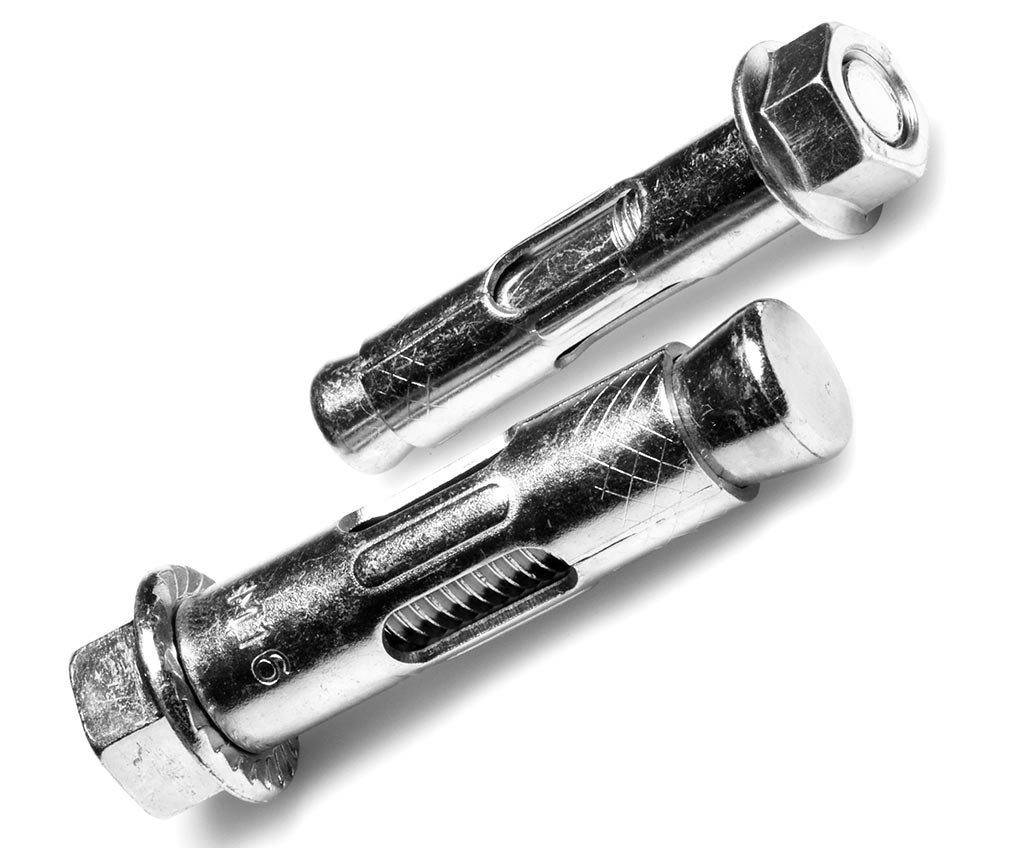

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт имеет стойкость к воздействию усилий

Конструкция или что такое торсионные биты

Кроме материала на срок службы оснастки влияет ее конструкция. Она бывает двух видов: жесткая и гибкая. Внешне биты выглядят почти одинаково — разница может быть только в цветной вставке на ножке последней. Но сейчас выпускают продукцию уже и без нее.Жесткая бита

представляет собой просто кусок металла определенной формы. Она передает крутящий момент от редуктора к крепежу. При резкой остановке самореза в твердом материале происходит сильный удар, что приводит к сбиванию граней в шляпке и насадке или поломке биты.

Торсионная бита

снабжена гибкой вставкой — валом, способный скручиваться и раскручиваться по оси. Такие биты хорошо подходят для ударных шуруповертов, когда требуется закрутить длинный саморез в плотный материал или наоборот выкрутить старый крепеж. Насадка хорошо передает тангенциальный удар от электроинструмента, и вместо выскальзывания из пазов воздействует на прорези в шляпке, обеспечивая вращение. Ударные биты служат гораздо дольше обычных.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица – канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица

Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

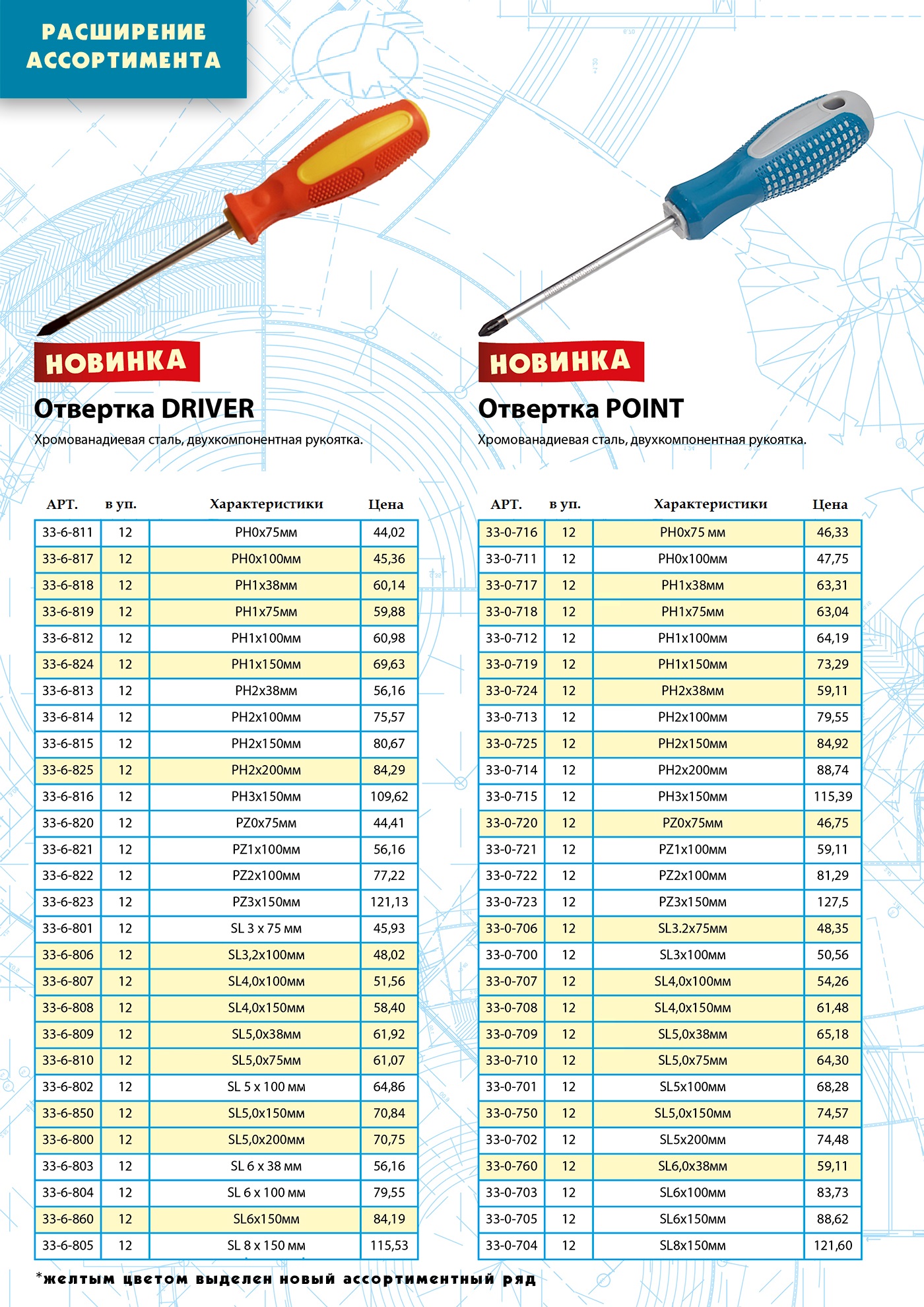

Как выбрать размер отвертки:

Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера PH2,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Сегодня гвозди уже используются все реже и на первый план выходят саморезы, шурупы и винты — это проще, быстрее и надежнее. Однако под каждый вид крепления применяется своя насадка (бита). Давайте разберемся, какие биты бывают и в чем их различие.

Прежде чем приступить к описанию самих бит, я бы хотел кое, что конкретизировать. Во первых можно выделить два вида бит одного и того же типа: обычные и покрытые нитридом титана (TIN покрытием) . Это в принципе идентичные биты, разница лишь в том, что бита с TIN покрытием прочнее. Визуально такая бита отличается золотистым цветом.

Второй момент, одни и та же биты (с идентичными наконечниками) бывают различной длинны .

Я все это к тому, что я не буду описывать отдельно TIN покрытие для каждой длинны, и не буду выкладывать фото удлиненных бит. Просто по умолчанию мы уже в курсе, что у каждого типа есть разнообразные покрытия и длина.

Бита под прямой шлиц Slotted (S)

Исторически, прямой шлиц, это самый первый и самый простой вид шлица. Такие шлицы маркируются на одном из гребней латинской буквой » S «, что означает Slotted . Рядом с буквой обычно есть цифра, которая обозначает ширину жала. Иногда может обозначаться и толщина жала, хотя обычно толщина пропорционально равна следующим цифрам:

Крестообразные биты Phillips (Ph)

Это первый крестообразный вид был придуман еще в 1933 году Джоном Томпсоном. Патент у изобретателя выкупил инженер Генри Фрэнк Филлипс, отсюда и название шлица Ph — Phillips. У нас чаще всего такие шлицы называются фигурными.

На сегодняшний день Ph шлицы являются стандартом де-факто и используются повсеместно. Цифра после Ph маркировки связаны с диаметром наружной резьбы крепёжного элемента и является стандартом для всех крестообразных шлицов.

Номер маркировки и диаметр резьбы крепежа

№0 — диаметр резьбы менее 2 мм.
№1 — от 2,1 мм до 3 мм
№2 — от 3,1 мм до 5 мм
№3 — от 5,1 мм до 7 мм
№4 — более 7 мм

Кстати самый часто используемый бит №2.

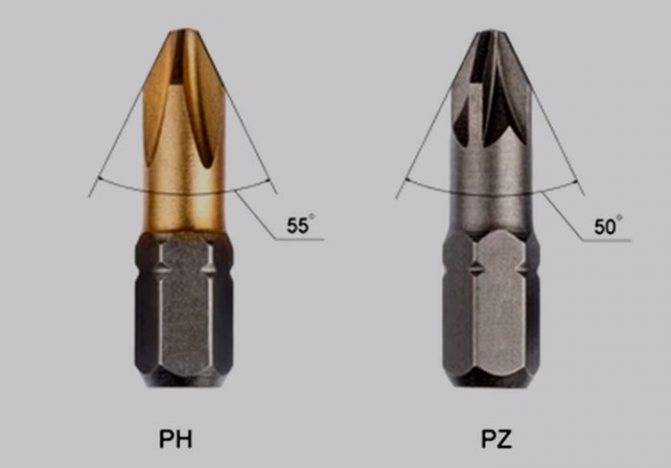

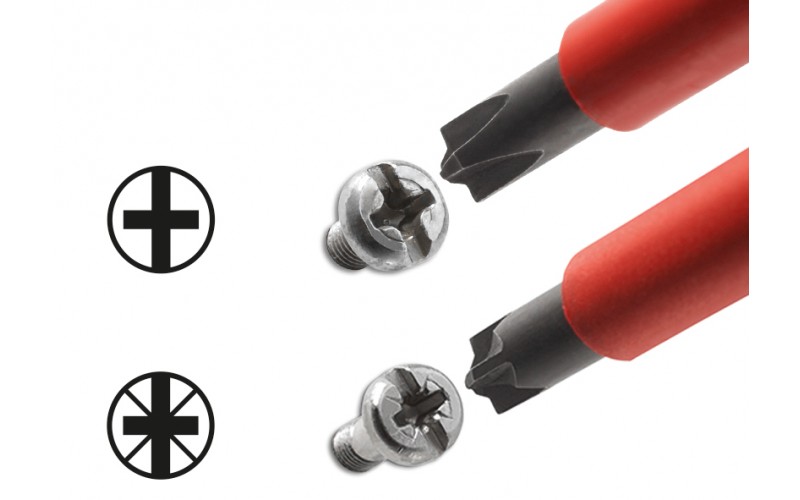

Крестообразные биты Pozidriv (Pz)

Это усовершенствованная и более новая версия Ph шлица. Шлиц был запатентован в 1966 году, все в той же Phillips Screw Company. Pz отличается от шлица Ph наличием четырех лучеобразных линий из центра, а так же боковые поверхности, уходящие внутрь не утончается и поэтому значительно меньше осевое усиление выталкивающее отвертку.

Биты с шестигранным шлицем Hex (H)

Весьма популярный вид шлица имеет название Hex socket , что означает внутренний шестиугольник и маркируется данный шлиц буквой » H «. Так же есть безопасный шестигранный бит который называется Hex-Pin , этот бит оснащен отверстием по центру, а на винте имеется по центру штырь и благодаря отверстию и штырю бита не соскальзывает. Данный бит позволяет получить большой вращающий момент, и не требует осевого давления на инструмент, что в свою очередь значительно уменьшает усталость руки.

Биты звездообразные шестилучевые Torx (T, Tx)

Такие биты могут маркироваться как » T «, так и » Tx «. Цифра рядом с буквой обозначает размер насадки. Используются в бытовой технике и в машиностроении. Так же как и с Hex, бывают безопасные Torx биты с отверстием и крепежи со штырем по центру.

Биты под трёхлопастные шлиц Tri-Wing (Tw)

Этот трёхлопастной шлиц используется в авиапромышленности, а оттуда перекочевал и стал использоваться в производстве электронных устройств. Маркируется как » Tw «.

Биты двухштырьковые, антивандальные Spanner head (Sp)

Такие биты чаще всего применяются там, где требуется антивандализм и эстетика. Второе название этих шлицов snake-eye (змеиный глаз), хотя по мне больше на ниндзю похожи. Используют маркировку » Sp «.

Биты с квадратным шлицем Robertson (R)

Редко используемый вид шлицов. Является раритетом, и редко используется при строительстве или ремонтных работах. Маркируется буквой » R «.

Как выбрать правильный бит для задачи

При работе с электроинструментами важно выбрать правильный бит для выполнения задачи. Неверный выбор может привести к порче инструмента, либо выполнению задачи с низким качеством

Для работы с жесткими материалами, такими как металл или бетон, более подходящим выбором будут биты типа ph. Они имеют плоский профиль и обеспечивают более высокую точность и стабильность при работе.

Также, при выборе бита важно обратить внимание на его размер. Например, если бит слишком маленький, он может не выполнить задачу, а слишком большой бит может повредить инструмент или материал

В итоге, правильный выбор бита — важный фактор, который влияет на успешное выполнение задачи. Запомните, что определение типа материала, размера и формы бита — ключевые факторы при выборе бита.

Критерии оценки качества

Главное правило, которого следует придерживаться при выборе — каждому типу работы своя насадка. В 90% случаев быстрый износ бита вызван неправильной эксплуатацией. Как следствие, высокие нагрузки и ударный эффект приводят к разрушению изделия. Для вашего удобства, мы разместили изображения бит согласно их форме, кликнув по иконке вы попадёте в нужный вам раздел.

Для того, чтобы вы получили четкую картину сравните вкручивание саморезов в дерево и монтаж стальных конструкций

Для того, чтобы выбрать оснастку следует точно определиться с тем, какие работы предстоит выполнять и обратить внимание на следующие показатели:

Материал. От качества материала напрямую зависит надежность и прочность всего изделия. Сталь с маркировкой от R-7 до R-12 считается стандартной для битов и чаще всего именно с ней вы столкнетесь при выборе. Такая сталь известная своей надежностью и хорошей стойкостью при контакте почти со всеми материалами. Чтобы защитить покрытие от коррозии, сталь принято покрывать хромованадиевым покрытием. Если вы ищите насадку, обладающую повышенной прочностью, то ваш выбор — биты с титан-нитридным покрытием. Узнать такие насадки вы можете по золотому окрасу. Не меньшей популярностью пользуются и вольфрамовые наконечники, а для интенсивной работы применяются биты с алмазным напылением.

Способ изготовления. Свою роль играют и способы, которым бит был обработан после изготовления. Самыми распространенными считаются фрезеровка и ковка. Если вам предстоит работать с твердыми материалами (например, листами железа), то выбор следует сделать в пользу кованных битов. При изготовлении с помощью фрезеровки с бита снимается верхний слой материала, что значительно уменьшает его износостойкость

При покупке также следует обратить внимание на особые технологии, которые могли быть использованы при изготовлении. Так, например, профилированные биты гораздо лучше фиксируют саморез, а для работы с винтами с антикоррозийными покрытиями применяются биты с микрошероховатостями. Такие изделия не повреждают защитный верхний слой антикоррозийных саморезов

Такие изделия не повреждают защитный верхний слой антикоррозийных саморезов.

Твердость. Средняя твердость материала бит составляет 60 HRC. Однако, не всегда максимально твердая насадка это хорошо. Все биты принято разделять на две группы: твердые и мягкие. Для твердых характерны работы с ударными нагрузками, а для мягких вкручивания крепежей в режиме невысокой скорости.

Конструкционные особенности. Многие биты обладают некими конструкционными особенностями. Так, например, для удобства использования некоторые биты имеют магнитный наконечник. С другой стороны, магнит может стать причиной высокого износа бита, притягивая к нему стружку во время работы. Изделия с торсионным наконечником предназначены для больших ударных нагрузок и не сломаются во время работы.
