Как сделать проектор своими руками

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

  1. Приложить лупу к торцу коробки и обрисовать её.
  2. Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

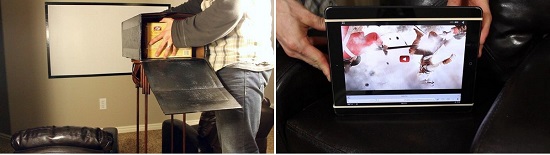

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

На основе мобильного устройства

Самодельный проектор можно сделать из смартфона. Следует заранее собрать необходимые для создания диапроектора материалы. Понадобится картонная коробка из-под обуви, увеличивающая изображение в 10 раз линза или лупа, скотч или синяя изолента, простой карандаш, скрепка и мобильный телефон.

Такой вариант подойдет людям, желающим развлечь детей мультфильмами. Картинка, показанная на стене, менее вредна для детского зрения, чем просмотр мультиков с экрана телевизора, ноутбука или планшета. Кроме того, этот вариант позволяет родителям контролировать, что смотрят малыши, исключить не предназначенные для детей программы.

Нужно вырезать в коробке окошко для линзы. Устанавливать ее следует ровно по центру коробки. Вычислить необходимое расстояние просто: нужно соединить углы диагональными линиями, на пересечении которых будет располагаться искомая точка. Когда центр будет найден, сделайте отверстие нужного размера.

После этого следует закрепить лупу. Для этого подойдет скотч, изолента. Можно использовать и другие способы: клеевой пистолет, силикон.

Затем в картонном проекторе для смартфона необходимо установить подставку, чтобы телефон был зафиксирован в одном положении. Подойдет выгнутая специальным образом скрепка. Можно изготовить подставку и из кусочков картона.

Следует предварительно протестировать работу получившегося устройства, подобрать подходящее расположение смартфона в коробке. Стоит попробовать различное расположение гаджета, чтобы найти лучший ракурс

Важно также закрепить картинку на телефоне в нужном положении: линза переворачивает изображение, поэтому на девайсе картинка (видеосъемка) должна быть перевернутой

Чтобы сделать проектор из телефона, нужно также проделать в коробке небольшое отверстие для зарядного устройства. Это позволит смотреть фильм, не прерываясь на подзарядку гаджета.

Как сделать проектор с высоким разрешением

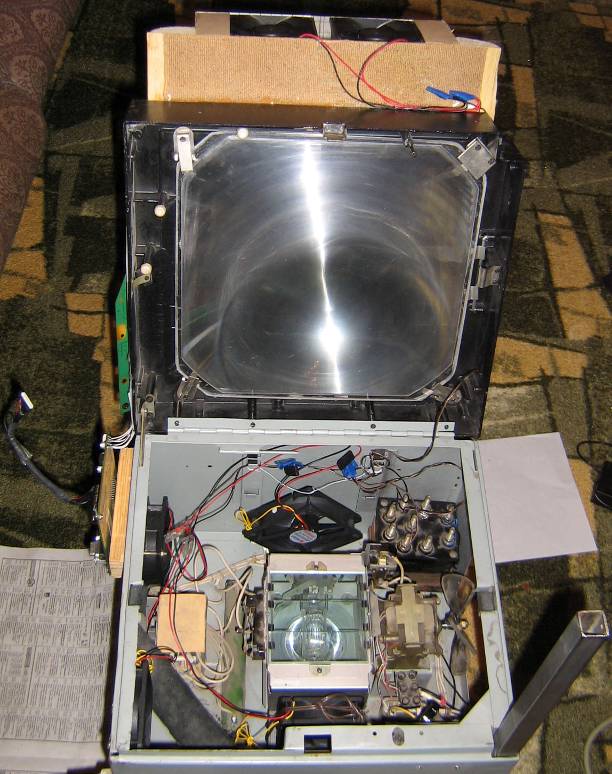

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

  • 2 линзы Френеля;
  • Линза из хорошего увеличительного стекла;
  • Отрезок канализационной трубы одного с линзой диаметра;
  • 2 направляющих с подшипниками скольжения;
  • Длинный винт с гайкой;
  • Крепления для винта и направляющих;
  • Светодиод на 100 ватт;
  • Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
  • Компьютерные вентиляторы на 120 и 80 мм;
  • Компьютерный блок питания на 300 ватт;
  • Повышающий DC-DC преобразователь на 150 ватт;
  • Двухжильный кабель общим сечением 2 мм²;
  • Дешёвый китайский планшет или телефон с поддержкой OTG;
  • Тактовая кнопка;
  • Клей B-7000;
  • Любая термопаста;
  • Термоклей;
  • 4 силиконовых или резиновых ножек;
  • Листовой пластик, не пропускающий свет;
  • Баллончик чёрной матовой краски;
  • 2 мебельных петли;
  • Фанера;
  • Уголки для скрепления листов фанеры;
  • Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
  • Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

  1. ЖК матрица.
  2. Линзы Френеля.
  3. Держатели линз Френеля.
  4. Держатель матрицы.
  5. Крепления направляющих.
  6. Крепления винта.
  7. Направляющие.
  8. Винт.
  9. Подшипники скольжения.
  10. Гайка.
  11. Каретка объектива.
  12. Держатель линзы.
  13. Линза.
  14. Ручка фокусировки.
  15. Материнская плата телефона.
  16. Шлейф матрицы дисплея.
  17. Воздухозаборники.
  18. Петли.
  19. 120 мм вентилятор.
  20. Граница крышки.
  21. Светодиод.
  22. Радиатор.
  23. 80 мм вентилятор.
  24. Отверстие объектива.
  25. USB разъём телефона.
  26. Кабель питания материнской платы.
  27. Блок питания и преобразователь.
  28. Кабель питания вентиляторов.
  29. Крышка вентилируемого отсека.
  30. Кабели питания светодиода.
  31. Резиновые ножки.
  32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

  • Основание;
  • Верх;
  • Крышка вентилируемого отсека;
  • Лицевая и задняя панели;
  • 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

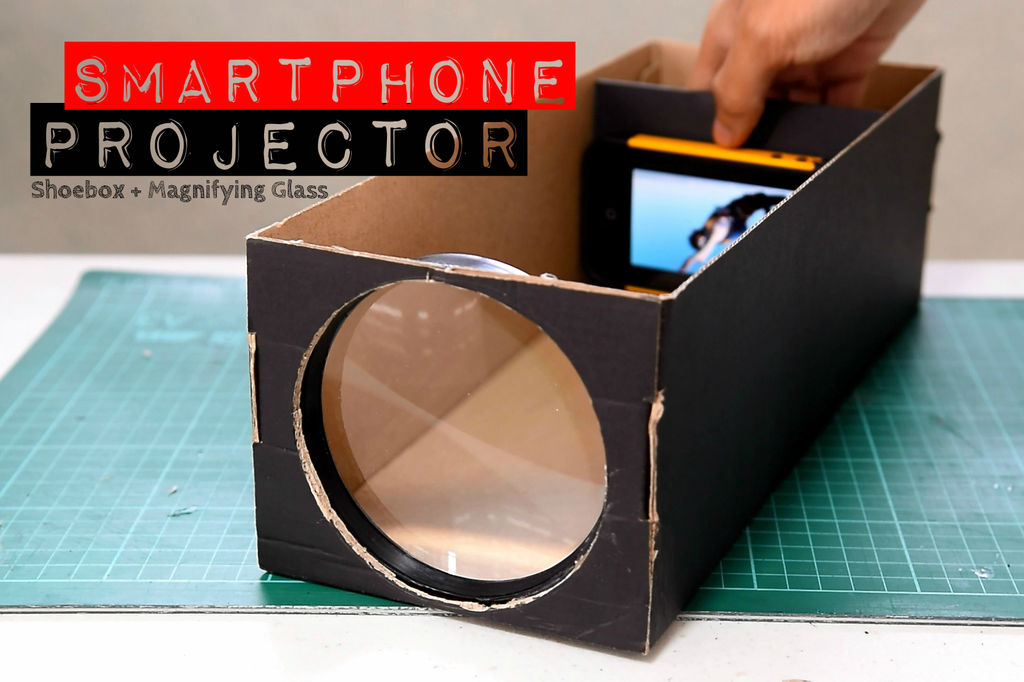

Проектор из смартфона своими руками

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом “экране”: стене или даже потолке!

Для того, чтобы сделать проектор для смартфона нам понадобится совсем немного вещей: крепкая обувная коробка или подобная ей, скотч, канцелярский нож и лупа. На лупе остановлюсь подробнее. Желательно найти большую советскую лупу – такие лупы еще в избытке у наших бабушек и дедушек. Если здесь вам не повезло, то отправляйтесь в магазин: сейчас есть возможность купить относительно недорого лупы приличного качества, только не гонитесь за откровенной дешевизной.

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

  • низкое качество изображения – пытайтесь отрегулировать положение смартфона внутри коробки.
  • проектор совсем не работает – возможно вы использовали неподходящую лупу, попробуйте использовать другу.
  • изображение вверх ногами – для правильной ориентации изображения используйте на смартфоне одно из мобильных приложенией, например, – Ultimate Rotation Control.
  • не забудьте поставить на максимум яркость экрана смартфона.
  • просмотр фильмов с использованием проектора проводите только в очень темной комнате, иначе яркости экрана смартфона будет недостаточно.

zen.yandex.ru

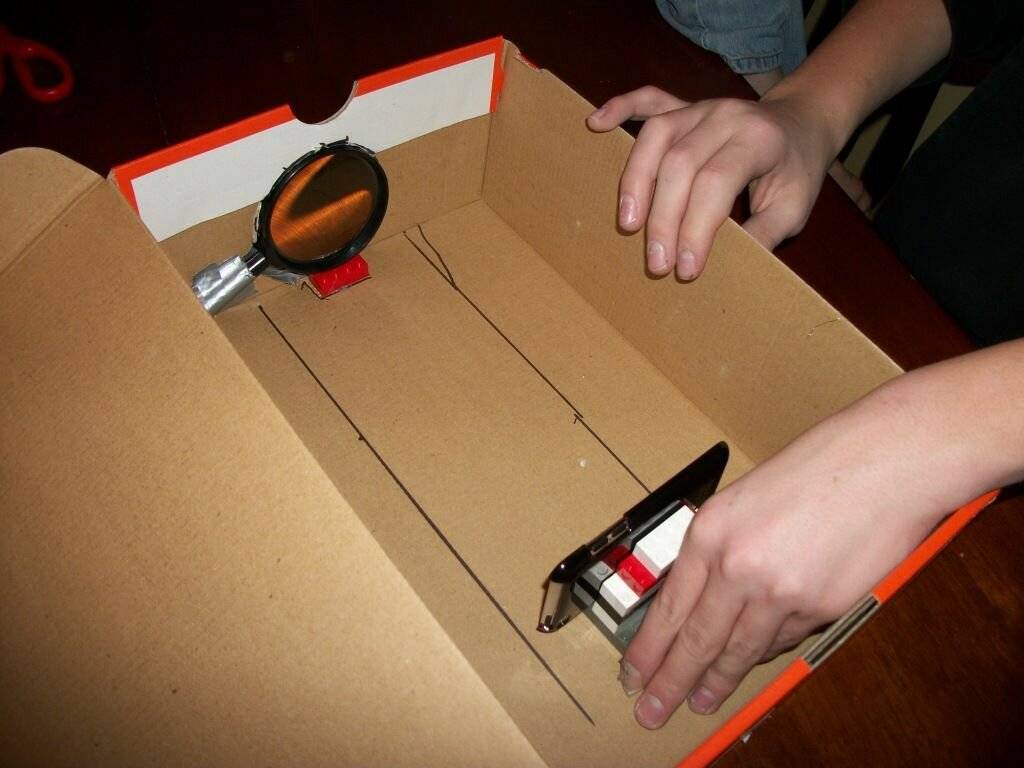

Как сделать проектор из телефона и коробки

Этот способ для создания проектора считается самым простым, но при этом эффективным. Более того, подобную конструкцию можно заказать на различных сайтах, а ее стоимость находится в пределах 200 рублей.

Если было решено делать проектор самостоятельно, то потребуется подготовить следующие инструменты:

  • Любая коробка, она должна быть с крышкой;
  • Пенопласт. Его кусок должен быть намного больше, чем телефон, который будет использоваться в конструкции. Также, он должен быть примерно 6 сантиметров в толщину;
  • Канцелярский нож;
  • Увеличительное стекло. Не стоит использовать дешевые лупы, поскольку для этой конструкции необходимо использовать стекло, которое может увеличивать минимум в десять раз;
  • Изолента.

Поэтапный процесс создания проектора своими руками:

  1. Сперва необходимо поставить коробку на бок, а сверху поместить увеличительное стекло;
  2. Линза должна быть расположена именно по центру коробки. После этого необходимо обвести контуры линзы с помощью карандаша;
  3. Получившийся круг необходимо вырезать. В этом отлично поможет канцелярский нож;
  4. Далее нужно закрепить линзу в отверстии, используя изоленту. По возможности создатель может также использовать горячий клей или силикон, чтобы получившаяся конструкция выглядела привлекательнее;
  5. Теперь можно приступать к процессу создания держателя для мобильного устройства, чтобы оно было устойчиво закреплено во время просмотра фильмов и видео. Для этого потребуется положить гаджет так, чтобы одна из его сторон совпадала с краем пенопласта, а после это нужно обвести;
  6. При помощи карандаша нужно сделать небольшие припуски с каждой стороны, исключая ту сторону, которая была с края пенопласта;
  7. После этого нужно вырезать маленький прямоугольник, используя канцелярский нож;
  8. Теперь начинается один из самых сложных этапов, на котором нужно вырезать из центра пенопласта остатки так, чтобы получилось отверстие;
  9. Далее нужно проверить, поместится ли мобильное устройство в вырезанное отверстие. Если оно влезает без проблем, то можно приступать к следующему шагу, а если нет, то нужно его расширить;

В конце необходимо выключить свет в комнате с проектором, установить яркость в телефоне на максимальном показателе и открыть любое изображение. После нужно положить мобильное устройство в коробку в держателе рядом с линзой. Заготовку конструкции нужно установить напротив стены, на которой планируется просмотр фильмов. Расстояние от телефона до линзы нужно регулировать до тех пор, пока изображение не будет отображаться четко. Для этого нужно перемещать устройство вперед или назад в коробке.

Не стоит приклеивать держатель для телефона в определенном месте, поскольку может появиться необходимость немного его передвинуть.

https://www.youtube.com/watch?v=YmDqpdjTsIU

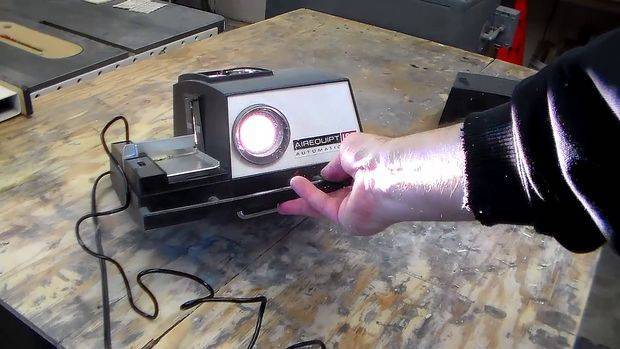

На основе проектора для слайдов

Но существует и более простой путь для создания проектора. Для этого можно использовать проектор для слайдов, которые проецируются с листа бумаги формата А4 (оверхед-проектор). Поскольку вся оптика уже есть в наличии, остается приложить к ней только источник изображения. Им может стать матрица монитора. Его придется разобрать с сохранением работоспособности. Поскольку после установки матрицы в проектор монитор, как обычно, подключается к компьютеру. Лучше всего использовать проектор, который просвечивает слайд, а не использует отраженный свет.

Что получается в результате такой гибридизации монитора с проектором, показано на изображениях ниже.

Вот и все, что надо сделать. Если, конечно, у вас есть такой проектор. Какая видимость в результате получается на экране, демонстрирует изображение ниже.

Размеры и качество кадра на экране получаются очень хорошими. Причем существуют проекторы для проецирования небольших слайдов, которые соизмеримы с экраном смартфона. Они дешевле. Поэтому можно купить смартфон с битым экраном и неисправный проектор для его матрицы. А что должно получиться в результате, уже показано выше.

В этой статье, которая продолжает наш цикл простых разнообразных поделок дома, мы расскажем как самостоятельно сделать дома простой, но при этом адекватно работающий проектор. Самодельное устройство, которое легко можно сделать дома даже без особых навыков, сможет заменить небольшой домашний кинотеатр для просмотра кинофильмов или семейных фотографий.

Безусловно, что в качестве заводская сборка выигрывает, но в вопросах уюта и атмосферности самодельный проектор будет гораздо лучше. Тем более, что его можно сделать вместе с ребёнком — это очень серьёзный плюс к вашим отношениям.

Никаких трудностей при сборе проектора из обыкновенной коробки картонной и банальной лупы не возникнет даже у самого ребёнка, если им будет принято решение о работе над устройством без помощи взрослых. По времени это займёт максимум минут 15.

Расскажем сейчас пошагово, как лучше сделать такой проектор с минимальными затратами времени и сил. Есть простые и сложные схемы, мы разберём такую, которая является максимально лёгкой в практическом исполнении.

Рекомендации

Создавая самодельный проектор любым из описанных выше способов, следует принимать во внимание его предназначение. Именно от особенностей эксплуатации будут напрямую зависеть основные характеристики будущего мультимедийного устройства. Для достижения положительных результатов стоит придерживаться следующих рекомендаций

Для достижения положительных результатов стоит придерживаться следующих рекомендаций.

  • Для частого просмотра фильмов и других видеоматериалов всей семьей или в компании лучше использовать проекторы, изготовленные на базе планшета, ноутбука.
  • Как было описано ранее, корпус самоделки можно выполнить и из картонной коробки. Однако более подходящими материалами будут фанера или МДФ.
  • Особого внимания заслуживает устойчивость аппарата.
  • При трансляции изображения на высокорасположенный экран стоит заранее позаботиться о наличии соответствующей по размерам подставки для проектора с учетом необходимости соблюдения углового излучения.
  • Максимальное качество картинки возможно при минимальном освещении помещения.

Существуют способы повышения качества изображения, транслируемого проектором, изготовленным в домашних условиях. Это предполагает следующие действия.

  1. Настроить на источнике сигнала предельно высокие яркость и контрастность.
  2. Полностью исключить возможность попадания света внутрь корпуса.
  3. Выкрасить внутренние стенки устройства в темный цвет. Идеальный вариант – это отделка черной бархатной тканью.

Также в рамках «борьбы» за качество картинки на экране можно уделить внимание настройкам самого проектора. Маленькие хитрости помогут избавиться от размытого изображения и нечеткости. Помимо всего уже перечисленного, стоит напомнить о необходимости охлаждения матриц планшета и ноутбука

Помимо всего уже перечисленного, стоит напомнить о необходимости охлаждения матриц планшета и ноутбука

Также важно учитывать, что оптимальное расстояние от зрителей до экрана составляет 3-4 метра

При создании голографического самодельного проектора тоже существуют определенные нюансы. С учетом стоимости всех необходимых комплектующих не лишним будет позаботиться о максимальном сокращении затрат. Так, к примеру, пирамида может быть выполнена из футляров для CD. При этом необходимо произвести склеивание всех элементов с максимальной точностью и аккуратностью.

Отдельно следует заострить внимание на способе изготовления проектора, в котором ключевым элементом будет извлеченная матрица

Важно помнить, что речь идет о достаточно хрупком элементе конструкции ноутбука, планшета или смартфона. Повредить дисплей можно очень легко. Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства

Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы

Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства. Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы

Повредить дисплей можно очень легко. Исходя из этого, при отсутствии соответствующих знаний и навыков рациональнее всего будет выбрать более простой вариант создания мультимедийного устройства. Альтернативой в такой ситуации может стать обращение за помощью к опытному специалисту, который произведет демонтаж матрицы и платы.

В следующем видео вы подробно узнаете, как сделать проектор своими руками.

Это интересно: Сетевой фильтр своими руками — схема, видео, инструкция по сборке

Описание и внешний вид

Оберег защитит дом только в том случае, если он выполнен по всем правилам. Можно приобрести красивую и яркую куклу в магазине, но она не будет обладать магической силой, став простым украшением. Чтобы талисман приносил пользу и оберегал жильцов, лучше изготовить его самостоятельно.

По внешнему виду домовята могут быть разными. Популярностью пользуются куклы-мотанки, а также соломенные или сделанные из пластилина. Единого мнения, как выглядит домовой, нет.

Рост, одежду и длину волос люди в каждом регионе додумывали сами, поэтому оберег может быть создан в виде:

  • маленького старичка;
  • лохматого существа;
  • низкого мужчины с длинной бородой.

Выбирать следует тот образ, который придется по душе.

https://youtube.com/watch?v=1h7yj0RQB0c

Что еще важно знать

Если вы хотите, чтобы изображение на стене было более ярким и четким, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана больше. В данном случае мы используем особый тип линз – линзу Френеля прямоугольной формы, так как найти подходящую стеклянную – не простая задача. Купить такую линзу можно в интернете. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену, и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте протереть ее или заменить ее на более качественную, если перед этим купили дешевый вариант. Увеличение размера линзы может также улучшить картинку.

Помимо этого, хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет, например, краской из баллончика или обычным маркером, можно оклеить ее изнутри черной бумагой. К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования

Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке или просто на стене с помощью кнопок. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет перебивать изображение

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке или просто на стене с помощью кнопок. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет перебивать изображение.

Будет полезно прочитать:

Как сделать проектор из коробки

  • Для того, чтобы отверстие в центре передней части коробки было меньше на пару сантиметров самой линзы, необходимо расчертить место ее крепления. Для этого  в центр передней стенки коробки снаружи прикладывают линзу и рисуют по ней прямоугольник. Внутри получившейся фигуры рисуют еще один прямоугольник, отступив на пару сантиметров внутрь.
  • В данном примере также  нарисован еще один небольшой прямоугольник (его обводят по банковской карте). Он используется при использовании смартфона (в качестве диафрагмы внутри проектора), но делать его не обязательно.

Линзу крепят с помощью скотча или изоленты на передней панели коробки. Необходимо учесть, что рифленая часть линзы должна смотреть внутрь коробки.
После закрепления линзы коробку складывают, закрывают. Если внешний вид самодельного проектора ну страивает, можно покрасить его темной аэрозольной краской.

Если в качестве источника изображения используется планшет, то для его закрепления применяют пару толстых книг или устойчивую коробку по размерам планшета. Для того, чтобы закрепить планшет в перевернутом виде используют тонкие резинки.
Если используется ноутбук, то книги или коробка его не удержат, да и конструкция эта будет мала. Для закрепления ноутбука в задней стенке коробки (та, что напротив линзы) вырезают отверстие по размеру экрана, ноутбук переворачивают вверх ногами и кладут клавиатурой на крышку коробки.

Поскольку изображение проецируется на экран перевернутым по вертикали и горизонтали, и планшет, и ноутбук необходимо перевернуть. При этом верх и низ будут ориентированы правильно, а по горизонтали изображение будет все же отражено, то есть текст и числа на экране будут расположены справа налево. Это следует учесть при просмотре как видео, так и фото.

Для достижения максимального качества картинки яркость выставляют на полную, чтобы получить максимальный световой поток. Также увеличить четкость картинки поможет затемнение комнаты. Чем темнее в помещении, тем лучше будет изображение.

Что касается экрана, то при использовании ноутбука достаточным будет изображение с диагональю 120 см. Чем ближе будет расположен проектор к экрану на стене, тем меньше будет изображение, но при этом увеличится его четкость и яркость.

Самодельный проектор для ноутбука, конечно же, не может сравниться с цифровым проектором, но зато можно развлечься с друзьями и понять нужен ли вам проектор.

Установка

Перед установкой изделия обязательно прочитайте документы, которые к нему прилагаются. У каждой модели проекционного оборудования есть свои нюансы. Если вы получили его не из «коробки» и у вас нет инструкции, её можно найти на официальном сайте производителя.

Не стоит ставить устройства с большим разрешением в маленькую комнату. У изделия есть характеристики, которые надо учитывать перед покупкой. Настройка проектора начинается с выбора места для него. Лучше заранее присмотреть весь комплект проекционного оборудования и измерить помещение, в которое вы собираетесь его поставить. Чтобы всё рассчитать. Воспользуйтесь информацией на сайте производителя. Или посмотрите документацию к устройству. В ней указано оптимальное расстояние до стены и рекомендуемые размеры экрана.

Современный проектор — это не фильмоскопы для диафильмов, которые можно было смотреть на «белой простыне». Хотя ничего не мешает вам воспользоваться старым проверенным способом. Но чтобы получить качественную картинку и в полной мере ощутить эффект присутствия, нужен специальный экран. От его размеров во многом зависит, как установить и как настроить проекционное оборудование.

На сайте производителя должен быть калькулятор. Там надо указать характеристики экрана и модель устройства. И получите рекомендованное расстояние от проектора до стены. Это примерные значения — необязательно выверять длину вплоть до миллиметра.

Чтобы посчитать самостоятельно, нужно проекционное отношение устройства, горизонтальное и вертикальное смещение. Эти параметры есть в характеристиках оборудования. По ним можно вычислить, куда его поставить.

Если у вас стандартная комната с диваном и парой кресел (а не театральный зал с нескольким рядами кресел), то экран следует повесить на высоте 61-92 см от пола

Если проекционное отношение равно 3:1 (три к одному), а размер экрана — 200 сантиметров, то расстояние между изделием и стеной должно быть — 3×200 (проекционное отношение умножить на размер). Это рекомендованное значение. Больше ориентируйтесь на своё восприятие. Если картинка вас не устраивает, передвиньте проектор.

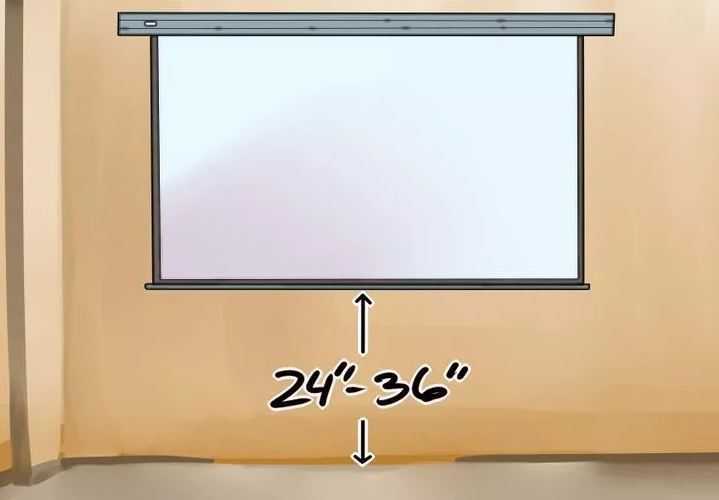

От вертикального смещения зависит высота, на которой должно находиться проекционное оборудование. Этот параметр указывается в процентах. Кто-то ставит устройство воспроизведения на пол, кто-то — на тумбочку, кто-то — вешает под потолком. Если вертикальное смещение со знаком «плюс» (например, +90%), картинка будет выше устройства. Если со знаком «минус» (-91%) — ниже. В некоторых моделях можно поворачивать объектив.

Правильная установка экрана — тоже важный момент. Конечно, это во многом зависит от обстановки в комнате. Проекционное оборудование должно стоять так, чтобы можно было смотреть фильмы с комфортом. Но всё же надо следовать некоторым рекомендациям.

  • Не вещайте экран на стену, на которую падает прямой свет. Даже хороший и правильно настроенный проектор будет плохо показывать, если в комнате очень светло.
  • Между объективом устройства и стеной не должно быть посторонних предметов. Если вы решите поставить изделие позади зрителей, учитывайте, что их головы могут закрыть часть кадра.
  • Чем ближе объектив к стене, тем ярче изображение. Но при этом уменьшается чёткость. Включите проекционное оборудование, чтобы посмотреть, как в итоге будет выглядеть картинка. Без такой проверки нельзя подобрать разрешение, контрастность проектора и другие параметры.
  • Найдите такое положение, чтобы проекция попадала прямо на экран. Если нужно, поставьте устройство выше или ниже. Сядьте на то место, с которого будете смотреть видео. Проверьте, хорошо ли всё видно, не мешают ли тени от предметов или блики.
  • Если вы вешаете устройство под потолком, используйте специальное крепление.
  • Заранее решите, где будут находиться провода и хватит ли их длины.

Реализация генератора и принцип его работы

Благодаря электромагнитной индукции в генераторе образуется электрический ток. Это происходит потому, что обмотка движется в искусственно созданном магнитном поле. В этом и есть принцип работы электрогенератора.

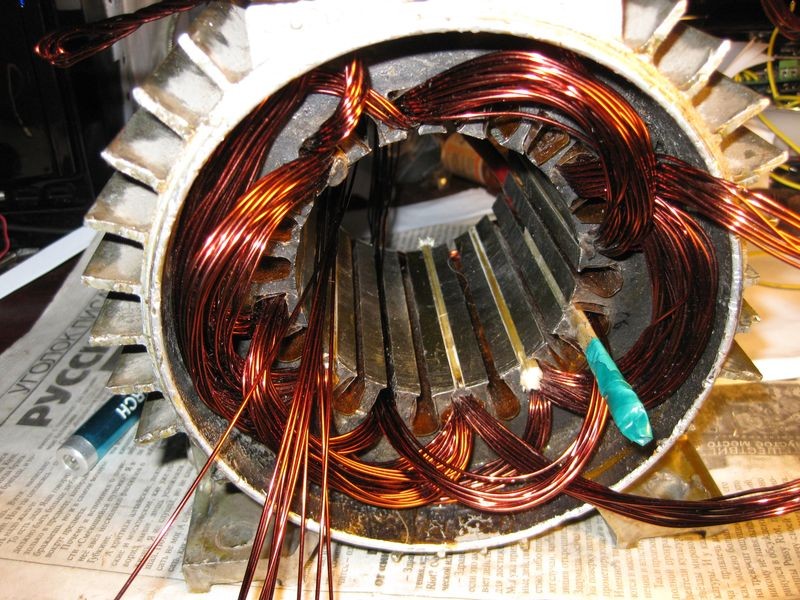

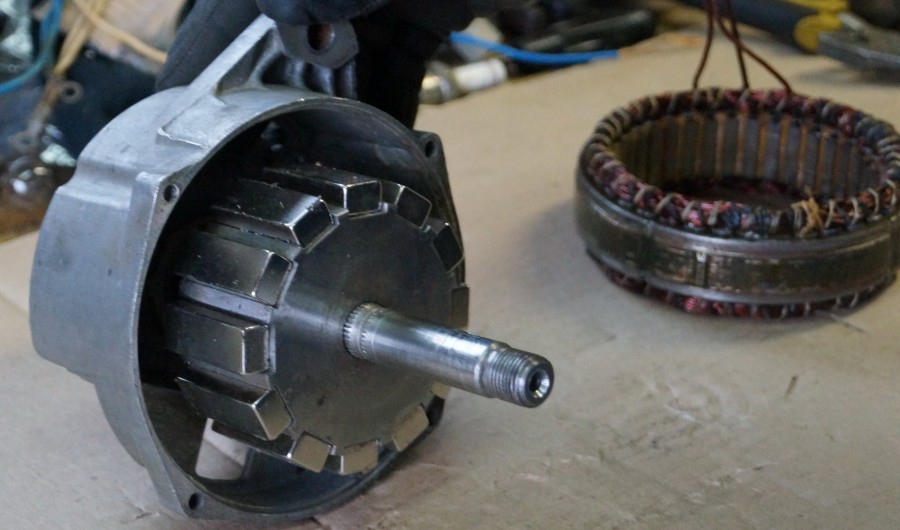

В устройстве электрогенератора имеется ротор и статор. Магнитное поле создается при помощи ротора. На нем крепятся магниты. Статор является неподвижной частью генератора, и состоит из специальных стальных пластин и катушки. Между ротором и статором есть маленький зазор.

Есть два типа электрогенератора. Первый имеет синхронное вращение ротора. У него сложная конструкция, и низкий КПД. Во втором типе ротор вращается асинхронно. По принципу действия – он прост.

Асинхронные двигатели теряют минимум энергии, тогда как в синхронных генераторах показатель потерь доходит до 11%. Поэтому электродвигатели с асинхронным вращением ротора пользуются большой популярностью в бытовых приборах, и на различных заводах.

В процессе работы могут возникать перепады напряжения, они губительно сказываются на бытовых приборах. Для этого на выходных концах стоит выпрямитель.

Асинхронный генератор прост в техническом обслуживании. Его корпус надежен и герметичен. Можно не бояться за бытовые приборы, имеющие омическую нагрузку, и чувствительные к перепадам напряжения. Высокое КПД, и продолжительный период эксплуатации, делают устройство востребованным, к тому же его можно собрать самостоятельно.

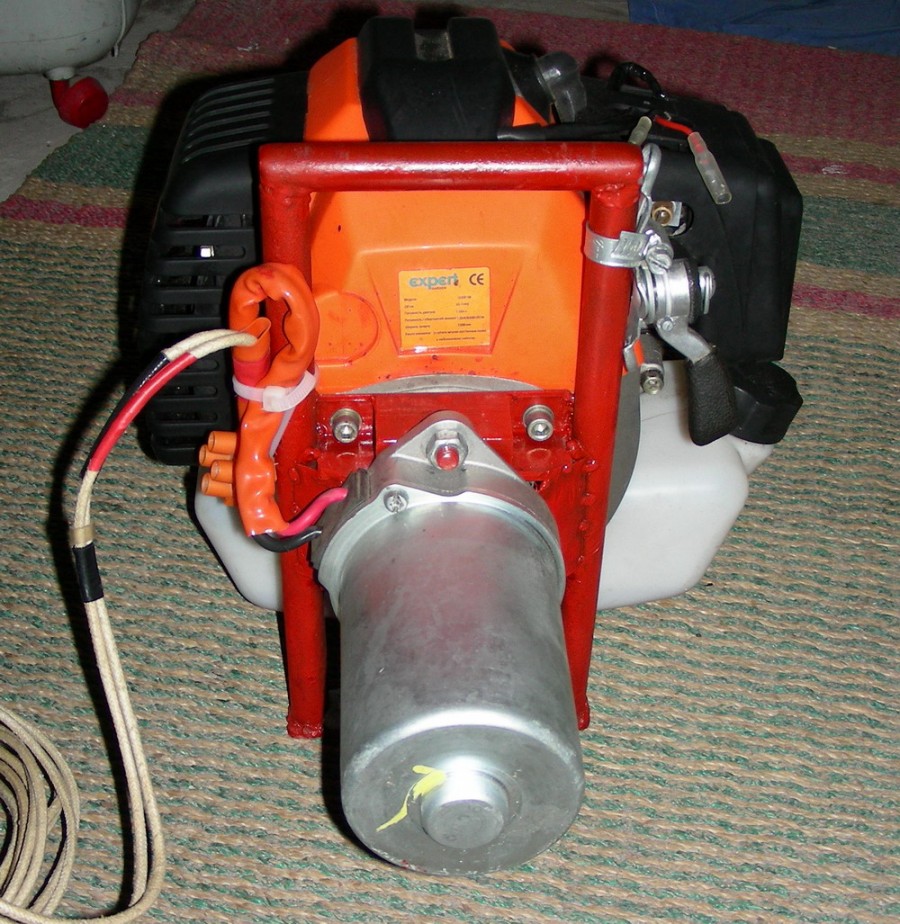

Что понадобится для сборки генератора? Во-первых, нужно подобрать подходящий электродвигатель. Его можно взять от стиральной машинки. Самостоятельно делать статор не стоит, лучше воспользоваться готовым решением, где есть обмотки.

Стоит сразу запастись достаточным количество медных проводов, и изолирующими материалами. Так как любой генератор будет производить скачки напряжения, то понадобится выпрямитель.

Воспользуемся тахометром и включим двигатель в сеть, так можно узнать скорость вращения ротора. К полученной величине нужно прибавить 10%, это позволит не доводить двигатель до перегрева.

Поддерживать необходимый уровень напряжения помогут конденсаторы. Они подбираются в зависимости от генератора. Например, для мощности в 2 кВт потребуется емкость конденсаторов в 60 мкФ. Таких деталей нужно 3шт с одинаковой емкостью. Чтобы устройство получилось безопасным, его нужно заземлить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
