Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы
При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.
Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

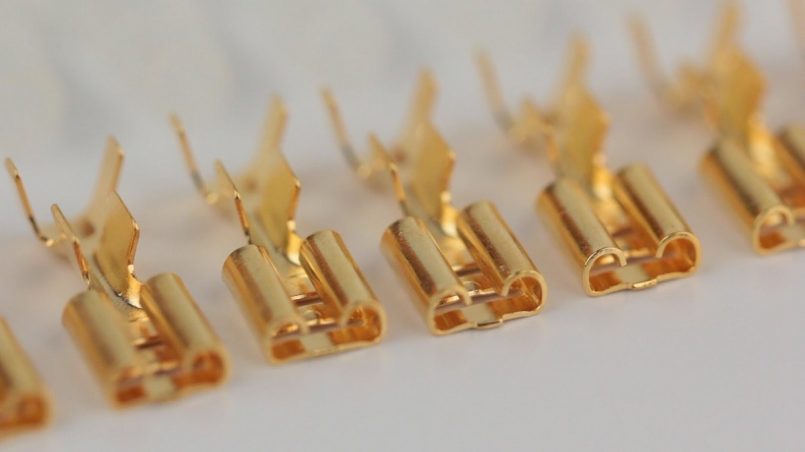

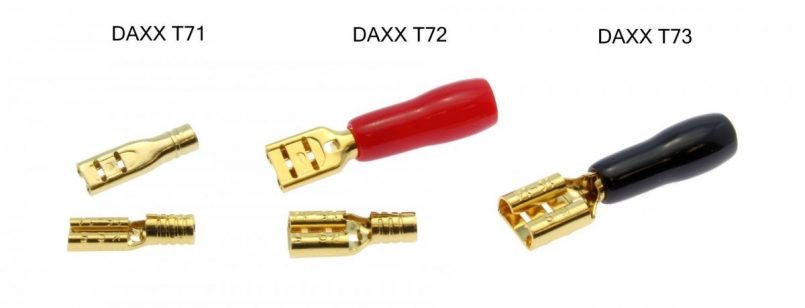

Что такое ножевые клеммники?
Ножевые клеммники используются для коммутации проводов в случаях, когда согласно нормативным документам монтаж цепи должен проводиться только с использованием неразрывной токопроводящей жилы. Обычно этим требованиям должны соответствовать цепи зануления и защитного заземления.
Монтаж изделий в этом случае возможен без зачистки проводов методом прямой установки их в полость клеммника с последующим обжатием для прочности. Ножевидные контакты прорезают слой изоляции, что гарантирует безопасный контакт.
Производителем таких изделий являются компании «Klemsan» и «Legrand». Их продукция наиболее востребована сегодня в странах СНГ.
Технические характеристики
Даже такое несложное изделие как клеммные колодки надо подбирать с учетом их технических характеристик. Их совсем немного, но про них стоит помнить.
- Номинальное напряжение. Большая часть клеммных колодок рассчитана на напряжение 400-450 В. То есть они могут использоваться как в однофазных, так и в трехфазных сетях. Есть еще специальные клеммные колодки для малоточных сетей, но чаще используют обычные.
- Тип проводников. Не все типы клеммных колодок предназначены для проводников всех типов. Обычно проблема не возникает с соединением одножильных (моножильных) проводников или маложильных жестких. А вот для мягких и гибких многопроволочных подходят далеко не все. Это должно быть прописано отдельно.
Поперечное сечение подключаемых проводов. Гнезда для подключения проводников могут иметь разные размеры. Чем больше сечение, тем больше размер гнезда. Но не только. С увеличением сечения растет и возможная токовая нагрузка. Так что производители отслеживают и диэлектрические свойства корпуса.
- Диапазон температур. Обычно для частного сектора этот параметр не слишком актуален. За исключением того случая, если монтаж собираетесь делать на улице. Тогда надо смотреть, чтобы пластик корпуса был морозостойким.
- Количество пар или подключаемых проводников.
Монтаж прокалывающих зажимов СИП
Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.
Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.
Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.
После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку
Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов
Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.
При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.
Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.
Виды клеммников
Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:
- WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
- Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
- Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
- Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
- Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
- Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
- Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
- Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.
При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.
Монтажные технологии
Ниже рассказано о том, как правильно соединить провода между собой с помощью разных клеммников:
| Фото | Особенности рабочих процессов, важные нюансы |
 | Все эти устройства выполняют свои функции без дополнительной изоляции. Выбирают определенную модель с учетом целевого назначения, удобства выполнения монтажных операций. |
 | Самая простая клеммная колодка состоит из контактных групп, которые скреплены тонкими перемычками. Их разрезают при необходимости. Отверстия можно использовать для крепления изделия к монтажной планке. Латунные гильзы, установленные внутри пластикового корпуса, подходят для соединения медных и алюминиевых проводов. |
 | Самозажимные изоляторы подбирают с учетом толщины проводников. Выступы на боковых поверхностях упрощают надежный захват при вращении. |
 | После зачистки изоляции делают скрутку. Помещают ее внутрь колпачка до упора. Вращательными движениями по часовой стрелке создают надежное соединение. |
 | Такие пружинные клеммники созданы в неразборном исполнении. Не предусмотрено разделение корпуса, поэтому подбирают изделия точно, с учетом необходимого количества соединений в одном блоке. |
 | Прорезь на корпусе определяет длину. По этой метке удаляют изоляционную оболочку. После этого зачищенный конец вводят в отверстие. |
 | Он фиксируется внутри пружинным зажимом, поэтому отвертка не понадобится. На внутренние части в процессе производства наносят специальную пасту. Она упрощает выполнение этой операции, предотвращает образование окислов на поверхности. |
 | Не всегда ясно, как провода соединить для постоянной эксплуатации. Если предполагается последующая модернизация с изменениями электрической цепи, используют многоразовые зажимы WAGO. |
 | На первом этапе отгибают рычажок вверх. Длина зачистки равна углублению на обратной стороне корпуса. |
 | Зажим WAGO применяют для выполнения сложных рабочих процедур. Защелкнуть рычажок проще, чем закрутить винт в клеммной колодке. Это упрощение пригодится, когда надо повесить люстру без помощника. |
Клеммы для соединения проводов подбирают с учетом особенностей определенного проекта.
Видео, как соединить провода в распределительной коробке:
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения
И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться
Выходом из такой ситуации как раз и являются клеммы.
Клеммная колодка
Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Как использовать клеммные колодки показано в этом видео:
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO
О преимуществах и недостатках рассказано в этом видео:
Преимущества и недостатки коммутации клеммами
При помощи клемм можно соединять медные с алюминиевыми проводами
Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:
- конструктивное разнообразие соединителей;
- возможность демонтажа и ремонта;
- простота, скорость и доступность установки;
- электробезопасность, корпус из диэлектрика предохраняет от поражения током;
- устойчивость к механической нагрузке и вибрации;
- возможность коммутации металлических проводников разного сечения и материала.
Недостатки:
- выделение дополнительного места в щитках и распределительных коробках;
- высокая стоимость при масштабных работах.
Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.
Соединение проводов самозажимными клеммниками
В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.
Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.
В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.
Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.
Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.
Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.
Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.
Герметичные и влагозащищенные прокалывающие зажимы
Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.
В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.
На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.
Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.
Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.
На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.
Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.
Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.
Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.
Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.
Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:
Герметичные зажимы Ensto
Герметичные зажимы Sicam
Герметичные зажимы Niled
Прокалывающие зажимы КВТ
Прокалывающие зажимы IEK
Торцевой изолятор
Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.
То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.
Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.
Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.
Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.
Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.
Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?
Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.
Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.
Клеммные соединения
Зажимами Wago правильно пользоваться при разветвлении жил нуля и фазы. Для ответвления от жилы защитного заземления(РЕ) необходимо применять зажим иного типа, т.к. основная жила не должна разрываться, что невозможно выполнить в зажиме Wago. Для этой цели может служить, к примеру,
зажим ножевого типа. О них немного ниже.
Клеммные блоки винтового типа
Клеммные блоки
Клеммные блоки винтового типа выпускаются для соединений электропроводов разного диаметра. Не применяются для соединений многопроволочных электропроводов, если они не обжаты латунными наконечниками. Число проводников, зажимаемых одновременно — не больше 3-х. Провода для соединения зачищаются от изоляции на расстояние, достаточное для зажима под оба винта.
При монтаже медных проводов в разветвительных коробках такие клеммы удобны тем, что соединение получается компактным, его легко разместить в монтажной коробке. Однако из-за жесткости медных жил при укладывании клеммы в монтажную коробку в соединении может появиться неконтакт. В этом случае зажимы Wago предпочтительней.
Винтовой клеммник на DIN рейку.
На клеммнике читаем условия применения
Еще один недостаток винтовых клемм в том, что их надо подвергать ежегодной ревизии, т.е. подкручивать раз в году, а зажимы Ваго служат не менее 30 лет без дополнительного обслуживания.
При соединении жил из разных
материалов под каждый винт клеммы пропускают по одному проводнику, не допуская их непосредственный контакт. Надежность такого соединения, где для крепления каждого провода используется всего один винт, намного меньше, чем при использовании зажима Wago.
Если надо соединить проводники из разных материалов, то это можно сделать с помощью обычной гайки, винта, шайбы-гровер и дополнительной шайбы между проводниками, чтобы исключить их непосредственный контакт:
Один из видов соединений проводов из разнородных металлов
Для коммутации Нуля(N) и Земли(РЕ) в электрощитке применяют шинки с винтовыми клеммами:
Шинки в щитке. Слева-РЕ, справа-Ноль.
Кроме щитка дополнительную шинку РЕ можно разместить по месту разветвления на розетки, т.е. в комнатах, кухне, установив для нее отдельную коробку.
Служат для врезки в несущий провод ответвлений. Оба провода могут иметь одинаковый диаметр, но чаще у несущего он больше. С помощью соединителей такого типа делают ответвления на розетки от неразрывной земляной жилы РЕ. Оплетку в месте врезки снимать не надо ни с несущей жилы, ни с ответвляемой. Нож прорезает оплетку насквозь. Для закрепления защелки на зажимах ножевого типа иногда приходится применять пассатижи, чтобы прорезать изоляцию провода. Соединение получается надежным и компактным.
Крепеж для открытой прокладки
При открытом способе прокладки стараются использовать наименее заметный виды крепежа
Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание
Надо стараться сделать кабель незаметным….
Скобы из строительного степлера
Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:
- 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.
Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.
Скобы и клипсы
Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.
Клипсы и скобы для крепления кабеля к стенам
Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.
Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.
Для крепления гофрошлангов
Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.
На основе дюбелей
Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:
Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.
Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции
Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.
В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.
Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.
Их недостатки:
- тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
- слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
- нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.
Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.
После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.
Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.
С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.
Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой
При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта
Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.
При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.
Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.
Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.
Общие сведения
Выпускаются два вида клемм:
1. Электротехнические:
- для катушек индуктивности;
- в генераторах, стартерах, блоках питания;
- в трансформаторных обмотках, электромоторах и пр.
2. Электрические:
- для электрощитков;
- в энергосетях.
Незначительное различие заключается в значениях допустимой токовой нагрузки, что надо учитывать при подборе нужного изделия.
Достоинства
Использование клемм имеет ряд положительных моментов:
- отсутствует опасность возникновения искры;
- надёжность и продолжительное время эксплуатации;
- безопасность соединения;
- повышенная жёсткость;
- простота установки.
Классификация
Клеммы делятся по разным параметрам.
1. По материалу изготовления:
• медные
• никелевые
• латунные
• бронзовые
2. По изоляции:
• изолированные
Цвет информирует о допустимых рабочих токах: красный – до 10 А, синий – до 15 А, жёлтый – до 24 А.
• неизолированные
3. По способу контакта:
• ножевые
Применяются парами для проводников, имеющих сечение до 6 миллиметров. Устанавливаются обжимом хвостовиков. Соединение выполняется путём вставки одной клеммы в другую (контакт «папа-мама»).
Используются в бытовой технике – утюгах, холодильниках и пр.
• кольцевые типа «О»
Для установки в электроцепях, имеющих контактные соединения винтовой фиксации. Накручиваемая гайка исключает выскальзывание провода и увеличивает площадь соприкосновения контактов. Присоединение выполняется пайкой, сваркой или опрессовкой.
Подходят для применения не только на кабель-трассах большого диаметра, но и в электросхемах со слабыми токами.
• вилочные типа «U»
Предназначены для электроцепей разной потребляемой мощности, когда требуется часто переподключать или временно соединять проводники. Плотность контакта обеспечивается закручиваемому винту. Присоединение осуществляется опрессовкой.
• штекерные типа «В»
Разъёмное изделие, состоящее из розетки с вилкой, для монтажа на проводниках до 6,6 миллиметра. Маркировка «А» относится к вилке, «В» — розетка.
Используются в слаботочных электроцепях.
• гильзы соединительные
Быстрый и монолитный контакт выполняется путём прессования специальными клещами – кримпером. Используются гильзы из:
- меди – ГМ;
- меди лужёные — ГМЛ;
- алюминия – ГА.
Преимущества:
- максимальная прочность;
- использование на улице;
- непрогораемость;
- противодействие окислению;
- невозможность случайного разрыва.
Недостатки:
- неразъёмность;
- одноразовое применение.
• фиксаторы муфтовыеШирокая линейка клемм, подходящих как для электроцепей с небольшими токовыми нагрузками, так и мощных кабель-трасс, имеющих сечение до 16 мм². Соединитель фиксируется путём обжима или с помощью болтов. Как правило, для проводки одножильных проводов не применяются.
Преимущества и недостатки коммутации клеммами
При помощи клемм можно соединять медные с алюминиевыми проводами
Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:
- конструктивное разнообразие соединителей;
- возможность демонтажа и ремонта;
- простота, скорость и доступность установки;
- электробезопасность, корпус из диэлектрика предохраняет от поражения током;
- устойчивость к механической нагрузке и вибрации;
- возможность коммутации металлических проводников разного сечения и материала.
Недостатки:
- выделение дополнительного места в щитках и распределительных коробках;
- высокая стоимость при масштабных работах.
Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.
«Ножны»
Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.
Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.
Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.
