Делаем заземление для частного дома 220В своими руками

Особенности схем 220 и 380 В

В каждой схеме соединение разное. Единственной константой является внешняя цепь. Конструкция может быть любого типа (закрытая, линейная)

Однако есть нюансы, которые важно учитывать с точки зрения доступа в дом. То же самое касается и схемы подключения

Для 220 вольт требует двухпроводной системы. Один должен быть разделен на «землю» и «нейтраль». Другой установлен на изоляторе.

380 В — это электрическая система, в которой используется четырех проводная принципиальная схема. Один из проводников должен быть разделен, как в предыдущем случае. Остальные устанавливаются через изоляторы и не касаются друг друга. Еще одной особенностью этого типа установки является необходимость в дополнительных средствах защиты. Это УЗО и автоматические выключатели остаточного тока. К ним подключаются нейтральные проводники.

Требования ПУЭ

Хотя этот термин у всех на слуху, разберём ещё раз, что он означает. Защитное заземление предполагает соединение всех металлических корпусов электроприёмников с землёй. Производится это при помощи заземляющего устройства, которое закопано в землю.

Заземлители соединяются отдельной жилой, к которой подключаются контакты от всех розеток.

При подключении прибора в розетку он подключается к заземляющему устройству. Также на корпусе некоторых изделий имеются специальные заземляющие контакты.

Для нормальной работы сопротивление системы заземления должно быть намного меньше сопротивления тела человека. Только в таком случае можно ожидать снижения напряжения прикосновения, возникающего при пробое изоляции.

Также низкое сопротивление требуется для нормальной работы защитных аппаратов. Если величина тока при пробое изоляции не достигнет значения установки, защита просто не сработает.

Чему же должно быть равно сопротивление заземляющего устройства? Данное требование указано в пункте 1.7.101 ПУЭ.

Если кратко, то для электроустановок с напряжением 380В сопротивление заземляющего устройства должно составлять 4 Ом, а для электроустановок напряжением 220В этот показатель не должен превышать 8 Ом.

После рассмотрения требований правил может возникнуть вопрос — нужно ли делать контур или одиночный заземлитель? Для ответа на него рассмотрим схемы, применяемые для организации систем заземления.

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Функциональные особенности заземления

Заземление в частном доме — важный элемент, обеспечивающий безопасность при использовании электрического оборудования и систем. Он предотвращает возникновение опасного напряжения на корпусах устройств, а также минимизирует риск поражения электрическим током.

Основные цели и задачи системы заземления

Система заземления в частном доме обеспечивает безопасность людей и защищает оборудование от перенапряжения. Она уменьшает напряжение, которое может появиться на корпусах электрооборудования в случае замыкания, и способствует правильному срабатыванию устройств защитного отключения.

Типы заземления

Существуют три основных типа заземления: заземление рабочее, заземление защитное и заземление молниезащитное. Рабочее заземление обеспечивает нормальную работу некоторых типов электрооборудования. Защитное заземление служит для предотвращения возникновения опасного напряжения на корпусах устройств. Молниезащитное заземление предназначено для защиты зданий и оборудования от прямых ударов молнии.

Тип заземления	Преимущества	Недостатки
Рабочее заземление	Обеспечивает стабильную работу некоторых типов оборудования, например, электрогенераторов и трансформаторов.	Не обеспечивает защиту от поражения электрическим током в случае неисправностей.
Защитное заземление	Минимизирует риск электрического шока, обеспечивая безопасное напряжение прикосновения.	Может потребовать сложной и затратной установки в зависимости от условий местности.
Молниезащитное заземление	Защищает здание и электрооборудование от прямых ударов молнии и перенапряжений.	Необходимость в регулярном обслуживании и проверке системы. Также может потребовать затрат на установку.

Требования к устройству заземления

Устройство заземления должно обеспечивать минимальное сопротивление контакта с землей. Как правило, оно должно быть выполнено из долговечных материалов, устойчивых к коррозии

Также важно регулярно проверять состояние системы заземления и производить ее обслуживание

Этапы установки заземляющего устройства

Процесс установки заземляющего устройства включает в себя следующие этапы: выбор места для установки, подготовка котлована, установка и соединение заземляющих проводников, засыпка котлована

После установки важно произвести измерение сопротивления заземляющего устройства

Заземление в частном доме — это необходимость, а не роскошь. Без его наличия может возникнуть реальная угроза жизни и здоровью людей, находящихся внутри здания. Кроме того, система заземления позволяет защитить дорогостоящее электрооборудование от повреждения.

Части заземления

Заземлителями называют металлические проводники, которые вбиты или врыты в землю. Нижний конец такого заземлителя должен находиться в почве на полметра ниже уровня ее промерзания. А в местностях, где зима с плюсовыми температурами — на полметра ниже уровня просыхания в грунте со стабильной влажностью. Точные данные о длине конкретного заземлителя можно получить в местной энергослужбе.

Есть еще понятие «металлосвязи». Так называют сварную металлическую конструкцию, которая соединяет заземлители (их верхние концы). Она заводится в дом как шина заземления. И таких вводов может быть сразу несколько, но одна шина обязательно должна заземлять ВЩ (вводный щит) или ВРУ (вводно-распределительное устройство).

Таким образом, формула проста:

Заземлители + Металлосвязь = Жесткий цельный контур заземления.

Заземляющие проводники соединяют клеммы электроустановок с шиной заземления. Они могут быть:

• голыми жесткими;
• или гибкими многожильными, в изоляции (желтой с зеленой полосой).

К шине заземления проводники подключаются на контактные площадки — зачищенные до блеска, с резьбовыми отверстиями под болты 4М (не меньше). Участки подключения должны быть обработаны консистентной смазкой, защищающей от окисления и предотвращающей электрокоррозию.

Ряд контактных площадок на транзитном участке шины отмечается косыми черными метками. Не может быть сплошного окрашивания шины заземления, однако допускается, чтобы она была замоноличена в стену (кроме контактных рядов).

Сопротивление металлосвязи меряется от клеммы заземления электроустановки до контура заземления (в наиболее удаленной его наземной части). И оно не должно превышать 0,1 Ом.

Распространенные ошибки

Принцип действия создаваемого отводящего контура основан на простейших законах физики. Во всех случаях при увеличении площади контакта металла с грунтом увеличивается и эффективность заземления

Важно учитывать распространенные ошибки, допускаемые при его создании:

1. Нельзя использовать металлические изделия, которые были дополнительно обработаны для повышения их прочности и других эксплуатационных качеств. Примером можно назвать рельсы или арматуру. Некоторые изделия проходят дополнительную термическую обработку, что снижает степень проводимости тока верхнего слоя.
2. Просто вбитого в землю штыря в качестве контура будет недостаточно. Это связано с небольшой площадью контакта металла с грунтом. По-настоящему эффективной системой принято считать сочетание двух треугольных контуров, изготовленных из проводников.

При создании отводящей конструкции следует учитывать, что площадь поверхности должна увеличиваться от распределительного щитка к контуру.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

1. При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.
2. Минимальная толщина применяемой стали должна составлять 4 мм.
3. При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ. За счет этого также можно снизить степень сопротивления контура.

Требования и технология заземления

Заземление в частном доме срабатывает в исключительных случаях, когда авария в сети обрывает нулевую фазу. Без заземляющего контура ток идёт на корпус бытовой техники и других подключённых приборов. В результате они выходят из строя или даже возгораются, а прикосновение к ним становится смертельно опасным. Риску подвергаются не только сами подключённые к сети устройства, а и расположенные рядом металлические коммуникации: трубы отопления, водопровод и т.п. Заземление отводит и «гасит» электричество в земле.

Помимо этого заземление помогает в следующем:

• Делает безопасным функционирование техники в условиях высокой влажности. Например, стиральных машин, водонагревателей в ванной комнате.
• Снижает интенсивность высокочастотных помех магнитного поля, которые генерирует бытовая техника.
• Сокращает шумовые помехи.

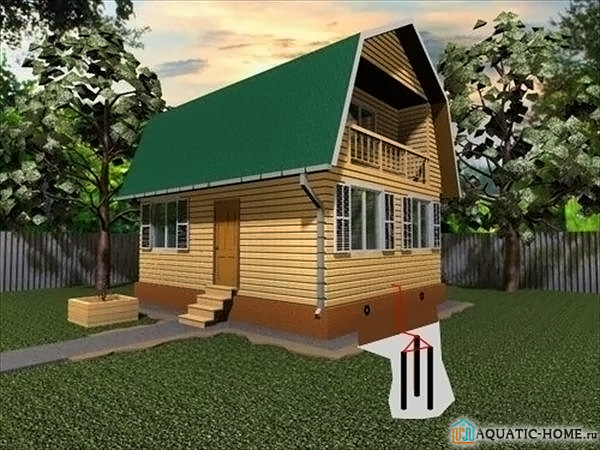

Схема: заземление в дачном доме

Заземление делят на две категории:

1. Защитное. Подключенную к сети технику соединяют с грунтом, чтобы её оградить от утечки тока. Кроме бытовых приборов из ванной также советуют заземлять электроплиту и персональный компьютер.
2. Рабочее. Защищает не от утечки электричества, а от разрушения изоляции при скачке напряжения. Это как раз и бывает при попадании в здание молнии.

В идеале напряжение нужно снимать со всех металлических приспособлений в доме (труб, ванной, открытой арматуры ж/б плит и пр.), а также с розеток. Современная техника может выпускаться с вилкой, которая имеет 3 жилы. Одна из них рассчитана на заземление. Установка подходящих розеток частично автоматизирует решение проблемы.

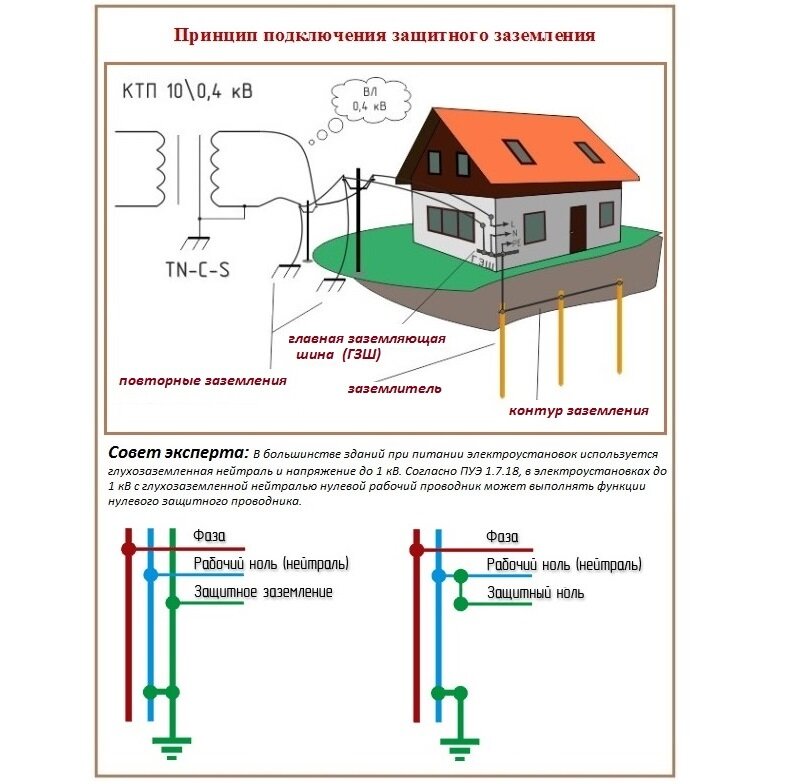

Схемы заземления для частного дома

Существует несколько схем зануления в индивидуальном коттедже: TN-C, TN-C-S и TN-S. Первая буква в аббревиатуре обозначает способ подключения «земли» к источнику питания, вторая расшифровывает характеристики потребителя.

Схема TN-C

Эта удобная разновидность отличается тем, что проводник одновременно выполняет функции защиты и рабочего устройства. Данный вариант часто используют в старых домах из-за простоты реализации и экономичности. Однако из-за отсутствия отдельного контура защиты во время аварии есть вероятность возникновения замыкания. В современных коттеджах этот вариант не применяют, потому что он не соответствует нормативным требованиям.

Схема TN-S

В данной схеме применяют разделенные проводники. В аварийной ситуации на корпус бытовой техники не выходит напряжение. Этот вариант считается самым безопасным, потому что защищает от поражения электрическим током. Однако для реализации такой схемы нужно приложить много усилий и потратить дополнительные средства.

Схема TN-C-S

Это комбинированный вариант, в котором два проводника, идущие от источника питания, объединены в один. В этом случае на входе в дом устанавливают дополнительный защитный проводник типа РЕ. Эту схему советуют использовать в качестве основной модели в постройках любого назначения, в том числе и в частных домах. Ее преимущества в надежности и простоте сборки. Благодаря использованию дополнительного проводника вероятность возникновения пожара при коротком замыкании минимальная.

Контур заземления в частном доме своими руками

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Как сделать монтаж контура самостоятельно

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Правила и требования к контуру заземления

Основных, но обязательных правил всего пять. Чтобы понимать, как делается заземление, достаточно их помнить и применить. В перечень входят следующие постулаты:

1. Минимальный радиус удаления внешнего контура от здания – 1 метр, максимум 10. Оптимальное расстояние электродов от фундамента – от 3 до 5м.
2. Штыри заглубляют на 2-2,5 м. Видными оставляют 20-30 см. это необходимо для крепления связывающей полосы. Работы можно выполнить в траншее, а затем конструкцию засыпать грунтом.
3. Шина, связывающая наружный контур с электрощитовой, должна иметь минимальную площадь сечения от 15 квадратных миллиметров.
4. Соединения сварные, если речь идет об электродах и полосе. В щитке можно предусмотреть болтовое крепление.
5. Перед установкой проверяют общее сопротивление системы, которые не должно быть больше 4 Ом для 380 В и 8 Ом для 220 В.

При вкапывании следует отталкиваться от другого правила. Перед тем, как сделать контур, уточните уровень промерзания грунта. Для каждого региона он отличается. Штыри должны быть вкопаны на большую глубину. В противном случае после замерзания их выдавит на поверхность. И работать такая система в условиях суровой зимы будет недостаточно эффективно.

Устройство и принцип работы

Контур заземления представляет собой устройство из двух подсистем: внутренней и наружной. Две трассы соединяются в распределительном щитке. Вторая часть размещается на улице и состоит из электродов, которые соединены металлическими пластинами и вкапываются в землю.

Устройство конструкции

От подобного устройства проводится металлическая шина, которая подсоединяется к главному щитку. Принцип функционирования конструкции такой, что при контакте человека с электрическим оборудованием ток устремляется в почву не через тело, а через специальный проводник. При этом можно сделать разные виды заземления в частном доме своими руками. 380в требует немного несколько иного подхода.

Устройство защиты дома

У человека показатель сопротивления – 1 кОм, а у механизма – 4 Ом.  Электрический ток выбирает самый быстрый и простой путь к земле, который обладает более низким сопротивлением.

Простейшая конструкция зазмления

В состав заземляющего устройства входят:

• Заземлитель – это элемент, который соприкасается с грунтом и производит спуск и распределение тока. В частных строениях применяются естественные виды приборов из стального трубопровода, защитного покрытия силового кабеля и железобетонной части фундамента или колонны.
• Заземляющий проводник представляет собой деталь, которая соединяет электрическую установку и заземлитель.

Применяются три элемента вертикального типа, а также три горизонтальные полоcы, которые соединяют вертикальные элементы. Стальная полоса используется в качестве проводника между распределительным щитом и контуром заземления.

Организация ввода проводника в дом

При монтаже используются две схемы:

• В виде треугольника делается замкнутая схема.
• Линейная выполнятся из последовательно соединенных перемычек.

Популярная и практичная схема

Пользуется популярностью контур в виде равнобедренного треугольника. Его располагают на расстоянии нескольких метров от фундамента здания. При этом выкапывается траншея, куда вбиваются стальные элементы. Затем по периметру монтируется полоса из стали.

Что лучше – самодельные контуры или покупной комплект

Для обустройства заземления загородного дома можно купить уже готовый комплект устройства. Это позволит быстро установить конструкцию, часто даже без использования сварочного оборудования. Для соединения отдельных элементов производители изготавливают специальные крепежи.

Заводские конструкции считаются более надежными, т.к. все детали изготавливаются из нержавеющего металла, дополнительно обрабатываются защитными составами. Но они дорого стоят – от 7000 до 10000 руб.

Система заземления, собранная своими руками из имеющихся дома материалов, позволяет хозяевам частного коттеджа существенно сэкономить. А если правильно рассчитать схему и качественно выполнить монтажные работы, самодельная конструкция прослужит не меньше, чем заводская.

Зачем при наличии заземления нужно УЗО

Принцип действия УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Подключение УЗО и дифавтомата в однофазной системе TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

https://youtube.com/watch?v=6MIOsXp7Tso

Вывод

Заземление является важной составляющей электрооборудования любого частного дома или квартиры. Оно защищает жильцов от поражения электрическим током и уменьшает риск возгорания

Правильно выполненное заземление должно соответствовать нормам и требованиям безопасности.

Для установки заземления необходимо обращаться к компании или специалистам, которые проведут необходимые измерения на основе своего опыта, квалификации, подберут оптимальную схему заземления. При самостоятельной установке заземления можно допустить ошибки, которые могут повлечь за собой серьезные последствия.

Надеемся, что наша статья помогла вам понять важность безопасности в частном доме и сделать правильный выбор. Заботьтесь о своей безопасности и безопасности своих близких!
