Заземление на свайный фундамент: преимущество и недостатки, установка и проверка

Можно ли сделать заземление на винтовых сваях

Вопрос:

Спрашивает Владимир из Свердловской области. «Добрый день! Интересует такой вопрос: можно ли использовать винтовые сваи для устройства заземления? И если да, то возможно ли устройство заземления на самом свайном фундаменте или необходимо делать отдельную конструкцию?»

Ответ:

Добрый день, Владимир!

Согласно нормативам ПУЭ в качестве вертикальных электродов заземления можно использовать любой массивный металлопрокат. Поскольку эти элементы необходимо заглубить на глубину 2 – 3 м, сделать это гораздо проще при выборе винтовых свай.

Винтовые сваи могут использоваться в качестве заземляющего контура при правильной обвязке, только при покрытии цинком. Если использованы полимерные антикоррозионные краски, эффективность сваи в качестве электрического проводника стремится к нулю.

Необходимость регулярной проверки заземления

Различные причины, такие как коррозия, механические повреждения или изменение почвенной структуры, могут привести к ослаблению эффективности заземления. В результате, заземляющее устройство может потерять свою функциональность и не справиться с непредвиденными токами.

В связи с этим, регулярная проверка состояния заземления является обязательной процедурой для поддержания безопасности. Рекомендуется проводить проверку заземления не реже одного раза в год, особенно в случаях, когда заземляющее устройство находится под воздействием агрессивной среды или механических нагрузок.

Проверка состояния заземления может проводиться при помощи специализированных приборов, таких как заземлительные клещи, мультиметры и заземлительные резисторы. В ходе проверки необходимо убедиться в надлежащем состоянии контактов, отсутствии коррозии и достаточности сопротивления заземления.

Если проверка выявляет какие-либо проблемы или несоответствия, необходимо немедленно принять меры по их устранению. Это может включать в себя замену поврежденных элементов, восстановление контактов или укрепление заземляющего устройства.

Следуя указанным рекомендациям и регулярно проверяя состояние заземления, вы обеспечите сохранность и эффективность системы заземления в вашем доме, обеспечивая безопасность для всех пользователей электричества.

Конструкция и принцип работы

Принцип работы заземления с использованием винтовых свай основан на использовании земли как проводника электрического тока. Когда происходит сбой в электрической системе, например, короткое замыкание, избыточный электрический ток направляется в заземление. Винтовые сваи, забитые в землю, создают низкое сопротивление электрическому току, что позволяет ему свободно стекать в землю.

Конструкция винтовых свай позволяет легко установить заземляющую систему на любой тип грунта. Специальные наконечники свай проникают в землю без использования дополнительного инструмента. За счет этого достигается быстрота и простота монтажа системы заземления.

Одним из преимуществ заземления с использованием винтовых свай является возможность перестраивать или перемещать систему при необходимости. Винтовые сваи можно вывернуть и установить в другом месте без дополнительных затрат и раскопок.

Однако следует отметить некоторые недостатки этой системы. Винтовые сваи не подходят для всех типов грунта, и некоторые грунты могут требовать дополнительной подготовки или специальных манипуляций для установки. Кроме того, винтовые сваи могут быть подвержены коррозии на длительном промежутке времени, что может снизить эффективность системы заземления.

В целом, заземление с использованием винтовых свай является эффективным и удобным способом создания заземляющей системы. Однако перед выбором такой системы необходимо учесть особенности грунта, на котором будет устанавливаться система, а также провести тщательный анализ преимуществ и недостатков для конкретного проекта.

Использование существующего свайно-винтового ростверка в качестве заземляющего устройства

Если коттедж или садовый домик не имеет ЗУ, опирается на свайно-винтовой ростверк, использовать существующие сваи нельзя, как бы ни хотелось снизить бюджет сооружения. Конструкции эксплуатируемого фундамента в этом случае будут интенсивно разрушаться из-за электрохимической коррозии металла, т.к. полностью избежать токов утечки не удастся, даже в исправной цепи, к тому же будут присутствовать токи наводки и ёмкостные токи, они будут не большими, но и их может хватить для ускорения коррозии. Не зря срок эксплуатации заземления из обычной стали без покрытия обычно не превышает 10 лет.

Резюмируя вышесказанное и отвечая на ваш вопрос: Винтовые сваи можно использовать в конструкции заземления в виде вертикальных элементов, но только либо оцинкованные, либо вообще без защитного покрытия, т.к. полимерное покрытие не пропускает ток. Надеяться на то, что это покрытие будет содрано при вкручивании сваи — это уповать на авось. Использовать свайно-винтовой фундамент под строением в качестве заземляющего контура нельзя, т.к. это приведет к его ускоренной коррозии, плюс к тому сваи скорее всего будут с полимерным покрытием. Помните, заземление — это прежде всего ваша безопасность, поэтому и подходить к нему нужно соответственно. После устройства контура обязательно нужно пригласить электриков для испытания вашего заземления, для этого нужно обратится в электроснабжающую компанию.

Заземление автономного сварочного оборудования

Бывают случаи, когда у мастера нет возможности подключить сварочный аппарат к сети, – в таких условиях используются автономные модели. Как правило, их напряжение тока вторичной сети составляет 120 или 240 вольт. Заземление при этом обеспечить бывает нелегко. А нужно ли это делать?

Ответ на этот вопрос зависит от конструкции устройства и условий его использования. Последние можно условно разделить на две группы:

1. При соблюдении всех факторов из этого списка корпус аппарата можно не заземлять, когда:

сварочный аппарат находится в кузове автомобиля либо трейлера;
питание от вторичной сети происходит через вилку или кабель;
розетка оснащена кабелем заземления;
рама сварочного устройства соединена проводом с рамой транспортного средства.

2. При наличии хотя бы одного фактора из данного списка заземление автономной сварки необходимо:

питание оборудования идет за счет подключения к проводке здания (например, для аварийного электроснабжения);
вторичная сеть получает питание напрямую, без использования вилки или кабеля;
вторичная сеть получает постоянное питание без использования розетки или провода.

Выше мы описали лишь ключевые вопросы, касающиеся того, как заземляется сварочное оборудование автономного типа. Более полную информацию можно получить в нормативной документации по электробезопасности.

Если питание сварки происходит с использованием удлинителей, то важно регулярно проверять их на наличие разрывов и надломов. Из-за того, что такие кабели чаще всего располагаются на полу, они, подвергаясь дополнительной нагрузке, быстрее изнашиваются

С помощью специального тестера легко держать их состояние под контролем и, в случае неисправности, своевременно принять меры по их устранению.

Правильная установка заземляющей системы сварочного аппарата сильно снижает риск получения производственных травм, однако не гарантирует стопроцентной безопасности. Ток проходит по заземляющему контуру, не причиняя при этом вреда, но если человек станет его частью, то он послужит проводником, что чревато неприятными последствиями

Поэтому крайне важно избегать телесного контакта с заземляющей конструкцией, носить средства индивидуальной защиты, а изоляционные перчатки непременно должны быть сухими. Также необходимо контролировать целостность кабелей, горелок и электродержателей

Выполняя эти рекомендации, можно также избежать удара током от сети. Исправность оборудования во многом снижает производственные риски для мастера.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

цветные металлы;
чугун;
нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Применение устройств отключения

Разделение PEN-проводника на две жилы (PE и N)

Чтобы обеспечить полную защищенность работающих на линии людей и рядовых потребителей согласно ПУЭ, помимо повторного заземления рекомендуется применять УЗО или так называемые «дифференциальные» автоматы. Каждое их этих устройств допускается использовать в комбинированной системе ТN-C-S, где PEN-проводник разделен на две жилы (PE и N). Это разделение традиционно организуется на вводном щите с использованием главной заземляющей шины (ГЗШ).

В электроустановках где для повторного заземления не имеется подходящих условий, допускается ограничиться несколькими УЗО, включенными по схеме со ступенчатой защитой. Такой организацией системы безопасности удается предотвратить удар человека током за счет мгновенного отключения поврежденного участка линии от сети.

В заключение статьи предлагаем Вам посмотреть видео о монтаже повторного заземления:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла25Не помогла4

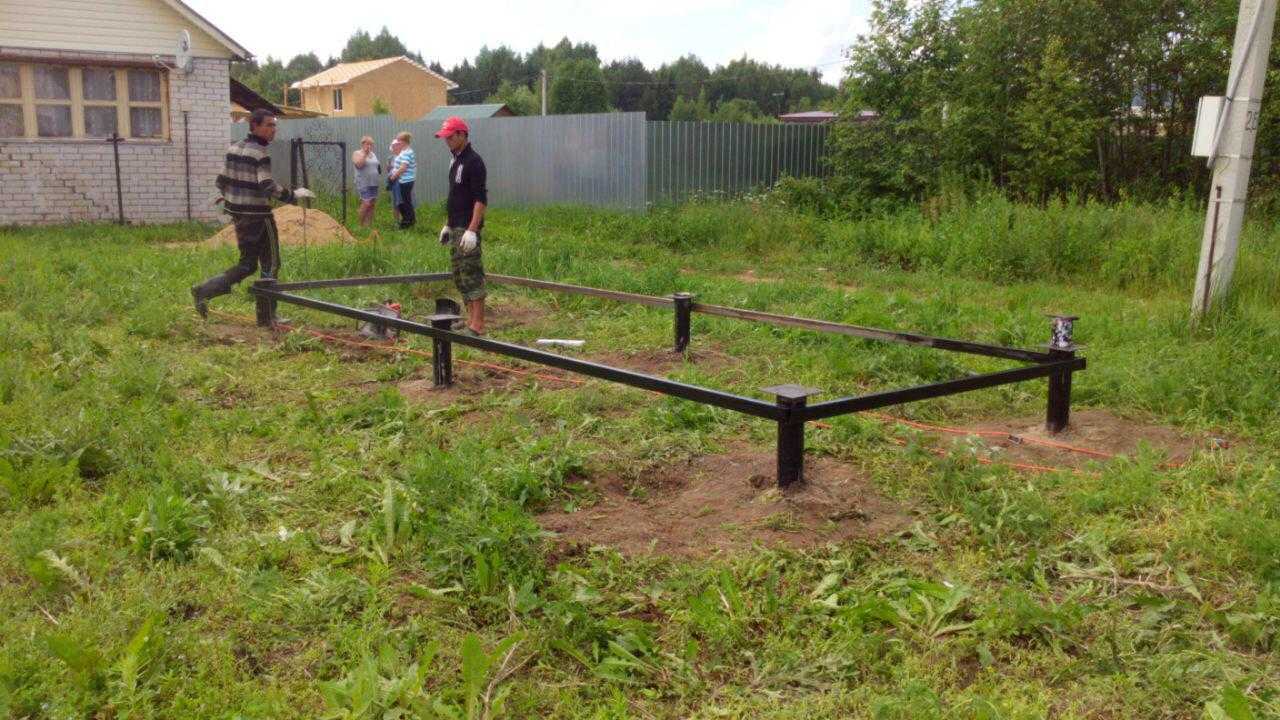

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

При помощи хомутов.
При помощи усаживания на резьбу.
Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
После установки бруса его подбивают молотком.
В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Винтовое основание на сваях и его заземление

Основание на винтовых сваях

Объективные преимущества использования винтовых свайных конструкций в мелком строительстве:

отсутствие необходимости проведения существенного объема земляных работ;
умеренные денежные затраты;
оптимальная практичность основания.

Перед множеством желающих людей, предпочитающих возводить постройку собственными руками, встает один и тот же вопрос – можно ли использовать в качестве заземляющего контура обустроенный свайно-винтовой фундамент, и как в дальнейшем названное обстоятельство может отразиться на эксплуатационных характеристиках возведенного сооружения.

Кажущееся на первый взгляд существенное углубление свайного фундамента дает уникальную возможность для возведения надежного заземления электропроводки. Однако не стоит забывать, что винтовые опоры предварительно подвергаются лакокрасочной обработке для увеличения периода своей эксплуатации. В большинстве случаев представленные покрытия имеют в своем составе полиуретановые смолы, обладающие высокими диэлектрическими свойствами, что делает сваи непригодными для их дальнейшего использования при заземлении электрической сети.

Установка свайного основания

Для увеличения экономии некоторые застройщики при возведении основания на сваях используют винтовые опорные элементы, произведенные самостоятельно или каким-либо кустарным методом. Как правило, антикоррозийная обработка таких свай представлена в виде тонкого слоя бюджетной краски, которая может подвергаться разрушению уже в процессе вкручивания опоры в почву.

За счет подземных электрических зарядов, возникающих при электролитической коррозии, возведенный с помощью кустарных свай фундамент в кротчайшие сроки будет подвержен разрушению, а использование возведенного основания в качестве заземляющего каркаса поспособствует его дальнейшему распаду.

Как провести заземление внутри дома

Вот несколько этапов, которые необходимо выполнить для проведения заземления внутри дома:

Проектирование системы заземления. Перед началом работ необходимо выполнить расчеты и разработать план заземления, учитывая характеристики почвы и виды используемых свай.
Выбор свай. Для эффективного заземления в доме часто используют металлические сваи, которые забиваются в землю на определенную глубину.
Установка свай. Сваи должны быть размещены по периметру дома и подключены к основной системе электроснабжения.
Подключение заземления внутри помещений. Чтобы обеспечить безопасное заземление внутри дома, необходимо провести зануление всех неподвижно установленных металлических элементов, таких как водопроводные и газовые трубы, центральное отопление и другие подобные системы.
Проверка заземления. После установки системы заземления необходимо провести проверку ее работы с использованием специальных приборов. Это поможет убедиться в надежности и безопасности системы.

Заземление внутри дома следует проводить в соответствии с требованиями электротехнических нормативов и действующего законодательства. Если вам необходима помощь или сомневаетесь в своих навыках, рекомендуется обратиться к специалистам, чтобы избежать возможных проблем и повреждений. Помните, что безопасность всегда должна быть на первом месте при проведении любых работ с электричеством.

Сопротивление повторного заземления на вводе ВЛ к электроустановке загородного дома.

Какое должно быть сопротивление заземляющего устройства при повторном заземлении?
Электросеть загородного дома относится к электроустановкам напряжением до 1кВ (1000 Вольт) с глухозаземленной нейтралью.
Максимально допустимое сопротивление растеканию тока НЕ ЗАВИСИТ от количества фаз, от выделенной мощности.
Сопротивление заземления зависит от ЛИНЕЙНОГО НАПРЯЖЕНИЯ ПИТАЮЩЕЙ ЛИНИИ.
Стандартное линейное напряжение питающих линий жилого сектора – 380 вольт.
Линейное напряжение – это напряжение между фазными проводами – его значение 380В.
Фазное напряжение – это напряжение между фазным и нулевым проводами – его значение 220В.
Сопротивление заземляющего устройства электроустановки загородного дома, до присоединения к нулевому проводу, при однофазном или трёхфазном вводе не должно превышать 30 Ом.
Нормы приёмо-сдаточных испытаний. Наибольшие допустимые значения сопротивлений заземляющих устройств ПУЭ.

Проектирование

Грамотные защитные мероприятия начинаются с качественного проекта. Проект должен учитывать особенности постройки дома и отвечать нормативным документам. Оптимальный вариант – когда заземляющие конструкции закладывается в момент общего проектирования дома или дачи. Тогда можно использовать внутренние элементы сооружения в качестве составляющих защитной заземляющей системы – это снизит стоимость монтажа заземления.

Компания «МЗК-Электро» выполняет расчет заземления, проектирование, сборку и обслуживание молниезащиты и элементов заземляющих контуров, в качестве составной части системы и отдельной услуги.

Возведение фундамента

Установка свайного основания с заземлением

Заземлительный контур для здания выполняется в виде замкнутой системы, по форме чаще всего как равносторонний треугольник. По вершинам углов располагают винтовые опоры, задействованные в качестве электродов (заземлительных устройств). Сваи вкручивают так, чтобы они находились ниже уровня промерзания грунта. Точная величина заглубления устанавливается, исходя из нормативов, принятых для того или иного региона. До начала работ производится проба грунта.

Работы выполняются в таком порядке:

Для создания системы заземления подбирают площадку, удаленную от фундамента здания по крайней мере на 1 метр.
Проводят разметку участка под дальнейшую установку винтовых свай. Дистанция между отмеченными точками должна быть равна длине опоры или превышать этот показатель.
Намеченные точки на вершинах треугольника объединяют траншеей, выкопанной по периметру геометрической фигуры. Рекомендуемая глубина траншеи — не менее 50 сантиметров.
По вершинам углов завинчивают опоры.
После выполнения соединений (сваркой или, что более предпочтительно, болтами) конструкция превращается в замкнутый контур. В качестве соединителей используют какие-либо металлические изделия (лента, трубы и т. п.). Толщина металлической ленты не должна быть меньше 4 миллиметров. Соединения обрабатывают антикоррозийным составом.
От одного из углов контура заземления копают еще одну траншею, направленную к распредщиту. В траншею кладут соединительный проводник.
Проводник скрепляют гайкой с заранее приваренным к обвязочному контуру болтом. Оставшийся конец проводника стыкуют с главной шиной заземления распредщита.

Для уменьшения сопротивления заземлителя рекомендуется соединить его с естественными заземляющими предметами.

К числу таковых относят:

находящиеся в земле водопроводы и другие металлические трубные коммуникации (за исключением труб с горючими составами);
железобетонные и металлические конструкции зданий, находящиеся в прямом контакте с почвой;
обсадные трубы скважин.

Использование винтовых свай в сельском хозяйстве

Преимуществами использования винтовых свай в сельском хозяйстве являются:

Простота и быстрота монтажа: Установка винтовых свай не требует больших затрат времени и силовых ресурсов. Они могут быть установлены практически в любое время года без дополнительных подготовительных работ.
Экономия земли: Винтовые сваи занимают минимум земли, поэтому их использование особенно ценно для малогабаритных сельскохозяйственных сооружений, таких как ограждения, растения в теплицах и др.
Устойчивость к внешним воздействиям: Винтовые сваи обладают высокой устойчивостью к ветровым нагрузкам и таким природным явлениям, как землетрясения. Они способны выдерживать большие нагрузки, что делает их незаменимыми в сельском хозяйстве.
Экологическая безопасность: Винтовые сваи не нарушают органическую структуру почвы и не загрязняют окружающую среду, поэтому они являются экологически безопасным вариантом заземления в сельском хозяйстве.

Однако, несмотря на все преимущества, использование винтовых свай в сельском хозяйстве также имеет некоторые недостатки.

Одним из главных недостатков является ограниченная глубина проникновения в грунт. Винтовые сваи не могут быть установлены на глубину, достаточную для обеспечения надежного заземления в слабых грунтах или в случае наличия камней.

Также, стоит отметить, что использование винтовых свай требует определенных знаний и навыков для их правильной установки. Неверно установленные сваи могут быть менее эффективными или ненадежными в задуманной функции заземления.

В целом, использование винтовых свай в сельском хозяйстве является практичным и удобным решением для обеспечения надежного заземления. Они позволяют сохранить эффективность сельскохозяйственных сооружений и улучшить условия работы в сельском хозяйстве.

Применение повторного заземления в классической системе TN

Повторное заземление является важнейшим элементом комплексной системы защиты от поражения электрическим током. Его используют для заземления нулевого защитного провода РЕ и РЕN электрических сетей до 1000 Вольт в системе ТN с глухозаземленной нейтралью трансформатора.

Классические системы заземления принято различать по состоянию их нейтрали, которая может быть глухо заземленной или изолированной. В соответствие с этим признаком они делятся на две большие группы и обозначаются соответствующим сочетанием английских букв. «Т» означает земля, а «N» – нейтраль, что при их совместном написании символизирует заземленный «нуль». Помимо этого в данных системах предусмотрены проводники и шины, обозначаемые как PE (отдельный заземляемый повод) или же PEN –совмещенная рабочая и защитная шина.

В зависимости от выбранной схемы постоянно заземленный нейтральный провод N может быть как независимым от защитного PE-проводника, а может соединяться с ним, образуя шину PEN. В первом случае получаем систему TN-S («Separate» или раздельная прокладка), а во втором – TN-C.

Существует еще один вариант, когда два провода (защитный и нулевой) на стороне подстанции объединены, а при вводе на объект разделяются на защитный проводник PE и функциональную шину N. Подобная организация системы защиты потребителя носит название TN-C-S и также предполагает обязательность заземления нулевого провода.

Установка свайного основания с заземлением

Работы выполняются в таком порядке:

Для создания системы заземления подбирают площадку, удаленную от фундамента здания по крайней мере на 1 метр.
Проводят разметку участка под дальнейшую установку винтовых свай. Дистанция между отмеченными точками должна быть равна длине опоры или превышать этот показатель.
Намеченные точки на вершинах треугольника объединяют траншеей, выкопанной по периметру геометрической фигуры. Рекомендуемая глубина траншеи — не менее 50 сантиметров.
По вершинам углов завинчивают опоры.
После выполнения соединений (сваркой или, что более предпочтительно, болтами) конструкция превращается в замкнутый контур. В качестве соединителей используют какие-либо металлические изделия (лента, трубы и т. п.). Толщина металлической ленты не должна быть меньше 4 миллиметров. Соединения обрабатывают антикоррозийным составом.
От одного из углов контура заземления копают еще одну траншею, направленную к распредщиту. В траншею кладут соединительный проводник.
Проводник скрепляют гайкой с заранее приваренным к обвязочному контуру болтом. Оставшийся конец проводника стыкуют с главной шиной заземления распредщита.

находящиеся в земле водопроводы и другие металлические трубные коммуникации (за исключением труб с горючими составами);
железобетонные и металлические конструкции зданий, находящиеся в прямом контакте с почвой;
обсадные трубы скважин.

Преимущества свайно-винтового фундамента на грунтах с большим количеством подземных вод

основание на винтовых сваях обходится намного дешевле, чем плавающая плита и другие типы фундамента;
для установки свайно-винтового фундамента не нужно использование техники, сваи можно вкрутить вручную;
основание на сваях не требует проведения сложных земляных работ;
из-за того, что свайный фундамент поднимает строение от уровня земли, от гидроизоляции можно отказаться, главное – защитить сваи от влаги (для этого внутрь заливают бетон и обрабатывают сваи антикоррозийным составом);
открытое пространство под домом при установке свайного фундамента обеспечивает естественную вентиляцию, в результате полам и стенам не грозит гноение и образование плесени. Зимой в таком доме за счёт воздушной подушки под основанием более тепло, летом – более прохладно;
благодаря своей специфике, свайный фундамент можно установить на любом участке и без работ по его выравниванию. Вместо этого длина свай подбирается с учётом перепадов высоты участка.

Как видим, фундамент на винтовых сваях идеально подойдёт как надёжное основание для дома на болотистом или обводнённом участке.

Преимущества и недостатки устройства заземления винтовыми сваями

Преимущества использования винтовых свай обусловлены, прежде всего, удобством монтажа сооружаемой заземляющей конструкции. Ввинчивание опоры освобождает от значительного объема земляных работ. Толщина стенки сваи, составляющая от 3 до 5 мм, гарантирует длительные сроки эксплуатации, а большая площадь поверхности – надежность заземления.

Тем не менее, некоторые специалисты указывают на то, что наличие сварных швов является недопустимым для элементов конструкций, применяемых для заземления объектов. Места сварки в первую очередь подвергаются электролитической коррозии. Присутствие вблизи заземленной постройки электроподстанции, железнодорожных путей или вышек сотовой связи, где высока вероятность утечек электричества в грунт, приводит к существенному сокращению сроков эксплуатации и разрушению винтовой сваи.

До проведения работ по устройству заземляющей конструкции частного дома рекомендуется обратиться за консультацией к сотрудникам из обслуживающей данный район сетевой организации энергоснабжения. Они помогут произвести расчеты для качественного заземления, посоветовать, какие материалы лучше использовать, а также, при необходимости, составят проектную документацию.

Самое читаемое на сайте :

Барбекю из кирпича Беседка с мангалом Бетонные дорожки Благоустройство участка Выбор кустореза Георешетка Гузмания Декоративная трава Декоративные клумбы Декоративный заборчик Детская горка Дизайн сада Дровница для дачи Забор из сетки Зимний сад Идеи для дачи Клумба из камней Клумбы из многолетников Лианы для сада Навесы из поликарбоната Освещение участка Парник своими руками Песочница своими руками Площадка под автомобиль Подпорная стенка Подсветка фасада Распашные ворота Садовая арка Садовые фонтаны Снегоуборочная лопата Тандыр из кирпича Топиари в саду Туя западная Участок 15 соток Фигурки для сада Хвойные растения

Заземление арматуры фундамента

Заземление это соединение электроустановки с потенциалом земли. Так как в фундаменте используется арматура, то в теории мы можем использовать арматуру заглубленного фундамента, как заземление дома.

Однако возникает, моно ли это делать по нормативам?

Читаем ПУЭ 1.7.14 и видим, что действительно, электропроводящие части зданий, которые находятся в соприкосновении с землёй, могут служить естественными заземлителями. По-моему, всё понятно. Однако есть несколько, но.

Во-первых, арматура фундамента должна иметь соприкосновение с землёй. К сожалению, в частных домах, где не используется забивание столбов в землю, не всегда фундамент и его арматура соприкасается с землёй. Виной в этом гидроизоляция фундамента. Именно поэтому арматура фундамента дома, не используется, как контур заземления. Контур заземления делается металлической полосой сваренной в виде кольца «спрятанной» в фундаменте и соединенной с контуром заземления или штыревым заземлителем.

Во-вторых, если использовать арматуру фундамента, не сваренную между собой, то нарушается правила прочности соединения, по которому элементы заземления должны быть соединены сваркой или с помощью клемм и болтов и изолированы.

Отсюда вывод, арматуру фундамента не подготовленную специальным образом, использовать как контур заземления дома нельзя.

Однако в этом случае арматура может быть использована, как защитную СУП (систему уравнивания потенциалов) ГОСТ Р 50571.5.54-2013.

Если вы хотите сделать заземляющее устройство из винтовых свай

Контур ЗУ состоит из вертикально размещенных в глубине почвы проводников, обвязанных горизонтальным контуром (обычно треугольной конфигурации), и шины, подходящей к дому. Основная сложность при монтаже вертикальных электродов – их длина, так как 2 – 3 м прутки неудобно вбивать в грунт на начальном этапе.

Контур заземления из винтовых свай, которые служат в нем вертикальными проводниками.

Указанное неудобство можно полностью ликвидировать, если купить винтовую сваю, которую забивать не нужно. Изделия СВС или других модификаций вкручиваются в одиночку электродрелью с мультипликатором (усилитель момента крутящего) либо вручную (понадобятся ломы и два помощника).

Важно! Прежде, чем сделать заземление, следует рассчитать, а затем и измерить, сопротивление контура. Корпус электроустановки (вашей бытовой электросети) не получит повреждений лишь при минимальном сопротивлении ЗУ

Опасный для электроприборов потенциал должен распределяться полностью в землю.

Сооружая заземление собственными силами следует учесть рекомендуемые сечения вертикальных проводников в зависимости от используемого металлопроката:

полоса – минимум 12 х 4 мм
пруток – 3,6 мм
уголок – 40 х 40 мм
труба – толщина стенки минимум 3,5 мм

Производители обычно изготавливают винтовые сваи из толстостенной трубы с минимум 4 мм стенкой. Поэтому проблем не возникает, можно покупать СВС минимального диаметра из имеющегося ассортимента длиной 2-3 м.

Важно! Все производители свай винтовых применяют антикоррозионное покрытие. Поэтому при покупке нужно выбрать вариант горячего или холодного цинкования

Если в ассортименте предложены СВС только с полимерным покрытием, от таких свай следует отказаться или объяснить причину и приобрести изделия совсем без покрытия.

Винтовое свайное основание и его заземление

Многие люди задаются вопросом: подходит ли свайный фундамент на винтовых сваях для организации надежного заземления? С одной стороны, глубокое расположение свайного фундамента — обстоятельство, указывающее в пользу создания надежной заземлительной системы.

Однако следует иметь в виду, что сваи до установки их в грунт зачастую обрабатывают лакокрасочными материалами, содержащими полиуретановые смолы. Особенность этих красок в том, что они — отличные диэлектрики. Хотя такие поверхности отличаются повышенной устойчивостью к коррозии (что продлевает срок эксплуатации металла), их нельзя использовать в заземлительном контуре.

Таким образом, заземление свайного фундамента на винтовых сваях — допустимый вариант только при отсутствии диэлектрических покрытий. Для защиты свай от коррозии нужны специальные токопроводящие краски или оцинкованное покрытие.

Обратите внимание! Некоторые строительные компании, желая сэкономить, используют для покраски свай дешевые виды лакокрасочных материалов. В результате покрытие обсыпается уже на этапе ввинчивания опоры в грунт

Проверка системы заземления

Когда монтаж закончен, нужно протестировать сопротивление контура заземления. В соответствии с правилами устройства электроустановок показатель сопротивления для электросети с напряжением 220 Вольт не должен превышать 30 Ом.

Замеры осуществляют в сухую погоду (в такие периоды наблюдается наибольшее сопротивление грунта). Если результаты измерений в пределах нормы, траншею с заземлительным контуром засыпают землей, после чего заземление готово к эксплуатации.

https://youtube.com/watch?v=nUFvHg5RUz8

Прежде чем приступать к заземлению свайного фундамента, необходимо провести консультацию со специалистами по энергоснабжению, обслуживающими участок, на котором расположен фундамент. Мастера дадут рекомендации относительно правильного составления расчетов и подбора материалов, предоставят технические регламенты.

Источник
