Защита от скачков напряжения 220 вольт в доме и квартире

Замер напряжения перед выбором

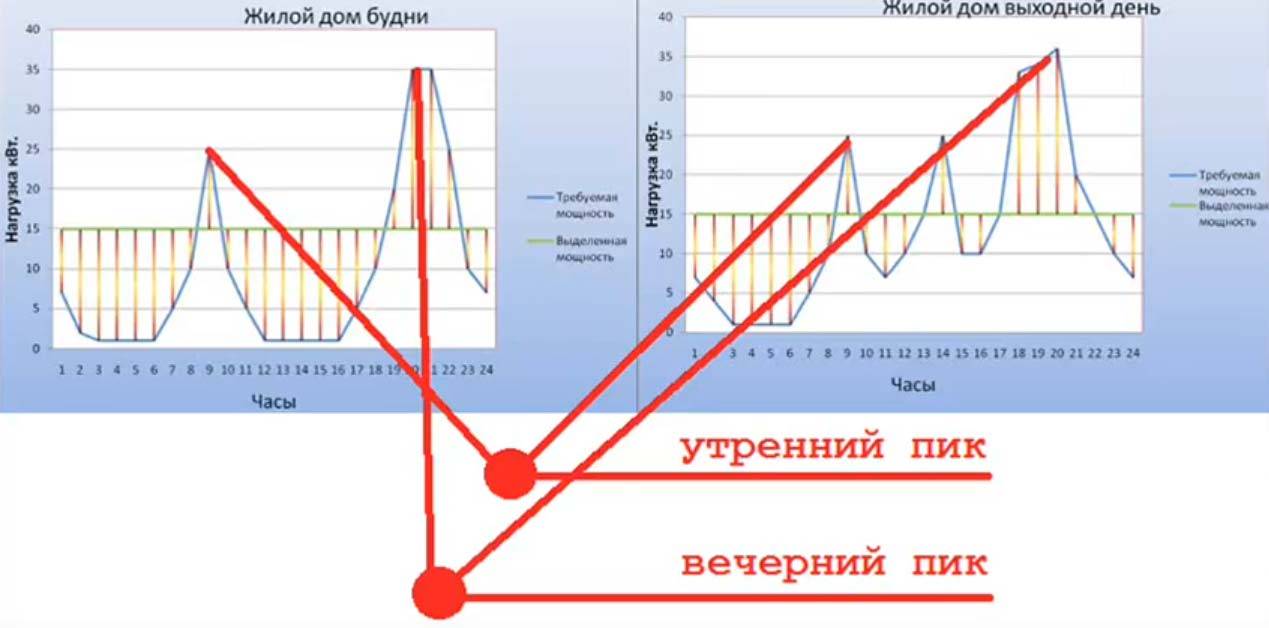

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Стабилизаторы напряжения

В случае выхода показателей напряжения за пределы нормы стабилизатор нормализует напряжение ровно до 220 В. А вот если напряжение повысится критически (например, 250 В и выше в однофазной цепи), отключит подачу электричества. После того, как напряжение в сети стабилизируется, устройство возобновит подачу тока. Стабилизатор напряжения устанавливается на одну розетку для одного прибора, на отдельный крупный пункт раздачи электричества (например, связка «водонагреватель-стиральная машина-посудомоечная машина) или на всю сеть, только нужно учесть суммарную потребляемую мощность всех подключаемых приборов. В сетях с номинальным напряжением 220В применяется однофазный стабилизатор. В сетях 380В – один трехфазный или три однофазных стабилизатора. Цены стартуют от 1000-1500 рублей и упираются в 60000-70000 рублей (трехфазные стабилизаторы для коттеджей европейского производства).

Минусы

Хороший стабилизатор стоит дорого, но, как говорится «оно того стоит», на сегодняшний день это самый лучший способ защиты техники от напряжения.

Причины перенапряжения

Импульсный перепад напряжения в сети представляет собой молниеносное повышение напряжения от нескольких десятков до тысяч вольт. Длиться такое событие может всего несколько миллисекунд. Однако этого вполне достаточно, чтобы все подключенные приборы и электропроводка сгорели и с высокой вероятностью привели к возгоранию.

Причин перенапряжения может быть несколько:

Разряд молнии. Является наиболее опасным с точки зрения последствий, так как скачок напряжения может достигать нескольких киловольт. При этом молнии необязательно бить точно по фазовому проводу, а достаточно ударить в нескольких метрах от него, чтобы в проводнике возник мощный импульс. Единственный способ предостережения от такого стихийного фактора – это прибор защиты от импульсных перенапряжений, установленный на вводе в дом.
Повреждение нулевого провода. Событие может произойти в силу различных причин – отгорания контакта, обрыва провода на ЛЭП из-за ветра или повала дерева и проч. В любом случае вместо привычных 220 В потребитель получит 380 вольт или более со всеми вытекающими последствиями.

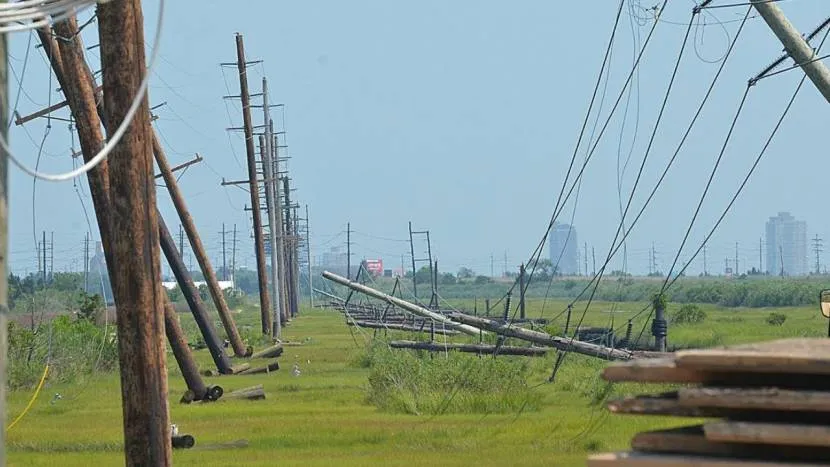

Причиной перенапряжения может стать повреждение ЛЭПИсточник ytimg.com

Возникновение хотя бы одного из выше перечисленных событий неизбежно приведут к поломке бытовой техники или возгоранию окружающих материалов. Другой прямо противоположной ситуацией является резкое падение напряжения. От этого в большей степени страдает оборудование, особенно оснащенное автоматикой.

Например, современные котлы при возникновения подобного сбоя сразу же останавливаются и выдают ошибку. Поэтому для устранения таких последствий агрегат подключают через стабилизатор тока, вовремя улавливающий изменения и выравнивающий напряжение до номинального значения.

Для предупреждения сбоя в работе отопительный котел лучше подключить через стабилизатор напряженияИсточник gradusplus.com

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники

Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

Установка порогового срабатывания по максимальному значению – Umax.
Установка минимального значения, при котором происходит срабатывание устройства – Umin.
Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Что такое перепады напряжения

Приборы для защиты от импульсных напряжений

В соответствии с определением, которое приведено в ГОСТе, перепады напряжения или перенапряжение – это внезапное кратковременное понижение или повышение амплитуды напряжения с последующим восстановлением до номинальных параметров.

Объясняется природа происхождения данного явления тем, что несколько десятков лет назад проектировщики и строители даже представить не могли, что в современности в каждой квартире будет сосредоточено такое количество электрического оборудования. Максимальное потребление электричества утром и вечером отрицательно сказывается на работе всей электросети.

Электричество, которое течет по кабелю, попросту неспособно выдерживать такие нагрузки, что способствует аномальному их перегреву. С течением времени это приводит к ослабеванию контактов в распределительном щитке. Также нулевые провода часто отгорают, что может стать причиной скачка напряжения, например, от 110 до 360 вольт.

Коммутационное перенапряжение

Когда наблюдается момент перепада напряжения в электрических магистралях, за короткий промежуток времени их амплитуда изменяется. После этого они быстро возвращаются к параметрам, которые были вначале.

Продолжительность подобного импульса не превышает нескольких миллисекунд, его образование может быть обусловлено одной или несколькими причинами:

При подключении мощного электрического оборудования, например, электрической сварки, коллекторного электродвигателя, наблюдается явление электростатической индукции.
Перенапряжение, которое было вызвано коммутируемыми процессами. Они, в свою очередь, наблюдаются в момент отключения или включения электрических приборов с высокой мощностью.
Грозовые разряды. Это природное явление способно стать причиной скачков напряжения до нескольких киловольт. Такие изменения в сети неспособен выдержать ни один прибор, также грозы становятся часто причинами пожара и отключения сети.

В роли проводников выступают газы, которые заполняют все образованные пустоты. С течением времени, если не устранить поломку, ток постепенно нарастает, а защитная автоматика своевременно не определит аварийную ситуацию. Это приводит к выведению из строя почти всей проводки в помещении.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Система защиты от перепада напряжения.

2 типа реле для защиты бытовой техники и оборудования. Узип или реле.

Реле контроля напряжения (РКН) – это несложное устройство, отключающее цепь когда разность потенциалов отклоняется от нормы. Реле для защиты бытовой техники и оборудования включает вновь цепь, когда разница потенциалов становится нормальной.

РКН не изменяет напряжение, не стабилизирует его, реле считывает показатели и действует, согласно сети.

Зачем нужно реле напряжения (РН) для домашней сети 220в

Реле бывают двух типов:

Реле общего типа. Его устанавливают в щиток, РН защищает весь дом (или квартиру) от скачков. РКН обладает чувствительностью, не реагирует на скачки в пределах микровольта, выключает подачу тока тогда, когда потенциал достигает критического значения. Критическое значение зависит от конкретной модели РКН. Регулировка таких устройств производится очень легко: например, реле РН-113 можно без особых знаний настроить за 10 минут; настройка Барьер занимает еще меньше.
РКН встроенный. Включается в розетку и напоминает удлинитель с гнездами под 220 Вольт. В него включаются отдельные электроприборы и РН способно их защищать от перенапряжения. Конструкция реле очень проста — пластина, гнущаяся при повышении напряжения нажимает на тумблер-автомат. Именно поэтому при срабатывании заметно слышен «щелчок».

1 совет как правильно выбрать РН для квартиры и частного дома

Если вы решили приобрести реле контроля, помните, что следует внимательно изучить его мощность (больше, чем сумма мощностей всех включаемых электрических приборов).

Реле — удобное устройство, но не совсем подходит в местности, где сеть нестабильна. В этом случае реле будет очень часто включаться и выключаться, мало кому понравится постоянно мерцающий свет. Реле сохранит вашу бытовую технику, но ценой комфорта.

Защита от перепадов напряжения в сети 220В

3 главных отличия реле друг от друга.

Все однофазные реле (т.е. реле, работающие в однофазной сети, стандартной двух контактной с желательным 220 В) отличаются друг от друга такими параметрами:

максимальный коммутируемый ток нагрузки (суммарный ток). Это реле с показателями 16А, 25А, 32А, 40А, 60А, 63А. Реле с большими токами нагрузки устанавливают на производстве.
наличие индикатора напряжения в сети;
элементы управления (ручки, дающие возможность настраивать интервал допустимых);

Как избежать проблем с подключением, 3 ошибки подключения реле

Рассмотри три самые распространенные ошибки, которые случаются при неправильном подключении реле напряжения:

Соединение нуля с защитным проводником, идущим после дифференциального автомата. Это чаще всего делается «по привычке», с целью произвести зануление.
Неполнофазные подключения устройства. Тоже распространенная ошибка: фаза подключается на дифференциальный автомат, а ноль проходит мимо. Таким образом, ноль бытовой розетки подключен не к дифференциальному автомату, а к нулевой шинке.
Ошибка в неверной располюсовке. При подключении одного полюса клеммы меняются местами, таким образом питающая фаза подключается к верхней клемме, а отходящая — к нижней, питающий ноль при это с нулевой шинки подключают к нижней клемме, а нагрузочный — к верхней.

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

верхняя для выставления максимального порога срабатывания
нижняя для выставления минимального порога срабатывания
средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
Шаг регулировки напряжений срабатывания – 1 Вольт
Шаг регулировки времени повторного срабатывания – 3 секунды
Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Устройство защиты от импульсного перенапряжения

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Стабилизаторы напряжения применяются для поддержания рабочих параметров электросети

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Варисторные таблетки невелики по размеру

Это интересно: Не работает электроплита после отключения света: причина

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Нужно отметить, что в подавляющем большинстве случаев в этажных щитках нет защитно-коммутационных аппаратов, которые защищают от перенапряжения.

В основном там установлены ВА (выключатели автоматические), а основная функция ВА, это защита от токов короткого замыкания (К.З.) и перегрузки. УЗО, защищает от поражения электрическим током человека.

ПВ-пакетные выключатели служат для безопасной замены электрического счетчика со снятием напряжения. Они вообще не являются средствами защиты.

По этим причинам рекомендуется защитить дорогостоящее бытовое электрооборудование от перенапряжения специальными устройствами.

Основные критерии для выборов аппаратов защиты:

длительно-допустимый рабочий ток (А),
мощность (кВт),
напряжение (В),
степень защиты (IP),
диапазон защиты (± %).

Необходимо так же учесть, что на электробытовые приборы влияет как повышенное напряжение, так и пониженное. Так, к примеру, компрессоры холодильников при пониженном напряжении испытывают тяжелый пуск, и тем самым это отрицательно влияет на их рабочую характеристику.

Все эти характеристики есть на панели прибора. Произвести расчет защиты можно следующим образом:

I=P/U*cosФ, где

I – длительно-допустимый или рабочий ток электрооборудования включенного в сеть (А),
P – установленная мощность электроприбора, квартиры, дома (кВт),
cosФ – коэффициент, учитывающий реактивность нагрузки. Для обыкновенных ламп накаливания он равен 1, а для асинхронных двигателей может быть в диапазоне 0.8-0.9.
IP – это защита от внешних факторов, пыль, вода, химическая агрессивность среды.

При выборе защиты от перенапряжения необходимо определиться, будет этот аппарат защищать отдельный прибор (стабилизатор напряжения) или весь дом в целом.

На сегодняшний день, самые распространенные аппараты защиты, это РН (реле перенапряжения). Они свободно устанавливаются в этажных электрощитах. Если прибор устанавливается в частном секторе, то стоит рассмотреть комбинированную защиту – как от бытового перенапряжения, так и импульсного (молния, гроза), УЗИП.

Необходимо помнить, что стоимость защиты от перенапряжения несопоставима с дорогостоящим электробытовым оборудованием.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Устройство защиты от скачков напряжения 220 вольт для дома и квартиры
