Меняем светодиод в фонарике своими руками

Как собрать своими руками?

Собрать светодиодный фонарь несложно при наличии минимальных навыков работы с паяльником. Например, можно воспользоваться старой материнской платой персонального компьютера и выпаять из нее «карман» для фиксации батареи питания. Это следует делать аккуратно, чтобы не повредить поверхность и контакты.

Корпус небольшого фонарика можно сделать из шприца. Для этого нужно малярным ножом срезать конус, на который устанавливается игла, и вынуть поршень.

Медной проволокой пропаять контакты диода. В качестве изоляции можно воспользоваться термокембриком и зажигалкой.

Часть с линзой и светодиодом следует закрепить с помощью клея к корпусу из шприца.

Контакты светодиода соединяем с контактами аккумулятора и вставляем во внутрь конструкции.

Если плата модуля зарядки не помещается в оставшуюся часть шприца, ее можно разделить на две части и соединить между собой скотчем. Разорванные контакты следует пропаять медной проволокой.

Микровыключатель через резистор требуется подсоединить к плате модуля зарядки. Остальные контакты модуля расключаются в соответствии со схемой.

На поверхности после сборки фонарика должны остаться разъем micro-usb и кнопка выключателя. При правильном выполнении работ от одной зарядки такой фонарик будет работать 10-12 часов.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

  1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
  2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
  3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо другую трубу, то можно существенно уменьшить размеры фонаря.

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Конструктивные различия светодиодов

Если рассматривать массовое производство, то светодиоды выпускаются в трех видах исполнения:

  1. DIP – это светодиод в отдельном корпусе, хорошо защищенный от внешних механических и атмосферных воздействий. Имеется рассеивающая линза и длинные ножки, облегчающие монтаж (демонтаж) и проверку. Устанавливается традиционным способом: ножки припаиваются в отверстиях монтажной платы. Как правило, это маломощные сигнальные или декоративные LED элементы.

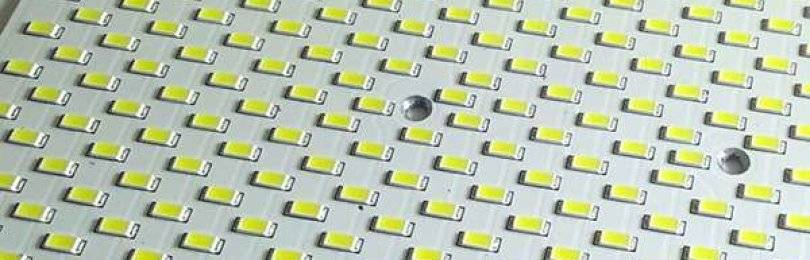

  2. SMD светодиод – компактное решение, при котором корпус может являться и контактом, и элементом теплоотвода. Такие светодиоды могут быть большой мощности, при установке требуется внешний радиатор. Монтаж производится на одну сторону платы, точечной пайкой. Проверка светодиода в корпусе DIP на работоспособность затруднена, поскольку демонтировать его сложно.
  3. COB элемент – это сборка нескольких светодиодов (точнее полупроводниковых кристаллов) в едином корпусе, с общей заливкой композитным материалом.

Проверить каждый отдельный светодиод невозможно, разве что при подаче питания можно разглядеть, какой из кристаллов не светится. Ремонту такие панели не подлежат, можно продолжать пользоваться, пока не перегорят все (или большинство) кристаллов.

Конструкция SMD и COB может быть различной: как с линзой, так и в плоском незащищенном (за исключением заливки композитами) корпусе. При этом отдельные светодиоды могут иметь собственные контакты, либо общее соединение внутри корпуса. В первом случае можно проверить отдельный светодиод тестером.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Проверка светодиодной ленты

Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.

Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.

Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.

Светодиод как индикатор, известен достаточно давно. А вот в качестве источника света LED элементы применяются всего лет 15. За это время произошел взрывной прорыв в технологии производства, и продукт превратился из нишевого в массовый.

Стоимость единицы снизилась настолько, что любой радиолюбитель может купить диод, и установить его взамен неисправного. Если мы имеем дело с единичным элементом – все просто.

Раз не работает, значит неисправен. А как проверить светодиод мультиметром, если он установлен в матрице или гирлянде среди нескольких десятков или сотен «собратьев»? Надо понимать, что это обыкновенный полупроводниковый элемент, и он работает по электротехническим законам. Однако проверка связана с некоторыми особенностями.

Как разобрать фонарик своими руками

Первый этап ремонта — разборка. Большая часть моделей имеет сходную конструкцию и разбирается по одним принципам. Отдельно стоит рассмотреть ручные и налобные устройства.

Ручной


Ручной фонарь в разобранном виде.

Порядок разборки:

  1. Рукоятка откручивается от основной части. Иногда корпус состоит из трех частей и тогда придется отсоединить сначала верхнюю часть с линзой, а затем рукоятку.
  2. Из оставшейся части выталкивается микросхема с диодом.
  3. Для получения доступа к светодиоду и драйверу может потребоваться открутить шайбу пинцетом.
  4. Вынимается сама плата со светодиодным элементом.

Собирается конструкция в обратном порядке.

Налобный


Аккумуляторный отсек налобного фонарика.

Инструкция по разборке:

  1. Открывается отсек с элементами питания.
  2. Извлекаются батарейки или аккумуляторы.
  3. В открывшейся области потребуется открутить шурупы отверткой.
  4. Непосредственно под поддоном для батарей находится печатная плата со светодиодом и всеми сопутствующими элементами.

Обычно после откручивания винтов плату можно извлечь из корпуса лампы для последующего рассмотрения или ремонта. Иногда может потребоваться отсоединить защелки или крепления.

Сборка осуществляется в обратном порядке по тем же правилам.

Второй вариант сборки

Еще одним способом сделать светодиодный самодельный фонарик – использовать старый светильник, в котором перегорела лампочка. В данном случае можно также запитать прибор одной батарейкой. Здесь для сборки будет использоваться следующая схема:

Схема для сборки карманного фонарика

Сборка по этой схеме происходит следующим образом:

  • берем ферритовое кольцо (его можно извлечь из люминесцентной лампы) и наматываем на него 10 витков провода. Провод должен иметь сечение 0,5-0,3 мм;
  • после того, как намотали 10 витков, делаем отвод или петельку и снова мотает 10 витков;

Обмотанное ферритовое кольцо

далее по схеме соединяем трансформатор, светодиод, батарейку (одной пальчиковой будет вполне достаточно) и транзистор КТ315. Можно еще поставить конденсатор для яркости свечения.

Собранная схема

Если диод не засиял, значит необходимо поменять полярность батарейки. Если не помогло, то дело было не в батарейке и нужно проверить корректность подключения транзистора и источника света. Теперь дополняем нашу схему оставшимися деталями. Теперь схема должна иметь следующий вид:

Схема с дополнениями

При включении в схему конденсатора С1 и диода VD1, диод начнет светить намного ярче.

Визуализации схемы с дополнениями

Теперь только осталось выбрать резистор. Лучше всего ставить переменный резистор на 1,5 кОма. После этого нужно отыскать то место, в котором светодиод буде светит ярче всего. Далее сборка фонарика с одной батарейкой предполагает проведение следующих действий:

  • теперь разбираем старый светильник;
  • из узкого однобокого стеклотекстолита вырезаем круг, который должен соответствовать диаметру трубки осветительного прибора;

Детали подходящего размера

далее размечаем плату. После этого ножиком разрезаем фольгу и лудим плату. Для этого паяльник должен иметь специальное жало. Его можно сделать своими руками, накрутив на конец инструмента проволоку шириной 1-1,5 мм. Конец проволоки нужно заострить и залудить. Должно получиться примерно так;

Подготовленное жало паяльника

припаиваем к подготовленной плате детали. Она должна иметь следующий вид:

Готовая плата

после этого соединяем припаянную плату с первоначальной схемой и проверяем ее работоспособность.

Проверка работоспособности схемы

После проверки нужно хорошо припаять все детали

Особенно важно нормально припаять светодиод

Также стоит уделить внимание контактам, идущим к одной батарейке. В итоге должно получиться следующее:

Плата с припаянным светодиодом

Теперь осталось только вставить все в фонарик. После этого края платы можно покрыть лаком.

Готовый светодиодный самодельный фонарик

Такой фонарик можно запитать даже от одной разряженной батарейки.

Диагностика

Перед началом ремонта своими руками необходимо проверить проводку на перегибы, прогоревшую изоляцию, чтобы убедиться, что отсутствуют разрывы жилы. Желательно так же тщательно осмотреть корпус с целью выявить трещины, деформации, сколы. Может оказаться, что проблема решится устранением этих неполадок, не нужно будет думать, как разобрать светодиодный прожектор, и определять, почему он перестал работать.

Последовательность диагностики после вскрытия корпуса:

  • проверка целостности ламп в модуле;
  • измерение входного напряжения мультиметром (должно быть 220 В)
  • измерение выходного напряжения (постоянный ток 12 Вт).

Если напряжение отсутствует на входе, нужно искать перегоревшие части драйвера, окислившиеся контакты, трещины на покрытии. Если плата и напаянные на нее элементы в порядке, требуется проверка работоспособности модуля. Он перестает функционировать, если сгорело несколько светодиодов.

Основные характеристики

Для любого фонаря, который планируется использовать автономно, важна длительность поддержания активного состояния. Сегодня даже бюджетные модели предлагают объемы аккумуляторной емкости, действия которых хватает на 10 часов минимум. Наиболее же производительные фонари могут работать в течение 40-50 часов на одном заряде. Это тот самый класс туристических модификаций. При этом напряжение остается небольшим – в среднем 6 В

Приобретая фонарик аккумуляторный светодиодный с зарядным устройством, важно учитывать и сам тип элемента питания – на рынке доступны в основном системы Li-ion и Ni-Cd

Наиболее выигрышным считается литий-ион, поскольку эта батарея дает оптимальную мощность при компактных размерах, а также характеризуется быстрым восполнением заряда. Что касается аккумуляторов Ni-Cd, то они более терпимы к сложным внешним условиям (повышенная влажность, температурные колебания), но зато менее долговечны. Через пару лет никель-кадмиевый элемент придется менять, в то время как Li-ion от крупного производителя может прослужить 10 лет и более.

Схема аккумуляторного фонарика на светодиодах

фонарик налобный со светодиодами BL — 050 — 7C

Фонарик BL — 050 — 7C поступает в продажу со встроенным зарядным устройством, при подключении такого фонарика к внешнему источнику переменного напряжения — осуществляется подзарядка аккумуляторной батареи.

Аккумуляторные батарейки, а точнее электрохимические аккумуляторы,- принцип зарядки таких элементов основан на использовании обратимых электрохимических систем. Вещества, образовавшиеся в процессе разряда аккумулятора, под воздействием электрического тока — способны восстанавливать свое первоначальное состояние. То есть подзарядили фонарик и можем дальше им пользоваться. Такие электрохимические аккумуляторы или отдельные элементы, могут состоять из определенного количества, — в зависимости от потребляемого напряжения:

  • количества лампочек;
  • типа лампочек.

Количество, комплект таких отдельных элементов фонарика, — представляют из себя батарею.

Электрическую схему фонарика рис.2 можно рассматривать как состоящей из простой лампочки накаливания так и из определенного количества светодиодных лампочек

Для любой схемы фонарика что именно важно? — Важно то, чтобы потребляемая энергия лампочками состоящими в электрической цепи — соответствовала выдаваемому напряжению источника питания батареи, состоящей из отдельных элементов

Читаем схему соединений:

Резистор R1 сопротивлением — 510 кОм и номинальным значением мощности — 0,25 Вт в электрической цепи соединен параллельно, за счет данного большого сопротивления, напряжение на дальнейшем участке электрической цепи значительно теряется, а точнее, часть электрической энергии преобразовывается в тепловую энергию.

Производители и цены

Обычно целевую продукцию рекомендуется приобретать в ассортиментах специализированных производителей. Но в данном случае не совсем обязательно ориентироваться именно на предложения изготовителей светотехники. Эту нишу давно и плотно освоили фирмы, занимающиеся разработкой строительного инструмента. Например, компания DeWalt предлагает литий-ионную модель DCL 510 N, которая отличается удобной ручкой, длительным действием элемента питания и надежностью. Компактный универсальный прибор Bosch GLI 10 используют и в строительстве, и в бытовом хозяйстве. Немецкий производитель наделяет свои модели качественной оптикой, не забывая об удобстве эксплуатации. Тем, кто хочет получить достойное по качеству решение за небольшие деньги, стоит предпочесть китайский фонарик светодиодный аккумуляторный из линейки Boruit. Если модели от Bosch и DeWalt оцениваются в 1-2 тыс. руб. в среднем, то аналоги из Поднебесной стоят до 1 тыс. руб.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Практическая часть: проверка различных светодиодов

С проверкой одиночного элемента все понятно: необходимо просто подать напряжение (значение должно быть немного выше напряжения падения) на ножки светодиода. Это можно сделать при помощи тестера: на его контактах есть напряжение порядка 5 вольт и ограничитель тока в виде внутренних резисторов. Таким образом, проверяется исправность, но не соответствие рабочим параметрам.

Если надо протестировать характеристики, потребуется специальный прибор для проверки светодиодов. Он должен состоять из регулируемого источника питания (регулировка по току и напряжению), вольтметра, амперметра и люксометра (для замера яркости свечения).

Такие приборы есть в продаже, или изготавливаются самостоятельно (это объемный материал для отдельной статьи). Но проверка одиночного элемента, как правило, нужна перед его установкой. В основном диоды проверяют в устройствах.

Как проверить гирлянду на светодиодах?

В первую очередь, визуально. Если последовательные LED элементы имеют защиту от неисправности, при перегорании одного диода он переходит в режим короткого замыкания. То есть, ток через него протекает, но он не светится.

Если такой опции нет, проверяется последовательная цепь. Необходимо соединить один щуп мультиметра к плате управления гирляндой на светодиодах, и последовательно проверять цепь после каждого элемента (соблюдая полярность).

Место обрыва цепи – это неисправный элемент. Его можно затем проверить отдельно, для достоверности.

Как проверить светодиоды в светодиодной лампе?

Как правило, внутри светильника расположена матрица из множества LED элементов. Они соединены последовательно, и подключены к общему блоку питания (драйверу).

Проверить СМД светодиод можно, не выпаивая его из монтажной платы. Для этого просто подключаем щупы мультиметра в режиме прозвонки. Исправные элементы будут светиться. Проверяем светодиоды в лампе – видео

То есть, SMD элементы проверяются по такой же методике, как и DIP. Сопротивление остальной сборки, как и блока питания, на результат не влияют.

Как проверить инфракрасный светодиод?

Если достаточно узнать, пробит он или нет – проверка проводится как на обычном диоде. В одну сторону есть ток, в другую нет. Визуальная проверка возможна с помощью фотоаппарата или камеры смартфона.

Надо подать соответствующее питание на элемент, и посмотреть на него через экран смартфона или фотоаппарата. Свечение явно видно: таким способом обычно проверяют исправность пульта от телевизора.

А вот для того, чтобы проверить ультрафиолетовый светодиод, никаких дополнительных приспособлений не требуется.

Единственное ограничение – отсутствие прямого солнечного света, и полумрак в помещении. Иначе вы просто не увидите, как он светится. Напряжение и сила тока, как у стандартного диода.

Налобный светодиодный фонарь

В последние годы подобный световой прибор получил достаточно широкое распространение. Действительно, ведь очень удобно, когда руки свободны, а луч света бьет туда, куда смотрит человек, в этом как раз главное преимущество налобного фонарика. Раньше таким могли похвастаться только шахтеры, да и то для его ношения нужна была каска, на которую фонарь, собственно, и крепился.

Сейчас же крепление подобного прибора удобно, носить его можно при любых обстоятельствах, да и на поясе не висит довольно объемный и тяжелый аккумулятор, который, к тому же, еще и обязательно нужно раз в сутки заряжать. Современный намного меньше и легче, притом имеет очень маленькое энергопотребление.

Так что же представляет собой подобный фонарь? А принцип его работы нисколько не отличается от светодиодного. Варианты исполнения такие же – аккумуляторный или со съемными элементами питания. Количество светодиодов варьируется от 3 до 24 в зависимости от характеристик батареи и преобразователя.

К тому же обычно такие фонари имеют 4 режима свечения, а не один. Это слабый, средний, сильный и сигнальный – когда светодиоды моргают через короткие промежутки времени.

Схема налобного светодиодного фонаря

Режимами налобного светодиодного фонарика управляет микроконтроллер. Причем при его наличии возможен даже режим стробоскопа. К тому же светодиодам это совсем не вредит, в отличие от ламп накаливания, т. к. их срок службы не зависит от количества циклов включения-выключения по причине отсутствия нити накаливания.

Схема налобного фонаря

Популярная конструкция светодиодного фонаря – налобная. Такой светильник позволяет полностью освободить руки и направлять луч света в нужное место поворотом головы: вслед за взглядом. Это удобно при ремонте автомобиля, при прогулках по затемненным территориям и т.д.

Схема такого светильника строится по принципу:

  • управляющая схема (отвечает за переключение режимов);
  • буферный усилитель;
  • транзисторный ключ для включения светодиода.

Один из вариантов такого устройства – когда блок управления выполнен на стандартном микроконтроллере (например, ATtiny85), в который зашита программа управления режимом излучателя, промежуточным усилителем служит операционный усилитель OPA335, а в качестве ключа используется полевой транзистор IRLR2905.

Схема карманного светодиодного фонарика на микроконтроллере.

Такая схема недорога, надежна, но имеет технологический недостаток: перед установкой надо программировать контроллер. Поэтому при массовом производстве в качестве блока управления используется специализированная микросхема FM2819 (на корпус может быть нанесено сокращенное обозначение 819L). Этот чип может включать и выключать светоизлучающий элемент, и запрограммирован на четыре режима:

  • максимальная яркость;
  • средняя яркость;
  • минимальная яркость;
  • стробоскоп (мигающий свет).

Режимы переключаются циклически коротким нажатием на кнопку. Длительное нажатие переводит фонарь в режим SOS. Изменить программу нельзя (по крайней мере, в даташите не говорится о такой возможности). Микросхема не требует промежуточного усилителя, но очень мощные светодиоды подключать напрямую к выходу нельзя – есть ограничение по нагрузке (и есть защита от ее превышения).

Схема карманного светодиодного фонарика на специализированном чипе.

Поэтому мощные элементы подключаются через ключ. В большинстве случаев им служит полевой транзистор, допускающий длительную работу с большим током в цепи стока, например FDS9435A производства Fairchild или других аналогичных, которые можно выбрать по параметрам из таблицы характеристик FDS9435A.

СтруктураМаксимальное напряжение затвор-исток, ВСопротивление канала в открытом состоянииМаксимальная рассеиваемая мощность, ВтНаибольшй ток стока в постоянном режиме, А
Р-канал250,05 Ом при 5,3 А, 10 В2,55,3

Схема фонарика сводится всего к двум активным элементам и обвязке из нескольких конденсаторов и резисторов (плюс аккумуляторные элементы и матрица из светодиодов, само собой).

Как работает светодиодный фонарик?

Классическое устройство фонариков очень простое (независимо от типа корпуса, будь это модели Космос или ДиК АН-005). К батарейке подключается светодиод, цепь разрывается кнопкой выключения. В зависимости от количества светодиодов, количества самих световых элементов (например, основной фонарь на передней части и вспомогательный в ручке) в схему добавляются более сильная батарея (или несколько), трансформатор, сопротивление, а также устанавливается более функциональный выключатель (фонарики Фо-ДиК).

Почему ломаются фонарик?

Сейчас мы опустим проблемы, связанные с неправильной эксплуатацией китайского фонарика – «уронил его в тазик с водой, включил-выключил, а он почему-то не светит». Дешевизна фонарей достигается за счет упрощения электрических цепей внутри устройства. Это позволяет сэкономить на комплектующих (на их количестве и качестве). Это сделано для того, чтобы люди чаще покупали новые, а старые просто выбрасывали, даже не попробовав их починить своими руками.

Еще один пункт экономии – работающие на производстве люди, которые не обладают достаточной квалификацией для выполнения подобной работы. Как следствие – множество мелких и крупных ошибок в самой схеме, некачественная спайка и сборка комплектующих, что ведет к постоянному ремонту фонарей. В большинстве случаев все проблемы можно решить, правильно их диагностировав, этим мы и займемся далее.

Сборка фонарика

Когда плата была готова и прошивка была залита, можно было наконец ставить ее на место старого драйвера. Я выпаял старый драйвер и припаял на его место новый.

Проверив, нет ли короткого замыкания по питанию, подключил питание и проверил работоспособность

Затем смонтировал плату зарядки (TP4056), для этого пришлось немного дремелем рассверлить отверстие разъема зарядки, и зафиксировал ее термоклеем (тут важно было, чтобы клей не затек в разъем, достать его оттуда будет сложно)

Я не стал прикручивать плату винтами, т. к. резьба в корпусе сорвалась от многократных закручиваний, а просто залил ее клеем, провода тоже заклеил в местах пайки, дабы они не перетирались. Драйвер и ЗУ я решил покрыть акриловым бесцветным лаком, это должно помочь от коррозии.

Доработка светодиодного фонаря

Светотехника

Главная Радиолюбителю Светотехника

В тёмное время суток карманный фонарь — незаменимая вещь. Однако имеющиеся в продаже образцы на аккумуляторной батарее с зарядкой от сети вызывают лишь разочарование. Некоторое время после покупки они ещё работают, но затем гелевая свин-цово-кислотная аккумуляторная батарея деградирует и одной её зарядки начинает хватать всего лишь на несколько десятков минут свечения. А нередко во время зарядки при включённом фонаре светодиоды перегорают один за другим. Конечно, учитывая невысокую цену фонаря, можно каждый раз покупать новый, но целесообразнее один раз разобраться в причинах отказов, устранить их в имеющемся фонаре и забыть о проблеме на долгие годы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
