Меры предосторожности и инструменты
Хотя с подключением справится любой, необходимо помнить о соблюдении мер личной безопасности, иначе ваши действия могут иметь опасные последствия. Лучше не рисковать и соблюдать простые правила:
- Монтаж, обслуживание и демонтаж светильников производится при отключенной электрической сети, поэтому первым делом необходимо обесточить помещение, в котором будут проводиться работы.
- Если напряжение светодиодной лампы менее 220 вольт, ее можно подключить к сети только через блок питания, который должен быть в комплекте. При этом запрещается использование блока питания для галогенных и люминесцентных ламп.
- Монтаж должен производиться с учетом суммарного энергопотребления данной системы освещения, которое указано в выданном Техническом задании. Напряжение можно проверить индикаторной отверткой.
- Сухие руки во время установки являются обязательным условием, несмотря на использование перчаток.
- Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались; иначе они быстрее выйдут из строя и может возникнуть пожар.
- Пожалуйста, ознакомьтесь с допустимым температурным и влажностным режимом перед установкой, особенно для установки в ванных комнатах и саунах. Светильники, предназначенные для внутреннего использования, нельзя устанавливать на открытом воздухе без защиты.
- Выбирайте место установки таким образом, чтобы светильник и система освещения не были залиты водой и не подвергались сильным вибрациям.
- Не рискуйте устанавливать аксессуары и блоки питания, если при осмотре заметите внешние признаки неисправности.
- В случае неисправности вам не нужно самостоятельно разбирать аксессуары и блоки питания; неустранимые неисправности приведут к отказу в обслуживании производителем.
При установке бытового светодиодного светильника можно обойтись минимальным набором инструментов. Вам понадобится набор отверток, плоских и крестообразных, инструмент для зачистки проводов, инструмент для зачистки проводов и плоскогубцы. Для дополнительной безопасности рекомендуем использовать специальные перчатки с диэлектрическим покрытием.
Что нужно переделать?
Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:
- Отключить защитный автомат и убедиться в отсутствии напряжения.
- Снять защитную крышку, получив доступ к элементам схемы.
- Из электрической цепи исключить конденсатор, дроссель, стартер.
- Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
- Остальные провода можно удалить или заизолировать.
- Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.
Контакты в виде штырьков для подключения светодиодной лампы Т8 отмечены на её цоколе символами «L» и «N».
Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.
Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.
При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем
Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока
Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.
http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/174-skhema-podklyucheniya-svetodiodnykh-lamp-vmesto-lyuminestsentnykhhttp://odinelectric.ru/osveshhenie/istochniki-sveta/kak-zamenit-lyuminestsentnuyu-lampu-na-svetodiodnuyuhttp://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/http://strojdvor.ru/elektrosnabzhenie/zamena-lyuminescentnyx-lamp-v-svetilnikax-na-svetodiodnye/http://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html
Классическое подключение через электромагнитный балласт
Особенности схемы
В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.
Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W
Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.
Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.
Подключение лампы с электромагнитным балластом
Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:
- после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
- через стартерные контакты обеспечивается поступление электричества;
- ток устремляется по вольфрамовым нитям нагрева электродов;
- электроды и стартер нагреваются;
- происходит размыкание контактов стартера;
- аккумулированная дросселем энергия высвобождается;
- величина напряжения на электродах меняется;
- люминесцентная лампа дает свет.
В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.
Схема подключения одной люминесцентной лампы через стартер
Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:
- надежность, проверенную временем;
- простоту;
- доступную стоимость.
- Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
- внушительный вес осветительного прибора;
- продолжительное время включения светильника (в среднем до 3 секунд);
- низкую эффективность системы при эксплуатации на холоде;
- сравнительно высокое потребление энергии;
- шумную работу дросселя;
- мерцание, негативно воздействующее на зрение.
Порядок подключения
Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.
Главные задачи стартера сводятся к:
- обеспечению включения лампы;
- пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.
Дроссель используется для выполнения таких задач:
- ограничения величины тока в момент замыкания электродов;
- генерации напряжения, достаточного для пробоя газов;
- поддержания горения разряда на постоянном стабильном уровне.
В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.
Подключаем в соответствии с представленной схемой. Для этого делаем следующее.
Первый шаг
Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.
Третий шаг
К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.
Схема светодиодного фонаря
Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.
Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.
Таким образом, лампа теряет около 30 процентов света.
Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.
Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.
Основные этапы подключения
Схема подключения источника света к дросселю
Схема подключения люминесцентной лампы с дросселем достаточно проста:
- Включение в схему компенсационного конденсатора позволяет снизить потери энергии и сэкономить ее потребление. В принципе система будет работать и без него, но с большими энергозатратами
- Напряжение должно пройти последовательно через все точки, начиная с конденсатора
- Затем PRA включается в систему. Для получения равномерной яркости его параметры должны идеально соответствовать мощности лампы
- Дроссель подключается к источнику света последовательно
- После того, как он выйдет из катушки, подключите клеммы стартера
- Настраиваем второй сетевой контакт
К сожалению, стартер не очень надежное устройство. Также во время работы лампа может мерцать и негативно влиять на зрение. В принципе можно подключить и без него. Вы можете заменить эту часть подпружиненным кнопочным переключателем.
Сравнение энергосберегающих и светодиодных ламп
Чтобы определить, какая лампа лучше: светодиодная или энергосберегающая, недостаточно ознакомиться только с их характеристиками
Важно обратить внимания на условия эксплуатации
Энергопотребление разных видов лампочек.
Когда затрагивается вопрос экологичности, предпочтение также отдается светодиодной лампе, поскольку внутри неё нет вредных паров. Стоит учесть, что КЛЛ нецелесообразно устанавливать вместе с выключателем, регулирующим интенсивность света. Она может гореть либо в полную мощность, либо быть выключенной. Это объясняется ионизацией газа, которую невозможно контролировать.
Потребляемая мощность
По итогам исследований выяснилось, что люминесцентные (энергосберегающие) лампы экономнее обычных ламп накаливания на 20-30%. Светодиодные, в свою очередь, бывают более экономными, чем КЛЛ примерно на 10-15%. Всё зависит от мощности и брендов.
Сравнение показателей экономичности, срока службы и цены разных видов ламп.
Единственное преимущество энергосберегающей лампы в данном случае – это стоимость. Светодиодная обойдётся намного дороже. Но при надлежащих условиях эксплуатации она прослужит в 2-3 раза дольше.
Экологическая безопасность
КЛЛ содержит в себе примерно 5 мл. ртути, ее количество может незначительно увеличиться или уменьшиться в зависимости от размеров изделия. Данный металл считается вредным для организма человека. Его относят к самому высокому классу опасности. Выбрасывать такую лампочку вместе с остальным мусором запрещено, поэтому её придётся сдавать в специализированный пункт приёма.
Влияние КЛЛ на организм.
Рабочая температура
Максимальная температура накаливания люминесцентной лампы достигает 60 градусов. Она не спровоцирует возгорание и не способна травмировать кожу человека. Но если возникнут сбои в работе проводки, температура может значительно повыситься. Считается, что вероятность возникновения такой ситуации крайне мала, однако риск все же есть.
Говоря о светодиодных лампочках, они практически не нагреваются. Особенно, если выбираются качественные изделия от популярных брендов. Это объясняется полупроводниковой технологией на основе кристаллов LED. Для большинства людей показатели нагрева являются несущественными, так как у них не возникает необходимости дотрагиваться до лампы в момент её работы.
Срок службы
Если бюджет неограничен и нужно купить лампочку с самым длительным периодом службы, лучше приобрести светодиодную. Но чтобы цена себя оправдала, следует покупать изделия от популярных брендов, о которых будет сказано ниже.
Срок службы разных типов лампочек.
Изучив итоги исследований, можно прийти к следующему выводу: в среднем светодиодные источники света служат в 4-5 раз больше, чем люминесцентные. Чтобы проверить эту информацию, достаточно ознакомиться с текстом на упаковке. Led-лампочка при надлежащих условиях эксплуатации работает до 50 000 часов, а энергосберегающая около 10 000.
Итоги сравнений (таблица)
| Вид лампочки | Экономия электроэнергии | Срок эксплуатации | Безопасность и утилизация | Нагрев корпуса | Стоимость |
| Светодиодная | + | + | + | + | — |
| Энергосберегающая | — | — | — | — | + |
| Итог | 4:1 Победитель светодиодная лампа |
Как устроена светодиодная лампа на 220 В?
Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.
Таблица 1. Строение стандартной LED-лампы
| Элемент | Описание |
|---|---|
| Рассеиватель | Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната. |
| Чипы светодиодов | Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла. |
| Пластина из диэлектрика | Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов. |
| Радиатор (охлаждающая система) | Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла. |
| Конденсатор | Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам. |
| Драйвер | Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства. |
| Основание из ПВХ | Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия. |
| Цоколь | Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины. |
Драйвер светодиодной лампочки
Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.
Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).
Замена люминесцентных ламп на светодиодные
Светодиодные лампы становятся все более популярными среди населения благодаря своей экономичности и долгому сроку службы. Внешний вид и размеры такие же, как у обычных светильников, а яркость значительно лучше. Для экономии средств люминесцентные лампы можно легко заменить на светодиодные с частичной заменой компонентов. Лучше всего для этой цели подходят светильники Т8 с цоколем G13. На их место устанавливается светодиодная трубка, аналогичная по форме и размерам люминесцентным лампам.
Люминесцентные светильники используются в осветительных установках промышленных предприятий, торговых центров, офисов и других общественных объектов. Несмотря на высокие технические показатели, эти лампы время от времени выходят из строя и требуют регулярной замены. Поэтому в целях экономии средств рекомендуется по возможности заменить люминесцентную лампу на светодиодную.
В чем же необходимость такой замены и каковы преимущества установки таких устройств? По мнению экспертов, светодиодные лампы имеют явное преимущество перед своими люминесцентными аналогами по большинству параметров и технических характеристик. В качестве примера возьмем люминесцентные лампы Т8 со следующими показателями:
- Общий срок службы составляет 2000 часов. Он зависит от того, сколько раз включалась и выключались те или иные люминесцентные лампы. В среднем, каждая из них способна выдержать максимум 2000 циклов.
- Распространение света происходит в разные стороны, поэтому светильнику требуется отражатель.
- После включения и запуска яркость люминесцентной лампы увеличивается постепенно.
- Пускорегулирующая аппаратура, используемая в лампе, способна создавать сетевые помехи.
- В процессе эксплуатации защитный слой постепенно уменьшается, а световой поток снижается примерно на 30%.
- Ртутные пары, находящиеся внутри стеклянной колбы, требуют специальных мер по утилизации люминесцентных ламп.
Характеристики светодиодных ламп Т8 значительно отличаются в лучшую сторону:
- Срок эксплуатации составляет как минимум 10000 часов вне зависимости от количества включений и выключений.
- Световой поток в светильниках отличается строго определенной направленностью.
- Мгновенное достижение максимальной яркости после включения.
- Установленный драйвер не оказывает негативного воздействия на сети.
- За весь срок службы снижение яркости свечения составляет не более 10%.
- Светодиодная лампа потребляет значительно меньше электроэнергии, отличается экологической чистотой и безопасностью.
При одинаковой потребляемой мощности светоотдача ламп Т8 в два раза выше, чем у люминесцентных ламп, особенно при работе от напряжения 36 вольт. Они гораздо реже ломаются или выходят из строя. Внутри лампы может быть размещено различное количество светодиодов для достижения наилучшей освещенности.
Конструктивное устройство ламп
Опциональное устройство линейных источников света представлено драйвером и распаянными светодиодами, размещенными на планке из гетинакса. Все элементы находятся в вытянутом колбообразном корпусе из поликарбоната.
Используя такой материал, производители смогли устранить проблему механического повреждения во время монтажных работ. Поскольку в устройстве уже есть балластный аппарат, трубку подключают непосредственно к электросети без пускорегуляторов.
Мощность линейных трубок зависит от количества светодиодов — чем их больше, тем интенсивнее светопоток. Они адаптированы для замены люминесцентных аналогов без механического вмешательства в конструкцию светильника
LED трубки стандартно идут с цоколем G13. На внутренней стороне колбы есть два штыря, расстояние между которыми 13 мм. Они соединены медной проволокой, поэтому электричество можно подавать на любой из них.
Длина может варьироваться от 600 мм до 1,5 м, мощность 9-25 Вт. Экономия на оплате счетов за электроэнергию может составлять до 65%. К примеру, если на место люминесцентной лампы, мощностью 18 Вт установить светодиодную, ее номинальное значение будет соответствовать 9 Вт.
Длинные трубчатые модели используются для локальной подсветки необходимых зон. Из них легко конструировать различные формы, что эффектно украшает помещение
Лампа может быть прозрачной или иметь матовый корпус. В том случае, когда рассеиватель на светильнике не предусмотрен, лучше остановить выбор на матовом варианте, если имеется – подойдет прозрачный.

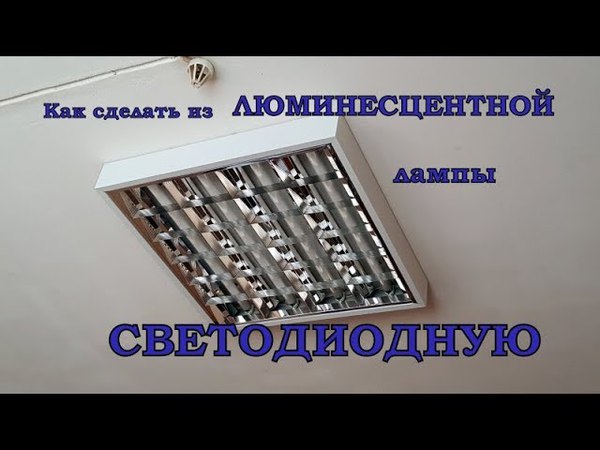

Как переделать цокольные лампы дневного света в светодиодные
Вариантов модификации такой лампочки в светодиодную два:
- использование отрезков диодной ленты;
- компактная лампа на ярких светодиодах.
Переделка под светодиодную ленту
Материалы для переделки и схема подключения:
Подробная видеоинструкция по переделке:
Для компактных настольных решений переделать люминесцентный светильник под светодиодную лампу можно следующим образом. В отличие от предыдущего варианта такая конструкция даёт направленный световой поток и идеально подходит для освещения рабочего места. Диоды можно использовать на 0,5 либо 1Вт. Тогда итоговая яркость будет 350Лм либо 700 Лм соответственно.
Для питания конструкции можно использовать любой блок питания на 12В 2А, если соединить все светодиоды параллельно, либо зарядное устройства от мобильного телефона на 5В 2А при соединении в три параллельные линии.
Драйверы питания энергосберегающих лампочек для светодиодов не подходят, поэтому смело выпаиваем из них провода, идущие к цоколю, а сами платы отправляем на последующую переработку.
Оцените, пожалуйста, статью. Мы старались:)
Преимущества переделки
Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза
Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т
Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер
Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника
Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника
В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки
При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки
Схема LED-лампы на 220 В
Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.
Внутреннее устройство LED-лампы
К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.
В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.
В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.
В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.
Внутреннее строение светодиодной лампочки
Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.
