Редуктор прямого вида
Когда газовая смесь проходит сквозь входное отверстие штуцера и проникает в полость высокого давления, образуется давление, с помощью которого и открывается клапан. Благодаря запорной пружине происходит прижимание редуцирующего клапана
непосредственно к седлу, благодаря этому исключается вероятность попадания газовой смеси под большим давлением.
Основное применение мембраны – это в случае необходимости она отводит от седла редуцирующий клапан, что приводит к уменьшению давления газовой смеси и попадания газа в камеру уже с рабочим нормальным давлением. На мембрану при всех условиях воздействует две противоположные силы:
- Действие со стороны нажимной пружины, которое необходимое для открытия самого клапана.
- Действие со стороны газа низкого давления поступающего из камеры редуктора.
При уменьшении давления смеси газа в рабочей камере, пружина не чувствуя сопротивления начинает выпрямляться, при этом клапан начинает открываться, покидая посадочное седло и соответственно открывая путь новому потоку голубого топлива. При повышении давления нажимная пружина, наоборот, начинает сжиматься, при этом клапан еще плотнее прижимается к посадочному седлу, что в свою очередь, ограничивает проникания газовой смеси в редуктор.
Винт для регулировки необходим для калибровки рабочего нормального давления. Он воздействует на ход сжатия самой пружины. При выкручивании винта будет уменьшаться рабочее нормальное давление, а при закручивании как раз наоборот – увеличиваться.
Установленный манометр
непосредственно на рабочей камере позволит вам осуществлять контроль над давлением в любое время суток. При этом необходимо отметить, что в обиходе редукторы прямого вида для газовых баллонов не пользуются большим спросом и не нашли широкого применения.
Особенности использования композитных емкостей
Емкость композитного баллона сделана из стекловолокна, пропитанного эпоксидным клеем – смола плюс отвердитель. Материал отличается высокой прочностью, не боится динамических нагрузок. При этом он хороший и удобный для транспортировки. 20 литровый пропановый баллон весит всего 7 кг.
Пластиковый кожух сверху защищает емкость от ударов, повреждений. Прорези позволяют видеть полупрозрачную основу и уровень сжиженного газа и определить количество. Перед металлическими баллонами композитные имеют преимущества:
- на поверхности материалов не образуется статическое напряжение;
- вес емкости в 2 раза меньше;
- специальные ручки в наружной оболочке делают транспортировку удобной;
- при ударе может лопнуть только пластиковый кожух, стекловолоконный баллон надежно защищен;
- не взрываются при нагреве до 100⁰;
- имеют плавкую вставку – предохранитель от перегрева;
- безопасны.
При транспортировке и хранении композитные баллоны с газом можно укладывать друг на друга. Диапазон рабочих температур значительно больше, чем у металлических аналогов, от – 40⁰ до +60⁰.
На композитных баллонах установлены евроразъемы. Редуктора подключаются через переходники.
Регулировка оборудования
Отрегулировать работу ГБО Atiker, Lovato и Tomasetto можно попробовать самому. Чтобы разобраться, как настроить ГБО 2 поколения на инжекторе, следует иметь соответствующий опыт и знать принципы работы электрооборудования автомобиля.
Подлежат регулировке при эксплуатации автомобиля на ГБО:
- количество оборотов холостого хода, при которых двигатель перейдёт на газ;
- по необходимости требуется подстройка дозатора газовой смеси;
- при эксплуатации автомобиля на пропан-бутановом горючем быстро загрязняется воздушный фильтр, его заменяют новым или продувают;
- проверяется газовая магистраль на отсутствие протечек;
- контролируется наличие газа в баллоне;
- необходимо следить за тем, чтобы в бензобак не был пустым для периодического запуска двигателя на бензине.
При установке газобаллонного оборудования иногда приходится увеличивать или уменьшать количество оборотов, при которых инжекторный двигатель перейдёт на газ. Для этого проворачивают регулировочное сопротивление на кнопке-переключателе ГБО, добиваясь необходимых параметров. У карбюраторного автомобиля время задержки автоматического отключения газа регулируется аналогично.
Читайте далее:
Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы
Как подключается ГБО 2 поколения на инжектор своими руками?
Как установить газовое оборудование на ВАЗ 2107?
В чем заключается принцип работы ГБО 6 поколения
Установка ГБО на ВАЗ 2106: в чём выгода и как это сделать?
Устройство газового редуктора
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.
По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.
Прямой
Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.
Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.
Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.
У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Критерии выбора
Чтобы правильно подобрать устройство, необходим оценить несколько параметров.
- Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
- Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
- Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
- Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
Краткий обзор моделей газовых плит и их особенностей
Настольная газовая плита для дачи под баллон производителя RICCI RGH обладает компактными габаритами и двумя конфорками, что позволяет достаточно быстро приготовить необходимое количество еды. Также здесь есть ограничитель малого пламени, горелки из чугуна, пьезоподжиг горелок.
Двухкомфорочная газовая плита для дачи под баллон компании GRETA покрыта эмалью, что позволяет быстро очищать ее от каких-либо загрязнений. Мощная и качественная работа плиты гарантирована производителям с многолетним стажем работы.
Плита с четырьмя конфорками фирмы Гефест создана специально для использования на даче. Ее регулируемые ножки, прямо установленная решетка и зафиксированный режим «малое пламя» порадуют каждого владельца загородного домика своей пользой и качеством.
Кислородные редукторы
Кислородный редуктор предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.
Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками.
Кислородный редуктор присоединяется к баллону накидной гайкой. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.
Редуцирующий узел, состоящий из седла, клапана, пружины и фильтра ЭФ-5, выполнен в виде самостоятельного узла. На корпусе редуктора рабочей камеры установлен предохранительный клапан, отрегулированный на выпуск газа при давлении в рабочей камере в интервале 16,5—25,0 кгс/см².
Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.
Технические характеристики некоторых кислородных редукторов
| Показатели | БКО 50 12,5 мини | БКО 50 4 | БКО — 50 МГ | СКО — 10-2 | РК — 70 | РКЗ — 500-2 |
| Наибольшая пропускная способность V, м3/ч | 50 | 50 | 50 | 10 | 100 | 500 |
| Наибольшее давление газа на входе, P1, MPa (кгс/см2) | 20 (200) | 20 (200) | 20 (200) | 1,6 (16) | 20 (200) | 20 (200) |
| Наибольшее рабочее давление, P2, MPa (кгс/см2) | 1,25 (12,5) | 1,25 (12,5) | 1,25 (12,5) | 0,5 (5) | 7 (70) | 1,6 (16) |
| Масса, кг, не более | 0,85 | 1,5 | 1,2 | 1,5 | 12,2 | 10 |
На редуктор наносится следующая маркировка:
- Товарный знак предприятия изготовителя.
- Марка редуктора.
- Год и месяц выпуска.
Требования к материалам кислородного редуктора
Все детали, контактирующие с кислородом, должны быть обезжирены. Пружины и другие движущиеся детали, находящиеся в контакте с кислородом, должны быть выполнены из стойких к окислению материалов. На пружины кислородных редукторов допускается наносить защитные покрытия, стойкие среде кислорода.
Принципы работы редукторов в различных генерациях ГБО
Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

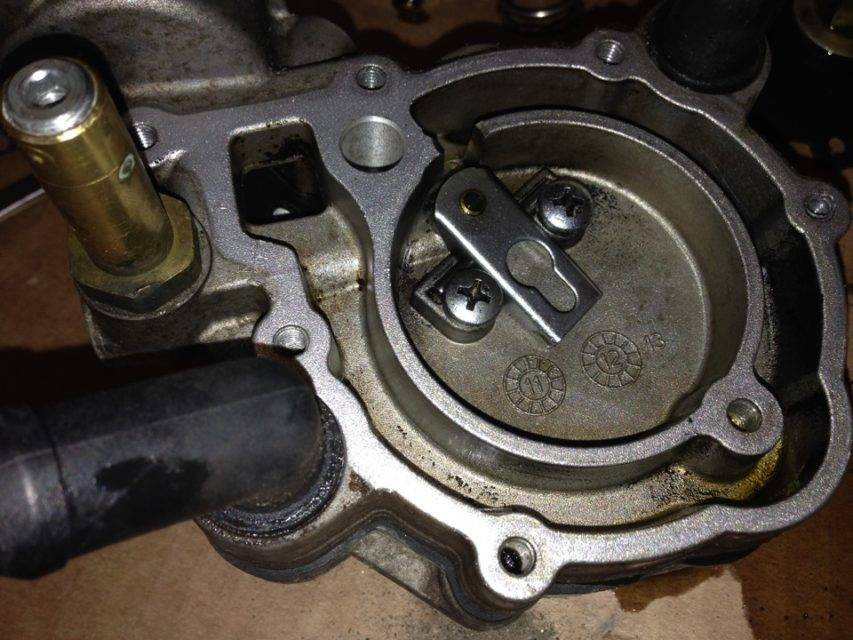

Редуктор 1-го поколения
В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.
Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор
Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто. Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана
Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана
Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.
В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.
Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.
Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.
Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства
Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве
А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве
А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.
Читайте далее:
Газовый редуктор Ловато: классика ГБО
Газовый редуктор Томасетто АТ-07: доверие к классике
Газовый редуктор KME Silver: стабильное давление газа без потери мощности
Как происходит регулировка редуктора Ловато на инжекторе?
Клапан газовый Lovato: назначение, устройство и принцип работы
Установка и настройка редуктора
Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.
Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.
Валера
Голос строительного гуру
Задать вопрос

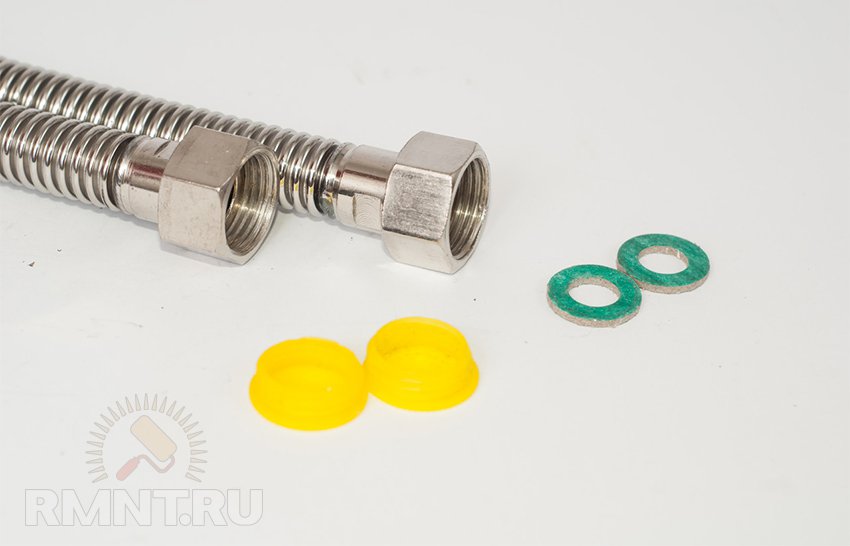

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.
Стандарты подсоединения к системе
Подключение приспособления регламентируют 2 стандарта:
- ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
- GLK – европейский стандарт, используется при эксплуатации композитных баллонов.
Регулировка
Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.
Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.
Принцип работы устройства
Редуктор понижает давление газа при выходе из баллона
Различают приборы прямого и обратного действия. Принцип работы газового редуктора определяется конструкцией.
В варианте прямого действия газ из резервуара через штуцер давит на клапан, газовая смесь проникает в камеру высокого давления. Теперь пропан давит изнутри – прижимает клапан пружиной и перекрывает доступ следующей порции газа. Рабочая мембрана медленно возвращает клапан, давление газа уменьшается до рабочего – той величины, с которой работает плита.
При снижении напора пружина расслабляется и освобождает клапан. Последний открывается под напором газа, поступающего из резервуара, и весь цикл повторяется.
Такого типа регуляторы делятся на 2 вида:
- Одноступенчатый – с 1 камерой, где снижается давление. Минус – показатель газа на выходе зависит от величины на входе.
- Двухступенчатый – включает 2 камеры. Газ последовательно проходит камеру высокого и рабочего давления и лишь затем подается к плите. Такая конструкция позволяет установить любое значение на выходе, вне зависимости от напора в баллоне и более точно регулировать показатели. Скачки давления исключаются.
Регуляторы могут оборудоваться подводом дополнительной энергии за счет установки пневматических и гидравлических датчиков или электронных автоматических устройств.
Принцип работы редуктора давления газа обратного действия другой. При поступлении газа клапан сжимается, перекрывая доступ следующей порции смеси. Регулятивный винт заставляет сжиматься базовую пружину. При этом мембрана между камерами изгибается, а передаточный диск давит на обратную пружину. Клапан поднимается и пропускает газ из баллона.
В рабочей камере редуктора давление растет вместе с показателем в баллоне или трубе, по которой подается смесь из газгольдера. Основная пружина распрямляет мембрану, передаточный диск двигается вниз и давит на обратную пружину. Последняя вновь сдавливает пропускающий клапан и перекрывает подачу.
Необходимость использования газовых редукторов
Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.
Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.
Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.
Устройство, принцип работы и виды
Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.
Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.
Детали пропанового устройства:
- металлический или полимерный корпус;
- присоединительный патрубок с накидной гайкой;
- рабочий патрубок с резьбой;
- фильтрующий узел;
- две камеры, между которыми расположена мембрана;
- клапан с седлом на штоке;
- две пружины – задающая и возвратная;
- манометр.
Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.
Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.
Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».
Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.
Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

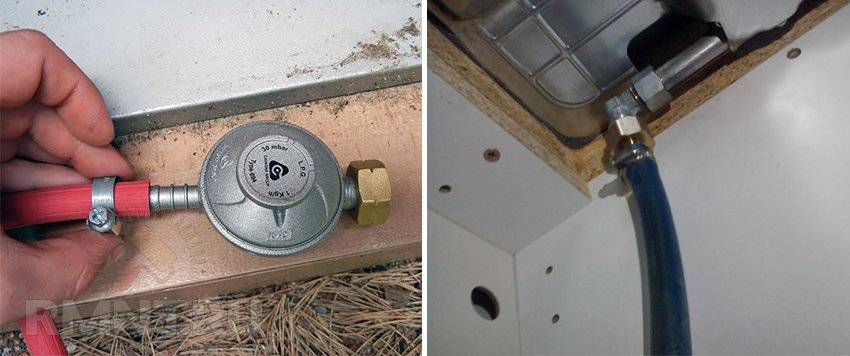

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.
Правила безопасной эксплуатации
Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.
Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.
При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.
Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.
Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.
Нельзя производить следующие действия:
- выполнять сварочные работы вблизи действующего газового оборудования;
- проверять герметичность открытым огнем – зажигалкой или спичкой;
- отогревать замерзшую арматуру открытым огнем;
- устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
- использовать манометры с неподходящими техническими характеристиками;
- применять не прошедшие поверку, неисправные манометы.
Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.
С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.
Применение устройств
Применение редукторов давления определяется их способностью снижать и стабилизировать давление газа и используется в быту и сельском хозяйстве, а также в медицине и промышленности.
Он необходим в таких ситуациях:
- редуктор с регулятором для бытового газового баллона – применяется в бытовых автономных газоснабжающих системах и в баллонах, подающих газ на варочные поверхности;
- в автомобильном газовом оборудовании – перед подачей сжиженного газа в двигатель;
- на магистральных трубопроводах – для отвода природного газа в населенные пункты, где давление существенно ниже;
- на подаче в сварочное, слесарное и отопительное оборудование;
- для обеспечения медицинской помощи;
- при проведении строительных работ – пропановые газовые редукторы для баллонов с регулятором применяются при настилах битумных и кровельных материалов.
Принцип работы редуктора
Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники.
Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.
Принцип работы редуктора
Хотя один или оба компонента могут быть окрашены или облицованы, электрохимическую коррозию нельзя игнорировать. Коррозия деталей или отказ компонентов может быть ускорена в суровых условиях
Производители, а также пользователи, которые работают с регуляторами в важной служебной задаче, должны учитывать эти проблемы при рекомендации или покупке регуляторов давления
Многие промышленные регуляторы имеют эластомерные компоненты, такие как усиленные неопреновые диафрагмы, сидения или витонные соединения, нитриловые уплотнительные кольца и т.д. эластомеры могут быть очень чувствительны к экстремальным изменениям температуры и к элементам. С течением времени эти материалы становятся хрупкими или хрупкими. Это ухудшение может привести к некоторой форме утечки регулятора.
Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.
Типичные режимы отказа Отказ внутренних компонентов обычно приводит к утечке в регулируемую газовую среду. Нет никаких индикаторов поверхности, что отказ произойдет в одном из основных компонентов. В регуляторах обычно есть две области, вызывающие озабоченность. Первая – утечка газа в атмосферу внешних портов или диафрагмы. Неисправность порта является необычной, если не были изменены аксессуары или заводские индикаторы, или настройки кручения меньше рекомендованных. Также может произойти утечка, если порты портов были повреждены из-за новых соединений.
При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны.
Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.
Диафрагмы представляют собой динамические и гибкие компоненты, которые движутся в осевом направлении, когда давления и потоки газа колеблются через регулятор. Когда диафрагма находится под давлением, а затем расслаблена, мы говорим о последовательности или цикле. Утечки из диафрагмы могут возникать, если они превышают ее нормальный срок службы. Как правило, это большая проблема в металлических диафрагмах, чем в эластомерных диафрагмах. Чрезмерное изгиб металлической диафрагмы может вызвать радиальную щель, которая позволяет газу выходить в атмосферу через вентиляционное отверстие в крышке.
Какие шланги и трубки использовать для соединений
Согласно правилам безопасной эксплуатации газового оборудования , для прокладки газопроводов не допускается использовать кислородные и гидравлические шланги. Связано это с высокой разницей температур между транспортируемым газом и внешней средой, что приводит к ускоренной деградации материала шланга и появлению микроскопических утечек. При свойствах сжиженного газа скапливаться в помещениях такие явления представляют повышенную опасность.
Чтобы соединить газовый баллон с плитой существует три варианта. Первый — использовать специальные гибкие резиновые шланги для горючих углеводородов. В таком случае их подключение к редуктору выполняется через штатный штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливается на входном патрубке газовой плиты, шланг подключается к нему также с обжатием хомутом. При необходимости соединить два отрезка шланга не допускается использование двухсторонних штуцеров, вместо них следует использовать резьбовые соединители с двойным обжимом хвостовика хомутами. Отличительной особенностью таких соединений для газопроводов является конусная резьба и отсутствие эластичных уплотнений.
Соединение плиты с баллоном при помощи гибких шлангов имеет ряд ограничений. Длина шланга не должна превышать 150 см, его прокладка должна оставаться видимой для постоянного контроля за состоянием оболочки и отсутствия повреждений. Частично обойти некоторые из запретов можно с использованием металлических сильфонных шлангов. Они формируют полужёсткий став, который может иметь практически неограниченную протяжённость, сохраняя устойчивость к температурным воздействиям и механическим повреждениям.
При этом правила безопасности запрещают проход гибких и полугибких каналов через стены, где их состояние невозможно оценить визуально. При необходимости связать кухонную плиту с баллоном, установленным на улице, в отверстие в стене должен быть на цементном растворе вмурован футляр из стальной трубы. Внутри футляра располагается стальная трубка меньшего диаметра с резьбой на обоих концах, пространство между стенками заполняется пластичным герметиком, например, монтажной пеной или силиконом. Присоединение сильфонных или гибких шлангов должно осуществляться только через резьбовые переходники соответствующего типа.
