Восстановление вентиляции: причины снижения эффективности и восстановление воздуховодов

Проверка работоспособности вентиляционного канала

Перед чисткой вентиляционной шахты надо сначала убедиться в том, что работа воздуховодов действительно нарушена. Для этого можно воспользоваться горящей спичкой — поднести её к решётке и посмотреть, отклонится ли пламя в сторону. Если этого не случилось, то вентиляционная система функционирует плохо.

Из-за использования зажигалки рядом с вентиляцией могут возникнуть нежелательные последствия

Работники коммунальных служб не рекомендуют оценивать работу вентиляционных систем таким способом, так как это опасно. Дело в том, что в зданиях с магистральными газопроводами случаются утечки газа, попадающие именно в воздуховод. Если поднести пламя к вентиляционной шахте, откуда ещё не вышел газ, может произойти взрыв. Газовщики советуют прибегать к безопасному способу проверки работы вентиляции:

вырезать из газеты кусок бумаги длиной 30 см и шириной 3 см; поднести бумажную полоску к решётке вентиляционной шахты, закрыв окна и двери в комнате; обратить внимание на то, тянет ли отрезок бумаги к решётке. Если полоску тянет, то сомневаться в функциональности вентиляции не стоит

В случае отсутствия необходимой реакции воздуховода следует заняться чисткой вентиляционной системы

Если полоску тянет, то сомневаться в функциональности вентиляции не стоит. В случае отсутствия необходимой реакции воздуховода следует заняться чисткой вентиляционной системы.

Проверку работоспособности вентиляционного канала можно провести в три этапа

Профилактические меры

Каждый жилец многоквартирного и частного дома несет ответственность за состояние вентиляции. Соблюдая ряд профилактических мер, можно предотвратить образование обратной тяги.

Для этого требуется:

  • Следить за чистотой вентиляции в квартире. Отсутствие мусора и загрязнений на вентиляционных решетках снижает вероятность образования обратной тяги.
  • Не устанавливать вентиляторы напрямую в вентканалы.
  • Обеспечить условия для притока воздуха в квартиру.

Они отвечают за исправность оборудования, своевременную очистку наружных отверстий от наледи и снега, за чистоту вентиляционных каналов и за многое другое.

Причины обратной тяги в вентиляции

Классическая вентиляционная система в частном доме выстраивается по схеме с естественным движением воздуха. Последний в ней движется из комнат наружу за счет образования самопроизвольной тяги. Воздушные массы с повышенным содержанием углекислого газа постоянно вытягиваются в вентканалы из помещений, а их место занимают свежие с улицы, насыщенные кислородом.

Приток воздуха происходит через окна, двери и специальные отверстия в стенах. При этом, согласно законам физики, он стремится двигаться туда, где ему встречается наименьшее сопротивление. А в доме это вентиляционные каналы, выходящие на чердак либо наружу на крышу. И чем выше такая вытяжная труба и длиннее, тем сильней в ней образуется тяга.

Образование естественной тяги в воздуховоде происходит из-за разности давления и температуры воздуха внутри и снаружи частного дома

Обратная тяга в отверстия вытяжки возникает из-за:

  • засорения вентиляционных шахт (сужения их сечения);
  • снижения притока воздуха;
  • ошибок в проектировании вентиляционной системы;
  • изменения устройства вентсистемы за счет добавления непредусмотренных изначально вентиляторов и вытяжек.

Нормальный воздухообмен происходит только при достаточном притоке воздуха в помещения дома. Если окна и двери герметичны, а приточные отверстия закрыты или малы, то вытягиваться из комнат будет просто нечему. Еще на стадии подготовки проекта вентиляционной системы все эти нюансы как раз и учитываются, чтобы обеспечить должный приток воздушных масс.

Если через несколько лет после возведения дома на кухне ставится механическая вытяжка или монтируется газовый бойлер, то внутридомовая вентиляция подлежит перестройке. Изначально каналы в ней рассчитывались под совершенно другие параметры и объемы притока воздуха.

В подавляющем большинстве случаев правильно работать в связке с новыми элементами они будут неспособны. В идеале – необходимо будет полностью просчитать всю систему воздухообмена заново.

Материалы и основные этапы

Любые монтажные работы невозможны без применения отдельных материалов. К ним относят:

  • Фланцевые шины.
  • Саморезы, анкеры и другие крепежи для вентиляции.
  • Вентиляционные трубы.
  • Армированный скотч.
  • Шпильки.
  • Разнокалиберные уголки.

При самостоятельном монтаже вентиляции необходимо соблюдать определенную последовательность действий. В первую очередь следует подготовить перечисленные материалы и инструменты, а также определить объем будущих работ.

Дальше нужно выполнить разметку поверхности. Приточные узлы фиксируются на высоте 50 см от уровня напольного покрытия, вытяжные — в 15−30 см от потолка. Следующий этап заключается в проделывании отверстий шириной на 1,5−2 см больше сечения трубопровода, а также последующей очистке поверхности от загрязнений.

После проведения перечисленных действий остается установить и закрепить вентиляторы. Их диаметр должен соответствовать сечению труб. Оптимальная толщина — на 1−2 см меньше толщины трубы. В конечном итоге фиксируются трубы, а все образованные пустоты заполняются монтажной пеной.

По аналогичным принципам проводится монтаж оборудования во всех комнатах. После успешного вывода и обустройства вытяжной системы следует надеть на конец каждой трубы декоративную решетку.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме. Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов. Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы. Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

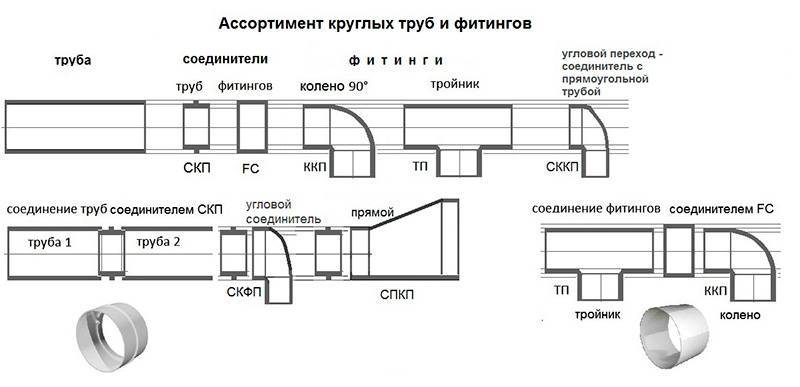

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

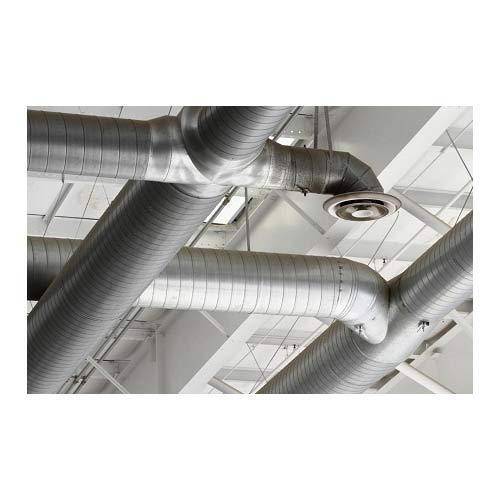

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

  • Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
  • Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
  • Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
  • Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ. Максимальная длина в развернутом состоянии – до 3-х метров.

Способы чистки вентиляции

Перед тем как определить, как прочистить вентиляцию в квартире, стоит её проверить вышеописанными способами. Если не работает – следует приступить к процессу.

Внешнее очищение

Нередко потребность в чистке вентиляционных отверстий заметна невооружённым глазом. Решётки бывают покрыты слоем пыли, грязи или копоти. Бывает, что причина отсутствия тяги воздуха именно в этой небольшой детали.

Перед тем как приступить к работе, важно подстелить газету или полиэтилен, чтобы не испачкать покрытие на полу. Вентиляционная решётка откручивается с помощью крестовой отвёртки

Саморезы необходимо сложить в надёжное место, чтобы не потерять

Саморезы необходимо сложить в надёжное место, чтобы не потерять.

Вначале с решётки следует убрать все значительные загрязнения. Для этого подойдёт металлический или пластмассовый скребок. После первичного очищения элемент можно пропылесосить. Потребуется высокая мощность, чтобы процесс был эффективным.

Например, подойдёт стиральный или чистящий порошок, а также средство для мытья посуды.

Если решётка сильно загрязнена и плохо очищается, её можно оставить на некоторое время в тёплой мыльной воде. Когда грязь раскиснет, её можно деликатно потереть щёткой и промыть. От моющих средств решётку следует прополоснуть под проточной водой.

Устанавливать элемент обратно можно только после полного высыхания. Однако чистка вентиляции в многоквартирном доме на этом не заканчивается. Есть ещё несколько действий, которые можно провести без специального разрешения обслуживающих служб.

Внутренняя чистка

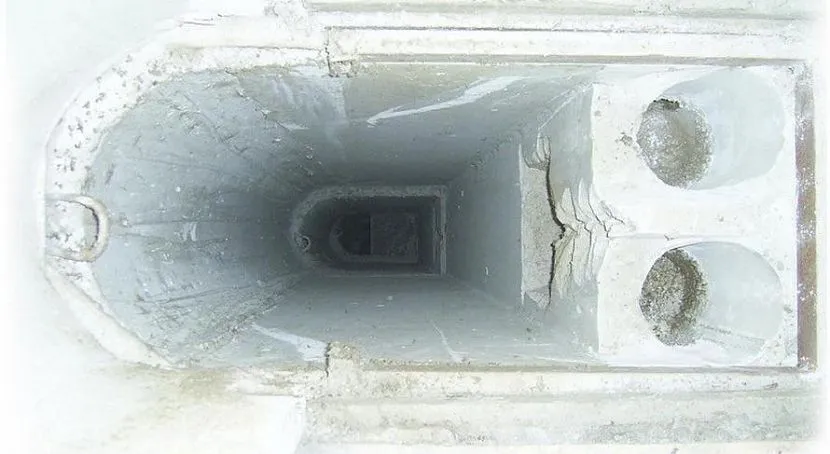

Думая, как почистить вентиляцию в квартире, нельзя забывать, что в вентиляционные шахты нельзя опускать какие-то габаритные приборы или инструменты. Хотя проведение масштабных работ своими силами запрещён, очистить канал, ведущий к общей ветви вполне реально.

Вначале отверстие стоит внимательно осмотреть. Возможно, возле выхода есть какие-то фрагменты обрушивающейся штукатурки или кирпича. Лучше всё это снять самостоятельно, чем позволить упасть и забить воздуховод. Если таких проблем нет, можно приступать к следующему этапу.

В первую очередь, стенки вентиляционной шахты вычищаются с помощью скребка

Важно, чтобы никакие части мусора и грязи не падали вниз. Затем воздуховод можно прочистить с помощью пылесоса

Хотя использование каких-либо реактивов запрещено, можно применить сухой лёд

Это вещество отлично растворяет грязь и жир. Сам лёд постепенно испаряется, не оставляя никаких следов. Примечательно, что использование этого средства облегчает не только восстановление вентиляции, но и позволяет избавиться от неприятных запахов

Хотя использование каких-либо реактивов запрещено, можно применить сухой лёд. Это вещество отлично растворяет грязь и жир. Сам лёд постепенно испаряется, не оставляя никаких следов. Примечательно, что использование этого средства облегчает не только восстановление вентиляции, но и позволяет избавиться от неприятных запахов.

Можно взять ёрш или жёсткий трос и почистить канал с помощью таких инструментов. Стоит помнить, что в вентиляционных шахтах нередко селятся осы и другие насекомые. Поэтому нельзя забывать о мерах личной безопасности.

Как декорировать вентиляционный короб

вместо короба каменная колонна

Что делать с вентиляционным коробом на кухне? Задекорировать.

Мы предлагаем два способа спрятать вентиляционную трубу на кухне.

Вариант №1

Закройте на кухне вентиляционный короб навесными полками или декоративными элементами. Изобретательные хозяева обыгрывают вентиляционную шахту на кухне как подставку для плоского телевизора или картин.

Наличие вентиляционной шахты у многих владельцев вызывает сложности с обыгрыванием дизайна кухни. Как расположить мебель?

Некоторые специалисты рекомендуют устанавливать возле короба барную стойку или откидную столешницу. Дополняется картина барным стульчиком.

Неудобная вентиляционная труба на кухне может быть спрятана как основа для рабочих поверхностей или навесных шкафчиков.

Вариант №2

за элегантной этажеркой скрывается все тот же короб

Чтобы как следует закрыть вентиляционный короб на кухне, спрячьте его за напольной тумбой с неглубокими открытыми полками. Она замечательно впишется в кухонный гарнитур L-образной формы или установленный вдоль одной из стен.

Встройте в мебель вентиляционный короб. Дизайнеры часто прибегают к такой хитрости.

Существует множество способов использовать вентиляционный короб на кухне или сделать его незаметным.

  • В нижней части установите декоративный камин;
  • Обыграйте вентиляционную шахту на кухне как римскую колонну;
  • Облицуйте зеркалами;
  • Обклейте мозаикой;
  • Облицуйте плиткой, имитирующей бетон или кирпичную кладку.

Спрячет вентиляционную трубу такой простой прием, как облицовка одинаковой с кухонным фартуком плиткой. Нижнюю часть колонны оформите в стиле кухонной мебели.

Как обыграть и оформить вентиляционный короб

дайте волю творчеству

Обдумывая, как закрыть на кухне вентиляционный короб, вспомните о теплом и задорном стиле «кантри». Он подразумевает наличие узоров или несложных орнаментов на вертикальных поверхностях. А на боковых сторонах короба установите рейлинговую систему для хранения всевозможных кухонных мелочей. Она смотрится легко и не загромождает пространство.

Если короб располагается рядом с варочной поверхностью, не обклеивайте его обоями.

Вентиляционный короб на кухне можно сделать кирпичным или каменным столбом. Гипсовая плитка с имитацией камня крепится клеем для кафеля или жидкими гвоздями. Можно облицовывать весь короб всплошную или только некоторые его участки.

В качестве отделочных материалов подойдут также:

  • декоративная штукатурка;
  • обои;
  • сайдинг;
  • деревянные панели;
  • краска.

Очень декоративно выглядят фрагменты контрастных цветов, распределенные беспорядочно. Так обыгрывают вентиляционные шахты на кухнях в британском или классическом стилях.

Если короб находится возле мойки, оформляйте его легко моющимися материалами.

Итак, проявив смекалку или обратившись к профессиональному дизайнеру, можно превратить уродливый выступ в изюминку вашей кухни.

Видеоролик о восстановлении вентиляционного короба:

Улучшенная вентиляция в квартире

Но нередко в последнее время возникают ситуации, когда проверка вентиляции показывает, что система работает исправно, а в квартире начали запотевать окна, и воздух становится несвежим. Возможно, тогда проблема кроется в общем недостатке поступления свежего, приточного воздуха в квартиру. Чаще всего такая ситуация возникает в квартирах с пластиковыми окнами, и сама собой напрашивается мысль о создании улучшенной вентиляции.

При желании создать улучшенную вентиляцию можно применить несколько способов. Во-первых, можно выработать у себя привычку чаще проветривать помещения. Во-вторых, улучшенную вентиляцию в квартире можно создать, используя функцию микропроветривания пластиковых окон. В-третьих, можно установить в квартире кондиционер. Конечно, нельзя сказать, что он полностью заменит собой бытовую вентиляцию, но очищать, осушать и увлажнять воздух в комнате он будет достаточно хорошо.

В-четвертых, можно воспользоваться для создания улучшенной вентиляции квартиры дополнительными приточными клапанами. Их мощность будет зависеть от размеров жилья. Как правило, приточная система вентиляции будет состоять из решёток, клапанов, фильтров, вентилятора (или нескольких вентиляторов) и калорифера. Но в таком случае необходимо продумать и шумоизоляцию устройств.

С большим эффектом будет работать приточно-вытяжная принудительная вентиляция. Применяемый аппарат будет не только удалять отработанный воздух из помещения, но и доставлять туда свежий. Также для осуществления улучшенной вентиляции каждой комнаты можно провести воздуховоды. Сегодня их можно вмонтировать в стены или спрятать под навесным потолком. Такая часть работы по созданию вентиляции в квартире доступна большинству семей.

Почему и чем загрязняется воздуховод?

В воздухе вокруг нас всегда находятся мелкие частицы мусора, которые могут попадать в вентканал. Для вытяжного воздуховода это:

  • пыль;
  • жир (который удаляет через кухонная вытяжка при готовке);
  • химические соединения, образующиеся при использовании бытовой химии (моющих средств, стирального порошка) и при курении;
  • в меньшей мере — прочие мелкие частицы, которые могут попасть в вентиляцию.

Поскольку воздух в квартире обычно чистый, то вытяжной вентканал загрязняется сравнительно медленнее, чем приточный.

Если речь идет о вентиляции приточной (идущей с улицы в помещение) — то тут скорость загрязнения будет ощутимо выше. Причина в том, что уличный воздух намного грязнее комнатного (если речь идет о городе).

Загрязненный жиром воздуховод

Помимо пыли, в нем содержатся:

  • пыльца;
  • вредные соединения от выхлопов автомобилей, выбросов промышленных предприятий.

Вдобавок каналы приточной вентиляции могут забиваться и более крупным мусором: листьями, тополиным пухом, мелкими насекомыми. Конечно, если на входе в воздуховод будет стоять вентиляционная решетка — то этого можно избежать, но воздух с массой примесей все равно будет проходить и загрязнять систему.

Что именно загрязняется быстрее всего?

Сечение у воздуховодов — даже в небольших частных постройках — достаточно большое, поэтому на прямых отрезках загрязнение хоть и идет, но очень медленно.

Куда быстрее загрязняются места, где мелким частицам есть за что «зацепиться»:

  • изгибы;
  • разветвления вентканалов;
  • перепады диаметра;
  • фильтры (имеется ввиду не сам фильтрующий элемент, а участки возле него, где корпус фильтра встраивается в вентсистему);
  • клапана;
  • вентиляторы;
  • теплообменники, нагреватели, охладители, увлажнители, осушители;
  • решетки, анемостаты, диффузоры.

Воздуховод до и после чистки

Вокруг этих мест грязь скапливается быстрее всего. Позже, когда на «проблемных» участках слой загрязнения уже образовался приличный — он начинает расширяться дальше по воздуховоду.

Чем опасно загрязнение воздуховодов?

Загрязнение вентиляции опасно по нескольким причинам:

  1. Уменьшается внутреннее сечение вентиляционного канала. Как следствие — через воздуховод проходит меньше воздуха.
  2. Ускоряется дальнейшее зарастание воздуховода пылью. Если мелкие частицы где-то смогли зацепиться — в этом месте отложения будут нарастать все быстрее и быстрее.
  3. Увеличивается нагрузка на вентиляторы, а значит — ускоряется их износ.
  4. Ухудшается микроклимат в помещении: повышается уровень влажности, в воздухе могут присутствовать вредоносные соединения, которые не могут быстро удаляться, в комнате становится жарче и душнее. Как следствие — это вредит и организму человека, и самому помещению (увеличивается риск появления грибка, плесени).
  5. Увеличивается риск размножения болезнетворных микроорганизмов, для которых грязная среда является благоприятной. Самое распространенное последствие у человека — это обострение аллергии.

Если речь идет о вентиляции не в квартире или доме, а на каком-то промышленном объекте, то отложение пыли в воздуховоде — еще и пожароопасно. Ведь пыль легко вспыхивает, а значит — в случае возгорания воздуховод может легко стать одним из путей распространения огня по зданию.

Особенно опасным такое возгорание может стать на объектах, где в рабочей зоне присутствуют какие-то горючие вещества (а значит — они будут откладываться и в вентиляционной системе). При этом учтите, что вспыхнуть пыль может не только от открытого огня: причиной может стать и искра, возникшая из-за статического заряда, который накопился воздуховодом.

Признаки проблем с вентиляцией

Установленные дома системы вентиляции отвечают за поддержание оптимального микроклимата. Если приток свежего воздуха осуществляется за счёт дверей, форточек и окон, то удаление отработанных масс обеспечивается уже с помощью установленных на кухне или в санузле вытяжных каналов. Со временем могут появляться определённые сложности в работе системы вентиляции, что требует от домовладельца оперативной ревизии и соответствующего ремонта.

К признакам ухудшения качества воздухообмена в помещении может относиться следующее:

  • Черные точки на откосах, конденсата на окнах, плесени на мебели и в углах комнат.
  • Спертость воздуха и повышенная влажность.
  • Обильное накапливание пыли на мебели.
  • Возникновение обратной тяги из системы вентиляции с неприятными запахами от соседей.
  • Ухудшение интенсивности вентиляции, что вынуждает держать окна постоянно открытыми.
  • Распространение кухонных ароматов по квартире вместо выхода в вытяжку.

При ухудшении качества вентиляции домочадцы могут жаловаться на появление быстрой утомляемости, сонливости и общего ухудшения здоровья. Это объясняется низким содержанием кислорода в воздухе, а также образованием плесени и опасных микробов из-за влажности и повышенного количества CO2.

Как проверить наличие тяги и работу вентиляции в квартире

Общий план работ по сервисному обслуживанию вентиляции

План обслуживания общеобменной вентиляцииНазвание работы, которая должна быть включена в план обслуживанияЦена (за услугу)Частота (раз в год)
1Внешний осмотр оборудования, проверка креплений, безопасности и конструкции внешних и внутренних узлов в легкодоступных местах, без работы на высотеВключено в общие затраты1
2Осмотр и проверка условий эксплуатации оборудованияВключено в общие затраты1
3Очистка внешних и внутренних крышек оборудования в легкодоступных местах без работы на высотеВключено в общие затраты1
4Проверка состояния и промывка фильтров теплообменника испарителяВключено в общие затраты1
5Проверка состояния угольного и антимикробного фильтрующих элементов испарителяВключено в общую стоимость1
6Проверка состояния, при необходимости очистка блока испарителяВключено в общие затраты1
7Проверка состояния, исправности дренажной системы блока испарителяВключено в общие затраты1
8Профилактическая очистка дренажной системы в испарительном блокеВключено в общие затраты1
9Проверка состояния и механическая (ручная) очистка конденсатора наружного блока в легкодоступных местах без работы на высотеВключено в общие затраты1
10Проверка состояния трубопроводов хладагента в легкодоступных местах без работы на высоте (в случае утечек)Отдельный расчет1
11Проверка состояния, пригодности к использованию и профилактическая затяжка соединений труб хладагента в легкодоступных местах без работы на высотеВключено в общие затраты1
12Проверка состояния теплоизоляции, линий хладагента в легкодоступных местах без больших высотВключено в общую стоимость1
13Проверка напряжения в сети, соответствие фазВключено в общую стоимость1
14Проверка состояния контактов, профилактическая затяжка винтов контактных клеммВключено в общую стоимость1
15Проверка значений тока электродвигателей вентиляторов и компрессоровВключено в общие затраты1
16Проверка герметичности системы путем проверки давления хладагентаВключено в общие затраты1
17Проверка свободного хода электродвигателей (подшипники, роторы)Включено в общие затраты1
18Проверка системы, осмотр и оценка всех режимов работыВключено в общие затраты1
19Тестирование и оценка панели управления, замена батарейВключено в общие затраты1
20Проверка и оценка рабочего давления хладагента в нагнетательной линииВключено в общую стоимость1
21Корректировка рабочих давлений хладагента в соответствии с температурой окружающей среды для оптимальной работыОтдельный расчет. Отдельный счет-фактураСначала обслуживание, затем включение.

Все пункты включены в план обслуживания в качестве обязательного условия.

Процесс восстановления короба

Бывают случаи, когда безответственные строители специально уменьшают размер короба в целях увеличения кухонного пространства. Такие действия недопустимы, да и незаконны, так как страдать придется всем жильцам подъезда. Загрязненные потоки воздуха вместо того, чтобы выйти на улицу, будут проникать в квартиры соседей снизу.

Вследствие жалоб соседей, виновнику проблемы может грозить штраф с последующим восстановлением воздуховода, или даже судебное разбирательство, если не будет восстановлена нормальная работы вентиляции в течении 30 дней.

Восстановление короба или изменение его размеров должно происходить по всем правилам и не сказываться на эффективности вентиляции. Необходимо провести следующие подготовительные и ремонтные работы:

Открыть доступ к воздушным каналам. Для этого необходимо демонтировать перекрытия и стенки. В некоторых случаях не обойтись без вырезания нескольких кафельных плиток на полу.
Выбрать качественные материалы

Следует уделить внимание материалу перегородки и труб для каналов вентиляции.

Для создания короба обычно используются пеноблоки или гипсовые плиты. Они обладают целым рядом достоинств:

  • непроницаемостью;
  • прочностью;
  • огнеупорностью;
  • обеспечивают хорошую звукоизоляцию.

Важна также и толщина материала, чтобы вентиляционный короб не получился слишком широким, или, наоборот, узким. Не стоит использовать в качестве перегородки такие материалы, как: гипсокартон, листы фанеры, ЛДСП или ДВП. Несмотря на их более привлекательную цену и кажущуюся выгоду, в результате они принесут одни проблемы и дальнейшую переделку.

В качестве вентиляционных каналов, которые идут от самого короба, используются пластиковые трубы разной формы сечения или гибкие конструкции. Об этом мы говорили выше.

  1. Проверка исправности вентиляции. Это можно сделать самостоятельно или прибегнуть к помощи специалистов, что все равно придется делать, чтобы получить акт приема работ, где будет засвидетельствовано восстановление воздуховода.
  2. Декоративная отделка. После того, как будет проведена проверка работы вентиляции, можно приступить к отделочным работам. Для этого следует прошпаклевать стыки, выровнять поверхность и подобрать нужный материал для облицовки венткороба, в зависимости от дизайна кухни.

Чтобы самостоятельно проверить работу вентиляции, необходимо поднести к решетке, закрывающей вентиляционное отверстие, зажженную спичку или зажигалку. При нормальном функционировании пламя должно отклониться в сторону отверстия. Также можно использовать неплотную бумагу, которая должна притягиваться и держаться на решетке.

Для чего нужна вентиляционная коробка

В многоэтажных домах в каждой квартире на кухне в стене имеется полость, проходящая через все этажи. Она предназначена для того, чтобы обеспечить проведение вентиляции. Сквозь отверстия в них поступает воздух, который затем выходит наружу.

Приток свежего обычно осуществляется через открытые окна. Иногда жильцы оборудуют более эффективную систему вентиляции, но использование такой коробки при этом всё равно остаётся необходимым.


Так выглядит вентиляционная шахтаИсточник kuhniclub.ru

В жилищах, где для приготовления пищи используется газ, нельзя исключить ситуацию, когда он попадёт в воздух. Наличие вентиляции позволяет быть уверенным, что концентрация газа не сможет достигнуть опасной величины. При отсутствии коробки вероятность протечки и накопления газа существенно возрастает.

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Диагностика работоспособности и эффективности

Проверка работы вентиляции решает следующие задачи:

  1. Анализ параметров микроклимата и его соответствие санитарным нормам.
  2. Выявление неисправностей в работе вытяжной и приточной составляющей системы.
  3. Разработка плана по устранению неполадок.

Организация проверки включает визуальную, тактильную диагностику, а также маркерный и инструментальный контроль воздушного потока.

Осмотр помещения и вытяжки:

  1. Проверить оконные рамы, стены в углах и за мебелью. Влажные поверхности – явный сигнал о недостаточности циркуляции воздуха.
  2. Оценка приточной способности системы. Влажную ладонь поднести к раме окна – ощущение сквозняка свидетельствует об исправности приточного канала. Аналогично проверяется работа вытяжного отверстия.
  3. Контроль скорости удаления запахов. Оставив окна закрытыми, уйти из квартиры на 30-40 минут. Если по возвращению, в кухне ощущаются запахи еды или «ароматы» мусорного бака, то проблемы с вентиляцией есть.
  4. Проверка внешней решетки вытяжного канала. Банальное засорение вентиляционных отверстий способно сильно снизить вытяжную тягу.

Для дальнейших исследований решетку надо снять, вычистить и установить обратно. После манипуляций давление в вентиляционной шахте должно увеличиться.

Иногда при исправной системе вентиляции причиной «ароматов» являются соседи. В таком случае спасти ситуацию поможет монтаж такого простого, но эффективного устройства, как обратный клапан на вентиляцию.

Снятие решетки позволит визуально оценить и состояние воздуховода. Иногда шахта настолько загрязнена, что пыль и мусор, накопленный годами, сыпется прямо в квартиру

Проверка тяги экспериментальным путем:

  1. Открыть форточку в любой комнате, чтоб обеспечить приток воздушных масс.
  2. К решетке вентканала поднести тонкую бумагу.
  3. Оценить результат. Если лист удерживается и не смещается, значит, тяга достаточна и вытяжка работает исправно. Если бумага отклоняется в противоположную сторону – можно говорить об обратной тяге.

Лист притягивается к решетке, если приложить его вплотную к стене. При удалении на 10-15 см от воздуховода сила тяги составляет около 5% реальной величины.

Для проверки тяги недопустимо пользоваться открытым пламенем – это небезопасно. Существует риск воспламенения горючих веществ, скопившихся в вентиляционной шахте

Инструментальные замеры позволяют объективно оценить эффективность приточно-вытяжной вентиляции.

Условия для получения корректных данных проверки:

  • разность температуры внутреннего и наружного воздуха – не менее 13 °С;
  • температура на улице – не выше +5 °С.

Для диагностики используется анемометр – прибор показывает скорость движения воздуха в вентканале. Полученные путем измерений показания сравнивают с нормативной скоростью воздуха в воздуховоде.

Алгоритм замеров:

  1. Приоткрыть окно.
  2. Освободить вытяжное отверстие от решетки.
  3. Включить анемометр и поднести прибор к каналу.
  4. Считать показания.

Минимальная скорость циркуляции воздушных потоков в общей шахте – 5 м/с, в канальных отводах – 3 м/с.

Полученные значения сопоставляются с нормативными показателями и используются для определения объема воздухообмена

Расчетная формула:

Q=V * S * 360,

Где V – измеренная скорость воздуха (м/с), S – сечение вентканала (кв.м).

Согласно принятым нормативам на кухне через вытяжку должно выходить не менее 60 куб.м/час, а в санузле – от 25 куб.м/час.

Вы хотите самостоятельно проверить вентиляцию, но никогда этим не занимались? Рекомендуем ознакомиться с пошаговой инструкцией по проверке работы каналов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
