Оптимальные системы дополнительной вентиляции
Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:
- кухонная вытяжка;
- вытяжной вентилятор и приточные клапана.
Кухонная вытяжка
Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.
- Рециркуляционные.
- Проточные.
Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.
Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.
Вытяжной вентилятор и приточный клапан
Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:
- Оконный воздушный клапан.
- Стеновой.
Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.
Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.
Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия
Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается
То есть, поступая в комнату, воздух тут же нагревается.
Приточный клапан для окна
Вытяжные вентиляторы
Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.
Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:
- осевые настенные;
- осевые канальные.
Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.
Вентилятор вытяжной
Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.
Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.
Сверление или штробление
Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.
Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.
На сегодняшний день существует три основных способа выполнения этой работы:
алмазная коронка + перфоратор безударного типа
буровая коронка ударного типа для перфораторов SDS plus или SDS max
стенорезная машинка с дисками на 230мм
Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.
максимальная универсальность
Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.
При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.
деликатное отношение к поверхности
Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.
Даже с учетом того, что у перфоратора есть возможность работать “вполсилы”, это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.
При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.
Опять же без использования перфоратора и его ударов.
Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.
арматура
Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.
Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.
Штробление панельных домах: электропроводка в панельном доме
Вступление
В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.
Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.
Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.
Обратимся к закону
Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства «О порядке переустройства помещений…» п.11.11, где запрещено:
Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.
Постановка вопроса
Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от ГОСТ и пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:
Однако, некоторые мастера и инженеры, и я в том числе, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.
Скрытая проводка в стеновых панелях
Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.
По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.
Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).
Штробление панельных домах – рекомендованные правила
1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;
2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;
3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;
4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;
5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.
Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.
Выводы
Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.
При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).
И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах
А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится
Ehto.ru
Строение вентблока
Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.
Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.
Проведение работ с вентиляционной шахтой
Прорезание стен для различных нужд с использованием специальных электрических инструментов называется штробление. Потребность в нем чаще всего возникает при прокладке проводов и трубопроводов. Так, при проведении ремонта в квартире специалистами первоначально составляется план-схема расположения электропроводки.
Стандартное количество осветительных ламп, розеток и выключателей не всегда удобны в использовании и зачастую не соответствуют требованиям хозяина квартиры. От расположения этих точек электросети зависит комфортное использование электрических приборов. Поэтому при проектировании новых электроточек для своего удобства возникает необходимость подготовить каналы для прокладки электрических кабелей. Именно тогда потребуется штробление стен под проводку, в том числе и стенок вентиляционных шахт.

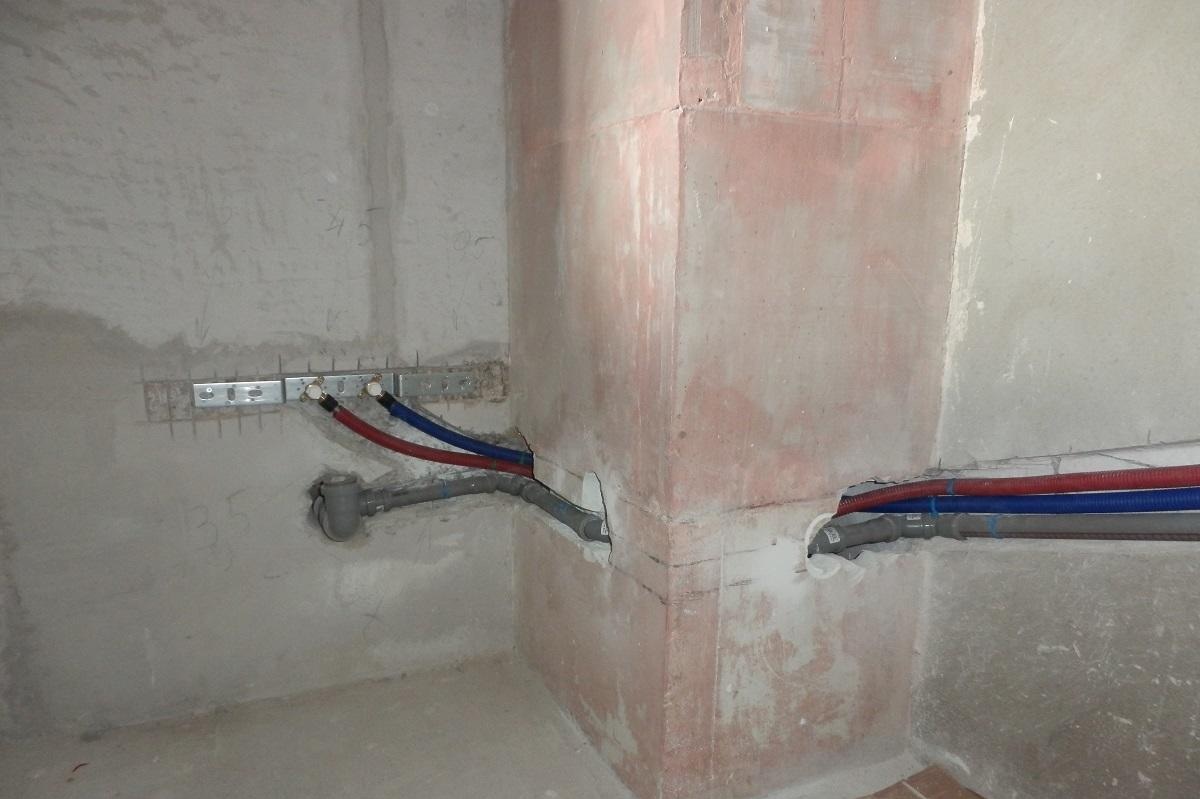

Также штробление осуществляется для внутреннего размещения водопроводов. Эти работы также могут негативно повлиять на общедомовую систему вентиляции.
Чтобы разобраться, можно ли проводить работы по штроблению вентиляционной шахты в квартире, необходимо заглянуть в два основных документа:
- Жилищный кодекс Российской Федерации.
- Нормативные документы в строительстве, в частности, касающиеся систем вентиляции.
Они подробно описывают все нюансы при проектировании, строительстве и эксплуатации вентиляционных шахт.
Изначальное проведение коммуникаций при строительстве соответствует требованиям СНиП, не нарушая целостности вентиляционной шахты и выполнено с неукоснительным соблюдением норм
Обобщая сведения из этих документов, можно отметить, что:
- любое изменение от первоначального проекта должно быть согласовано с жилищными органами (управляющая компания, орган исполнительной власти города), иначе это будет считаться самовольной перепланировкой (статья 29 ЖК РФ);
- нарушение функционирования коммуникаций многоквартирного дома влечет за собой административную ответственность;
- запрещено использование вентиляционных шахт в личных целях (даже для навешивания шкафов), – их можно использовать только для обеспечения воздухообмена;
- запрещено проводить другие коммуникации внутри вентиляционных шахт.
В некоторых домах вентиляционные шахты находятся в виде короба внутри помещения. Они создают неправильную форму помещению и уменьшают его общую площадь. Как правило, такие шахты располагаются между кухней и санузлами. В таком положении прохождение систем коммуникации напрямую через вентшахту также невозможно.
Стоит отметить, что некоторые работники все же прокладывают линии коммуникации (водопроводные и газовые трубы, электрокабель) через шахту, экономя на материале. Отверстия заделываются пеной и штукатурятся. Однако такое явное нарушение герметичности вентиляционной шахты может привести к тому, что весь запах из нижних квартир будет просачиваться в помещение. Проводка коммуникаций в этом случае возможна между стеной и коробом вентиляционной шахты в полу помещения. В любом случае коммуникации должны быть выгорожены определенной строительной конструкцией.
Как проходит вентшахта в квартире?
Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.
Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.
В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.
Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена
Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу — именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.
Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.
Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:
- быть чистой от мусора;
- быть герметичной;
- иметь свободное пространство, определенное проектом.
Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.
Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.
Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.
При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)
Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.
Соседи этажем выше разбирают общий вентиляционный короб
Соседи этажем выше разбирают общий вентиляционный короб. Как быть?
| BeeKeeper |
| Посмотреть профиль |
| Отправить личное сообщение для BeeKeeper |
| Найти ещё сообщения от BeeKeeper |
вызываете ЖЭКовских спецов, составляете акт. А дальше смотрите на реакцию соседей. и по результату – определяете дальнейшие действия.
Кстати, если ЖЭК в адеквате – влепят штраф и заставят переделать обратно.
хм, перечитал последнюю Вашу строку. ЖЭК явно НЕ в адеквате. тогда ложите кирпич где взяли, вызываете ЖЭК в квартиру к сыну и заставляете составить тот же акт – такие-то повреждения, вызванные такими-то действиями. с актом к соседям. Кстати, будет чудненько поставить в известность соседей сназу.
пы.сы. а я бы еще и морду набил
| airservis |
| Посмотреть профиль |
| Отправить личное сообщение для airservis |
| Найти ещё сообщения от airservis |
| BeeKeeper |
| Посмотреть профиль |
| Отправить личное сообщение для BeeKeeper |
| Найти ещё сообщения от BeeKeeper |
Конечно можете. Если ЖЭК морозится, то есть такой нормативно-правовой акт, как ПРАВИЛА утримання жилих будинків та прибудинкових територій Эти правила регламентируют – 1.1. Ці Правила визначають порядок надання послуг з утримання будинків і прибудинкових територій:
Есть в этих правилах пункт 5.2. Вентиляція,
в нём чётко написано 5.2.2. До несправностей вентиляційних пристроїв належать такі: – засмічення каналів уламками цегли та будівельних розчинів (визначається за відсутності тяги в каналі); 5.2.3. Незначні засмічення каналів пробивають гирею (1-3 кг) на міцному шнурі чи гнучким металевим стрижнем (за наявності панелей зі збірними каналами). При незначних засміченнях пробивають стіни чи панелі і прочищають канал з наступним закладенням отворів.
Соответственно, если работники ЖЭКа не могут попасть в квартиру к соседу, то чистить вентканал придётся им, это их прямая обязанность.
Соседу, можете сообщить, что есть в этих правилах: 1.4. Умови і порядок переобладнання, перебудови, перепланування будинків, жилих і нежилих у жилих будинках приміщень 1.4.4. . Перепланування жилих будинків, жилих і нежилих у жилих будинках приміщень, що погіршує умови експлуатації і проживання всіх або окремих громадян у будинку або квартирі, не допускається.
1.4.6. . У разі, якщо самовільне перепланування або переобладнання приводить до погіршення технічного стану жилого будинку в цілому та порушуються права інших споживачів, зазначені роботи виконуються виконавцем послуг, питання відшкодування вартості цих робіт власником, наймачем (орендарем) жилого будинку, жилого чи нежилого у жилому будинку приміщення вирішується у судовому порядку.
Почитайте эти Правила, узнаете ооочень много интересного из того,что Вам должен ЖЭК. Удачи!
голоса
Рейтинг статьи
Штробление несущих стен снип — Electro

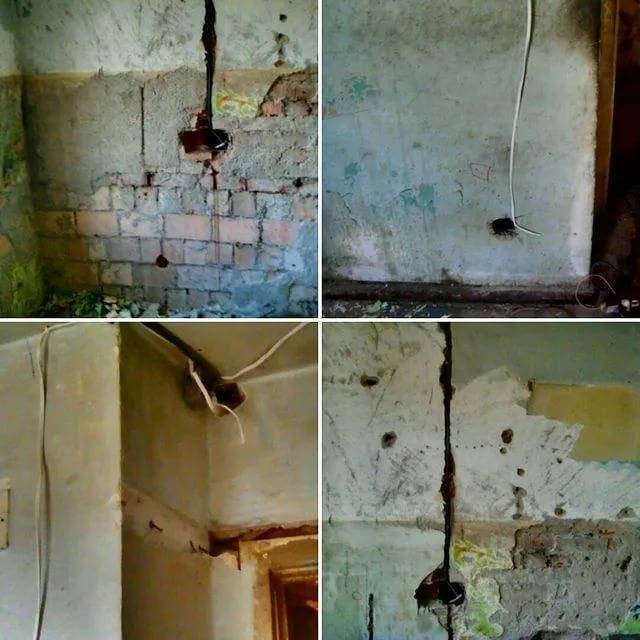

Как штробить стены и зачем в принципе это делать? Например, в домах советской постройки выключатели и розетки находятся примерно на уровне глаз, а современный подход к планировки помещений предполагает размещение этих элементов на уровне опущенной руки. Другой повод провести штробление стен – замена старой электропроводки на новую или увеличение числа розеток, чтобы можно было подключить большее количество бытовой техники и другого оборудования.
Штробление стен – это один из первых этапов ремонта в комнате. Его проводят до того, как начнется поклейка обоев, и даже до того, как произойдет выравнивание стен. После шпаклевочных работ стена должна быть идеально ровной и готовой к финишной облицовке, поэтому штробление уже должно быть закончено, когда вы возьмете в руки шпатель и шпатлевку.
Как штробить стены: основные правила
- Перед тем как вы начнете штробить стены, возьмите лист бумаги и изобразите на нем схему размещения розеток, выключателей, выходов для подключения осветительных приборов и т.д. Только после того, как будет полностью проработан маршрут штробления, можно браться за инструмент.
- Согласно СНиП, штробление может проводиться только горизонтально или только вертикально, то есть параллельно основным конструктивам дома. Наклонное расположение штроб допускается только в том случае, если вы прокладываете проводку в мансарде, где есть наклонные стены.
- Говоря о том, как можно штробить стены горизонтально, отметим предельное приближение к плитам перекрытия: оно должно составлять не более 150 мм. Горизонтальные штробы нельзя делать в несущих стенах.
- Вертикальное штробление должно вестись на удалении в 400 мм от газовых плит и 100 мм – от углов комнаты, оконных и дверных проемов.
- Максимальные габариты штробы – 25х25 мм. Максимальная длина – 3 метра.
- Как разрешается штробить стены в плане траектории борозды? Желательно, чтобы она была прямой, то есть вообще не изменялась с вертикального на горизонтальное направление и наоборот или изменялась только один раз. При этом не учитываются сгибы проводки в углах помещения.
Подготовительные работы
Первое, что необходимо сделать, — убедиться, что по выбранному вами маршруту штробления уже не расположена скрытая проводка.
Как минимум, вы сможете повредить рабочую проводку, как максимум, — нанести вред своему здоровью, попав инструментом по проводам под напряжением.
Если штроблению ничто не мешает, сделайте на стене разметку. Выход из комнаты лучше завесить влажной тканью или пленкой, чтобы пыль не распространилась по всей квартире.
Чем можно штробить стены?
Самый дешевый способ – зубило и молоток. Штробить предстоит долго, борозда может получиться неровной, зато вам не придется тратить деньги на приобретение специализированного оборудования.
Вначале по краям борозды делаются насечки на 1-2 ширины зубила. После этого зубило устанавливается поперек борозды, и выбивается часть стены. Далее вы можете сразу углубить этот сегмент на заданный уровень (по умолчанию – 25 мм), а можете снять верхний слой по всей длине штробы и только затем вернуться к углублению. Сразу отметим, что таким способом делают штробы в стенах из более-менее мягких материалов. Справиться с бетоном зубило и молоток вряд ли смогут.
Более быстрый и чистый способ – перфоратор или ударная дрель. Однако борозда и в этом случае может получиться не очень ровной.
Приготовьте насадку коротким широким буром и лопатку. Вначале сделайте отверстия буром по всей длине борозды. Глубина отверстий – 25 мм, шаг – 10-15 мм. После этого смените бур на лопатку и создайте саму борозду
Важно: не ставьте лопатку поперек штробы, иначе вы рискуете отколоть лишний кусок стены. Однако при всем вашем желании штроба вряд ли получится аккуратной, зато грязи и пыли будет минимальное количество
Вентиляция канализации
На кухне в систему вентиляции встраивается вытяжка
В большинстве случаев вентиляционным каналом для канализации является сам стояк. На своем протяжении от выпуска в общую сеть до фановой трубы конструкция практически герметична, так как выходы от унитаза перекрываются водяными затворами. Повышение давления в стояке и выдавливание затворов исключается, так как верхний конец трубы открыт, через него выходят запахи и стравливается избыток воздуха.
Другим вариантом является обустройство параллельной системы, где рядом со стояком монтируется вентиляционная шахта. От сточной трубы делаются отводы, благодаря чему исключается всасывание водяного затвора.
Вытяжные вентиляторы
Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий
Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети
Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети
Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.
