Как поменять лампочку ближнего света на Lada Largus

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как правильно завести автомобиль? 6 подробных инструкций для авто с МКПП и АКПП в различных ситуациях

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

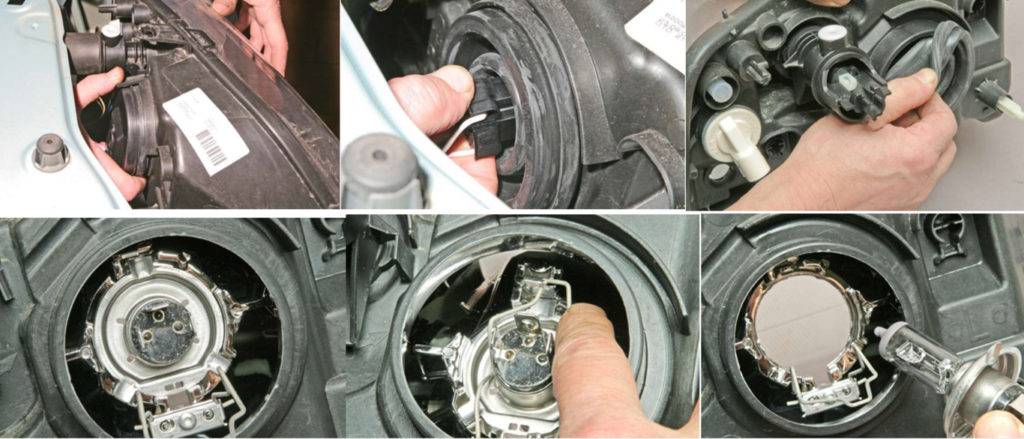

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу. Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа

Затем все снятые детали возвращают на свои места

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

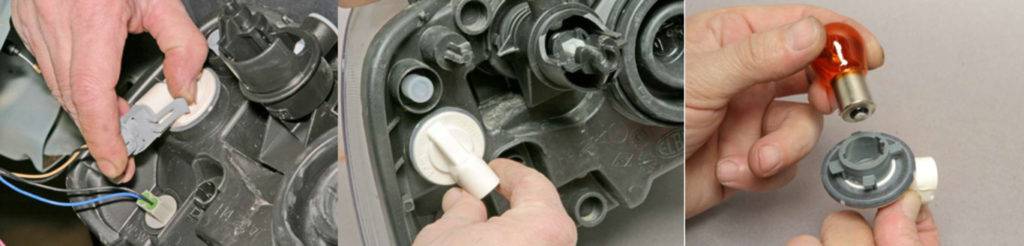

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Инструкция и 7 полезных советов по замене лампы ближнего света в фарах

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

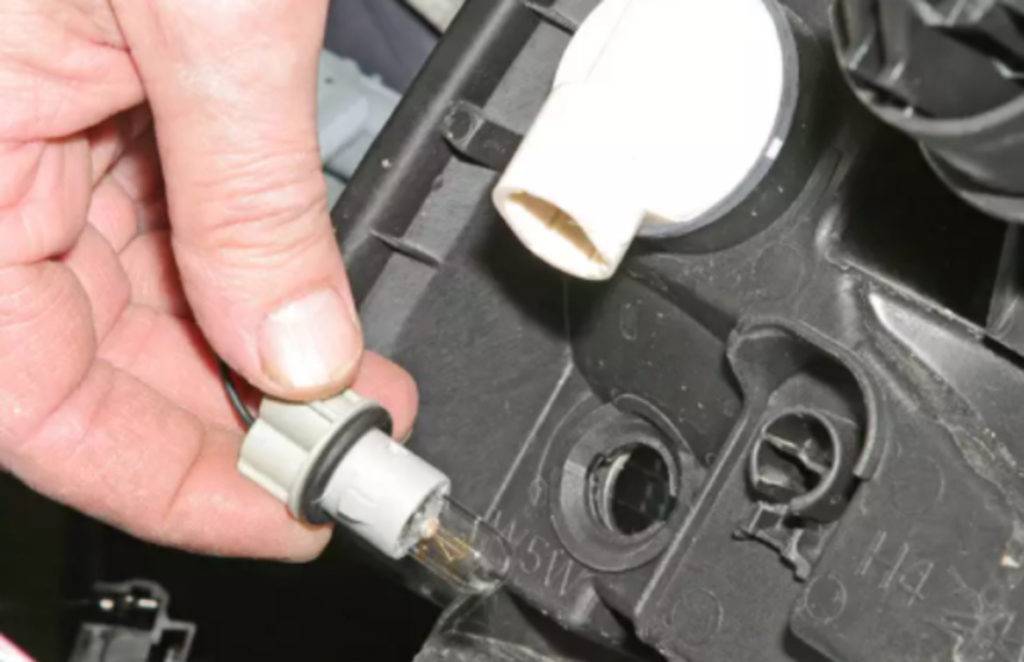

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

https://youtube.com/watch?v=ZecYBqip-lE

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

светодиодные,
ксеноновые,
галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

Сначала производим снятие переднего подкрылка (левого).
Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
Саму колодку снимаем с цокольного вывода фары.
Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
Вынимаем фару наружу и откладываем в сторону.
В образовавшуюся нишу устанавливаем новое светотехническое устройство.
Подключаем ПТФ к сети и проверяем функционал.
Возвращаем подкрылок на штатное место.
При потребности регулируем световой пучок.

Замена ламп в Lada Largus своими руками

Любую лампочку в этом автомобиле можно заменить без визита в сервис буквально на улице. Для этого даже не нужен специальный инструмент. Единственное, что может понадобиться – плоская отвертка, чтобы снимать плафоны. Снимать фары не обязательно.

Замена ламп в передней фаре Лады Ларгус

Чтобы поменять лампочку ближнего света и дальнего света, необходимо:

Снять пластиковую крышку.
Отсоединить электрический разъем.
Снять резиновый пыльник лампы.
Отсоединить пружинный фиксатор.
Вытащить лампу.
Произвести установку новой лампы и собрать все в обратной последовательности.

Замена лампы указателя поворота выполняется следующим образом:

Снимите электрический разъем, подняв фиксатор.
Поверните патрон по часовой или против часовой стрелки (в зависимости от блок-фары) и вытащите его из корпуса светильника.
Демонтируйте лампу, нажав и повернув ее против часовой стрелки.
Произведите сборку в обратной последовательности.

Габаритная лампа вытаскивается проще – необходимо лишь повернуть патрон лампы против часовой стрелки и извлечь лампу из патрона, просто потянув ее вверх.

Как заменить источники света в задних фонарях Ларгуса

Чтобы поменять задние лампочки на Ладе Ларгус, нужно снять фонарь с автомобиля.

Для этого откройте дверь багажного отделения и отверните две пластиковые гайки крепления фонаря. После чего его можно демонтировать и произвести все необходимые манипуляции:

Снимите электрический разъем с фонаря.
Отожмите три пластиковые защелки крепления платы с лампами.
Для замены любой из ламп на плате – нажмите на нее и поверните против часовой стрелки.
Установите новую лампу и произведите сборку в обратной последовательности.

Аналогичные операции производятся и для фонаря с другой стороны кузова.

Замена противотуманных ламп на Lada Largus

Удобнее производить замену сняв передний бампер от соответствующего подкрылка.

Для этого нужно открутить два самореза T20, а затем отстегнуть бампер с защелок. Далее производим следующие операции:

Просовываем руку внутрь бампера и отстегиваем разъем с лампы.
Поворачиваем лампу против часовой стрелки и вытаскиваем из корпуса ПТФ.
Устанавливаем новую лампу в обратном порядке и прикручиваем подкрылок к бамперу.

Для удобства замены лампочки, рекомендуется повернуть или снять колесо для более удобного доступа.

Как поменять лампу бокового повторителя

На Ларгусе имеются повторители указателей поворота, установленные на передних крыльях. Сделать это можно, выполнив следующее:

Используя пластиковые или картонные пластины, сжимаем с двух сторон фиксаторы крепления повторителя.
Демонтируйте его с крыла.
Поверните патрон против часовой стрелки и достаньте его из корпуса.
Потяните лампу вверх и снимите ее с патрона.
Установите новую лампу в порядке обратном снятию и произведите сборку.

Есть и другой способ замены. Чтобы отжать фиксаторы корпуса повторителя, необходимо снять подкрылок. Однако такой метод не очень удобный.

Замена ламп подсветки номера в Ларгусе

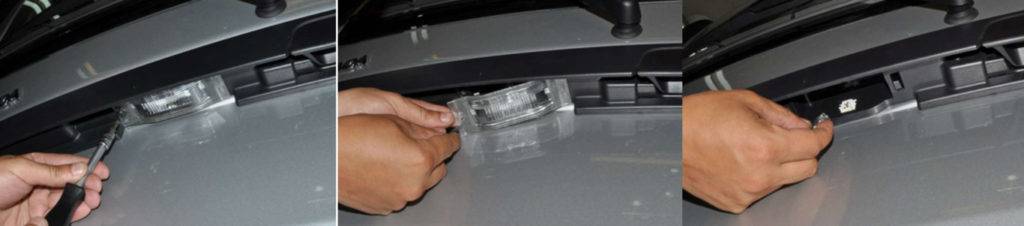

В замене этого источника света нет ничего сложного. Просто возьмите торкс Т20 и открутите саморез крепления рассеивателя.

Далее нужно просто вытащить его и заменить лампу внутри бампера, потянув ее из патрона. На ее место установите новую и прикрутите рассеиватель обратно.

Как поменять в Ларгусе лампы в салоне

Интерьер данного автомобиля поддерживает только подсветки:

багажника;
вещевого ящика;
плафона освещения;
блок управления отопителем.

Чтобы снять лампочку салонного освещения, снимите при помощи плоской отвертки рассеиватель плафона, затем достаньте нужную лампу и установите новую.

В багажнике установлен точно такой же плафон, а потому замена источников света происходит точно так же.

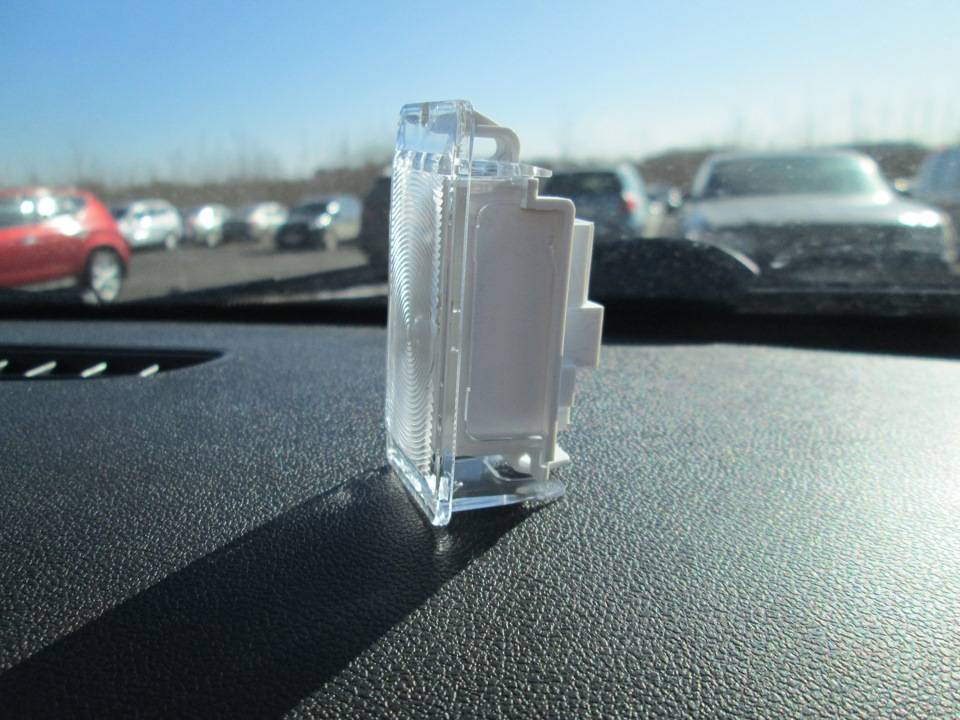

В бардачке просто подденьте плафон при помощи отвертки. Он выпадет и лампу можно заменить, вытащив ее из патрона.

Замена лампы в блоке управления отопителем выполняется следующим образом:

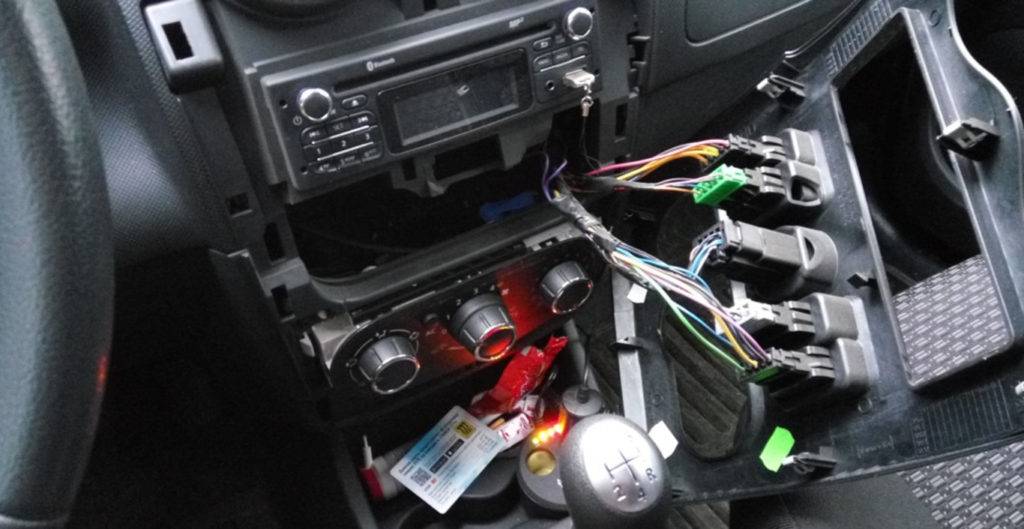

При помощи пластикового съемника отстегните облицовку центральной консоли.
Просуньте руку внутрь панели и с обратной стороны блока нащупайте цоколь.
Поверните нужный цоколь на 45 градусов и вытащите его наружу.
Замените на нем лампу и произведите сборку в обратной последовательности.

На этом замена ламп салона завершена.

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

Читать дальше: Вентилятор радиатора калина 2

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Как устранить неисправности

Что делать, если даже после замены лампа ближнего света не горит? Причина может быть в перегоревших предохранителях. Их замену провести еще проще, чем поменять лампочки.

Предохранители находятся в салоне, слева от рулевой колонки. Именно за свет отвечают такие предохранители, как F9 (левая фара) и F10 (правая).

Причины поломки не всегда бывают визуальными, поэтому лучше заменить нужный предохранитель. Одна из причин – это некачественные контакты клемм предохранителей. Их можно просто зачистить.

В Ладе Ларгус отсутствует реле ближнего света, поэтому причина бывает и в контактах у фар. Они могли окислиться или отгореть. Не исключен также плохой контакт провода массы машины. Эта причина тоже решается зачисткой.

Если после проведения осмотра все же есть проблемы с ближним светом, то обратитесь к специалистам.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Фары автомобиля предназначены для того, чтобы обеспечивать полноценный обзор дороги в ночное время. Исправное состояние всех источников освещения на авто – это необходимое условие безопасности во время езды. Правила дорожного движения ставят очень серьёзные требования к исправности фар. Водитель, который их не выполняет, подвергается денежному штрафу.

Фары на Лада Ларгус могут иметь следующие виды неполадок:

перегоревшие лампы;
разбившиеся лампы;
трещины на поверхности оптики;
помутнение фонарей;
неправильное формирование светового пучка и т.п.

Причины появления указанных неполадок могут быть различными. Помутнение оптики вызывается матирующим действием частиц пыли во встречном воздухопотоке, трещины и разбитые лампы – это обычно следствие столкновения с препятствием во время езды. Царапины на поверхности оптики могут быть результатом езды по дорогам, на обочинах которых растут кустарники и деревья с раскидистыми ветвями.

Езда с фарами, у которых вы обнаружили любой из перечисленных выше факторов, недопустима. Вы можете для выполнения ремонта обратиться на станцию техобслуживания, где квалифицированные мастера окажут вам требуемую помощь. Но услуги автомобильного сервиса стоят денег – не все владельцы автотранспорта готовы идти на финансовые расходы.

Перегоревшая лампочка Н4

Если вы хотите избежать денежных трат, попробуйте справиться самостоятельно. На автомобилях Лада Ларгус замена ламп и фонарей не вызывает особых трудностей. А в качестве руководства используйте информацию, которую почерпнёте из этой статьи.

Особенности замены лампы на Ладе Ларгус

В режиме регулярной эксплуатации транспортного средства лампы в фарах дневных огней и ПТФ перегорают быстрее заявленного производителем ресурса. Поэтому информация о том, как самостоятельно заменить осветительные элементы оптики, для каждого водителя только на руку. Для наглядности рассмотрим, как делается замена лампы ближнего света на Лада Ларгус.

Какие лампочки стоят в фарах

В осветительных приборах автомобилей используются несколько видов и классов. Для Ларгуса подходят следующие лампы:

оптики типа Н4 мощностью в 12 ватт, 60/55W для ближнего и дальнего освещения;
лампы ПТФ с характеристиками H11, 12 Вт, 55W;
для габаритного света допустимы модели W5W мощностью 5W;
PY21W для поворотников.

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

светодиодные;
ксеноновые;
галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Как заменить

После выбора модели лампочки для Ларгуса приобретаются новые комплектующие.

Не рекомендуется использовать бывшие в употреблении патроны и предохранители: при длительном хранении контакты электропроводки, клеммы и смежные узлы окисляются.

Необходимые компоненты для замены лампы переднего ближнего света:

автолампы;
предохранители;
патрон;
инструменты (отвертка, пассатижи и пр.).

Для начала отключается электросеть авто от питания (аккумулятора), затем перегоревшая деталь вынимается.

Дневной свет

Если оптика на Лада Ларгус неисправна, замена лампочки потребует выполния такого алгоритма:

Снимается резиновая накладка, которая служит защитой электрического узла.
Вынимается колодка с установленными проводами.
Сдвигается П-образный фиксатор (движением в сторону и назад).
Вытаскивается электролампа.
Меняется деталь.

Важно запомнить ориентацию патрона – два зубца вверху, один внизу

Как происходит замена лампы Ларгуса:

При установке держать лампу за цоколь или использовать микрофибру, иначе на электроприборе останутся следы, и он быстрей перегорит;
Повторить все вышеописанные действия по извлечению оптики в обратном порядке.

Рекомендуется проводить замену одновременно обеих лампочек. Это предотвратит неожиданный перегрев оставшейся детали и обеспечит одинаковый параметр светового пучка.

Специальное освещение

До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:

вывернуть винты;
снять подкрылок;
отжать фиксатор и отделить колодку от лампы;
против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
извлечь элемент;
вставить в патрон новую;
в обратном порядке установить фиксатор.

В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:

загрязнение электропроводки;
окисление контактов;
заводской брак.

Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику

Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно

Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.
