Замена электропроводки в квартире своими руками - этапы выполнения, инструмент и материалы

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

Рассчитываем сечение кабелей.
Выполняем разметку и штробление.
Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.

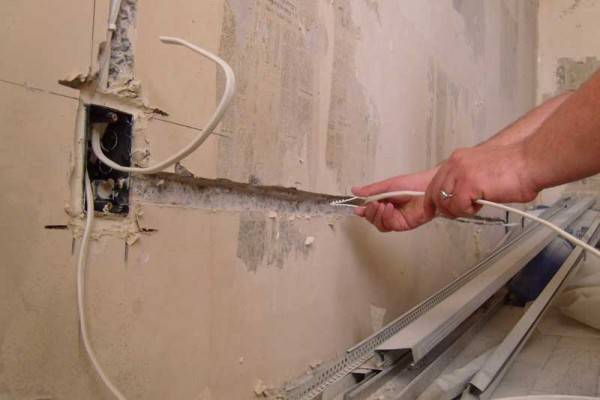

	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.

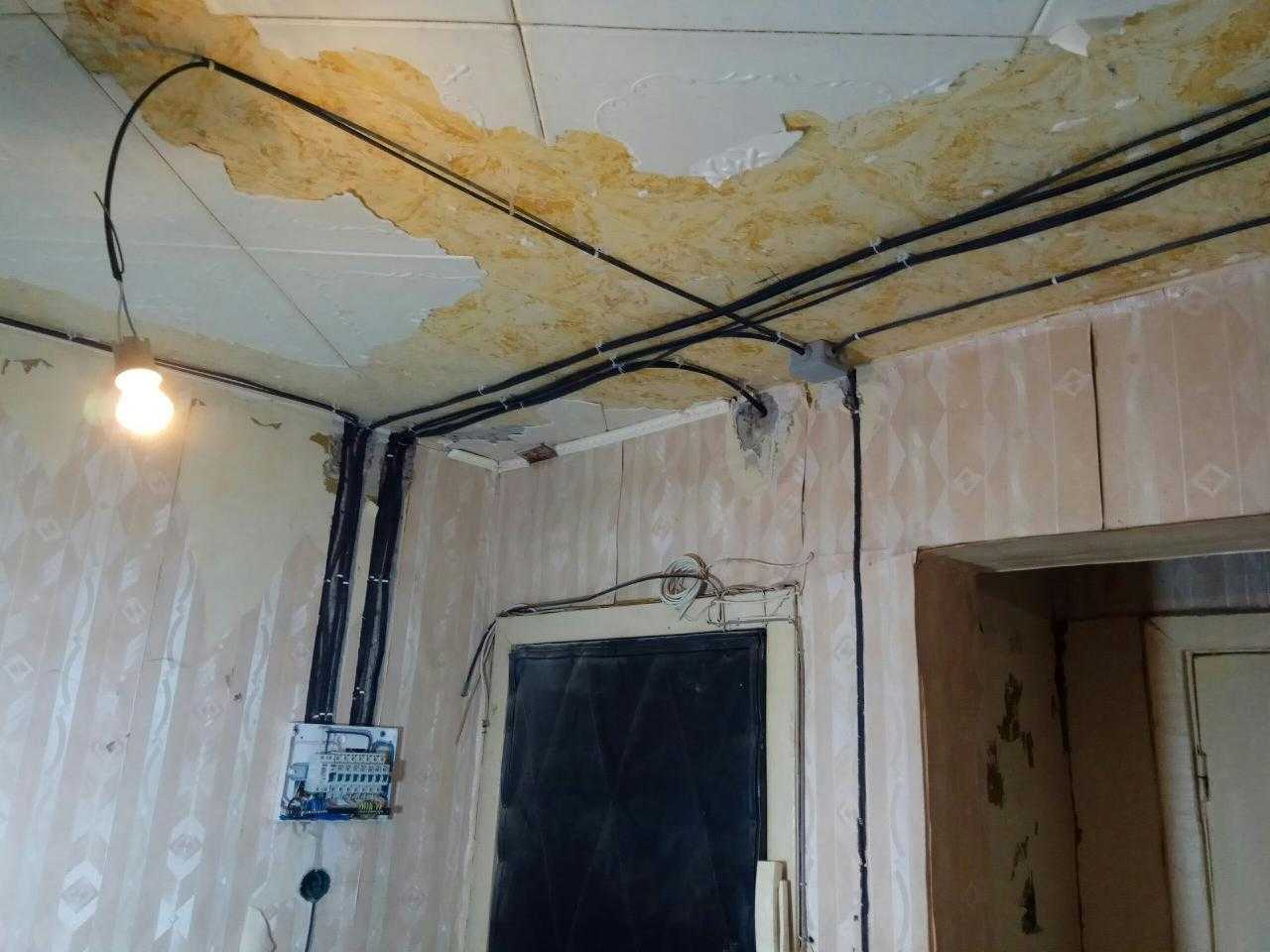

	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Соблюдение осторожности при монтаже электропроводки

Для безопасного осуществления монтажа необходимо придерживаться следующих рекомендаций:

Применять только исправные устройства (электрические инструменты, удлинительные шнуры и т.д).
Перед осуществлением монтажных работ отключить подачу электрической энергии, применяя автоматы и УЗО. Следует предупредить находящихся поблизости людей о совершаемой работе — повесить плакат на автомат «не включать, работают люди»;
Для безопасности использовать индикаторы и тестеры;
Следить за изоляцией на ручках инструментов;
Желательно не работать самостоятельно, иметь помощника.

Для безопасного осуществления работ перфоратором, дрелью, штроборезом нужны особые указания. Нужна как спецодежда, так и перчатки с изоляцией и респиратор. Обувь должна плотно прилегать к ногам и не скользить.

Прокладку проводки под потолком нужно осуществлять с помоста (стулья либо столы не допускаются). Специализированный электрик в отличие от обывателей, владеет знаниями оказания первой помощи при поражении током.

В произвольном помещении при осуществлении электрических работ, нужно иметь порошковые или углекислотные огнетушители. Они имеют на корпусе специальные указания: обозначение «Е» или указание о разрещении тушения электропроводки, расстояния действия и напряжение огнетушителя. Наливать воду на искру и вспыхнувшие провода не допускается.

Пошаговая схема разводки электропроводки

Давайте детально разберем, как сделать электропроводку в квартире своими руками. Правильное проектирование и продуманная схема проводки – залог безопасности обитателей квартиры. В процессе разработки схемы можно оптимизировать расположение элементов внутренней сети, правильно рассчитать необходимое количество материалов, подобрать тип провода. Наличие схемы и плана проводки обезопасит и в случае ремонта в будущем, исключая риск случайного повреждения во время ремонта.

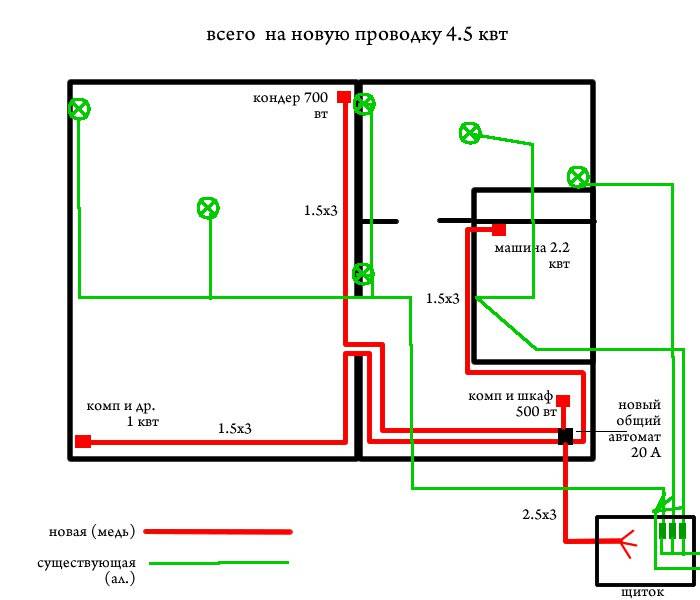

Пример схемы проводки в квартире своими руками смотрите на фото:

При недостатке опыта на этом этапе лучше обратиться к квалифицированным электрикам, но составить схему подключения вполне возможно и самостоятельно. План и расчет внутренней электросети подлежит согласованию в энергоинспекции, поэтому при наличии грубых ошибок его придется переделывать.

Как правильно организовать разводку электропроводки в квартире своими руками с нуля, смотрите в видео:

Для подготовки схемы понадобится чертеж и план квартиры. На плане должно быть обозначено предполагаемое расположение мебели и крупной бытовой техники. Руководствуясь требованиями ПУЭ, на чертеже намечают точки освещения, розетки и выключатели.

В современной практике подключение выполняется группами точек. В каждой комнате (за исключением кухни) таких групп две: осветительная и розеточная. На кухне групп подключения может быть больше, так как электроплиту и некоторые другие мощные электроприборы рекомендуется подключать как отдельную группу.

С целью экономии материалов группы подключения могут выглядеть иначе:

Осветительная группа комнат, коридора и кухни;
Осветительная группа санузла;
Розеточная группа коридора и комнат;
Розеточная группа кухни;
Электроплита.

При наличии системы теплого пола или иных стационарных отопительных электроприборов для каждого из них предусматривается отдельная группа подключения.

На стадии проектирования проводки производится расчет потребляемой мощности и предполагаемой силы тока в сети. Это необходимо для правильного подбора УЗО и сечения проводов. При расчете суммарной мощности учитываются абсолютно все электроприборы, имеющиеся в квартире, вплоть до фена и электробритвы. Проводка должна выдерживать одновременное включение всех потребителей тока. Для определения расчетной силы тока полученный результат делят на 220.

На магистраль к каждой группе подключения необходимо установить устройство защитного отключения.

Этап 1 – Определяемся с фронтом работ

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

Розеточные группы.
Освещение.
Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

в жилой комнате — 1 шт. на 5-7 кв. м;
на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
Оборудование в распределительном щите, пока без указания номинального тока.
Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

Параллельно углам помещения. Укладка по диагонали не допускается.
От потолка и границы проемов отступают 15 см.
Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

Потребитель	Сечение жил, кв. мм	Номинальный ток, А	Максимальная мощность прибора, кВт
Квартира (вводный кабель)	3х10	40	12,1
Электроплита, варочная поверхность	3х6	32	9,24
Бойлер, стиральная машина, кондиционер	3х4	25	7,7
Розеточные группы	3х2,5	16	5,5
Осветительные приборы	3х1,5	10	4,1

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

Сечения проводов.
Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

30 мА — в сухих помещениях;
10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Этапы проведения работ

Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.

Устройство времянки

Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.

Демонтаж старой проводки

Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.

Штробление стен

Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.

Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.

Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.

Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.

Прокладка проводов

Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.

После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.

Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.

Финальный этап

Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.

Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.

После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.

И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Установка скрытой проводки

В основном в квартирах практикуется установка скрытой электропроводки посредством штробления стен. В результате данного процесса формируются специальные канавки для проводов (штробы).

Располагаются они горизонтально или вертикально.

Первые, как правило, формируются под потолком с отступом 200-250 мм, вторые идут к выключателям и розеткам. Дополнительная разметка с использованием длинной линейки, стержня, отбивочного шнура облегчит штробление стен.

В качестве инструмента можно использовать перфоратор для высверливания отверстий глубиной 25-30 мм.

Но если планируется установка дополнительных розеток в пол, то в данном случае много зависит от того какой он будет, если деревянный, то в штроблении нет необходимости.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

К небольшой доске прикручивают накладную розетку.
Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

Вскрывают распределительную коробку и электроточки.
Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
Отсоединяют или обкусывают жилы.
Потянув за конец провода с любой стороны, определяют направление его укладки.
Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

металлоискатели;
чувствительные к электромагнитному полю;
комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

Несущих стенах.
Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

Максимально допустимая глубина штроб составляет 10 мм.
Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

Засверливаются в стену коронкой.
Выбивают зубилом получившийся цилиндр.
Косо заглубляют штробу в зоне перехода в отверстие.
Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
Помещают в выемку порцию раствора.
Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

сваркой;
клеммниками;
опрессовочными гильзами;
самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

Жила в синей изоляции — «ноль».
В желто-зеленой — «заземление».
В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

Изоляции жил кабеля.
Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Как самостоятельно заменить электропроводку в квартире
