Паять или не паять
Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:
- недостаточная прочность пайки;
- при работе приборов происходит повышение переходного сопротивления;
- остатки флюса провоцируют развитие коррозии;
- снижается проводимость тока.
Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.
Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.
Выбор номинальных параметров
Сферу применения и назначение УЗО определяют два ключевых параметра: нагрузочная способность и величина утечки, при которой происходит разрыв цепи. Если дифференциальная защита призвана сократить тяжесть последствий от электротравмы, её номинал выбирается исходя из допустимых значений тока, действующего на организм.
Первая степень электрической травмы характеризуется судорогами без потери сознания и не наносит непоправимого ущерба. Такое поражение характерно при протекании через организм мизерных величин тока: порядка 10 мА для детей и до 30 мА у взрослых. Поэтому УЗО с уставкой по утечке на такие значения применяют для защиты основных розеточных групп. При этом наиболее чувствительные УЗО используют для розеток, расположенных вблизи пола, где к ним возможен доступ детей, а также для групп, подключенных по двухпроводной схеме. Розетки для бытовой техники, имеющие контакт защитного заземления, подключают через УЗО с чувствительностью в 30 мА. Для защиты от поражения электрическим током принято использовать приборы электромеханического типа как наиболее надёжные.
Основные характеристики УЗО
Общая защита кабельных линий электропередач от утечек через изоляцию обеспечивается противопожарными УЗО с уставкой дифференциального тока в 100, 200 или 500 мА. Более точное значение определяется характеристиками кабельной продукции и длиной линии. Чем хуже диэлектрические свойства и выше протяжённость, тем больше суммарное значение утечки. Высокая собственная ёмкость кабеля не вызывает ложных срабатываний, поскольку накопление заряда сопровождается пропорциональной по величине работой тока в обоих проводниках.
Нагрузочная способность УЗО устанавливается с обеспечением запаса надёжности порядка 10–20% в зависимости от режима работы защищенной линии. Выбор номинала точно по значениям действующего тока чреват перегревом устройства, если же запас будет существенно больше — возможно снижение чувствительности. В свою очередь, для дифференциальных автоматов уставка максимального тока и характеристика отключения имеют ключевое значение и определяются требованиями по защите линии от перегрузок.
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.
Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.
Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
Виды УЗО
Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.
По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется. Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.
Принцип работы электромеханического УЗО
Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.
Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор
Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:
- Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
- Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.
Слева: электромеханическое УЗО. Справа: электронное УЗО
По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.
Фото iwatt24.ruПротивопожарное УЗО типа S (селективное)
Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:
- Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
- Классе мощности радиоэлектронных компонентов.
В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.
Фото 220volt.com.uaДифференциальный автомат
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Правила подключения автоматических выключателей
Как только вы определились с видом автоматов, нужно заняться их подключением. Придерживаясь инструкции, сделать это можно просто и без затруднений. Профессиональными навыками в данном случае обладать необязательно.
Вот какие инструменты и элементы комплектующих понадобятся вам в работе:
- Электрощиток;
- Ножницы для работы с металлом;
- Приспособления для снятия изоляции;
- Бокорез;
- Отвертки;
- Винтоверт;
- Гребенки и провода;
- Комплект автоматики.
При работе с установкой электрощитка, придерживайтесь правил безопасности. Прежде всего это:
- Не прикасайтесь к токоведущим частям.
- Не допускайте воздействия на токоведущие части открытого огня, искр, высокой температуры нагрева.
- Не беритесь за токоведущие элементы, не касайтесь руками проводов без изолирующих приспособлений, не проникайте внутрь щитка.
- При работах в электрощитке используйте диэлектрические перчатки и инструмент из диэлектрического материала.
- При выполнении работ по замене или монтажу электрооборудования в электрощите, обязательно отключите напряжение.
Типы УЗО АС, А, В
В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:
УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.
УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом
УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.
ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.
Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.
УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
Выбор места
Осуществляется на втором этапе. Оно должно быть в пределах доступности. Не должно оказаться, что он закрывается открытой дверью. Высота установки полтора метра от уровня потолка. Его можно просто повесить на стене или предусмотреть под это дело специальную нишу.
В щитке есть отверстия, при помощи которых он крепится саморезными элементами. Для проводки отверстия могут быть прикрыты заглушками, которые перед крепежом удаляются.
Монтирование в углубление стены предполагает дальнейшую замазку штукатуркой. Корпусная часть должна немного выступать за стену или оказаться вровень с ней.
К основным моментам, которые заслуживают внимания, относят:
- Настенный крепеж;
- Заделывание щелевых впадин;
- Работа по выведению проводки.
Последовательность правильного подключения автомата
Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.
- Крестообразная и плоская отвёртка. Желательно диэлектрическая.
- Индикаторная отвёртка.
- Монтёрский нож.
- Шуруповёрт.
У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.
Шаг №1: Монтаж DIN-рейки
Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.
Существуют DIN-рейки трёх основных типов:
- Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
- C-типа. Концы изделия загнуты вовнутрь.
- G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.
Последовательность монтажа DIN-рейки в электрический щит:
- Наметить расположение DIN-рейки в щитке.
- Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
- Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.
При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.
Шаг №2: установка автомата на DIN-рейку
Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.
Шаг №3: подключение автомата к сети
Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.
Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.
После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.
Устройство стандартного автоматического выключателя
Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

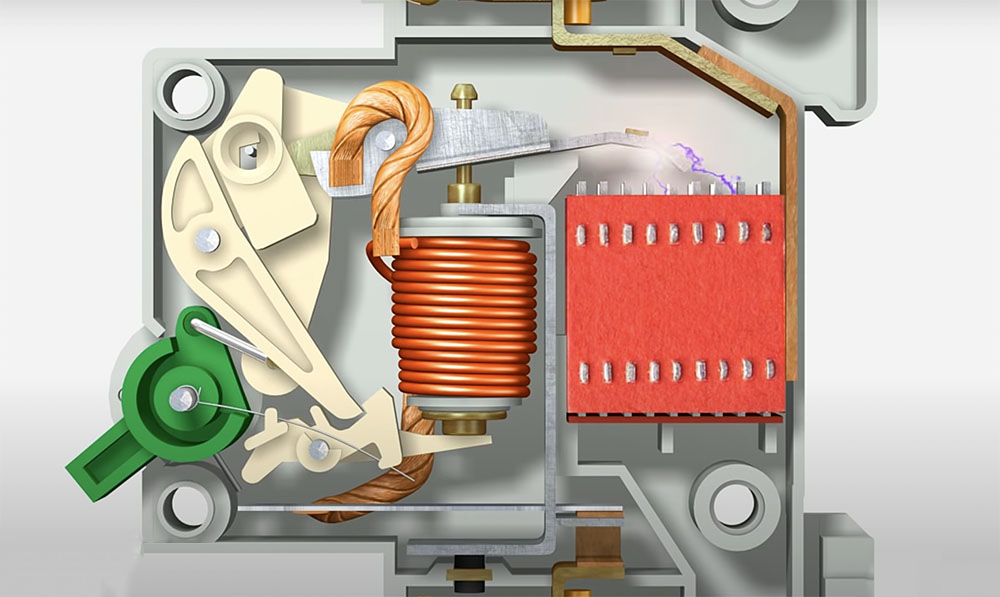

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:
- Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
- Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
- Дугогасительной камеры.
- Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
- Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
- Пластиковой, полностью диэлектрической ручки.
- Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
- Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
- Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.
Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

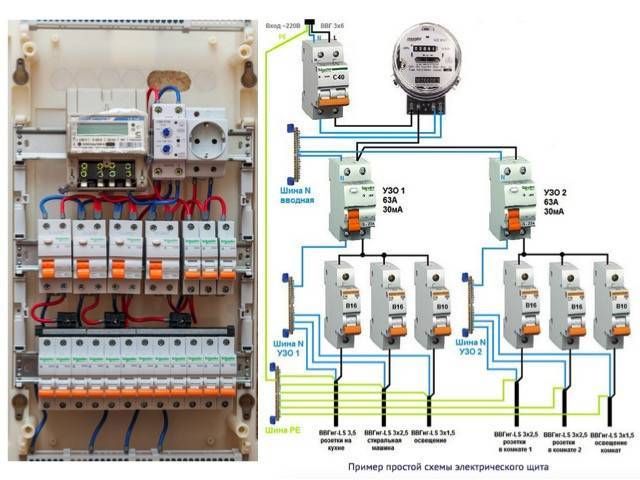

Как развести распределительный щит по квартире
Выяснили: в подъезде работает электрик, покупая защитные автоматы, нужно заранее узнать, на сколько ампер брать. Параметры новостроек существенно отличаются от хрущевок. В результате проведения подобных работ на площадке в районе счетчика появится два автомата. Теперь перенесемся в квартиру.
Установка автоматов в электрощитке производится на специальные кронштейны. Собственно, размер коробок варьируется в зависимости от количества компонентов. Определить их в сумме помогут рекомендации:
Покомнатная разводка
Дифференциальный автомат
Внимания заслуживает выбор моделей. К примеру, в продаже встречается дифференциальный автомат АД-12 IEK MAD10-2-016-C-010 с током срабатывания 10 мА ценой свыше 1000 рублей. Рядом лежит прибор Дифавтомат АД-4 TDM SQ0221-0006 с тем же номиналом. Но ток срабатывания выше – 30 мА, а полюсов в два раза больше. По-русски говоря, второй дифференциальный автомат за 900 рублей годится согласно законодательству РФ и позволяет осуществить подключение в два раза большего количества приборов. Оба монтируются на стандартный кронштейн. Какой возьмете?
В каждом конкретном случае рекомендуем использовать токовые клещи для оценки потребления приборов. Общие рекомендации:
- Электроника подключается через более чуткие автоматы защиты, к примеру, А либо В.
- Подключая бытовую технику, в том числе стиральные машины и пылесосы, лучше выбирать класс С.
Автомат в этом случае применяется дифференциальный (поскольку в ветку входит освещения ванной комнаты). Это явно поможет сэкономить при использовании многополюсных устройств (приобретается один автомат дифференциальной защиты, он заведует розетками для стиральной машины и освещением). По мере поступления денежных средств в семейный бюджет можно количество варьировать.
Виды электрощитков
Принцип действия автоматов
Принцип действия автомата несколько отличается в разных рабочих режимах.
Нормальный режим
При взводе рычага управления автомата в движение приводится расцепитель, осуществляется коммутация контактов. После этого процесса электроток направляется от питающего провода через винтовой зажим, предварительно по неподвижному, затем подвижному контакту, далее через гибкую связь, электромагнитную катушку, повторно через связь, биметаллическую пластину, после чего поступает на питающую линию через нижний зажим.
Короткое замыкание
При возникновения КЗ электромагнитный расцепитель автомата мгновенно отключает цепь.
Принцип действия: при значительном превышении током, проходящим через обмотку электромагнита, установленного номинального значения, образуется магнитное поле высокой мощности, которое притягивает якорь вниз. Якорь давит на рычаг, нагрузки отключаются.
Перегрузка
От возникающих перегрузок электросеть защищает тепловой расцепитель.
Принцип действия: если электроток, проходящий сквозь биметаллическую пластинку, достигает либо превышает номинальный показатель, происходит нагревание пластинки, она начинает изгибаться. После достижения определённого угла в процессе изгибания пластинка воздействует на рычаг, нагрузки отключаются.
Подводя итоги
Основные технические моменты, которые следует запомнить из данной статьи:
- Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
- Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
- Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
- Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
- Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
- Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.
Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
