Дроссель для люминесцентных ламп: устройство, назначение + схема для подключения

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

• диодный мост GBU405;
• конденсатор 2NF (до 1 кв)
• конденсатор 3NF (до 1 кв)
• люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

С электронным балластом

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

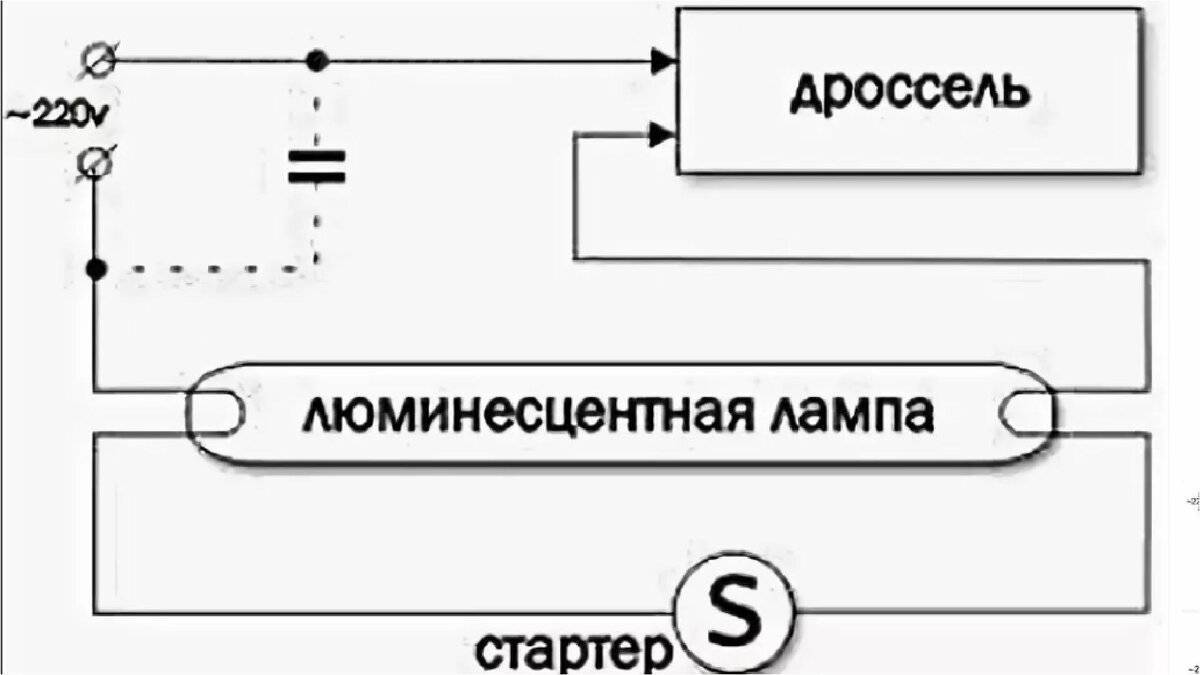

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

• параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
• теперь на контакты необходимо начать подсоединять дроссель;
• к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Принцип работы

Рассмотрим принцип работы электромагнитного дросселя на примере типичной схемы подключения для ламп газоразрядного типа .

Типичная схема подключения

На схеме обозначены:

• EL – лампа газоразрядного (люминесцентного) типа;
• SF – стартер, он представляет собой устройство состоящее из колбы, наполненной инертным газом, внутри нее находятся контакты из биметалла. Параллельно к колбе установлен конденсатор;
• LL –дроссель (электромагнитный);
• спирали лампы (1 и 2);
• C – конденсатор (компенсирует реактивную мощность), его емкость зависит от мощности лампы, ниже показана таблица соответствия.

Мощность газоразрядного источника (Вт)	Емкость конденсатора (мкФ)
15	4,50
18	4,50
30	4,50
36	4,50
58	7,00

Встречаются устройства, в схемах которых отсутствует компенсирующий конденсатор, это недопустимо, поскольку реактивная нагрузка приводит к следующим негативным последствиям:

• происходит увеличение потребляемой мощности, что приводит к повышенному расходу электроэнергии;
• существенно сокращается ресурс оборудования.

Теперь перейдем непосредственно к принципу работы, приведенной выше типовой схемы. Условно ее можно разделить на следующие этапы:

• при подключении к электросети, через цепь дроссель «LL» – спираль « 1» – стартер «SF» – спираль «2» начинает проходить ток, сила которого от 40 до 50 мА;
• под воздействием этого процесса в колбе стартера ионизируется инертный газ, что приводит к повышению силы тока и разогреву биметаллических контактов;
• нагревшиеся электроды в стартере замыкаются, это вызывает резкое повышение силы тока, примерно до 600 мА. Дальнейший его рост ограничивает индуктивность дросселя;
• за счет увеличившейся силы тока в цепи происходит разогрев спиралей (1 и 2), в результате чего ими излучаются электроны, разогревается газовая смесь, что приводит к разряду ;
• под воздействием разряда возникает ультрафиолетовое излучение, которое попадает на покрытие из люминофора. В результате он светится в видимом спектре;
• когда источник света «зажигается», его сопротивление уменьшается, соответственно, понижается напряжение на дросселе (до 110 В);
• контакты стартера остывают и размыкаются.

Проверка ламп дневного света

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно написано здесь.

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы ртутной лампочки. Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

• проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
• плохой материал рассеивателя осветительного прибора;
• схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и газоразрядных лампочек, с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Типовые неисправности — замыкание, перегрев, обрыв

А теперь рассмотрим возможные неисправности электромагнитных дросселей и научимся их (дроссели) проверять. Самые распространенные неисправности ЭмПРА:

1. Перегрев. Обычно вызывается неправильной эксплуатацией (светильник не имеет вентиляции или стоит в жарком помещении), напряжением сети выше нормального и производственным браком (межвитковое замыкание).
2. Обрыв обмотки. Может быть вызван перегревом, механическим повреждением или просто производственным браком.
3. Замыкание. Может быть как межвитковое, так и полное. Причины те же: брак, перегрев, механическое повреждение.

Как проверить электромагнитный дроссель

Сделать это несложно, причем никаких измерительных приборов не потребуется. Достаточно собрать простую схему прямо на коленках, подключив лампу накаливания параллельно стартеру и через дроссель запитанную от розетки:

Итак, собираем схему, включаем. В результате видим:

1. Лампа не горит. В балласте обрыв.
2. Горит на полную яркость. Замыкание.
3. Моргает или горит вполнакала. Балласт, возможно, исправен.

Пусть теперь схема поработает хотя бы с полчаса. Если балласт нагрелся выше 70 градусов Цельсия, то, скорее всего, он имеет межвитковое замыкание. Такой прибор просто не запустит ЛДС, а если и запустит, то из него в скором времени пойдет дым.

Вот и подошла к концу беседа об электромагнитных дросселях. Теперь ты знаешь, для чего они нужны, как устроены и даже сможешь самостоятельно проверить этот простой, но такой необходимый прибор.

Предыдущая
ЛюминесцентныеОсобенности энергосберегающих люминесцентных ламп
Следующая
ЛюминесцентныеСхема подключения и характеристики люминесцентных ламп на 18 Вт

Спасибо, помогло!8Не помогло

Как устроена и работает ЛДС

Конструктивно прибор представляет собой герметичную колбу, заполненную инертным газом и парами ртути. Внутренняя поверхность колбы покрыта люминофором, а в торцы ее впаяны электроды. При подаче напряжения на электроды, между ними возникает тлеющий разряд, создающий невидимое ультрафиолетовое излучение. Это излучение воздействует на люминофор, заставляя его светиться.

Схема люминесцентной лампы

Все это ЛДС, работающие на одном принципе.

Для нормальной работы люминесцентного светильника необходимо выполнить два условия:

1. Обеспечить начальный пробой межэлектродного промежутка (запуск).
2. Стабилизировать ток через лампочку, чтобы тлеющий разряд не перешел в дуговой (работа).

Пуск лампы

В обычных условиях питающего напряжения недостаточно для электрического пробоя межэлектродного промежутка, поэтому пуск ЛДС возможет только с помощью дополнительных мер – разогрева электродов для начала термоэлектронной эмиссии или повышения напряжения питания до значений, достаточных для создания разряда.

До недавнего времени преимущественно использовался первый метод, для чего электроды делались (и делаются) в виде спиралей, наподобие тех, что стоят в обычных лампочках накаливания. В момент включения на спирали при помощи автоматических устройств (стартеров) подается напряжение, электроды разогреваются, обеспечивая зажигание светильника. После пуска системы стартер отключается и в процессе дальнейшей работы не участвует.

Стартеры для пуска ЛДС на различные напряжения

Позже начали появляться схемотехнические решения, не разогревающие электроды, а подающие на них повышенное напряжение. После пробоя межэлектродного промежутка напряжение автоматически снижается до номинального, и светильник переходит в рабочий режим. Для того чтобы ЛДС можно было использовать с любыми типами пусковых устройств, все они и по сей день выполняются с электродами в виде спиралей накаливания, имеющих по два вывода.

Поддержание рабочего режима

Если ЛДС напрямую включить в розетку, то начавшийся после поджига тлеющий разряд тут же перейдет в дуговой, поскольку ионизированный межэлектродный промежуток имеет очень малое сопротивление. Чтобы избежать этой ситуации, ток через прибор ограничивается специальными устройствами – балластами. Разделяются балласты на два типа:

1. Электромагнитные (дроссельные).
2. Электронные.

Работа электромагнитных пускорегулирующих аппаратов (ЭмПРА) основана на принципе электромагнитной индукции, а сами они представляют собой дроссели – катушки, намотанные на незамкнутом железном сердечнике. Такая конструкция обладает индуктивным сопротивлением переменному току, которое тем больше, чем выше индуктивность катушки. Дроссели различаются по мощности и рабочему напряжению, которые должны равняться мощности и напряжению используемой лампы.

Электромагнитные дроссели (балласты) для ЛДС мощностью 58 (вверху) и 18 Вт.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Электронные пускорегулирующие аппараты (ЭПРА) выполняют ту же функцию, что и электромагнитные, но ограничивают ток при помощи электронной схемы:

Электронное пускорегулирующее устройство для люминесцентной лампы

Проверка дросселей

В случае если лампа вдруг перестала работать. Сначала необходимо убедиться в исправности балласта. Для этого дроссель извлекается из корпуса устройства для проведения диагностики.

Неисправности дросселей

Наиболее часто возникают такие поломки:

• Обрыв обмотки. Нередко такое случается с низкокачественными катушками, выполненными из недостаточно очищенной меди или алюминия;
• Замыкание витков. Данная поломка возможна, если изоляция проводников выполнена с использованием некачественного лака;
• Повреждение контактных клемм. Если контакты неплотно прикручены к площадкам, на них может появиться нагар, который будет препятствовать прохождению тока.

Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы

Проверка дросселей

Обрыв легко определяется с помощью тестера. Для этого щупами измерительного прибора, включенного в режим теста целостности цепи, касаются клемм балласта в режиме. Звуковой сигнал сигнализирует о том, что катушка исправна.

Межвитковое замыкание диагностировать труднее. Необходимо знать индуктивность исправной катушки. Данную информацию можно получить, изучив надписи на балласте, посетив сайт изготовителя или измерив данную величину у заведомо исправного устройства.

Также следует проверить, не пробивает ли обмотка на корпус, что также будет сигнализировать о неисправности катушки. Для этого одним щупом тестера в режиме теста целостности цепи прикасаются к корпусу катушки, а другим – последовательно к обоим контактам катушки. Звуковая индикация должна отсутствовать.

Замена

Чтобы заменить вышедший из строя балласт, его демонтируют из светильника. Для демонтажа необходимо снять декоративную панель и отражатель. Для того чтобы не повредить лампы, их рекомендуется тоже извлечь. Делать это следует аккуратно, чтобы не повредить хрупкие колбы.

Сам балласт закреплен с помощью винтов в корпусе светильника. Работать под потолком не всегда удобно. Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы.

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

• электромагнитные;
• электронные;
• балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

• малый вес и компактность;
• плавное быстрое включение;
• в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
• снижены потери на нагревание;
• коэффициенты мощности в электронных схемах достигают 0,95;
• продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Питание от 220В без дросселя и стартера

Пара ламп и один дроссель

Недостатки ПРА — анализируем особенности конструкции

У электромагнитных ПРА немало приверженцев. Люминесцентные светильники с этим устройством просты в использовании и стоят недорого. После покупки не требуется никакой дополнительной настройки. Лампа подключается к питанию и начинает работать. А «маленькие недостатки» хозяева ей прощают, так как ценят такие осветительные приборы, прежде всего, за бюджетную цену.

Но, если проанализировать качество работы лампы с дросселем, выясняется – экономия для домашнего бюджета с таким приобретением весьма сомнительная.

Подключают терморегулятор для инфракрасного обогревателя с целью контроля и поддержания в автоматическом режиме установленных пользователем температур. Порядок монтажа зависит от количества обогревательных приборов.

Для защиты постоянно включенного в сеть холодильника применяют стабилизаторы напряжения. О способах подключения другого бытового электроприбора — плиты — можно прочитать тут.

Дроссельный пусковой механизм очень чувствителен к нестабильности сети. Малейшее колебание напряжения тут же сказывается на лампе. Она начинает мерцать, раздражая зрение и потреблять больше электроэнергии. А ещё в этот момент явственно слышится характерное гудение.

При такой работе срок эксплуатации оказывается меньшим, чем был заявлен производителем изначально.

Не меньшее влияние на продолжительность службы оказывают и другие технические особенности конструкции:

• При вспышках перед зажиганием лампы, происходящих из-за несинхронной с частотой сети работы дросселя, его изнашиваемость ускоряется в несколько раз.
• Четверть мощности осветительного прибора расходуется на разогревание электромагнитного балласта для люминесцентных ламп, что помимо потерь электроэнергии повышает опасность возникновения пожара. Ведь греется стартер иногда до 100 и больше градусов.
• Вышедший из строя конденсатор ПРА невозможно определить на глаз. Внешне всё выглядит как прежде, хотя коррекция коэффициента мощности в лампе уже не происходит.

В таком случае потребуются дополнительные знания — как проверить дроссель люминесцентной лампы.

Факт запрета Европейской комиссией двух классов ПРА из четырёх весьма красноречив. Класс D запрещён в 2004, C – в 2006 году. Сейчас на рынке можно встретить только класс B1 и В2. Это классы с пониженными потерями электроэнергии.

Конечно, каждый решает для себя сам, отдать ли предпочтение такой классике, как электромагнитный ПРА, или не пожалеть денег и найти ему альтернативу — электронный балласт для люминесцентной лампы. Без сомнения, в определённых случаях технология, отработанная в течение десятилетий, обеспечивает достаточную надёжность и является заслуженно востребованной.

ЭПРА

Теперь поговорим об электронных пускорегулирующих устройствах – ЭПРА. Задачи у этого устройства те же – пуск ЛЛ и ограничение через нее тока. И хотя задачи те же, выполняются они совершенно по-другому – при помощи электроники. Еще одно существенное отличие ЭПРА от ЭмПРА – первому не нужны дополнительные элементы – стартер и компенсационный стабилизатор.

Конструктивно электронный пускорегулирующий аппарат представляет собой моноблок, в котором размещена электронная схема, создающая высоковольтный разряд в момент пуска лампы и поддерживающая необходимый ток во время ее работы.

Как и электромагнитный собрат, электронный должен иметь ту же мощность, что и применяемые лампы. Отличие же в том, что если электромагнитный балласт рассчитан на работу с одной лампой (или с двумя 110-ти вольтовыми), то электронный в зависимости от конструкции и назначения может «в одиночку» поддерживать работу одной, двух и даже четырех ламп с рабочим напряжением 220 В.

Еще одно существенное отличие электронного балласта от электромагнитного – в процессе работы прибор преобразует сетевое напряжение частотой 50 Гц в напряжение частотой в несколько десятков килогерц. Что это дает? Люминофор ЛЛ имеет очень малую инерционность, а потому питаясь сетевым напряжением через ЭмПРА, лампа мерцает с частотой 100 Гц.

Из-за инерционности нашего глаза мы этого почти не замечаем, но, по сути, такая лампа представляет собой стогерцовый стробоскоп, в свете которого быстро движущиеся части машин могут казаться неподвижными, что очень опасно. Используя лампы на производстве, с этим недостатком борются, причем весьма успешно – запитывают рядом расположенные светильники от разных фаз или сдвигают на одном из светильников фазу фазосдвигающими конденсаторами, заставляя мигать светильники «вразнобой».

Но, во-первых, – это дает лишь частичный эффект, а, во-вторых, все это требует дополнительных затрат. ЭПРА же, питая лампы напряжением с частотами в десятки килогерц, не допускает даже малейшего мерцания лампы, поскольку инерционность у люминофора хоть и мала, но она есть.

Что касается коэффициента мощности, который у ЭмПРА без компенсационного конденсатора едва дотягивает до 0.4 – 0.5, то электроника вообще не нуждается в таких компенсаторах – она является очень слабой реактивной нагрузкой.

Схему подключения мы рассматривать не будем – она зависит от типа и назначения ЭПРА и, как правило, наносится на корпус устройства вместе с характеристиками ламп, для которых ЭПРА предназначен.

Возвращаясь к компактным люминесцентным лампам (КЛЛ) стоит отметить, что в них используются как раз ЭПРА, встроенные в цоколь.
