Клеммные зажимы WAGO для соединения проводов

Разновидности соединительных клемм Ваго

Классифицируют изделия Ваго по конструкции, назначению, способу применения, количеству гнезд и прочим признакам.

Одноразовые самозажимающиеся

Применяются для однократного соединения одножильных проводов. Такой вариант годится, если соединение будет постоянным и в обслуживании не нуждается. Разрешается использовать и многоразовые жилы, но только при опрессовке гильзами. При соединении провод проталкивают в глубину разъема до упора, где его зажимает контакт. Вытащить жилу уже нельзя, можно только вырвать, повредив клеммник.

Удерживает кабель плоско-пружинный зажим. Выполняется в 2 вариантах:

• без пасты для контакта только медных жил;
• с пастой для соединения алюминиевых проводников, жил из алюминиевых сплавов и меди.

Клеммники выпускают с разным количеством гнезд – от 2 до 8. Соответственно меняются и размеры изделия.

Многоразовые зажимные

Предназначены для многоразового использования. Жилу внутри удерживает зажимной механизм CAGE CLAMP. Он обеспечивает усилие фиксации для проводов с разным сечением. Срабатывает зажим так: провод до упора вставляют в отверстие, где усилие нажатия активирует механизм зажима. Пластинка достаточно гибкая, так что позволяет работать с разным сечением, но при этом она не повреждает контактную площадь кабеля.

Чтобы вытянуть провод, нужно ввести конец отвертки в нижнее по отношению к разъему отверстие и оттянуть зажимной механизм. В более универсальных версиях работу зажима обеспечивает повернутый вверх рычажок. Для ремонта достаточно его опустить и провод легко выйдет из гнезда.

Зажимы FIT CLAMP

Многоразовые универсальные зажимы, которые позволяют вставлять кабель без предварительной зачистки изоляции на концах. Работают по типу «врезного» наконечника. Это заметно облегчает монтаж и демонтаж соединения.

Удерживает контакт защелка. Достаточно ее поднять, чтобы отжать пластинку и освободить жилу.

Клеммы с индикацией

Модель со встроенным индикаторным элементом. Выпускают разновидности:

TOPJOB S двухуровневый – в качестве индикатора используется встроенный светодиодный сигнализатор. Применяется для обслуживания диодных схем специального назначения: при передаче сигнала нарушения, при ламповых испытаниях. Клеммники очень компактны – не более 5,2 мм в ширину, и часто применяют при проектировании контрольных блоков.

TOPJOB S трехуровневый – применяется при создании специальных схем. Вариант с защитным предохранителем предупреждает короткое замыкание. Оснащается пробкой с рабочей мощностью до 2,5 Вт.

Популярные серии

Различают изделия по сериям. Так проще определить, для чего именно предназначено устройство. Самые популярные:

• 733 – самые дешевые соединительные клеммы Ваго. Одноразовый зажим обеспечивает неразъемное соединение жил. Работают с силой тока 20 А и напряжением до 400 В. Применяются для стыковок одножильных проводников. Варианты с пастой непрозрачны, без пасты выпускаются с прозрачным корпусом.
• 2273 – аналогично серии 733, но отличается меньшими размерами. Чаще используется для обслуживания световых линий.

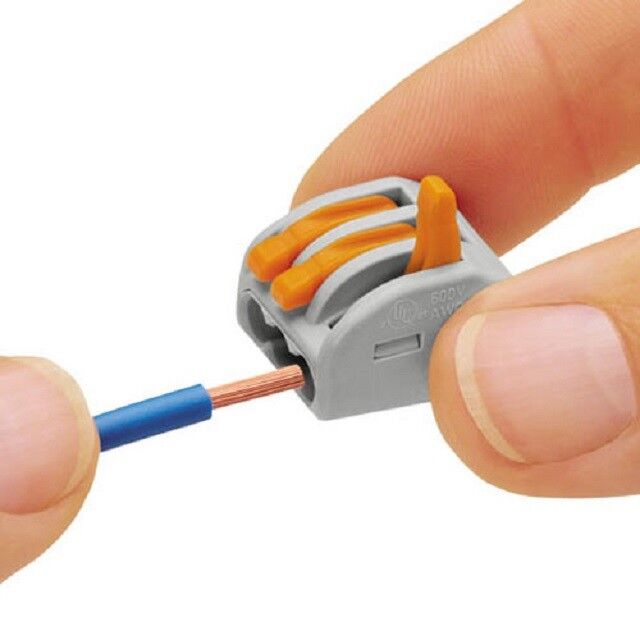

• 222 – рычажковый многоразовый зажим. Для демонтажа соединений достаточно опустить рычаг. Это облегчает ремонтные и профилактические работы. Клеммы серии 222 соединяют одножильные и многожильные проводники. Выполняется без пасты, так что работает только с медным проводником. Выдерживает силу тока до 30 А и напряжение жил 380 В.
• 224 – модель для осветительных приборов.
• 273 – соединяет до 3 кабелей сечением до 4 мм². Модель с защитной пастой, предназначена для алюминиевых жил.
• 243 – микрозажим. Рассчитан на ток не более 6 А.
• 862 – многоразовый зажим для коммутации медных проводов – от 2 до 5, с сечением до 2,5 кв. м. Клеммники можно зафиксировать на основании, к его корпусу есть крепежные отверстия. Выпускают также модификацию S. Этот вариант позволяет соединять провода без снятия изоляции.

Клеммы можно модифицировать для подключения проводников из разных материалов. Для этого в модели с пастой удаляют пасту в гнезде, где будет стоять медный провод, и скрепляют обычным путем. Состав можно купить, так что в клеммнике без пасты (для медных проводов) можно смазать 1 гнездо смесью и вставить алюминиевый провод.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

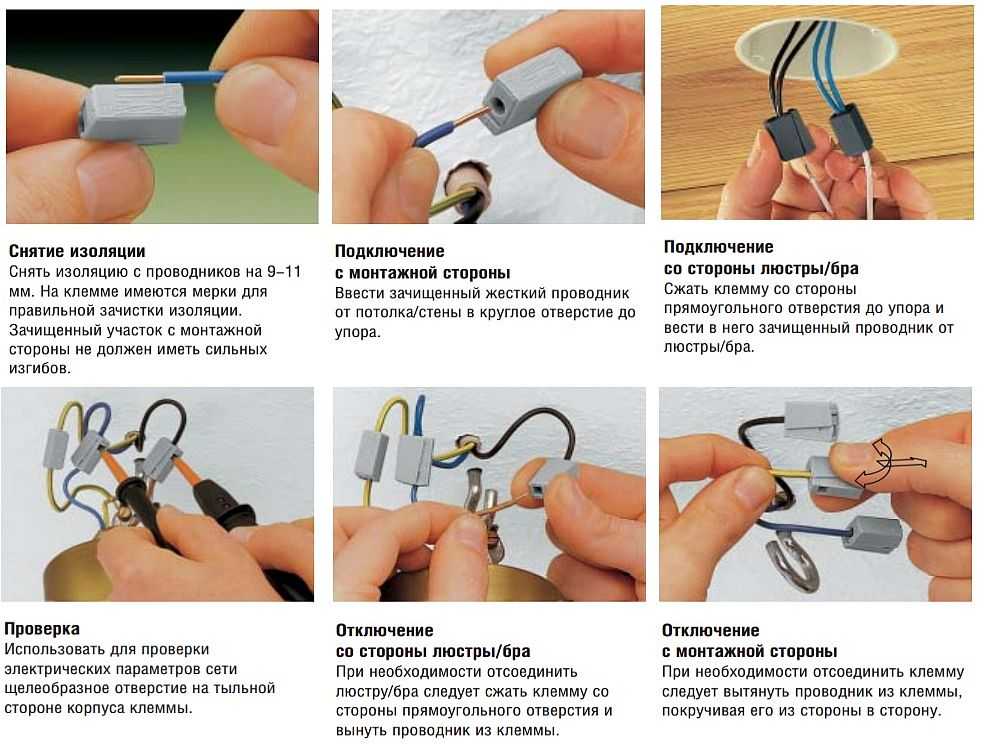

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями. Плюсы применения Ваго:

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

Как соединить провода клеммами WAGO?

Для того, чтобы обеспечить надежное электрическое соединение двух и более одножильных, либо многожильных проводов в одной точке, принято использование специальных монтажных приспособлений, называемых клеммниками. На сегодняшний день наиболее популярной фирмой, занимающейся созданием специальных изделий, необходимых для соединения токоведущих жил с разным сечением, является немецкая фирма WAGO (Ваго). Компания образована еще в 1951 году и с самого основания старается идти по особому, индивидуальному пути развития: фирма не стала заниматься изготовлением винтовых соединений, а полностью перешла на самозажимающиеся пружинные зажимы. Их используют для создания безопасного вибростойкого надежного необслуживаемого зажимного электрического соединения. Этот путь развития и выступает главной концепцией соединителей. Далее мы расскажем, как пользоваться клеммами WAGO для соединения проводов.

Несколько слов для противников клеммников Wago

Тем, кто говорит о недолговечности подобных клеммников, можно сказать следующее. Достаточно сравнить винтовые клеммники с самозажимными. Вторые значительно проще в монтаже и экономят очень много времени. Но это не главное. Любой винтовой зажим ослабевает по причине того, что при малейшем нагреве провода окисел на его поверхности сгорает, уменьшив сечение. Это приведёт к ещё большему нагреву − и так по кругу. Поэтому винтовые клеммники необходимо протягивать как минимум раз в год, а лучше чаще.

ФОТО: torg-electro.ruТакие клеммники придётся периодически протягивать во избежание нагрева

Теперь − что касается Wago. Прижимные пружины этих клеммников оказывают постоянное давление на провод, а значит, даже при обгорании окисла контакт не ослабнет.

Как проводить работы в воде и земле

Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!

В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается термоусадка. Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти короткое замыкание и выход электросети из строя.

Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком

Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную защиту от грызунов!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса! Если какой-либо нюанс был упущен, советуем Вам просмотреть наглядные видео-уроки. Надеемся, что теперь Вы знаете, что за соединители лучше использовать для тех или иных условий применения, а также, как может выполняться соединение проводов в распределительной коробке.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Соединение проводов скруткой

Соеднинение проводов скруткой, распространено повсеместно, но если мы обратимся к главной книге электриков ПУЭ, то согласно:

п.2.1.21 “Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)”

Как мы видим, соединения проводов скруткой в данном пункте нет, а значит скрутки проводов запрещены. Но скрутки всегда были, есть и будут использоваться для соединения проводов при монтаже электропроводки. Да и грамотно-сделанная скрутка, способна прослужить не одно десятилетие, но соединение проводов скруткой необходимо выполнить качественно. Технология соединения проводов и кабелей скруткой достаточно проста:

• длина скрутки должна быть не менее 4-5 см;
• зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой;
• необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Одно “но”, могут возникнуть проблемы при сдаче электроустановки пожарной инспекции, т.к. соединение проводов скруткой по ПУЭ запрещены. Впрочем это касается в основном промышленных потребителей, торговых помещений и т.д., в вашу квартиру или частный дом пожарный инспектор не придет с проверкой.

Соединение проводов скруткой – это вынужденная мера, когда другого ничего не остается, и лучше использовать соединение проводов, способами описанными ниже.

Wago и влажность

Однако есть одно НО – данные клеммы ваго, даже от оригинальных поставщиков из Германии, все-таки продукт для использования внутри помещений. Причем сухих помещений.

Во влажной среде (ванные комнаты, бани, сауны) ими не рекомендуется делать эл.проводку.

И уж тем более подобными зажимами нельзя соединять провода на улице. А такая необходимость возникает очень часто:

монтаж уличного освещения

Подключение кабеля на светильниках внутри опор через Wago с пастой все равно не дает 100% защиты контакта.

украшение фасада дома гирляндами

подключение на улице силовых цепей сигнализации, видеонаблюдения, домофона, эл.замка ворот

Во всех этих случаях зачастую приходится монтировать соединительную муфту или ее подобие. Например, знакомые всем электрикам скрюченные лапки дохлой курицы

Процесс этот довольно непростой и трудоемкий.

Чтобы обойтись без муфты, отдельные производители предлагают герметичную распредкоробку, которую после соединения всех проводов приходится целиком заливать 2-х компаундным гелем.

Сначала этот гель нужно приготовить, перемешав компоненты.

Потом вылить в бокс и ждать 30 минут застывания. Естественно, что ни о какой оперативности здесь речи уже не идет.
