Выбор автоматического выключателя: виды и характеристики электрических автоматов

Типы кривых срабатывания

Каждая кривая на графике ниже показывает, как время открытия изменяется в зависимости от нагрузки и типа устройства автоматической защиты. Тип мгновенного отключения A, B, C, D, K или Z определяется кратностью перегрузки в действующей сети:

• А — чтобы машина заработала, необходимо увеличить нагрузку в 2-3 раза;
• Б — для работы электромагнитного расцепителя нагрузка должна увеличиться в 3-5 раз;
• C – расцепитель сработает при увеличении тока в 5–10 раз;
• D — защитный выключатель сработает после того, как ток в сети превысит номинальный в 10-20 раз;
• K, Z — параметры устанавливаются спецификацией производителя.

Каждому типу кривой соответствуют две линии, определяющие область, в которой работает автомат, и две зоны: верхняя, показывающая, как быстро сработает выключатель в холодном состоянии, и нижняя, показывающая, как сработает выключатель время изменится, если провода нагреются.

По вертикально расположенной оси отложено время размыкания цепи защитного устройства, по горизонтальной оси графика можно определить, во сколько раз должна увеличиться сила тока для работы автомата в данный момент времени. Цифры в левом верхнем углу графика означают, что тепловой расцепитель может разомкнуть цепь при превышении значения номинального тока в 1,13 раза и обязательно сработает примерно через час при увеличении нагрузки в 1,45 раза.

Время-токовая характеристика типа В

Токонагруженное защитное устройство типа Б применяется в линиях электропередач, где практически не регистрируются пусковые токи. Он срабатывает за 0,04 с при увеличении значения номинального тока в 5 раз в нагретом состоянии и через 32 с в не нагретом, если его номинал не превышает 32 А.

Время-токовая характеристика типа С

Перегрузочная способность автоматов типа С позволяет использовать их в качестве устройств ввода, размыкающих общую сеть при необходимости. При увеличении тока в 5 раз по сравнению с номинальным автомат размыкает горячую сеть через 0,02 с и через 10 с, если номинальный ток защитного устройства не более 32 А. При превышении номинального тока в 5 раз, устройство автоматической защиты размыкает цепь через 0,01 с.

Время-токовая характеристика типа D

Устройства автоматической защиты типа Д устанавливаются в сетях с большой пусковой нагрузкой. При увеличении номинального значения в 10 раз сеть размыкается через 0,02 скажем нагретого состояния и через 3 секунды при увеличении номинального тока сразу в 10 раз для автомата с номинальным значением тока не более 32 А в момент, когда провода еще не прогрет.

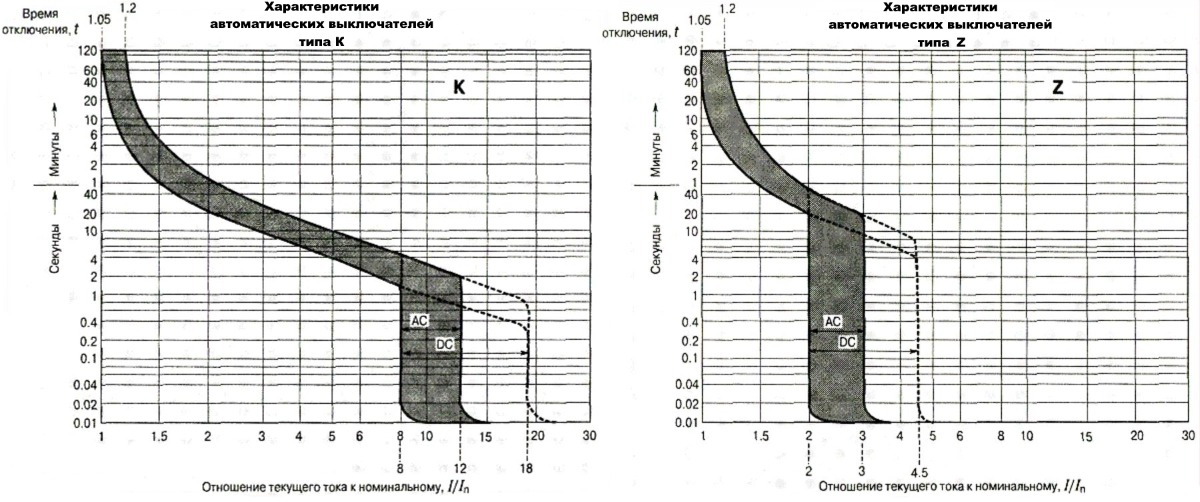

Время-токовая характеристики A, K и Z

Высокочувствительные автоматические выключатели типа А защищают протяженные цепи с полупроводниками, где не допускаются даже небольшие перегрузки.

Автоматические выключатели типа К используются в цепях с индуктивной нагрузкой и работают при 12-кратном номинальном переменном токе и 18-кратном номинальном постоянном токе. Машины типа Z используются в линиях, оборудованных электроникой. Работают при увеличении номинального переменного тока в 3 раза или в 4,5 напрямую.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

1. B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
2. C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
3. D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

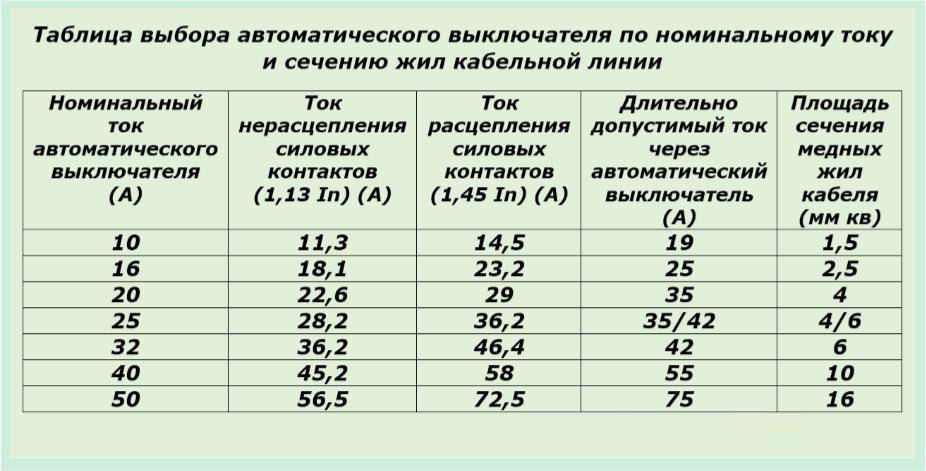

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Таблица подбор сечения провода по мощности

Какое сечение провода нужно для 3 квт

Формула как найти мощность тока

Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором

Новогодние поздравления с юмором

Небольшой лайфхак о том, как выбрать необходимый выключатель для дома

Предложим несколько общих рекомендаций:

• Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
• При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.

  Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат – 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.

• Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
• Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.

До недавнего времени были широко распространены фарфоровые предохранители с плавкими элементами. Они хорошо подходили для однотипной нагрузки советских квартир. Сейчас число бытовых приборов стало намного больше, в результате чего вероятность получения возгорания со старыми предохранителями возросла.

При определении данного параметра выключателя следует руководствоваться простым правилом. Если планируется обезопасить участки цепи с устройствами, имеющими незначительное энергопотребление (например, приборами освещения), то лучше оставить свой выбор на однополюсном автомате (чаще класса B или C). Если планируется подключение сложного бытового устройства, обладающего существенной мощностью потребления (стиральная машина, холодильник), то следует устанавливать двухполюсной автомат (класса C, D).

Как правило, к тому времени, когда планируется осуществить подключение автомата, проводка в комнату уже подведена. Исходя из сечения жил и типа металла (медь или алюминий) можно определить максимальную мощность. К примеру, для медной жилы в 2,5 мм2 эта величина составляет 4–4,5 кВт. Но проводку часто подводят с большим запасом. Да и расчет стоит делать до начала выполнения всех монтажных работ.

В этом случае потребуется значение о том, какая суммарная мощность будет использоваться всеми приборами. Всегда возможен вариант их одновременно включения. Так, на обычной кухне, часто используются такие приборы:

• холодильник – 500 Вт;
• электрический чайник – 1700 Вт;
• микроволновая печь – 1800 Вт

Поскольку мощность в однофазных сетях равна произведению напряжения на силу тока, то и ток легко определить как частное от мощности и напряжения. Для вышеприведенного примера эту величину легко вычислить, зная, что напряжение в сети составляет 220 В. Величина потребляемого тока составляет 18,8 A. Учитывая запас в 500–1200 В, она составит 20,4–23,6 A.

Для того чтобы работа не прекращалась даже при таких кратковременных превышениях нагрузки, номинальную силу тока для автомата можно взять равной 25 A. Приблизительно такому же значению соответствует и номинал, исходя из медного кабеля с сечением 2,5 мм2, которого хватит с запасом для такой нагрузки.

Этот параметр определяется по специальной таблице, в которой перечислены пусковые токи и время их протекания. Например, для бытового холодильника кратность пускового тока составляет 5. При мощности в 500 Вт, рабочий ток составляет 2,2 A. Величина пускового тока составит 2,2*7 = 15,4 A. Данные о периодичности берутся также по специальной таблице.

устройство	кратность тока пускового тока	длительность импульса пускового тока, с
лампы накаливания	5–13	0,05–0,3
люминесцентные лампы	1,05–1,1	0,1–0,5
компьютеры, телевизоры	5–10	0,25–0,5
бытовая техника, офисная техника	до 3	0,25–0,5
холодильники, кондиционеры, насосы	3–7	1–3

Для выбранного устройства эта характеристика не превышает 3 с. Выбор становится очевидным: для такого потребителя необходимо брать автоматический выключатель типа B. Допустимо делать выбор автомата по мощности нагрузки. Можно пропустить последний этап, остановив свой выбор на выключателе класса B. Для бытовых нужд чаще всего бывают достаточными характеристики электрических выключателей класса B и C.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов

Допустимый длительный ток нагрузки

Максимальная мощность нагрузки для однофазной сети 220 В

Номинальный ток защитного автомата

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

• Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
• Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
• Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
• Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключениепри коротком замыканиииз диапазона	Предпочтительное применениеавтоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные,индуктивные с низкимпусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высокимпусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:

1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Немного об автоматических выключателях

Автоматические выключатели или как их ещё часто называют сокращённо «автоматы», предназначены для защиты электропроводки в квартирах, домах, складских и промышленных помещениях. Главная задача автоматического выключателя предотвратить перегрев проводов вследствие замыканий и перегрузок.

Именно во время этих неприятных последствий, кабеля подвергаются воздействию сверхтоков, которые способны расплавить их изоляционную оболочку и привести к возникновению пожара. В случае замыкания или перегрузки автомат предотвращает повреждение кабеля, размыкая цепь, на которой он стоит.

Немного об автоматических выключателях

При этом, как уже было сказано выше, существуют различные типы автоматических выключателей со своими техническими особенностями. Так, например, самыми важными характеристиками автоматов является их чувствительность (реакция), которая указывается буквами на корпусе.

Изменение характеристик расцепления автоматов

Как было сказано в начале статьи, все характеристики автоматических выключателей даны при температуре окружающей среды 30 градусов Цельсия. Для определения времени срабатывания механических переключателей при других температурах следует учитывать следующие поправочные коэффициенты:

1.Кт – температурный коэффициент окружающего воздуха. На графике ниже вы можете проанализировать значения. Чем выше температура воздуха, тем меньше значение этого коэффициента, а значит, снижается номинальный ток автоматического выключателя, то есть его нагрузочная способность. Или, другими словами, чем холоднее, тем меньше грузоподъемность. По этой причине в теплых помещениях автоматы могут работать даже без увеличения нагрузки.

2.Кн – коэффициент, учитывающий количество машин, установленных подряд. При установке нескольких автоматических выключателей в один ряд они передают часть тепла остальным выключателям. На графике ниже показана зависимость конвекции тепла от количества машин. Чем больше единиц в ряду, тем меньше их грузоподъемность.

Для расчета электрического тока в соответствии с температурой окружающей среды необходимо умножить номинальный ток механического выключателя на указанные выше коэффициенты.

Теперь рассмотрим пример использования коэффициентов на практике. Допустим, на улице установлен распределительный щит и к нему подключены 4 автомата:

• вводная машина типа ВА 47-29 С40 — 1 шт;
• групповая машина типа ВА 47-20 С16 — 3 шт.

Температура окружающей среды минус 10 градусов по Цельсию.

Находим поправочные коэффициенты для станка ВА 47-29 С16:

1.Кт=1,1.

2. Кп=0,82.

Рассчитываем номинальный ток:

I = 16 * 1,1 * 0,82 = 14,43 ампера.

Поэтому для определения предельного времени срабатывания автоматического выключателя типа С необходимо использовать не отношение I/In (I/16), а I/In*(I/14,43).

Токовая стойкость к КЗ

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.
