Выбивает УЗО – где искать неисправность и методы ремонта

Принцип работы УЗО

Людьми постоянно используется большое количество разнообразной бытовой техники, порой довольно большой мощности. Электрическая проводка имеет срок службы и со временем наступает момент, когда старые провода не в состоянии выдерживать напряжение. В результате повреждается слой изоляции на проводах и проводка вступает в контакт с землей. Ток меняет направление движения и теперь его часть уходит в землю. Для человека смертельно опасно случайно оказаться на пути таких утечек.

Если подобная ситуация возникнет в проводке водонагревателя, то прикоснувшись к его корпусу велика вероятность получения потребителем серьезной травмы, вплоть до смертельного исхода. Для защиты от таких воздействий и применяются УЗО. Некоторые производители иногда выпускают свои приборы уже со встроенными УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения прибора.

Устройство мгновенно прекратит подачу тока, как только обнаружит утечку на землю. Быстрая реакция прибора объясняется тем, что оно постоянно сравнивает разницу между токовыми величинами на входе и выходе. В нормальной ситуации она должна быть равна нулю. Если же имеется утечка тока, то и показания будут различаться. Поскольку каждое УЗО рассчитано на определенную величину срабатывания, как-только разница показаний достигнет паспортного значения, устройство отключит проблемный прибор от сети.

На какие параметры нужно обращать внимание

Чтобы правильно подобрать автоматику, которая обеспечит безопасность потребителя, следует учесть основные рекомендации. Основными из них считается:

  • сила тока в оборудовании;
  • мощность оборудования;
  • соответствие параметров УЗО параметрам водонагревателя.

Подводя итоги, в качестве рекомендации требуется отметить, что наилучшим вариантом считается защитное устройство со степенью защиты в 30 мА.

УЗО бывают однофазные, используемые для электросети с напряжением 220 В. Трехфазные устройства применяются в сетях 380 В.

Если УЗО подбирается для частного дома, то оптимальным вариантом считается автоматика с маркировкой С16 или С25.

Электричество – это универсальный источник энергии, который можно использовать для нагревания воды. Этот принцип очень часто применяется в современных водонагревателях. Однако вода является универсальным проводником, поэтому следует ограничить соприкасания с ней токопроводящих элементов.

Чем вызвана поломка?

В подобной ситуации некоторые хозяева или хозяйки не слишком задумываясь, идут к электрическому щитку, включают тумблер автомата и продолжают стирать, как ни в чем не бывало. При возникновении перегрузок в электросети такое временное решение проблемы в корне неправильно и даже опасно, ведь следующая перегрузка может уничтожить вашу технику. Специалисты настоятельно рекомендуют незамедлительно начать искать причину выбивания пробок или автомата, либо делегировать эти действия профессионалу.

Существует несколько типовых причин выбивания пробок после включения стиральной машины. Мы посчитали нужным рассмотреть их, с тем чтобы облегчить задачу по поиску неисправности. Данная информация пригодится тем, кто решиться на самостоятельный поиск и устранение причины внезапного обесточивания электросети. Итак, типовые причины выбивания УЗО.

  • Установлен не подходящий дифавтомат или УЗО.
  • Проведена не подходящая электропроводка или она просто старая.
  • Замыкает сетевой провод стиральной машины.
  • Неисправна розетка.
  • Неисправен сетевой фильтр, замыкают кнопки (особенно кнопка включение/выключение).
  • Неисправен блок управления стиральной машины.
  • Подгорели клеммы или перетерлась проводка.
  • Неисправен тэн или двигатель.

Замена ТЭН

Если ваш нагревательный элемент находится сзади и доступ к нему довольно прост (стиралки lg), то заменить его не представляет больших сложностей.

На центральном стягивающем болту нужно открутить всего одну гайку (не до конца), после чего слегка стукнув по ней, утапливаете этот болт во внутрь.

Теперь отверткой можно поддеть края корпуса тэна и извлечь его наружу.

Новый элемент должен быть вставлен по направляющей до упора.

Далее затягиваете центральную гайку и подключаете все провода питания обратно.

Для доступа к тену со стороны передней части (модели Bosch и другие), потребуется разобрать и снять верхнюю крышку, панель управления и лицевую сторону.

Вот подробное видео как это сделать.

https://youtube.com/watch?v=x5vxVbzx09w

С остальными более серьезными причинами, такими как замыкание платы, повреждение обмоток двигателя, лучше все-таки обращаться в сервисный центр к соответствующим специалистам.

Но повторимся еще раз, что почти 90% случаев отключения автомата и УЗО при работе стиральной машинки, все-таки приходится именно на неисправность тэна или проводки.

Выбивает автомат при включении скважинного насоса, погружного глубинного двигателя, вырубает УЗО.

Возможен оперативный выезд для устранения проблем, из-за которых отключается автоматика, контролирующая водяной насос в скважине. Телефон для связи без выходных 969-85-45 с 10 до 22. Все оборудование для восстановления работы скважины есть у нас на складе.

Если Вы столкнулись с проблемой, которая заключается в том, что вырубает автомат скважинного насоса, то в первую очередь стоит попытаться запустить погружной глубинный насос напрямую от устья скважины, минуя автоматику и реле давления. Если таким способом не удалось добиться успеха, следует уже поднимать центробежный водяной насос из скважины.

Возможная причина из-за которой выбивает автомат при включении скважинного насоса заключается либо в том что повредился подводный погружной глубинный двигатель, либо в повреждении водопогружного кабеля, подающего питание на насос в скважине от реле давления, узо и автоматики.

Одна из распространенных проблем в последнее время возникла из-за того, что на рынок насосного оборудования попала партия китайского подводного кабеля не очень качественного производства. Такой провод со временем начинает пропускать в себя воду и терять герметичность, автоматика начинает выбивать при включении скважинного насоса. Насос (особенно, если это насос Grundfos SQ, часто оказывается в рабочем состоянии и опускается обратно в скважину после того как произведется полная замена кабеля на новый, желательно европейский, итальянский испанский или испанский кабель H07rn f.

В случае если проблема оказывается в том, что сгорел, вышел из строя сам центробежный водяной скважинный насос делется демонтаж старого насоса и монтаж нового. при этом необходимо проверить автоматику и мембранный гидроаккумулятор в системе.

Не включается погружной водяной двигатель в скважине или автомат выбивает скважинный насос при включении? Мы поможем устранить быстро все проблемы с насосным оборудованием.

Как проверить УЗО на работоспособность?

Проверить работоспособность УЗО можно 4 наиболее известными способами:

  • С  помощью кнопки ТЕСТ
  • Проверка батарейкой
  • С помощью лампочки накаливания
  • Проверка тестером

Наиболее популярны первые два способа, требующие меньших усилий и подручных средств.

  1. Чтобы проверить устройство защитного отключения достаточно нажать кнопку «Тест» (этой кнопкой снабжены все эти аппараты). При нажатии внутри схемы подключается сопротивление, имитирующее ток утечки. При этом исправное устройство отключает цепь нагрузки.
  2. Взять обычную пальчиковую батарейку и подсоединить к ней два заранее заготовленных провода, желательно разного цвета. Взвести рычаг устройства и коснуться свободными концами проводов обеих клемм любого из полюсов (можно как фазного, так и нейтрального). Затем поменять полярность. Исправное УЗО должно сработать при подключении хотя бы одной полярности (УЗО типа А должно сработать при любой полярности, типа АС – только при одной).

Повреждение в проводке – стиралка не виновата

С чего начать поиск неисправности? Во-первых, не нужно сразу же лезть и разбирать машинку. Может быть она вовсе и не причем, а виновата розетка, проводка или сам автомат.

Как это узнать? Включите в эту же розетку нагрузку примерно такой же мощности. Например электрочайник и посмотрите как будет себя вести автомат.

Если он опять выбьет, то стиральная машинка тут не причем. Искать нужно повреждение:

в розетке

в проводке

в автомате, УЗО или щитке

Если же ничего не отключится, то виновата скорее всего именно машинка. Дабы в этом убедиться на 100%, временно подключите ее от переноски с другой розетки, не связанной с линией санузла.

Правда здесь должно выполняться несколько условий:

это должен быть кратковременный вариант, только для проверки

Нельзя подключать на постоянку СМА через переноску.

такой удлинитель обязательно должен иметь контакты под заземление

аппарат защиты другой розетки должен соответствовать номиналу линии санузла

вилка должна быть установлена точно таким же образом, то есть нужно угадать фазу и ноль

Дело в том, что если перевернуть вилку на 180 градусов, то зачастую срабатывания защиты прекращаются.

Для неисправной стиралки оказывается есть разница куда подавать фазу, а куда ноль.

Только при соблюдении всех вышеприведенных условий, в случае неисправности самой стиральной машинки, выбьет уже другой автомат или УЗО.

Кстати, когда у вас не выделенная линия на санузел, и на этом же автомате сидят еще и другие розетки, перед всеми манипуляциями и проверками, обязательно отключите всю постороннюю нагрузку.

Вдруг окажется, что причина вовсе не стиральный аппарат, а другое оборудование подключенное параллельно.

Итак, если вы выяснили что без машинки в розетке ничего не отключается. Ищем утечку или КЗ до нее.

Выключаете автомат, проверяете отсутствие напряжения в розетке и разбираете ее для визуального осмотра.

Очень важно, чтобы для стиральных машин в ванной комнате использовались только влагозащищенные розетки. Иначе окисление контактов и постоянные срабатывания УЗО или диффавтомата вам обеспечены

При вскрытии простой розетки все ее контакты и сам корпус будут постоянно влажными. В этом случае УЗО может самопроизвольно срабатывать даже на холостом ходу, когда в санузле ничего и не подключено.

Чтобы хоть как-то работать с такой розеткой, придется в ванной постоянно держать включенным вытяжной вентилятор.

Также конденсат часто образуется внутри машинок с температурой стирки не более 40 градусов. При таком режиме и при полоскании в холодной воде, капельки влаги оседают сначала на внутренних стенках, а затем добираются до электрических контактов.

Если повреждение будет в розетке, вы его обязательно увидите по нагару и подгоревшим контактам.

Ну а если здесь ничего подозрительного не нашли, далее проверяете кабель.

По-хорошему, делается это специальным прибором – мегаомметром.

Откручиваются концы с обоих сторон кабеля и вызванивается изоляция.

Проблема в том, что даже не все электрики имеют у себя дома такой измерительный прибор. Что же говорить о рядовых потребителях.

Как же обойтись без него? Современный домашний электрощиток в большинстве квартир и частных домов, уже не состоит всего из двух коммутационных аппаратов или пробок.

В нем как минимум находится до десяти коммутационных устройств, а то и более.

Все что вам нужно для проверки – это перекинуть кабель идущий на розетку в ванной под стиралку, на другой аппарат защиты подобного номинала.

Для этого в целях большей безопасности отключаете общий ввод и проверяете отсутствие напряжения в РЩ.

Предварительно откинув с него родной кабель, идущий на другую нагрузку. Включаете ввод и “новый автомат” защиты. Опять все проверяете включив в ванной нагрузку в виде чайника.

Если у вас и другой автомат выбил, значит дефект в проводке. Придется проверять всю цепочку, вскрывать все распредкоробки и т.д.

Подробнее о шагах данной проверки читайте в статье ниже.

Кстати, УЗО в таких случаях может нередко срабатывать просто из-за ослабленного ноля в самой щитовой. Вы будете бегать по всей комнате, вскрывать обои, а причина будет у вас под носом. Не исключайте и такой вариант.

Если же после переключения на новый аппарат все работает исправно, то меняйте родной выключатель. Скорее всего в нем подгорели контакты и он уже не держит свою номинальную нагрузку.

Как самостоятельно устранить неисправности?

Проще всего найти неисправность во внутреннем устройстве электроприборов. Отключив их, а потом подключая по одному, можно точно определить, какая техника вынуждает срабатывать защитную автоматику. После этого останется только проверить сам прибор. Не исключено, что он в полном порядке, но для него необходимо установить УЗО, рассчитанное на большие токи.

Чаще всего проблемы с УЗО возникают из-за приборов, в которых установлены мощные ТЭНы: электродуховок, водонагревателей, стиральных машин.

Когда «виновник» будет найден, имеет смысл отвезти его в сервисный центр. Профессиональные мастера смогут точно определить и исправить поломку.

УЗО может выбивать даже с новой электропроводкой. Причина может быть любой: попадание влаги на открытый участок кабеля или отсоединение нулевого проводника. Чтобы точно определить место утечки, придется провести полную ревизию электроточек.

В первую очередь проверяют работу источников света. Это проще всего

Нужно обратить внимание, не выбивает ли устройство при включении одного из светильников. Если с ними все в порядке, ревизуют трассу прокладки электрокабеля

Проще это делать в деревянных домах, где смонтирована открытая система. А вот со скрытой проводкой больше проблем, т.к. потребуется найти специальный прибор и научиться им пользоваться.

Профессиональные электрики часто используют детектор «Дятел» (E-121). Это практически безупречное устройство, способное с высокой точностью определить не только кабели в стене, но и места обрывов. Глубина работы сигнализатора – 7 см. Благодаря ему находят поврежденную проводку даже под гипсокартоном.

Достойный аналог «Дятла» – сигнализатор MS (Китай). С его использованием иногда возникают проблемы, т.к. нужно привыкнуть к особенностям функционирования. MS определяет любой металл в стенах, поэтому срабатывает не только от проводки, но и от гвоздей. А вот экранированные фольгированными покрытиями кабели он «не видит», что создает ряд неудобств.

Для поиска проводки и мест обрывов применяют модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Можно использовать тепловизоры, которые тоже отлично себя зарекомендовали.

Есть и другие способы найти скрытую проводку. Ее примерное расположение очевидно: кабели прокладывают строго по вертикали или по горизонтали, поэтому достаточно представить прямые от электроточек, чтобы понять схему. Над этими местами можно провести включенным радиоприемником или микрофоном: появляется характерный шум помех.

Подробнее о правилах разводки и проектирования электропроводки в доме читайте далее.

Когда место утечки будет определено, следует выяснить характер поломки и устранить ее самостоятельно или с помощью специалиста.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Перегрузка

Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания. Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.

Основные поводы для ложного срабатывания

К нештатным причинам срабатывания относятся следующие разновидности «ложных тревог»:

  • реакция на неисправность компонентов УЗО;
  • реагирование на утечку внутри корпуса автомата;
  • отклик на сигналы от разных линий, спровоцированный неправильным подключением.

Первую ложную тревогу может спровоцировать сломанная кнопка тестирования автомата. В этом случае мы наблюдаем срабатывание УЗО даже без нагрузки. Причем спусковым крючком в данном случае является относительно слабая вибрация корпуса. То есть достаточно буквально сильно хлопнуть дверью (даже межкомнатной), и в помещении тут же гаснет свет.

Вторая причина заключается в популярной в последнее время практике монтажа щита на улице или в неотапливаемой зоне. При таком подходе пользователь рискует получить пробой внутри корпуса, провоцируемый оседанием конденсата на контактах или избыточной влажностью атмосферы. Кроме того, в зимнее время при сильных морозах начинает шалить начинка автомата, провоцируя ложную тревогу вследствие температурных деформаций. Причем чаше всего в этом случае мы наблюдаем срабатывание и последующий вылет УЗО при повторном включении.

Третья причина ложного срабатывания формируется самим электриком. Малоопытные монтажники нарушают правила подключения автомата к системе. Причем наиболее частой причиной сбоя является практика объединения земли и нуля и ошибка выбора месторасположения автомата в однофазной сети. К этой же причине можно отнести и выбор УЗО с неподходящими характеристиками. Автомат может не соответствовать токам потребления электроприбора – в большинстве случаев водонагреватель или стиральная машина выбивают УЗО именно поэтому.

Сбои в работе автомата может вызывать неправильное подключение

Кроме того, сбой в работе автомата может спровоцировать и сама электропроводка. Например, при скрытом монтаже линии в слое штукатурки УЗО будет отключаться до полного высыхания отделки. Впрочем, причины неожиданного вылета автомата могут быть не единичными, а комплексными. Поэтому перед их устранением необходимо провести пошаговый поиск источника ложной тревоги.

Способы устранения неисправности

Начнем с проверки дифавтомата или УЗО. Не реже 1 раза в месяц нужно нажимать кнопку «тест» для создания условий утечки тока и проверки его срабатывания. При отсутствии срабатывания защитного автомата во время проверки, его необходимо заменить.

К сожалению, некачественные изделия попадают на потребительский рынок и УЗО не является исключением из правил. Бывают случаи, когда на нем появляется почернение, при его встряске ощутимо слышно отсоединение внутренностей, не горит индикатор (обычно «зеленый» горит при выключенном состоянии, а «красный» — при включенном). Нужно визуально осмотреть прибор, можно разобрать. Если внутри есть обгоревшие элементы, то не стоит пытаться его сделать, скорее всего эксплуатация происходила с повышенной нагрузкой.

Обгоревшие элементы на УЗО

При отсутствии внешних повреждений автомата и срабатывании во время тестирования, нужно проверить качество соединения в клеммах электрощита, отсутствие наличия влаги на аппарате и внутри него, проверить степень его нагрева в рабочем положении.

Замена устройства защитного отключения

При подборе нового изделия покупателю необходимо ориентироваться на основные характеристики:

  • Напряжение: 220 В (если у вас сеть однофазная), 380 В (при трехфазной сети). По внешнему виду они отличаются, имея по 2 и 4 разъема в верхней и нижней частях соответственно.
  • Номинальный нагрузочный ток необходимо рассчитать либо на все электроприборы, находящиеся в квартире (если УЗО одно на входной проводке), или на максимальную нагрузку водонагревателя (устройство для бойлера). Обычно покупается изделие с немного большим нагрузочным током – от 16 до 100 А. Устанавливая в квартире, ориентируетесь на ток до 30А.

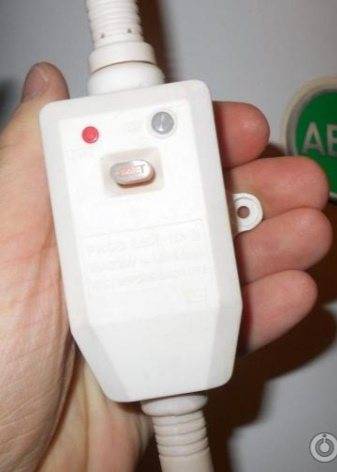

Индивидуальное УЗО для водонагревателя

Важным моментом является ток утечки, при котором срабатывает автомат. Выпускается линейка от 6 до 500 мА. В качественных бойлерах, производитель может указывать токи утечки (например, 2 мА), тогда отдельное УЗО для нагревателя выбирается на 10 мА. Для общего устройства в квартире достаточно будет 30мА. Старая проводка может стать показателем больших утечек, поэтому этот фактор нужно учитывать.

Последняя характеристика, которую надлежит учитывать – от какого вида электричества защищает данное устройство. Для квартиры либо небольшого дома покупают изделия вида АС (защита при утечках переменного тока) или А (защита при утечках переменного и пульсирующего постоянного тока).

Убедились, что автомат рабочий или заменили его на новый, но при он все равно срабатывает. Тогда переходим к следующему этапу.

Проверка водонагревателя

Прежде его нужно осмотреть нагреватель поверхностно – шнур питания, механические повреждения. При не обнаружении таковых, нужно разобрать бойлер с нижней стороны, где находятся патрубки и электронная начинка.

Проверка водонагревателя

Отсоединяем заземление на бойлере и подключаем через УЗО. В данном случае оно не будет срабатывать при утечке тока на корпус нагревателя. Теперь индикатором напряжения проверяем выступающие части агрегата (патрубки и сам корпус). Обычно при поврежденном Тэне, утечки обнаруживаются по всему корпусу. У кого есть мультиметр, можно померять напряжение между местом где обнаружена утечка и заземляющим проводом.

При обнаружении утечек на корпус, отключаем питание бойлера, отсоединяем клеммные зажимы от одного нагревательного элемента или двух (в некоторых конструкциях водонагревателей). Для обнаружения в каком из двух Тэнов происходит утечка, замеряем сопротивление между нагревательным элементом и его корпусом. Там, где сопротивление стремится к бесконечности, нагревательный элемент не поврежден. В неисправном Тэне, сопротивление будет иметь конечную величину (около 450 кОм).

Неисправный элемент нужно заменить. Снимаем фланец и вынимаем его из гнезда. Покупаем новый, рассчитанный на такую же номинальную мощность (например, 700 Ватт), устанавливаем, подключаем заземление, пользуемся.

Замена неисправного элемента

Если с нагревательным элементом все в порядке, тщательно проверьте целостность проводов прозвонкой или измерением сопротивления между концами. Причиной могут быть поврежденная проводка.

Два вида УЗО: механические и электронные

Все УЗО сейчас выпускаются по ГОСТ Р 51326.1-99 (МЭК 61008-1-96) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков.

УЗО (точнее, ВДТ – выключатели дифференциального тока) разделяются на два подвида: независящие от наличия напряжения сети (электромеханические УЗО) и зависящие от наличия питания (электронные УЗО).

Механические УЗО не имеют собственного потребления электроэнергии и сохраняют работоспособность при обрыве нулевого проводника. Официально, согласно ГОСТ 31601.2.1-2012 механические УЗО называются “ВДТ, функционально независящие от напряжения сети”.

Электронные УЗО (ВДТ, функционально зависящие от напряжения сети) и их особенности описаны в ГОСТ 31601.2.2-2012.

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

  • Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
  • Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
  • Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
  • Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
  • Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.
