Конструкция насоса Агидель М
Эта модель производится в Китае. Начинка осталась прежней, а вот дизайн претерпел некоторые изменения. Теперь он выкрашен в темно оранжевый цвет, а на пластиковой крышке появились вентиляционные отверстия. Говорить это может лишь о том, что двигатель склонен к перегреву, поэтому на него установлен вентилятор.
Устройство модификации насоса Агидель М
Электродвигатель стал легче на 3 кг, при том, что насосная часть осталась прежней. Зная об этом факторе, становится ясно, почему установлена система охлаждения. Нижняя часть клапана должна находиться в пределах 30 см от дна источника воды. Сальники и подшипники подлежат замене после длительной эксплуатации. Забор воды только из чистых водоемов.
Параметры | Показатели |
Вес, кг | 6 |
Высота, мм | 260 |
Диаметр, мм | 240 |
Мощность, Вт Напряжение, В | 370 220-240 |
Номинальный напор, м | 21 |
Пропускная способность, м3/час | 2,9 |
Глубина погружения, м | 8 |
Допустимая температура воды, °С | 0-40 |
Длина шнура, м | 1,5 |
Цена насоса от 2800 руб.
Недостатки (по мнению пользователей)
В процессе эксплуатации у пользователей возникает ряд претензий. Из отзывов следует, что основные претензии касаются именно конструкции и ограниченного времени – водяной насос крайне не рекомендуется использовать зимой на открытом воздухе.
- работает строго в вертикальном положении;
- один ниппель при наличии двух отверстий;
- диаметр ниппеля не соответствует диаметру обратного клапана под шланг, придется прикрепить его изолентой;
- хлипкие винты из пластика для травли воздуха;
- систему для вывода из шланга и подачи воды в насосную камеру, необходимо докупить отдельно;
- не качает вбок;
- замысловатая система заполнения резервуара водой для старта насоса;
- необходимая частая замена сальников;
- быстрая выработка вала;
- для предотвращения накапливания воздуха, нужно повернуть выпускным штуцером вверх, вопреки инструкции;
- чтобы обеспечить достаточное давление для подъема жидкости, промежуточный шланг должен быть твердым.
Сравнение с импортными моделями
Конечно же, по показателям производительности и напора многие импортные водяные насосы превосходят агрегаты «Агидель». Однако и стоят эти отечественные устройства намного дешевле зарубежных.
Есть у европейских моделей еще один немаловажный недостаток: качеством сборки импортные насосы обычно отличаются действительно хорошим, однако при этом все они в большинстве случаев очень чувствительны к перепадам напряжения. Даже если такой насос и будет работать на даче, то с перебоями. К тому же и при поломке отремонтировать импортный агрегат очень трудно. Связано это, прежде всего, со сложностями в покупке запчастей. Ремонт насоса «Агидель» же в большинстве случаев дачник может выполнить без обращения в сервис — просто самостоятельно.
Как устранить проблемы при функционировании насоса
В комплекте поставляется инструкция. Насос «Агидель» будет работать исправно, если вы будете соблюдать правила, прописанные изготовителем. Если вы заметили, что подача воды происходит очень слабо, то причиной этому может выступить использование неправильного шланга для водозабора. Если из скважины вода засасывается с помощью резинового приспособления, то может образоваться разреженный воздух, который приводит к сжатию стенок. Это может мешать нормальной подаче жидкости. Специалисты рекомендуют использовать шланг, который армируется пластиковой спиралью.
Итак, вы приобрели устройство «Агидель». Насос, запчасти для которого вы сможете приобрести у компании-поставщика, прослужит вам длительное время. Чтобы исключить вероятность его скорой поломки, необходимо позаботиться о правильном функционировании оборудования. Текущий ремонт устройства связан с заменой сальников, так как если они выходят из строя, то вы можете столкнуться с проблемой протечек в дренажном отверстии.
Для замены нужно будет открутить 3 болта, которые располагаются на корпусе. Мастер должен снять кожух и выкрутить 4 болта, которые располагаются в двигателе. Далее, можно убрать корпус мотора, отсоединить улитку и выкрутить болты. Мастеру необходимо будет снять прокладку и выкрутить гайку, удерживающую крыльчатку. Затем снимается якорь, чему можно помочь ударом молотка. После того как он вышел из корпуса, в крыльчатке нужно найти сальники. Они вынимаются с тем расчетом, чтобы не повредить вставку между ними. На заключительном этапе нужно установить новые сальники, которые разделяются между собой вставкой. Следует собрать насос самостоятельно в обратной последовательности.
Место установки
Для того чтобы правильно установить оборудование, потребуется ровная площадка. Желательно при выборе места избегать попадания прямых солнечных лучей. Можно изготовить защитный короб из досок или другого подручного материала. Модель насоса Агидель 10 предназначена для установки и в хозяйственной пристройке, и в подсобном помещении на даче или в частном доме.
Сам насос и систему труб можно уложить под землей, в том случае, если она предусмотрена для работы зимой. Для этого нужно выкопать небольшое углубление, сделать бетонную стяжку на пол и на стены. Затем уложить гидроизоляцию для защиты агрегата от сырости и влаги, и утеплитель. Яма закрывается непротекаемой теплой крышкой.
Общая характеристика насоса «Агидель»
Водяной насос агидель – центробежное поверхностное устройство, а, значит, его не нужно погружать в воду. Достаточно установить его на ровном участке и опустить в водоем (емкость) всасывающий шланг.
- полить огород – источник воды колодец (не глубже 7 м) или специальная емкость;
- выкачать воду (бассейн);
- обеспечить водоснабжение в загородном домике, бане.
Выпускается только две модели, выпускаемые под маркой «Агидель».

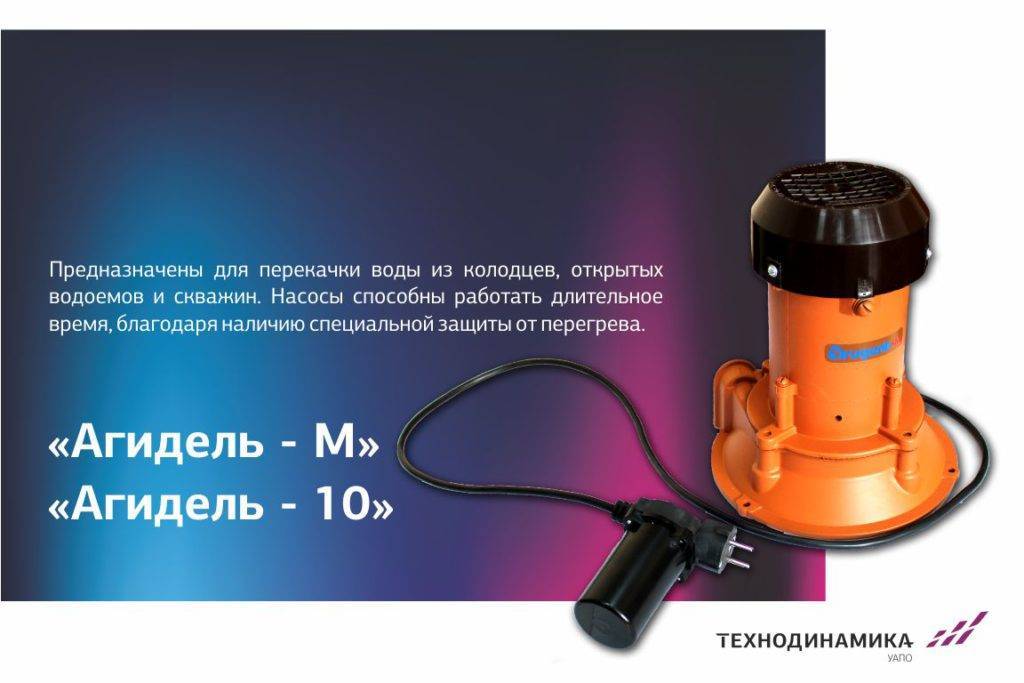

Агидель-м – малогабаритный центробежный насос, работающий в вертикальном положении. Его вес составляет всего 6 кг. Это оборудование рекомендуется использовать для перекачивания чистой воды, в которой не должно быть солей, а также илистых отложений.
Рассматривая характеристики насоса агидель м, следует отметить такие особенности:
- Предусмотрена защита от перегрева (вмонтирован специальный датчик), что обеспечивает длительную эксплуатацию.
- Максимальная глубина скважины – 7м. Если приобрести специальный эжектор, можно увеличить глубину погружения шланга до 15 м.
- Температура откачиваемой воды – не более 40 °С.
- Экономичность энергопотребления – 370В.
- Производительность – 2,9 кубометров в час.
- Максимальный напор – 20 м.
- Минимальное расстояние до дна водоема – 35 см.
Насос агидель 10 – горизонтальное самовсасывающее устройство, работающее «на сухую» (воздух из системы удаляется автоматически, поэтому заливка не выполняется). Его предназначение – обеспечение водоснабжения в коттедже, поскольку гарантирует необходимое давление воды сразу в нескольких точках.
Модификация «агидель-10» выигрывает по сравнения с «агидель-м» за счет увеличенного напора и производительности, хотя затрачивает в два раз больше электроэнергии.
Характерности поверхностных установок Агидель
Насосы рассчитаны на перекачку питьевой воды. Их устанавливают для извлечения из колодцев, подачи из открытых чистых прудов на систему капельного полива. Рабочий принцип аппаратов – центробежный. Насосы Агидель перекачивают жидкость крутящимися крыльчатками в корпусе в форме улитки. В момент вращения создается разряжение на всасе в корпусе, вода подхватывается лопастями, и за счёт центробежной силы выталкивается в нагнетательный трубопровод. За счёт разряжения, вода попадает в камеру, благодаря этому аппарат называют самовсасывающим.

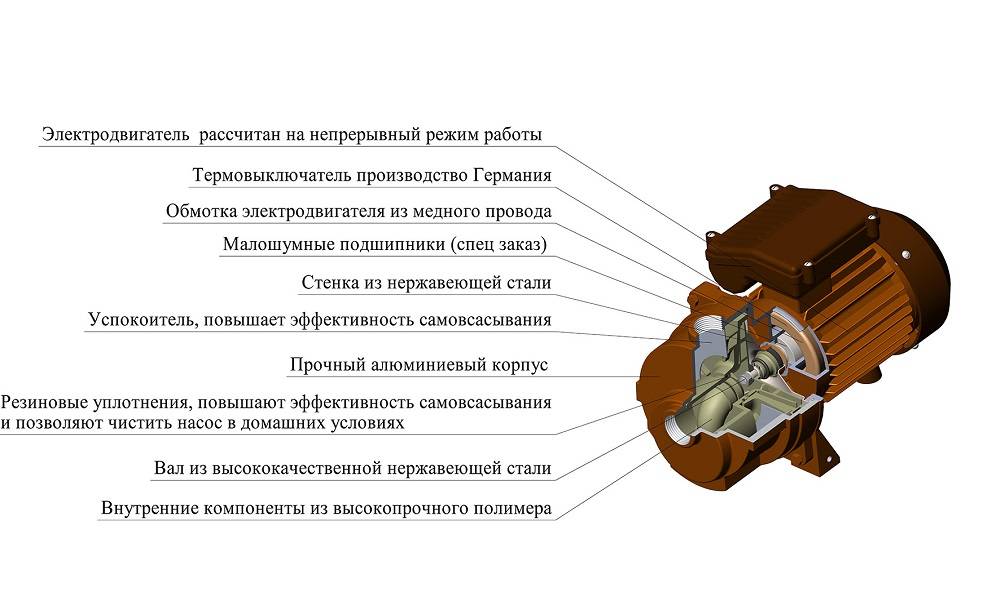

Насос состоит из конструктивных узлов:
- кожуха, закреплённого болтами с наружной стороны;
- корпуса мотора;
- улитки, которая одновременно служит корпусом;
- крыльчатки, на одном валу с якорем мотора;
- электрического двигателя, с прокладкой и сальниками, для герметизации от среды воды.
Обычная конструкция аппарата не просит добавочной защиты, герметизации соединений и благодаря этому недорого стоит, инструмент каждый может себе позволить пользователю. Насосы Агидель защищены от перегревания, но их применяют при перекачке воды ниже 40 0 С. Расположение изделий различная. Любой из насосов ставится на крепкий фундамент с привязкой по уровню
При этом нужно брать во внимание, каждые 4 метра горизонтальной трубы равны потере возможности подъёма с глубины 1 м. Насос устанавливают в близи к колодцу
Преимущества и недостатки насосов Агидель
Центробежный поверхностный электронасос «Агидель» является надёжным агрегатом, используемым для полива или для подачи воды от источника к водопотребителю. Насосы «Агидель-М» и «Агидель-10» имеют много достоинств:
- невысокая стоимость;
- простота в обслуживании и эксплуатации;
- ремонтопригодность;
- низкое энергопотребление, особенно модель «М»;
- электробезопасность;
- надёжность, долговечность.
К недостаткам электронасосов «Агидель» можно отнести:
- невозможность использовать на глубине более 7 м (10м);
- необходимость расположения рядом с источником воды.
Обратите внимание, что в настоящее время появилось много подделок насосов «Агидель» китайского производства, корпус таких агрегатов выполнен из пластмассы, а качество сборки очень низкое. Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев. Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев
Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев
Обзор основных технических характеристик
Чаще всего обращают внимание на производительность насоса, которая измеряется объемом воды, перекачиваемом за определенный период времени. Это самый объективный показатель эффективности устройства, измеряющийся в литрах в секунду (л/с) или кубических метрах в час (м³/ч)
Не менее важно и давление на выходе насоса, определяющее его способность преодолевать сопротивление в системе трубопроводов. Высокое давление требуется исключительно в промышленных и строительных приложениях
Критерий выражается в барах (бар), килопаскалях (кПа) или метрах водяного столба (м в. ст.).
А энергоэффективность отражает, насколько рационально насос использует электроэнергию для выполнения своих функций. Чем больше коэффициент эффективности, тем меньше затраты энергии на ту же работу. Единицы измерения – проценты (%).
В некоторых случаях обращать внимание следует и на:
- Максимальную высоту подъема – определяет максимальную высоту, на которую насос способен поднимать воду. Важна при использовании в системах орошения или водоснабжения.
- Скорость вращения – указывает на количество оборотов вала в единицу времени (определяет производительность и эффективность насоса).
- Тип привода, использующийся для вращения вала насоса – может быть электрическим, дизельным, бензиновым или гидравлическим.
- Температурный диапазон – указывает на ограничительные температуры, в пределах которых насос может безопасно и эффективно функционировать.
Технические характеристики
Обе модели относятся к группе поверхностных центробежных агрегатов, т. е. качают воду без погружения в нее. Их устанавливают около источника, а в воду опускают только всасывающие шланги или трубы.
Это обеспечивает высокий уровень безопасности, потому что исключен контакт электропроводов с жидкостью.
Особенности устройства в «Агидель-М»
Модель насоса с маркировкой «М» отличается малыми габаритами (всего 6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов. Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Если доукомплектовать эжектором, то можно использовать и в колодцах, с глубиной до 15 метров.
Насос Агидель-М относится к поверхностным центробежным насосам, которые при запуске требуют предварительной заливки
Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до дна источника было более 0,35 м. Максимальный напор – 20 метров.
Анализ устройства насоса «Агидель-10»
Насос Агидель-10 относится к группе самовсасывающих насосов, которые работают без предварительной заливки
В отличие от предыдущей модели, устройство оборудования с маркировкой «10» более мощное. Этот агрегат потребляет свыше 500 Вт энергии, но при этом обеспечивает больший напор воды (в 30 м). Весит 9 кг. Является самовсасывающим насосом, не требующим при запуске системы заливки водой. Рекомендован для проведения водоснабжения в дом, потому что за счет большей мощности подает воду с нормальным напором в несколько точек одновременно, к примеру, в ванную и кухню.
Климатическое оборудование для бизнеса
Бизнес диктует свои условия, помогая каждому человеку создать комфортную обстановку для работы и отдыха. Поэтому мы обеспечиваем установку сплит-систем как в квартире, так и в кабинетах офисных зданий.
Современный офис – это все для эффективной работы. В жарком и душном помещении продуктивно работать становиться невозможно. Менеджеры и команда инженеров нашей компании подберут и установят качественную сплит-систему для вашего кабинета под ключ.
- Охлаждение помещения – основная обязанность кондиционера. Приятный освежающий воздух в летний зной. Предустановки делаются при помощи ПДУ, которым настраивают желаемую температуру воздуха.
- Нагрев воздуха в прохладное время, когда центральное отопление уже отключено, а здание не успело прогреться. С такой проблемой поможет справиться современная сплит-система.
- Ионизация воздух. Эта функция поможет сделать воздух не только свежим, но и полезным.
- Фильтрация поможет избавить воздух от пыли.
- Вентилирование. При помощи пульта ДУ можно изменять поток воздуха, а сама система будет работать как обычный вентилятор.
«Ваш Климат» – официальный поставщик климатического, отопительного, теплового, холодильного оборудования и сантехники в Ростове-на-Дону.
Нюансы монтажа и особенности эксплуатации

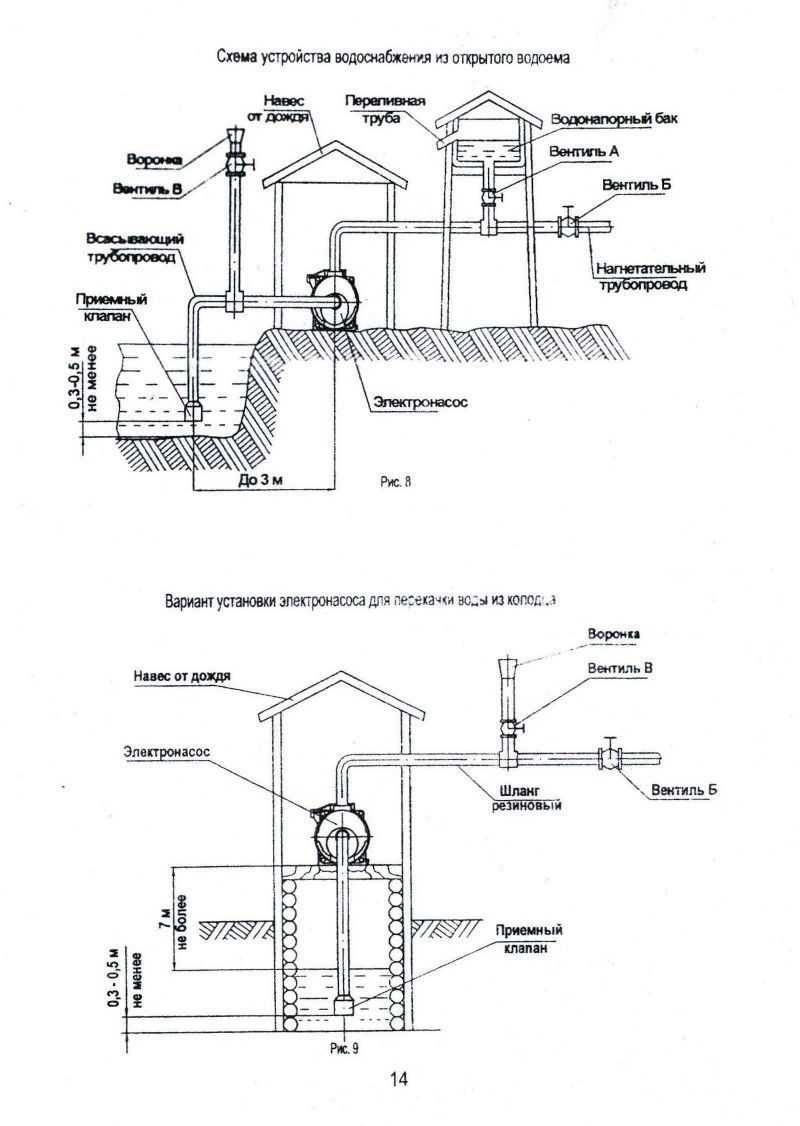

Насосы «Агидель» следует устанавливать на ровную жесткую поверхность. Обычно сооружают постамент из железобетона или щит из толстых досок. Модель «Агидель-М» устанавливается вертикально, а «Агидель-10» — горизонтально.

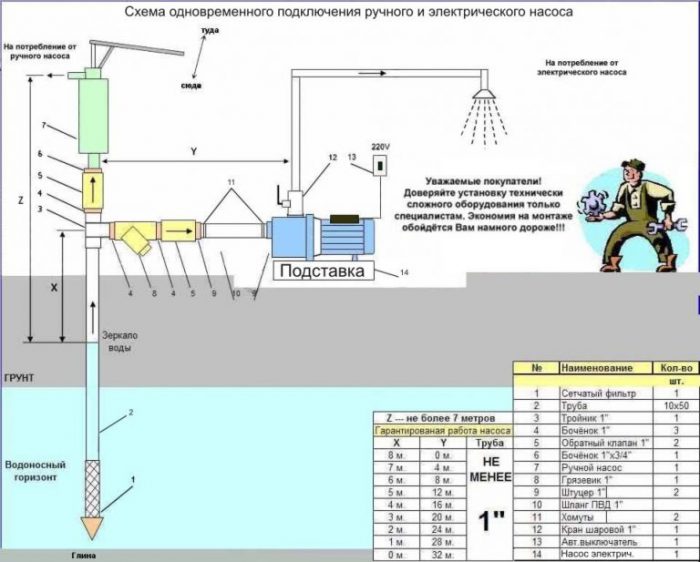

Если насос устанавливается на некотором расстоянии от колодца, следует учесть, что 4-метровый горизонтальный участок всасывающего трубопровода по гидравлическому сопротивлению приравнивается к 1 м перепада по высоте.
Это значит, что расстояние между агрегатом и колодцем, в котором вода опускается до глубины в 5 м, должно составлять не более
L = (7 — 5)х4 = 8 м,
Где 7 – предельная глубина всасывания для насосов «Агидель».
Перед запуском рабочую камеру и всасывающий трубопровод насоса необходимо заполнять водой.
Во многих источниках, публикуемых в Сети, сообщается, что модель «Агидель-10» в этом не нуждается, но на сайте производителя на этот счет ничего не говорится. Владельцы этих агрегатов, обсуждающие данный вопрос на форумах, считают необходимым заливать обе модели.
Для того чтобы вода во время коротких простоев насоса не утекала из всасывающей магистрали, на ее конце следует устанавливать обратный клапан. Этот элемент поставляется в комплекте с насосами «Агидель»но пользователи сообщают, что они плохо держат воду. Новоиспеченным владельцам «Агидели» рекомендуют заменить штатный клапан на более надежный, оснащенный латунным золотником. Тогда заливать насос придется только раз в сезон (при относительно коротких простоях).
В качестве всасывающей магистрали обязательно следует применять армированный шланг – обычный резиновый или силиконовый будет сжиматься атмосферным давлением.
Фактическая производительность насосов «Агидель», как и других центробежных агрегатов, зависит от гидравлического сопротивления напорного трубопровода и высоты, на которую подается вода (относительно оси насоса).
Следует понимать, что указанные в характеристиках данные о максимальных напоре и производительности являются взаимоисключающими.
Если агрегату придется развивать максимальный напор, производительность будет намного меньше указанной, и наоборот – максимальная производительность будет иметь место только при минимальном напоре.
Чтобы понять, сколько воды будет качать насос при конкретном значении напора, нужно проанализировать так называемую напорную характеристику, имеющую вид графика или таблицы.
На сегодняшний момент выбор насосов просто огромный — есть вихревые, вибрационные, центробежные варианты. Как определиться, какой подойдет именно вам? Читайте далее. Насос для колодца: какой выбрать? Подбор по типам установки и по способу перекачивания жидкости.
Для чего нужен оголовок для скважины и как сделать его своими руками, читайте в этой статье.
Основные характеристики
Компактное устройство, работающее по центробежному принципу. Размещается на поверхности в вертикальном положении. Модель без эжектора предназначена для подъёма воды из колодцев глубиной до семи метров. А если с этим агрегатом использовать эжектор, эффективность насоса возрастёт вдвое, и хозяева смогут получать воду с глубины до 15 метров.
Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.
- создаётся напор в 20 метров;
- производительность – 2,9 кубометра в час;
- мощность – 370 Вт.
Достоинства:
- невысокая цена;
- возможность применения на достаточной глубине при использовании эжектора;
- простота в обслуживании и эксплуатации;
- высокая надёжность;
- невысокое энергопотребление.
агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).
Средняя цена от 4 500 рублей.
Это более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.
Корпус агрегата состоит из двух камер, как и у любого самовсасывающего насоса.
Включение насоса запускает вращение импеллера (рабочего колеса), которое создаёт вакуум и вызывает всасывание воздуха. Находящаяся в корпусе вода смешивается воздухом. Движение воды и воздуха создаёт зону разрежения, обеспечивающую всасывание жидкости через заборный шланг. Остатки воздуха выводятся через специальное техническое отверстие. Дальше агрегат функционирует как стандартный центробежный насос, действие которого было описано выше.
- напор до 30 метров;
- производительность – 3,3 кубометра в час;
- мощность – 700 Ватт.
- бюджетная стоимость;
- продолжительный срок эксплуатации;
- агрегат не боится сухого хода;
- простота в техническом обслуживании;
- надёжность.
- нельзя использовать на глубине больше семи метров;
- достаточно высокое энергопотребление.
Цена от 6 000 до 7 500 рублей.
Если сравнить технические данные, становится ясно, что второй насос обладает лучшей производительностью и способен создать больший напор. Основным достоинством модели первого типа является низкое энергопотребление (370 Ватт) и малый вес. С ним допускается использование эжектора, что актуально для владельцев скважин и колодцев глубиной в пятнадцать метров. Если мощность неосновной параметр выбора для хозяев при покупке насоса, можно смело приобретать более экономную и компактную модель. По качеству сборки и срокам эксплуатации агрегаты ничем не отличаются.
При установке насосов этой марки следует придерживаться трёх основных параметров:
- плюсовой рабочей температуры;
- максимально близкого расположения к источнику воды;
- ровной поверхности для монтажа.
Очевидно, что идеальным решением будет обустройство утеплённой кессонной камеры с ровным дном. В таких условиях оборудование сможет работать даже в зимнюю стужу. А близкое расположение к скважине или колодцу требуется ввиду чувствительности оборудования к глубине – это показатель от 7 до 15 метров, в зависимости от модели и наличия эжектора.
Допускается установка непосредственно на оголовок скважины или крышку колодца (это неплохое решение для летнего использования). Кессон обустраивается в пяти или десяти метрах от дома ниже точки промерзания грунта.
Неплохим решением будет монтаж на специальном плоту, который затем опускается в колодец. Но в этом случае возникнет проблема с подключением электрического кабеля. Его необходимо удлинить и обеспечить гидроизоляцию. Стандартная длина кабеля составляет 1,5 метра.
Специалисты рекомендуют использовать «Агидель-10» для установки в кессон или монтажа на плотик с целью круглогодичного использования. А для сезонного пользования следует применять «Агидель-М» – агрегат, требующий доливания воды перед пуском и крайне чувствительный к низким температурам воздуха. Его можно установить на ровной поверхности у колодца или прикрепить на специальный кронштейн у оголовка скважины.
На зиму насос демонтируется, высушивается и заносится для хранения в тёплое помещение.
Модельный ряд и производители
Как свидетельствуют отзывы потребителей и специалистов, “Агидель” действительно является надёжным и долговечным оборудованием. Более того, эти электронасосы давно известны дачникам и садоводам на всей территории СНГ.
Электронасосы “Агидель” относятся к типу поверхностных центробежных насосов и выпускаются ООО “ПромГрупп” – приемником “Уфимского агрегатного производственного объединения”, которое выпускало электронасосы под маркой “Агидель” более 50 лет.
За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.
Стоит отметить, что все комплектующее для электронасосов “Агидель” уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами.
Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.
Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев
Модельный ряд насосов “Агидель” нельзя назвать разнообразным, в нём присутствуют только две модели:
- “Агидель-М” – малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
- “Агидель-10” – насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.
Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В.
Если сравнивать оба насоса, то “десятка” выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации “М”.
Модели “М” и “10” являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет
Возможно вам будет полезна информация о лучшей десятке центробежных насосов, представленных на рынке.
Модельный ряд и производители
Как свидетельствуют отзывы потребителей и специалистов, «Агидель» действительно является надёжным и долговечным оборудованием. Более того, эти электронасосы давно известны дачникам и садоводам на всей территории СНГ.
Электронасосы «Агидель» относятся к типу поверхностных центробежных насосов и выпускаются ООО «ПромГрупп» — приемником «Уфимского агрегатного производственного объединения», которое выпускало электронасосы под маркой «Агидель» более 50 лет.
За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.
Стоит отметить, что все комплектующее для электронасосов «Агидель» уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами.
Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.
Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев
Модельный ряд насосов «Агидель» нельзя назвать разнообразным, в нём присутствуют только две модели:
«Агидель-М» — малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
«Агидель-10» — насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.
Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В.
Если сравнивать оба насоса, то «десятка» выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации «М».
Модели «М» и «10» являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет
Возможно вам будет полезна информация о лучшей десятке центробежных насосов, представленных на рынке.
Технические характеристики насосов «Агидель»
Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.
Обзор серии моделей «Агидель-М»
Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35? С. Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м. Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.
Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения) Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В. Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление. Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.
Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности
Разбор модификации «Агидель-10»
В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение. Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе. Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В. В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава. Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос (кликните для увеличения)
Общие сведения о насосах “Гном”
Насосы “Гном” для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.
Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:
- производительность от 7 до 200 м3/час;
- номинальный напор от 7 до 50 м;
- мощность электродвигателя от 0,6 до 21 кВт.
В быту наиболее часто используют модели “Мини Гном”, “Гном 16-16Т”, “Гном 10-10Т” и “Гном 20-25”, поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.
Большинство насосов “Гном” оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды – насос автоматически отключается при снижении уровня
Переносные центробежные насосы “Гном” имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5 мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц – 2500 кг/м3.
Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей – до 35 °С, моделей “Т” – до 60 °С.
Электродвигатель насоса “Гном” оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания
Центробежные погружные насосы “Гном” имеют несложную конструкцию и состоят из следующих основных частей:
- Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
- Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
- Система уплотнений для защиты от попадания воды.
- Корпус из металла, чугуна или пластика.
- Кабель для электропитания.
Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.
Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы “Гном” имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.
Насосы “Гном” относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение – электронасосы “Гном” с “охлаждающей рубашкой”. Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.
Преимущества и недостатки насосов Агидель
Центробежный поверхностный электронасос «Агидель» является надёжным агрегатом, используемым для полива или для подачи воды от источника к водопотребителю. Насосы «Агидель-М» и «Агидель-10» имеют много достоинств:
- невысокая стоимость;
- простота в обслуживании и эксплуатации;
- ремонтопригодность;
- низкое энергопотребление, особенно модель «М»;
- электробезопасность;
- надёжность, долговечность.
К недостаткам электронасосов «Агидель» можно отнести:
- невозможность использовать на глубине более 7 м (10м);
- необходимость расположения рядом с источником воды.
Обратите внимание, что в настоящее время появилось много подделок насосов «Агидель» китайского производства, корпус таких агрегатов выполнен из пластмассы, а качество сборки очень низкое. Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев
Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев
Обзор
Насосы Агидель – М
Внимание! Насосы отличаются моноблочной конструкцией, которая состоит из центробежного типа механизма и электрического двигателя, способного работать без перерыва. Уровень напора жидкости может доходить до двадцати метров, уровень производительности до 2.9 кубометров в час
Наосы считаются экономичными моделями, которые перекачивают воду, они потребляют всего 370 ватт, требуют напряжения сети в двести двадцать вольт
Уровень напора жидкости может доходить до двадцати метров, уровень производительности до 2.9 кубометров в час. Наосы считаются экономичными моделями, которые перекачивают воду, они потребляют всего 370 ватт, требуют напряжения сети в двести двадцать вольт.
Насосы модели М не могут работать в отрицательных показателях температуры. Чтобы эксплуатировать устройство зимой, нужно утеплить конструкцию. Для этого можно применить кессон утепленного типа, который устанавливают ниже слоя замерзания почвы.
Насос марки Агидель 10
Насосы модификации 10 имеют высокий уровень мощности, более крупные размеры. Они весят около 9 килограмм, параметры равны 33 Х 19 Х 17 сантиметров. Запрещено включать насос, если он не залит водой, иначе придут в негодность уплотняющие детали из манжеты с торца устройства.
Насосы могут выкачивать воду с глубины в семь метров. Уровень напора равен двадцати метрам. Он равен сумме показателей всасывания, значение потери в трубах, также уровня нагнетания.
Внимание! Модификацию Агидлель-10 нельзя оснастить эжекторным устройством. При создании корпуса оборудования используют алюминиевый сплав
В конструкцию Агидель – 10 входят электрический двигатель, насосное устройства, работающие по принципу струйных и центробежных аппаратов
При создании корпуса оборудования используют алюминиевый сплав. В конструкцию Агидель – 10 входят электрический двигатель, насосное устройства, работающие по принципу струйных и центробежных аппаратов.
