Схемы подключения трехфазного счетчика

Подключение трёхфазного счётчика

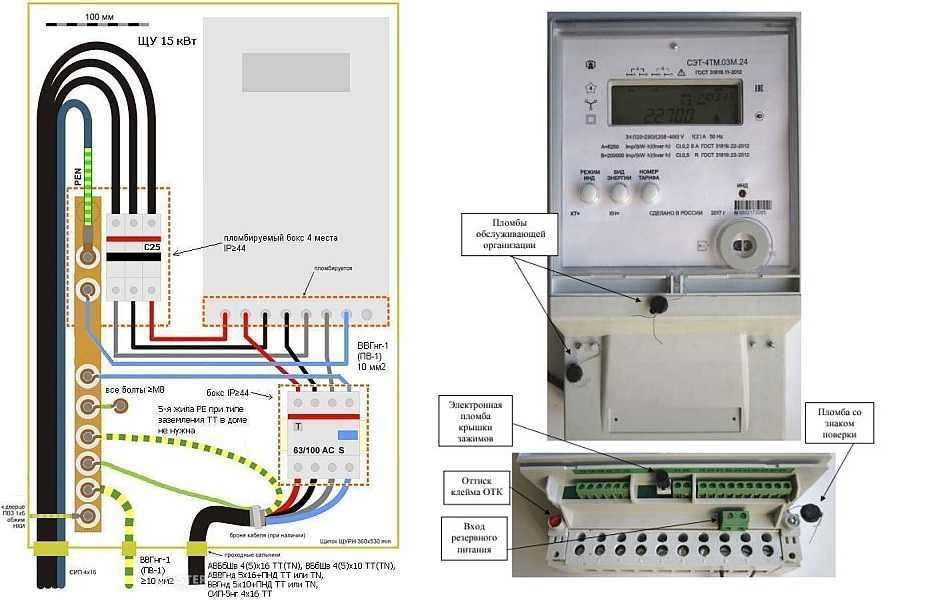

Прибор разрешено устанавливать в местах, защищённых от воздействия окружающей среды. Это специальные шкафы, щитки, стойки или выделенные помещения. После того как устройство распаковано, необходимо произвести его наружный осмотр, чтобы убедиться в отсутствии повреждений и наличии пломб со знаком поверки, а также клейма ОТК в техническом паспорте. Там же имеется подробная схема подключения устройства.

Схема включения счётчиков НЕВА 301, НЕВА 303, НЕВА 306 через трансформаторы тока

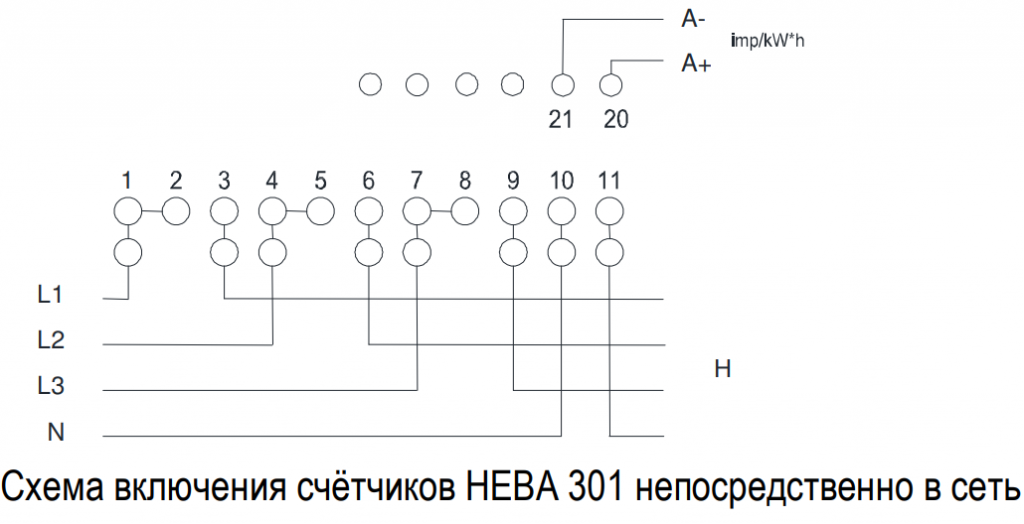

Схема включения счётчиков НЕВА 301 непосредственно в сеть

Схема включения счётчиков НЕВА МТЗХХ

По принципу подключения выделяют 3 типа трёхфазных счётчиков:

• Прямого включения. Монтируются непосредственно в сеть тока с напряжением 380 В через медный или алюминиевый кабель. Пропускная мощность приборов составляет 60 кВт, а значение максимального тока — 100 А. Для подключения счётчика провода зачищают от изоляции и фиксируют к автоматическому выключателю трёхфазного типа. Фазные жилы крепятся к парным клеммам, а затем подключается нулевой проводник.
• Полукосвенного включения. Они подходят для более мощных сетей. Подключение таких счётчиков электроэнергии к трёхфазной сети происходит при помощи трансформаторов. Расчёт расходуемой электроэнергии производится путём умножения показаний прибора на коэффициент трансформации. Возможны различные схемы подключения: с использованием испытательных клеммных коробок, по принципу «звезды»; по 10-проводной схеме путём совмещения цепей тока и напряжения.
• Косвенного включения. Трёхфазный счётчик электроэнергии устанавливается через трансформаторы на высоковольтных линиях, когда показатели нагрузки превосходят номинальные. Чаще всего такие приборы используются на крупных предприятиях, заводах, промышленных производствах. Данный метод существенно сложнее прямого способа и требует профессиональных электротехнических знаний. Все подключения должны осуществлять специалисты, имеющие разрешение на данный вид работ. После подключения приборы пломбируют и допускают к эксплуатации надзорные инстанции.

Если устройство подключено корректно, при подаче питания загорается индикатор на лицевой панели, а на счётном механизме меняются показания. После подключения трансформаторы и прибор учёта закрывают крышками.

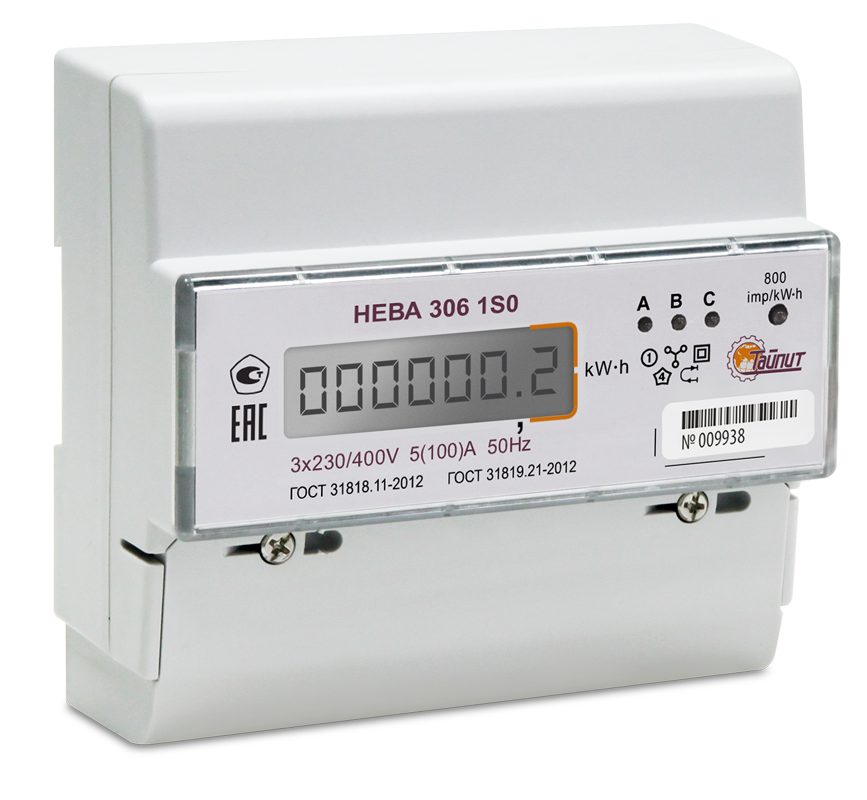

Трехфазный однотарифный счётчик НЕВА 306 1S0 230V 5(60) А

Трёхфазный многотарифный счётчик НЕВА МТ 314 1.0 AR E4BSR29

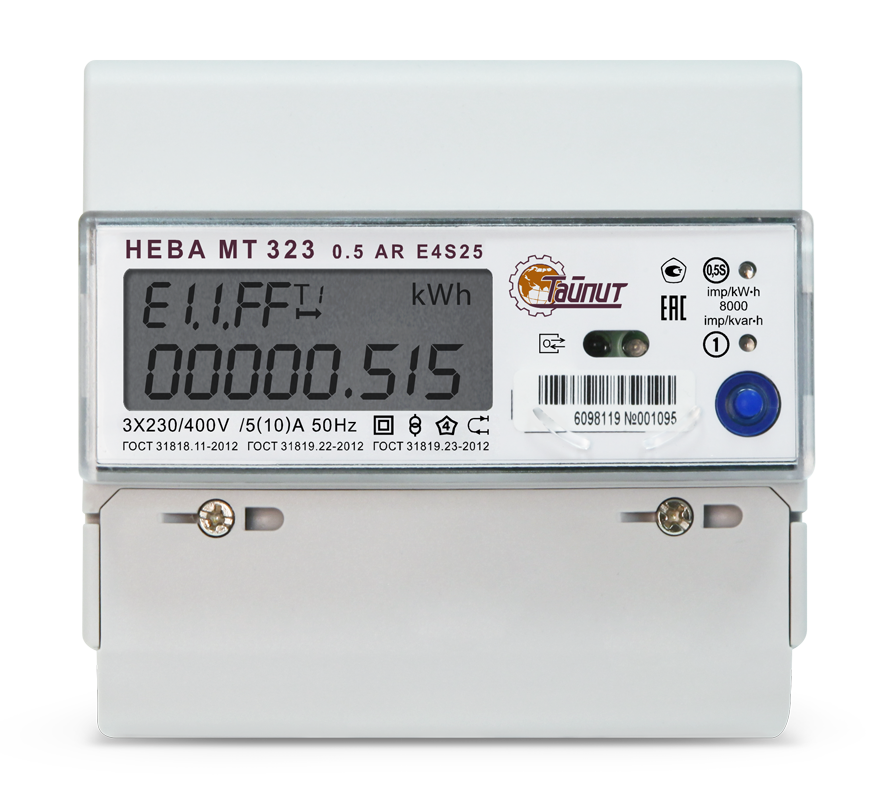

Трехфазный многотарифный счётчик НЕВА МТ 323 0.5 AR E4S25

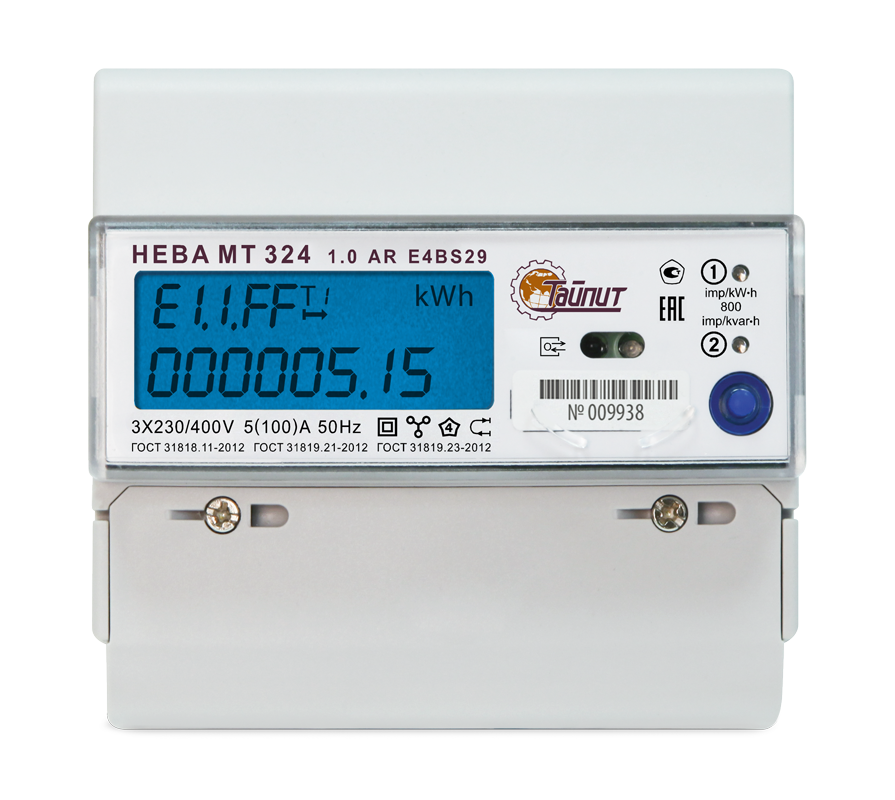

Трехфазный многотарифный счётчик НЕВА МТ 324 1.0 AR E4BS29

Виды электросчетчиков

Существует сразу несколько видов приборов учета, которые отличаются принципом действия, способом учета потребляемой электроэнергии (разные тарифы, зависящие от времени потребления), фазностью (зависит от совокупной мощности установленного в строении электрического оборудования).

Однофазные счетчики

Это бытовые счетчики прямого учета. По принципу действия выделяют индукционные — устаревшие модели, которые постепенно заменяют на новый тип устройств, электронные — новые модели, позволяющие вести точный учет потребленной энергии. Современные варианты самостоятельно отправляют данные в сервисный центр поставщика, на основе которых выставляется счет на оплату услуг потребителю.

Однофазные приборы делятся на виды по типу выбранного тарифа:

• однотарифные — стоимость одного кВт.ч в течение суток всегда одинакова;
• двухтарифные — осуществляют учет по двум зонам: дневной и ночной. Для последней предусмотрен пониженный тариф за один кВт.ч;
• трехтарифные — вариант учета с тремя зонами — ночная зона остается без изменения (23.00-7.00), а вот дневная разбивается на две части. Здесь выделяют зону с пиковой и полупиковой нагрузкой.

Установка двух или трехфазного прибора позволяет существенно экономить. Но для этого придется тщательно изучить льготные зоны и использовать большинство электроприборов именно в это время. Например, стирать или гладить, использовать электро триммеры для стрижки травы, выполнять другие работы, требующие подключения к электропитанию.

Трехфазные счетчики

Такой вариант приборов учета в жилых строения используют крайне редко. Они необходимы на объектах, где есть трехфазные потребители энергии — отопительное оборудование, станки. Счетчик с тремя фазами понадобится, если суммарная мощность потребителей (оборудование) превышает 10 кВт. Здесь тоже выделяют свои виды:

• по типу включения: непосредственное, полукосвенное, косвенное;
• по возможности учета реактивной мощности: с наличием такой функции и без нее. Для бытовых нужд такой прибор не нужен. А вот для промышленных предприятий он просто необходим, поскольку при низком коэффициенте мощности необходимо принимать меры к компенсации реактивной мощности.

Чем отличается трехфазный счетчик от однофазного?

Трехфазный и однофазный счетчики используются для измерения электроэнергии, потребляемой потребителями. Основное отличие между ними заключается в том, что трехфазный счетчик предназначен для измерения электроэнергии в трехфазных сетях, а однофазный — в однофазных сетях.

Трехфазный счетчик имеет три токовых катушки, которые измеряют токи в каждой из фаз, а также имеет три напряженностных катушки, которые измеряют напряжение в каждой из фаз. Таким образом, трехфазный счетчик измеряет энергию, потребляемую в трехфазной системе, что позволяет точнее учитывать несимметрию потребления энергии в разных фазах.

Однофазный счетчик, в свою очередь, имеет только одну токовую катушку и одну напряженностную катушку, которые измеряют ток и напряжение соответственно в одной фазе. Это значит, что он подходит для измерения потребления энергии только в однофазных сетях.

Важно отметить, что трехфазный счетчик обычно используется в более крупных и мощных зданиях, где требуется большой объем электроэнергии, например, для производства или для обслуживания множества аппаратов и машин, в то время как однофазный счетчик подходит для домов, квартир и других помещений, потребляющих меньший объем энергии

Популярные в России модели

Хорошим исполнением отличаются трехфазные электросчетчики нескольких торговых марок: Инкотэкс, Тайпит, Энергомер.

Меркурий 230 АМ-03

Надежный прибор, способен прослужить до 30 лет. Подходит для установки в домах или квартирах.

Потребляемая мощность, Вт/В*А	1/8
Межповерочный интервал, лет	10
Диапазон рабочих температур, °С	-40-+55
Класс точности	0,5S-1
Максимальный ток	5/7,5-5/60; 10/100
Чувствительность измерения энергии	0,005-0,02/0,025

Данные в таблице приведены для приборов учета прямого и трансформаторного включения.

Меркурий 231 АТ-01I

Многотарифный контроллер для замера потраченных кВт. Может работать автономно. Соответствует ГОСТу Р 52322.

Класс точности	1
Максимальный ток, А	60
Номинальный ток, А	5
Номинальное напряжение, В	3*230/400
Межповерочный интервал, лет	10

Тайпит НЕВА 303 1S0 230V 5(60) А 5(60) А

Электромеханический прибор учета. Используется для одного тарифа. Отличается хорошими техническими характеристиками.

Класс точности	1.0
Номинальный ток, А	5
Максимальный ток, А	60
Принцип подключения	Прямое
Минимальная/максимальная частота, Гц	47,5/52,5

Принцип работы счетчика

Однофазные и трехфазные счетчики устроены по одному принципу. Разница только в том, что в сети 380 вольт учет ведется отдельно по каждой из фаз, а затем суммируется. Давайте разберемся, как работает счетчик для одной фазы, после чего понять устройство з-х фазного несложно. Ниже изображена блок-схема современного прибора с прямым подключением.

Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика

Электронные модели

Электронные счетчики электроэнергии могут работать как в сетях переменного, так и в сетях постоянного тока

Постоянное напряжения обычно используется на предприятиях, так что для квартир и частных домов оно не слишком важно. Если сравнивать с электромеханическими моделями, по размерам электронные намного меньше, так как в них мало крупногабаритных элементов

Кроме того, они надежнее, так как нет подвижных деталей. Есть у электронных еще один плюс — они учитывают как активную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).

Трансформатор напряжения подключен между фазой и нулем, трансформатор тока — в разрыв фазного проводника. Данные с трансформаторов передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и записываются в ОЗУ (оперативное запоминающее устройство). Параллельно микропроцессор руководит электронным реле и дисплеем.

Блок-схема электронного счетчика электроэнергии

Данные в ОЗУ сохраняются продолжительный период времени, записи делаются по типу дневника. В нем фиксируется расход электроэнергии по датам и времени, что позволяет провести анализ расхода. В некоторых модификациях, электронные трехфазные счетчики могут передавать информацию о расходе по специальному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При определенных настройках может автоматически передавать данные в абонентскую службу для проведения расчетов.

Еще одна функция электронных приборов учета — многотарифный учет. При наличии нескольких тарифных сеток, зависящих от времени, величина потребленной в разное время энергии, записывается в разные ячейки. При снятии показаний, данные списываются, умножаются на свой тариф. Использование многотарифного учета позволяет экономить на счетах за электричество.

Электромеханические или индукционные

Учет энергии в индукционных счетчиках построен на отслеживании параметров переменного магнитного поля, поэтому работать такие устройства могут только с переменным током.

Устройство индукционного электромеханического счетчика

Основной элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь вставляется край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска при помощи шестеренок подключен механический счетчик, отсчитывающий повороты диска.

Ток, проходя по магнитопроводу, создает магнитное поле, а оно вихревые потоки в алюминиевом диске. Взаимодействие магнитного поля и вихревых потоков создает крутящий момент, который заставляет диск крутиться вокруг своей оси. Чем больше сила тока, тем более мощное генерируется поле, тем быстрее вращается диск, тем быстрее сменяются показания на счетчике.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Схемы подключения трансформаторов

От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:

• Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
• При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);

Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик.

Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).

Принципиальная схема включения

Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:

• Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
• Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
• Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.

Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.

Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора. К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора

К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.

На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:

• К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
• Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
• Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
• Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.

Аналогичным образом подключаются все оставшиеся фазы.

Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).

Образование полной звезды

Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.

Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

1. Л1 – для ввода фазного провода (А, В или С);
2. Л2 – для выхода фазного провода;
3. И1 – для входа токоизмерительной обмотки;
4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

1. К1 – ввод фазной линии А;
2. К2 – ввод токоизмерительной обмотки силовой линии А;
3. К3 — вывод фазы А к потребителям;
4. К4 – ввод фазной линии В;
5. К5 – ввод токоизмерительной обмотки силовой линии В;
6. К6 — вывод фазы В к потребителям;
7. К7 – ввод фазной линии С;
8. К8 – ввод токоизмерительной обмотки силовой линии С;
9. К9 — вывод фазы С к потребителям;
10. К10 – ввод нулевого провода;
11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
2. Подсоединения эталонного электросчетчика без отключения нагрузки;
3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Подключение трехфазного счетчика “Меркурий 230”

Часто устанавливаемый счетчик “Меркурий” характеризуется множеством разных функций. Он измеряет реактивную энергию в обоих направлениях. Разные модификации позволяют рассчитывать энергию по одному и нескольким тарифам, а также запоминать информацию в течение длительного времени эксплуатации. Основные характеристики счетчика:

• возможность выбора прибора по силе максимального и номинального тока, а также по классу точности;
• учет двунаправленного расхода энергии;
• наличие журналов событий и показателей ;
• интервал между поверками составляет 10 лет;
• срок эксплуатации – до 30 лет;
• наличие интерфейсов и модема.

Подключение в однофазную сеть

Чтобы понять, как подключить трехфазный счетчик в электросеть 220V, обратите внимание на различия 1-фазного и 3-фазного напряжения. В двух вариантах используется нулевой проводник: между каждым фазовым проводом и нулем разность потенциалов составляет 220V, а между фазами — 380V

На изображениях ниже вы наглядно увидите, как колебания на каждом проводе сдвинуты на 120⁰, из-за чего и возникает разность потенциалов.

Первое изображение показывает колебания напряжения, второе — распределение напряжений по фазам (слева находится источник электроэнергии, справа — узел учета потребителя).

В каких случаях обосновано подключение трехфазного счетчика в однофазную сеть? В гаражах, частном секторе и дачных кооперативах пользуются однофазным напряжением, поскольку мощность потребления обычно не доходит до уровня более 10 кВт. Поскольку потребляемый ток ограничивается 40А, то и для участка подходят провода сечением 4 мм2, что намного выгодней с экономической точки зрения.

При работе с однофазной сетью схема подключения трехфазного счетчика аналогична электросхеме непосредственного подключения, но с одним нюансом. Подсоединение ведется на одну фазу, а вторую и третью не подключают. Стоит отметить, что этот метод не является популярным, поскольку подключать однофазные приборы учета в однофазную сеть рациональнее. Кроме того, бывают затруднения с проверяющими органами и с функционированием оборудования.

Изучаем схему подключения счетчика

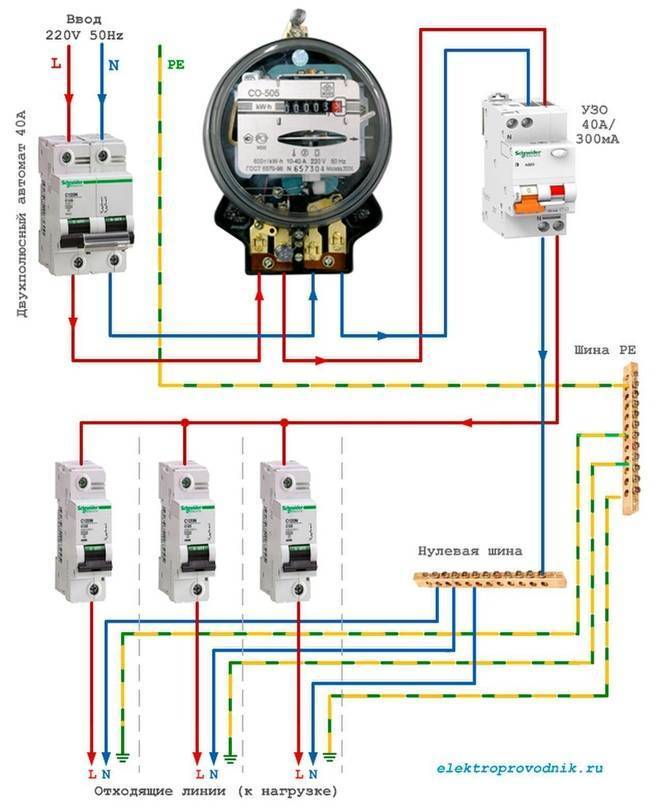

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

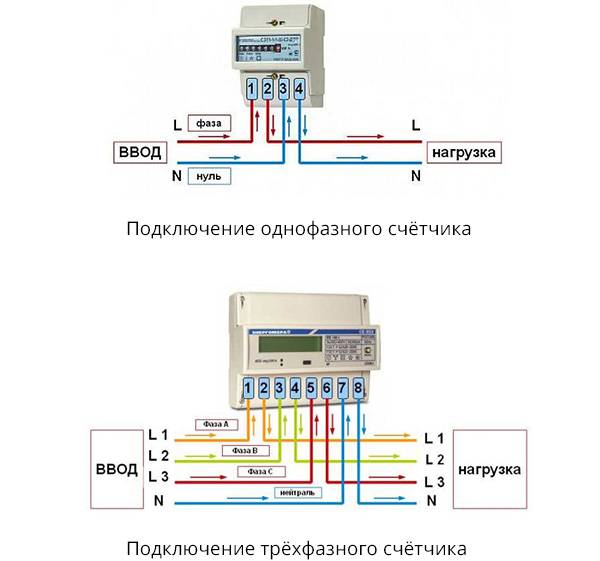

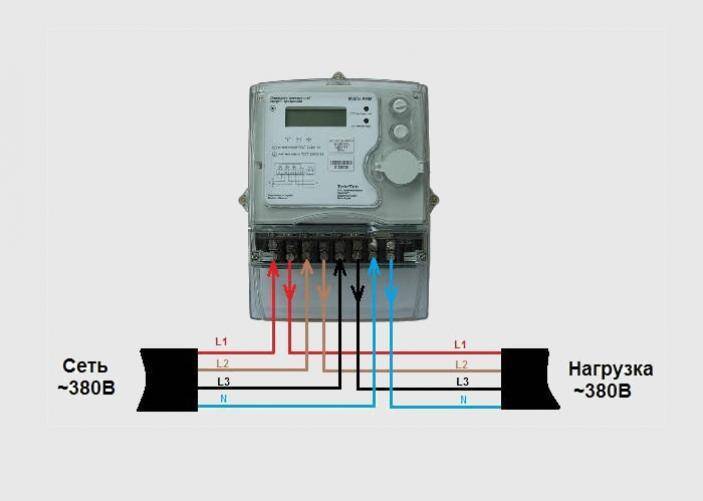

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Установка прибора

Перед установкой устройства определяется место установки и тип крепежа. Расположение счетчика в новом доме определяется на этапе проектирования здания.

Установка возможна на DIN-рейку, как показано на рисунке:

Вместо него можно установить металлическую пластину, которая идет в комплекте с диском. В этом случае устройство крепится на ровную поверхность тремя винтами.

Для включения счетчика используются медные провода, зачищенные примерно на 2,5 см. Провода трехфазного счетчика вставляются до упора в отверстия и фиксируются двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в хомут, так же, как не разрешается втыкать оголенный провод из-под дома. Перед подключением многожильных проводов к клеммам трехфазного счетчика на них устанавливаются наконечники НШВИ

Для этого используются специальные плоскогубцы. Опрессовка наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания при коротком замыкании

Перед подключением многожильных проводов к клеммам трехфазного счетчика на них устанавливаются наконечники НШВИ. Для этого используются специальные плоскогубцы. Опрессовка наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания при коротком замыкании.

Организационные моменты замены счетчика

1. Необходимо выяснить, почему счетчик меняется. В моем случае это был приказ Энергонадзора, этого официального документа достаточно.

2. Когда мы меняемся

Важно договориться, когда мы отключим питание и сколько времени это займет. В моем случае это дизайнерская компания с кучей компьютеров и творческих людей, и вдохновение может улететь из-за моей ошибки 😉

К тому же желательно, чтобы был дневной свет, что вполне логично даже с фонариком.

3. Как снять фазы для замены. В простейшем случае, как у меня, перед счетчиком стоит выключатель питания, и снятие напряжения дело секунд.

Зачем нам машина перед прилавком? Разбираем плюсы и минусы SamElectric.ru 12 января

Но иногда необходимо:

• искать ключи от подвала
• найти и договориться с местным электриком
• узнать на какой группе в RP висит мой потребитель
• устранять моральные проблемы людей, которые отключились по пути

Процедура описана в статье:

Можно, конечно, заменить трехфазный счетчик так же, как это часто делают с однофазными — работать под напряжением. Но здесь очень и очень опасно!

Монтаж нового счетчика

Точно такой счетчик купить не удалось, я приобрёл Энергомера ЦЭ6803В Ш М7 Р32. Как расшифровывается это название — смотрите в инструкции, которую можно будет скачать ниже.

Сзади счетчик выглядит так:

Подключение нового счетчика

С подключением не всё прошло гладко, хотя старый и новый счетчики — одного производителя (Энергомера), и на первый взгляд схожи по конструкции. Как устроен однофазный счетчик Энергомера — в другой моей статье . Трехфазный устроен так же, как-нибудь опубликую статью с фото.

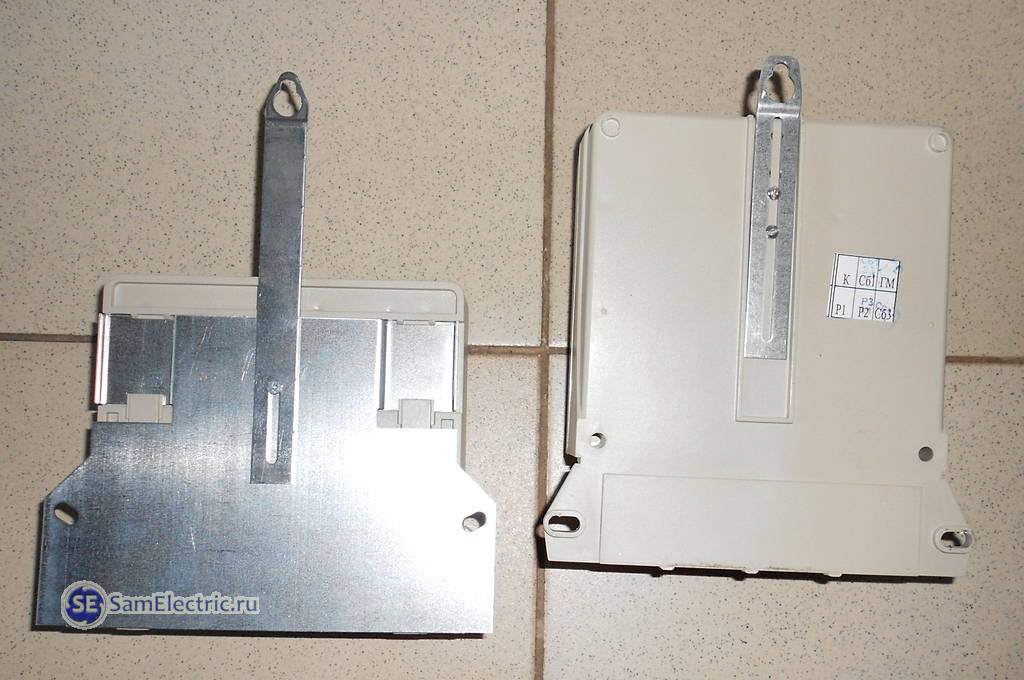

Как видно на фото ниже, счетчик крепится на ДИН-рейку. Однако, в комплекте идёт планка для крепления в щиток. Я перед покупкой это выяснил, надеясь, что проблем при монтаже не будет. Но при сравнении счетчиков одной модели выяснилось, что у российских производителей не всё так просто.

7 Разница в креплении, новый — слева (счетчики лежат на плиточном полу)

Счетчики расположены так, чтобы боковые отверстия были на одном уровне. Цель была такая, чтобы попасть в те же крепежные отверстия. При этом Вертикальную планку пришлось опустить максимально вниз, и только тогда все три отверстия совпали. Но клеммы счетчика в результате опустились примерно на 2-3 см.

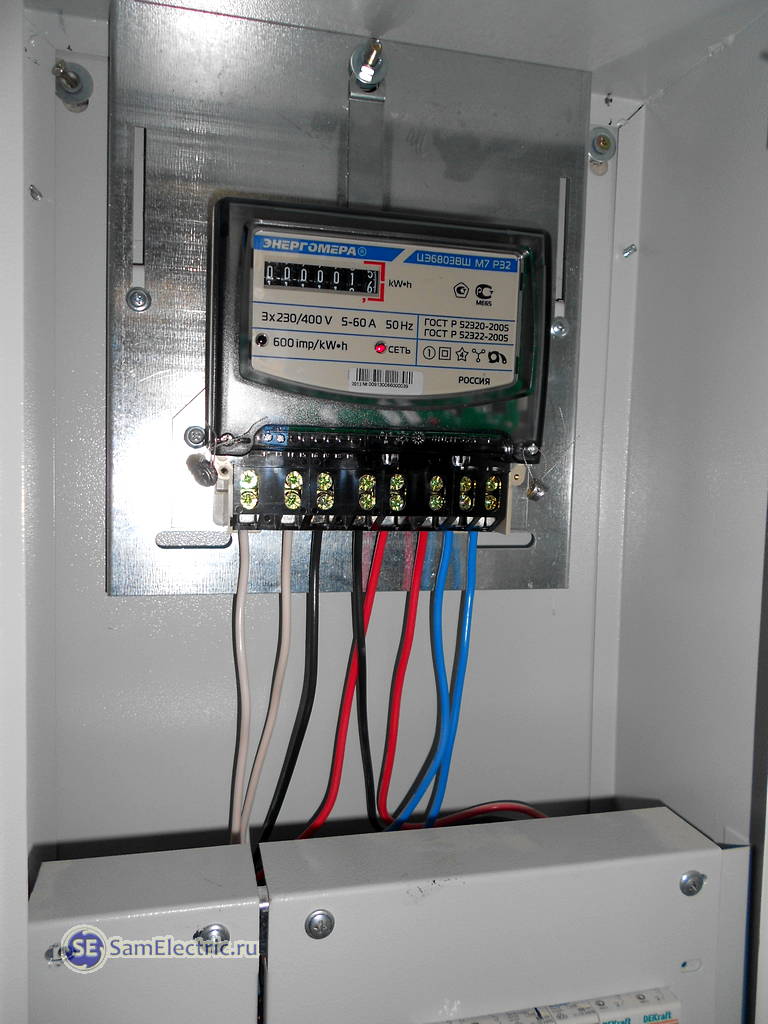

8 Новый трехфазный счетчик установлен и подключен

Пришлось провода опустить вниз, слегка надавив на них вертикально вниз. Схема подключения счетчика дана ниже, а вот что получилось в итоге:

9 Установка завершена

Выбираем корпус шкафа

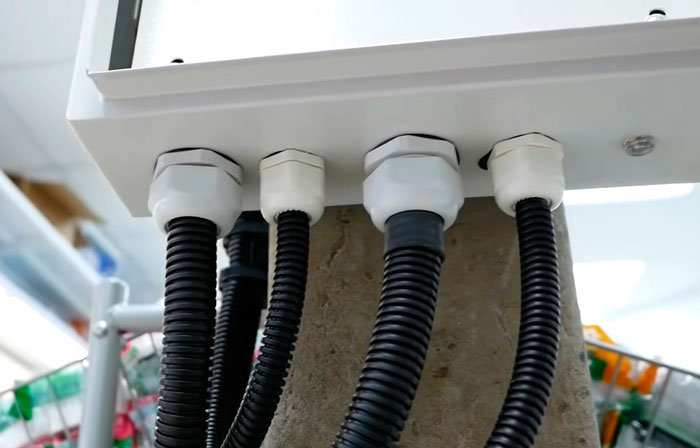

Щит учета 380В – это прежде всего УЛИЧНЫЙ щит, а значит он должен быть выполнен с высоким классом пылевлагозащиты не менее IP54.

На дверцах шкафчика должна быть установлена ЗАВОДСКАЯ уплотнительная резинка.

Ошибка №3
Если электрик сам приклеивает туда двухсторонний скотч или какой-то другой уплотнительный материал, то оборудование в шкафчике долго не проживет.

Никогда не покупайте уличные шкафы без каких-либо уплотнителей.

Ошибка №4
Тем более самодельные шкафчики под навесной замочек.

С навесными замками вы никогда не прижмете дверцу достаточно плотно к корпусу, и вода постоянно будет проникать внутрь. Дверь должна закрываться на внутренний замок, под который идет специальный фигурный ключ.

Кстати, еще одно немаловажное замечание по поводу корпуса. Как вы думаете, что лучше, шкафчик, где дверца будет иметь окошко для снятия показаний или глухая дверца, без окошка?. Ошибка №5
На первый взгляд, конечно же лучше с окошком.

Ошибка №5
На первый взгляд, конечно же лучше с окошком.

Подошел в любое время, и не открывая дверь снял показания счетчика. Такой вариант хорош, если щит учета стоит за пределами дома, где-то на опоре, а не на трубостойке внутри участка.

Или если у вас дорогой шкафчик с подсветкой и окошком чуть ли не на всю дверь.

К тому же пункт про окошко зачастую прописывают в техусловиях на подключение и тут уже никуда не денешься.

Однако с точки зрения эксплуатации, гораздо надежнее показали себя глухие шкафы без окошек.

И дело тут вовсе не в пылевлагозащите. Когда вы будете снимать показания, вам поневоле хотя бы один раз в месяц придется открывать дверцу и заглядывать во внутрь.

И если какой-то контакт или провод начинает греться, вы это увидите или унюхаете еще до непосредственной аварии, забьете тревогу и своевременно вызовите электрика.

Ввод в шкафчик СИП, выход из него всех кабелей делается только через гермовводы.

Ошибка №6
Дешевые резиновые сальники, которые электрики зачастую ставят вместо гермовводов, быстро разрушаются и плохо спасают от проникновения пыли и влаги.

Все отверстия в нижней части корпуса должны быть герметично закрыты.

Ошибка №7
Если в шкафу нет заводских отверстий и электрик проделывает их самостоятельно, обязательно проконтролируйте, чтобы все края впоследствии были закрашены.

Именно отсюда потом и начинается распространение ржавчины. Подобрать себе подходящий корпус под ваши техусловия можете вот ЗДЕСЬ.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

• 3*57.7/100 В;
• 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

1. Зажим входного провода для фазы А;
2. Зажим входного провода измерительной обмотки фазы А;
3. Зажим выходного провода для фазы А;
4. Зажим входного провода фазы В;
5. Зажим входного провода измерительной обмотки фазы В;
6. Зажим выходного провода для фазы В;
7. Зажим входного провода для фазы С;
8. Зажим входного провода измерительной обмотки фазы С;
9. Зажим выходного провода для фазы С;
10. Зажим входного нулевого провода;
11. Зажим нулевого провода.

Контакты трансформаторов тока:

• Л1 – контакт входа фазной (силовой) линии;
• Л2 – контакт выхода фазной линии (нагрузки);
• И1 – контакт входа обмотки измерения;
• И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

• Контакт 3 счетчика подключаем на И2 ТТ1;
• Контакт 4 счетчика – И1 ТТ2;
• Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
• Контакт 7 счетчика – клемма И1 ТТ3;
• Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
• Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.
