6 недостатков внутрипольного конвектора отопления.

Безопасность

Использование в качестве системы отопления внутрипольных электрических конвекторов, характеризуется высоким уровнем безопасности, который обусловлен некоторыми особенностями конструкции агрегатов:

1. Внешний корпус устройства выполнен из металла и абсолютно никак не связан с электрическим ТЭНом. Это значит, что конвектор не нужно заземлять, и вы будете застрахованы от замыкания, в случае попадания влаги.
2. Через теплообменник все время проходят потоки холодного воздуха, тем самым защищая его от перегрева.
3. Многие модели оборудованы системой, позволяющей осуществлять контроль за нагревом поверхности корпуса, и в случае перегрева отключать устройство.
4. Благодаря электрическим предохранителям, защищены от короткого замыкания.

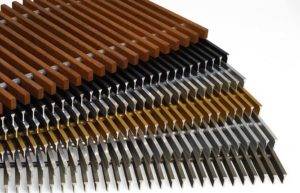

Декоративные решетки для внутрипольных конвекторов

Особенности установки

Монтаж в пол батарей имеет свои особенности, отличающиеся от установки традиционных отопительных систем

Как и где монтируется

Перед началом установки напольных батарей, необходимо иметь расчеты не только мощности, но и рабочего давления. Кроме того, скорее всего, после установки батареи необходимо будет монтировать фальшпол. Установка последнего несколько изменит габариты помещения и его площадь. Заранее нужно изготовить нишу под внутрипольный радиатор, которая по размерам должна быть немного больше данного аппарата или хотя бы быть такого же размера. Само углубление должно быть подготовленным не в бетоне, а специально оборудованном подиуме. Рекомендуется готовить ниши, глубина которых составляет 110 мм, а ширина варьируется от 190 до 400 мм.

При этом расстояние от пола до установленной батареи должно быть не менее 10 см и не более 80 см, все зависит от предполагаемого способа установки. Затем в канал устанавливается радиатор и фиксируется анкерными болтами. С помощью полипропиленовых труб производится обвязка устанавливаемого в пол оборудования. После этого происходит их заливка бетонной стяжкой. Соответственно, трубопровод в системах желательно применять медного типа.

Непосредственное подключение, утопленного в пол радиатора, можно производить с помощью гибкого шланга. Для большего удобства можно дополнительно установить автоматический терморегулятор или термостат.

Устанавливая батареи в пол, в обязательном порядке, надо подвести все системы в необходимое место.

Оборудование по виду монтажа

По типу монтажа конвекторы подразделяются на несколько видов.

Напольные

Напольные конвекторы отопления — удобные и мобильные отопительные приборы. При необходимости их можно перенести в любое помещение или, если позволит сетевой шнур, вынести за пределы дома, например, чтобы прогреть крытую веранду. Единственным недостатком таких аппаратов как раз и является зависимость от подключения к сети. Но проблему легко можно решить, использовав обычный удлинитель.

Фото 1. Напольный отопительный конвектор подходит для обогрева любых помещений, в том числе веранды.

Настенные

Такие отопительные приборы наиболее распространены среди покупателей. Их достоинствами являются небольшая толщина и привлекательный внешний вид. Настенные устройства устанавливают под окнами, что создает надежную защиту от проникновения холодного воздуха с улицы.

Встраиваемые в пол или скрытые плинтусные

Такие конвекторы монтируются в плинтусы или в пол в любом месте помещения. В этом их основное достоинство.

Устройства используются в больших помещениях, когда настенные или напольные приборы не справляются с обогревом большой площади.

Недостатком является то, что планировать такую скрытую отопительную систему необходимо на стадии проектирования здания.

В полу подготавливаются специальные ниши для установки приборов, канала для трубопроводов. Внешний вид таких конвекторов не портит интерьер, так как выглядит просто, как решетки в полу.

Важно! Для большей эффективности работы встраиваемых приборов не следует закрывать эти решетки ковровыми дорожками или мебелью. Некоторые встраиваемые плинтусные приборы оснащаются вентиляторами для скорейшего прогрева помещения. С целью использования в домашних условиях, подойдут небольшие устройства, которые монтируются под плинтус или в корпус встроенной мебели

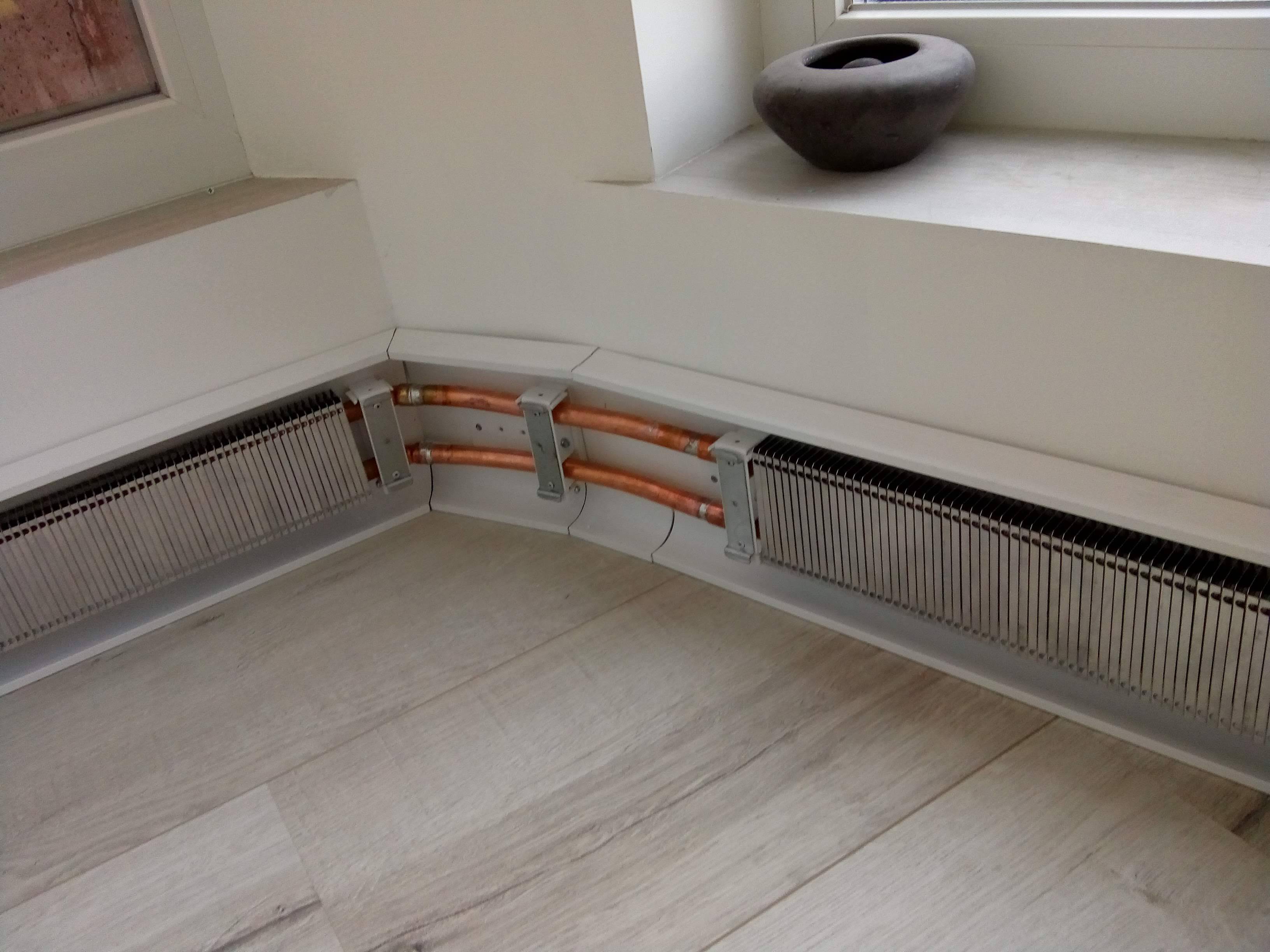

С целью использования в домашних условиях, подойдут небольшие устройства, которые монтируются под плинтус или в корпус встроенной мебели

Некоторые встраиваемые плинтусные приборы оснащаются вентиляторами для скорейшего прогрева помещения. С целью использования в домашних условиях, подойдут небольшие устройства, которые монтируются под плинтус или в корпус встроенной мебели.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Общие понятия

Задача обычных секционных и панельных батарей сводится к нагреванию помещения посредством выделения необходимого количества тепловой энергии. От радиатора отопительный конвектор отличается множеством специальных воздушных каналов, которые находятся между нагревательными пластинами. Воздух, который проходит сквозь указанные пластины, нагревается и поднимается. Количество пластин и расстояние между ними определяет тепловой расчет.

Данный тип приборов для обогрева дома является очень эффективным и в то же время не требует постоянного обслуживания. Кроме того, такая система отопления позволит поддерживать выбранную оптимальную температуру. Если учесть все параметры здания и правильно выполнить монтаж, то конвекторная система отопления станет наиболее экономичной и оптимальной отопительной системой для дома.

Таблица мощности конвектора отопления.

В зависимости от материалов, используемых при производстве агрегатов, выделяют стальные, алюминиевые, медные, чугунные. Однако по причине того, что конвекторы меньше по размерам и компактнее радиаторов, они значительно легче батарей. Также стоит отметить, что они могут похвастаться относительно невысоким уровнем инерции, результатам чему является сокращение затрат, связанных с отоплением помещения, приблизительно на четверть.

Следует знать, что при создании собственной отопительной системы появляется возможность несколько снизить расходы на приобретение оборудования, поскольку, как и радиаторы отопления, конвекторы могут эксплуатировать насос меньшей мощности и трубы меньшего размера.

Схемы установки радиаторов и конвекторов отопления достаточно схожи, поэтому при наличии опыта монтажа традиционных батарей отопления, данная работа не займет много времени. Расчет расходов на конвекторы должен учитывать как стоимость покупки оборудования, так и работ по его установке.

Различия радиатора и конвектора

У отопительного радиатора нагрев происходит всего корпуса, поэтому за счет большой рабочей площади теплоотдача прибора довольно высокая. Но из-за отсутствия направленного канала движения воздуха теплообмен происходит не настолько эффективно, как в конвекторе.

У конвекторного устройства существует канал, направляющий движение нагревающейся воздушной массы. Здесь принцип теплообмена похож на функционирование тепловентилятора, благодаря чему нагрев воздушной атмосферы в помещении происходит интенсивнее. Однако следует учитывать, что воздушный поток при использовании конвектора перемещает пыль, что загрязняет воздух в помещении. И сам прибор загрязняется в процессе эксплуатации, чем снижается его эффективность.

Если рассматривать радиатор центрального отопления в квартирах, то это устройство работает под давлением. Поэтому необходима хорошая прочность радиаторной батареи, которая обеспечивается достаточной толщиной стенок, из-за чего отопительный прибор обладает солидным весом. Но это также можно отнести к достоинствам радиатора – за счет большой массы металла устройство медленнее остывает, более длительно обогревая помещение. Такой принцип теплоотдачи существует и у масляных радиаторов, массивность которых обеспечивается весом корпуса прибора и массой имеющегося внутри теплоносителя.

В свою очередь, при отключении конвектора от сети, он резко начинает остывать, быстро переставая отдавать тепло воздуху, поскольку в его задачу не входит аккумулировать тепло. Однако, такой отопительный прибор обладает не только небольшой массой, но и скромными размерами, благодаря чему имеется больше возможностей разместить его в нужном месте.

Приборы отличаются и по безопасности – у конвектора рабочая температура составляет около +60°С, а вот радиатор может нагреваться свыше +100°С. Поэтому прикосновения к нагретому отопительному радиатору может привести к ожогам. Контакт с прибором, работа которого основана на конвекции воздуха, безопасен, поскольку нагревательный элемент конвектора, это его сердцевина, как правило, защищенная кожухом, да и температура самих нагревательных элементов не выходит за рамки восприимчивости человека.

Если рассматривать применение радиаторов и конвекторов с ракурса дизайна помещений, то большинство дизайнеров склоняются к выбору конвектора. И дело совсем не в современном восприятии интерьера. Как правило, конвектор компактнее, всегда есть возможность незаметно вписать его в концепцию любого стиля.

Новая тенденция в дизайне интерьера загородных домов и городских квартир визуально расширять пространство за счет большего остекления, выявила необходимость в конвекторах, встраиваемых в пол.

Установленные по периметру стеклянных стен, у больших входных проемов, они служат отсекателями холодных потоков. Пространство остается свободным, но теплые потоки воздуха поступают в помещение, обогревая его. Такие системы отопления с внутрипольными конвекторами, широко представлены на рынке отопительных приборов европейскими производителями, но находятся в сегменте высоких цен. Альтернативой им выступает продукция российской компании Warmes Haus. Более 1500 моделей с естественной конвекцией воздуха или усиленной за счет конструктивной особенности – встроенного вентилятора, предлагает отечественный производитель, заявляя при этом европейское качество и 10 лет гарантии.

Особенности канальных конвекторов

Конвектор внутрипольный может быть еще и канальным. В этом случае он снабжается желобами для сбора влаги. С помощью патрубка вода убирается на улицу или в систему канализации. Технические характеристики такого прибора зависят от комплектации. Но в качественном устройстве теплоноситель нагревается от 70 до 90 °С, а выдержать он способен рабочее давление в пределах от 6 до 10 бар. Лучше всего такие приборы подходят для зимних садов, оранжерей и бассейнов. Лидирующие позиции, судя по отзывам, занимает конвектор марки Minib, который может использоваться для самых разных целей. Установить прибор можно в помещении даже с высокой влажностью.

Особенности

Как следует из названия, внутрипольные отопители располагаются внутри пола или перекрытия. Такое расположение позволяет размещать отопитель возле окон, независимо от их высоты. Кроме того, подобные обогреватели нередко размещают у входной двери, создавая надежную воздушную завесу. Она не дает холодному воздуху попасть внутрь помещения и не выпускает из него теплый воздух.

В остальном, это типичный конвектор, который отличает только необычность установки и габариты. Принцип действия отопителя остаётся тем же: прохладный воздух опускается вниз и нагревается там конвекционным элементом. После этого, теплый воздух поднимается к потолку, где охлаждается и все повторяется вновь. На этом же принципе работают и настенные конвекционные отопители. Отопление такого типа может иметь две разновидности:

• С естественной циркуляцией воздушных масс. В этом случае воздух двигается вниз и вверх исключительно за счет законов физики.
• С принудительной циркуляцией. В таких приборах за движение воздуха отвечает встроенный вентилятор, увеличивающий эффективность обогрева.

Стоит отметить, что наличие дополнительного компонента в виде вентилятора не увеличивает, а наоборот – уменьшает размеры прибора. Дело в том, что для создания достаточной конвекционной тяги воздуха необходимо достаточно много свободного пространства под обогревающим элементом, а в случае с вентилятором воздух движется за счет его работы и дополнительное пространство не нужно. Однако, даже в этом случае габариты прибора остаются весьма внушительными.

Чем заменить внутрипольный конвектор?

Существует несколько способов улучшить интерьер и сэкономить жилплощадь, применяя вместо стандартных радиаторов приборы нового типа. Разобравшись вкратце, что это такое внутрипольный конвектор, рассмотрим примеры использования других разновидностей нагревательных устройств:

1. Плинтусные обогреватели – занимают минимум пространства.
2. Трубчатые радиаторы на ножках – помогают обойтись без использования настенного крепежа возле панорамных окон.
3. Применение вертикальных нагревательных панелей – данные устройства подходят для установки между окнами или рядом с проемом.

Безопасность

Использование в качестве системы отопления внутрипольных электрических конвекторов, характеризуется высоким уровнем безопасности, который обусловлен некоторыми особенностями конструкции агрегатов:

1. Внешний корпус устройства выполнен из металла и абсолютно никак не связан с электрическим ТЭНом. Это значит, что конвектор не нужно заземлять, и вы будете застрахованы от замыкания, в случае попадания влаги.
2. Через теплообменник все время проходят потоки холодного воздуха, тем самым защищая его от перегрева.
3. Многие модели оборудованы системой, позволяющей осуществлять контроль за нагревом поверхности корпуса, и в случае перегрева отключать устройство.
4. Благодаря электрическим предохранителям, защищены от короткого замыкания.

Декоративные решетки для внутрипольных конвекторов

Как выбрать правильный вариант

При выборе конвектора любого типа стоит обращать внимание на самые важные показатели, особенно на мощность устройства: в среднем она должна равняться 1 кВт на 10 кв.м. обогреваемого пространства. Агрегаты идеально подходят для просторных помещений с высокими потолками, при этом многие часто выбирают напольные конвекторы водяного типа для более компактных по площади комнат

Стоимость таких устройств полностью зависит от их мощности и комплектации

Агрегаты идеально подходят для просторных помещений с высокими потолками, при этом многие часто выбирают напольные конвекторы водяного типа для более компактных по площади комнат. Стоимость таких устройств полностью зависит от их мощности и комплектации.

Большое значение имеет и высота конвектора, в среднем она обычно не превышает 30 см, поэтому напольный конвектор обычно не занимает много места. Если его устанавливают в полу, то за счет такого монтажа можно заметно сэкономить свободное пространство. При выборе необходимо всегда учитывать индивидуальные предпочтения, а также дизайн дома или квартиры.

https://youtube.com/watch?v=PbXkRkZAax0

ПРИНЦИП РАБОТЫ

Принцип работы внутрипольных конвекторов лежит в Законе Архимеда о передвижении воздушных масс – конвекции (от лат. convectio — принесение, доставка). Это перенос теплоты в жидкостях, газах или сыпучих средах потоками вещества. Естественная (свободная) конвекция возникает в поле силы тяжести при неравномерном нагреве (нагреве снизу) текучих или сыпучих веществ. Нагретое вещество под действием Архимедовой силы FA=DrgV (Dr — разность плотности нагретого вещества и окружающей среды, V — его объём, g — ускорение свободного падения; перемещается относительно менее нагретого вещества в направлении, противоположном направлению силы тяжести). Она приводит к выравниванию температуры вещества. При стационарном подводе теплоты к в-ву в нём возникают стационарные конвекционные потоки. Интенсивность перемещения зависит от разности температур между слоями, теплопроводности и вязкости среды. На перемещение ионизованного газа (напр., солнечной плазмы) существенно влияет магнитное поле, степень ионизации газа и т. д. При вынужденной (принудительной), перемещение в-ва происходит главным образом (с помощью насоса, мешалки, вентилятора и других устройств). Конвекционное перемещение широко распространено в природе: в нижнем слое земной атмосферы, в океане, в недрах Земли, в звёздах.

Что такое напольный конвектор?

В отопительный сезон многих интересует, какими образом создать комфортную температуру, особенно когда старые ребристые «гармошки» давно не устраивают. Конечно, их можно промыть или продуть, отреставрировать и покрасить, они еще какое-то время послужат. Но это временно, их все равно приходится менять на более современное отопительное оборудование, зачастую оно  компактнее и эффективнее тяжелых чугунных батарей. Настенные и напольные конвекторы отопления выпускаются давно, но устанавливаются далеко не во всех домах.

Преимущество напольных конвекторов – лаконичный дизай

Еще одно преимущество – отличный дизайн, они напоминают низкий столик на ножках или боковых опорах, с поверхности которого поднимается тепло. Им не потребуется много места, во многих комнатах найдется свободная часть стены, например, возле распашных дверей балкона или в нише. В современных домах нередко очень низкие подоконники под большим окнами, с которых «стекает» много холодного воздуха. Сложно отсечь холод и быстро прогреть жилое помещение.

Компактный прибор с достаточной тепловой отдачей и внушительной мощностью – мечта любого экономного человека, решившего обустраивать свой дом или квартиру. Для этого разработчики и предложили напольные конвекторы отопления. Их длина может быть внушительной, зато высота и ширина отличаются небольшими габаритами.

Внутрипольный (встраиваемый) конвектор

Дизайн существенно варьируется, есть даже конвекторы скамеечного типа. Они удобны, когда требуется оборудовать:

• частные сауны;
• мини-бассейны;
• рекреации для ожидания посетителей;
• спортивные залы.

Регулировочный клапан, установленный на соединительном узле, дает возможность снизить проходную способность теплоносителя. Когда прогретая вода проходит по системе через небольшие проходы конвекторов, она больше отдает тепла. Перед покупкой желательно подробно ознакомиться с возможностями оборудования разного типа, чтобы не ломать голову над решением задачи, когда решение – на поверхности.

Какой конвектор выбрать для частного дома

Выбирая обогреватель для частного дома, необходимо ориентироваться:

• на мощность оборудования;
• на торговую марку;
• на тип управления;
• на наличие дополнительных функций;
• на дизайнерские особенности.

Электронное управление ковнектором так же поможет вам сэкономить, а пуль дистанционного управления добавит удобства в использовании.

Про мощность оборудования и снижение тепловых потерь мы уже поговорили. Что касается торговых марок, то мы рекомендуем покупать продукцию известных брендов – лучше немного переплатить, чем страдать от постоянно ломающихся конвекторов от малоизвестных производителей.

Также желательно выбрать электрические конвекторы с электронным управлением. Механическое управление не отличается особой точностью, что влечет за собой дополнительные расходы на обогрев. Что касается электроники, то она обеспечивает соблюдение заданного температурного режима с точностью до 0,5 градуса. Благодаря этому затраты на электроэнергию будут уменьшены.

Дополнительные функции – это таймеры, пульты дистанционного управления, наличие встроенного увлажнителя воздуха, работа по заданной программе и многое другое. Все эти опции несколько увеличивают стоимость оборудования, но обеспечивают комфорт при его эксплуатации

Если вы планируете обогревать загородное жилище, рекомендуем обратить внимание на наличие защиты от замерзания – эта функция позволит сэкономить электроэнергию в те дни, когда вас не бывает дома (например, вы проживаете за городом только в выходные)

Еще одна рекомендация – покупайте конвекторы с возможностью напольной установки. Тем самым вы сможете скорректировать зону обогрева в особо холодные дни с сильными заморозками. Для помещений с дизайнерской отделкой рекомендуем покупать устройства с привлекательным дизайном, например, со стеклянной передней панелью.

Классификация водяных конвекторов

Современные водяные конвекторы для отопления делится на виды, указывающие на технические характеристики. Причем разобраться во всех особенностях несложно, так как они отличаются всего по двум параметрам: виду конвекции и способу установки.

У отопительных приборов водяного типа конвекция может быть:

• принудительной;
• естественной.

Все оборудование с естественной конвенцией обладает меньшей мощностью, стоимостью и подходит для обогрева разнообразных небольших помещений с невысокими потолками.

Кроме того, оно нередко используется в качестве вспомогательного для отопления больших помещений, таких как магазины, или со значительной площадью остекления. Для решения указанных задач конвекторы устанавливаются у дверных проемов, окон.

Настенный конвектор с естественной конвенцией самый востребованный вид для установки в жилых комнатах и офисах

Наличие принудительной конвенции подразумевает, что отопительный прибор оснащен вентилятором, который ускоряет процесс циркуляции воздуха, а, следовательно, и скорость его нагрева, что обеспечивает быстрый обогрев даже крупных торговых и производственных помещений.

А также изделия этого вида успешно используются для отопления ресторанов, офисов, бассейнов и различного жилья со сложной конфигурацией. Они создают эффективную систему отопления в случаях, когда с помощью других видов оборудования это сделать затруднительно, например, при установке традиционных радиаторов.

Дополнительно конвекторы делят по способу установки. В таком случае выделяют следующие виды:

• настенные, в последнее время нередко используются их разновидность — потолочные приборы;
• напольные;
• встраиваемые в пол, иногда оборудование монтируется вместо плинтусов.

В любом из случаев изделия возможно использовать как часть централизованных и автономных систем отопления, а теплоносителем является исключительно жидкость. А также каждый современный прибор может применяться в основной или вспомогательной сети.

Обзор отзывов

Одним из эффективных способов определения наиболее популярных, надежных и производительных образцов отопительной техники является анализ отзывов реальных владельцев устройств и опытных специалистов. Именно подобный подход предоставляет реальную возможность выявить наиболее значимые преимущества и недостатки как конкретных моделей, так и систем в целом. Стоит заметить, что на сегодня в сети можно найти не только позитивные, но и отрицательные отзывы о внутрипольных конвекторах.

В частности, пользователи акцентируют внимание на следующих негативных моментах:

• эффективность встраиваемых конвекторов сомнительна из-за низкой теплоотдачи, некоторые утверждают, что установка подобных устройств является практически бесполезной;
• нередко можно встретить отзывы, в которых подобные конструкции называют настоящими пылесборниками (вся пыль при этом в процессе конвекции, особенно принудительной, поднимается наружу);
• можно наткнуться на посты, в которых использование рассматриваемых систем отопления характеризуют как хлопотное и дорогостоящее решение, при этом акцент делается на том, что установка внутрипольных отопителей целесообразна только при наличии больших площадей остекления, в других случаях речь идет о бессмысленных переплатах;
• еще одним важным моментом для многих является стоимость конвекторов, чаще всего сравнивают затраты на монтаж и обслуживание встраиваемых устройств и теплого пола.

Невзирая на все перечисленное, можно без особого труда найти и множество положительных отзывов

Сторонники данной технологии обращают внимание на функциональность, производительность и эстетичность. Стоит отметить, что подобные системы достаточно давно и успешно эксплуатируются в Соединенных Штатах и Канаде

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели.

Об устройстве и монтаже внутрипольных конвекторов смотрите в следующем видео.
