Канальная и бесканальная система вентиляции
В зависимости от того, к какой категории относится система вентиляции, следующей характеристикой является метод проектирования. Это канал и безопасность.

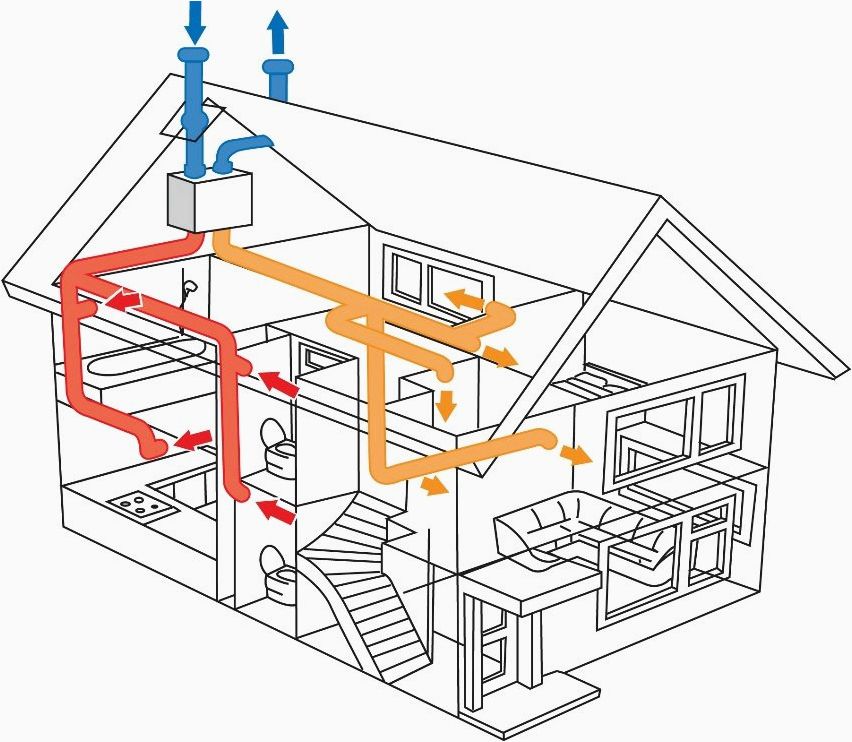

Канальные системы состоят из множества воздуховодов, основная задача которых — транспортировка воздуха. Важными преимуществами таких систем являются их компактные размеры и возможности скрытой установки. Канальная вентиляция позволяет использовать оборудование без необходимости изолировать отдельное пространство. Его можно размещать в нишах, шахтах под подвесными потолками. В основе таких систем лежит оборудование с прямоугольным или круглым сечением. Наиболее популярными сегодня являются установки с прямоугольными секциями.
Функция климат-контроля как часть общей системы вентиляции дома.
В бесканальных системах нет воздуховодов. Она основана на использовании вентиляторов, установленных, например, в стенных проемах. Воздушная масса при такой системе движется через щели, трещины и окна, тем самым поддерживая созданный микроклимат.
Конструкция вентиляционной системы по-прежнему является конфигурационной или моноблочной. Конфигурационная система предлагает дискретный выбор компонентов, из которых она состоит. Это вентиляционные фильтры, шумоглушители, устройства автоматизации и различные типы вентиляторов. Ее плюс в том, что она всегда может проветрить любое помещение. Это может быть и небольшой офис, и просторный зал ресторана. В большинстве случаев такие установки размещаются в отдельных вентиляционных камерах.
Плоскости вентиляционных каналов в помещении
Если проектируется моноблочная система, необходимым требованием является компактность. Это связано с тем, что он должен быть расположен в пределах одного изолированного корпуса. Моноблочные системы поставляются уже в готовом виде и устанавливаются как единое целое.
Чем отличается бытовое и промышленное кондиционирование
К домашнему оборудованию HVAC предъявляется гораздо меньше требований, чем к промышленному и коммерческому. Как правило, прибор должен уметь эффективно нагревать или охлаждать небольшую комнату или соседние комнаты
Для крупных промышленных зон, крупных торговых центров, спортивных комплексов, спа, ресторанов важно, чтобы система кондиционирования воздуха была мощной и охватывала как можно больше места. Ниже мы подробнее рассмотрим, как работают системы кондиционирования
Общепринятая классификация климатических систем:
- «Комфортные» кондиционеры: специалисты часто используют это название для обозначения бытовой техники для жилых помещений и офисов. Их задача — поддерживать оптимальный микроклимат.
- технологические модели используются на промышленных предприятиях и обладают расширенным функционалом. Они позволяют задать определенные характеристики воздуха, необходимые для правильного выполнения технологического процесса как во всем помещении, так и в отдельном месте.
В зависимости от показателей мощности различают бытовые и коммерческие системы. Первые имеют низкую производительность, достаточную для обслуживания относительно небольшого пространства. Последние рассчитаны на большие площади. Они позволяют контролировать параметры очистки, скорость воздуха и гибко настраивать их для каждого места.
Кроме того, по конструкции оборудование классифицируется:
- Моноблок — простейшие устройства с функциональным блоком. Продаются модели окон, крыш, мебели.
- Мульти-юнит: в состав входит не менее двух модулей. Внутреннее оборудование располагается прямо в помещении, наружный блок обычно устанавливается на фасаде здания.
Основным отличием оборудования разных классов являются силовые характеристики:
- до 8 кВт — бытовые;
- 8-20 кВт — полупромышленные;
- свыше 20 кВт — промышленные.
Вышеперечисленные типы кондиционеров предлагаются в различных вариантах мощности и подбираются индивидуально в зависимости от площади помещения.

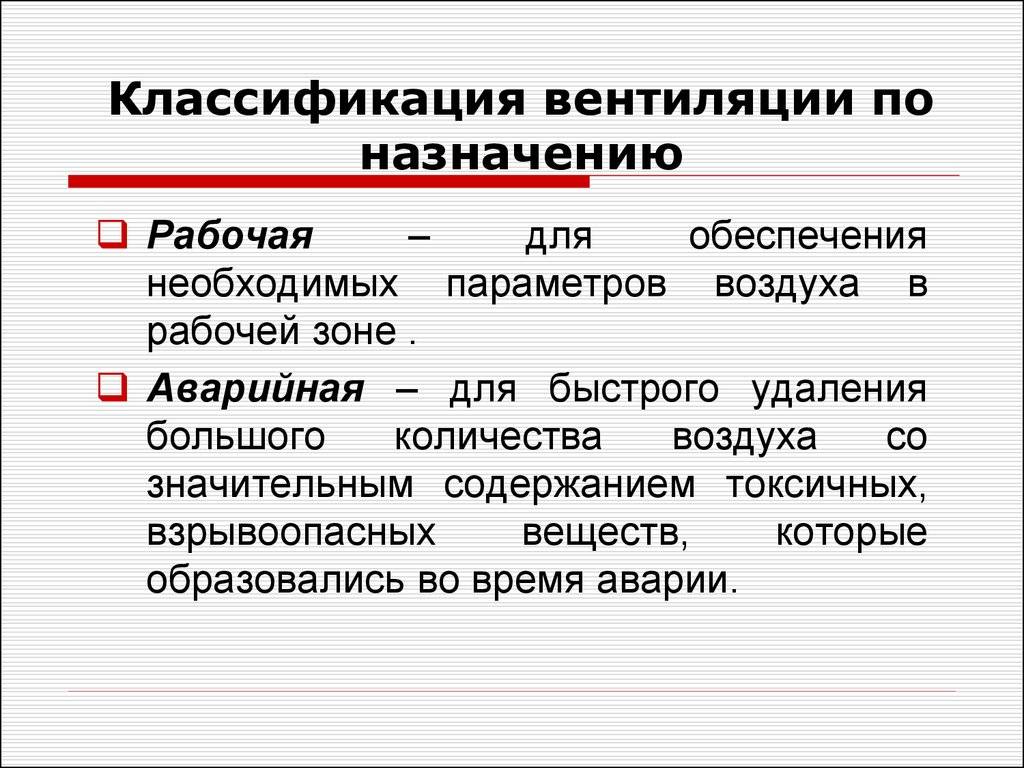

2 Классификация систем вентиляции
Системы вентиляции классифицируются по следующим основным признакам:
- по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
- по назначению — приточная или вытяжная;
- по зоне обслуживания — местная или общеобменная;
- по конструктивному исполнению — наборная или моноблочная.
2.1 Естественная и механическая вентиляция
Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.
В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.
На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.
В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.
2.2 Приточная и вытяжная вентиляция
Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».
В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).
2.3 Наборная и моноблочная системы вентиляции
Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.
Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Механическая система
Главное отличие механической вентиляции от естественной заключается в том, что ее функционирование осуществляется с помощью специального оборудования, в ряде случаев — электрического вентилятора.
Вентиляторы бывают следующих видов:
- радиальные — движение функционального колеса производится в одной плоскости с потоком воздушных масс;
- осевые — движение функционального колеса происходит перпендикулярно воздушному потоку.
Существует следующая классификация систем механического типа:
- вытяжные;
- приточные;
- комбинированные (соединяют в себе две вышеуказанные системы).
И если первые два пункта классификации можно увидеть и при естественной вентиляции, то последний пункт присущ только механическим вентиляционным устройствам.
Действие механической вентиляции основано не только на функционировании электрических вентилирующих устройств, но и включает в себя следующие компоненты:
- фильтрационные устройства;
- нагревающие элементы (могут функционировать от электричества или от воды);
- насосы теплового типа;
- несколько клапанов, демпферов и решеток.
Все эти компоненты требуются для регулировки потока воздушных масс, а также их очищения и нагрева.
- сборная — подбор вентилятора и остальных компонентов производится отдельно друг от друга, а их сборка осуществляется непосредственно на объекте;
- моноблочные — сборка всех элементов вентиляции осуществляется непосредственно на заводе, а потом в готовом виде поставляется на объект.
Первая разновидность вентиляций является более дешевой, но вот моноблочные системы гораздо удобнее при установке, к тому же они не нуждаются в дополнительных настройках, и их поставка чаще всего производится с уже встроенной автоматикой.
Принцип работы систем вентиляции
Системы вентиляции основаны на принципе обмена воздуха в помещении с целью поддержания оптимальных параметров воздушной среды. Основные принципы работы систем вентиляции зависят от типа установки.
Механические системы вентиляции работают на основе принудительной циркуляции воздуха. Воздух отбирается извне или из других помещений и пропускается через специальные фильтры для очистки от пыли и загрязнений. Затем оснащенные вентиляторами системы перекачивают воздух внутрь помещения, создавая приток свежего воздуха. Одновременно с этим, используя вытяжные вентиляторы, из помещения вытягивается загрязненный воздух.
Натуральные системы вентиляции опираются на принцип физических свойств воздуха – его перемещение под воздействием разности температур и давления. Для этого в помещение устанавливаются специальные воздуховоды и отверстия, создающие естественную циркуляцию воздуха. Теплый воздух имеет низкую плотность и поднимается вверх, а холодный воздух опускается вниз, что обеспечивает приток свежего воздуха сверху и вытяжку загрязненного воздуха снизу.
Гибридные системы вентиляции комбинируют в себе преимущества и механических, и натуральных систем. Они используют механическую приточную вентиляцию для обеспечения достаточного количества свежего воздуха, а также натуральную вытяжную вентиляцию для удаления загрязненного воздуха.
Важно знать, что каждый тип системы вентиляции имеет свои достоинства и недостатки, которые необходимо учитывать при выборе оборудования. Комплексный анализ требований помещения, его функциональности и потребностей пользователей поможет определить оптимальную систему вентиляции для каждого конкретного случая
Механическая вентиляция
Преимущества механической вентиляции:
| 1. | Высокая эффективность вентиляции, которая позволяет достичь оптимального уровня воздухообмена. |
| 2. | Автоматическое регулирование потока свежего воздуха и отработанного воздуха в соответствии с установленными параметрами. |
| 3. | Возможность фильтрации воздуха, что помогает улучшить его качество и защитить помещение от пыли, пыльцы и других загрязнителей. |
| 4. | Удобство использования и возможность автоматизации системы, что позволяет настроить вентиляцию в соответствии с индивидуальными потребностями. |
Недостатки механической вентиляции:
| 1. | Высокие затраты на установку и обслуживание системы из-за необходимости использования специализированного оборудования и системы каналов. |
| 2. | Некоторые модели механической вентиляции могут создавать дополнительный шум. |
| 3. | Зависимость от электроснабжения, что может вызвать проблемы при отключении электричества. |
Как можно классифицировать системы промышленной вентиляции
Системы промышленной вентиляции можно классифицировать по трем признакам.
По принципу работы: естественные и механические.
Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.
Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.
Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.
Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.
Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.
Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.
Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.
Особенности приточной промышленной вентиляции
При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.
Особенности вытяжной промышленной вентиляции
В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.
Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.
Особенности приточно-вытяжной промышленной вентиляции
При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.
При перемешивании чистый воздух подается в помещение с верхних точек, перемешивается с отработанным и выводится через воздухораспределительные решетки.
При вытеснении снизу подается чистый воздух, вытесняет отработанный и удаляется через воздухораспределительные решетки.

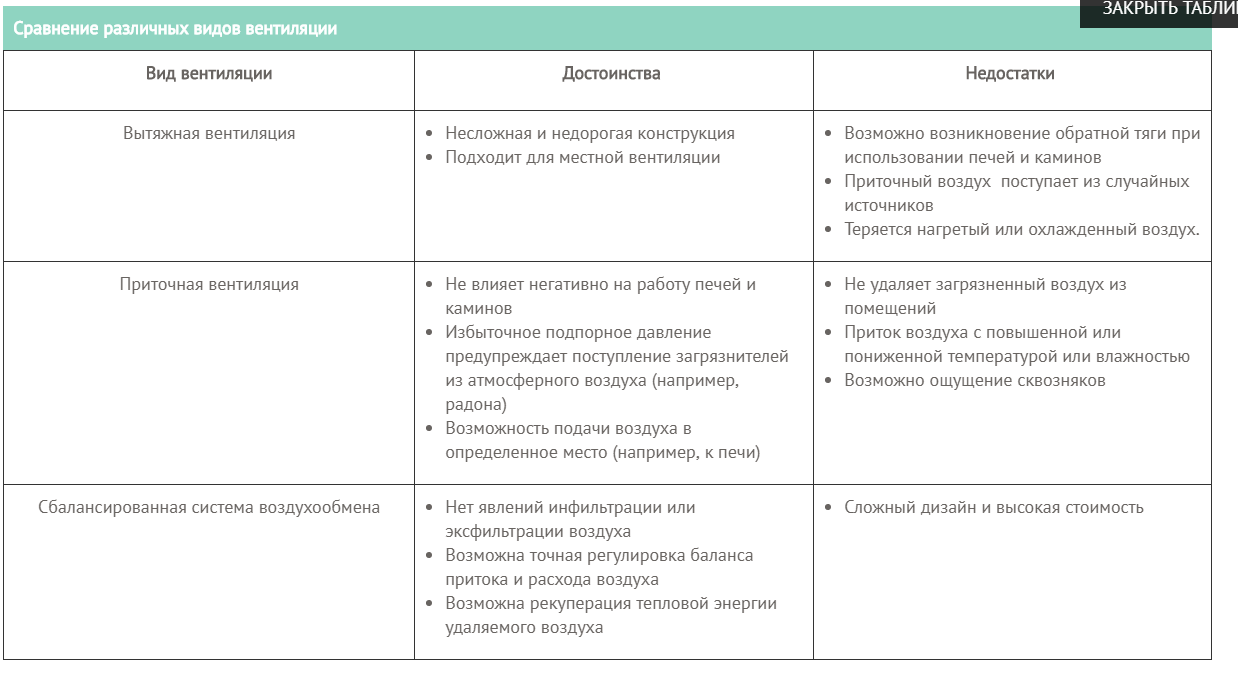

Приточная и вытяжная вентиляция
| Другие публикации TopClimat.ru по теме | |
 | Приточно-вытяжные установки для дома – что следует знать перед тем, как выбирать |
| Приточный клапан или проветриватель – зачем нужен, как выбрать |
Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке – очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту “хлопающих дверей”.
В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).
Вентиляция кухни
Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:
Строение вентиляции для кухни
- Подвесные;
- Встраиваемые;
- Каминные.
Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.
Характеристики вентиляции
Эффективность естественной вентиляции определяется скоростью ветра снаружи, а также температурой. Вследствие этого такая система не всегда имеет возможность обеспечить надлежащий уровень воздухообмена.
Поэтому там, где существует необходимость быстро вывести определенное количество воздушной смеси, а на ее место подать столько же свежей, часто применяется местная вентиляция с механическим типом работы. При использовании такого устройства в нужное место приводиться свежий воздух заданной влажности и температуры, полностью отвечающим необходимым нормам и требованиям.
Вытяжная вентиляция выводит некачественный воздух даже на большие расстояния, прежде чем попасть в атмосферу смесь поддается очистке.
Механические системы очистки воздуха для передачи его на расстояния оснащены некоторыми важными компонентами:
- вентиляторами и электромоторами, что обеспечивают передачу смеси;
- нагревателями и улавливателями пыли для проведения требуемой обработки смеси;
В результате этих свойств, вытяжные устройства подразумевают достаточно высокие энергетические затраты. Но подобные системы оперативно удаляют и подают воздушную смесь в локальные зоны в любых условиях. Если есть необходимость, воздушная смесь поддается некоторым типам дополнительной обработки – повышению влажности, охлаждению или нагреванию, очистке.
Заключение
Систему не всегда стоит обустраивать сразу со всеми решениями, которые существуют на рынке. Выбор определяют потребности заказчика и возможности мастера, отвечающего за решение проблемы. Предварительные точные расчёты помогают избежать переплат. Так будет проще определиться с тем, какие именно функции самые важные для того или иного дома, квартиры
Важно обращать внимание не только на личный уют, но и поддержание здоровой обстановки в целом. Свежий воздух укрепляет иммунитет, избавляет от большого количества негативных эффектов. Правильная организация самих систем тоже имеет значение
Правильная организация самих систем тоже имеет значение
Правильная организация самих систем тоже имеет значение.
