Силовые вилки Энергия

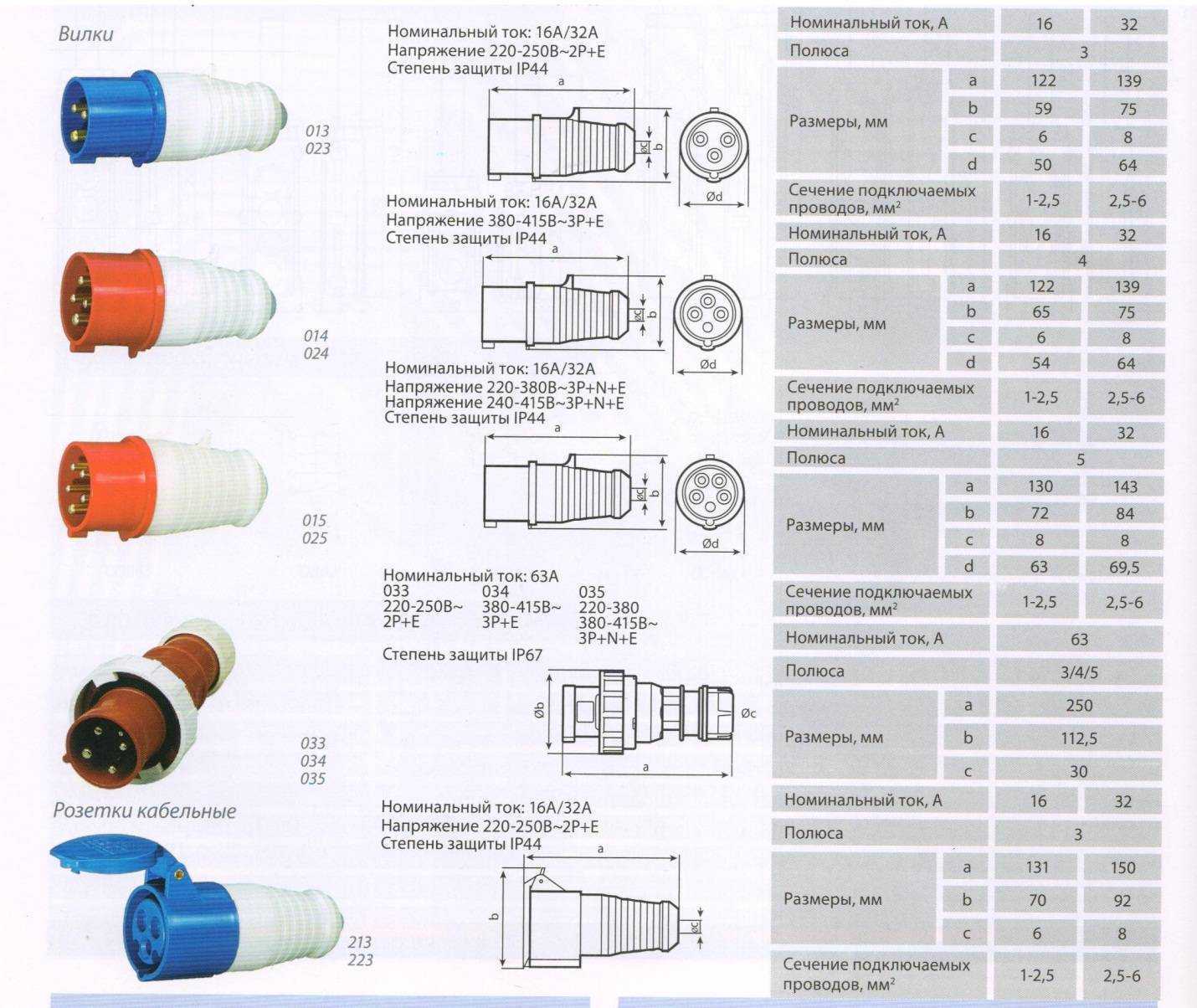

Силовая вилка Энергия 013 (16А, 2P+PE)
Трёхконтактная силовая вилка (2P+PE), рассчитанная на напряжение 220-250 В и максимальный ток 16А. Степень защиты IP44. Габаритные размеры: 122х59х50 мм. Сечение подключаемых проводов: до 2,5 кв. мм.
Силовая вилка Энергия 023 (32А, 2P+ PE )
Трёхконтактная силовая вилка (2P+PE), рассчитанная на напряжение 220-250 В и максимальный ток 32А. Степень защиты IP44. Габаритные размеры: 139х75х64 мм. Сечение подключаемых проводов: до 6 кв. мм.
Силовая вилка Энергия 014 (16А, 3P+PE)
Четырёхконтактная силовая вилка (3P+PE), рассчитанная на напряжение до 415 В и максимальный ток 16А. Степень защиты IP44. Габаритные размеры: 122х65х54 мм. Сечение подключаемых проводов: до 2,5 кв. мм.
Силовая вилка Энергия 024 (32А, 3P+PE)
Четырёхконтактная силовая вилка (3P+PE), рассчитанная на напряжение до 415 В и максимальный ток 32А. Степень защиты IP44. Габаритные размеры: 139х75х64 мм. Сечение подключаемых проводов: до 6 кв. мм.
Силовая вилка Энергия 015 (16А, 3P+PE+N )
Пятиконтактная силовая вилка (3P+PE+N), рассчитанная на напряжение до 415 В и максимальный ток 16А. Степень защиты IP44. Габаритные размеры: 130х72х63 мм. Сечение подключаемых проводов: до 2,5 кв. мм.
Силовая вилка Энергия 025 (32А, 3P+PE+N )
Пятиконтактная силовая вилка (3P+PE+N), рассчитанная на напряжение до 415 В и максимальный ток 32А. Степень защиты IP44. Габаритные размеры: 143х84х70 мм. Сечение подключаемых проводов: до 6 кв. мм.
Силовая вилка Энергия 033 (63А, 2P+PE)
Трёхконтактная силовая вилка (2P+PE), рассчитанная на напряжение до 250 В и максимальный ток 63А. Степень защиты IP67. Габаритные размеры: 171хØ170 мм. Сечение подключаемых проводов: до 25 кв. мм.
Силовая вилка Энергия 034 (63А, 3P+PE)
Четырёхконтактная силовая вилка (3P+PE), рассчитанная на напряжение до 415 В и максимальный ток 63А. Степень защиты IP67. Габаритные размеры: 171хØ170 мм. Сечение подключаемых проводов: до 25 кв. мм.
Силовая вилка Энергия 035 (63А, 3P+PE+N )
Пятиконтактная силовая вилка (3P+PE+N), рассчитанная на напряжение до 415 В и максимальный ток 63А. Степень защиты IP67. Габаритные размеры: 171хØ170 мм. Сечение подключаемых проводов: до 25 кв. мм.
Устройство электрической розетки
Обыкновенная электророзетка состоит из пластиковой передней панели и диэлектрического основания (термоустойчивый пластик или керамика) с контактами и разъемами для подсоединения штепселей вилки. Пластиковое основание очень не дорогое и очень прочное, керамика более дорогостоящая и более непрочная. Кол-во контактов и их форма зависит от типа электрической розетки (для однофазной или трёхфазной системы электроснабжения, с заземлением либо же без) и страны, в которой она применяется.
Материалы контактов
Электрические контакты могут быть изготовлены из нескольких различных материалов:
- латунь (для помещений с нормальным уровнем влаги);
- луженая латунь (для большой влажности);
- бронза (для любых эксплуатационных условий).
Самые капризные — латунные контакты без напыления. Цвет металла светло-жёлтый с выраженным блеском. В условиях большой влажности они быстренько окисляются, что приводит к ухудшению контакта. Также латунь плохо пружинит, благодаря чему по истечению определенного времени контакт ослабляется. Для устранения данного плохого качества, электрическая розетка с латунными контактами имеет дополнительные пружинящие лепесточки, которые поджимают контактные пластины.
Луженая латунь имеет белый матовый цвет. За счёт покрытия для защиты она меньше окисляется, лучше пружинит и держит форму. Такие контакты ставят в большинстве случаев в электророзетках, предназначенных для помещений где есть влага и для улицы.
Электрические розетки с бронзовыми контактами встречаются редко, а распознать их можно по большой цене. Бронзовые контакты тоже жёлтые, но матовые и намного темные. Бронзовые контакты отлично пружинят, предоставляют качественный контакт длительное время.
Заземляющий контакт
Не считая фазных контактов в розетке может быть заземляющий контакт. Он требуется при подсоединении:
- мощной техники;
- техники, требовательной к качеству электрического питания (с электронным управлением);
- оборудования в рабочем цикле которой применяется вода (к примеру, посудомойки и машины стиральные).
Более того, электрические розетки с заземлением должны ставиться в помещениях с высокой влагой, на улице — такое требование электрической безопасности. Наличие работающего заземления — безопасность ваша и вашего семейства.
Розетки без заземления допустимы только в сухих помещениях, причем включать в них можно обычные устройства типа ламп настольного типа, увлажнителей воздуха, маломощных обогревателей масляного типа, конвекторных обогревателей и т.д. Они интересны чуть меньшей стоимостью, и меньшей «глубиной», из-за чего во время установки необходимо делать под них меньшие отверстия. Однако, как бы интересны они ни были, компьютер и непростую технику, потребляющую мало электрической энергии, но требовательную к качеству электрического питания, включать нужно уже в розетки с заземлением. Не считая защиты от поражения электрическим током, заземление еще отводит статику, которая может быть смертельной для электроники.
Подключение проводов
К контактным пластинам провода подключаются с помощью винтов или безвинтовых зажимов (прижимные контакты дают возможность произвести быстрое подключение без применения отвертки).
Винтообразные соединения розеток можно поделить на 2 типа:
- С возможностью крепление конца провода в виде петли. Обеспечивает совершенное винтовое соединение, настолько велика площадь касания проводника с контактной площадкой.
- С возможность крепления только прямого конца.
Во время установки розеток первого типа, уйдет времени больше, так как необходимо делать петлю (хорошо применять круглогубцы), полностью откручивать винты чтобы ее надеть, а потом скручивать узел. С розетками второго типа все просто — вставили зачищенный кабель в контакт, а потом затянули винт с помощью отвертки.
При эксплуатировании розеток, контакты подвержены процессу нагревая/остывания, что приводит к поэтапному ослаблению винтового контакта. Благодаря этому, винты нужно натягивать с периодичностью 1 раз в пол года.
Электрические розетки с прижимной фиксацией проводников, дают возможность произвести подключение очень быстро. Зачищенный конец провода ставится в гнездо до конца. В гнезде есть плоскопружинный зажим (подпружиненный контакт), который надежно зажимает проводник. За счёт силы упругости пружины, контакт регулярно остается хорошим. Аналогичные клеммы называют еще автоматизированными.
https://youtube.com/watch?v=Ssstajun2B0
Потому как в современных жилищах розетки очень часто соединяются в блоки, то для параллельного из подсоединения предусматривается пожильный ввод проводов — для перемычек учтены некоторые отверстия.
Тип В
Данный тип также как и предыдущий, используется в Канаде и США, а также в Японии. Именно эти розетки и вилки применяются для подключения мощных бытовых приборов, с потреблением тока до 15 А. Данный тип, помимо обозначения В, в некоторых каталогах также обозначают Class I или по международному коду NEMA 5-15. Можно сказать, что в Канаде и США тип В пришел на смену типу А. В старых домах, конечно по прежнему распространен старый тип А, без контакта «заземления» по середине, а в новостройках вы вряд ли встретите что-то кроме типа В. Промышленностью давно уже выпускаются электроприборы только с современной вилкой типа В, поэтому не редкость увидеть в старом доме современный электроприбор, но со спиленным третьим выводом, чтобы можно было подключить его к старой электрической розетке.
Виды выключателей
Выключатели представляют собой коммутационные устройства с ручным управлением и используются для включения и выключения освещения. Они обладают различной конструкцией и функциями, что и обусловило подразделение их на виды.
Выключатели со встроенным датчиком движения
Выключатели с датчиком движения в основном применяются на лестничных пролётах и при создании сетей уличного освещения. Они достаточно просты в эксплуатации: для того чтобы начать использовать эти устройства, достаточно установить и настроить их согласно инструкции.
Внешний вид выключателей, оснащенных датчиком движения, может отличаться, функционально же они очень похожи
Основу выключателей с датчиком движения составляют электронные компоненты, которые в постоянном режиме анализируют изменения, происходящие в уровне освещённости объекта (квартиры, улицы или дома), а также любые движения в зоне функционирования датчика.
Принцип работы выключателей с датчиком движения
Работа выключателя с датчиком движения основана на постоянном сканировании инфракрасного (ИК) излучения, охватываемого полем видимости датчика (сенсора), который обычно изготавливается из пироэлектрических материалов. В основном такие выключатели обладают широким углом обзора и устанавливаются на потолках. Помимо отслеживания присутствия живых объектов они обладают возможностями, позволяющими изменять интенсивность освещения, а также могут использоваться в различных системах внутренней безопасности.
Датчик выключателя включает освещение при появлении движущихся объектов в зоне его действия
Дистанционные выключатели
Дистанционный выключатель представляет собой набор, состоящий из компактного блока управления и ПДУ (их может быть несколько). Само устройство по внешнему виду довольно похоже на простой выключатель плоского типа. Отличительной чертой дистанционного выключателя является простота монтажа, так как для того, чтобы его установить, не нужно производить подготовительные работы (штробить или сверлить стены), проводить скрытую проводку. Достаточно всего лишь подобрать удобное место, взять несколько саморезов и двухсторонний скотч и прикрепить устройство.
Установка дистанционного выключателя не требует проведения сложных электромонтажных работ
Принцип работы дистанционных выключателей
Работа дистанционных датчиков основывается на принципе приёма/передачи. Пользователь нажимает кнопку включения на пульте, тем самым создавая радиосигнал, который далее принимает реле, замыкающее или размыкающее — в зависимости от команды, подающейся с ПДУ — цепь на фазе, подводящуюся к источнику света. В зависимости от состояния цепи и происходит включение и выключение света. Зона покрытия напрямую зависит от конструктивных особенностей жилого помещения, а также от материалов, которые были использованы при строительстве. В основном зона покрытия дистанционных датчиков составляет от 20 до 25 м. Питание передатчиков осуществляется с использованием обычных батареек на 12 В (обычно хватает на 5 лет).
Видео: дистанционный выключатель
Сенсорные выключатели
Небольшие и компактные устройства, конструктивно выполняемые из нескольких сенсорных панелей, что упрощает их использование. Для того чтобы воспользоваться выключателем этого вида, достаточно один раз коснуться его экрана.
Сенсорные выключатели работают от лёгкого прикосновения пальца
В состав таких выключателей входят:
- сенсорная панель (элемент, который реагирует на касание и инициализирует отправку команды для последующей обработки);
- микросхема управления (занимается обработкой и преобразованием команды);
- коммутационная часть (обеспечивает силовые переключения).
За счёт использования электронных компонентов можно дистанционное управлять приборами освещения и подключать дополнительные элементы: датчики движения, температуры и освещённости.
Сенсорные выключатели могут комплектоваться пультом дистанционного управления
Видео: сенсорный выключатель
Перед тем как приобрести выключатель того или иного вида, следует ознакомиться с критериями выбора, которые будут описаны ниже.
Технические параметры силовых кабельных вилок
Выбирая лучшее из лучшего, обратите внимание на модели серий PCE и DKC. Они изготовлены из современных, высокотехнологичных материалов и надёжно защищены от возгорания
Их главное преимущество — увеличенный срок службы. При этом цена на хорошо зарекомендовавшую себя продукцию остаётся в рамках среднего ценового диапазона. А потому такие вилки заслуженно пользуются популярностью.
Если вилка силовая кабельная будет использоваться вместе с мобильным или стационарным оборудованием вне пределов помещения, особое внимание стоит обратить на пыле- и влагоустойчивость конструкции. Дополнительную прочность соединению придают герметичные резиновые и полиамидные корпуса для подключения одно- или трёхфазной линии
В каталоге Contactica вилки промышленные силовые представлены в широком ассортименте:
- однополюсные и многополюсные, в том числе на 5 и более контактов;
- рассчитанные на силу тока 16А, 20А, 25А, 32А, 40А, 63А и 125А;
- со степенью защиты IP44, IP54 и IP67;
- для работы в сети на 220В или 380В;
У нас можно купить вилки штепсельные, панельные, настенные, контейнерные, фланцевые; изделия для скрытой проводки стандарта СЕЕ с блокировкой, в том числе для эстрадных и стационарных розеток ССИ-413, 414, 415 и 423 (2P и 3Р + PЕ).
Все изделия, представленные в каталоге, произведены на современном оборудовании из безопасных для здоровья материалов. Подтверждают это сертификаты соответствия стандартам IEС 309-1 (ГОСТ Р 51323.1-99), IEС 309-2 (ГОСТ Р 51323.2-99).
Мы предлагаем:
- Силовые вилки из каучука. Оптимальны для наружной и внутренней проводки, не поддерживают горение, надёжно защищают контакты от коррозии и обеспечивают устойчивость соединения к низким температурам.
- Вилки CEE c корпусом из полиамида (РА6). Отличаются повышенной прочностью, безразличны к воздействию воды и химических соединений. Благодаря этому могут применяться для подключения сварочных аппаратов, бурильных и других мобильных промышленных установок.
Каждая, предлагаемая Contactica, вилка силовая кабельная прошла тестирование на устойчивость к ударам, разрывам и истиранию и выгодно отличается от аналогов долговечностью. В наличии модели с винтовыми клеммами, латунными и никелевыми контактами — всё это обеспечивает изделию высокие антикоррозийные свойства.

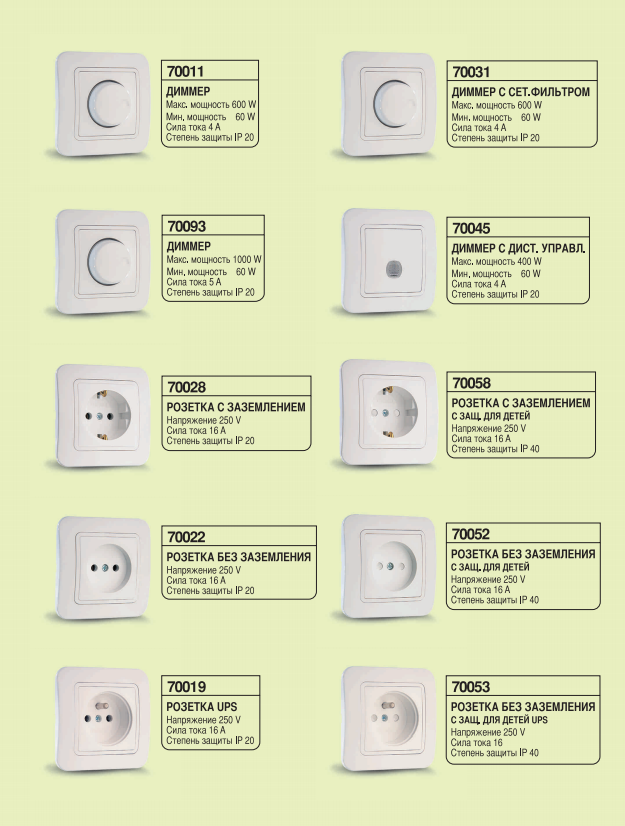

Виды розеток
Для начала разберемся, что такое штепсельная силовая розетка и чем она отличается от слаботочной. Силовая штепсельная розетка это электроустановочное изделие с разъемами под штыри штепсельной вилки, предназначенное для подключения к сети электроприборов. Изделия этой категории различаются сферой применения и характеристиками:
для сетей переменного (номинальный ток 16 А) и постоянного (10 А) тока;
бытовые (220 В) и промышленные (220 и 380 В).

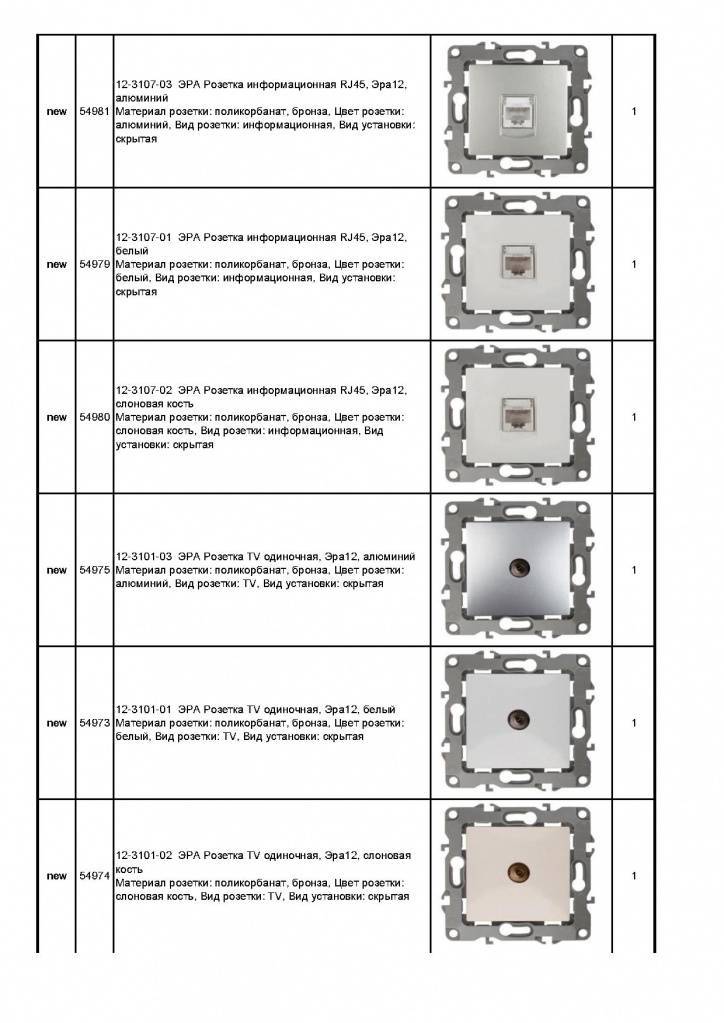

Слаботочные предназначены для слаботочных сетей, по которым проводятся информационные токи низкого напряжения (12 или 24 В), сила тока измеряется в миллиамперах. Их еще называют сигнальными и подразделяют на компьютерные, телефонные, телевизионные, мультимедийные, акустические.
Штепсельные розетки классифицируются по ряду признаков:
По способу монтажа:
внутренние (скрытой установки), подсоединяются к скрытой проводке, утапливаются в стену, обычно монтируются с применением установочной коробки;
внешние (наружной установки), монтируются поверх стены с использованием подрозетника или прокладки;
модульные (для монтажа на DIN-рейку).
Наружная установка штепсельных розеток проще, но такие модели сильно выступают из стены, что не всегда удобно.
По электросхеме:
двухконтактные (без заземления);
трехконтактные (с заземлением), обеспечивают защиту от поражения током в результате пробоя на корпус электроприбора
Трехконтактная штепсельная розетка это изделие, уместное только в домах и квартирах, где сеть имеет провод заземления, который подсоединяется к заземляющему контакту. В большинстве многоквартирных домов на постсоветском пространстве об организации системы заземления стали заботиться только в последние годы прошлого века. Так что в старых квартирах устанавливать трехконтактные розетки бессмысленно, разве что предварительно реконструировать сеть в масштабах квартиры.
По количеству колодок наиболее распространенные варианты – одинарная (одноместная) и двойная (двуместная) розетки, реже встречаются тройные, четверные и даже пятиместные. Сколько колодок, столько и пар штепсельных разъемов, следовательно, столько электроприборов можно одновременно подключить. Пара разъемов обычно располагается параллельно или перпендикулярно земле, реже под углом 45°. Конфигурация разъемов соответствует конфигурации штырей вилок, она отличается большим разнообразием, в разных странах действуют свои стандарты. У нас чаще всего встречаются такие разновидности:
отечественный стандарт – цилиндрические штыри диаметром 3,5 мм;
евростандарт – цилиндрические штыри диаметром 4,5-5 мм;
американский стандарт – плоские штыри-пластины.
Различаются розетки исполнением, особенностями конструкции, наличием дополнительных элементов. В ванной комнате и других помещениях с повышенным уровнем влажности используются устройства с гидробарьером (мембрана, резиновые кольца), который предотвращает проникновение воды к контактам, и с внутренним фланцем для отвода влаги. Герметичные модели востребованы в частном секторе, где нередко осуществляется установка штепсельных розеток и выключателей снаружи дома, и необходимо защитить их от осадков, загрязнений. Они обычно имеют крышку, которая может быть подпружиненной, но наличие крышки еще не означает повышенную степень пылевлагозащиты.
Семьи с маленькими детьми часто приобретают розетки со шторками. Это такое защитное приспособление, благодаря которому ребенок не может засунуть в разъем гвоздь или пальцы. Шторки бывают поворотными и поднимающимися (подпружиненными), они закрывают разъемы, а открываются только под давлением штырей вилки, причем обоих одновременно. Если вилка входит довольно туго, а розеткой часто пользуются, она расшатывается в своем гнезде. Для предотвращения таких ситуаций выпускают устройства с клавишей-выталкивателем вилки. Идеальная для подключения электроемких приборов типа стиральной машины, бойлера в условиях повышенной влажности штепсельная розетка это модель с встроенным устройством защитного отключения (УЗО).
При выборе розетки нужно в первую очередь обращать внимание на ее технические характеристики: номинальный ток и его тип (постоянный или переменный), номинальное напряжение, степень защиты (IP20 – обычные, IP44 – пылевлагозащищенные), наличие-отсутствие заземления. Эти характеристики нужно соотнести с параметрами сети, назначением изделия
Дизайн и второстепенные особенности конструкции (выталкиватель, подсветка, крышка) тоже имеют значение, но не столь важное
Как заменить подрозетник при этом не испортив обои?
Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.
Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.
Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.
И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.
Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».
Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.
Андрей Белый. REMONT-EKSPERT.RU
При использовании материалов AXIOMPLUS.COM.UA
Все права защищены. Копирование разрешено только с ссылкой на первоисточник
Устройство бытовых розеток
Бытовая розетка — это оконечный элемент электросети, позволяющий потребителям использовать электроэнергию для подключения существующих приборов и оборудования.
Все бытовые розетки (независимо от типа) состоят из трех основных частей:
Основание, которое служит для крепления двух оставшихся частей (токопроводящей и крепежной арматуры и лицевой панели). Он изготовлен из керамики или пластика
Керамические основания более устойчивы к возгоранию и способствуют большему отводу тепла, но они более хрупкие и требуют осторожного монтажа. Пластиковые основы более устойчивы к механическим повреждениям, но склонны к ожогам.Все остальные части розетки устанавливаются на основание розетки
Токопроводящие элементы, которые фактически служат для питания бытовой техники
Они сделаны из латуни и бронзы. Контакты из бронзы (используются очень редко) лучше проводят электрический ток, но их стоимость намного выше латунных. Для бытовых розеток часто используют латунные контакты. Обычные латунные проводящие элементы довольно быстро окисляются и разрушаются, особенно при взаимодействии с кабелями с алюминиевыми проводниками, и это является серьезным недостатком. На практике в большинстве случаев используются контакты из луженой латуни, лишенные описанного недостатка.Токопроводящие элементы часто делают из латуни
Передняя панель, защищающая токопроводящие части розетки от несанкционированного вмешательства. Панели изготовлены из поликарбоната низкого горения. Вы можете выбрать фасадные панели из других материалов, таких как дерево и металл, что позволяет использовать розетки не только по прямому назначению, но и как дополнительный элемент интерьера. Кроме того, на некоторых панелях предусмотрена возможность установки съемных декоративных элементов.Лицевые панели современных розеток могут быть выполнены из разных материалов, например из дерева
Классификация по типу монтажа
По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.
Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.
Пример внешней розетки на четыре гнезда
Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.
Пример внутренней (встраиваемой) розетки
Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.
На фотографиях выше пример выдвижных розеток
