Какие бывают светодиоды
Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.
Светодиоды вполне могут заменить обычные лампы накаливания
Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.
Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).
В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.
Применение светодиодной подсветки в интерьере кухни
Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.
Для чего можно самостоятельно использовать световые диоды
На самом деле из светодиодов можно сделать множество полезных устройств. Здесь все зависит от навыков начинающего мастера радиоэлектроники и его фантазии. Рассмотрим простейшие варианты некоторых приборов, которые под силу сделать своими руками даже не имея никаких навыков.
Стабилизирующее устройство питания для светодиодов
Понятно, что без стабилизатора работать LED-элементы не могут, а значит, нужно его или купить, или смонтировать собственноручно. Самым простым вариантом будет использовать блок питания от сломанного компьютера. Если же это не подходит, то неплоха и гирлянда для елки китайского производства. Ее контроллер позволит вполне сносно обеспечить питанием 15-20 элементов небольшой мощности.
Такой стабилизатор для светодиодов можно заказать в интернете
Дневные ходовые огни автомобиля
Изготовить ДХО? Нет ничего проще. Используем влагозащищенную (IP66 или выше) ленту. Она проклеивается снизу фары или в удобных местах по переднему бамперу. Припаянные к ней провода заводятся в решетку радиатора. Далее следует подключение, согласно схеме автомобиля, к зажиганию. Места спайки лучше всего обработать силиконовым герметиком – это убережет от окисления.
Мигающая реклама на фасаде магазина
Известно, что мигающая реклама привлекает лучше статичной. Здесь все зависит от пожеланий мастера – как засверлить отверстия в щите и расположить светодиоды. А вот с их соединением придется потрудиться. Как рассчитать сопротивление светодиодов, мы рассмотрим чуть ниже, а вот с распайкой будем разбираться сейчас.
Пример самодельной рекламы из светодиодов
Если мы берем в качестве стабилизатора блок от китайской гирлянды, то первым делом нужно посмотреть, какова его мощность и выходное напряжение, а уже исходя из этого, рассчитываем, количество элементов и схему их спайки. Ее лучше зарисовать на бумаге, чтобы не запутаться.
Светомузыка для праздничного настроения
Для нее понадобится специальное устройство, которое и будет подавать импульсы, исходя из такта музыки. Если нет знаний в области радиоэлектроники, то самому его сделать не удастся, придется приобретать. А в остальном все аналогично предыдущему варианту.
Отвертка-индикатор на LED-элементах
Такое устройство потребует некоторых дополнительных деталей, но в итоге его можно будет сделать без особых усилий. Для тех, у кого ее нет, можем предложить схему, для сборки которой потребуется световой диод, емкостное сопротивление, ограничивающее ток и обычный диод VD1 1N4001, который защитит от обратной полуволны.
Схема индикаторной отвертки на светодиодах
ВИДЫ СВЕТОДИОДНЫХ ЛАМП В ЗАВИСИМОСТИ ОТ ОБЛАСТИ ПРИМЕНЕНИЯ
В зависимости от того, для каких целей применяются лампы, их принято подразделять на следующие виды:
- для дома и офиса;
- для уличного освещения;
- прожекторного типа;
- автомобильные изделия;
- промышленные светильники.
Основное назначение светодиодных изделий первого типа – замена устаревших, неэкономичных ламп накаливания и люминесцентных приборов. LED осветители второго типа широко применяются для подсветки зданий, архитектурных комплексов, а также при ландшафтном дизайне.
Особенность этих ламп – направленность светового пучка, а также высокая степень защиты от пыли и влаги.
Прожекторы на основе светодиодов – новый вид осветителей, используемый более мощные полупроводниковые источники света.
Автомобильные LED лампы выделяют в отдельный класс осветительных приборов, устанавливаемых в салонах авто, а также в стоп-сигналах, в поворотных указателях и в фарах.
Промышленные модели предназначаются для производственных целей и подобно уличным образцам имеют высокую степень защиты от влаги и пыли.
История появления
Так вышло, что работать над созданием диодов стало сразу два ученых: британец и немец. Следует заметить, что их открытия немного отличались. Первый основал изобретение на ламповых триодах, а второй — на твердотельных.
К сожалению, в то время наука не смогла сделать прорыв в этой сфере, однако для размышлений было дано очень много поводов.
Через несколько лет снова были открыты диоды (формально). Томас Эдисон запатентовал это изобретение. К сожалению, во всех своих работах при жизни это ему не пригодилось. Поэтому подобную технологию развивали другие ученые в разные годы. До начала XX века эти изобретения были названы выпрямителями. И только спустя время Вильям Иклз использовал два слова: di и odos. Первое слово переводится как два, а второе – путь. Язык, на котором было дано название, является греческим. И если переводить выражение полностью, то «диод» означает «два пути».
Как расшифровать маркировку
Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:
Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.
Всё о видах светодиодов
Вначале светодиоды применялись лишь в качестве индикаторов на аппаратуре и оборудовании. Яркость индикаторных светоизлучающих диодов была невелика, и их свечение было хорошо заметно только в темноте. Изделия отличались выводной конструкцией – из круглого корпуса выходили два вывода (анод и катод).
С развитием технологий и появлением потребности в альтернативных источниках света появились более мощные и яркие диоды. Результатом многолетних разработок стали SMD-диоды и многокристальные COB-диоды. Они используются в современных светильниках, люстрах и прожекторах, выгодно отличаясь от ламп накаливания и галогеновых большей светоотдачей и яркостью, достигающей нескольких тысяч люменов.
Как правильно расшифровать маркировку?
Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.
| Тип SMD | Кол-во кристаллов | Габариты, мм |
| 3528 | 1 | 3,5х2,8х1,4 |
| 5050 | 3 / 4 | 5х5х1,6 |
| 5630 | 1 | 5,6х3х0,75 |
| 5730 | 1 / 2 | 5,7х3х0,75 |
| 3014 | 1 | 3х1,4х0,75 |
| 2835 | 1 | 2,8х3,5х0,8 |
Как определить светодиод по внешнему виду?
Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.
| Тип SMD | Кол-во кристаллов | Габариты, мм | Мощность, Вт | Ток, мА | Светопоток, Лм |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 / 0,06 | 20 | 5-7 |
| 5050 | 3 / 4 | 5х5х1,6 | 0,02 | 60 / 80 | 18-20 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 |
| 5730 | 1 / 2 | 5,7х3х0,75 | 0,5 / 1 | 150 / 300 | 50 / 158 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2 / 0,5 / 1 | 60 / 150 / 300 | 20 / 50 / 100 |

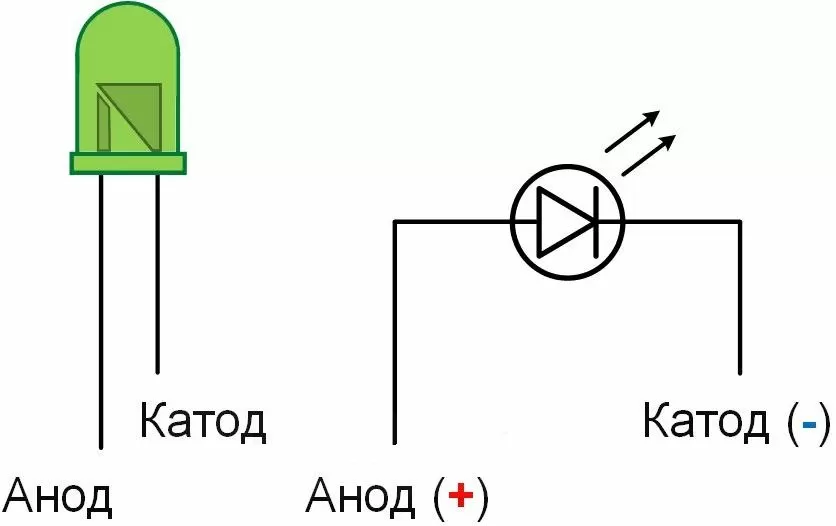

Как определить полярность светодиода?
В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.
На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.
Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.
Как определить марку SMD светодиода. Описание, виды и особенности маркировки SMD диодов
Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).
Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.
Что такое smd
Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.
Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.
Корпуса smd элементов
Основной тип – пластмассовый корпус прямоугольной формы.
Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.
Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.
Маркировка smd полупроводников
Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.
Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.
Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.
Краткие технические характеристики и применение
Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.
Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):
0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.
2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.
3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.
3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.
3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.
3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.
5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.
5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.
0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).
5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.
Полезное
В заключение
Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).
Что можно сделать из светодиодов своими руками?
Далее приведены проекты, которые можно реализовать с применением этих полупроводниковых приборов. Для индивидуальных коррекций следует изучить актуальный ассортимент производителей.
Стабилизатор тока для светодиодов
Для подключения мощных приборов рекомендуется применять импульсные источники питания
Такая схема пригодится для оснащения автомобиля. При хорошем КПД выделяется немного тепла. Доступно изменение напряжения на входе в широком диапазоне при сохранении функциональности.
ДХО из светодиодов
Такую линейку можно собрать из светодиодов 3Вт. Характеристики современных приборов подойдут для создания надежных и эффективных дневных ходовых огней транспортного средства
В данном случае пригодится длительное сохранение работоспособности устройства в условиях сложной эксплуатации.
Индикатор напряжения на светодиодах
Схема точного индикатора напряжения для автомобиля. Здесь предусмотрена компенсация измерений при повышении/уменьшении температуры
>Переход в интернет-магазин светодиодов ALLED.RU !
Аксессуары, | ||
| Изображение | Наименование | Цена, руб. |
Корпус для конструирования светодиодного прожектора, | ||
Корпус для конструирования светодиодного прожектора, | ||
Корпус для конструирования светодиодного прожектора, | ||
| Корпус для конструирования светодиодного прожектора, пригодного для локального освещения и архитектурной подсветки. Герметичная конструкция, качественное полимерное покрытие. Предполагаемая мощность – 18 Вт. Размер радиатора – 192х167 мм. | ||
| Имеем возможность поставить корпуса для светодиодных источников света разных типов в производственных количествах. | ||
| Li-Ion аккумулятор 3,7 В 3000 мА, встроенная защита от короткого замыкания, перезарядки. Тип 18650, 70х18 мм | 250 | |
| Li-Ion аккумулятор 3,7 В 2400 мА, встроенная защита от короткого замыкания, перезарядки. Тип 18650, 70х18 мм | 180 | |
| Радиаторная пластина. Предназначена для монтажа 1 Вт светодиодов типа “emitter”. Диаметр : 16 мм | 7 | |
| Радиаторная пластина “Star” (звезда). Предназначена для монтажа 1 Вт светодиодов типа “emitter”. Диаметр 22 мм. | 9 | |
| Радиаторная пластина “Star” (звезда). Предназначена для монтажа светодиодов серии Cree MX (MX3, MX6). Диаметр 22 мм. | 9 | |
| Радиаторная пластина “Star” (звезда). Предназначена для монтажа светодиодов серии Cree XP (XPC, XPE, XPG). Диаметр 22 мм. | 9 | |
| Радиаторная пластина “Star” (звезда). Предназначена для монтажа светодиодов серии Cree XML (XML, XML-EZW). Диаметр 22 мм. | 9 | |
| Универсальная алюминиевая радиаторная пластина для светодиодов 3HP, 5730, Cree MX.Соединение светодиодов последовательное. На плате имеется место для установки smd резистора, позволяющего подключать линейку к источнику постоянного напряжения 12 В. Размер : 100 х 33 х 1,5 мм | 47 | |
| Универсальная алюминиевая радиаторная пластина для светодиодов 3HP, 5730, Cree MX.Соединение светодиодов последовательное. На плате имеется место для установки smd резистора, позволяющего подключать линейку к источнику постоянного напряжения 12 В. Размер : 250 х 15 х 1,5 мм | 49 | |
>Другие типы | ||
| Фланец для крепления коллиматоров LCO-2 | ||
| Термоклей. Теплопроводящий клеевой состав для приклеивания мощных светодиодов к радиатору. Фасовка 0,5 мл, 1 мл, 2 мл, 50 мл. Отличная адгезия к алюминию и другим материалам, высокая эластичность, теплопроводность | ||
| Термометр с щупом. Диапазон измерения от -50 до +300 градусов. Щуп съемный. Автоотключение. Удобен для измерения температуры грунта и сыпучих продуктов, а так же для замеров в труднодоступных местах. | ||
| Термометр встраиваемый. Незаменимый инструмент для разработчика светодиодных светильников. Диапазон измерения от -50 до +70 градусов. Выносной датчик позволяет замерять температуру внутри конструкции. Минимальное потребление – два года непрерывной работы от одного комплекта батарей. | ||
| Цифровой люксметр (измеритель освещенности) 0~50 000 Люкс. Используется для замеров освещенности в помещениях и на улице. LCD дисплей 2,1 дюйма. Время измерения – 0,4 сек. Погрешность 5%. | ||
| Светодиодный потолочный светильник “Алтай-ЭКО” предназначен для использования в составе подвесной потолочной системы типа “Армстронг”. Пригоден для замены существующих источников света на базе люминесцентных ламп 4х18 Вт всех типов. Замена позволяет снизить потребление электроэнергии, повысить комфортность освещения, сократить расходы на обслуживание и замену ламп, сэкономить на сечении проводников питания и автоматике в случае применения во вновь строящемся помещении. | от1500 руб | |
В розницу товары всего ассортимента можно купить на |
Различия по мощности
В зависимости от назначения мощность потребления может составлять от единиц мВт до десятков Вт. Первые, самые маленькие типы светодиодов – это бескорпусные кристаллы. Их используют для создания COB-матриц с применением последних технологий. Ко второму типу условно можно отнести изделия мощностью от 60 мВт до 1 Вт (ультраяркие в прозрачном корпусе, SMD 3528 и их производные). В третью группу войдут светодиоды с мощностью рассеивания более 1 Вт, требующие применения дополнительной системы охлаждения. Самыми мощными принято считать COB-матрицы. Один такой модуль размером 35х35 мм способен рассеивать до 180 Вт.
Виды и основные параметры светодиодов
На схеме светодиод обозначен как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на характер его излучения. На рынке представлено большое количество типов светодиодов, которые различаются по функциональному назначению, конструкции, мощности, цвету свечения и другим свойствам.
По своему назначению светодиоды делятся на два типа — индикаторные и световые.
Показатель:
- светодиоды SMD;
- super Flux супер яркая «Пиранья”;
- DIP LED (прямой онлайн-пакет);
- Соломенная шляпа («соломенная шляпа»).
Осветительные приборы:
- COB LED (чип на плате;
- SMD светодиод;
- нить накала (светодиодная нить).
Показатель
Индикаторные светодиоды отличаются малой мощностью и умеренной яркостью. Они используются для цветовой индикации режимов работы различных устройств и оборудования, а также для подсветки дисплеев и приборных панелей. Разнообразие светодиодных индикаторов:
- DIP-светодиод. Кристаллический эмиттер расположен в выходном корпусе, который часто представляет собой выпуклую линзу. Минус — малый угол рассеивания излучения.
- «Пиранья» — излучатель очень высокой яркости с четырьмя кабелями, которые обеспечивают его удобный монтаж на плате. Осветительные приборы необходимы в автомобилях и рекламных вывесках.
- Соломенная шляпа. Устройство двойной выходной цилиндрической формы со значительным углом рассеивания излучения и увеличенным диаметром линзы. Применяется в декоративных конструкциях и сигнальных светильниках.
- SMD светодиод. Устройства сверхвысокой яркости размещаются в корпусах для поверхностного монтажа. В их маркировке указаны размеры в дюймах (сотых долях) или в мм. Светодиодные ленты производятся на основе светодиодов SMD.
Осветительные приборы
Светодиоды встречаются в конструкции фонарей, маяков, лент. Они отличаются мощностью и яркостью. Большинство светильников размещаются в корпусах для монтажа на SMT. Они производятся в двух вариантах белого цвета:
- холодный белый — холодный;
- теплый белый — теплый.
Освещающий SMD-светодиод — это теплоотводящая подложка, на которой установлен излучающий кристалл, обработанный люминофорным составом.
Преимущества светодиодов по сравнению с другими источниками света
Являясь качественно новыми источниками электромагнитного излучения, светодиоды обладают рядом существенных преимуществ перед своими предшественниками, что способствует их широкому перманентному внедрению в различных областях народно-хозяйственного комплекса.
Среди преимуществ светодиодов необходимо выделить следующие их качества и характеристики:
Отсутствие в LED светодиодах чувствительных к механическим воздействиям конструктивных элементов (таких, например, как нить накаливания) определяет их повышенную вибро- и механическую стойкость к неблагоприятным воздействиям во время изготовления, транспортировки, монтажа и эксплуатации.
Крайне эффективное преобразование светодиодами электрической энергии в световую определяет крайне высокий коэффициент их световой отдачи. Натриевые газоразрядные и металлогалогенные лампы, бывшие многие десятилетия бесспорными лидерами на рынке по показателю световой отдачи, в настоящее время утратили свои лидирующие позиции из-за появления не менее эффективных светоизлучающих диодов. Так, если показатель световой отдачи у натриевых газоразрядных ламп составляет около 150 лм на Вт потребляемой мощности, то у самых современных светодиодов он достиг 146 лм/Вт и продолжает повышаться вместе с развитием технологий и применением новых конструкторских решений.
Срок эксплуатации светодиодов составляет от 30 тыс. до 100 тыс. часов, что значительно превышает показатели источников света, изготовленных по другим технологиями. Недостатком светоизлучающих диодов является то, что при длительной эксплуатации и/или неэффективном отводе тепла их кристаллы подвержены так называемой деградации, приводящей к плавному снижению яркости излучения.
Существенным плюсом светодиодов является независимость длительности их службы от количества итераций включения-выключения. Этим они выгодно отличаются от других светоизлучающих устройств (например, газоразрядных ламп и ламп накаливания), чувствительных к количеству циклов включения-выключения.
Излучению светодиодов имманентно присуща спектральная чистота, в то время как в других устройствах она достигается за счет использование различных светофильтров. Спектрографический анализ излучения красного светодиода
Экологическая безопасность LED обусловлена тем, что в их производстве не используются опасные элементы и соединения (ртуть, фосфор, галогениды металлов). Также в спектре их излучения отсутствует ультрафиолет, что приводит к отсутствию необходимости создания защиты от него.
Светодиоды безопасны в эксплуатации, т.к. обычно они питаются относительно низкими напряжениями и, благодаря высокой светоотдаче, редко нагреваются выше 50-60 °C
Немаловажным фактором, способствующим широкому применению светодиодов, является отсутствие инерционности их включения: максимальная яркость излучения достигается сразу после включения, в то время как у энергосберегающих люминесцентных ламп время включения колеблется от 1 секунды до 1 минуты, а выход на стопроцентную яркость происходит в течение 3-10 минут после начала работы (в зависимости от температуры окружающей среды и особенностей лампы).
Практически нулевая чувствительность светодиодов к низким и ультранизким температурам позволяет использовать их вне помещений в странах с суровым климатом. В тоже время, как уже отмечалось, светодиоды (как и любые другие полупроводниковые приборы) чувствительны к высоким температурам
В связи с этим при монтаже LED устройств всегда необходимо уделять особое внимание наличию достаточного уровня отвода тепла.
Широкое варьирование угла излучения у различных видов светодиодов (от 15° до 180°) позволяет решать различные конструкторские и технологические задачи при создании устройств с их использованием.
Наличие широкого спектра белых светодиодов (белый теплый, белый дневной, белый холодный) дает возможность использовать различные их типы для решения различных задач в зависимости от конкретной ситуации и необходимости получения того или иного эффекта от освещения.
Относительно низкая стоимость светодиодов (особенно индикаторных).
Высокие показатели коэффициента цветопередачи CRI.
Как проверить светодиод мультиметром
Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».
Схема проверки светодиода с помощью цифрового мультиметра
Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.
Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.
Особенности лент SMD 5050
Светодиоды этой серии имеют размер 5х5 мм и световой поток, зависящий от цвета, который располагается в диапазоне от 2 до 8 люменов. Также их можно поделить по степени влагозащиты – IP20 и IP65, так как они имеют два разных вида покрытий, а именно – полиуретановое и силиконовое. Первые можно размещать только внутри помещения, а вторые, соответственно, подойдут уже и для улицы, так как им не страшна излишняя влажность.
Светодиоды 5050, характеристики и свойства которых помогают создать яркий свет, состоят из трех кристаллов с разными или одинаковыми диодами в одном корпусе. Разноцветные лампы получили название RGB (красный-зеленый-синий), после подключения контроллеров в них можно получить самые разные цвета.
Основными техническими характеристиками являются:
– прозрачное и жесткое полиуретановое покрытие;- качественная пайка;- число светодиодов на 1 метр составляет 60 штук; – кратность резки – 3 кристалла, которая составляет 50 мм;- ширина, длина, высота в мм 10 х 5000 х 3;- блок питания подключается к12V либо к 24V DC.
Кто изобрел светодиод
Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.
Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.
Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.
Применение светодиодов в моддинге
Светодиоды это одни из первых вещей, которые начали применять в моддинге, ведь еще в конце 1999 — начале 2000 года первые моддеры меняли в своих корпусах стоковые светодиоды наскучивших цветов на более яркие светодиоды интересных и необычных цветов. Кроме того, некоторые моддеры самостоятельно изготавливали вентиляторы со светодиодной подсветкой, светодиодные лампы подсветки для корпуса и прочие моддинг-аксессуары. С появлением оптических мышек, моддеры начали заменять в них стандартные светодиоды, а так же устанавливать дополнительные. Однако нельзя сказать что, с появлением серийных вентиляторов с подсветкой, применение светодиодов в моддинге ушло в историю, скорее оно перешло в разряд классики, как и раундинг проводов (который, как всем известно, вошел в метаболизм каждого моддера) и прорезка блоухолов. Действительно, в современных корпусах уже с завода стоят яркие светодиоды синего, белого и других цветов, но ведь мы же хотим сделать вещи уникальными и персонализированными, ведь для этого мы и занимаемся моддингом, а учитывая теперешнее распространение дешевых и мощных светодиодов, не использовать их в моддинге — грех =), посему их используют по полной программе: ими подсвечивают корпуса, клавиатуры, вентиляторы, гравировки, люминесцентные краски и так далее. Светодиоды отлично применимы там, где нужна локальная или компактная подсветка, яркая или наоборот тусклая, ими отлично подсвечивать систему водяного охлаждения и т.п.
Вентилятор со светодиодной подсветки
Гибкая светодиодная лампа
Светодиоды, в случае применения их в моддинге, обладают следующими преимуществами и недостатками.
Преимущества
- Яркие и насыщенные цвета
- Надежность (длительный срок службы)
- Высокая эффективность
- Практически не греются
- Компактный размер
Недостатки
- Легко перегорают при неправильном подключении
- Далеко не plug-and-play, с точки зрения подключения
