Классификация и виды светодиодных ламп

Индекс цветопередачи и коэффициент пульсаций

Не менее важными показателями любого источника света являются индекс цветопередачи и коэффициент пульсаций. Что это такое?

Индекс цветопередачи

Ты наверняка замечал, что одна и та же комната при дневном освещении и включенных вечером лампах накаливания имеет совершенно разный вид. Вечером краски становятся насыщенней, теплые цвета ярче, вся атмосфера теплее. Это происходит из-за того, что при дневном освещении мы видим цвета предметов такими, какие они есть. А лампочка накаливания из-за своих спектральных характеристик искажает цветопередачу: одни цвета кажутся ярче, другие тускнеют, меняется общая контрастность.

Способность осветительного прибора передавать истинные цвета называется индексом цветопередачи, который обозначается CRI (Color Rendering Index) или Ra и измеряется в процентах. Чем он выше, тем точнее передаются цвета. Источник света, обладающий равномерным спектром излучения, имеет индекс 100, но создать искусственный источник с таким CRI чрезвычайно сложно и неоправданно дорого.

В зависимости от качества, цветовой температуры и конструктивного исполнения светодиодов индекс их цветопередачи колеблется в районе 80-90 и может достигать 95. Это очень хорошие показатели для светодиодных ламп, которыми могут похвастаться далеко не все приборы других типов. У лампочек накаливания, к примеру, CRI в зависимости от мощности может колебаться в пределах 60-80 и не более.

Коэффициент пульсаций

Ты наверняка замечал, что трубчатая ЛДС, особенно если она старая, заметно пульсирует. Это сильно утомляет глаза и негативно действует на психику. Лампы накаливания тоже пульсируют, но их пульсации не так заметны из-за инерционности спирали накаливания. Силу этих пульсаций измеряют и обозначают как коэффициент пульсаций в процентах. Чем он ниже, тем свет такого источника меньше утомляет глаза. Особенно это актуально при освещении рабочих мест и зон отдыха.

Каким коэффициентом пульсаций обладают светодиодные источники света? Тут очень многое зависит от производителя и качества лампы. Коэффициент пульсаций качественных ламп обычно не превышает 5-10%. Бюджетный вариант может иметь 15% или 25%. Что касается подделок, то тем закон не писан: может быть и 30%, и 80%. Какие пульсации можно считать допустимыми для светодиодных ламп в квартиру?

Согласно санитарным правилам и нормам СаНПиН 2.21/2.1.1.1278-03 лампы с коэффициентом пульсаций в 15% могут устанавливаться на любых бытовых объектах, включая освещение рабочих мест и мест для чтения.

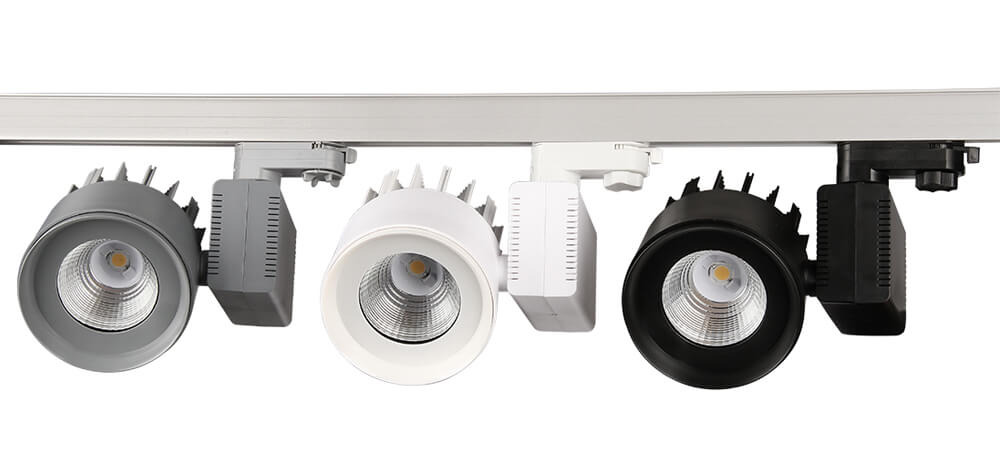

Типы светодиодных светильников

Нынешние производители светодиодных светильников поставляют на рынки следующие типы:

• линейные светильники, которые обладают большой протяжённостью и позволяют максимально равномерно осветить объект;

встраиваемые светильники, являются, пожалуй, самым распространённым типом светодиодных светильников из всех. Именно встраиваемые светильники предназначены для установки в потолок. После их монтажа отсутствует какая-либо видимая крепёжная часть;

настенные светильники, данный тип светильников предназначен для установки исключительно на вертикальные поверхности. Также как и потолочные светильники, настенные имеют очень широкую область применения;

• промышленные светильники, данная разновидность светодиодных светильников применяется для эксплуатации в цехах, на складах, а также в различных других помещений промышленного типа;
• уличные светильники, как становится понятно из названия, уличные светодиодные светильники используются на открытом воздухе. Данному типу светильников не страшны практически любые неблагоприятные условия.

Существуют и другие типы светодиодных светильников, которые отличаются достаточно узким спектром применения. Например, светильники, которые используются в ЖКХ, прожекторы, а также ландшафтные светильники и светильники для бассейнов.

Основные рабочие характеристики важные при выборе

Основные рабочие характеристики важные при выборе

Чтобы освещение не слепило глаза или наоборот не приходилось напрягать зрение в полумраке, нужно обращать внимание на основные технические и рабочие характеристики ламп. Внимания заслуживают следующие параметры:

• Сила светового потока – измеряется в Люменах и пропорциональная мощности изделия. Для расчета параметра, нужно умножить мощность лампы на 10. К примеру, лампы на 15 Вт будут иметь силу светового потока на уровне 150 Люмен. Подбор производиться исходя из площади помещения. Нормой для жилых комнат считается показатель на уровне 150-200лм;
• Цветовая температура – измеряется в Кельвинах и определяет оттенок светового излучения. В пределах температуры 2700К можно получить приятный желтый свет, свыше 4200К – нейтральный белы, более 6000К – холодный белый, боле 8000К – белый с голубым оттенком. Для дома используются модели с низкой температурой, для промышленных объектов и улицы с более высокой;
• Мерцание – большинство ламп из-за особенностей конструкции мерцают при работе. Это может быть незаметно невооруженным глазом, но избыточное мерцание может быть опасным для зрения. Нормой считается показатель до 20%, свыше 35% мерцание становится заметным. Некоторые современные лампы вообще избавлены от данной проблемы, как правило, информация об этом указана на упаковке.

Зная каких видов бывают светодиодные лампочки можно подобрать подходящее решение для любой комнаты

Обращайте внимание на приведенные параметры, чтобы выбрать подходящую модель по яркости, цвету и мерцанию. При правильном подходе, можно обеспечить равномерное освещение с приятным цветовым оттенком, не напрягающее глаза даже при длительном нахождении в помещении

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

№5. Сколько света даст светильник?

Чтобы создать в комнате достаточный уровень освещения, необходимо подобрать правильную конструкцию светильников, их количество и лампы необходимой мощности. Для каждого типа помещения требования к уровню освещению разные:

• для спальни и прочих помещений с приглушенным светом необходимо обеспечить 10-12 Вт мощности лампы на каждый квадратный метр;
• для детской, санузла и помещений со средним уровнем освещения норма – 15-18 Вт/м2;
• для кухонь и прочих комнат, где свет должен быть ярким, — 20 Вт/м2.

Сразу отметим, что все представленные ниже нормы касаются общего (не рабочего и декоративного) освещения. Параметры приведены для ламп накаливания. При использовании ламп другого типа можно применять таблицы перевода уровня мощности.

Например, для кухни площадью 10 м2 необходимо обеспечить 200 Вт мощности освещения. Это 5 ламп накаливания по 40 Вт, 10 ламп накаливания по 20 Вт или 2 на 100 Вт – все зависит от конструкции светильников и их количества. Если используются светодиодные лампы, то понадобится 5 ламп на 4-5 Вт или 3 на 10 Вт.

Многое, конечно же, зависит и от нюансов конструкции. Чтобы свет не слепил, выбирайте непрозрачные светильники, в которых плафон полностью закрывает лампу.

Что же касается точечного освещения, то один светильник освещает зону около 2 м2. Если такой свет будет использовать как основной, а не как дополнительный, то светильников понадобится немало – их устанавливают с шагом 1-1,2 м, расстояние до стены – 0,6-0,7 м.

ПРОИЗВОДИТЕЛИ И БРЕНДЫ

При выборе светодиодных лампочек специалисты советуют отдавать предпочтение изделиям от производителей, проверенных временем и пользующихся хорошей репутацией. Определиться с ними помогут наименования предлагаемых образцов. Из самых известных брендов имеет смысл выделить следующие марки (по месту их расположения в рейтинге топовых изделий):

• “Osram”;
• “Philips”;
• “Gauss”;
• “Superledstar”.

При выборе любого из этих наименований решающее значение имеет ценовой показатель.

Если для потенциального покупателя он очень важен – придется ориентироваться на дешевые российские образцы “Космос”, “Эра” и т. п. В этом случае рассчитывать на высокое качество изделий не приходится.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Производитель

Все описанные выше критерии напрямую зависят от производителя, поэтому выбирая светодиодную лампу,  следует не поддаваться желанию сэкономить и купить недорогой аналог, а остановиться на достаточно известной фирме, которая не использует в производстве детали низкого качества.

Согласно опросу, проведённому среди покупателей, составлен целый список производителей ламп светодиодного типа, выпускающих действительно качественную продукцию, которая не вызывает нареканий в процессе использования.

Лучшими производителями ламп светодиодного типа стали:

• «Светлана-Оптоэлектроника»;
• «Оптоган»;
• «Philips»;
• «Nichia»;
• «CREE»;
• «Osram»;

Об особенностях цоколя и формы колбы

Об особенностях цоколя и формы колбы

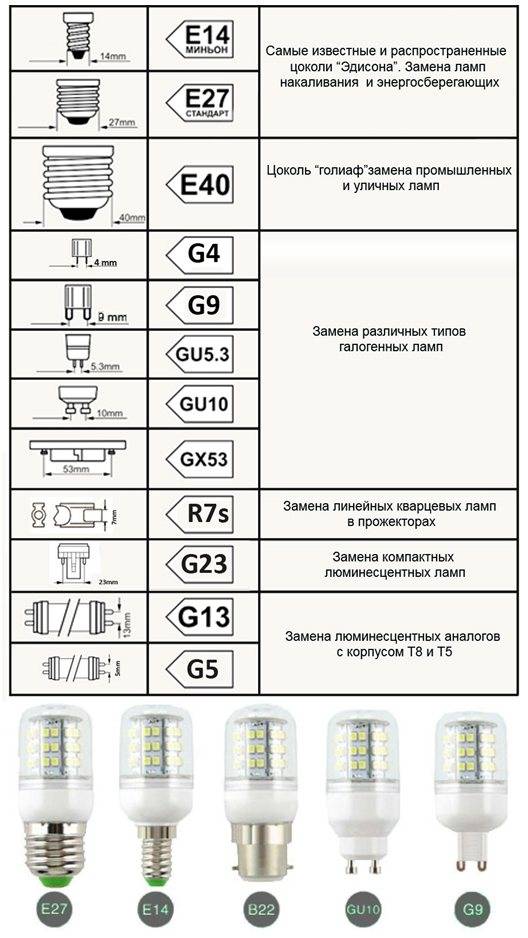

виды светодиодных лампочек различаются по цоколю и формы колбы. Выбор цокольного элемента производиться исходя из используемого светильника, патрона или иного способа крепления. Существуют следующие разновидности:

• Тип Е – спиральные завинчивающиеся модели. Цифровое обозначение определяет диаметр винтовой части по типу патрона. Наиболее распространенной является модель Е27 используемая в большинстве домашних светильников;
• Тип G – цоколь состоит из двух контактных металлических штырьков. Цифровое маркировка означает расстояние между штырьками. Если в названии присутствует буква «U» значит штырьки имеют расширение в нижней части, подходит для поворотного механизма крепления;
• Тип R – контактный элемент утоплен внутри корпуса, применяется в линейных лампах. Цифровое обозначение определяет толщину контактного элемента.

Если Вы не знаете, какие разновидности светодиодных ламп по типу цоколя используются у Вас дома, достаточно ознакомиться с информацией на коробке от установленных лампочек, если она имеется в наличии. Также информация может быть указана на самом светильнике, патроне или корпусе контактной части.

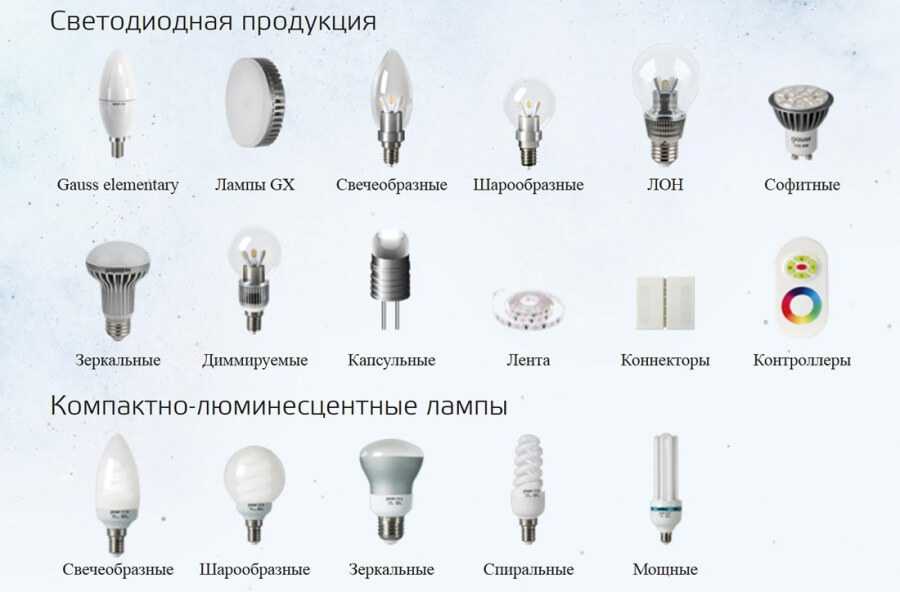

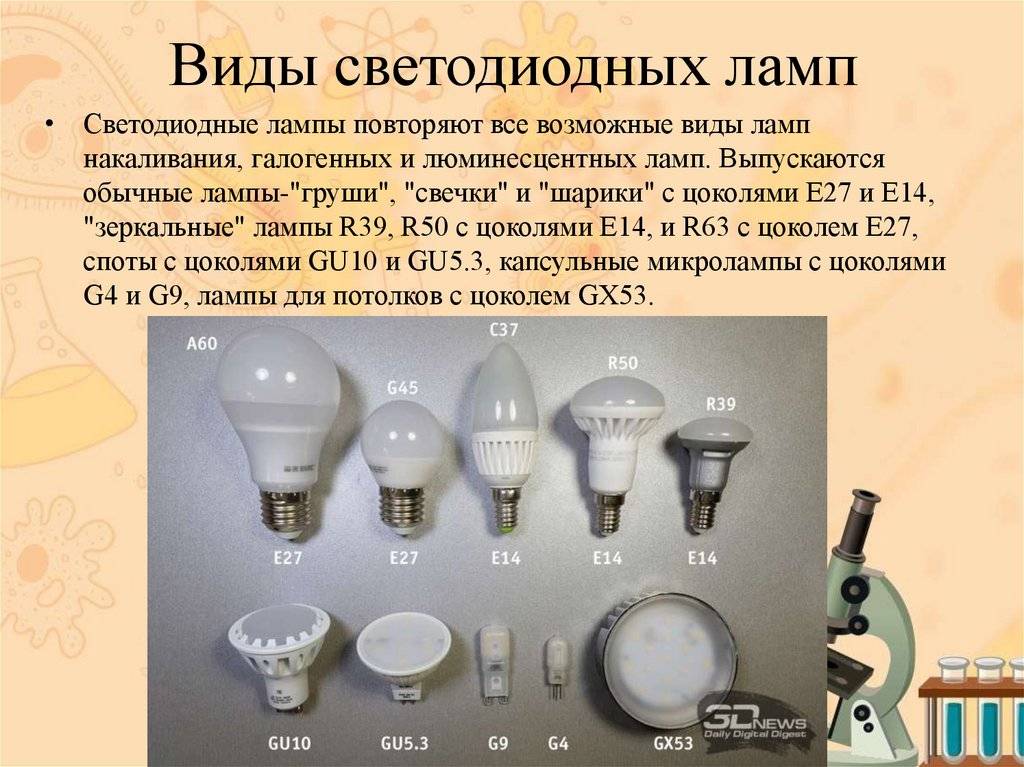

Какие бывают светодиодные лампы по типу корпуса? Для большинства бытовых светильников используются обычные модели с колбой в форме груши. Их верхняя часть изготовлена из матового рассеивающего стекла, нижняя, как правило, представляет собой металлический, композитный или керамический радиаторный элемент, для отвода тепла.

Колба в форме свечи применяется в компактных светильниках или в декоративных люстрах. Форма кукуруза используется для ламп с углом распространения световой волны на 360°. Филаментные декоративные лампы могут иметь колбу самой разной формы, от шарообразной, до вытянутой продолговатой.

Обращаем внимание на мощность

Вполне естественно при выборе ламп сравнивать их по основному параметру – мощности. Благодаря данному показателю легко определить количество электроэнергии, преобразующейся впоследствии в свет.

Светодиодный тип осветительного прибора обладает высоким уровнем энергоэффективности, превосходящим по своим показателям аналогичные виды товаров.

Для сравнения можно привести следующий пример: при одинаковом свечении лампы светодиодного типа способны потребить 6 Вт, а обыкновенные лампочки в то же время потребляют почти 60 Вт. Разница существенная! При сохранении желаемого уровня освещения помещения можно рассчитывать на значительную экономию.

К тому же, светодиодные осветительные приборы наполняют комнату естественным спектром цветов, а лампа накаливания неприятно отражает желтизну.

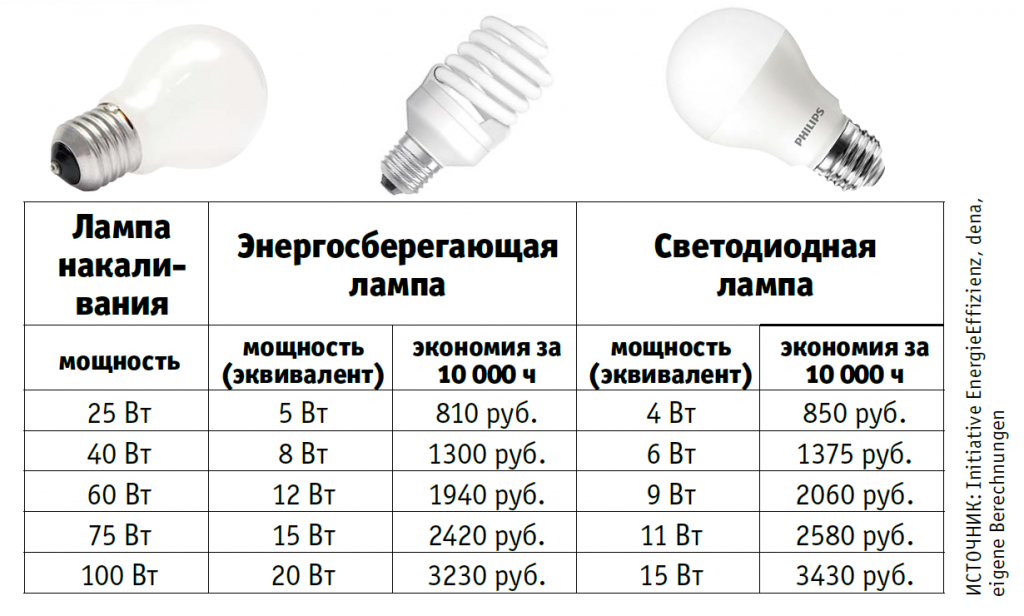

Создавая в комнате одинаковый уровень освещённости, лампы разного типа потребляют разнообразный уровень мощности.

Данный фактор ярко выражен в следующей таблице:

Тип лампы	Потребляемая мощность
Лампы накаливания	100 Вт
Светодиодный тип	10 Вт
Люминесцентный тип	30 Вт

Согласно таблицы, можно сделать вывод, что применение светодиодных источников светового потока поможет сократить расход электроэнергии в 10 раз сохранив при этом высокую степень освещения помещения.

Классификация по месту использования

Классификация по месту использования

При выборе, в первую очередь необходимо учитывать место, где будет использоваться техника. Это позволит подобрать лампочки с соответствующим уровнем производительности, защиты от внешних факторов воздействия. При классификации по месту эксплуатации можно выделить следующие разновидности:

• Для дома – со стандартным вкручивающимся цоколем, подходящим для большинства светильников и большим углом рассеивания, встраиваемые потолочные лампы направленного освещения. Основным отличием является низкий уровень энергопотребления, приятный цветовой спектр;
• Для улицы – настенные, светильники, фасадные прожектора и многое другое. Имеют защиту от влаги, воздействия пыли и прочих капризов природы, что значительно продлевает их срок службы;
• Для офисных и технических помещений – модели повышенной яркости, предназначенные для создания комфортной рабочей атмосферы, в том числе в помещениях с высокими потолками, на складах, в цехах и на других объекта. В зависимости от места использования могут иметь разные уровни защиты от пыли, влаги, кислотных и щелочных материалов.

Таким образом, при выборе нужно обращать внимание на разновидности светодиодных ламп, в первую очередь исходя из того, для какого места она предназначена и далее опираясь на технические особенности светотехники

Выбор ламп в зависимости от помещения

Для спален и комнат отдыха – важно подбирать источники светового потока, которые будут рассеивать свет, что благоприятно скажется на комфорте. Идеально впишутся в атмосферу комнаты отдыха лампы с тёплыми цветами.
Освещение кухонь выбирается в зависимости от целей

Для подсветки рабочих поверхностей целесообразно выбрать холодные тона, а в обеденную зону хорошо впишутся тёплые тона, которые способствуют успокоению и гармоничному приёму пищи в уютном семейном кругу.
Комната для гостей выполняет функцию визитной карточки дома, поэтому главная задача светодиодных источников подачи светового потока – выдать неповторимость дизайна. Преобладание холодного свечения позволит подчеркнуть презентабельность, а выбор тёплых тонов создаст уют и дружелюбную атмосферу.
Главная задача кабинета состоит в создании благоприятного настроя на осуществление трудовой деятельности. С подобной задачей способны справиться лишь лампы, излучающие дневной свет.
Санузел и ванная комната оснащаются источниками излучения светового потока нейтрального цвета.

ВИДЫ СВЕТОДИОДНЫХ ЛАМП В ЗАВИСИМОСТИ ОТ ОБЛАСТИ ПРИМЕНЕНИЯ

В зависимости от того, для каких целей применяются лампы, их принято подразделять на следующие виды:

• для дома и офиса;
• для уличного освещения;
• прожекторного типа;
• автомобильные изделия;
• промышленные светильники.

Основное назначение светодиодных изделий первого типа – замена устаревших, неэкономичных ламп накаливания и люминесцентных приборов. LED осветители второго типа широко применяются для подсветки зданий, архитектурных комплексов, а также при ландшафтном дизайне.

Особенность этих ламп – направленность светового пучка, а также высокая степень защиты от пыли и влаги.

Прожекторы на основе светодиодов – новый вид осветителей, используемый более мощные полупроводниковые источники света.

Автомобильные LED лампы выделяют в отдельный класс осветительных приборов, устанавливаемых в салонах авто, а также в стоп-сигналах, в поворотных указателях и в фарах.

Промышленные модели предназначаются для производственных целей и подобно уличным образцам имеют высокую степень защиты от влаги и пыли.

Всё о видах светодиодов

Прибор-полупроводник, или light-emittingdiode, называют LED, что означает «светоизлучающий диод». Конструкция устройства включает корпус с контактными выводами, оптическую систему из кристалла, рефлектора, отражающего поток света, рассеивателя для увеличения угла свечения. Два полупроводника обеспечивают p-n переход электронов от донора к реципиенту за счет наличия отверстий в одном элементе и свободных электронов в другом.

Вначале светодиоды применяли в качестве индикаторов на различном оборудовании. Свечение диодов из-за небольшой яркости было заметно лишь в темноте. По виду устройства отличались выводной конструкцией – анод и катод выходили из круглого корпуса.

С развитием технологий появились новые типы и их характеристики стали более совершенными. Более мощные и яркие диоды используют для современных светильников, они отличаются от галогеновых источников, ламп накаливания большой светоотдачей и яркостью.

Классифицируют по группам:

• индикаторные – диоды небольшой мощности, умеренной яркости. Устройства, маленькие по размеру, используют для цветовой индикации, подсветки приборных панелей;
• осветительные – приборы различной мощности, до нескольких десятков Ватт, что обеспечивает свечение высокой интенсивности, яркость. Применяют внутри автомобильных фар, прожекторов и различных приборов, в лампах для общего освещения помещений, в светодиодных лентах.

Яркость, свет и цвет

На упаковке светодиодной лампочки всегда указывается
потребляемая мощность, исходя из которой можно прикинуть количество потребляемого
электричества и выдаваемого ей света. Потребляемая мощность измеряется в Ваттах
(обозначается Вт, W). Во многих магазинах лампы группируют на полках именно по потребляемой мощности.

Помимо этого, производители часто указывают мощность лампы
накаливания, эквивалентную световому потоку. Например, на 12-ватной лампочке пишут,
что яркость свечения сопоставима с лампой накаливания на 100 Вт.

Но конструкция светодиодных ламп принципиально отличается от ламп накаливания, при этом единого
стандарта пересчета нет, а значит, опираться на эту величину стоит с
осторожностью.

Более объективно оценивать яркость ламп в Люменах (Лм, lm) и Люксах (Лк). Люмен — единица измерения светового потока, Люкс — освещенности помещения (1 Лк = 1 Лм на метр квадратный).

Расчет освещения

Необходимое освещение рассчитывается с учетом норматива, площади помещений и высоты потолков.

Коэффициенты высоты потолков:

Высота потолка 2,5-2,7 метра — коэффициент 1Высота потолка 2,7-3,0 метра — коэффициент 1,2Высота потолка 3,0-3,5 метра — коэффициент 1,5Высота потолка 3,5- 4,0 метра — коэффициент 2

Нормативы освещенности помещений:

Жилые комнаты, кухня — 150 Лк (или Лм на 1 кв. метр)Детская — 200 Лк (или Лм на 1 кв. метр)Кабинет — 250 Лк (или Лм на 1 кв. метр)Библиотека — 300 Лк (или Лм на 1 кв. метр)Коридор, санузел, кладовые — 50-60 Лк (или Лм на 1 кв. метр)

Формула расчета освещения проста: Е x S x k = Ф, где Е — нормативное требование, S — площадь посещения, k — коэффициент высоты потолка, Ф — искомое необходимое освещение.

Например, для детской комнаты площадью 12 квадратов с
высотой потолка 2,64 метра нужно освещение: 200x12x1=2400 Лк. А для зала библиотеки площадью 60 квадратов с потолком 3,4 метра: 300x60x1,5=27000 Лк.

Следующая важная характеристика — цветовая температура. Это привычное теплое желтое освещение или холодный свет «как в больнице». Цветовая температура измеряется
в градусах Кельвина (К), и ее можно разделить на диапазоны: теплый (желтый), нейтральный (белый) и холодный (голубой).

Выбирать цветовую температуру следует по назначению помещения. Для отдыха комфортнее теплые цвета, а мелкие детали
лучше воспринимаются глазом при холодном свете.

Часто производители указывают индекс цветопередачи, это безразмерная
величина от 0 до 100. Индекс цветопередачи у неба (дневной свет) считается
равным 100, и принят за эталон. Соответственно, параметр лампы показывает — насколько цвета будут выглядеть естественными.

Для чтения и точных работ рекомендуют индекс цветопередачи
выше 90. Приемлемый для жилых помещений индекс — от 80. Все что менее 80,
лучше использовать только в технических или проходных помещениях (подъездах, чердаках и т.п.).

Как правильно переходить на светодиодные лампы?

Желание сэкономить не должно возобладать над холодным расчётом. Не спешите бежать в магазин и покупать LED-лампы на замену сразу всем лампочкам накаливания в вашем доме.

Переходя на светодиодное освещение, руководствуйтесь ниже приведёнными принципами:

1. Заменяйте сначала только самые мощные лампы — от 60 Вт. Экономия от замены маломощных ламп небольшая и затраты на LED-аналоги может не окупиться.
2. Заменяйте лампы в тех светильниках, которых горят наибольшее время в течение суток — в зале, детской, кабинете. Нет смысла менять лампы там, где их редко включают — в бытовках, подсобках и т. п.
3. Не покупайте сразу много лампочек одной фирмы. Берите 1-2 на пробу. Оцените спектр и только тогда принимайте решение.

Производители LED-ламп не стоят на месте — рынок их продукции динамично развивается и совершенствуется. Интересуясь характеристиками светодиодных ламп, их особенностями и возможностями, вы сможете не только сэкономить на потреблении электроэнергии, но и оптимально решить проблему освещения жилых и нежилых помещений, двора и сада.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Классификация по месту использования

При выборе, в первую очередь необходимо учитывать место, где будет использоваться техника. Это позволит подобрать лампочки с соответствующим уровнем производительности, защиты от внешних факторов воздействия. При классификации по месту эксплуатации можно выделить следующие разновидности:

• Для дома – со стандартным вкручивающимся цоколем, подходящим для большинства светильников и большим углом рассеивания, встраиваемые потолочные лампы направленного освещения. Основным отличием является низкий уровень энергопотребления, приятный цветовой спектр;
• Для улицы – настенные, светильники, фасадные прожектора и многое другое. Имеют защиту от влаги, воздействия пыли и прочих капризов природы, что значительно продлевает их срок службы;
• Для офисных и технических помещений – модели повышенной яркости, предназначенные для создания комфортной рабочей атмосферы, в том числе в помещениях с высокими потолками, на складах, в цехах и на других объекта. В зависимости от места использования могут иметь разные уровни защиты от пыли, влаги, кислотных и щелочных материалов.

Таким образом, при выборе нужно обращать внимание на разновидности светодиодных ламп, в первую очередь исходя из того, для какого места она предназначена и далее опираясь на технические особенности светотехники

Достоинства и недостатки LED и ЭСЛ

Сравнение основных параметров

Основные выводы

Светодиодные лампы
получили наибольшее распространение в форме груши, кукурузы и свечи. При этом
по назначению они разделяются на три основные вида – общие, направленные и
линейные. Кроме того, между собой они различаются по следующему ряду
технических характеристик:

1. Сфере применения.
2. Особенностям конструкции и параметрам производимого потока света.
3. Разновидности применяемых led-кристаллов.
4. Структуре цокольного элемента.
5. Температуре цвета.
6. Материалу охлаждающей части.
7. Мощности.

При выборе светодиодной
лампы нужно учитывать не только ее светотехнические свойства, но также внешний
вид и его соответствие светильнику, параметры блока питания и управляющего
оборудования (диммера и контроллера).
