Клеммы для подсоединения проводов
Провода могут подсоединяться друг к другу методом скручивания либо при помощи клемм.
- В первом случае в месте соединения провода нужно очистить от изоляционной обмотки на 1-2 см и скрутить их поочерёдно с проводами люстры.
- Место соединения надо тщательно обмотать изоляционной лентой.
- Такое соединение эффективно, но намного удобнее использовать клеммы, так как если люстру придётся снимать, ремонтировать или менять, смотанные края нужно будет срезать, уменьшив тем самым длину провода.
Для подключения осветительного оборудования с помощью клемм подходят пружинного типа клеммы. Они делают подключение наиболее удобным и простым. С их помощью провода люстры подсоединить к линии электропроводки можно быстрей, и соединение будет таким же надёжным.
Механический монтаж люстры
В зависимости от конструкции двумя способами:
- В былые времена для этих целей было принято использовать крюк. Обычно механический элемент монтируется при помощи цементного раствора или штукатурки в специально выполненную нишу. Понятно, что такая методика установки не отличалась слишком большой простотой. Нужно было подождать, пока раствор высохнет, а это занимало подчас продолжительное время.
- Вот почему сегодня большинство потолочных люстр устанавливается на специальную скобу, которая крепится на дюбель-гвоздях. Достаточно перфоратором пробить пару отверстий и вставить туда крепеж, чтобы выполнить ту самую операцию, на которую ранее уходили дорогие часы. Единственным исключением из этого правила станет тот случай, когда мы пытаемся приделать новую люстру на место старой, где крепление уже велось на крюк. В этом случае штукатурка наверняка не выдержит сверления. Придется ее отковырять, загрунтовать потолок в этом месте и нанести новый современный раствор быстрого отвердевания. Например, Ремсостав Крепс.
Нестандартная люстра
На рынке представлены и набирают популярности люстры с пультом ДУ. Подобные устройства дают возможность управлять интенсивностью света. В других моделях представлена система ионизации воздуха, вентиляторы. Не стоит думать, что установка таких устройств станет проблемой, просто нужно учесть определенные моменты:
При выборе обращать внимание на способы монтажа и подключения. Если осмотрев прибор, обнаружили какие-то другие провода, кроме стандартных, следует уточнить у продавца их предназначение и схему подключения.
Если люстра уж очень приглянулась, но самостоятельный монтаж оказался слишком сложным, всегда можно прибегнут к услугам электрика.

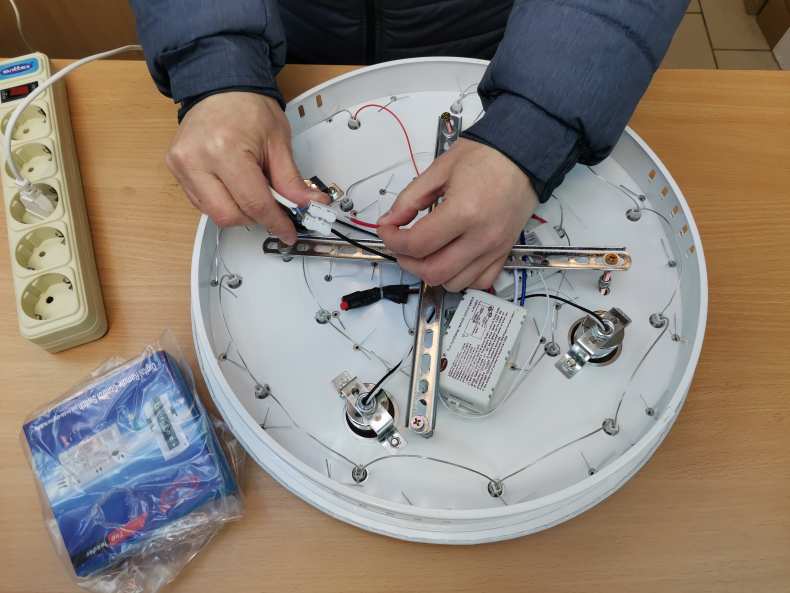

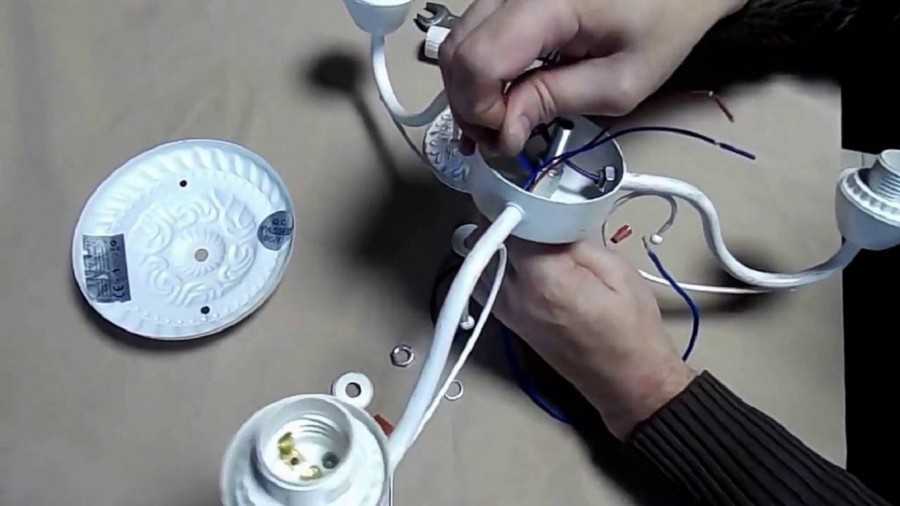

Сборка механической части и крепление рожков
Данная фото-инструкция, как собрать люстру, начинается с соединения корпуса светильника с декоративной тарелкой. Эти элементы образуют каркас изделия, к которому крепится всё остальное. Назначение тарелки заключается в маскировке проводки, подводимой к люстре, а также отверстие для крепления устройства в натяжном потолке.
Следующим этапом станет крепление рожков. Для этого на корпусе надо открутить декоративную гайку, а после снять декоративную крышку. С каждого рожка снимается гайка и шайба, которые снова прикручиваются, как только деталь займёт своё место в пазе корпуса.
Когда все рожки оказались на позициях, необходимо проверить идентичность расстояния относительно всех элементов. При необходимости есть смысл внести коррективы. Это принцип, как правильно собрать люстру с тремя рожками, применим и к другим типам светильников.
Особенности установки и подключения встроенных светильников
Мода на использование встроенных моделей светильников пришла одновременно с появлением и распространением технологии отделки стен и потолков гипсокартонными, пластиковыми и МФ плитами. Небольшое пространство между стеной и декоративной плитой позволяет спрятать корпус светильника и проводку, оставив на поверхности лишь отражатель и источник света.
Схема подключения встроенных осветительных приборов отличается от обычных настенных бра или плафонов только наличием дополнительного блока питания, одновременно играющего роль защитного устройства. Основное отличие состоит в способе крепления корпусов к декоративной плите.
Подсоединение китайской люстры
Китай поставляет недорогие, но с сомнительным качеством люстры. И если ассортимент и дешевизна — восхищают, то качество электросборки желает лучшего. Поэтому перед тем как закрепить светильник на потолке, необходимо сделать проверку, чтобы убедиться, что всё будет исправно работать.
Необходимо выполнить проверку:
- На целостность изоляции. Когда провод поврежден, либо его заменяем, либо саму люстру.
- Проверяем каждый рожок — прозваниваем мультиметром. Когда всё исправно, прибор показывает КЗ или бесконечность сопротивления.
- Скручиваем провода в жгут по принципам, которые рассматривались ранее. Т.е. разбиваем по группам по одинаковому цвету.
- Подвешиваем люстру и соединяем провода в клеммной коробке.
Особенности крепления люстры к гипсокартону
Профессиональные строители негативно относятся к идее подвешивать массивные люстры к потолку из гипсокартона. Материал очень хрупкий, не выдерживает веса больше 6 кг.
Однако если соблюсти 3 условия, то можно не остаться у разбитого корыта:
- Подвешивать светильники на основе гибкого подвеса. Сложные штанговые конструкции с большим количеством рожков лучше повесить на бетонную поверхность потолка.
- Использовать прокладки из мягкого полимера, силикона или резины под металлический крепеж осветительного прибора.
- При креплении подвеса запрещается применять его как заземляющий контур или подвешивать на проводку, чтобы не вызвать короткое замыкание.

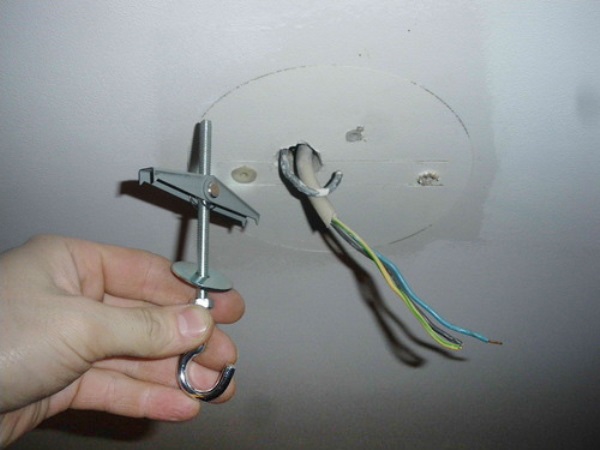

Наиболее надежные способы крепления люстры к гипсокартону таковы:
- подвес;
- дюбельный грибок;
- распорная планка + закладной элемент;
- крючок Гарпун с откидными полками;
- с помощью прорезанного монтажного окна в самом гипсокартоне.
Таким образом, чтобы повесить люстру на потолок, нужно учитывать множество мелочей. Начиная с типа, веса, конструкции и габаритов осветительного прибора, особенностей потолка и заканчивая познаниями в электротехнике, чтобы правильно соединить провода. Не каждый новичок справится с поставленной задачей. Лучше доверить дело профессионалам, либо методом проб и ошибок научится самому разбираться в электроприборах и особенностях, правилах их подключения.
Провода для электропроводки
В зданиях старой постройки редко встречается современная проводка, имеющая цветную маркировку. Обычно из отверстия в перекрытии видны несколько проводов со стандартной изоляцией.
Если проводка новая и была проведена в соответствии с нормами ПУЭ, тогда цвет жил в кабеле отличается. По нему без проблем определяют их назначение. У недорогих приборов освещения и люстр старого образца провода часто имеют один цвет, их для выполнения подключения нужно прозвонить.
В современных устройствах все выходящие провода с цветной маркировкой оказываются собранными на колодке, а последовательность действий, как повесить потолочный светильник подробным образом, описана в прилагаемом к нему паспорте.
Цветовая маркировка в зависимости от назначения провода производится согласно конкретным правилам и поэтому ее можно довольно легко определить:
- Фаза. Обычно это черный, белый, коричневый провода. Бывают и иные цвета, если ими не обозначают заземляющий или нулевой провод.
- Ноль. Цвет синий или голубой.
- Заземление. Цвет желтый плюс зеленая полоса.
Когда нельзя определить назначение проводов, ориентируясь на их цвет, это делают при помощи специальных приборов. Основное, помнить правила безопасности и четко придерживаться инструкции.
Из чего лучше строить киоск
Ответ на сообщениепользователя krsmir Считаю, что для информации, которую я просил, данных за глаза.Еще раз напишу: Здание — павильон, временное строение, не капитальное. Легко возводимое. Местоположение — Ленинский район,Я назвал размеры, написал интересует стоимость без коммуникаций и отделки. Под словами «под ключ» имел ввиду только стены, крышу и т.д.Электрика , водоснабжение мои проблемы.Деньги есть, иначе не вижу смысла задавать вопросы. Бюджет озвучивать не хочу, чтобы мне не подгоняли сметы под этот бюджет.Если вы, как пишите, строили уже эти павильоны, То меня удивляет, что вы не можете прикинуть стоимость примерно.
Электрическая проводка
Организация света в любом помещении должна основываться на заранее подготовленной схеме. Согласно стандартной схеме предполагается, что сечение проводов всегда берется с запасом. Это необходимо для предотвращения короткого замыкания в сети из-за изменений состава потребителей электроэнергии. Если в дальнейшем появятся новые устройства, потребляющие электричество, понадобится кабель, который выдержит большую нагрузку. Поменять его потом не всегда возможно, лучше это сделать заранее.
Когда укладка проводов завершена, в гипсокартонном листе на участке крепления светильника проделывают отверстие под вывод нового подключения.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

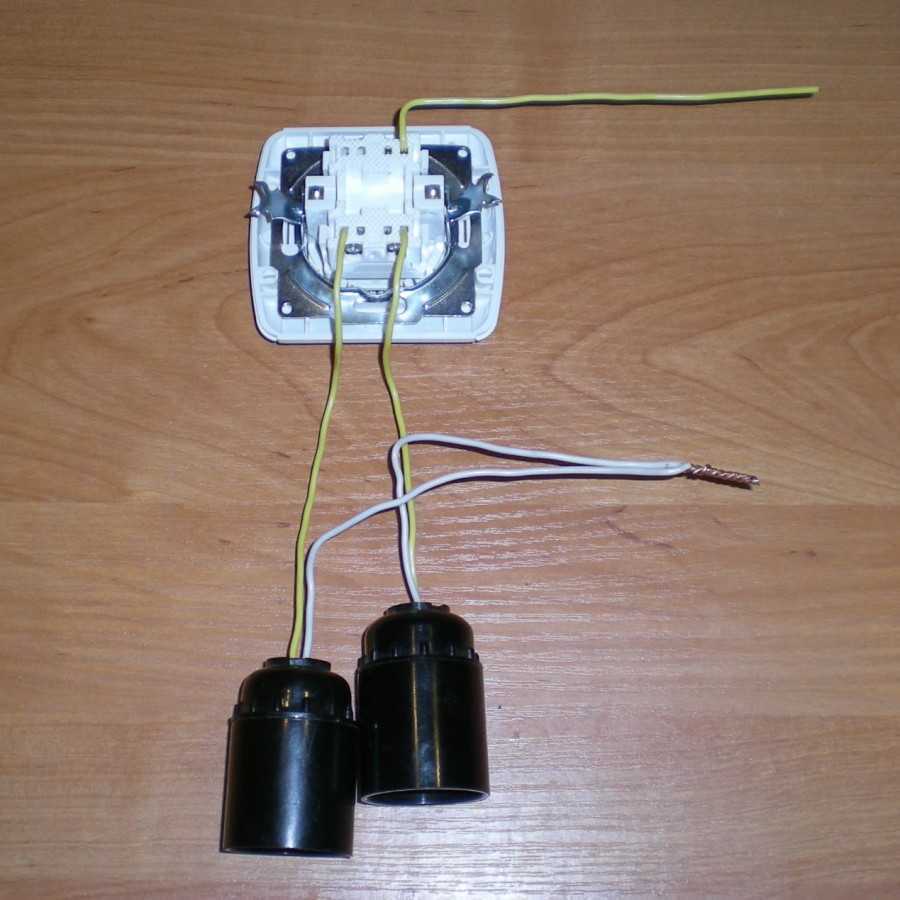

Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Проверка электропроводки
Перед началом монтажа люстры необходимо проверить электропроводку, чтобы убедиться в ее надлежащем состоянии и отсутствии неполадок. Для этого выполните следующие шаги:
Выключите электрический прибор, от которого будет подключаться люстра, на электрощитке или выдерните соответствующий предохранитель.
Все работы с электрической проводкой должны проводиться только при выключенном электропитании!
Проверьте состояние проводов, расположенных в месте, где будет установлена люстра
Обратите внимание на целостность изоляции проводов, наличие трещин, обгоревших участков или иных повреждений.
Проверьте контакты розетки или выключателя, от которых будет подключаться люстра. Убедитесь, что они не окислены и находятся в исправном состоянии.
Проверьте полярность проводов
В большинстве случаев провод фазы обозначается красным или коричневым цветом, а нулевой провод – синим или голубым цветом. Убедитесь, что провода правильно подключены и отнесены соответственно к фазе и нулю.
Используйте тестер или мультиметр для проверки наличия электропитания в проводах. Установите прибор на соответствующий режим и соприкоснитесь щупами с проводами. Если прибор показывает наличие напряжения, значит провода электрически подключены и готовы к установке люстры.
При обнаружении любых неисправностей или сомнительных моментов рекомендуется обратиться за помощью к профессионалам – электрикам.
Способы крепления люстры
Фиксация люстры с использованием крюка
Металлический крюк – это наиболее упрощённый и надёжный вариант. Существует два пути использования различных типов крюков:
1. Когда масса люстры менее 3,5-4,0 кг можно без опаски использовать крюк с резьбовой нарезкой. Технология установки несложная – просверлив нужное (по диаметру и глубине) отверстие в материале потолка, необходимо расположить в канале дюбель из пластика. Затем остаётся аккуратно вкрутить крюк на максимально возможную глубину.
Внимание! Крепить удерживающий люстру крючок можно только в бетон или в массивную деревянную основу (балки, брёвна, брусья и т. п.). Недопустимо монтировать основной элемент в гипсокартон, пластиковые панели или декоративные накладные детали!
Недопустимо монтировать основной элемент в гипсокартон, пластиковые панели или декоративные накладные детали!
2. Если осветительный прибор тяжелее 4,0 кг, то технология будет другой. В этом случае нужно использовать особые анкерные болты (d>=10,0 мм.кв.) с распорочным крюком. Совершив высверливание нужного канала, необходимо ставить в него анкер и затянуть его до предела. Теперь, светильник будет надёжно располагаться под потолком.
Для маскировки крепёжной системы, используется (входящая в комплект люстры) декоративный чашеобразный элемент. Эта деталь свободно сдвигается по основному стержню и может фиксироваться в верхней его части. Поэтому при желании довольно легко регулировать высоту люстры.
Крепление люстры посредством кронштейна или планки
Второй метод крепления, подразумевающий применение планки или кронштейна, является более сложным, но доступный для самостоятельного исполнения.
В люстровый комплект, если изделие качественное, обязательно включена предназначенная для подвески металлическая планка (или кронштейн). В этом элементе располагаются два винта, которые нужно закрепить соответствующими гайками. Теперь, созданный комплекс закрепляется к потолку, в котором предварительно просверлены каналы и установлены ПВХ-дюбеля.
Люстра подносится к потолку и посредством вставления болтов в специальные отверстия, фиксируется под потолком.
Совет! Если потолок деревянный, то кронштейн закрепляется саморезами для дерева нужной длины. А когда потолок – это гипсокартонная конструкция, нужно фиксировать люстру саморезами для металла к несущей профильной планке!
Упрощённый вариант крепления
Когда приобретённая люстра небольшая и лёгкая, то можно обойтись без вспомогательных фиксационных механизмов и крепить осветительный прибор непосредственно к потолочной поверхности. У основания таких люстр есть небольшая пластина из металла с несколькими отверстиями для установки.
Технология монтажа предельно простая. Намечаются места расположения шурупов и в этих точках высверливаются каналы. Помещаются в отверстия пвх-дюбеля и закрепляется светильник не менее чем 2-мя шурупами.
Несколько полезных рекомендаций
Процесс размещения и фиксации люстры на потолке полон разнообразными нюансами, среди которых наиболее существенными являются:
1. Массивные, удлинённые люстры пригодны для размещения только на высоких потолках, иначе, кроме эстетической дисгармонии, будет присутствовать опасность поражения электротоком.
2. Невысокие потолки лучше обустраивать плоскими или небольшими светильниками, близко прилегающими к поверхности. В противном случае высокие гости будут находиться в дискомфортных условиях. Также большая люстровая модель в небольшой комнате будет вызывать постоянный психологический дискомфорт из-за низкого нависания.
Важно помнить!
При выборе люстры рекомендуется обращать внимание на патрон или цоколь — их размеры должны быть стандартными для рынка.
В таком случае их лампочки проще заменить и найти подходящую. Не лишним будет спросить у продавца или консультанта в каком месте их приобретать и у каких производителей.
На покупку потолочных светильников нельзя смотреться с финансовой точки зрения. Часто, стараясь сэкономить, люди выбирают ненадежных производителей. Такие быстро приходят в негодность и их необходимо заменять.
Поэтому нужно обращать внимание на предоставленную гарантию и отзывы потребителей для оценки надежности осветительного устройства.
Применяющиеся обозначения
С проводом, выходящим из потолка мы разобрались. Теперь надо рассмотреть люстру. Все провода у нее имеют разные цвета. По действующей системе обозначений желто-зеленый провод — заземляющий. На схемах он обозначается буквами PE. Это неизменно во всех схемах. С остальными проводами надо будет разбираться отдельно. Цветовые схемы обозначений проводов периодически меняются, что вносит значительную путаницу. Согласно Правилам устройства электроустановок (ПУЭ), на центральный контакт патрона лампы должна идти фаза. По тем же правилам синим цветом маркируется ноль, а черным — фаза. Эти правила надо знать, но полностью доверять сборщикам на фабрике не стоит, лучше проверить порядок подключения самому. При помощи визуального осмотра (или тестера) находим все провода, подходящие к центральным контактам на патронах люстры. Соответственно, остальные провода — ноль.
Иногда провода, подходящие к центральным контактам патронов, имеют разные цвета. Например, имеется 6 ламп, из которых 3 центральных контакта одного цвета, а другие три — другого. Это означает, что провода сгруппированы для подключения к двухклавишному выключателю, позволяющему включать одновременно все лампы, или одну из групп по выбору. Для этого надо, чтобы потолочный провод имел три контакта — два фазных, каждый из которых соединяется с одной из групп центральных контактов, и один нулевой. Теперь, если их соединить соответственным образом, каждая из клавиш будет отвечать за работу одной из групп ламп.
Если из потолка выходят только два провода, то доступен лишь один вариант — включение всех ламп одновременно. Для этого надо объединить все фазные провода, идущие от патронов, в единую группу и соединить в клеммнике с фазой, а нулевую группу — с нулем.
Галогенные люстры, в том числе и с пультами ДУ
Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.
Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.
На следующем видео показано, как следует подключать люстру с пультом ДУ.
Подключение люстры с галогеновыми лампами
Способы крепления
Чтобы разобраться, как повесить люстру на натяжной потолок, нужно учитывать ее конфигурацию и размеры. Приобретать осветительный прибор нужно перед проведением монтажных работ. В противном случае процесс установки люстры на уже готовое полотно натяжного потолка практически невозможен.
Выделяют следующие способы крепления люстру к натяжному потолку:
- анкерный крюк;
- продольная планка;
- крестообразная планка;
- сквозное крепление.
Один из вариантов крепления люстры
Анкерный крюк
Данный способ является наиболее надежным из всех вариантов. Исполнение несложное, но необходима аккуратность. Крюк изначально может присутствовать в квартирах, еще со времени их ввода в эксплуатацию. Если не будет необходимости перенести люстру в иное место, им можно воспользоваться. В противном случае сверлится отверстие на бетонной поверхности с диаметром анкерного крюка. Его диаметр может быть от 6 до 14 мм. Когда в отверстие вставляется крюк, следует подвесную гайку закрутить до тех пор, пока не разожмется гильза.
После этого можно осуществлять монтаж натяжного потолка. По окончании работ находится то место, где зацеплен крюк. Там сразу не получится вырезать отверстие нужного размера. Следует предварительно приклеить пластиковое кольцо. Выбирается диаметр кольца с расчетом, чтобы колпак люстры смог закрыть его полностью. Когда кольцо будет надежно приклеено, то вырезается внутренняя часть, а потом вытаскиваются провода и вешается светильник.
Здесь важно не забыть изолировать друг от друга соединенные провода, а потом все закрыть декоративным колпаком. Данный способ удобен тем, что можно легко поменять устаревшую люстру на новую. Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров
Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров.

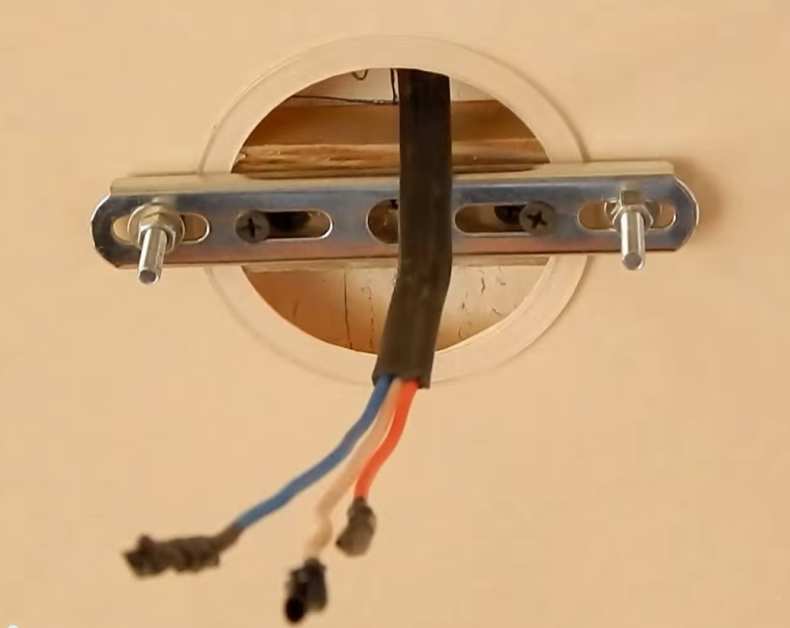

Продольная планка
Закладная деталь монтируется после того, как будут установлены стеновые профили. Выравнивание будет проводиться по их горизонтали. Нижняя точка закладной должна на 1 – 2 мм быть выше уровня полотна. Это позволит обеспечить отсутствие деформации материала и плотное прилегание основания.
Подвешивание на планку осуществляется после остывания пленки. Выполняются следующие шаги:
- Наносим контур закладной детали на полотно.
- Приклеиваем пластиковое кольцо к данному контуру.
- Из ограничителя вырезаем пленку.
- Закрепляем шпильки на планке в соответствии с имеющимися отверстиями в основании люстры.
- Вытаскиваем провода из закладной и пропускаем через подходящее отверстие в планке.
- К закладной прикручиваем планку.
- Проводим соединение электрических проводов, изолируем их.
- Насаживаем люстру на шпильки и фиксируем на них декоративные заглушки.

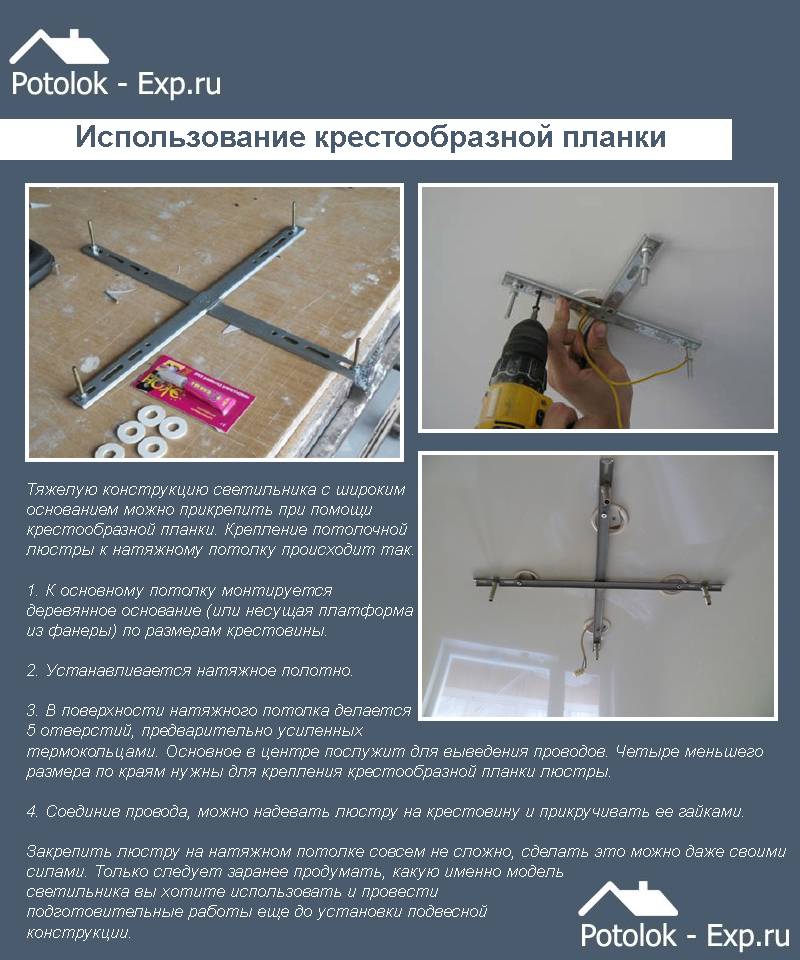

Крестообразная планка
Крестообразная планка используется в случаях, когда подвешивается тяжелая люстра. Поэтому лучше распределить нагрузку на 4 шпильки. Зачастую данный крепежный элемент имеет достаточно большое основание, поэтому трудно найти подходящее термокольцо. Единственным верным исходом будет крепление закладной наверху пленки натяжного потолка. Для этого выполняются следующие шаги:
- Необходимо собрать монтажную платформу после крепления конструкции под натяжным потолком.
- Бумажный шаблон прикладывается непосредственно на полотно. Шаблон создан в соответствии с размерами основания люстры. Затем отмечаем крепежные отверстия.
- Клеем накладку в намеченные места, она не позволит полотну рваться.
- Когда клей застынет, из накладки нужно вырезать материал.
- Электропроводку протягиваем в центральном отверстии.
- К полотну прикладываем крестообразную планку, затем прикручиваем ее к закладной с помощью саморезов.
- Выполняем подсоединение электропроводки, которая надежно соединяется в соответствии со схемой. Изолируем её изолентой.
- Насаживаем на шпильки основание люстры и крепим метизами, которые идут с осветительным прибором в комплекте.
Закладная должна отличаться достаточной толщиной, чтобы выдерживать тяжелые люстры.
Сквозное крепление
Суть сквозного крепления заключается в применении крюка, имеющего длинный резьбовой стержень, и двух пластин. Размер пластин может быть 300х300 мм или 200х200 мм. Для начала создается сквозное отверстие, куда помещается одна планка. Гайка завинчивается на крюк. Она будет у потолка удерживать вторую пластину. Крюк вставляется в отверстие, а вторая гайка навинчивается сверху. В результате между собой стянутся обе пластины. Дальнейшие действия являются аналогичными. Подобный способ подойдет только для двухэтажных частых домов или домов с чердаком.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Установка люстр различных конструкций: пошаговая инструкция
Как подключить пятирожковую люстру без инструментов?
Не у каждого дома есть вольтметры, мультиметры, индикаторные отвертки и прочее оборудование для электротехнических работ. Чтобы не тратиться на их покупку, мы решили дать вам несколько полезных советов, как обойтись без серьезных инструментов и все-таки подключить потолочный светильник правильно:
- Индикаторная отвертка нужна для выявления фазы и ноля. Узнать о назначении проводов можно другими способами: посмотреть в технической документации, из маркировки («L» – фаза, «N» – ноль) или по цвету – для фазы свойственны коричневый, черный или красные цвета, ноль обозначается синим.
- Мультиметр необходим для проверки правильности подключения люстры на 5 лампочек. Простой способ сделать то же самое, но без прибора – включить электроснабжение и нажать на клавиши выключателя.
- Вместо пассатижей для очистки жил кабелей можно использовать обычный кухонный нож. Оплетка разогревается огнем от зажигалки, размягчается и удаляется. Постарайтесь не перекалить провод во избежание потери его работоспособности.
Все, что необходимо для подключения 5-рожковой люстры: прочный стул, нож, изолента. Вместо скручивания проводов можно использовать клеммную коробку, она идет в комплекте с самим световым оборудованием.
Сборка и монтаж новой люстры

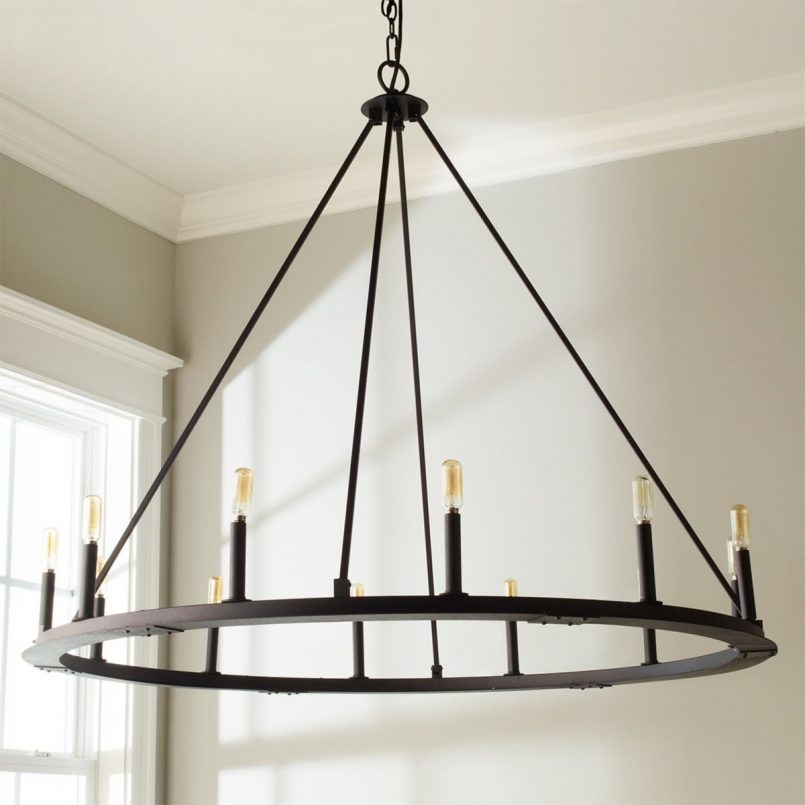

Люстра, которую мы хотим повесить:
Это вид сзади, точнее сверху. Важная часть – кронштейн, который будем крепить к потолку в первую очередь.
Важно – чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена
Теперь подошла самая брутальная часть проекта – надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы – и кронштейн установлен.
Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.
Определите фазу и ноль на потолке
Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.
Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.
YouTube-канал Krzysztof Klimas
- Включите все клавиши на выключателе.
- Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
- Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.
Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.
