Вентиляционный дефлектор: устройство, разновидности, правила монтажа

Низовые ветра

Ветра низового типа вызывают затруднения в работе дефлектора. Именно поэтому большинство моделей оснащается специальными защитными элементами, которые позволяют устройству работать независимо от направления ветра и представляют собой ось с двумя подшипниками, расположенными на разной высоте. Дополнены они ширмой в форме полуцилиндра, флюгерным полотном и крышкой.

Принцип действия данного элемента прост. При изменении погодных условий, когда возникает низовой ветер, флюгерное полотно поворачивается и закрывает собой дымоход. Путь холодному воздуха преграждается, а отводимый дым беспрепятственно выходит.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

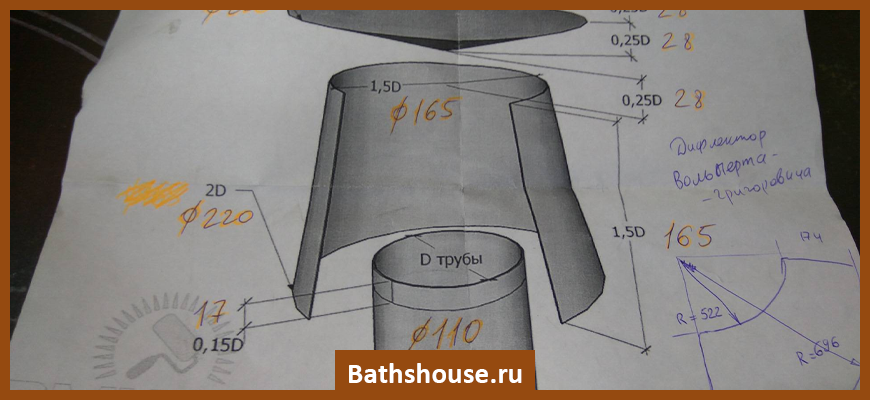

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

1. Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
2. Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

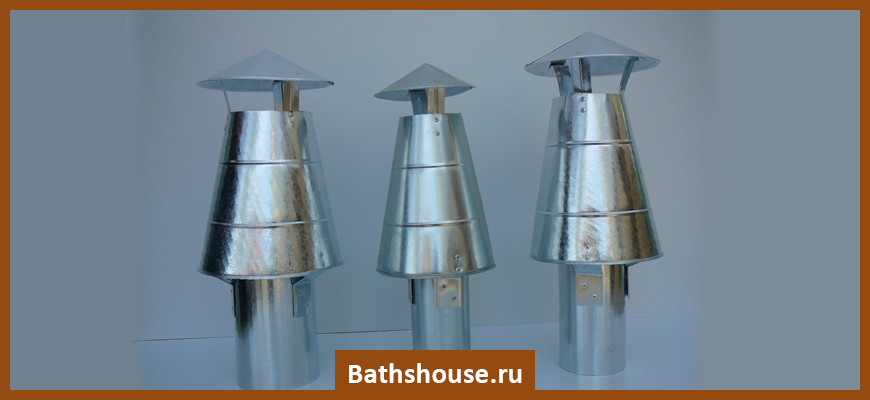

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

• лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
• стальная полоска — оптимальная ширина 3-5 мм;
• короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

Далее:

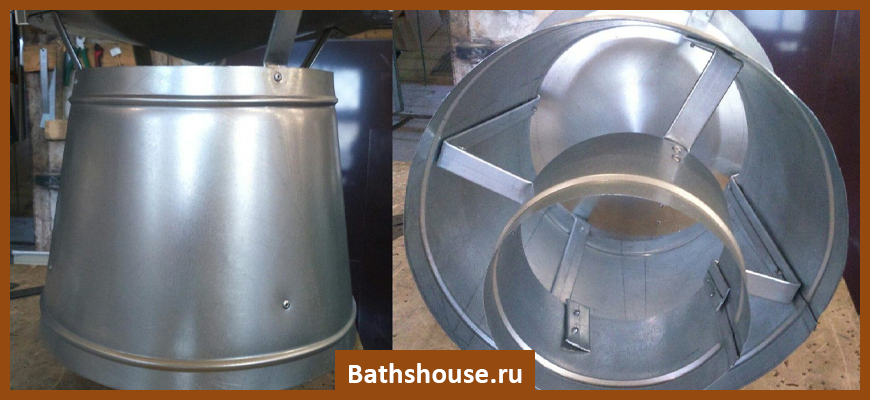

• диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
• внешний цилиндр — тот же принцип, что и выше;
• колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

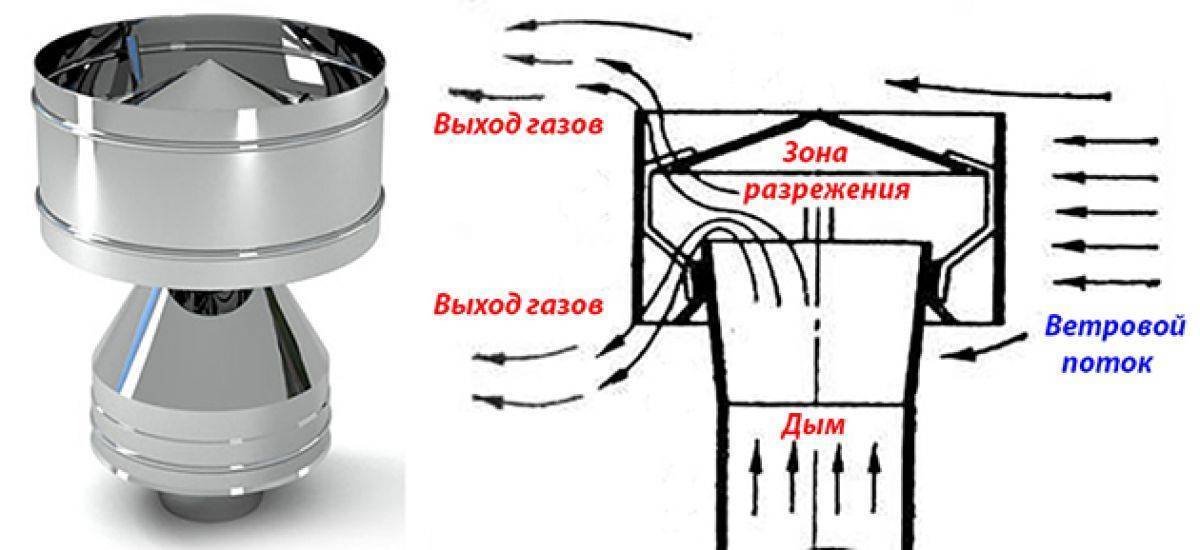

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

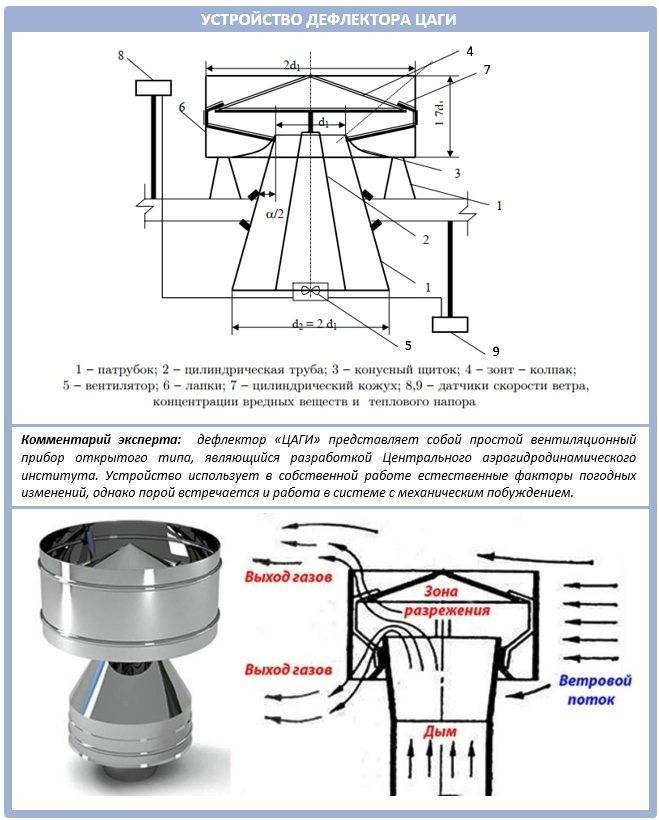

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

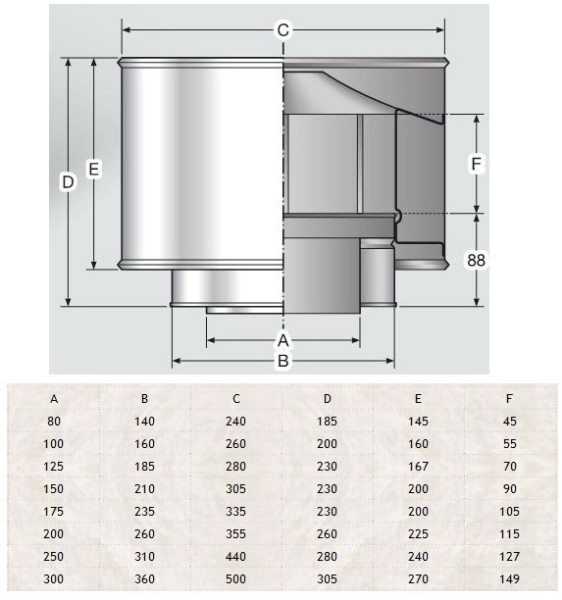

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

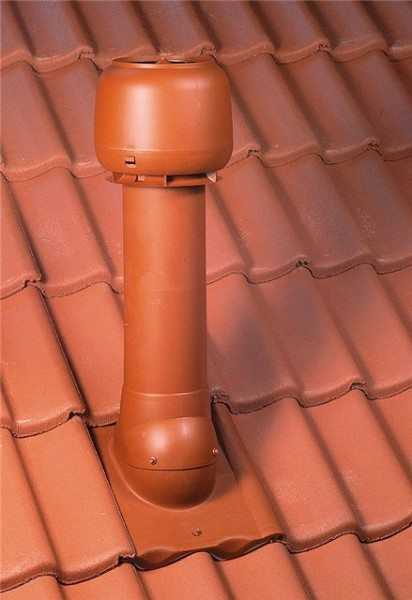

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Дефлектор – неотъемлемая часть вентиляционной системы

Дефлектор с юбкой

Организация воздухообмена в доме производится системой элементов, узлов, механизмов, обеспечивающих многофункциональное ее действие: приток, удаление, озонирование, подогрев воздуха и другие операции. Важную роль в ней играет дефлектор вытяжной вентиляции. Приспособление аэродинамического типа оборудовано «колпаком». Компонуется на крыше сверху на вытяжной вентиляционной трубе в самой верхней точке. Функции:

• Защищает вентиляционный канал.
• Создает бесперебойную тягу для всей вентсистемы, активизирует ее работу.

Конструкционное исполнение различное, но есть общие основные элементы:

• Два стакана: наружный слегка расширен в нижней части, внутренний – ровный.
• Зонт (колпак) – защитный элемент, предотвращающий попадание находящегося в воздухе мусора, осадков, мелких насекомых.
• Кронштейны для фиксации колпака.
• Патрубок.
• В некоторых устройствах предусмотрена защитная сетка, препятствующая попаданию в трубу мусора, но ослабляющая тягу, хотя и не существенно.

Оболочки корпусов в форме цилиндров, которые надеты один на другой. Над верхним из них крепится крышка. Верхняя часть каждого цилиндра оборудована кольцами. Такого вида отбои предназначены для корректировки направления воздушного потока в вентиляционном дефлекторе различного размера. Их установка спланирована так, чтобы пронизывающие потоки воздуха создавали его подсос через неплотности между кольцами, ускоряя тем самым вывод газов из вентиляции.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

• ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
• Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
• Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
• Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
• Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

• крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
• цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
• автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
• для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

• плоские;
• полукруглые;
• а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Разновидности

Сегодня на строительных рынках можно найти огромное множество различных дефлекторов. Все они отличаются между собой по внешнему виду, предназначению и материалам изготовления.

Сразу нужно сказать, что дефлекторы могут быть не только вентиляционными, но и другими. Например, широко такие устройства применяются в авиастроении, а также в автомобилестроении.

Вентиляционный дефлектор

Как уже было сказано, автомобилисты точно скажут, что такое дефлектор капота, например. Все они прекрасно знают, что такое дверные дефлекторы, или как их еще называют «ветровики». Надо сказать, что «ветровик» может быть только пластиковый, а вот подобные устройства для дымоходов и систем вентиляции делаются из металлов:

• Алюминий;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Очень редко, но встречаются и медные изделия.

Итак, если со сферами применения все понятно, то вот с конструкцией не очень. По этому признаку все подобные устройства делятся на:

• Дефлекторы цаги;
• Открытого тарельчатого типа;
• Круглые;
• Звезда;
• Устройство, работающее по принципу Григоровича;
• Н-образные изделия.

Самым простым и самым популярным является дефлектор Григоровича.

Дефлектор для вентиляции

Среди всего прочего можно выделить и еще два больших класса. Дефлектор может быть:

• Ротационный или вращающийся;
• Статичный, то есть неподвижный.

Стоит немного сказать и про технические характеристики подобных устройств. Их не много. Можно выделить только размеры и материал изготовления

Выбирая, внимание нужно уделять, прежде всего, принципу построения, то есть именно конструкции изделия, а уже потом из нужного типа выбирать нужный размер

Разновидности

Существует большое количество разновидностей вентиляционных дефлекторов, и подобрать нужный даже для местности со специфическим климатом не составит особого труда. Все модели отличаются сложностью конструкции и эффективностью работы в тех или иных условиях.

Одной из наиболее распространенных моделей является так называемая насадка ЦАГИ. Название получено по месту изобретения данного устройства (Центральный Аэрогидродинамический институт).

Обладает стандартной конструкцией и позволяет увеличивать тягу в вентиляции за счет разницы давлений. Существуют модели, изготовленные из стали и способные выдерживать высокую температуру воздуха,  вплоть до 800 градусов по Цельсию.

Но данный вид не защищен от образования льда на стенках корпуса (как внутри, так и снаружи), что может снизить его эффективность. К тому же у него повышена уязвимость к ветру.

Еще одна популярная модель — Григоровича. В странах СНГ является наиболее распространенной. Конструкция так же проста, материалы изготовления недорогие — все это делает дефлектор Григоровича практически самым доступным из всех.

Особенность устройства — два зонта, в соединении своей формой напоминающие тарелку. Ставят его на круглые и на прямоугольные (квадратные) трубы, но для прямоугольных необходимо устанавливать дополнительную пластину-переходник.

Следующей моделью по популярности можно назвать тарельчатую Astato. Она была разработана французской одноименной фирмой. Ее популярность обусловлена сочетанием простоты конструкции и эффективности в использовании.

Astato усиливает вентиляционную тягу благодаря ветру и создаваемой разнице в давлении при использовании вентилятора. Конструкция может быть установлена на домах с любым количеством этажей.

Ротационные виды устройств (также имеют название динамических дефлекторов) намного сложнее предшественников. Их конструкция усложнена дополнительными вращающимися элементами — турбинной головкой и лопастями.

Они изготавливаются из легких сплавов, из-за чего начинают вращаться даже при слабом потоке ветра. Вращение барабана в определенную сторону создается область низкого давления из-за разреженного воздуха. Это и создает хорошую тягу в системе.

Ротационные вентиляционные дефлекторы эффективнее своих статических конкурентов практически в два раза. Но это также сказывается и на цене, которая существенно отличается в большую сторону.

К тому же динамические модели хорошо защищены от высоких температур, чем снижают расходы на охлаждение в жаркие периоды, обладают наиболее привлекательным  с эстетической точки зрения видом.

Внутри их конструкции не образуется конденсат, некоторые из них способны работать без подключения электроэнергии.

Менее популярными является Н-образный тип. Его основное отличие — сдвоенный вентиляционный дефлектор всего на одном оголовке.

К не особо популярным также стоит отнести устройства флюгерного типа. Такие изделия подвижны и установлены на киле, который поворачивается в зависимости от направления ветра.

Повернувшись под ветер, он подставляет все отверстия и лопасти прямо под поток воздуха, обеспечивая хорошую тягу в вентиляционной системе.

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

• способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
• предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
• препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

• медью. Впрочем, крайне редко, из-за ее высокой стоимости;
• алюминием;
• керамикой;
• оцинкованной сталью;
• нержавеющей сталью;
• пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

• статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
• статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
• с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

• Вольперта.
• Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
• двойном.
• Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
• флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
• шаровидном.

Можно ли устанавливать вентиляционный дефлектор на дымоход

Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?

Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:

1. Ставить различные насадки запрещено правилами пожаробезопасности.
2. Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
3. Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.

Для увеличения тяги можно использовать дефлекторы статичного типа.
