Выход газопровода из земли: требования и особенности обустройства узла выхода

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей – не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

2.5.288

Расстояния при пересечении, сближении и параллельном следовании ВЛ с подземными трубопроводами должны быть не менее приведенных в табл.2.5.40*.

_______________

* Взаимное расположение трубопроводов, их зданий, сооружений и наружных установок и ВЛ, входящих в состав трубопроводов, определяется ведомственными нормами.

Таблица 2.5.40 Наименьшие расстояния от ВЛ до подземных сетей

Пересечение, сближение или параллельное следование

Наименьшее расстояние, м, при напряжении ВЛ, кВ

До 2035110150220330500750

Расстояние по горизонтали:

1) при сближении и параллельном следовании от крайнего неотклоненного провода до любой части:

магистральных нефтепроводов, нефтепродуктопроводов, аммиакопроводов, газопроводов с давлением газа свыше 1,2 МПа (магистральные газопроводы)

10152025253040

трубопроводов

сжиженных углеводородных газов

Не менее 1000 м

2) при сближении и параллельном следовании в стесненных условиях и при пересечении от заземлителя или подземной части (фундаментов) опоры до любой части трубопроводов, указанных в п.1

55101010152525

3) при пересечении, сближении и параллельном следовании от заземлителя или подземной части (фундаментов) опоры:

до немагистральных нефтепроводов, нефтепродуктопроводов, трубопроводов сжиженных углеводородных газов и аммиакопроводов и до газопроводов с давлением газа 1,2 МПа и менее

55101010101025

до водопровода, канализации (напорной и самотечной), водостоков, дренажей тепловых сетей

223333310

В исключительных случаях допускается в процессе проектирования уменьшение до 50% расстояний (например, при прохождении ВЛ по территориям электростанций, промышленных предприятий, по улицам городов и т.п.), приведенных в п.3 табл.2.5.40 для газопроводов с давлением газа 1,2 МПа и менее.

При этом следует предусматривать защиту фундаментов опор ВЛ от возможного их подмыва при повреждении указанных трубопроводов, а также защиту, предотвращающую вынос опасных потенциалов на металлические трубопроводы.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами подземных магистральных трубопроводов для транспорта горючих жидкостей и газов расстояние от оси ВЛ до крайнего трубопровода должно быть не менее 1000 м.

Как решать вопрос с опрессовкой?

Готовая магистраль обязательно проверяется на герметичность. Опрессовка является обязательным этапом, так как позволяет выявить возможные дефекты швов и соединений. Если утечка теплоносителя в системе отопления чревата проблемами, связанными с переделкой, то утечка газа опасна для жизни. У профессионалов, занимающихся СМР, проблем с проверкой не возникает, а вот при самостоятельном монтаже сложнее.

Ищите самый точный манометр, автомобильный компрессор и вперед. Я уже не помню, посмотрите СП, там есть допустимые утечки. Но если все сделано правильно, то давление будет стоять неделю нормально. Температурные погрешности, конечно, есть, но в целом стояло нормально. Только этот способ газовщиков не устроит – нужен гидравлический манометр. У меня по распоряжению сверху местный горгаз перемерял, т. к. установленный манометр не удовлетворял по классу точности.

По СП допускается опрессовка частями и проверка герметичности малыми давлениями с применением гидравлического манометра. Класс точности манометров также указывается нормативами. «По завершении испытаний газопровода давление снижают до атмосферного, устанавливают автоматику, арматуру, оборудование, контрольно-измерительные приборы и выдерживают газопровод в течение 10 мин под рабочим давлением. Герметичность разъемных соединений проверяют мыльной эмульсией».

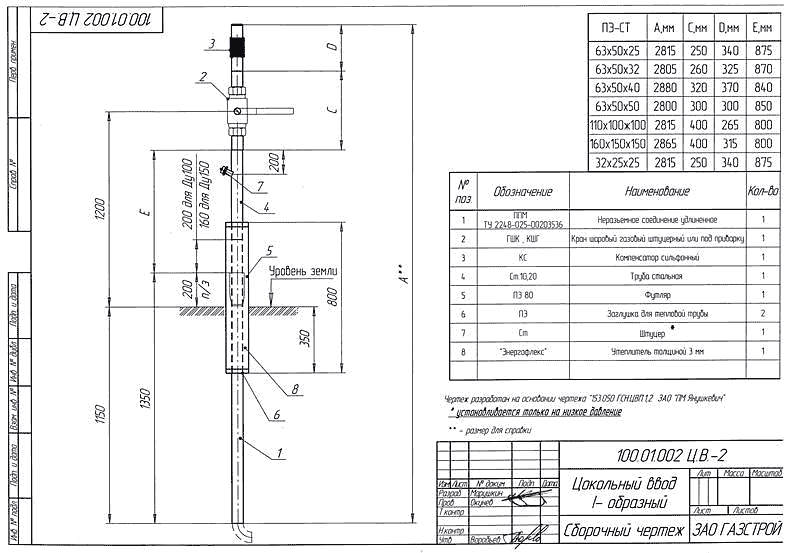

I-образный тип подключения системы

Если рассматривать третий тип подключения в общих чертах, то он напоминает прямой тип подключения, однако имеет дополнение в виде сильфона и крана. Сам же трубопровод изготавливается из стали и полиэтилена. Соединение сетей осуществляется посредством использования сварочного аппарата. Переход этого вида чаще всего располагается в вертикальной части газопровода.

Отличительные черты этого соединения заключаются в том, что наблюдается достаточно высокий уровень теплоизоляции, а также устойчивость к механическим нагрузкам. Эти качества обеспечиваются за счет использования стального утепленного футляра. Использовать I-образный тип подключения можно при любых погодных условиях. Соединение с основной магистралью осуществляется посредством использования электросварного отвода. Применять этот тип системы можно для перекачки природного газа с любым давлением.

Какие виды футляров используют?

Газовики сами определяют, какой вид цокольного ввода оптимален для конкретных условий, они же выбирают защитный футляр и способ его установки.

В зависимости от конфигурации изделия, его помещают в один из футляров:

  • гибкий разрезной из полиэтилена;
  • металлический.

Оба вида выпускают в базовых условиях.

Для изготовления эластичного футляра используют полиэтиленовую трубу, разрезанную вдоль пополам. При монтаже ее склеивают герметиком, обматывают по всей длине клейкой лентой и зажимают металлическими хомутами.

Чтобы внутрь защитного чехла не попадал мусор или вода, с торцов его запрессовывают герметиком, а затем устанавливают заглушки

Металлический футляр изготавливают из стали и монтируют на изделие в процессе установки ввода в дом. Полость между газовой трубой и чехлом заполняют или пряденым льном, или веревкой, а затем с обоих торцов примерно на 20 см закупоривают мастикой.

Наружную часть покрывают грунтовкой и эмалью по металлу желтого цвета в два слоя – согласно ГОСТ 6465. Такая защита должна предохранять металл от коррозии и быстрого износа

Оба вида футляра должны максимально защищать переход полиэтилен-сталь от внешнего воздействия, а также обеспечивать надежность и стабильность конструкции.

2.5.284

Расстояния при пересечении, сближении и параллельном следовании с надземными и наземными трубопроводами и канатными дорогами должны быть не менее приведенных в табл.2.5.39*.

_______________

* Взаимное расположение трубопроводов, их зданий, сооружений и наружных установок и ВЛ, входящих в состав трубопроводов, определяется ведомственными нормами.

Расстояния по вертикали в нормальном режиме работы ВЛ должны приниматься не менее значений, приведенных в табл.2.5.39:

при высшей температуре воздуха без учета нагрева проводов электрическим током расстояния должны приниматься как для ВЛ 500 кВ и ниже;

при температуре воздуха по 2.5.17 без учета нагрева провода электрическим током при предельно допустимых значениях интенсивности электрической и магнитной составляющих электромагнитного поля – для ВЛ 750 кВ;

при расчетной линейной гололедной нагрузке по 2.5.55 и температуре воздуха при гололеде – согласно 2.5.51.

В аварийном режиме расстояния проверяются для ВЛ с проводами площадью сечения алюминиевой части менее 185 мм при среднегодовой температуре, без гололеда и ветра; для ВЛ с проводами площадью сечения алюминиевой части 185 мм и более проверка при обрыве провода не требуется.

Трасса ВЛ напряжением 110 кВ и выше при параллельном следовании с техническими коридорами надземных и наземных магистральных нефтепроводов и нефтепродуктопроводов должна проходить, как правило, на местности с отметками рельефа выше отметок технических коридоров магистральных нефтепроводов и нефтепродуктопроводов. В районах Западной Сибири и Крайнего Севера* при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами надземных и наземных магистральных газопроводов, нефтепроводов, нефтепродуктопроводов и аммиакопроводов расстояние от оси ВЛ до крайнего трубопровода должно быть не менее 1000 м.

_______________

* Здесь и далее к районам Западной Сибири относятся нефтегазодобывающие районы Тюменской и Томской областей и Ямало-Ненецкого и Ханты-Мансийского округов и к районам Крайнего Севера – территория, включенная в это понятие Постановлением Совета Министров СССР от 10.10.67.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

  • в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
  • по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

  1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
  2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
  3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

  • на расстоянии меньше 50 см от оконных и дверных проемов;
  • на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

  • для трубопроводов низкого давления – 2 м;
  • для магистралей со средним значением давления – 4 м;
  • для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

  • для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
  • для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
  • для систем, проложенных под водой (до 100 м);
  • для трасс, проложенных в лесополосе (до 3 м).

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

  1. строительство любых сооружений;
  2. обустройство выгребных ям;
  3. обустройство мест для хранения токсичных и химически активных соединений;
  4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
  5. разжигать огонь;
  6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Зачем газифицировать жилье?

На сегодняшний день природный газ является самым удобным и, что немаловажно, выгодным видом топлива. Рано или поздно каждый хозяин частного дома захочет газифицировать свои владения

Конечно, есть альтернатива – электричество. Однако его стоимость слишком велика и отапливать большие площади зимой таким способом весьма накладно. Плюс ко всему вы всегда будете зависеть от погодных условий – любой ураган может спровоцировать порыв кабелей и тогда придется остаться на некоторое время без еды, горячей воды и отопления. А вот испортить газовую магистраль намного сложнее.

Фото природного газа

Есть, конечно же, еще один «бабушкин» способ отопить жилье – печь или камин. Но зола, уголь, дрова, все это приведет к лишней грязи. Чтобы растапливать печку, потребуется много времени и труда, поэтому этот вариант лучше оставить в качестве альтернативы на случай апокалипсиса. Так что, как ни крути, но голубое топливо на сегодня занимает лидирующие позиции.

Расстояние от газопровода до построек

Нормативы касаются не только забора и жилого фонда, но и других построек на участке.

Дистанция в 2 метра также необходима от газопровода до других построек на участке, в том числе и жилого дома. Это при низком давлении подачи газа. Если же давление выше 0,05 Мпа, то требуется располагать дом и другие постройки на расстоянии 5 метров от трубы.

Дистанция в 2 метра также необходима от газопровода до других построек на участке, в том числе и жилого дома

Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Перед покупкой участка следует внимательно изучить документацию, чтобы не было неожиданных сюрпризов по несоответствию проложенных коммуникаций требуемым нормам

При возведении строений важно учитывать санитарные и технические нормы, чтобы избежать затопления, разрушения построек, прямого возгорания и других неприятностей. — Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

2.3.93

При прокладке кабельной линии параллельно с ВЛ 110
кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через
крайний провод линии, должно быть не менее 10 м.

Расстояние в свету от кабельной линии до заземленных частей
и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м при напряжении до 35
кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от
кабельных линий до подземных частей и заземлителей отдельных опор ВЛ выше 1 кВ
допускается не менее 2 м; при этом расстояние от кабеля до вертикальной
плоскости, проходящей через провод ВЛ, не нормируется.

Расстояние в свету от кабельной линии до опоры ВЛ до 1 кВ
должно быть не менее 1 м, а при прокладке кабеля на участке сближения в
изолирующей трубе 0,5 м.

На территориях электростанций и подстанций в стесненных
условиях допускается прокладывать кабельные линии на расстояниях не менее 0,5 м
от подземной части опор воздушных связей (токопроводов) и ВЛ выше 1 кВ, если
заземляющие устройства этих опор присоединены к контуру заземления подстанций.

Советы по выбору

Практически в быту встречаются два вида регулирующей арматуры: смесители и регуляторы температуры для батарей отопления (термовентиль). При выборе смесителя стоит выбирать рычажную конструкцию – она прослужит больше. Оптимальный материал – бронза (загляните внутрь – характерный золотисто-желтоватый цвет ни с чем не спутаете). Качество элитных дорогих моделей гарантирует их долговечность, но цена перевешивает их долговечность – и на отечественном рынке можно подобрать качественное изделие.

Не стоит руководствоваться только соображениями экономии – терморегулятор в будущем уменьшает расходы на отопление и его стоимость полностью окупится.

Специфика и нормативы

Расстояние от кабеля до газопровода, как и другие параметры, которые касаются транспортировки электроэнергии по электрокабелю и газового топлива по газопроводу, предусмотрены специальными инструкциями по строительству, эксплуатации и обеспечению безопасности.

Правила устройства электроустановок предусматривают разнообразные сложности и тонкости, которые только могут возникнуть при размещении электрических силовых щитков. Они могут быть групповыми, наружными или внутренними.

Нельзя ответить на вопрос о том, какое должно соблюдаться расстояние между газопроводом и электрокабелем, если не учитывать конкретных особенностей инженерного проекта, потому что нормативы зависят от нескольких параметров в каждом конкретном случае.

В предписанные нормы неоднократно вносились рекомендации. Это происходило по мере усовершенствования способов изоляции, видоизменений транспортировки, развития и разветвления сетей.

В случае с трубопроводом – расстояние регламентируется по отдельным принципам. Все зависит от типа и разновидности специального сооружения, его технического оснащения, предусмотренного уровня давления в газовой магистрали, а также места и способа его прокладки:

  1. В СП 62.13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
  2. Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
  3. В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.

Нормы

Расстояние между кабелем и газопроводом определяется и спецификой передачи электроэнергии. Газопроводы могут быть подземного и надземного типов, электроэнергия – передаваться по подземным кабельным или надземным воздушным линиям. Расстояние от кабеля связи в воздушном пространстве зависит от охранной зоны ЛЭП, мощности и режима эксплуатации электроустановки.

В подземной кабельной сети все зависит от класса напряжения и безопасности изоляции, близости других объектов, их величины и предназначения. Для ЛЭП предусмотрена зона безопасности, габариты которой отмечаются в виде геометрически рассчитанного многоугольника. Подземный кабель может оснащаться дополнительными приспособлениями, дающими возможность уменьшить величину дистанции.

Кроме Постановления Правительства РФ № 169, определяющего порядок установки охранных зон, правил по устройству и по обеспечению транспортировки электроэнергии и организацию мер безопасности, есть ГОСТ 13109-97 «Электрическая энергия», ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками», правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Правила устройства электроустановок неоднократно редактировались и корректировались. Они направлены на предотвращение возможных нарушений при несоблюдении расстояний. В нормативном акте Минэнергетики, например, есть минимальное расстояние между розетками для электрических приборов и газовой трубой в помещении.

Оно установлено в 50 см, для предотвращения возможности взрыва бытового газа, если в розетке произойдет искрение. В остальных случаях есть множество нюансов

Особенное внимание уделяется расстоянию от кабеля до надземного расположения или дислокации в земле сооружений по транспортировке природного газа или энергии

Нержавеющая трубопроводная арматура

Запорная промышленная арматура, произведенная из нержавеющей стали, незаменима при транспортировке многих рабочих сред. Она очень прочна, инертна к агрессивным веществам, устойчива к опасно повышенным температуре и давлению, имеет хорошие износостойкие показатели, не поддается коррозии. С учетом таких характеристик, не удивительно, что механизмы из этого материала стали основными рабочими узлами в нефтегазовой, фармацевтической, пищевой и химической промышленностях. Широко нержавеющая арматура применяется и на АЭС.

Понятно, что такие механизмы могут применяться и в отопительных, и в бытовых системах, снабжающих объекты водой и теплом.

Установка

А именно:

Глубина траншеи прокладки газопровода к жилому зданию согласно ГОСТам допускается не менее восьмидесяти сантиметров. В местах, где отсутствует перемещение транспорта, позволяется сократить этот размер до шестидесяти сантиметров.

Место для укладки газопровода

  • Расстояние до ближайшей электропроводки должно быть не менее полуметра. Наличие гофры у электрического кабеля уменьшает допустимый отрезок до двадцати пяти сантиметров.
  • Все видимые части красятся в жёлтый цвет, предупреждающий о наличии в трубе горючего газа.

Жёлтый цвет – общепринятое обозначение газопровода

  • Перед закапыванием газовой трубы настоятельно рекомендуется проверить герметичность всех стыков. Вся внешняя часть также подвергается такой проверке.
  • Обязательно убедитесь к моменту начала монтажных работ в наличии всех разрешающих документов. Иначе всё может обернуться крупным денежным штрафом.

Необходимые материалы

Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.

У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.

Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.

Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.

9.1 Общие требования

9.1.1. Газопотребляющее оборудование для системы отопления, горячего водоснабжения и вентиляции дома, а также газовые плиты для приготовления пищи присоединяются к сети централизованного газоснабжения. При отсутствии централизованного газоснабжения создается автономная система газоснабжения на основе индивидуальных баллонных установок или резервуаров сжиженного газа, обеспечивающая газовым топливом все упомянутые выше системы дома или их часть. 9.1.2. При использовании газа только для приготовления пищи рекомендуется устраивать газоснабжение из индивидуальных баллонных установок, состоящих из одного или двух баллонов. В остальных случаях рекомендуется применение индивидуальных резервуарных установок сжиженного газа. 9.1.3. При ориентировочных расчетах требуемого объема газопотребления рекомендуется использовать следующие среднесуточные показатели потребления газа для одноквартирного дома: – приготовление пищи на газовой плите – 0,5 м3/сут; – горячее водоснабжение с использованием газового проточного водонагревателя – 0,5 куб.м./сут; – отопление с использованием бытового газового отопительного аппарата с водяным контуром (для условий Московской области) – от 7 до 12 м3/сут. 9.1.4. Расчетное давление газа во внутреннем газопроводе дома следует принимать не более 0,003 МПа. 9.1.5. При проектировании и устройстве системы газоснабжения дома следует руководствоваться СНиП 2.04.08, СНиП 3.05.02 и “Правилами безопасности в газовом хозяйстве”.

Ограничения СНиП при прокладке газопровода

Как уже было сказано выше, СНиП 42–01-2002 описывает все необходимые ограничения по монтажу газопроводных конструкций. Расстояние между жилой постройкой до коммуникации определяется по давлению газа: чем выше этот показатель в трубе, тем дальше её необходимо расположить от дома.

Рассмотрим основные положения, которые описываются в СНиП:

  • дистанция между фундаментом жилой постройки и газотранспортной коммуникацией с низким давлением составляет 2 метра;
  • расстояние между фундаментом частного дома и трубой со средним давлением составляет 4 метра;
  • газопроводы высокого давления должны располагаться на расстоянии 7 метров от жилой постройки;
  • в соответствии со СНиП дистанция трубопровода, который осуществляет транспортировку газа, до оконного или дверного проёма должна быть не менее 50 см;
  • расстояние от трубы до крыши дома должно быть не меньше 20 см.

Пункты, прописанные строительными нормами и правилами должны выполняться в обязательном порядке, так как учитывают пожарную безопасность и сантехнические нормативы.

Виды арматуры для трубопроводов

Выделяют следующие виды трубной арматуры:

  • регулирующая;
  • запорно-регулирующая;
  • невозвратно-запорная;
  • запорная;
  • предохранительная;
  • обратная;
  • невозвратно-управляемая;
  • смесительно-распределительная;
  • дренажная (спускная);
  • отводная;
  • отключающая (защитная);
  • редукционная (дроссельная);
  • фазоразделительная;
  • контрольная.

Как нетрудно догадаться, каждая разновидность продукции предназначена для определённых целей, которым соответствует и устройство трубопроводной арматуры.

Например, запорную трубопроводную арматуру используют для перекрытия движения рабочей среды (или совокупности сред) с целью проведения профилактических работ в сети.

Предохранители служат для защиты трубопровода от превышения рабочего давления, в результате которого система может выйти из строя, путём сброса излишков перемещаемой среды.

Регулирующая арматура предназначена для поддержания нужного количества носителя с помощью изменения его расхода.

Возникновение возвратного потока, снижающего производительность системы, предотвращается обратными элементами (в частности, невозвратно-запорными и невозвратно-управляемыми).

Сброс из трубопроводной системы рабочей среды осуществляется путём использования спусковых, или дренажных, приспособлений.

Разделение фаз (при условии, что в трубах перемещается несколько фазовых состояний среды) производится при помощи фазоразделительных элементов.

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

  Подключение газовой плиты — правила самостоятельного подключения

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Для коттеджа или частного дома установка электрического котла отопления решает проблемы обогрева помещений и обеспечения горячей водой. Европейские страны делают ставку на электрические системы обогрева. Будущее у европейцев за этой техникой. Современные потребители, просчитав «плюсы» и «минусы», оценили электрические установки. Многие пришли к выводу, что целесообразно подключение электроагрегата к отопительной системе. Чтобы эффективность котла была максимальной, требуется правильный подбор модели, верный расчет схемы компоновки с ориентацией на используемое напряжение.

Внимание! Подключение электрокотла требует правильного анализа схемы, требуемой мощности сети и четкого выполнения алгоритма работ. Если его установка самостоятельно вызывает затруднения, обращайтесь в компанию «Новое место». Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования

Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования.

Не отступая от требований инструкции

Особенности оборудования выхода газопровода

Самостоятельно изготавливать детали для оборудования цокольного ввода нельзя.

Их выпускают в заводских условиях из материалов, соответствующих требованиями ГОСТ:

  • прямошовных стальных труб (10705-80 или 3262-75);
  • бесшовных труб (8734-75 или 8732-78);
  • полиэтиленовых труб (50838-95).

Следует помнить, что все соединения вводной части с газопроводом должны быть неразъемными – и те, что находятся под землей, и те, что расположены снаружи. Стальные элементы соединяют методом сварки и изолируют. И хотя в жилой сектор поставляется газ низкого давления, переходные детали часто рассчитаны на подачу топлива среднего или высокого давления.

Подробнее о давлении в газопроводе – читайте далее.

По правилам монтажа, длина надземной части магистрали, помещенной в футляр или просто изолированной, должна превышать высоту устойчивого снежного покрова на 0,2 м (по средним показателям)

Длина нижней части зависит от условий монтажа и заглубления газопровода. Но нужно помнить, что траншею никогда не прокладывают ниже основания фундамента дома. Получается, что все детали входа газопровода в землю должны находится на отрезке от нижней точки фундамента до окон 1-го этажа.

Соединение полиэтилен-сталь чаще всего располагают на более защищенном горизонтальном участке, который находится в грунте. При этом одно из требований – температура не ниже -20°С

Обеспечить правильный температурный режим можно утеплением полиэтиленовой трубы и неразъемного соединения. В южных регионах теплоизоляция не нужна, но необходимо исключить механические нагрузки на соединительный узел.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
