Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Виды систем вентиляции для чердака
В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

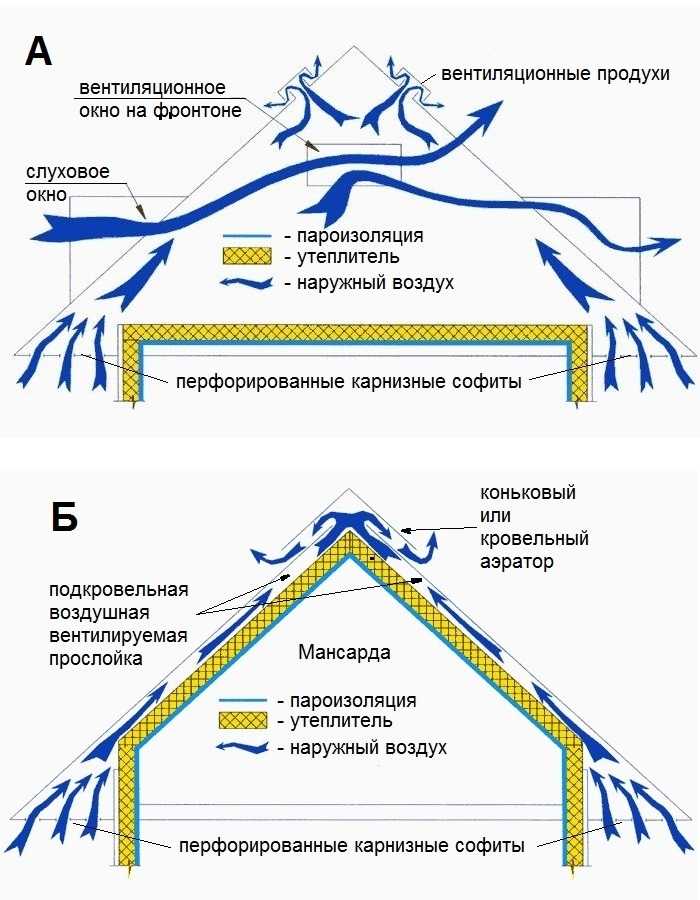

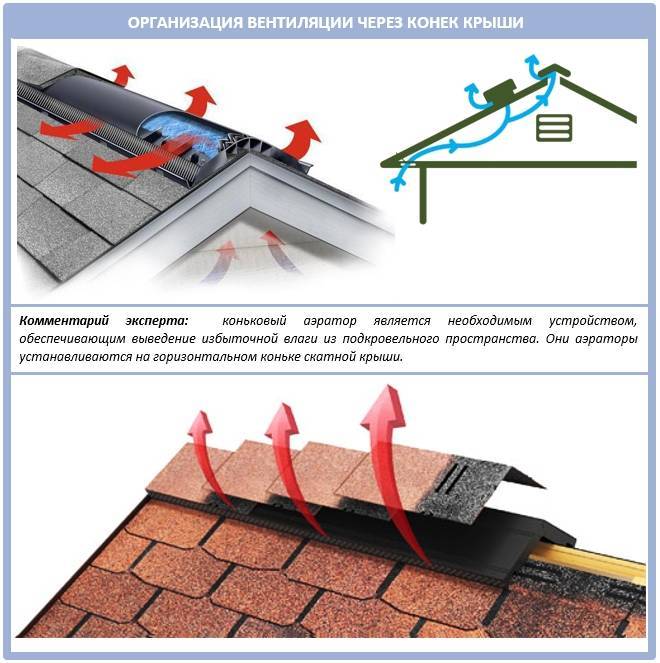

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.
Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.
Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

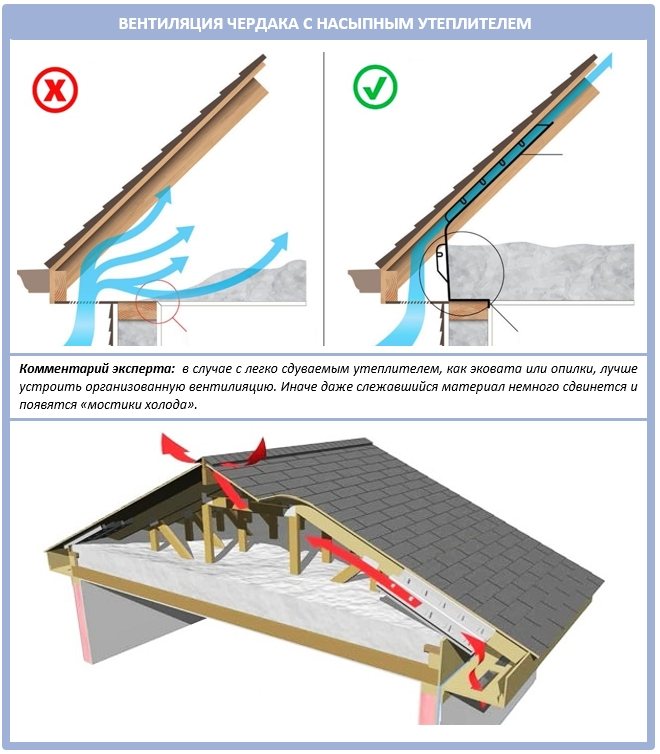

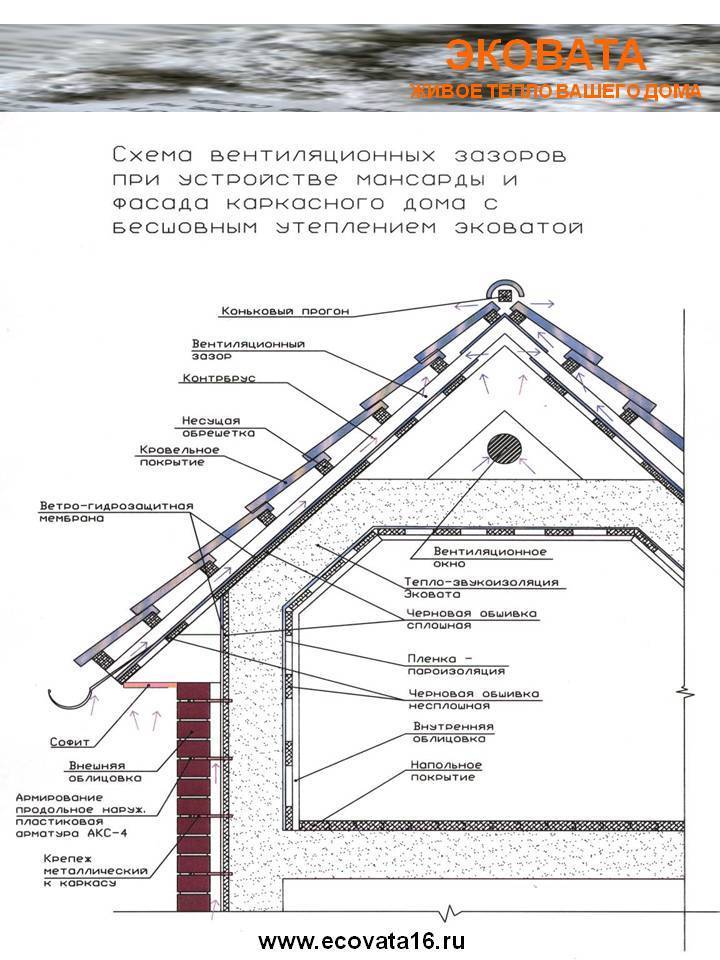

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:
Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:
Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.
Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:
Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.
В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.
Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!
Холодный чердак: нужна ли вентиляция
В холодных чердачных помещениях происходит постоянное изменение температурного режима, поэтому вентиляционная система должна быть регулируема. Во время строительства дома своими руками на крыше решетку и стропила можно не полностью закрыть либо применяется зашивка, у которой имеются открытые интервалы для циркуляции воздуха.
А также необходимость в обустройстве вентиляции будет зависеть от внешнего покрова крыши. Если используется шифер или ондулин, и устанавливается пленка для обеспечения пароизоляционных или ветроизоляционных функций, то проектировать вентиляцию не требуется.
Циркуляция воздуха будет осуществляться естественным путем. Ведь данная кровля способна пропускать воздух. А также дополнительные вентиляционные ходы будут получаться во время монтажа материала. Получаемые швы и коньки хорошо пропускают воздух.
При использовании металлочерепицы, следует учитывать один фактор. Даже при установке пленки под данным материалом все равно будет образовываться конденсат, поэтому необходимо предусмотреть вентиляцию.
Если у дома двухскатная крыша, то вентиляционные выходы делаются во фронтонах отверстий. Еще для циркуляции воздуха можно оставить щели одинаковых габаритов во время зашивки фронтов и ветровых свесов.
Некоторые постройки имеют каменные фронтоны. В этом случае своими руками проделываются небольшие дырочки в стене через определенные участки. Такая процедура позволяет избежать появления застойного воздуха. Данная вентиляция чердака в частного дома нуждается в периодической регулировке.
Для этого необходимо предусмотреть, закрывание сделанных отверстий, а также установку на них решетки, чтобы в нее не проникали посторонние предметы или мелкие насекомые.
Вентиляционные решетки и окна

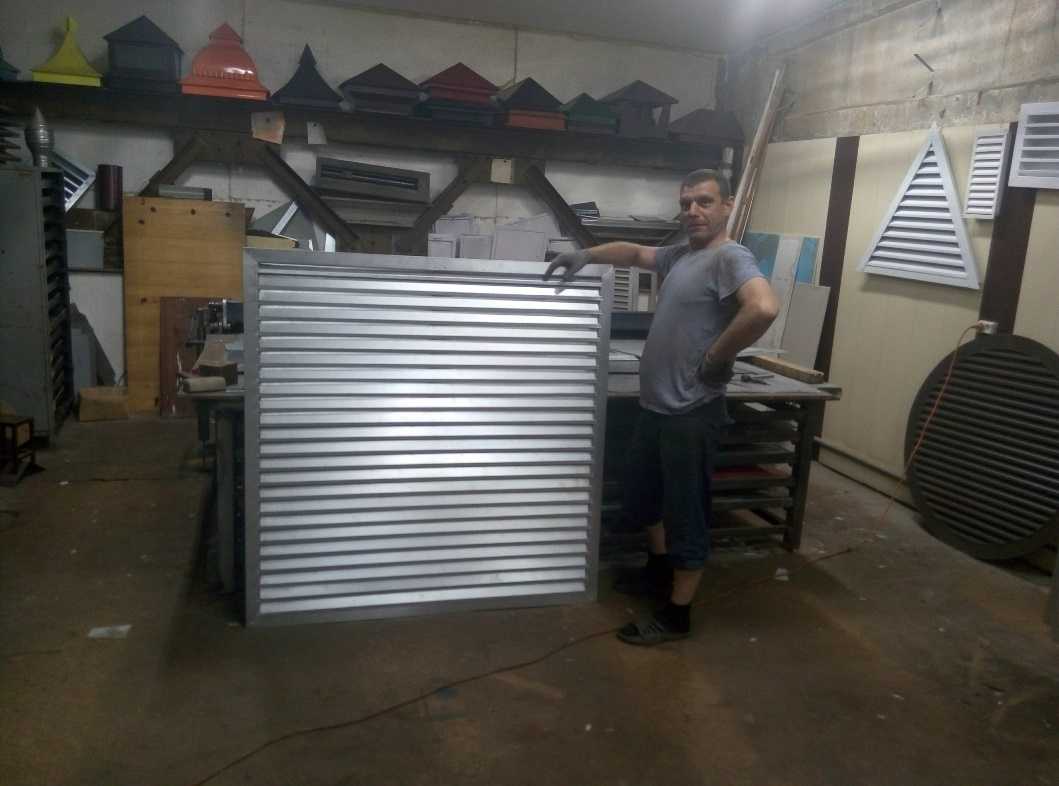

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.
Вентиляционные окна для фронтонов разделяются на два типа:
- Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
- Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.
Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.
Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.
Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.
А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Нормы, регламентирующие высоту и место выхода трубы
Согласно строительным нормам, каждый вид здания по целевому назначению должен быть обустроен определенным количеством вентиляционных каналов. Из частного жилого дома необходим вывод на улицу минимум 3 труб:
- Фановый стояк для отведения газов из канализации.
- Общедомовой канал вентиляции, куда подключены все жилые и хозяйственные комнаты, подвал.
- Выход вентиляции подкровельного пространства и чердачного помещения.
Вентиляцию из помещения разрешено выводить через стену, но эффективным вариантом считается выход стояка через кровлю.
Три выхода вентиляции на крыше
На дымовые и вентиляционные каналы частного дома распространяется одно общее правило – чем выше выход над кровлей, тем лучше естественная тяга. Проектировщики руководствуются нормативными данными из основополагающей документации:
- Нормы подъема выхода труб над крышей – СНиП №41-01-2003, п. 6-6-12;
- Старая редакция норм проектирования вытяжки в частном доме – СНиП № 2.04.05-91;
- Рекомендации проектирования вентиляционных систем – СП №7.13130.2009;
- Нормы высоты вентиляционного выхода фановой трубы канализации – СНиП № 2.04.01.
Положения СНиП № 2.04.01 дают владельцу частного дома точное определение места выхода и уровня установки вытяжного канала канализации. Минимальный уровень возвышения фановой трубы от самой высокой точки кровли:
- плоская не эксплуатируемая крыша – 30 см;
- скатная кровля – 50 см;
- эксплуатируемая плоская крыша – 3 метра.
Выход фанового стояка частного дома удаляют минимум на 4 метра от окон и клапанов приточной вентиляции, так как через трубу отводятся опасные для здоровья человека испарения. Газы с притоком уличного воздуха не должны попадать внутрь помещения.
По примеру положений СНиП № 2.04.01 разработаны в СНиП №41-01-2003 точные указания высоты и места вывода дымохода через кровлю частного дома.
Важно! Для вентиляционной системы даны общие рекомендации с поправкой: если между установленным на одной линии выходом вентиляции и дымоходом расстояние до 3 метров то верхний срез труб должен располагаться на одном уровне. Отсутствие точных нормативных показателей не означает, что не нужно делать расчеты высоты вентиляционного стояка в частном доме
Согласно рекомендациям СНиП №41-01-2003, проектировщики придерживаются следующих значений минимального выхода канала вентиляции от самой высокой точки кровли:
Отсутствие точных нормативных показателей не означает, что не нужно делать расчеты высоты вентиляционного стояка в частном доме. Согласно рекомендациям СНиП №41-01-2003, проектировщики придерживаются следующих значений минимального выхода канала вентиляции от самой высокой точки кровли:
- на плоской кровле – 50 см;
- на скатной крыше – 50 см в случае удаления выхода трубы от конька на расстояние до 1,5 метра.
Верхний срез вентиляционного стояка может располагаться на одном уровне с коньком, если между ними расстояние до 3 метров. Когда от конькового прогона вентиляция удалена больше 3 метра, верхний срез канала должен совпадать с условно проведенной линией под углом 10о вниз к горизонту.
Частные дома чаще по проекту обустраивают естественной вентиляцией. Добиться нормальной тяги удается методом установки вытяжного стояка высотой больше 2 м. Внушительная протяженность вертикального канала объясняется необходимостью выводом через крышу.
Разрешено использование круглых, прямоугольных и квадратных воздуховодов. Вентиляцию обустраивают шахтами, коробами, ставят дефлекторы — узнать, что это такое.
С учетом высоты потолков, крыши, этажности и наличия подвала, минимальная общая протяженность вытяжного канала в частном доме составляет 5 м. Верхний срез возвышается на уровне быстрых воздушных потоков.
!!! С увеличением скорости перемещения уличного воздуха повышается тяга. В безветренный день естественная вентиляция ухудшает работу.
Высота трубы и скорость перемещения уличного воздуха – не единственные показатели, влияющие на производительность вентиляции. Интенсивность воздухообмена зависит от разности температур воздушных масс внутри помещения и на улице.
На производительность вентиляции оказывает влияние форма и размер вытяжного канала, конструктивные особенности кровли частного дома. Инженеры рассчитывают вентиляционную систему с учетом всех перечисленных факторов.
4 Монтаж своими руками
Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:
- 1. На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
- 2. В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
- 3. Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
- 4. На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
- 5. С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.
Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания
Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
