Вентиляция чистых помещений: правила проектирования и монтажа систем вентиляции

Каков механизм вентиляции и воздухообмена?

В любой комнате рано или поздно скапливаются посторонние примеси в виде аэрозольных частиц. Свежая порция очищенного воздуха поступает в помещение таким образом, что поток свежего воздуха вытесняет примеси. Это называется ламинарным потоком, так как он направлен в одну сторону. Несколько таких потоков создают воздухообмен в комнате. Они направлены либо параллельно друг другу, либо, как это часто бывает в больших помещениях, в разные стороны, чтобы потоки не пересекались. В больших комнатах потоки регулируют так, чтобы воздух поступал непосредственно в рабочую зону. Воздухозаборники находятся ниже, «грязный» воздух благодаря созданной вентиляции движется к ним.

Приточно-вытяжная вентиляционная система чистых помещений включает в себя также теплообменные установки и увлажнитель воздуха. Они создают такой микроклимат, который является комфортным для человека и поддерживает оптимальную рабочую среду.

Вентиляция позволяет сохранять постоянные значения температуры, влажности, избавляет от пыли и от большинства микроорганизмов.

Нормы воздухообмена в чистых помещениях

С развитием новейших технологий потребность в чистых производственных помещениях выросла. В промышленности применяются все более дорогостоящие и сложные материалы.

В данных условиях цена ошибки при производстве современной продукции из-за несоответствия промышленной среды и оборудования рабочих мест очень высока.

В операционной комнате достичь стерильной атмосферы можно одним способом – выталкивание внутренних воздушных масс притоком свежего кондиционированного воздуха

Во всем мире общепризнанным документом, устанавливающим нормы вентиляции чистых помещений, проектирования, строительства, оснащения и аттестации, а также делящим их на особые классы чистоты является серия стандартов ISO 14644,имеющая общее название «Чистые помещения и связанные с ними контролирующие среды», разработанная Международной организацией по стандартизации (ISO).

В эту категорию нормативов входит 9 регулирующих документов.

Нормативы ISO 14644 «Чистые зоны и связанные с ними контролируемые среды».

№ документа	Краткое название
ISO 14644-1	Классификатор чистоты воздушных масс
ISO 14644-2	Нормы контроля и мониторинга для подтверждения соответствия ISO 14644-1
ISO 14644-3	Способы тестирования
ISO 14644-4	Проектировка, строительный процесс, ввод в действие
ISO 14644-5	Обслуживание
ISO 14644-6	Определения и термины
ISO 14644-7	Изолирующие конструкции (боксы, укрытия с очищенным воздухом и т.д.)
ISO 14644-8	Классификатор молекулярных загрязнений воздушных масс
ISO 14644-9	Классификатор чистоты поверхностей по концентрации частиц

В России используется утвержденная подборка стандартов ГОСТ Р ИСО 14644, которая представляет собой перевод международного норматива ISO 14644 «Чистые помещения и связанные с ним контролируемые среды».

Документация, регламентирующая российские стандарты разработана Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты» и общественным учреждением Ассоциацией инженеров по контролю микрозагрязнений (АСИНКОМ).

В зависимости от класса чистоты промышленного помещения и проводимых в нем технических процессов, предъявляются разные нормы к оснащению и оборудованию воздухообмена.

Существует 9 классов помещений, в которых допускается определенная концентрация пыли и микроорганизмов в воздухе согласно нормам ГОСТ ИСО 14644-1-2000.

Таблица пределов максимальной концентрации частиц в помещениях в соответствии с классами чистоты принятых Международной организацией по стандартизации ISO

Системы подготовки вентиляционного воздуха должны обеспечивать его чистоту по числу аэрозольных частиц и, в случае необходимости, наличию микроорганизмов в чистых зонах соответственно требованиям ГОСТ Р 52249-2009 «Правила производства и контроля качества лекарственных средств».

Кроме того, они должны поддерживать перепад давления по отношению к окружающим помещениям более низкого класса чистоты.

Приборы для создания «чистого» обмена воздухом

Организация систем кондиционирования и обдувания – это трудоемкий процесс, который требует специализированных знаний, наличия определенных инструментов и специфических инженерных решений.

Воздушные потоки в такое помещение должны подаваться уже отфильтрованными от микроорганизмов, бактерий и загрязнений, поэтому одна из главных ролей в создании благоприятной микросреды в чистых комнатах отведена системе очистки приточного воздуха. Ходовой системой фильтрации считается монтаж после нагнетающего вентилятора нескольких групп очистительных элементов:

1. Грубая очистка от загрязнений механического характера;
2. Тонкая очистка и антибактериальная фильтрация;
3. Абсолютная очистка приточных воздушных масс.

Помимо фильтрующих устройств в вентилировании чистых комнат задействованы: воздухозаборные и воздухораспределительные агрегаты, шлюзы, приспособления автоматического поддержания требуемой температуры и влажности, вентиляторы, а также запорные и регулирующие приборы. Выбор определенного набора оборудования зависит, в первую очередь, от назначения чистых помещений и необходимого для работы этого объекта класса чистоты воздушных масс.

В процессе разработки систем проветривания чистых помещений большое внимание следует уделять конструкции и материалу изготовления труб и фильтровальных камер, которые нужно систематически обрабатывать с целью антимикробной профилактики

Решение задач

Задача обеспечения чистоты в помещении
наиболее эффективно решается на основе всестороннего подхода, учитывающего как специфические черты каждого конкретного помещения (объемно-планировочные характеристики, технологическое назначение, предъявляемые требования по чистоте и климатическим параметрам), так и особенности, характеризующие помещение как элемент совокупности помещений. Это положение находит отражение в создании комплексов чистых помещений, основными принципами проектирования которых являются:

• обеспечение требуемого расчетного воздухообмена;
• подготовка приточного воздуха с требуемыми параметрами по влажности, температуре и микробиологической чистоте;
• рациональная организация перетоков воздуха из более чистых модулей в менее чистые;
• распределение воздуха в модулях с организацией заданного направления его движения, учитывающего особенности помещения и технологического процесса;
• высокоэффективную очистку внутреннего воздуха.

Конструктивное исполнение
комплекса определяется конкретным назначением чистых помещений, их конфигурацией и размерами, действующими нормативными требованиями к воздушной среде. В общем виде предлагаемые ИНТЕХ комплексы выполняются по модульному принципу и включают в себя следующие функциональные системы и элементы:

• систему подготовки, обеззараживания и распределения воздуха;
• систему управления микроклиматом помещений.

Санитарные нормы, технические задания, руководства и правила монтажа

• Этапы проектирования вентиляции
• Системы вентиляции в больницах
• Надёжная вентиляция медицинских лабораторий

Главным правилом современного проектировщика «чистой» вентиляции является индивидуальный подход, исключающий стандартные решения. Основой для организации правильного воздухообмена “чистых” помещений являются следующие требования и нормы:

• СНиП 41-01-2003(8), определяющие баланс приточной и вытяжной вентиляции, с учётом наличия или отсутствия передаточного шлюза (тамбура, окна);
• ГОСТ ИСО 14644-1-2002, классифицирующий 9 типов чистоты помещений, в зависимости от размера и кол-ва взвешенных в воздухе частиц.

Приборы для создания «чистого» обмена воздухом

Организация систем кондиционирования и обдувания – это трудоемкий процесс, который требует специализированных знаний, наличия определенных инструментов и специфических инженерных решений.

Воздушные потоки в такое помещение должны подаваться уже отфильтрованными от микроорганизмов, бактерий и загрязнений, поэтому одна из главных ролей в создании благоприятной микросреды в чистых комнатах отведена системе очистки приточного воздуха. Ходовой системой фильтрации считается монтаж после нагнетающего вентилятора нескольких групп очистительных элементов:

1. Грубая очистка от загрязнений механического характера;
2. Тонкая очистка и антибактериальная фильтрация;
3. Абсолютная очистка приточных воздушных масс.

Помимо фильтрующих устройств в вентилировании чистых комнат задействованы: воздухозаборные и воздухораспределительные агрегаты, шлюзы, приспособления автоматического поддержания требуемой температуры и влажности, вентиляторы, а также запорные и регулирующие приборы. Выбор определенного набора оборудования зависит, в первую очередь, от назначения чистых помещений и необходимого для работы этого объекта класса чистоты воздушных масс.

В процессе разработки систем проветривания чистых помещений большое внимание следует уделять конструкции и материалу изготовления труб и фильтровальных камер, которые нужно систематически обрабатывать с целью антимикробной профилактики

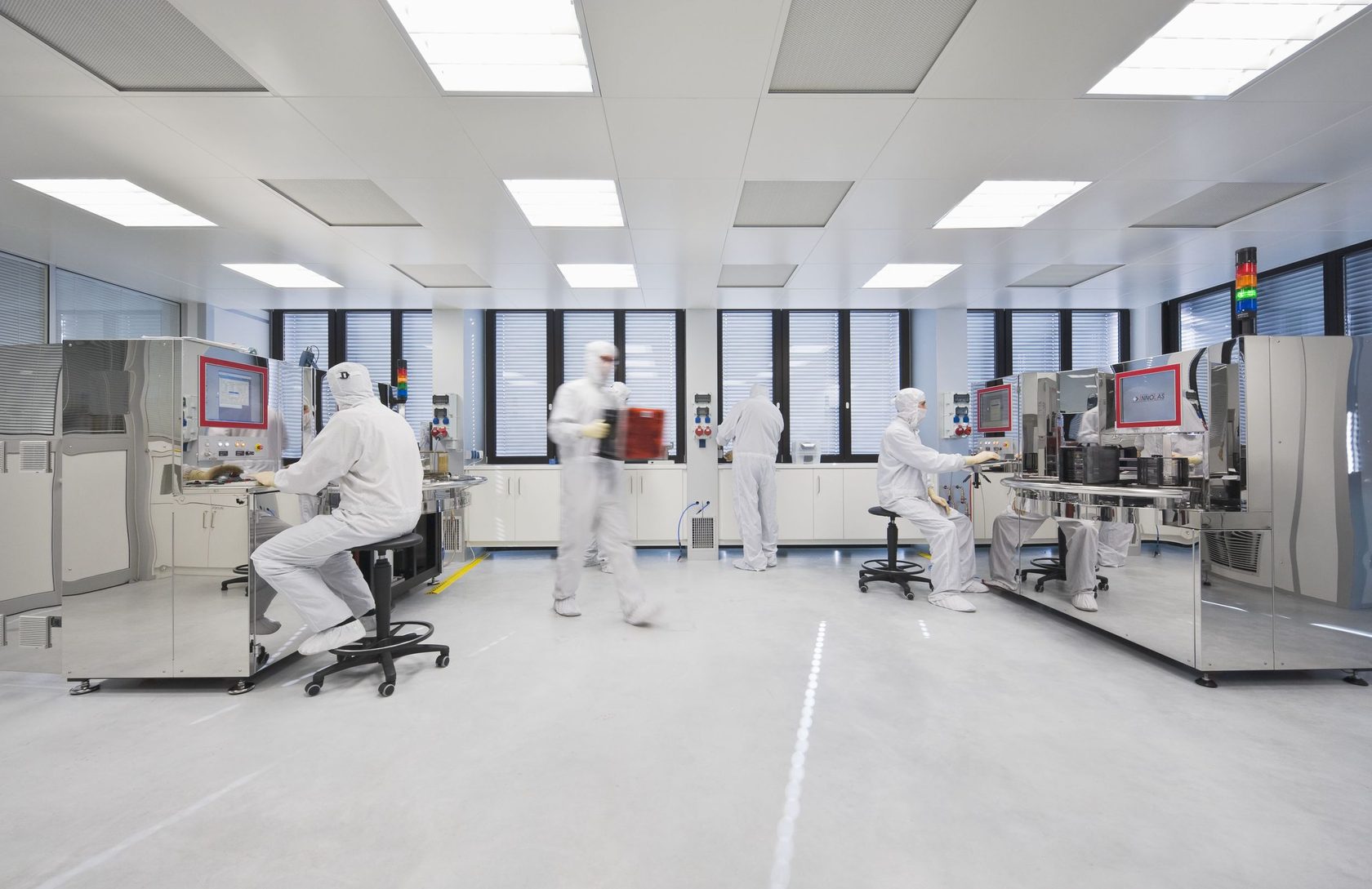

Что такое «чистые помещения»

Состав воздуха, вдыхаемого человеком, особенно внутри зданий, не идеален: в нем содержится много примесей. Степень его загрязнения зависит от многих факторов, среди которых и расстояние от промышленных предприятий и оживленных автомобильных трасс.

Существуют помещения, где подобная ситуация недопустима, так как их специфика требует максимальной чистоты циркулирующего воздуха. Поэтому чистые помещения — это помещения, в которых количество взвешенных пылевых частиц и микроорганизмов, а также соединений химических веществ не превышает уровня загрязненности, допустимых, чтобы обеспечить выполнение той или иной деятельности.

Эти специфические комнаты должны быть оснащены следующими элементами:

• антистатическим полом;
• передаточными окнами;
• переходными шлюзами;
• стеновыми панелями глухой структуры;
• потолками с освещением.

Для того чтобы добиться нужных параметров воздуха в чистых комнатах, вентиляционные системы нагнетают поток, создавая избыточное давление. Оно должно быть на 20% больше, вытяжного, а если в чистом помещении присутствуют окна, то на 30%. Доведено, что такая система вентилирования очень эффективно справляется со своей задачей.

В чистых помещениях нуждаются такие сферы деятельности человека, как фармацевтическое производство, медицина, создание и выпуск электронных устройств, приготовление пищи. О создании вентиляции в таких учреждениях, как кафе и рестораны, то есть там, где готовится еда, можно ознакомиться здесь http://ventilation-conditioning.ru/primenenie/ventilyaciya-restorana.html.

Концепция «чистой комнаты»

«Чистым» считается помещение со всеми относящимися к нему структурами, в которых концентрация микроорганизмов и частиц в воздухе поддерживается на том уровне, который определен СНиП 41-01-2003(8) и ГОСТ ИСО 14644-1-2002. Свои классы чистоты и санитарные нормы также имеются в США и странах ЕС.

В зависимости от числа взвешенных частиц размером от 0,1-5,0 мкм на 1 м 3 в чистом помещении, установлено 9 классов стерильности.

Например, класс 5 iso имеет 2 подвида:

• «А» – ПДК микроорганизмов максимум 1/м 3 ;
• «В» – ПДК микроорганизмов не выше 5/м 3 .

Для чистых помещений применяется соответствующая категория iso и одно из этих состояний: «оснащенное», «построенное» или «эксплуатируемое».

Особенности вентиляции общественных зданий

От чистоты воздуха в закрытом пространстве зависит не только уровень комфорта, но и самочувствие людей, которые пребывают в нем постоянно. Если квартиру или дом человек может оборудовать согласно своим личным предпочтениям, то в общественном здании вопрос вентилирования целиком передан в ведение застройщика и управляющей компании.

Загрязнение неминуемо в месте скопления большого количества людей. Этот фактор не зависит от каждого, но наличие в кабинетах десятков компьютеров, оргтехники, специального профессионального оборудования неминуемо ведет к необходимости усиленного вентилирования. В некоторых случаях причиной становятся некачественные строительные материалы, применяемые при ремонте помещений, дешевая офисная мебель.

Главный враг чистого воздуха — дым от сигарет. Здания, где предусмотрены помещения для курящих, нуждаются в особенно внимательном проектировании вентиляционных систем. Требуются достаточно большие материальные затраты и неукоснительное соблюдение норм законодательства. Дым не должен проникать в соседние залы или долго задерживаться в специально оборудованных комнатах.

Вентиляция общественных зданий разрабатывается на этапе формирования проекта архитекторами. Она создается с учетом индивидуальных конструктивных характеристик всего строения и его отдельных площадей. Процедура регламентируется законодательно установленными техническими СНиП. Нормативные акты принимает исполнительная власть. Они определяют:

• правила осуществления деятельности по градостроению;
• инженерные изыскания;
• архитектурно-строительное проектирование.

Для зданий и сооружений действуют строительные нормы и правила 41-01-2003. Они освещают вопросы отопления, вентиляции и кондиционирования.

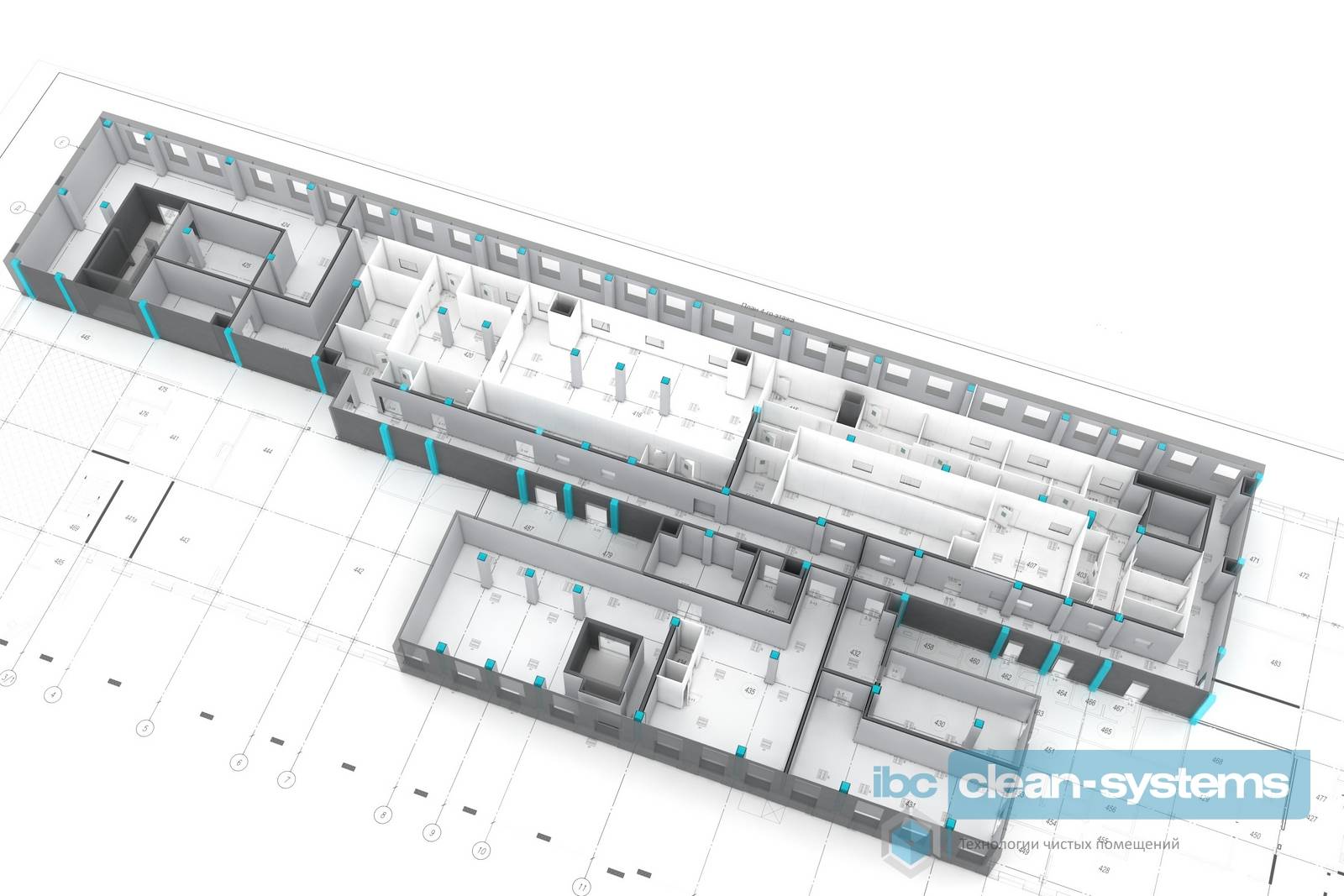

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

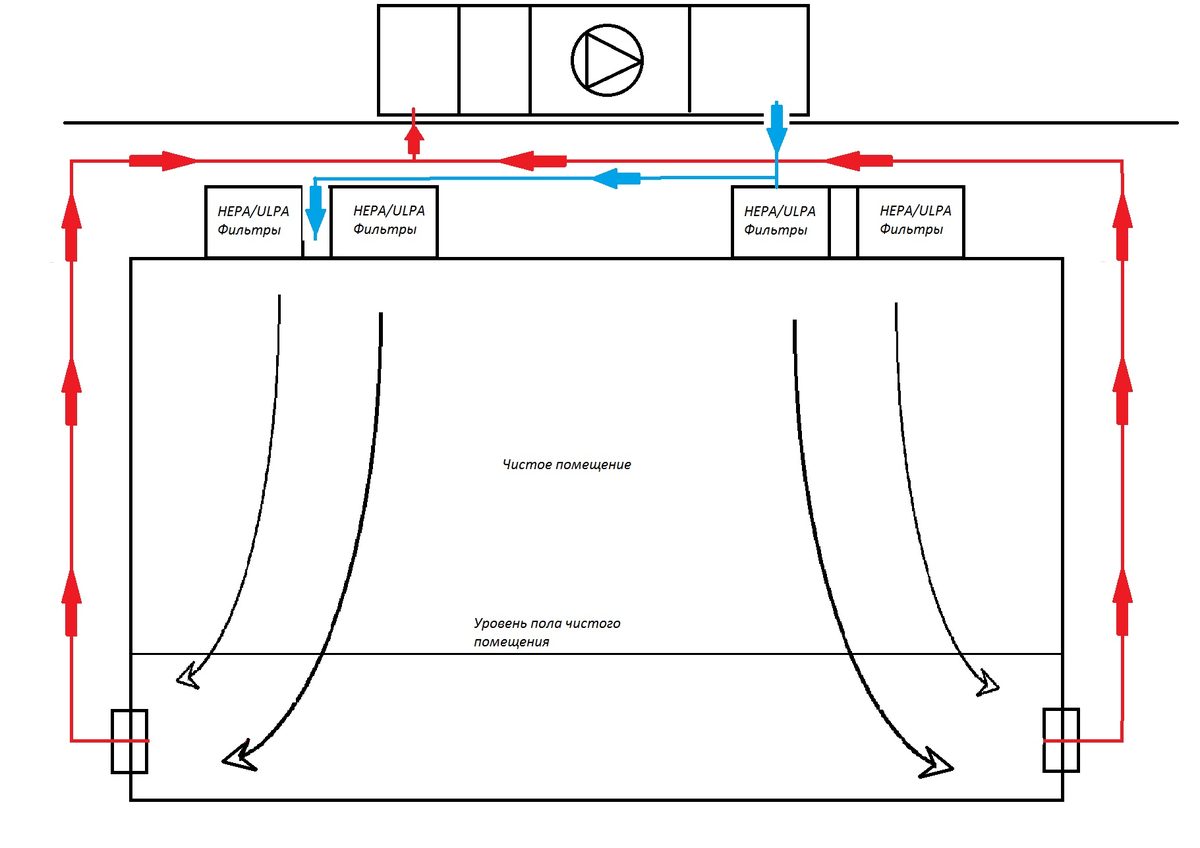

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

• корпус;
• фильтры;
• увлажнитель воздуха;
• теплообменники;
• вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях

На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

Микроклимат в офисе

Микроклимат в офисе, как мы все знаем, складывается из сочетания базовых показателей – температуры, влажности и содержания углекислого газа. С первыми двумя пунктами все более-менее ясно. Влажность воздуха должна соответствовать общепринятым нормам, и они едины для всех помещений – не ниже 30% зимой и не ниже 40% летом

Оптимальной считается влажность 50-60%, при таком содержании воды в воздухе работать комфортно и слизистые не сохнут, что особенно важно для глаз офисных сотрудников

Температурные нормы более индивидуальны, однако вычисляются они также без учета типа помещения, большее значение имеют субъективные предпочтения сотрудников и общечеловеческие механизмы работы мозга. Если не трогать вечное противоборство между теми, кому жарко и кому дует, то средняя температура в офисе должна держаться в диапазоне от +20 до +25°С. При достижении отметки термометра в 26 градусов и ее превышении организм человека «млеет от жары», замедляется реакция, повышается утомляемость.

Температура ниже +20 градусов также сказывается на производительности офиса, вызывая сонливость, а при длительной перспективе и увеличивая процент больничных, что не выгодно ни руководству, ни самим сотрудникам.

Даже при соблюдении всех норм по первым двум показателям атмосфера в офисе может не располагать не только для работы, но и для жизни. И основная проблема офисных микроклиматов обычно скрывается в вентиляции. Даже если компания обосновалась в комфортном здании с профессиональной системой вентиляции, свежего воздуха может не хватать, а если речь идет об обычном жилом здании, то его зачастую нет вовсе.

Обзор и классификация требований GMP

Общий нормативный регламент и обязательное соблюдение следующих положений:

• чистая зона определенного метража;
• поставка расходных материалов, вход работников, установка и комплектация оборудования проводится только по санитарному воздушному шлюзу.

Характеристики чистой зоны, зависят от класса технологической операции, и от условий окружающей среды, особенностей производства.

Надо максимально минимизировать возможность загрязнения как мелкими частицами, так и любыми микроорганизмами.

Проектирование чистых помещений предусматривает установленный класс чистоты как в оснащенном, так и в работающем режиме:

• оснащенный режим – все системы очистки работают, производство готово к пуску, но не запущено, персонала нет;
• эксплуатируемый (функциональный) режим – производственный цикл функционирует и управляется работающим персоналом.

Классы чистоты, установленные для изготовления стерильных препаратов, согласно ГОСТу Р ИСО 14644-4-2002 и ГОСТу Р ИСО 14644-5-2002:

• «А» – зона для выполнения работ, в которой повышен риск снижения стерильности исходного продукта. Локальные зоны упаковки, фасовки, смешивания и изготовления препаратов с движением в одном направлении, скорость воздуха в зоне 0,45 м/с, с небольшой погрешностью, до 20 процентов;
• «В» класс – окружающее пространство вокруг зоны «А», если приготовление и другие процессы проводятся в условиях снижения стерильности;
• «С» и «D» – зоны для приготовления препаратов, со стадиями, не нуждающимися в повышенной стерильности.

Чистота воздуха на площадях, где проводится производство препаратов, регулируется параметрами ГОСТа Р ИСО 14644-1-2001, что обеспечивает высокое качество и эффективность препаратов.

Стандарты ISO учитывают процент концентрации частиц на определенной площади и в зонах высокой стерильности

Важно помнить, что нормативы и требования GMP, действующие в ЕС, несколько отличаются от регламента ISO 14644-1.. Серия технических докладов ВОЗ WHO TRS 937, annex 2, 2006, подробно разъясняет и дополняет основные положения GMP

Эта документация регламентирует квалификацию, проектирование и монтаж, обслуживание систем HVAC, должна учитываться руководителями предприятий и проверяющими инспекциями.

Серия технических докладов ВОЗ WHO TRS 937, annex 2, 2006, подробно разъясняет и дополняет основные положения GMP. Эта документация регламентирует квалификацию, проектирование и монтаж, обслуживание систем HVAC, должна учитываться руководителями предприятий и проверяющими инспекциями.

Содержит важные рекомендации, которые необходимо соблюдать при производстве по системе HVAC твердых форм лекарств и нестерильной фармацевтической продукции жидкие мази, крема.

Как правильно утилизировать отходы

Утилизировать отходы в медучреждении может только лицо, которое получило соответствующий сертификат. В каждом медучреждении должна присутствовать собственная «Инструкция о порядке сбора, хранения и удаления отходов».

Важно! Все отходы, которые появляются вследствие деятельности медучреждения, включая человеческие ткани, выделения и жидкости, медицинские материалы (наконечники от шприцов, бинты, одежда и пр.), если они могут быть заражены, представляют опасность для человеческого здоровья. По этой причине они должны быть утилизированы

Процедура удаления отходов зависит от их типа:

Процедура удаления отходов зависит от их типа:

• пищевые отбросы и твердый бытовой мусор следует термически обработать или же закопать на полигоне после проведения дезинфекции;
• биологические материалы и изделия из пластмассы необходимо обработать термическими способами;
• фармацевтические отходы и радиоактивные вещества (в том числе с ртутью) могут быть уничтожены только на специальных предприятиях.

В последнем случае клиника отвечает только за упаковку и транспортировку отходов.

Что такое чистые помещения

Понятие чистоты для специализированных помещений отличается от бытового. Такие помещения необходимы в сфере медицины, химической промышленности, на производстве электротехнических изделий, а также для проведения исследований. На таких объектах состояние окружающей среды может серьезно повлиять на результаты деятельности, исказить их.

Чистое помещение подразумевает герметичность. Количество инородных частиц в нём не должно превышать определенный уровень. Это же касается аэрозольных взвесей и примесей. Класс чистоты помещения определяется числом инородных частиц: чем оно меньше, тем выше класс.

Обычное помещение не является чистым по умолчанию. Из него необходимо устранить всё, что так ил иначе может оказать воздействие на производственный или исследовательский процесс, а также то, что может угрожать пациентам или высокоточному, высокотехнологичному оборудованию. Всё инородное устраняют принудительно и поддерживают заданные параметры чистоты.

Для каждого чистого помещения важны свои параметры, свой набор опций. К ним относятся температура воздуха, уровень влажности, освещенность, шумность, давление. Эти параметры вспомогательные, дополнительные, а чистота – определяющий.

Часто используемые схемы

При разработке воздуховодов одной из наиболее острых проблем считается грамотное устройство воздушных потоков. В настоящее время чаще всего эксплуатируются 5 способов расположения воздухораспределительных девайсов, выбор которых напрямую зависит от назначения чистых помещений. Рассмотрим эти схемы:

• Однонаправленный приток воздуха осуществляется посредством наклонной вентиляционной решетки;
• Не однонаправленный приток воздушных масс выполняется за счет применения потолочных диффузоров;

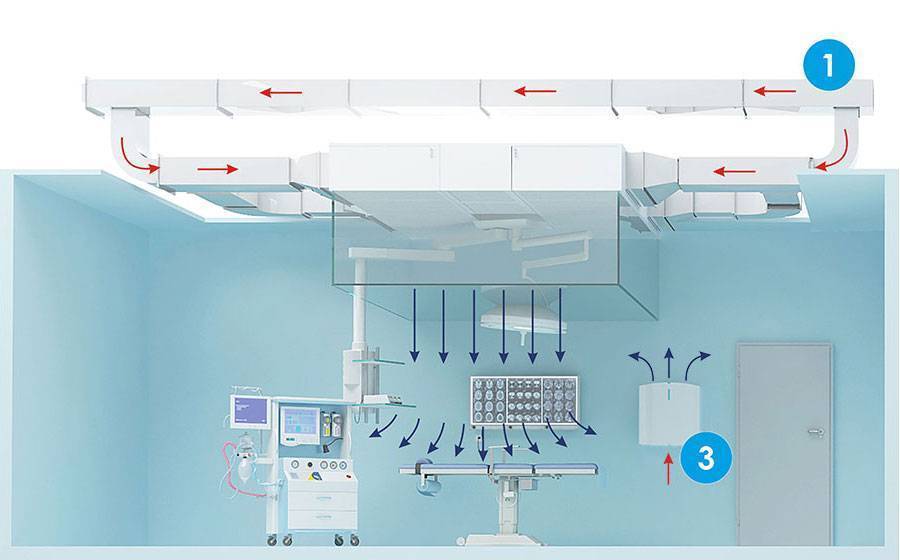

• Подача приточного воздуха в операционную производится через перфорированный потолочный блок с созданием однонаправленного потока воздушной смеси;
• Поступление приточного воздуха происходит благодаря потолочному воздухораспределителю, создающему однонаправленный поток воздуха в рабочую зону;
• Подача не однонаправленного воздуха совершается с помощью кольцевого воздушного шланга.

Вытяжное обдувание операционных осуществляется за счет вытяжных вентиляторов и приточных решеток, оснащенных обратными клапанами.

Практика показала, что лучшим приспособлением для создания однонаправленного потока воздуха в операционной являются потолочные сетчатые распределители воздуха. К примеру, ламинарный потолок размером 1,8х2,4 метра в операционной, площадь которого достигает 40 м 2 , позволит организовать 25-кратный обмен воздуха при скорости выхода воздушных масс из прибора 0,2 м/с. Этих показателей хватит для ассимиляции избытков тепла от функционирования техники и количества медработников в операционной.

Разработка вентиляционных и кондиционирующих систем в чистых помещениях – это сложный процесс, который требует, чтобы человек разбирался в процессах воздухообмена и тонкостях применения воздухораспределительных агрегатов. Именно по этой причине для сборки всей конструкции на таких объектах необходимо обращаться только к мастерам своего дела.

Без чистых помещений невозможно представить производство электронных микросхем, фармацевтическую промышленность, эффективное лечение больных, проведение исследований в разных отраслях медицины и приготовление пищи. Чистым считается помещение, в котором количество аэрозольных частиц и число бактерий в воздухе поддерживается допустимого уровня. Существует девять классов чистых помещений в зависимости от концентрации пыли и бактерий в воздухе. Они закреплены в ГОСТе ИСО 14644-1-2000, в основе которого лежит международный стандарт ИСО 14644-1-99 «Чистые помещения и связанные с ними контролируемые среды».

В составе обычного воздуха (которым мы дышим в повседневной жизни) находится большое количество примесей (смог, пыль, пыльца цветов, вирусы, грибки). Перечисленные примеси неприемлемы для чистых комнат, так как они отрицательно сказываются на проведении работы. Поэтому создание систем вентиляции и кондиционирования в чистых помещениях является обязательной составляющей обеспечения подходящего микроклимата.

Основные функции системы очистки воздуха в чистых помещениях

Помимо гигиенического значения в чистых помещениях, грамотно рассчитанная и смонтированная вентиляционная система еще решает ряд следующих задач:

• создает благоприятный микроклимат для деятельности работников;
• выполняет регуляцию температурных параметров;
• поддерживает заданный уровень влажности воздуха;
• обеспечивает дисбаланс между объемами уходящего и приходящего в комнату, воздуха, создает таким образом избыточное давление;
• препятствует накоплению статических разрядов.

При этом предотвращает периодические турбулентные завихрения, возникновение и оседание пыли на определенных участках, скачки температуры, разный уровень влажности в отдельных частях комнаты.

Баланс воздухообмена

По нормам в технологически чистых помещениях должна применяться вентиляция воздуха, для сбалансированного обмена нужны вытяжки, местная и общеобменная, фильтры. Регулирование ресурсов происходит с помощью клапанов
, корректирующих воздушные потоки.

Системы очистки в помещениях, требующих повышенной степени обеззараживания атмосферы, ставятся многоступенчатые. В специальной таблице указывается взаимосвязь классов чистоты со степенью фильтрации. Более тонкие модели защищаются на входе крупными, которые не пропустят насекомых.
Финишная преграда монтируется на стене, потолке чистой зоны, этого требует технология. Как и то, что воздуховоды не должны выделять мелких частиц, лучше выбирать из нержавеющей стали.

Подведем итог, в деле по вентилированию помещений есть типовые решения и индивидуальные. Полностью рассчитать, какой вариант стоит выбрать, могут только специалисты. Установка под руководством профессионалов убережет время, нервы и возможно чье-то здоровье.

Видео о строительстве

Вентиляция чистых помещений является одной из важнейших задач поддержания рабочей среды. Почему же вентиляция играет такую большую роль? Именно очистка воздуха позволяет регулировать состояние помещения, нормы которого прописаны в ГОСТе. Существует несколько критериев, по которым помещение относят к одному из девяти классов чистоты, каждый из которых характеризуется степенью очистки воздуха от примесей. Поэтому в технологически чистых помещениях должна применяться вентиляция на нескольких уровнях.

Каким должен быть воздух в чистом помещении?

Пыль и бактерии содержатся в любом воздухе в виде аэрозольных частиц. Вентиляция чистых помещений позволяет поддерживать максимально разрешенное количество пыли и бактерий для данного класса помещений.

Сквозняк, сухость воздуха или его повышенная влажность – враги чистого помещения. Поэтому система вентиляции регулирует состояние воздуха, создавая оптимальные условия для работы в этой среде.

Подача воздуха регулируется автоматикой, а значит перепадов давления, вызванных переходом воздуха из одного помещения в другое, быть не должно. Таким образом, стерильность и герметичность помещений поддерживается автоматически.

Система очистки воздуха в чистых помещениях – это сложная автоматизированная группа фильтров. Фильтры воздуха чистых помещений делятся на фильтры грубой очистки, тонкой очистки и микрофильтры.

Воздух проходит фильтрацию от грубых частиц, тонкую очистку, а потом сверхтонкую очистку в микрофильтрах. Таким образом, в комнату попадает только воздух, отвечающий нормативам ГОСТа, а значит избавленный от пыли и микроорганизмов на 99,9%.
