Вакуумные радиаторы отопления: обзор видов, правила выбора + технология монтажа

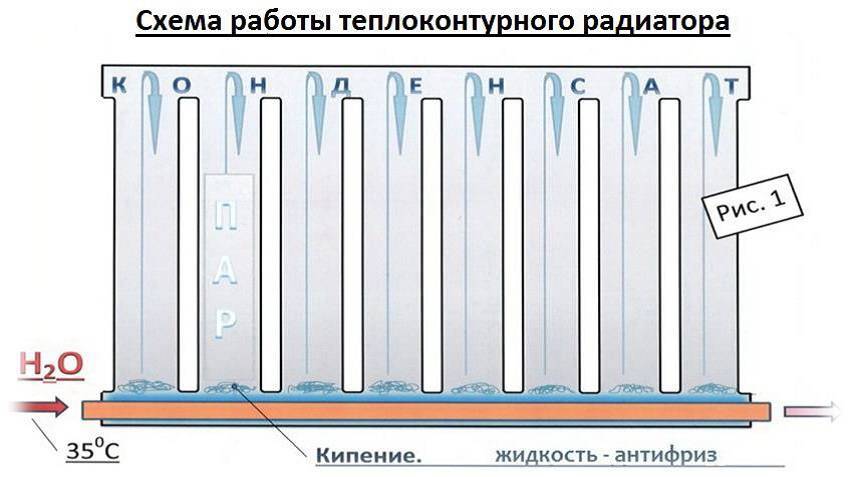

Принцип работы вакуумных радиаторов

Когда через обыкновенный агрегат пропускают трубу и наполняют его этанолом или литиево-бромидной солью, а также снижают внутри ёмкости давление, то получается его вакуумный вариант. О основе его работы заложено правило «тепловой трубки».

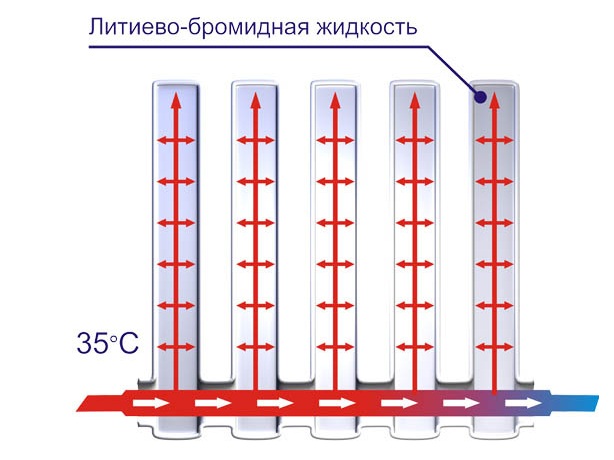

Вакуумную батарею заполняют особым теплоносителем, он легко испаряется. С внутренней стороны, т.е. на рёбрах батареи собирается конденсат. Поэтому тепло с трубы стремительно распространяется по всей поверхности радиатора.

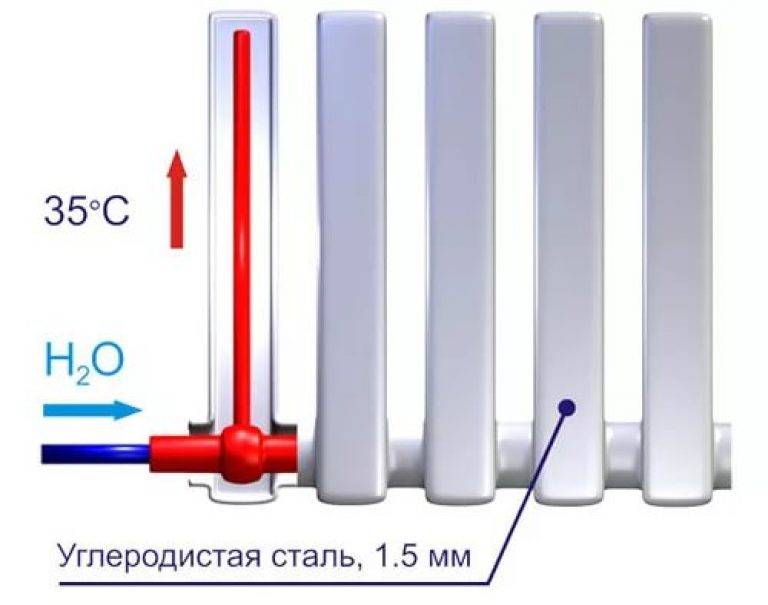

Горячая жидкость циркулирует по прямой и обратной трубам, находящимся в нижней части агрегата с вакуумным принципом работы. Парообразование начинается с достижения температурной отметки в 35 градусов по Цельсию. Это происходит из-за пониженного давления в отопительной системе. Пар в виде конденсата стекает вниз по трубам и снова встречается с трубой, полной горячей воды.

Интенсивность потока тепла, подаваемого сквозь стенку агрегата из стали напрямую связана с несоответствием температур внешней и внутренней стенок трубы. Она тем существеннее, чем ощутимее эта разница. С вапоризацией теплоносителя происходит распространение тепла с поверхности трубы. Это даёт возможность получения значительных результатов, вне зависимости от площади поверхности.

Становится вполне очевидным — залогом эффективности эксплуатации вакуумного радиатора является его непроницаемость, при нарушении которой внутри обогревателя восстанавливается обычное атмосферное давление. А чревато это тем, что, рабочая жидкость перестанет испаряться при низкой температуре и пар не станет образовываться.

Принцип работы вакуумного радиатора (видео)

Рассказываем, как дела обстоят на самом деле.

Реклама – двигатель торговли, что известно всем. В попытке навязать покупателю свой товар, производители вакуумных моделей радиаторов отопления на своих щитах и рекламных листовках размещают заманчивые описания достоинств своего оборудования. К сожалению, далеко не во всех случаях реальная картина совпадает с заявленной в рекламе.

Вот преимущества, вызывающие наибольшее количество вопросов:

• быстрота прогрева помещения, которое отапливают;
• высокая отдача тепла;
• небольшой объём теплоносителя;
• финансовая выгода;

Правило выбора

Выбирая вакуумные водонагреватели для отопительной системы, потребитель получает такие преимущества как уменьшение затрат на отопление и снижение количества теплоносителя. По некоторым показателям изделия превосходят радиатор calidor.

Подобные системы отопления отличаются высоким КПД и отсутствием воздушных пробок.

Рекомендуется использовать радиаторы в сочетании с солнечным коллектором.

Перед покупкой изделие проверяется на соответствие техническим требованиям и прочности.

Литиево бромидные радиаторы обладают высоким качеством, если имеют следующие показатели:

1. К прибору прилагаются документы: паспорт с параметрами и характеристиками, сертификат и документ эксплуатационных условий и испытаний.
2. Рабочей смеси не должно быть много. Проверяется батарея методом встряхивания. При этом не должно быть звука плеска воды. Оптимальным вариантом является шелест.
3. Швы должны быть ровными. От их качества зависит герметичность изделия.
4. Окрашивание радиатора выполняется порошковым способом.
5. Проверяется герметичность вентиля для заправки.

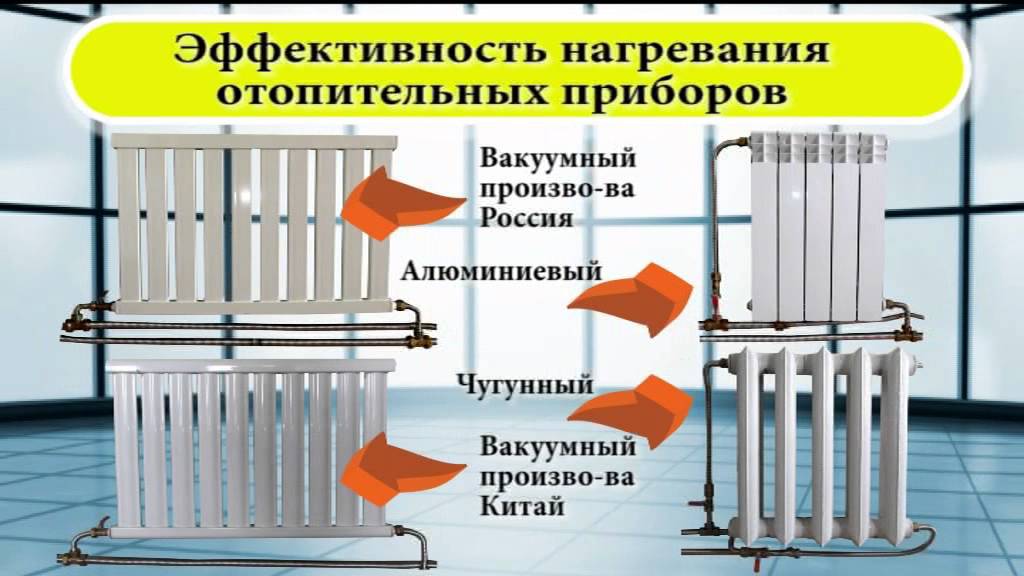

Вакуумный прибор лучше алюминиевого радиатора отопления, так как два резьбовых соединения говорят о прочности конструкции. Риск разгерметизации минимальный.

Данный прибор обойдется дороже альтернативных изделий. Средняя цена радиатора равняется 700 рублей.

Такой вид отопления немного дороже альтернативы

Спрос на подобные изделия повышается. Их применяют не только в частных домовладениях и квартирах, но и в офисных зданиях и на производстве.

Лучшие производители вакуумных радиаторов

Широким ассортиментом на рынке отопительных приборов вакуумные пока не отличаются. Среди потребителей особым авторитетом пользуются изделия компании EnergyEco. Этот российский производитель использует для изготовления батарей 1,5 мм сталь. Пользователи отмечают высококачественное исполнение, хорошую теплоотдачу — около 170 кВт на один элемент.

Рабочим для радиатора является давление от 0,6 до 1,3 МПа. Даже при 2 МПа прибор может работать, но 5 МПа для него очень много — он начинает разрушаться. Стоимость радиатора от ЕнерджиЕко немалая, но спрос на него не падает.

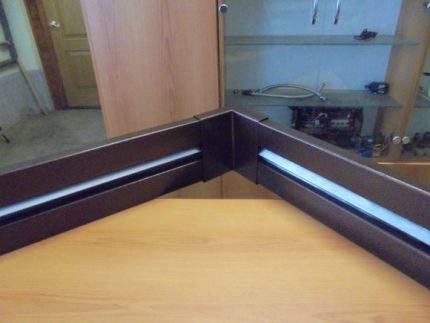

Производитель Форвакуум выпускает вакуумные приборы настенного и плинтусного типа. Теплоотдача регистра длиной 1 м при температуре теплоносителя 50 °C составляет 239 Вт.

Термосифонный регистр отличается небольшой металлоемкостью, т. к. его тонкостенный корпус не рассчитан на большое внутреннее давление. При 50 °C и использовании этанола оно составляет всего 0,027 МПа

Можно встретить на рынке и радиаторы китайского производства. Они будут иметь меньшую цену, но иногда и сомнительное качество. При покупке их следует тщательно осматривать, проверять документацию.

Цены

В среднем, секция вакуумного радиатора стоит 500 – 700 руб. То есть 8-секционный прибор обойдётся в 4000 – 5600 руб.

Но если вспомнить, что от алюминиевых радиаторов отказываются как раз по причине их ненадёжности, а всё чаще приобретают биметаллические приборы, то их стоимость как раз и соответствуют друг другу.

Также цена за секцию сопоставима с чугунным радиатором, но по многим показателям, вакуумные модели их превосходят.

Расчет

Для секционных

Если требуемая комната нестандартных размеров, то лучше выбрать секционный прибор отопления. Количество сегментов нужно правильно рассчитать, чтобы не было лишних затрат, или нехватки тепла.

По объему. Производится он в следующей последовательности:

Определение потребности тепла по нормам. По строительным нормам, количество тепла, необходимое для помещения, равно 41 ватт на метр кубический, однако эти расчеты относятся к утепленным зданиям. Если здание утеплено плохо, тогда показатель нужно повысить до 50 Вт/м3. Если на стенах помещения есть слой утеплителя, а еще установлены пластиковые окна – показатель снижают до 30 – 34 Вт/м3. Рассчитайте необходимое количество секций. Первым делом вычисляют объем помещения, которому необходимы отопители. Будем считать на примере комнаты шириной 4 м, длиной 5 м и высотой потолка 3 м. Перемножаем значения и получаем объем в 60 м3. Определение потребности тепла для квартиры. Квартира – со средним утеплением без дополнительного слоя. Значение для нее приближается к 41 Вт/м3. Перемножаем показатель с объёмом помещения, в результате получается 2460 Вт

Такое количество энергии надо, чтобы обеспечить теплом вашу комнату

Обратите внимание на количество тепла, выделяемое одной секцией выбранной вами батареи. Современные образцы выдают мощность в следующем диапазоне – 80-212 Вт

Берем для расчета среднее значение в 170 Вт. Количество необходимого тепла делится на это значение, а после полученная сумма округляется в большую сторону. Получаем 15. Именно такое количество секций надо для отопления приведенного помещения.

Так же существует более простой способ, он применяется для помещений, потолки в которых – 2.6 метра.

Расчет по площади. При таком расчете требуется знать только длину стен помещения. Рассмотрим на примере комнаты, похожей на предыдущую, однако потолки там будут менее 2.6 метров. При таком расчете берется потребность в 100 Вт/м3, независимо от условий.

1. Вычисляем площадь помещения. Она составляет 20 м2.
2. Определение количество тепла, требуемого для отопления. Умножаем потребность на площадь, в итоге выходит 2000 Вт.
3. Теперь необходимо узнать, какой теплоотдачей обладает одна секция батареи. Как и в прошлом расчете, принимаем значение в 170 Вт. На него делится потребность помещения, а результат округляется в большую сторону. По расчетам получили, что для комнаты, приведенной в примере, необходимы 12 секций.

Для цельных

Расчёт тепла для цельных батарей не отличается от секционных до этапа вычисления количества тепла, необходимого помещению. Если в предыдущих примерах вы делили полученное значение на теплоотдачу секции, то здесь вы сравниваете показатели тепла. Необходимый для помещения и тот, которому соответствует выбранный вами отопительный прибор.

Если число вырабатываемых батареей ватт ниже, необходимо установить дополнительный климатический прибор, который позволит перекрыть нехватку необходимого тепла.

Оба вида расчёта предполагают, что высота потолков в помещении не превышает 3-х метров, поэтому при большей высоте они не подойдут. В таких помещениях количество секций определяют уже инженеры-теплотехники.

Мнение мудрых скептиков

О недостатках вакуумных батарей отопления производители не говорят, поэтому стоит обратить внимание на оценки дотошных покупателей. Многие из них подвергают сомнению указанные изготовителями преимущества

Разберем самые спорные моменты

Разберем самые спорные моменты.

Экономия теплоносителя

Действительно, если вы используете концентрат антифриза, этот факт имеет значение (но надо еще сравнить стоимость незамерзающей жидкости с ценой на эти вакуумные нагревательные элементы). В местах постоянного проживания в качестве теплоносителя используют преимущественно воду. В этом случае говорить о ее экономии за счет установки дорогостоящих секций бессмысленно (средняя стоимость одной секции составляет примерно 700 рублей).

Долговечность

Поскольку они появились на рынке совсем недавно, проверить данный параметр еще никому не удалось. Производитель с таким же успехом мог «продлить» срок службы и до 50 лет – время подтвердит или опровергнет это утверждение.

Безопасность эксплуатации

Она полностью зависит от добросовестности производителя: если он где-то «согрешил» – нарушил технологические режимы или приобрел дешевую некачественную сталь – в корпусе секции могут образоваться микротрещины. В этом случае внутреннее давление сравняется с атмосферным, и радиатор превратится в бесполезный металлолом.

Высокая скорость нагрева поверхности радиатора

Эта особенность мало влияет на коечный результат. Отопительную систему запускают один раз в сезон, и от того, что батарея разогреется не за десять минут, а за пять, общий объем помещения прогреется не намного быстрее.

Простота монтажа

Это единственное заявленное утверждение производителей вакуумных моделей, которое не оспаривается пользователями.

Высокая теплоотдача

Это рекламный ход.

Реклама новинки

Теплопроводность стали остается неизменной, а качество обогрева помещения зависит в конечном итоге только от температуры теплоносителя. Чем она выше, тем горячее будет поверхность радиатора, и тем больше тепла он отдаст окружающему воздуху.

А вторичный теплоноситель в вакуумной среде очень чувствителен к температуре первичного. Если у первого температура не достигнет 35 градусов, это не вызовет испарения литиево-бромидной жидкости, следовательно прибор окажется в нерабочем состоянии.

А если рабочий раствор вытечет наружу, это может нанести удар по здоровью домочадцев: литиево-бромидная вода и ее пары ядовиты.

Как видите, даже при беглом изучении заявленных преимуществ у обычных потребителей возникают сомнения. Некоторые любознательные пользователи для более детального изучения чудодейственного радиатора не пожалели денег и купили опытный образец.

Результаты испытаний особого энтузиазма не вызвали: труба с первичным теплоносителем оказалась теплее секций. То есть тепло от коллектора передается не в полной мере (а не 1:1, как убеждает нас реклама).

Владельцу частного дома с автономной системой отопления следует обратить внимание на следующий аспект: гидравлический напор в сети зависит от высоты водяного столба между батареей и котлом. У вакуумных приборов этот параметр гораздо меньше, чем у обычных, что создает проблемы в функционировании системы

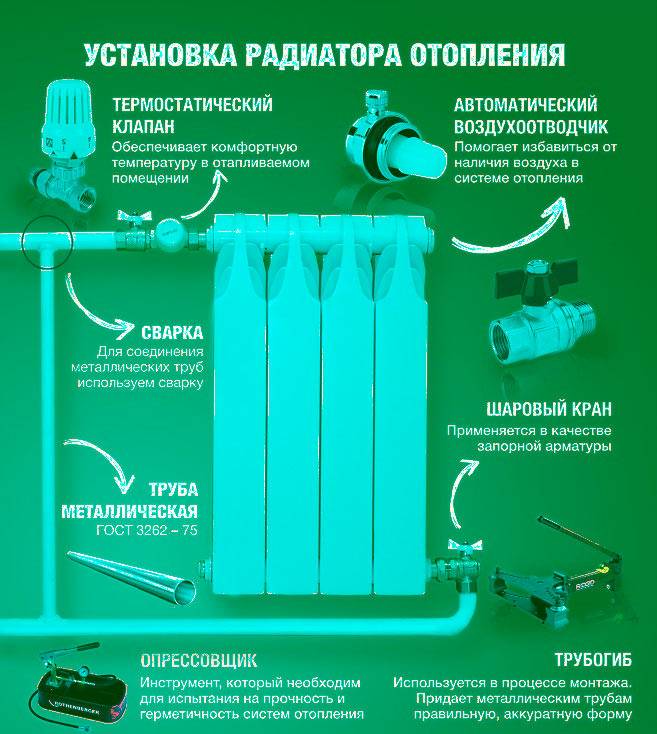

Самостоятельная установка

Если вы все-таки решили приобщиться к прогрессу, соблюдайте общепринятые для всех отопительных приборов правила установки:

• расстояние от пола до батареи должно быть не менее 2 см;
• между подоконником и верхом прибора должен быть зазор в 5 – 10 см;
• если стены в местах установки радиатора покрыты теплоизоляционным слоем, крепежные элементы должны быть увеличены по длине на толщину утеплителя.

Порядок выполнения работ:

1. разметить места креплений на стене (при помощи линейки и карандаша);
2. установить кронштейны;
3. закрепить на кронштейнах радиаторы;
4. установить вентили;
5. присоединить трубопровод.

Возможно, вас заинтересует инструкция «Как правильно подключить батарею» к системе отопления.

Плюсы и минусы вакуумных радиаторов отопления

Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.

Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно. Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию

Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.

Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.

Если уменьшить температуру основного теплоносителя, придется увеличивать количество радиаторов

Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.

Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.

Несомненные плюсы вакуумного прибора:

• отсутствие внутренней коррозии (при условии хорошего качества герметизации);
• нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
• не образуются воздушные пробки;
• низкие расходы на установку радиатора;
• не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
• безопасность (даже при разгерметизации масштабного потопа не будет);
• долговечность за счет качественных материалов.

Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.

Вакуумный радиатор хорошо впишется в большинство стилей оформления благодаря своему эстетичному внешнему виду

Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы

Лучшие алюминиевые радиаторы отопления

Конструкции, выполненные из алюминия, отличаются лёгким весом, высокой прочностью и надёжностью, стильным внешним видом. Благодаря отличной теплопроводности и большой площади проходного сечения трубок между коллекторами, алюминиевые радиаторы имеют высокую степень эффективности. Примерно 50% тепловой энергии отдаётся за счёт излучения, а оставшаяся теплопроводность обусловлена конвекцией.

Royal Thermo Revolution 500

9.8

Рейтинг На основе отзывов покупателей

Дизайн 9.5

Качество 10

Цена 10

Надежность 9.5

Отзывы 10

Модель имеет волнообразную форму оребрения, что повышает тепловую отдачу на 3% и обеспечивает беспрепятственное прохождение прогретого воздуха. Благодаря специальной запатентованной заглушке и вертикальным коллекторам круглого сечения отмечается надёжная работа алюминиевого радиатора в отопительных системах с частыми гидравлическими ударами. В производстве используется поэтапное окрашивание самыми современными и экологически чистыми нано-составами.

Количество секций – от 1 до 12. Габариты модели, в зависимости от количества секций, составляют (В×Ш×Г) 570×80-96×80 мм. Стандартные показатели рабочего давления в моделях серии Royal Thermo Revolution 500 – 20 бар.

ПЛЮСЫ:

• фирменная десятилетняя гарантия;
• наличие защиты от подделок;
• простота монтажа.

МИНУСЫ:

относительно высокая цена.

Rifar Alum 500

9.3

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 10

Цена 9

Надежность 9.5

Отзывы 9

Серия отопительных радиаторов с боковым подключением и конструкцией секционного типа отличается наличием своеобразного вертикального канала. Продукция производится в строгом соответствии с европейскими требованиями и нормами, а также обладает максимально высокими показателями качества и прочности. Легкие, компактных размеров алюминиевые секции очень быстро прогреваются, имеют высокую тепловую эффективность, что позволяет существенно экономить ресурсы.

Количество секции в батареях модельного ряда Rifar Alum 500 – 4 до 12. Цвет радиаторов выбирается в соответствии с действующим каталогом RAL 9016. Максимальное рабочего давление составляет 20 атмосфер.

ПЛЮСЫ:

• высокая теплоотдача;
• элегантный дизайн;
• небольшой вес.

МИНУСЫ:

риск появления коррозии при использовании теплоносителя на основе этиленгликоля.

ROMMER Al Optima 500

9.1

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 9.5

Цена 9

Надежность 9

Отзывы 9

Радиаторы данной серии изготавливаются методом литья под определённым давлением. Для защиты от коррозии применяется многоступенчатое фтор-циркониевого слоя. Устойчивость внешних и внутренних поверхностей также обеспечивается наличием особой оксидной плёнки и трёхступенчатого шлифования. Модели ROMMER Al Optima 500 отличаются адаптацией для эксплуатации в условиях российских систем отопления. Для удаления воздуха из верхнего коллектора применяется воздухоотводный клапан.

Размеры одной секции (В×Ш×Г) составляют 565×77×78 мм, при объёме теплового носителя 0,28 л и весе 0,8 кг. Максимальная температура теплоносителя – 110°С. Область применения: частные домовладения, офисы и многоквартирные дома разной этажности.

ПЛЮСЫ:

• достойные эксплуатационные характеристики;
• современный дизайн;
• высокая теплоотдача.

МИНУСЫ:

необходимость грамотного монтажа.

Global ISEO 500

9.0

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 9.5

Цена 8.5

Надежность 9

Отзывы 9

Настоящее воплощение современных технологий, обладает улучшенными аэродинамическими характеристиками, обеспечивающими очень высокие показатели комфорта в помещениях разного назначения. Серия радиаторов Global ISEO 500 используется в независимой схеме подключения, а также в автономных отопительных системах. В производстве применяется двухступенчатая технология покраски способом анафореза и напылением эпоксидных красящих составов на основе полиэстера.

Все секции радиатора отопления оснащены верхним и нижним коллекторами, соединёнными посредством вертикального канала, а также специальными элементами (рёбрами), заметно увеличивающими рабочую поверхность. Модели с межосевым расстоянием 500 мм имеют размеры 582×80×80 мм и теплоотдачу 181 Вт.

ПЛЮСЫ:

• защита от протечек;
• высокое качество металла;
• устойчивость к низкокачественным теплоносителям.

МИНУСЫ:

не самое лучшее сочетание цены и качества.

Правила выбора вакуумного радиатора

Останавливая свой выбор на вакуумных радиаторах, покупатель гарантированно получает такие преимущества:

• существенное снижение объема теплоносителя в системе – примерно на 80%;
• естественное снижение расходов на отопление. В основе экономии лежит сокращение объема теплоносителя;
• исключение внутренней коррозии корпуса прибора. Коррозировать может исключительно нижняя трубка – и то, в случае использования некачественного теплоносителя;
• невозможность заиливания и засоров секций;
• низкое гидравлическое сопротивление;
• высокий КПД;
• отсутствие воздушных пробок в системе;
• минимальные расходы на монтаж оборудования;
• предельно быстрый обогрев воздуха в помещениях;
• простоту ухода за агрегатами;
• легкость и эстетическую привлекательность приборов;
• отсутствие необходимости в регулярном обслуживании оборудования.

А еще вакуумные радиаторы весьма долговечны: при надлежащих условиях эксплуатации срок их службы может достигать 25-30 лет. Максимальную эффективность данные агрегаты демонстрируют в автономной системе с низкой мощностью отопительного котла и в централизованной системе с установленными тепловыми счетчиками.

Вакуумные радиаторы и солнечный коллектор — отличный тандем для создания современной, высокоэффективной и экономной отопительной системы частного дома

Простота конструкции вакуумных радиаторов позволяет говорить о высокой безопасности оборудования. Приборы обладают всего двумя резьбовыми соединениями, служащими для подключения прибора к отопительной системе. Риск разгерметизации на них практически исключен. При выходе вакуумной батареи из строя «традиционного» для радиаторов водяного отопления «масштабного потопа» не происходит

Это еще один повод обратить свое внимание на эту уникальную разработку

Прежде чем приобрести вакуумный радиатор нужно обязательно убедиться (насколько это, в принципе, возможно для рядового покупателя) в надежности и соответствии агрегата установленным нормам:

проштудировать прилагающуюся к конструкции техническую документацию, убедиться в наличии всех необходимых сертификатов; покачать радиатор для оценки объема литиево-бромидной смеси

Очень важно, чтобы ее не было слишком много. В идеале должен раздаваться небольшой шелест

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы

Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы. Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем.

Основным недостатком оборудования можно назвать его цену – такое «удовольствие» однозначно обойдется дороже аналогичных решений.

Вакуумные радиаторы — высокотехнологичный продукт, являющийся настоящим инновационным прорывом в сфере производства отопительного оборудования. Поэтому не удивительно, что на рынке появилось немало низкопробных подделок данных изделий. Покупателям рекомендуется быть предельно бдительными, совершая свой выбор
