Электромеханическое и электронное УЗО для квартиры, что лучше?

Как правильно подключать устройства защитного отключения

При подключении устройств защиты от токов утечки необходимо соблюдать несколько базовых правил.

Первое и самое важное. УЗО и дифавтоматы должны эксплуатироваться в сетях с глухозаземленной нейтралью с отдельным заземляющим проводом (трехпроводная или пяти проводная система). При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены

Заземление может осуществляться через контакты розеток или отдельным проводом «под болт»

При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены. Заземление может осуществляться через контакты розеток или отдельным проводом «под болт».

Второе. Необходимо следить за правильностью подключения проводов. Ноль должен подключаться к клеммам, помеченным буквой «N», а фазы к фазным клеммам. Это правило, на первый взгляд неочевидное, связано с подключением тестовой кнопки и электронной схемы защиты.

Третье. Нельзя соединять между собой одноименные проводники защищаемые разными УЗО. Такую ошибку часто совершают неопытные электрики, используя общий ноль для нескольких блоков розеток. Такое соединение при подключении нагрузки моментально приводит к срабатыванию защиты.

Преимущества и недостатки приборов

Сравнение достоинств и недостатков защитных устройств обоих типов удобно выполнить в табличной форме.

В качестве итога следует отметить, что наиболее подходящим вариантом для монтажа в квартирный электросчетчик является все же электромеханический дифавтомат либо УЗО. Именно такой тип устройства широко представлен на современном отечественном рынке.

Главной особенность электромеханических является срабатывание независимо от того есть напряжение в сети или нет.

Тока утечки будет вполне достаточно, чтобы оборудование сработало, в это время в ток возникает во вторичной обмотке трансформатора, что и является причиной активации реле, а соответственно и пускового механизма.

Для того, чтобы сработал электронный УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Внутри них расположен усилитель и плата к нему, которая срабатывает на наличие даже небольшого тока во вторичной обмотке. Плата увеличивает имеющийся ток и передает импульс, силы которого достаточно для того, чтобы активизировать реле.

Именно поэтому в конструкции таких УЗО трансформатор меньшей величины.

Электромеханические агрегаты обладают несложной, но при этом более надежной конструкцией, поэтому во время работы они реже ломаются. А вот вывести из строя электронное устройство можно при небольшом импульсе в сети.

В этом случае необходимо будет менять микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО вызвана их меньшей стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков в напряжении. Как только произойдет скачок, сам отключится.

Есть несколько других способов, как отличить эти два вида УЗО между собой.

Самый сложный – посмотреть схему внутри. Если это электромеханическое устройство, то на его схеме будет показан трансформатор дифференциального типа, у которого вторая обмотка соединена сразу с реле.

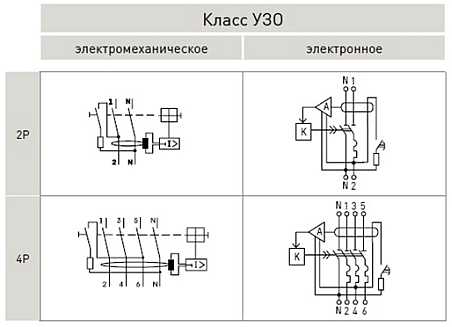

Схематически реле может изображаться в виде квадрата, иногда прямоугольника. Схематически не должно быть показана связь с сетью питающей узел.

Если рассматривать схематическое изображение на УЗО электрического типа, то плата на нем будет изображена треугольником. На схеме видны линии от питания.

Чтобы отличить одно устройство от другого можно использовать простую батарейку. Включаем оборудование и соединяем его полюса двумя проводами с ней.

Таким образом, мы провоцируем скачок тока, в результате чего, если это электромеханическое УЗО, то реле отключится. Соответственно если отключения не произошло, значит перед нами электронный вариант.

Если нет под рукой батарейки, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования. При этом обязательным условием является включенное состояние агрегата. Поводите магнитом вдоль боковой стороны и передней панели. Если реле не сработает перед вами электронное оборудование, а если сработает – электромеханическое.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Большинство поняло, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные.На внешний вид они все одинаковые, однако внутреннее исполнение может существенно отличаться.

В зависимости от исполнения внутренней защиты УЗО бывают электромеханическими или электронными.

Как же их отличить друг от друга и в чем разница их работы?

Как определить тип УЗО

Перед покупкой и установкой защитного устройства необходимо точно представлять себе его тип и особенности конструкции. Это позволит не ошибиться с выбором и обеспечить необходимый уровень безопасности для заданных условий. Существует несколько способов, позволяющих достоверно определить тип рассматриваемого УЗО.

1. По схеме, приведенной на корпусе УЗО

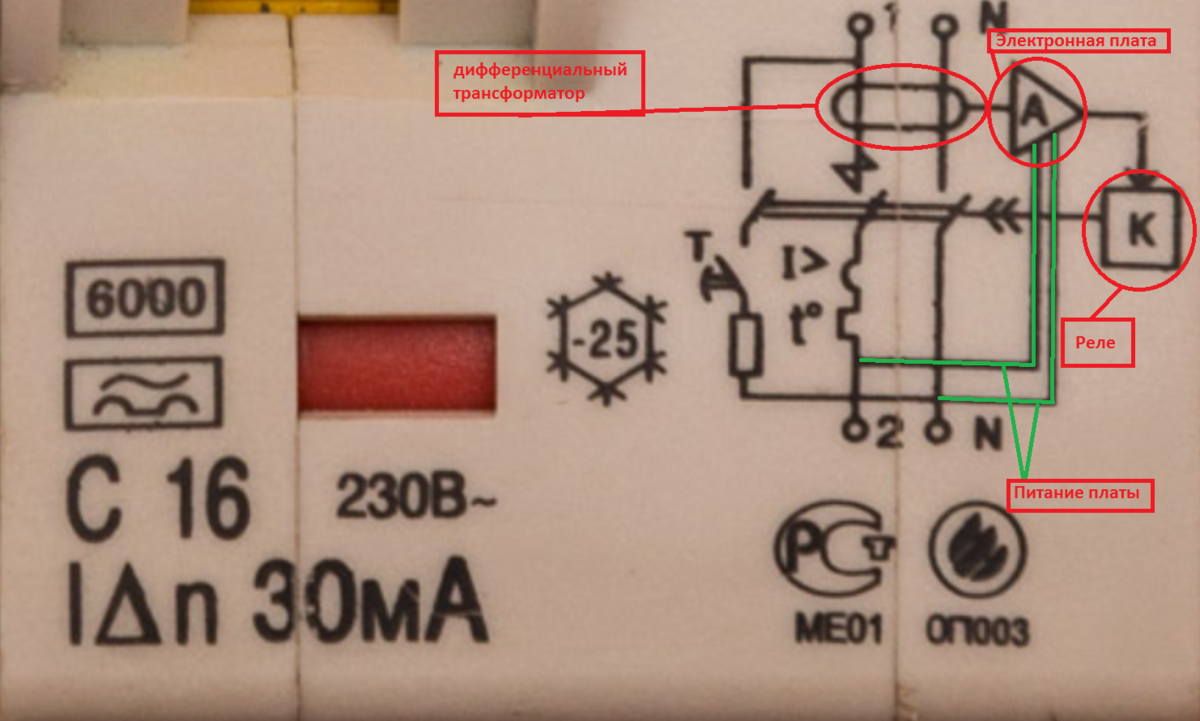

Все виды защитных устройств на корпусе, помимо маркировки, имеют электрическую схему. На электромеханических УЗО она имеет следующий вид:

• дифференциальный трансформатор (овал);
• реле (квадрат).

Трансформатор и реле соединен прямыми линиями, означающими прямое электрическое подключение. Более никаких прямых и неразрывных линий на схеме быть не должно. Прямая прерывистая — это механическая связь реле и контактора.

В электронных УЗО между символами реле и трансформатора присутствует треугольник, обозначающий усилитель. Здесь же должны быть неразрывные линии, соединяющие линию электроснабжения с усилителем (треугольником).

Определение типа УЗО по схеме на корпусе является наиболее надежным. Но чтобы воспользоваться этим способом, необходимо наличие хотя бы базовых навыков чтения электрических схем.

2. Тестирование батарейкой

Для данного способа подойдет любой источник постоянного тока: батарейка или аккумулятор.

Последовательность действий будет следующей:

1. ко входу и выходу фазы на УЗО присоединяются по проводу;
2. провода подсоединяются к полюсам батарейки.

Если в момент подключения батарейки происходит срабатывание УЗО, то это устройство является электромеханическим. Если же устройство не сработало, то имеет смысл поменять полярность подключения к батарейке. Электронное УЗО не будет срабатывать при обеих схемах подключения источника питания.

Кроме того, тестирование батарейкой поможет выявить еще и вид тока, на который рассчитано устройство. Приборы класса А (пульсирующий постоянный и синусоидальный переменный ток) будет срабатывать при всех способах подсоединения батареи. Класс AC (синусоидальный переменный ток) будет срабатывать лишь при одном варианте включения батарейки.

3. Тестирование магнитом

Необходимо взвести УЗО и провести постоянным магнитом по корпусу устройства. Электромеханический прибор будет в этом случае срабатывать, а электронный — нет.

Конструктивные особенности и принцип действия

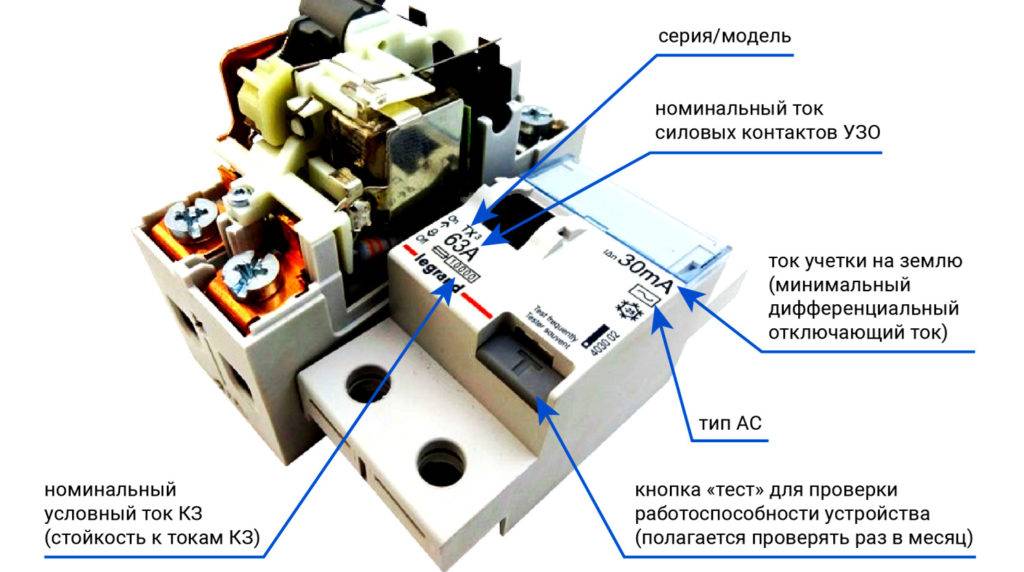

Из каких основных элементов состоит прибор, используемый для однофазной сети:

1. «Тест». Кнопка оснащена резистором. Применяется в качестве контроллера работоспособности агрегата. Она имитирует возможную утечку электричества. В процессе его функционирования электропитание будет отключено у тех пользователей, которые находятся под его защитой. К потребителю поступает посредством фазного проводника – нейтрали, после чего вновь возвращается к потребителю. При отсутствии видимой утечки, что считается нормальным рабочим состоянием, первичный показатель на обмотках будет равнозначным. Происходит по принципу: сколько пришло, столько и уйдет.
2. Исполнительное устройство. Состоит из спускового механизма, нескольких силовых контактов и пружинного провода. На первичных обмотках токи имеют встречное направление. Однако, нулевое значение наблюдается у суммарного магнитного потока. Наводимые в сердечнике, они будут компенсировать друг друга.
3. Пусковой орган. Элемент прямого действия. Представляет собой чувствительное реле магнитоэлектрического типа.
4. Трансформатор дифференциального типа. Кольцо с двумя первичными обмотками. Образуются за счет нейтрального и фазного проводников. Также присутствует элемент вторичной обмотки. Соединяется с реле посредством проводника.

Если прибор фиксирует какое-либо отклонение от нормального режима работы (утечка), корпус устройства это фиксирует. После чего происходит следующее:

1. Помимо тока нагрузки, в первичной обмотке появится и ток утечки.
2. Появится разница между фазным проводником и нейтралью в показателе тока в первичной обмотке. Магнитные потоки, которые наводятся на сердечник, будут отличаться по величине.
3. Превышая показатель нулевого значения, будет фиксироваться разница потоков. Она будет наводить во вторичной катушке магнитное поле, которое будет преобразовываться в электричество.
4. Реле сработает во вторичной обмотке от электричества.
5. Теперь со своей функцией должен справиться пусковой элемент. Он будет оказывать воздействие на исполнительный элемент, которые приведет к отключению всей контактной группы. Это приведет к обесточиванию электроприбора с обнаруженной утечкой.

Схема подключения УЗО без заземления

Недостатки электронного УЗО

Хотя электронные УЗО предлагают некоторые преимущества по сравнению с электромеханическими, у них также есть свои недостатки. Вот некоторые из них:

1.	Высокая стоимость
2.	Сложная установка и подключение
3.	Более высокая вероятность сбоев и поломок
4.	Требуется квалифицированный специалист для ремонта
5.	Меньшая надежность в условиях электромагнитных помех

В общем, электронные УЗО требуют более высоких затрат и ухода, соответственно, их применение может быть нецелесообразно в некоторых ситуациях. Необходимо тщательно взвесить все преимущества и недостатки электронного УЗО перед принятием окончательного решения о выборе.

Как выбрать УЗО. Расчет под рассмотренный пример

В предыдущем пункте мы рассмотрели какие автоматические предохранители понадобятся для конкретного дома. Теперь исходя из этих данных с помощью расчета определим необходимые узо автоматы под данную конфигурацию. Для наглядности и удобства выбирать устройство защитного отключения будем по сформированным в таблице выше группам. Но для начала определимся с рекомендациями и уже известными методиками выбора и расчета:

1. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельный узо автомат на каждую группу потребителей. Для этих целей применяются устройства со значением величины силы тока утечки (уставка) 10 мА и 30 мА, при котором срабатывает защита.
2. Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем примере к влажным группам отнесем санузел на втором этаже, в котором будет находиться стиральная машина.
3. Номинальный ток устройства защитного отключения выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.

Исходя из первого и второго пунктов можно определиться со следующим: во всех группах кроме «розетки санузел 2 этаж» устанавливаем устройства с уставкой 30 мА, а во влажную группу санузла второго этажа — 10 мА.

Исходя из третьего пункта можно предварительно определиться с номиналом устройства защитного отключения под конкретный автоматический выключатель группы потребителей:

Таблица 2. Выбор УЗО для групп потребителей

Дополнить ответ на вопрос как выбрать узо для квартиры или дома можно проверкой предварительно выбранных нами типов устройств по усечке. Они должны выполнять защитные функций согласно нормам. Для этого необходимо рассчитать ток утечки электроустановки IΔ:

IΔ = IΔэп + IΔсети, где IΔэп — ток утечки электроприемника, мА; IΔсети — ток утечки сети, мА.

При расчете тока утечки в электроустановке ПУЭ предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника. Соответственно:

• IΔэп = 0,4 X Iрасч,где Iрасч — расчетный ток в нагрузке цепи, А.
• Iрасч = Iном = Pном / (Uном X cosφном).

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Номинальную мощность Pном (Вт) в нашем случае берем из групп потребления, где каждой задавали ориентировочную мощность потребления. Чтобы стало понятнее, возьмем группу «розетки 1 этаж». В нее входят гостиная, комната, коридор и санузел. Мы задали ориентировочную мощность потребления для отдельных комнат 1600 Вт. Суммарно для группы этот показатель будет 4800 Вт.

Номинальное напряжение для однофазной сети Uном = 220 В.

IΔсети = 0,01 X Lпровода, где Lпровода — длина фазного проводника, м.

Согласно требованиям ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО. То есть номинальный дифференциальный отключающий ток устройства (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

Пример расчета соответствия устройства в группе потребителей

Рассмотрим группу «розетки 1 этаж»:

• IΔn = 30 мА(из таблицы 2).
• Uном = 220 В.
• Pном = 4800 Вт.
• Lпровода — в данном случае неизвестно, и его оптимальную длину определим.

По условию IΔn > = 3 IΔ , IΔ

Iрасч = 4800 / 220 = 21,81 А.

IΔэп = 0,4 X 21,81 = 8,73 А.

По основной формуле IΔ = IΔэп + IΔсети:

10 = 8,73 + (0,01 X Lпровода);

(10-8,73) / 0,01 = Lпровода;

Lпровода = 127 метров.

Вывод: установленный на рассмотренную группу УЗО 25 А 30 мАв паре с автоматом C25 1Pприемлем при учете что протяженность фазного проводника не превысит 127 метров. Естественно, на этапе проектирования и монтажа вы будете знать длину провода, задействованного в каждой конкретной группе. И для проверки соответствия по формуле рассчитывается IΔ.Полученный ток умножаем на три и сравниваем с маркировкой использованного устройства защитного отключения. Должно выполняться условие IΔn > = 3 IΔ.

Допустим, Lпровода в группе = 250 метров; тогда исходя из предыдущего расчета IΔ=8,73+(0,01 X 250) = 11,23 мА; 3 IΔ = 33,69 > IΔn.Условие не выполнилось. Как выход, можно разделить группу на две.

Какое УЗО лучше электронное или электромеханическое?

УЗО по принципу внутреннего исполнения делятся на два типа — это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем разобраться с этим вопросом.

Вот пример электронного УЗО:

За правильную работу электронного УЗО отвечает плата усилителя. Для ее работы требуется внешнее питание, так как ни одна плата без него работать не будет. Где взять это внешнее питание? Внутри данных устройств никаких батареек нет, поэтому они получают электропитание от внешней сети. Если есть дома «свет», то защитное устройство работает. Если «света» нет, то оно не работает, да и не нужно чтобы оно работало, так как все равно защищать не от чего. На первый взгляд тут можно больше ни о чем не думать. Однако это не так.

Во внешней сети электропитания квартир часто происходят не штатные (аварийные) ситуации. Это скачки (перепады) напряжения, которые очень опасны для электронного оборудования, т.е. и для электронных УЗО и дифавтоматов.

Во-первых, например, отгорел нулевой проводник питающий вашу квартиру в этажном щитке. В такой ситуации на плату усилителя будет приходить только одна «фаза». Плата уже работать не будет, т.е. не будет фиксировать ток утечки и передавать импульс на реле. Тут электронное УЗО не сработает при появлении тока утечки. Это актуально в старых домах, где электропроводка находится в плачевном состоянии. Такая ситуация опасна для человека.

Во-вторых, например, отгорел магистральный нулевой проводник, который проходит по всему стояку многоэтажки. Тут произойдет изменение напряжения в розетках квартир. Там где будет включена большая нагрузка напряжение в розетках будет падать и стремиться к нулю. Там где включена самая минимальная нагрузка напряжение в розетках будет расти и стремиться к 380 В. В ситуации с превышением напряжения электронное УЗО не сработает, а просто выйдет из строя его плата усилителя. Если вдруг произойдет появление опасного потенциала на корпусе бытовых приборов, то УЗО эту утечку не зафиксирует и не спасет человека от поражения электрическим током. Это тоже очень опасно.

Также в сети бывают кратковременные скачки или перепады напряжения вызванные и другими факторами. От них тоже может пострадать плата усилителя электронного УЗО и вывести его из строя. Такие скачки вы можете не заметить и не будете знать, что ваше защитное устройство в щитке уже не работает. Не зря рекомендуют проверять их работу каждый месяц нажатием кнопки «Тест».

Как вы уже поняли, что при появлении разных нештатных ситуаций в сети электроснабжения электронное УЗО может потерять свои защитные функции.

Вот электромеханическому УЗО внешнее питание не требуется и оно будет выполнять свои функции во всех выше перечисленных ситуациях. Поэтому стоит выбирать себе домой электромеханические УЗО и дифавтоматы, так как их конструкция более надежная. Как их различить читайте тут.

Вот пример электромеханического АВДТ:

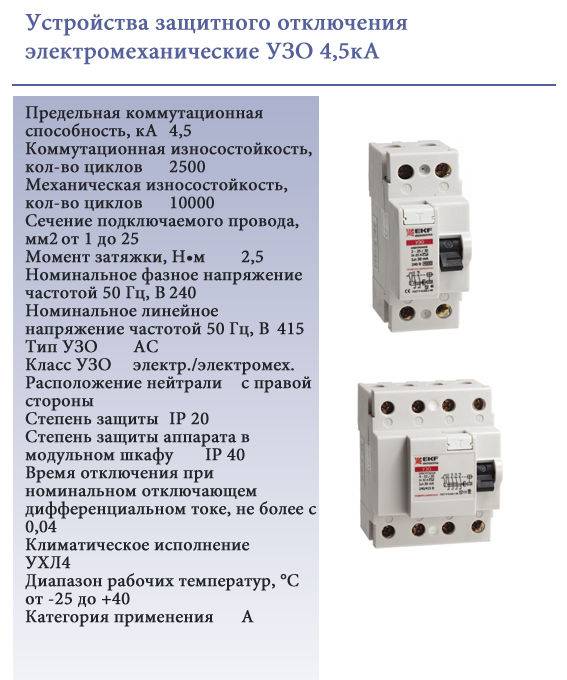

Это еще не весь вывод по выбору защитных устройств. Продолжим.

Сегодня выпускают электронные УЗО и дифавтоматы со встроенной защитой от превышения напряжения. Например, это модели EZ9R7. и EZ9R8. от Schneider Electric. Правда они выпускаются только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА. Их можно использовать как вводные противопожарные УЗО. Они имеют встроенную защиту от перегорания бытовых электроприборов при повышении напряжения до 280 В. Поставив в щиток такое УЗО можно быть уверенным, что оно не выйдет из строя при возникновении разных скачков напряжения.

Другая очень хорошая мера защиты от нестабильности внешней сети это использование реле напряжения УЗМ-51М от «Меандра». Если на вводе в своем распределительном щитке вы устанавливаете данное устройство, то тогда можно смело выбирать электронные УЗО и дифавтоматы. Они будут защищены от повышенного напряжения с помощью данного реле.

В итоге какое выбрать УЗО электронное или электромеханическое должно решаться исходя из конкретной ситуации. Конечно можно брать только электромеханические модели и ни о чем больше не думать. Однако электронные типы защитных устройств стоят иногда дешевле и могут иметь более компактные размеры (1 модуль), что бывает важным критерием при их выборе.

А вы какие УЗО и дифавтоматы используете у себя дома?

Торговая марка

Говоря о торговой марке, мы, по сути, будем разбирать соотношение цены и качества. Дело в том, что существует негласная классификация всех изготовителей УЗО по их территориальному расположению – европейские модели, азиатские и российские.

Один из способов отличить подделку на видео:

У каждого из них продукция имеет свои характерные особенности:

1. УЗО азиатских производителей имеют наибольший спрос в мире. Некоторые фирмы-изготовители из Азии заключают контракты с поставщиком продукции на российский рынок и в этом случае выпускают устройства под торговой маркой России.

Перед тем как выбрать торговую марку УЗО, определитесь, какими средствами вы располагаете для обустройства в квартире или в частном доме защитной автоматики. Самые предпочтительные фирмы:

• швейцарская «АВВ»;
• французские «Legrand» и «Schneider Electric»;
• немецкие «Siemens» и «Моеllеr».

Среди отечественных производителей наиболее широкое применение получила продукция:

• Курского завода «КЭАЗ», средняя цена и качество, гарантию на выпускаемые УЗО фирма даёт два года, что свидетельствует о надёжности изделий;
• Московской фирмы «Интерэлектрокомплект» («ИЭК»), не всегда положительные отзывы получает продукция, тем не менее, спрос на неё велик благодаря низкой стоимости;
• Ульяновский завод «Контактор», он входит в группу компании «Legrand», что сказывается на качестве выпускаемой продукции и соответственно цене;
• сравнительно молодая Санкт-Петербургская фирма «DEKraft», на российском рынке она представляет компанию с мировым именем«Schneider Electric».

Что касается китайских производителей, то выпускаемые ими УЗО являются прямым конкурентом устройствам российской фирмы «ИЭК». Цена и качество находятся приблизительно на одном уровне, при этом гарантийный срок у китайского товара пять лет.

Отличие электронного УЗО от электромеханического УДТ

Электронные и электромеханические устройства защиты отличаются только типом порогового устройства. Как уже отмечалось выше, в электронных аппаратах защиты в качестве порогового устройства используется электронный усилитель, который вырабатывает сигнал отключения. Этот сигнал подается на обычное реле, которое воздействует на механический расцепитель. Электронные компоненты, в отличие от электромеханических реле, обходятся дешевле и имеют меньший технологический разброс. Поэтому электронное УЗО, как правило, стоит меньше электромеханического аппарата защиты.

Люди, не сталкивавшиеся ранее с устройствами защитного отключения, часто задают вопрос: как отличить электромеханическое УЗО от электронного? Отличить устройства можно по маркировке, нанесенной на лицевую часть корпуса аппарата. У всех УЗО на корпусе можно увидеть символическое изображение дифференциального трансформатора. Он изображается в виде эллипса, охватывающего силовые проводники. От трансформатора прочерчивается символическая линия связи, идущая к устройству сравнения. Устройство сравнения изображается в виде прямоугольника или треугольника. Если нарисован треугольник, то это электронное УЗО. Если прямоугольник — это электромеханическое устройство.

Вечный спор об УЗО

На форумах электриков не затихают споры на тему: какое устройство защиты лучше использовать, УЗО электронное или электромеханическое?

В принципе функциональных различий между аппаратами с разными пороговыми устройствами нет. Оба типа устройств дифференциального тока с успехом выполняют свои функции. Но дотошные исследователи подметили одну особенность, которой обладает электронное УЗО. Для работы операционного усилителя нужно питание. Оно берется с входных клемм аппарата защиты. Поэтому, в случае обрыва нуля или фазы питающей электронную схему, устройство теряет работоспособность. Электромеханическое УЗО лишено этого недостатка, так как исполнительный орган питается от вторичной обмотки трансформатора. Поэтому при обрыве нулевого провода «электромеханика» все равно сработает в случае возникновения утечки фазы.

Количество УЗО в квартире

Число приборов защиты подбирают по количеству точек, которые требуется защищать. Кроме того необходимо предусмотреть аппарат для группы, устанавливаемый на вводе в квартиру за счетчиком.

Для уменьшения количества изделий возможно разбивка потребителей на группы. Например: группа освещения; группа электробытовых стационарных приборов (холодильник, варочная панель); группы особо опасных помещений (ванная, кухня). Причем возможно применение одного УЗО на группу автоматов, защищающих от перегрузок определенных потребителей. После счетчика обязательно устанавливается вводное УЗО.

Каким номиналом выбрать УЗО 100 или 300 мА?

При выборе противопожарного УЗО возникает вопрос — какими параметрами должно обладать устройство? Если с номинальным током всё просто, он должен быть равен или больше соответствующего автоматического выключателя, то ток уставки зависит от места установки прибора.

В квартирном щитке достаточно 100мА, а на этаже желательно установить аппарат с уставкой 300мА.

При отсутствии противопожарного УЗО в квартирном щите прибор с уставкой 100мА располагается в этажном или общедомовом щите. Общее правило при выборе тока срабатывания следующее — чем меньше, тем лучше. Мощность утечки даже в устройстве 100мА составляет 22Вт, что соответствует паяльнику средней мощности.

Нормативные документы по использования

Нужно ли противопожарное УЗО и какими параметрами должно обладать это устройство указано в различных нормативных документах.

• ГОСТ Р 50571.17-2000 482.2.10. В этом ГОСТе указаны меры безопасности, позволяющие уменьшить или предотвратить последствия воздействия тока утечки на оборудование или кабеля. Для этого необходимо установить УЗО или дифференциальный автомат с током уставки не более 500мА. Вместо установки УДТ допускается постоянное использование устройства, контролирующего сопротивление изоляции и, в случае её нарушения, подающее сигнал и (или) отключающее питание.
• СП 256.1325800.2016 10.13. В этих правилах предусмотрены меры защиты от возгорания электропроводки в квартире или частном доме. Для отключения питания в том случае, если ток утечки на землю недостаточен для срабатывания автоматического выключателя, необходима установка во вводном щитке устройства дифференциальной защиты с током уставки не более 300мА.
• ГОСТ Р 50572.4.42-2012. Этот документ предусматривает методы защиты электропроводки от пожара. Для этого ток уставки дифавтомата или УЗО в квартире или частном доме не должен превышать 300мА.

Необходимые параметры защитных устройств основаны на исследованиях ВНИИ противопожарной обороны (ВНИИПО МЧС РФ). Согласно данным, предоставленным этим учреждением, мощности, выделяемой в месте утечки при токе 150мА (33Вт), достаточно для нагрева повреждённой изоляции до температуры возгорания.

Тест электромагнитного устройства

Если у вас затруднения в выборе защиты по схеме на корпусе, тогда можно определить тип устройства обычной пальчиковой или любой другой батарейкой. Для этого подключаем провод к верхней фазной клемме, а другой провод к фазовой нижней клемме устройство и включаем его. Подсоединяем концы проводов к батарейке.

Если защита не сработала, меняем полярность батарейки. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство не сработает, так как нет напряжения сети. Для проверки можно подключать батарейку и к нулевым клеммам защиты.  Другой вариант тестирования проводят с помощью постоянного магнита.

Способ проверки типа УЗО пальчиковой батарейкой

Магнитом водят по корпусу дифференциального выключателя (защита должна быть включена), пока не сработает защита. Конструкция дифференциального выключателя у разных производителей разная, поэтому магнитом придется поискать расположение дифференциального трансформатора. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как напряжения сети не подано.

Помогла вам статья?

ДаНет

Устройство электромеханического УДТ

Электромеханические УЗО состоят из следующих основных деталей:

• корпуса;
• контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
• измерительного трансформатора и выпрямителя;
• поляризованного реле;
• системы механического отключения (расцепителя);
• системы гашения электрической дуги;
• тестовой кнопки и резистора.

Поляризованное реле

Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.

Кнопка «ТЕСТ»

В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.

Надежность и долговечность узлов при эксплуатации

При выборе узла для использования в процессе производства или в быту, очень важно учитывать его надежность и долговечность при эксплуатации. Ведь от этого будет зависеть не только продолжительность его работы, но и стабильность процессов, производительность и, конечно, бюджет

В связи с этим, при сравнении и выборе между электронным и электромеханическим узлом, особенно важно обратить внимание на следующие факторы:

Фактор	Электронное узо	Электромеханическое узо
Чувствительность	Может быть высокой или настраиваемой, позволяет детектировать даже малые токовые перегрузки. Оно имеет электронные компоненты, которые могут быть более чувствительными к повреждениям или воздействию внешних факторов, таких как электростатический разряд.	Чувствительность зависит от механических реле и связанных с ними контактов. Это может быть менее чувствительным, но также и более надежным и долговечным к внешним воздействиям.
Срок службы	Обычно имеет более короткий срок службы, особенно если его электронные компоненты подвержены воздействиям окружающей среды или часто используются в тяжелых условиях.	Механические реле имеют обычно более долгий срок службы, так как они могут быть более устойчивыми к воздействию окружающей среды и повреждениям.
Обслуживание	Требует меньшего обслуживания, так как электронные компоненты обычно имеют более стабильные характеристики и меньшую вероятность поломки.	Может требовать регулярного обслуживания для поддержания работоспособности механических реле и контактов.

Таким образом, при выборе между электронным и электромеханическим узлом, необходимо учитывать особенности и требования конкретного применения. Если требуется высокая чувствительность и нет необходимости в долгом сроке службы, то можно отдать предпочтение электронному узлу. Если же требуется более надежный и долговечный узел, который может выдерживать тяжелые условия эксплуатации, то следует выбрать электромеханический узел.
