Узлы прохода вентиляционных вытяжных шахт: виды, особенности выбора, применения и установки проходки

Маркировка УП

На данный момент производят 11 разновидностей изделий со стандартными размерами, помогающих обустроить узел прохода воздуховода через кровлю, и все они имеют свою маркировку:

• После буквенного обозначения УП всегда идут цифры. Первая цифра 1 и идущие после нее от 01 до 10 обозначают стандартные размеры изделия, не оборудованного клапаном, а также кольцом для конденсата. Пример такой маркировки – УП1-01.
• Первая цифра 2 и все последующие от 01 до 10 обозначают те же стандартные размеры изделия без конденсатного кольца, но уже с механическим клапаном. Пример маркировки – УП2-02.
• Первая цифра 3 и все следующие 11–22 обозначают стандартные размеры изделий с механическим клапаном и кольцом для конденсата. Пример маркировки – УП3-22.

Если прохождение через кровлю вентиляции имеет нестандартные габариты, допускается индивидуальное изготовление УП по размерам заказчика.

Проход вентиляции через кровлю виды, монтаж

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон

Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Узлы кровельной вентиляции

Принудительный выход переработанного воздуха из строения есть ключевой задачей кровельного вывода переработанного воздуха. Правильную установку этой системы нужно проводить по ГОСТ-15150. В нем указаны данные по расстоянию прохода вентиляции до края плиты и стандартные параметры проемов в плитах перекрытия. Узлы прохода подходят и для вывода дымоотводов, которые применяются для строений с очагами, работающими на дровах, – камин, печь и т. п.

Кровельная вентиляция зависит от вытяжных каналов и типа крыши. Делится она на несколько типов формы:

Узлы прохода вентиляции – это отверстия в перекрытии крыши. В них устанавливаются алюминиевые трубы вентиляции, созданные специально для размещения на крыше. Специалисты рекомендуют использовать алюминиевые трубы 1 мм толщиной. Но размеры вентиляции разные, однако подобрать индивидуальный вариант не составит труда.

Системы вентиляции с металлическими трубами бывают:

Для подбора правильных узлов прохода через кровлю учитываются следующие характеристики:

• уровень влажности;
• объемы газовыделений;
• границы перепадов температуры воздуха;
• степень скопления и образования пыли.

Во время проведения установочных работ нужно обязательно учитывать некоторые нюансы:

• угол наклона крыши;
• расстояние между коньком и проходкой;
• материалы из которых создается кровля;
• площадь помещения непосредственно под крышей.

На железобетонном материале узлы прохода через кровлю крепятся с помощью анкерных болтов. Сами болты в процессе установки помещаются в «стаканы». Также обязательно нужно использовать плиты с отверстиями, которые предназначены специально для прохода вентиляции через кровлю. Если ширина проема не соответствует цельной ребристой или пустотной плите, в зонах прохода обустраиваются места из монолитного бетона.

Если вентиляция ведется через кровлю с металлической обрешеткой, процесс монтажа схож, но используются металлические «стаканы».

Большое строение с немалым количеством жилых, промышленных или складских помещений требует предусматривать вентиляционные каналы еще во время периода планировки здания.

Последовательность действий монтажа узла через кровлю

1. Подбирается серия и модель специального кольца уплотнителя.
2. Мягкую часть натягивают на трубу.
3. Основанию придается форма в соответствии с поверхностью кровли. Для профнастила сложнее всего адаптировать основу из-за его ребристой поверхности.
4. Под фланец наносится герметик для гидроизоляции.
5. Шурупами к основанию крепится фланец.

О вентиляционных каналах

• без клапанов;
• с клапанами;
• с теплоизоляцией;
• без теплоизоляции;
• с контроллером, следящим за положением клапанов.

Системы с ручным типом регулировки применяются в тех случаях, когда система не нуждается в постоянном контроле режимов работы. Данный метод управления вентиляционной системой состоит из:

Электрический однооборотный механизм контролирует работу клапана – закрывает и открывает его. Сам клапан создан из нержавейки толщиной 0,8 мм.

Узлы через мягкую кровлю монтируются на основе из оцинкованной стали, который устанавливается вместе со слоем теплоизоляции. Теплый материал должен быть не тоньше 5 см, лучше всего для этого подходит минеральная вата. Позже можно будет разместить особые дефлекторы в теплоизоляторе – аэродинамическое устройство, которое крепится к вершине вентиляционной или дымоотводной трубы. Предназначено для рассеивания потока выходящего переработанного воздуха. По окончании установки вентиляционных лопастей внутри проводятся пластиковые трубки из пластика, по которым проходит электропроводка.

Правильно обустроенный узел будет долго функционировать и даже глушить посторонние шумы извне.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Узлы прохода дымоходов

Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.

Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.

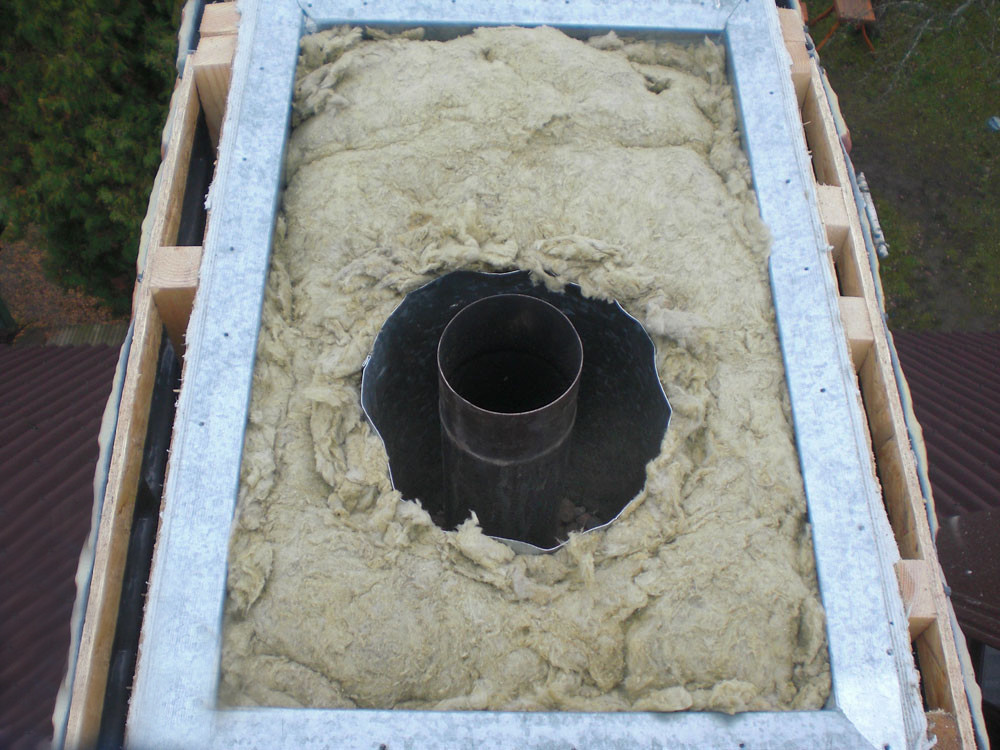

Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.

Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.

Что это такое и зачем он нужен?

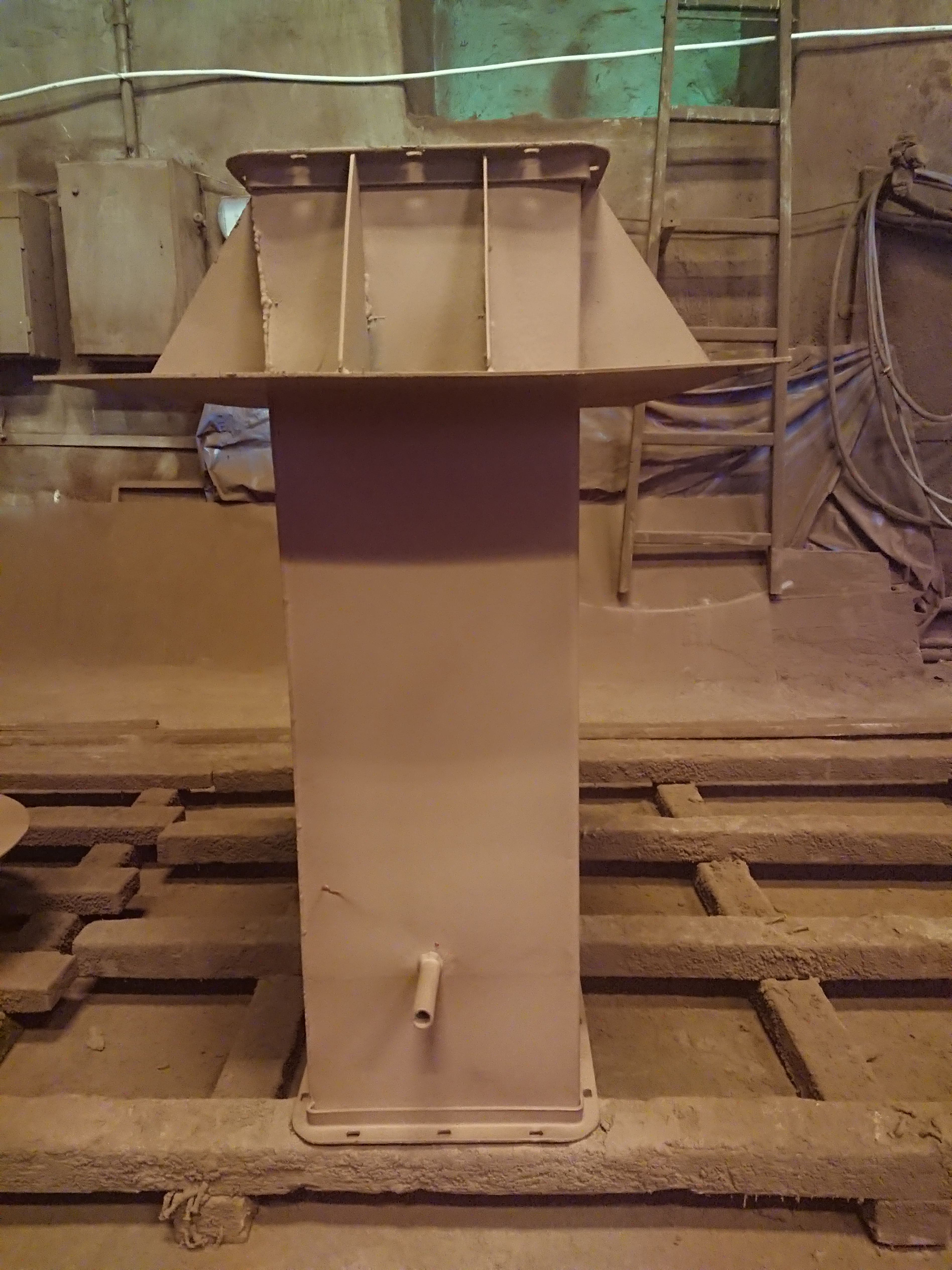

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.

Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

• Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
• Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
• Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Рекомендации по монтажу и эксплуатации проходок

Проходные узлы устанавливают для вентиляции и дымохода. Из вентиляционной системы отводится воздух невысокой температуры, что безопасно для кровельного пирога и эластичного основания проходки.

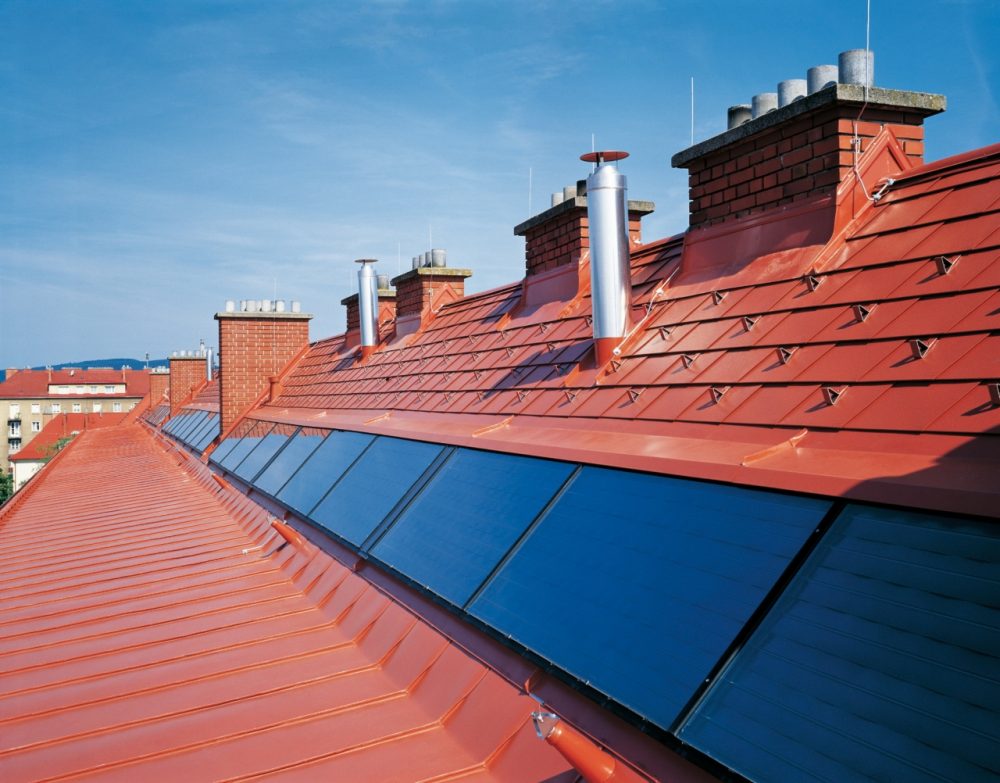

Вывод общедомовой и подкровельной вентиляции

У дымохода, сделанного не из сэндвич трубы, стенки способны раскаляться от высокой температуры отводящихся продуктов сгорания. Между дымоходным каналом и кровельным пирогом по правилам позаробезопасности необходимо создать пояс из негорючих материалов. Саму трубу чаще делают прямоугольной формы, а проходку на крыше создают планками примыкания.

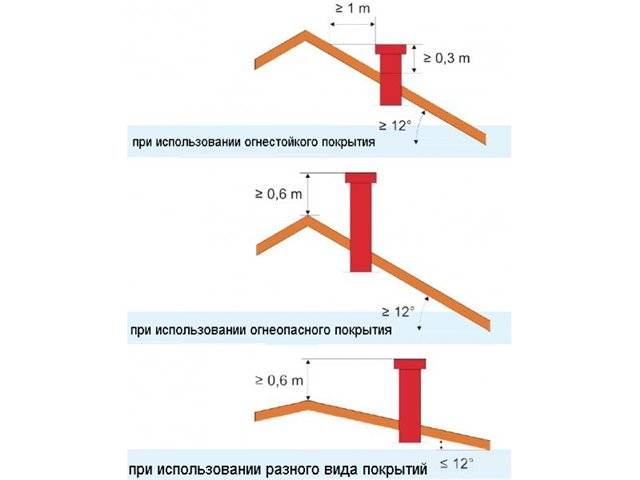

Схема вывода дымохода

Рекомендации по монтажу проходок:

1. Трубы устанавливайте вертикально без наклона. Наличие изгибов, поворотов, зауженных участков создает препятствие для перемещения воздуха.
2. Для каждого вытяжного канала ставьте отдельную проходку. Старайтесь не соединять вентиляционные стояки тройниками для подключения к одному воздуховоду с узлом прохода.
3. Для лучшей тяги старайтесь вытяжные трубы выводить ближе к коньку крыши.

Основная рекомендация по эксплуатации и уходу за проходкой – регулярный осмотр состояния узла минимум раз в год. Техническое обслуживание удобнее проводить в теплое время года. Проверяйте плотность прижатия фланца саморезами к кровельному покрытию.

Если обнаружили щели, течь, ослабленные от температурных расширений метизы, демонтируйте и повторно установите узел с обработкой стыков герметиком. Поврежденные детали замените. Чтобы крыша в месте вывода вентиляции не дала течь, изначально покупайте фирменные проходки.

Ответы на часто задаваемые вопросы

Где на крыше выводить вентиляцию?

Вентиляцию лучше выводить ближе к коньковому прогону для улучшения тяги.

Что такое кровельная проходка?

Под проходкой подразумевается фасонный элемент, обеспечивающий герметичный стык между кровлей и выходящей на улицу вытяжной трубой через сквозное отверстие крыши.

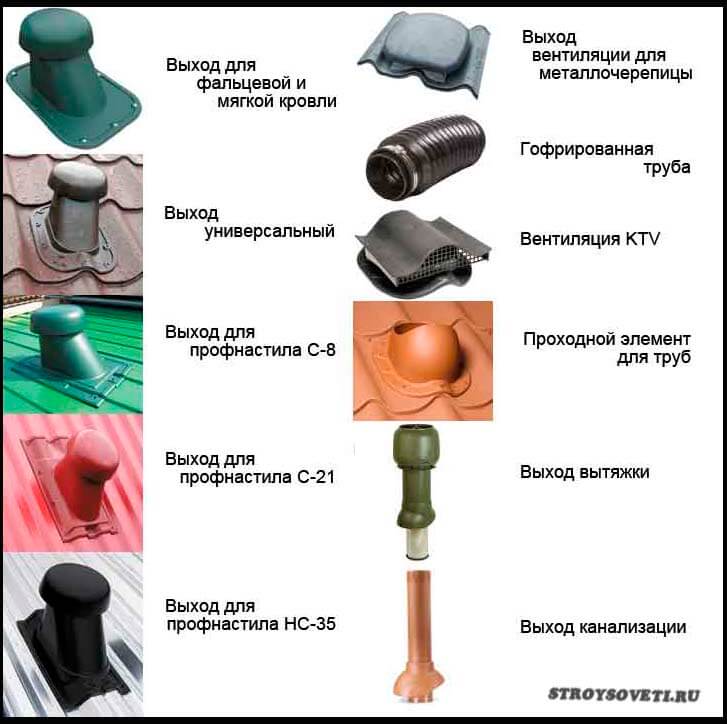

Разновидности проходок

Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

• Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.
• Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.

Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать. Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

Установка узлов прохода вентиляции через кровлю

В каждом здании при строительстве должна быть продумана и спроектирована система вентиляции, основным назначением которой является отвод загрязненного воздуха и приток внешнего. Вентиляция кровли из металлочерепицы и профнастила должна иметь такие же функции и служить аэратором. Вывод вентиляционных каналов осуществляется, как правило, через крышу здания, образуя в местах стыковки с кровлей конструктивный узел. Такой узел называется вентиляционным или узлом прохода (УП). Узел прохода монтируется на крыше и для каждой схемы вентиляции кровли или воздуховода имеет свою конструкцию и свои элементы. Кроме того УП работает как аэратор, может применяться для естественной и принудительной систем вывода воздуха.

Типы узлов прохода

Узлы прохода воздуховодов изготавливаются по типу серии , которая содержит 11 основных типоразмеров (диаметров) и 5 типов изделий. Кроме диаметров и типов, указанных в серии, возможно производство вентиляционных проходов дополнительных размеров и параметров.

Типы узлов прохода, изготавливаемых на нашем производстве Тип Кольцо для сбора конденсата Клапан ручной Клапан с площадкой под исполнительный механизм по запросу — — + — — + + (утепленный) — — + (клапан утепленный) + (искрозащищенный) — + (искрозащищенный, утепленный) — Дополнительные возможности изготовления УП: УП прямоугольного сечения УП круглого сечения с прямоугольным опорным кольцом УП с наклонным опорным кольцом нестандартное расположение опорного кольца (по вашему эскизу) Важно: Исполнительный механизм не входит в комплект изделия. Его вы можете заказать у нас отдельно

	Для заказа узлов прохода вам необходимо указать: 1. их диаметр/сечение; ; Маркировку указывать необязательно.
	вся выпускаемая продукция имеет сертификат соответствия в зависимости от объема покупки на стоимость узлов прохода предоставляются скидки самовывоз с производства, доставка до вашего объекта или до транспортной компании при необходимости предоставляется паспорт на узлы прохода

Рекомендации специалистов

Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения

То есть, от этого зависит диаметр устанавливаемых приборов.
Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода

Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель

В его паспорте данный параметр обязательно указывается.

При прокладке внутренних коммуникаций (отопления, газо-, водоснабжения и канализационных сетей) часть магистрали почти всегда проходит через перекрытия, стены или фундамент. Технология, по которой прокладывается узел прохода трубопровода через стену или другую «преграду», зависит от используемых материалов и типа конструкции. Рассмотрим особенности прокладки и нормы работы.

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

• Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
• Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
• Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
• Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
• Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

Узлы прохода дымоходов

Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.

Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.

Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.

Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.

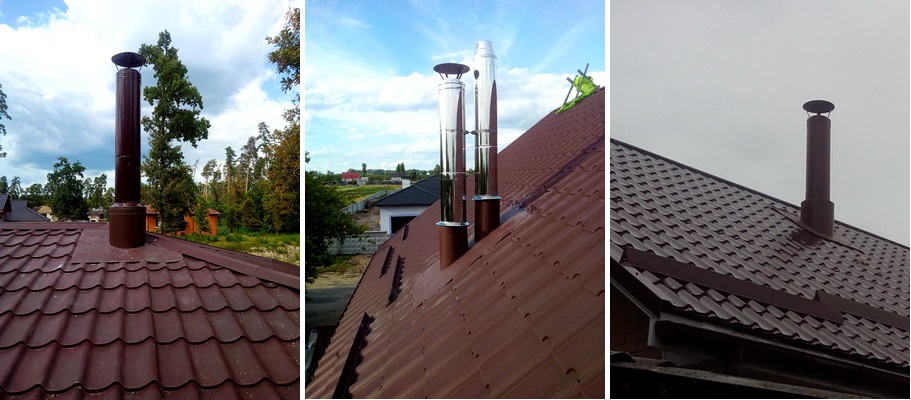

Проход трубы дымохода через кровлю.

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Важно!Выбор вентиляционных узлов для выхода вентиляции в том или ином исполнении осуществляется проектировщиками. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Совет!При наличии в УП вентилятора, рекомендуется внутреннюю часть изготавливать из перфорированного стального листа.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю

Более сложные узлы прохода вентиляционных труб через кровлю

Зачастую использовать стандартную типовую систему не всегда представляется возможным, особенно, если вентиляционная труба над кровлей имеет высоту более 60см, большой вес и значительный слой теплоизоляции. Кроме того, отдельные варианты кровли — профнастил, шифер или клинкерная черепица не позволят уложить фланцевую опору на профилированную поверхность.

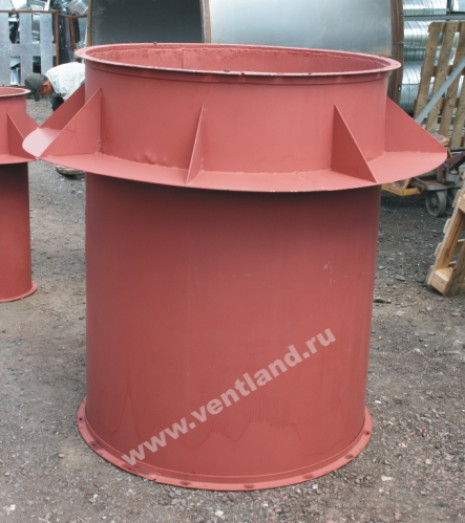

В этом случае можно использовать узел в виде стального стакана с опорной площадкой из металла. Установка такого стакана не представляет особых сложностей, но потребует чуть большего объема работ. Прежде всего, необходимо правильно определить место выхода вентиляции через кровлю и вырезать отверстие под трубу и опорную площадку.

Под опору стакана необходимо уложить лист гидроизоляции и установить узел прохода. Резиновый элемент необходимо запустить под лист кровли и заделать герметиком. Также силиконовым составом заделывается место сопряжения внутренней трубы из оцинкованной стали с верхним краем стального стакана.

Если у вентиляционной трубы над кровлей достаточно большая высота, узел необходимо усилить дополнительной накладкой из ОСБ или водостойкой фанеры. В этом случае в опорной площадке стакана и усиливающей накладке сверлят четыре отверстия по углам и выполняют стяжку шпильками М8. Наружные гайки укладывают под силиконовые прокладки или обрабатывают герметиком перед сборкой. Внутреннюю накладку необходимо закрыть слоем теплоизоляции и зашить фанеркой или металлопрофилем.

Совет! Трубу вентиляции, неважно — из оцинкованной тонколистовой стали или пластика, в обязательном порядке необходимо закрепить на вертикальной опоре, подкосе или стропиле и одеть в теплоизоляционный чехол

Как вариант, для тяжелых каналов большого диаметра можно изготовить дополнительную опору из трех-четырех брусьев, которые крепятся к вертикальным балкам каркаса кровли.

Для наиболее тяжелых вентиляций из асбеста, стали или кирпичной кладки необходимо фиксировать растяжками из стальных тросов. Для этого на вывод прохода одевают стальной пояс шириной не менее 10 см с приваренными крючками для крепежа троса.
