УЗИП — что это такое, описание и схемы подключения в частном доме

Трехфазная установка

Стандартный разрядник B или C (возможно, B C) состоит из двух компонентов:

1. Основа ограничителя
2. Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода. Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему). В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:

• Класс B (тип I) — основным элементом является просто искровой промежуток.
• Класс C (тип II) — здесь деталь варистор является основным элементом.

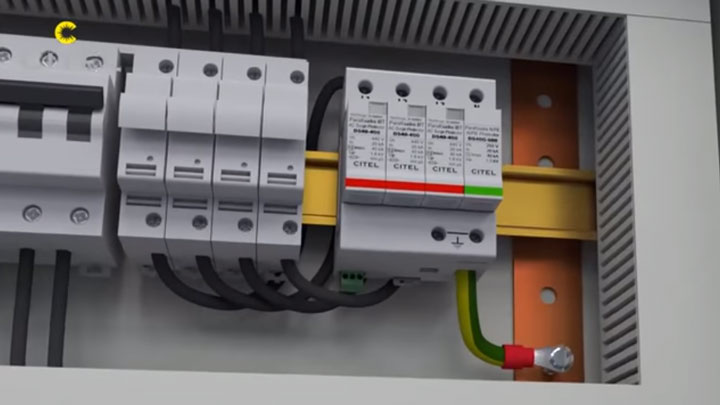

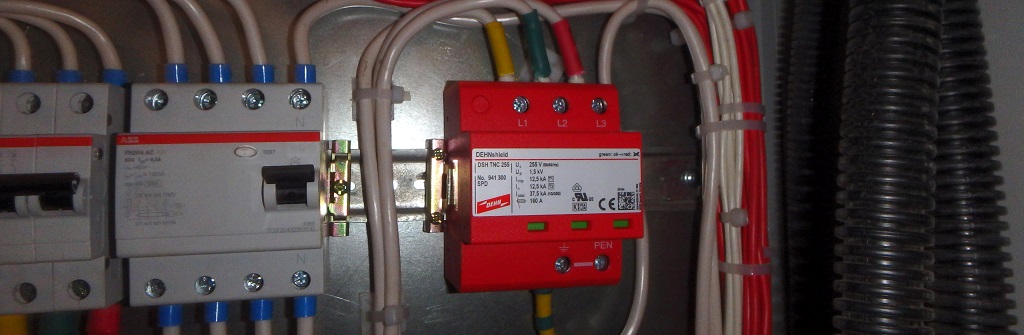

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 0, что означает присоединение к разряднику следующих линий:

• 3-фазные провода
• 1 нейтральный провод

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Какой фирмы лучше купить

Стоит отметить, что рынок переполнен уже готовыми щитками, которые могут включать в себя одновременно несколько описанных выше модулей защиты от импульсных перенапряжений. Классы применяются разные, в зависимости от компании (торговой марки), рынка сбыта и целевой аудитории. Крепление агрегата производится на стене (в щитке), а подключение осуществляется непосредственно к имеющейся проводке.

На окончательной стоимости отразится не только надежность конструкции, но и наценка за «бренд». Бюджетные модели относятся к категории наиболее распространенных ошибок при выборе подобного оборудования. Не стоит экономить за собственной безопасности. Лучше отдать предпочтение проверенным фирмам и брендовым моделям, которые успели получить многочисленные положительные отзывы от покупателей. Чем лучше зарекомендовал себя на рынке производитель, тем выше будет и стоимость продукта.

Рейтинг производителей выглядит следующим образом:

1. ABB.
2. Hakel.
3. OBO Bettermann.
4. Schneider Electric.
5. Phoenix Contact.
6. Citel.
7. Dehn.

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства. номинальное и максимальное напряжение сети

номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

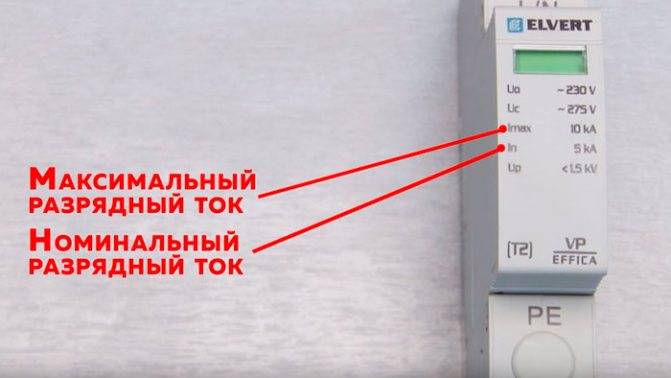

номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

класс устройства

Напряжение 380 В в сети 220 В

Возникает при обрыве нулевого провода или замыкании его на фазу. Наиболее вероятны такие сбои при питании по ВЛ.

Для защиты от перенапряжений этого типа применяются реле напряжения (РН) и многофункциональные защитные устройства (УЗМ). Они контролируют входное напряжение, и отключаются при его значениях выше или ниже установленных (пониженное напряжение опасно для бытовой техники, имеющей электродвигатели).

В зависимости от модели защитного устройства, пороговые значения могут быть предустановленными производителем или устанавливаться вручную. Нижний порог срабатывания приборов регулируется в пределах 155-200 В, верхний – 240-280 В.

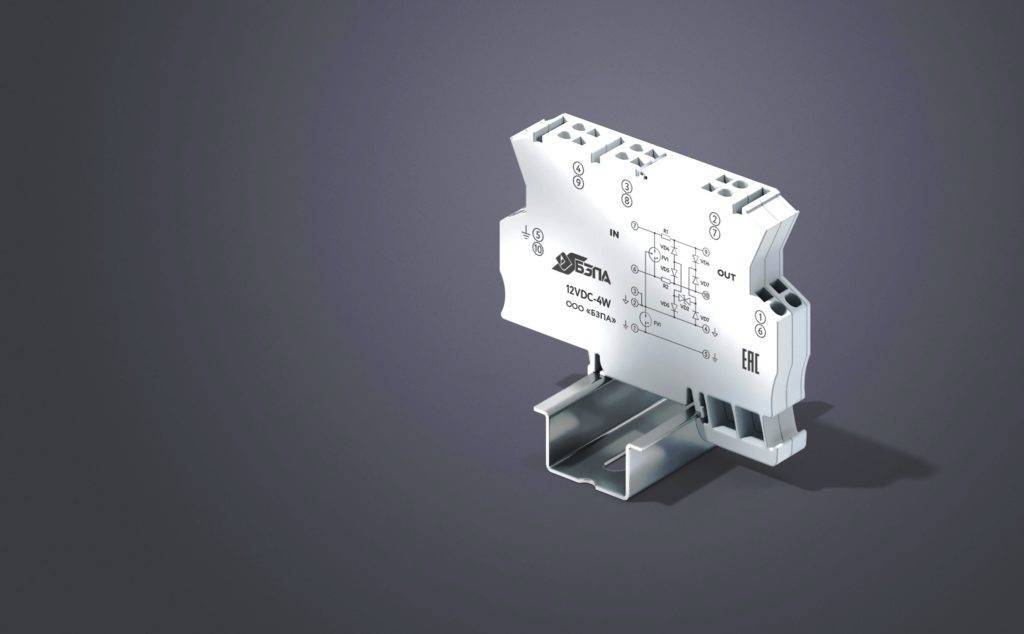

Грозозащита линий связи с помощью УЗИП

Существует распространенное заблуждение, что выполнять защиту сигнальных кабелей систем видеонаблюдения необходимо только в случае, если камеры или регистраторы находятся на улице. Это в корне не верно. Кабельные линии, проложенные внутри зданий, подвержены импульсным наводкам не меньше, чем кабели, проложенные снаружи. Поэтому осуществлять грозозащиту нужно всегда, особенно если сигнальные кабели имеют длину десятки или сотни метров.

Защиту от перенапряжения коаксиальных линий и витых пар осуществляют с помощью УЗИП (устройств защиты от перенапряжения). Часто эти устройства называют устройствами грозозащиты.

Конструкция устройств защиты от импульсных перенапряжений

УЗИП для коаксиала и витой пары выполняют одинаковые функции, но немного отличаются по конструкции. Рассмотрим принцип действия УЗИП для коаксиального кабеля.

Грозозащита для коаксиального кабеля

Характерный конструктив УЗИП представляет собой металлический корпус с двумя разъемами. В случае коаксиала это разъемы BNC (папа и мама). Внутри корпуса размещены два газовых разрядника, два резистора, конденсатор и двунаправленный (симметричный) стабилитрон. Они образуют две ступени ограничения напряжения.

Цепочка разрядников осуществляет «грубое» ограничение напряжения. Первый разрядник подключается между центральной жилой кабеля и корпусом устройства, второй разрядник «сбрасывает» напряжение с корпуса прибора на провод заземления. Полное ограничение импульсов высокого напряжения осуществляется цепочкой из резистора и стабилитрона. Безопасный, ограниченный сигнал подается со стабилитрона на подключаемое устройство.

Основные характеристики УЗИП

Выбор устройств защиты сигнальных цепей осуществляют исходя из их технических характеристик. Ниже приведены характеристики, на которые следует ориентироваться в первую очередь:

• рабочее и максимальное напряжение;
• номинальный ток;
• волновое сопротивление (50/75 Ом);
• номинальный ток разряда (кА);
• вносимое затухание в полосе рабочих частот (дБ).

Подключение устройств защиты от импульсных перенапряжений к аппаратуре видеонаблюдения

Подключение УЗИП желательно производить на минимально возможном расстоянии от подключаемого оборудования. В случае наружной грозозащиты для видеокамер в монтажную коробку необходимо завести заземляющий проводник, соединенный с контуром заземления. Заземляющий проводник и провод заземления защитного устройства нужно соединить с помощью клеммника, СИЗ, пайки или сварки.

В помещении, где должна размещаться аппаратура видеонаблюдения (коммутаторы, устройства записи и пр.), должна быть проложена сеть заземления. Ни в коем случае это не может быть провод PEN — нулевой провод сети с глухозаземленной нейтралью. Это должен быть полноценный провод заземления, соединенный с естественным или искусственным заземлителем. К этому проводу должна быть присоединена шина заземления, к которой, в свою очередь, присоединяют металлические корпуса защищаемого оборудования и заземляющие проводники УЗИП.

Часто задаваемый вопрос. Что делать, если вблизи видеокамеры или видеорегистратора нет сети заземления? Ответ: искать расположенные поблизости металлоконструкции, здания или сооружения, соединенные с землей, которые могут служить естественными заземлителями.

Однако следует помнить, что это не должны быть трубопроводы, по которым транспортируются жидкости или газы. Если камера будет питаться не по сигнальному проводу, а от другого источника, то к ней следует проложить три провода — фазу, ноль и провод защитного заземления. Последний можно использовать для заземления устройства грозозащиты.

Устройство и принцип действия УЗИП

В зависимости от класса защиты собирают УЗИП как на варисторах, так и на разряднике. Оба типа элементов являются полупроводниками. В штатном режиме работы УЗИП выступает как байпас с шунтирующим элементом. Шунт подсоединяют к заземлению через полупроводник либо состоящий из двух электродов разрядник.

Если происходит скачок в электропитании, ток начинает течь через него и идет на землю, либо происходит короткое замыкание в петле фаза-ноль. При нормализации режима работы сети, разрядник перестает проводить ток, и сеть начинает функционировать нормально. Смысл УЗИП в преобразовании электроэнергии в тепло, и отводе его из цепи.

ВЫБОР и УСТАНОВКА УЗИП

Относящиеся к классу I (Типа 1 или класса B) устройства защиты от импульсных перенапряжений в линиях электроснабжения устанавливают на вводе в здание, где проходит граница зон молниезащиты LPZ 0 – LPZ 1. Устройства подобного типа обеспечивают в зоне LPZ 1 уровень защиты U_p ≤ 4 кВ. Выбранные УЗИП после вводного автомата монтируются во вводно-распределительном устройстве, главном распределительном щите (ГРЩ) или, при нехватке места, рядом в отдельном щите. В случае установленной системы внешней молниезащиты и, особенно при воздушном вводе в дом линий электроснабжения монтаж внутренней молниезащиты является крайне необходимым.

Выбор параметра I_imp для устройств первой линии обороны электрооборудования можно определять исходя из правила, что 50% тока молнии при прямом ударе попадает в дом по внешним токопроводящим коммуникациям. Для загородного дома (ІІІ класс молниезащиты) значение тока разряда молнии принимается равным 100 кА (согласно статистике наблюдений только в 5% случаев разряды молнии превышают это значение).

Для надежного уровня безопасности линий электропитании считают, что весь ток молнии пойдет по силовым кабелям. Таким образом, если в молниеприемник ударил разряд в 100 кА, то 50 кА пройдет по входящим в дом проводам, разделившись по количеству вводов. При прямом ударе в воздушную линию электроснабжения ток приблизительно в равных долях устремится к ТП и в дом. То есть, при двух входящих проводах (система заземления TN-C) на каждом из них можно получить ток 25 кА. Поэтому с учетом возможной неравномерности распределения тока имеем I_imp ≤ 30 кА.

Для установленной в доме бытовой техники обеспечиваемого в LPZ 1 уровня защиты недостаточно, поэтому в доме выделяется вторая зона молниезащиты и на границе LPZ 1 – LPZ 2 устанавливаются устройства защиты от импульсных перенапряжений класса II (Типа 2 или класса C). Их монтируют во внутренних распределительных щитах (этажных или других) или в специальных щитах рядом с ними. Установка подобных УЗИП должна обеспечивать в зоне LPZ 1 уровень защиты U_p ≤ 2,5 кВ.

Если ГРЩ в доме один или к нему необходимо непосредственно подключит оборудование, которое нуждается в уровне защиты, соответствующем зоне LPZ 2, то в ГРЩ устанавливаются УЗИП классов І и ІІ или готовый модуль І + ІІ. Для правильной очередности срабатывания между устройствами разных классов должно быть образованная проводом электропитания линия задержки длинной не менее 10 метров. Поэтому при установке в одном щите для их согласования необходимо использовать соответствующие дроссели. В готовом модуле такое согласование уже выполнено. С другой стороны, при выходе из строя одного входящего в модуль УЗИП заменять придется весь модуль.

Для еще более чувствительного оборудования (например, компьютеры или серверы, факсовые аппараты и т.д.) выделяется зона молниезащиты LPZ 3. В этом случае на границе LPZ 2 – LPZ 3 устанавливают УЗИП класса III (Типа 3 или класса D), которые обеспечивают уровень защиты U_p ≤ 1,5 кВ. Защищаемое оборудования в этом случае не должно размещаться далее 5 метров от защищающего устройства. УЗИП класса III имеют наибольшее разнообразие конструкций: для монтажа в щите на DIN-рейку, для навесного монтажа, для установки в розеточные коробки и кабель-каналы или в виде сетевого адаптера.

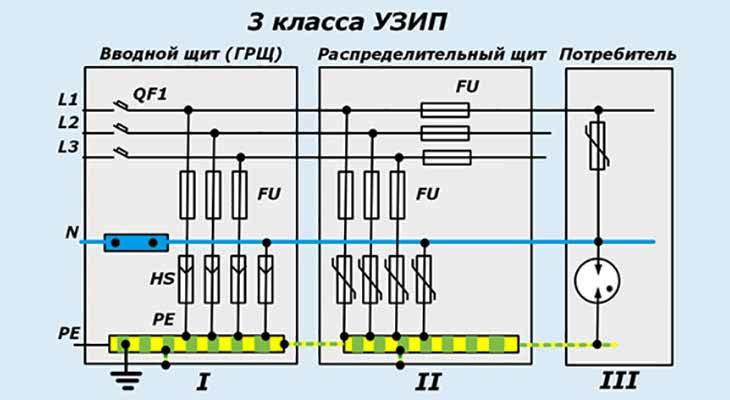

Исполнение и схема монтажа УЗИП зависит от того, какая система заземления используется при организации электроснабжения здания – TT, TN-C или TN-S (получаем при разделении на вводе в дом PEN проводника). Поскольку цель данной публикации показать необходимость применения УЗИП для защиты электрооборудования и вкратце рассказать, что они собой представляют и какие имеют важные параметры, мы не будем обсуждать конкретные правила и инструкции их установки.

Если Вы не очень сильны в электротехнике то не рекомендуем самостоятельно монтировать в распределительные щиты дома УЗИП, поскольку эти устройства могут надлежаще выполнять свои функции только при правильной установке. Помимо системы электроснабжения необходимо также устанавливать соответствующие защитные устройства и на линиях слаботочных коммуникаций: спутниковое телевидение, телефонный кабель, витая пара и т.д. Поэтому предоставьте расчет и монтаж внутренней молниезащиты специалистам, проверить компетентность которых Вам помогут публикации сайта.

Поделитесь интересным с другими:

Защита дома от грозы

Гроза — явление природное и рассчитать ее пока особо не получится. В этом случае молния не обязательно должна попадать прямо в ЛЭП. Достаточно ударить рядом с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Помимо выхода из строя оборудования, это еще и чревато развитием пожара.

Даже при ударе молнии относительно далеко от ВЛ в ​​сетях возникают импульсные перенапряжения, выводящие из строя электронные компоненты бытовых приборов. Современный электронный диск с начинкой тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как токовые, так и слаботочные цепи:

интернет

Телевидение

кабельное телевидение

охранная сигнализация

Все эти линии несут на себе последствия удара молнии. То есть все ваши километры проводки получают гигантскую наводку, которую никакое реле напряжения не спасет.

Единственное, что поможет и защитит все оборудование, которое стоит несколько сотен тысяч, — это небольшая коробочка под названием УЗИП.

В основном их устанавливают в коттеджах, а не в квартирах в многоэтажках, где подключение к дому осуществляется заземляющим кабелем. Но не забывайте, что если подстанция питается не от кабельной линии 6-10кВ, а от ВЛ или ВЛ (СИП-3), то воздействие грозы на среднее напряжение может отразиться и на стороне 0,4кВ.

Поэтому не удивляйтесь, когда у многих соседей одновременно выходят из строя WiFi-роутеры, беспроводные телефоны, телевизоры и другая электронная техника во время грозы в вашей многоэтажке.

Молния может ударить в линию электропередач за несколько километров от вашего дома, но импульс все равно долетит до вашей розетки. Поэтому, несмотря на их стоимость, все потребители электроэнергии должны задуматься о приобретении УЗИП.

Цена качественных моделей от Schneider Electric или ABB составляет около 2-5% от общей стоимости грубой электрической и средней конфигурации щита

В общем, это не так уж и важно

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

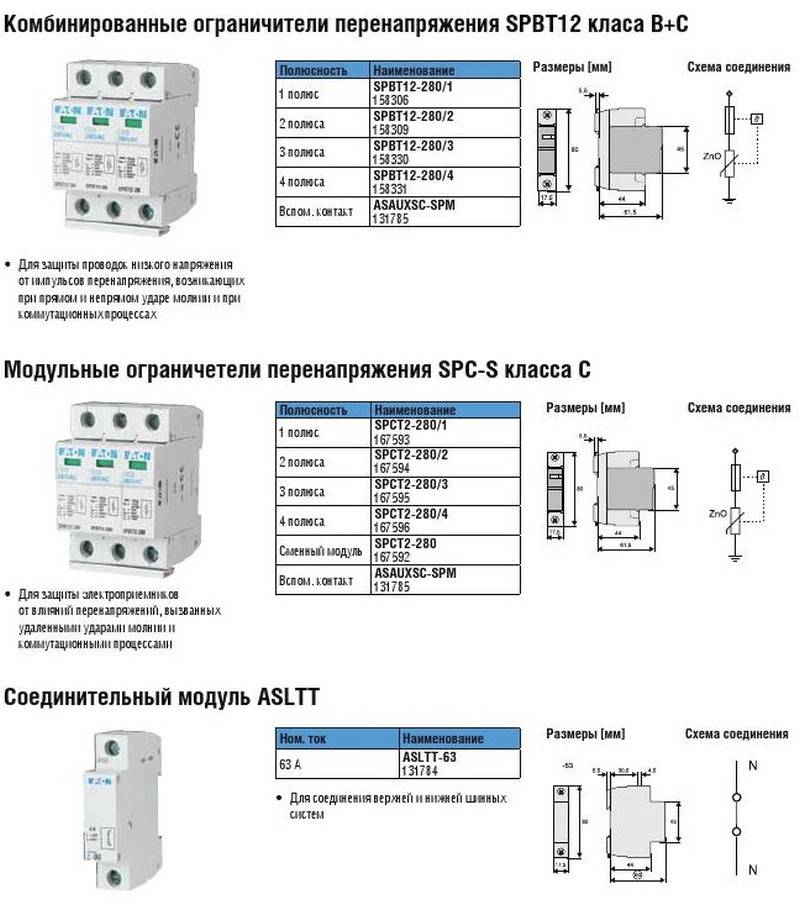

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Автоматы или предохранители перед УЗИП

Для обеспечения бесперебойного электроснабжения в доме также необходимо установить автоматический выключатель, который будет отключать ультразвуковой прибор. Установка этой машины обусловлена ​​еще и тем, что в момент снятия импульса возникает так называемый следящий ток.

Он не всегда позволяет варисторному модулю вернуться в закрытое положение. На самом деле он не восстанавливается после срабатывания, как это должно быть в теории.

В результате дуга сохраняется внутри устройства и приводит к короткому замыканию и разрушению. В том числе и само устройство.

В случае такой поломки машина сработает и отключит модуль защиты. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют в качестве защиты ставить даже не автомат, а модульные предохранители.

Это объясняется тем, что сама машина при пробое находится под воздействием пульсирующего тока. И его электромагнитные излучения тоже будут под повышенным напряжением.

Это может привести к выходу из строя катушки расцепления, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь беззащитными перед лицом короткого замыкания.

Поэтому гораздо хуже устанавливать УЗИП после автоматического выключателя, чем после предохранителя.

Конечно, есть специальные автоматические выключатели без дросселей, которые имеют в своей конструкции только тепловые расцепители. Например, Tmax XT или Formula A.

Однако рассматривать такой вариант для дач не совсем рационально. Гораздо проще найти и купить модульные предохранители. В этом случае можно сделать выбор в пользу типа ГГ.

Они способны защитить во всем диапазоне сверхтоков по сравнению с номинальным. То есть, если ток немного подрос, ГГ все равно отключит его через заданный интервал времени.

Конечно, есть и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гром и молния — это постоянное, а не единовременное явление. И любые последующие удары могут оказаться небезопасными для вашего дома.

Ведь защита уже сработала в первый раз и машина разбилась. И вы даже не догадаетесь об этом, ведь ваше электроснабжение не прерывалось.

Поэтому некоторые люди предпочитают устанавливать УЗИП сразу после введения автомата. Чтобы при его срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель может не иметь номинала, но выбирается в соответствии с маркой используемого УЗИП. Вот таблица рекомендаций по выбору автоматов, устанавливаемых перед устройствами защиты от перенапряжений:

Если вы думаете, что чем ниже будет установлен номинал автомата, тем надежнее будет защита, вы ошибаетесь. Импульсные скачки тока и напряжения могут быть такой величины, что приводят к срабатыванию автоматического выключателя еще до момента срабатывания УЗИП.

А следовательно, вы снова останетесь без защиты. Поэтому все средства защиты выбирайте тщательно и в соответствии с правилами. SPD — это бесшумная, но очень своевременная защита от опасного электричества, которая срабатывает моментально.

Как выбрать УЗИП

При покупке устройства конечный потребитель должен для начала определить, что надо защищать, и в каком месте находится защищаемое здание. Выбор УЗИП для частного дома обычно опирается на защиту бытовых устройств – компьютеров, сигнализации, музыкальных центров и прочей техники.

Современными ГОСТами определено четыре степени риска, помогающие потребителю выбрать УЗИП как для дома, так и для находящейся в нём аппаратуры. Риск определяется исходя из положения дома:

• Первая, самая низкая степень риска – это город или пригород. Обычно власти на местах ставят необходимые защитные устройства, поэтому конечный потребитель может не заботиться об УЗИП первого и второго классов.
• Вторая степень риска – открытая местность. Имеется в виду отсутствие всего, что может притянуть удар молнии. Здесь уже стоит озаботиться аппаратом защиты второго класса.
• Третья степень риска возникает при близости здания к опорам ЛЭП, лесам, озёрам и горам. По ГОСТу такие объекты должны оснащаться трёхступенчатой защитой в обязательном порядке.
• Четвёртая, самая высокая, степень риска требует согласования с инженерами, которые к трёхступенчатой защите могут поставить дополнительные устройства. Эта степень опасности присваивается зданиям, находящимся в пятидесяти и меньше метрах от громоотводов.

Четыре степени риска по ГОСТам объединяются в два типа:

• Первый тип, объединяющий третью и четвёртую степень риска, требует установки разрядников с высокой ёмкостью на пару с громоотводом.
• Второй тип рекомендует устанавливать разрядник по каскадному типу, после разрядников первого типа, либо отдельно.

Предпочтение в выборе устройств защиты рекомендуется отдавать какому-то одному из множества производителей. И дело тут не в коммерческой составляющей, а в возможной разнице характеристик, иногда играющей решающую роль.

Что такое УЗИП?

Сразу оговоримся, для легкого понимания, в этой статье приведены упрощенные данные о технических характеристиках и особенностях применения УЗИП. Разобраться со всей гаммой деталей касающихся данных аппаратов и их классов, можно в нашей статье “УЗИП — Классы и типы”.

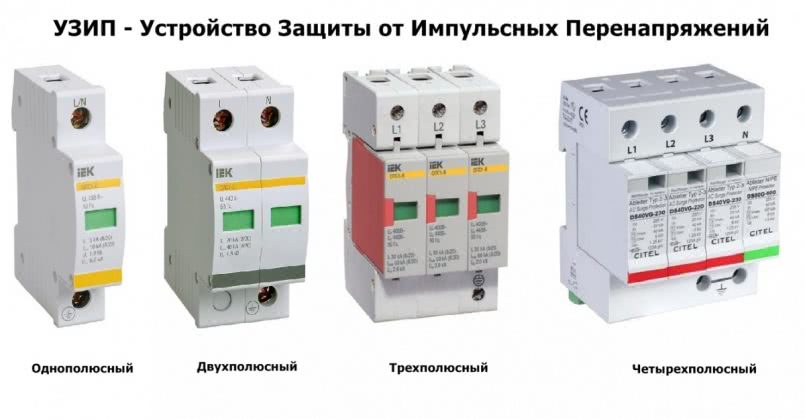

Для удобства применения УЗИП делятся на различные типы и классы, обусловленные назначением защищаемой линии (силовые – 220/380В или слаботочные – ТВ, интернет и пр.), максимальным рабочим током молнии и обеспечиваемым уровнем защиты. Например, силовой УЗИП I класса должен выдерживать ток с силой до 100кА и предназначен только для защиты от возгорания электропроводки дома. Защиту потребителей электроэнергии такие аппараты не гарантируют. Возможно совмещение нескольких классов в одном устройстве. Например, для частного дома рекомендуется УЗИП I+II+III класса. Такой прибор не только рассчитан на высокий ток молнии, но и защищает от выхода из строя потребители. Внешне устройства защиты от импульсных перенапряжений похожи на автоматические выключатели и чаще всего устанавливаются непосредственно в электрическом щитке дома. В случае, когда места в существующем электрощите не хватает, рядом с ним устанавливается отдельный – предназначенный только для установки УЗИП.

Схема прибора серии VC-122

Устройство защиты от импульсных перенапряжений и помех указанной серии подходит для понижающих трансформаторов. Также модель активно используется в щитках серии РС

В первую очередь важно отметить, что у модели применяется высоковольтный модулятор. Параметр выходной проводимости у него равен 2 мк. Для щитков РС19 модель подходит

Модулятор в данном случае подсоединяется через обкладку

Для щитков РС19 модель подходит. Модулятор в данном случае подсоединяется через обкладку.

Фильтры разрешается использовать лишь проходного типа. Если рассматривать щитки серии РС20, то у них имеется демпфер. Расширитель для подключения используется магнитного типа

Также важно отметить, что понижающие трансформаторы на 200 В применяться не могут

Подробности Опубликовано: 29 Сентябрь 2015 Просмотров: 25575

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.
