Утеплитель для теплого водяного пола: правила выбора и укладки

Шаг 7 Укладка труб теплого пола

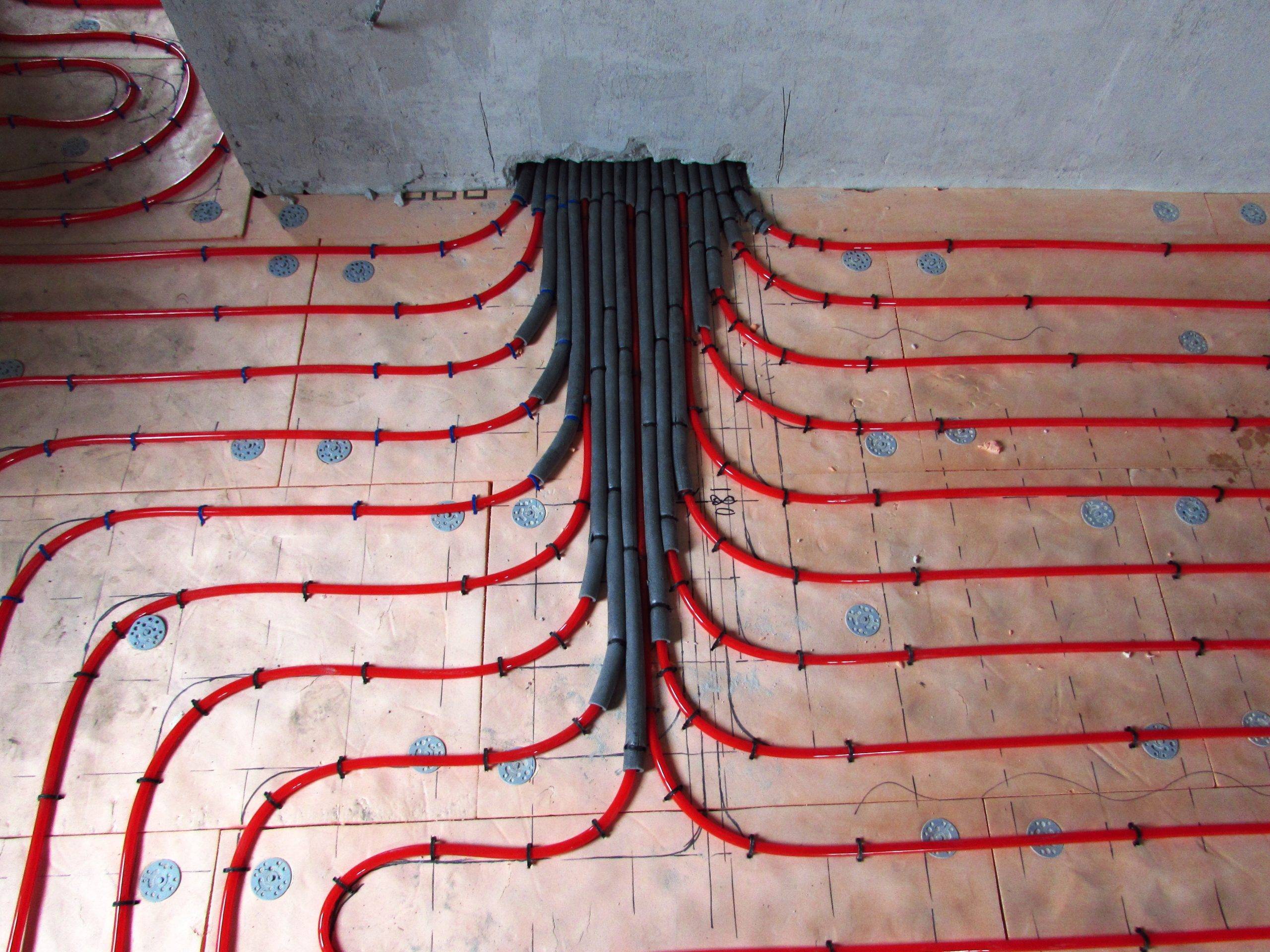

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

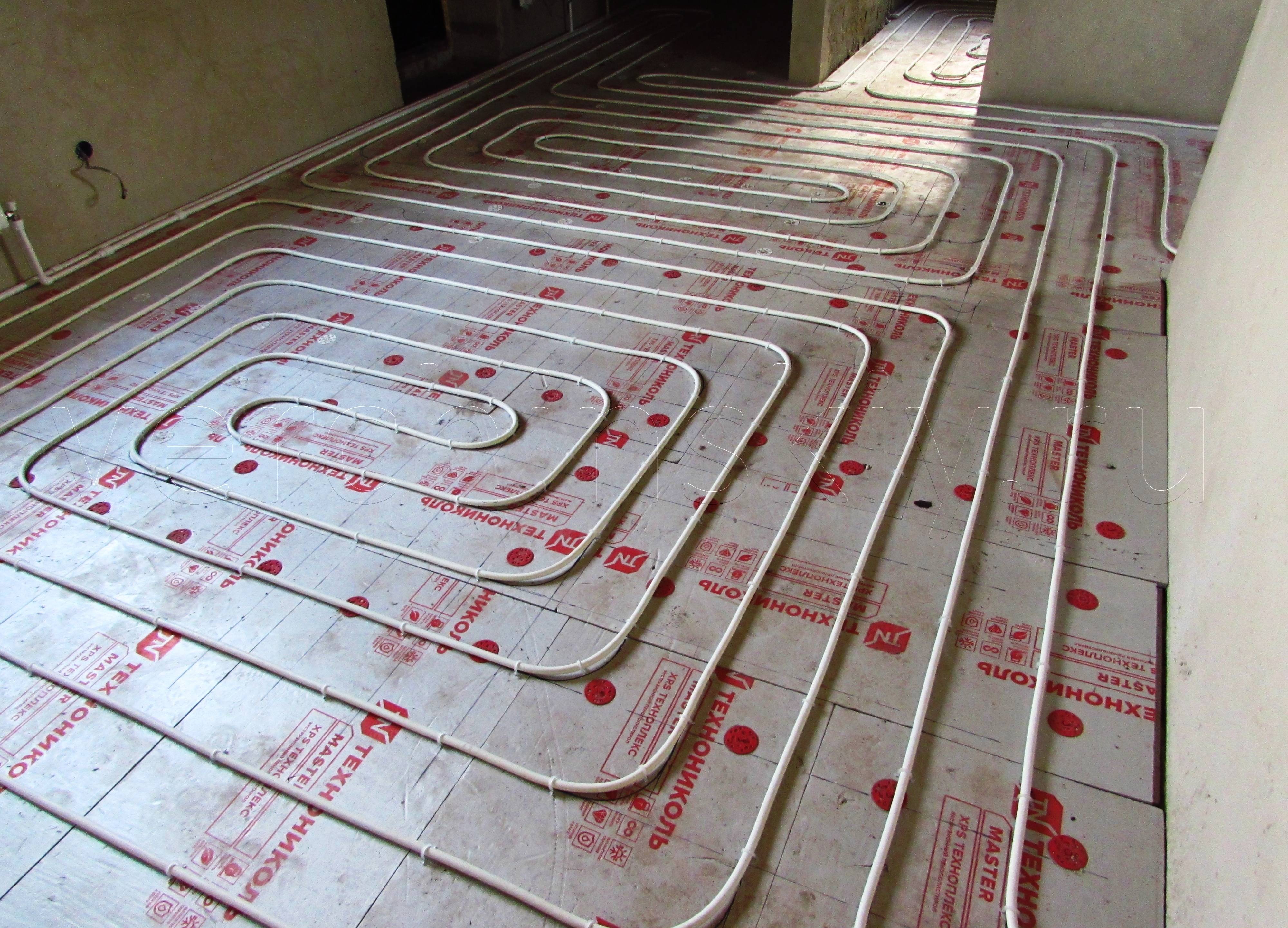

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Использование пенопласта для утепления стяжки

Утепление пола пенопластом под стяжку — одна из разновидностей утепления пола.

В целях формирования теплоизоляционного слоя используется ПСБ-С-35. Для того чтобы стыковка плит происходила плотнее, используются плиты с фрезеровочными краями.

Перед тем, как использовать пенопласт, необходимо создать настил из полиэтилена. Он будет способствовать изоляции.

Пеноматериалы недостаточно прочные для того, чтобы выдержать нагрузку бетонной стяжки. Для того чтобы снизить нагрузку, используется плотная монтажная сетка, толщиной 40-60 мм.

Инструкция по формированию утепления:

1. Плотную нижнюю подложку покрывают полиэтиленовой пленкой.
2. По всему периметру плотно укладываются плиты пенопласта. Места стыков заполняются монтажной пеной или прочно склеиваются.
3. Поверх утеплителя устанавливается сетка.
4. Сверху устраивается стяжка. Ее состав может быть различным основу составляет бетон.

При правильном устройстве пола и отсутствии лишней вентиляции температура во всей комнате, в том числе и на полу будет одинаковая. После того, как стяжка полностью высохнет, покрытие. Время полного высыхания — не менее 28 дней.

Есть еще несколько заповедей формирования теплого пола под стяжку, нарушать которые нельзя:

1. Утепление пола пенопластом должно соответствовать параметрам помещения. Поскольку ширина пенопласта и стяжка забирают часть высоты комнаты, не нужно создавать слишком широкую прослойку там, где в этом нет необходимости. Для межквартирных полов достаточно плиты толщиной 2-3 см.
2. Для более хрупкой разновидности утеплителя используется большая прослойка стяжки — 5 см, для более прочного утеплителя можно использовать прослойку в 4 см.
3. Нельзя принудительно сушить поверхность. Процесс должен проходить естественно при отсутствии сквозняков и наличии постоянного увлажнения.
4. При смешивании раствора нужно строго соблюдать пропорции.

Утепление пола

Общая технология укладки и монтажа

Самостоятельно выполняемый монтаж водяной системы «теплые полы» потребует очень внимательного изучения инструкции по установке и предполагает индивидуальный подход.

На сегодняшний день практикуется несколько вариантов конструкции, которые отличаются способами монтажа и показателями тепловой эффективности:

• Бетонная стяжка. Классическим вариантом является обустройство толстой бетонной стяжки, в которую согласно инструкции укладывается металлический или пластиковый трубопровод. Управление системой осуществляется посредством специального блока и стандартных датчиков.
• Сухая конструкция очень востребована при наличии деревянных элементов перекрытия, что обусловлено незначительной массой и снижением общего уровня нагрузки на несущие элементы. В этом случае трубопровод прокладывается по фанерному основанию, а между уложенными трубами также монтируется прослойка из фанеры.
• Применение гибких рулонов с трубами из пластика актуально при необходимости выполнить подогрев небольшой площади. Такой вариант водяной системы «тёплый пол» очень востребован при использовании в качестве финишной отделки мягкого напольного покрытия. К достоинствам можно отнести возможность применения на любых типах перекрытий, а основным недостатком считается наличие высокого гидравлического сопротивления трубопровода небольшого диаметра, что способствует повышению нагрузки на водяное насосное оборудование.

Чаще всего используется легкая полистирольная конструкция. Она является универсальным вариантом и может применяться на любых типах основания. Конструкция состоит из пленочной гидроизоляции, укладываемой на качественно выравненное основание.

Периметр помещения обустраивается компенсирующей клейкой лентой, после чего укладывается плитный утеплитель со специальными технологическими выступами.

После укладки трубопровода с теплоносителем обязательно осуществляется опрессовка, позволяющая своевременно выявить любые нарушения в герметизации уложенной системы.

После проверки укладываются плёночная гидроизоляция и плиты на основе гипсового волокна. Завершающим этапом является финишная отделка, которая может быть любой и подбирается в зависимости от вкусовых предпочтений потребителя и дизайна помещения.

Правильное проведение теплоизоляционных работ

Для каждого типа материла подходит своя схема укладки. Но любой утеплитель размещают только на абсолютно ровном основании. Утеплитель из плит с использованием строительной фаски собирается просто, как конструктор. Плиты поддаются подгону по размеру. Их удобно отрезать с помощью ножа. Во время проведения работы всегда можно поменять длину труб либо сменить форму контура. Плиты для фиксации соединяют с помощью монтажного скотча.

Особенности укладки по шагам:

1. Основание под плиты выравнивают, очищают от мусора. Затем выкладывают плиты, прикрепляя их скобами из пластика, либо посредством анкерных болтов, либо клея.
2. Поверх плит укладывают слой фольги.
3. Затем укладывается армированная сетка, на нее прокладывают трубы.

Если стяжка основания под плитками имеет дефекты, то под подложку следует смонтировать каркас из деревянных лаг. Их выполняют из сухих, ровных брусков, сечение которых равно 50 на 50, 50 на 100, 100 на 100 миллиметров. Рекомендуют лаги укладывать в 60 сантиметрах друг от друга, между ними укладывать пенопласт либо минеральную вату. Плиты надо укладывать без зазоров, если таковые имеются, их заделывают с помощью строительной пены.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

• низкий коэффициент теплопроводности;
• сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
• стабильность формы;
• длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

• безопасностью – утеплитель экологичен и гипоаллергенен;
• хорошими показателями тепло- и звукоизоляции;
• устойчивостью к процессам гниения и разрушения грызунами;
• стабильностью геометрии;
• водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Насыпные материалы и технология их укладки

Основное преимущество насыпных материалов – дешевизна и простота использования. По многим показателям они не уступают более дорогим аналогам. Единственным врагом сыпучих составов является влага – они гигроскопичны и теряют свои характеристики при намокании.

Устройство пола из насыпных материалов

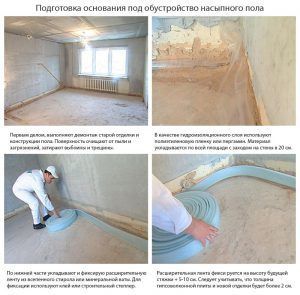

Перед укладкой утеплителя для труб в виде насыпных материалов, следует подготовить основание пола:

Основные этапы подготовки к обустройству насыпного пола

• сделать деревянные лаги, расстояние между ними не должно превышать 800 мм;
• под каждый лаг нужен лист рубероида;
• вместо лагов можно использовать армирующую сетку;
• засыпается материал (толщина слоя должна быть минимум 5 см), и хорошо трамбуется – это очень важный момент, поскольку сыпучие составы дают большую усадку со временем;
• далее можно приступать к раскладке труб. Делать это на насыпную основу не очень удобно, поскольку не к чему их фиксировать. Именно поэтому такие утеплители не пользуются большим спросом.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

• Помещение 1 — правильный вариант выбора теплоизоляции.
• Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

LOGICPIR Пол от ТЕХНОНИКОЛЬ

Инновационный продукт LOGICPIR от компании ТЕХНОНИКОЛЬ

Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытоячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря чему у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.

Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются и проклеиваются по швам алюминиевым скотчем. Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.

Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих и влажных помещениях частных домов и квартир, производственных комплексов, местах общественного назначения (офисах, банных комплексах и т.д.).

LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.

Преимущества плит LOGICPIR Полы

Для монтажа утеплителя требуется строительный нож, метровая линейка, самоклеящаяся демпферная лента из вспененного полиэтилена и алюминизированный скотч. Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.

Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.

Пошаговая инструкция по монтажу плит LOGICPIR Пол

Подготовительный этап заключается в измерении площади утепляемого помещения и расчета необходимого количества плит.

Габариты плит с L-кромкой (длина х ширина, мм):

• 1185х585;
• 1190х590.

Плита теплоизоляционная Logicpir Полы L

Плиты с плоским торцом производятся в одном типоразмере 1200х600 мм, но при необходимости возможно по согласованию изготовление PIR-плит других размеров.

Чтобы узнать количество плит, необходимо воспользоваться формулой:

S общ. (общая площадь утепления) / S плит. (площадь одной плиты).

Полученное значение остается разделить на количество единиц утеплителя в одной пачке и округлить в большую сторону, именно столько упаковок потребуется для утепления помещения.

Упаковка утеплителя LOGICPIR Полы

Следующий шаг подготовительного процесса — очистка поверхности от строительного мусора, пыли, жирных и масляных пятен, следов краски и штукатурки. Трещины чернового пола необходимо заблаговременно заделать ремонтным раствором, после полного высыхания которого можно приступать к монтажу

Первый этап — фиксация демпферной ленты по периметру помещения. Рекомендуемая толщина ленты 8-10 мм, ширина — 50 мм для прямых участков и 100 мм для угловых.

Этап второй — укладка PIR-плит со смещением торцевых стыков в рядах и проклейка стыков алюминиевым скотчем для создания непрерывного герметичного слоя. Вокруг коммуникаций, где затруднен плотный подгон утеплителя, рекомендуется наносить клей-пену также с последующей герметизацией скотчем.

Герметизация стыков плит

На этом монтаж утеплителя завершен. Следующий этап работ — устройство стяжки по мокрой либо сухой технологии.

1. Цементно-песчаные стяжки заливаются слоем 40 мм с обязательным армированием.
2. Сборные стяжки представляют собой настил из двух слоев листовых материалов (ГВЛ, ГКЛ, фанера, ДСП, ЦСП), уложенных со смещением стыков и зафиксированных саморезами.

Нагревательные элементы укладываются либо под стяжку (электро-водяные и жидкостные системы), либо поверх стяжки в слой плиточного клея (кабельные теплые полы) или под напольное покрытие (инфракрасные маты).

Финишный этап — укладка напольного покрытия в соответствии с личными предпочтениями (паркетная доска, ламинат, керамогранит и т.д.).

С плитами LOGICPIR Полы тепло от нагревательных элементов рассеивается целенаправленно вверх, обеспечивается равномерное отопление помещения и стабильно благоприятный микроклимат. Отсутствие нежелательных утечек тепла позволяет понижать температуру нагрева теплоносителя или нагревательных элементов для экономии расходов, но без ущерба для комфорта.

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

1. Последовательность выполнения действий при укладке изоляционных плит:
2. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
3. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
4. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент:

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.

Модульные и реечные типы теплых водяных полов

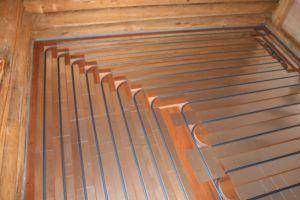

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

• 13;
• 18;
• 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него. Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см. Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.
