Как установить выключатель света — внутренний или наружный

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

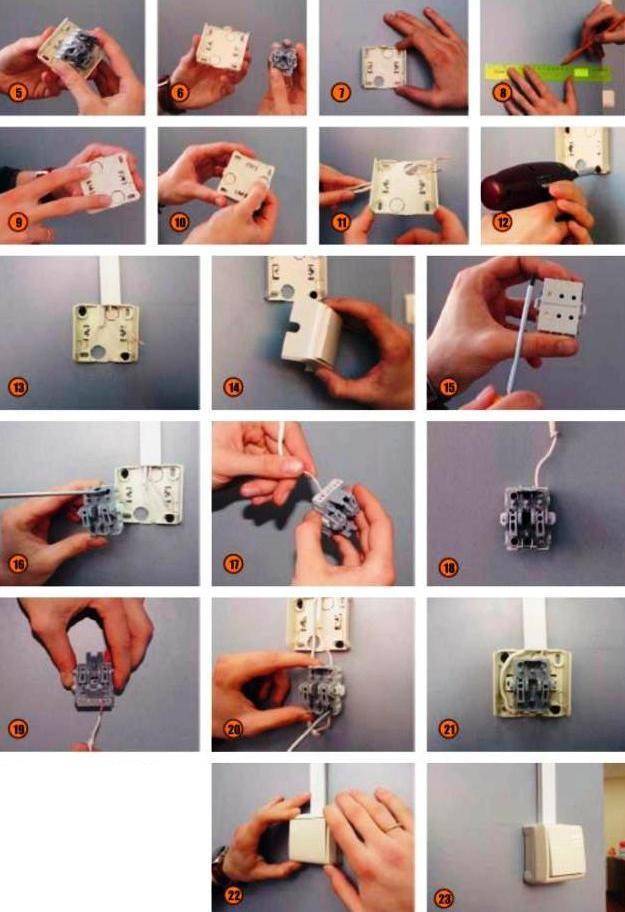

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Правила безопасного выполнения работ

Самая главная гарантия безопасности при проведении работ в электросети заключается в проведении всех действий при отключенном напряжении. Для этого необходимо отключить напряжение во всей системе освещения. Еще лучше создать видимое пространство: отключите кабель, выходящий из силовой машины, во время установки. Это исключит возможность случайного кормления посторонними лицами. Питание можно подавать только на короткое время — для проверки времени. Повышают безопасность во время работы и использование изолированных ручных инструментов (плоскогубцы, отвертки), диэлектрических ковриков и диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (или даже трагических) последствий и впоследствии позволит удобно эксплуатировать выключатель света долгие годы.

Источник

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

• Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
• Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

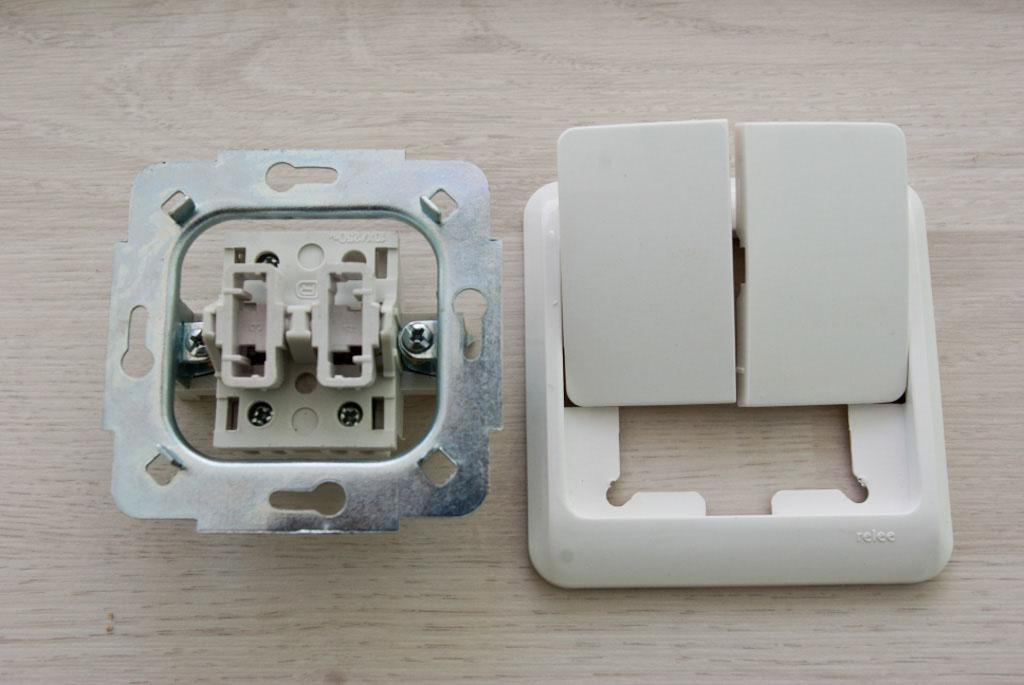

1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
4. Установить клавиши.

Покупка необходимого оборудования

Перед подключением 4 клавишного выключателя с розеткой, необходимо приобрести несколько компонентов:

• 4 клавишный выключатель;
• розетку;
• провода;
• соединительные клеммы;
• отвертки;
• удлинитель;
• тестер (для проверки проводки);

Клавишный выключатель — это устройство, которое позволяет включать и выключать электрические цепи. Выберите необходимое количество клавиш в зависимости от количества устройств, которые вы хотите подключить.

Розетка позволяет подключить различные электрические устройства к источнику питания

Важно выбрать розетку, которая соответствует вашим потребностям и требованиям безопасности

Провода нужны для соединения выключателя и розетки с источником питания. Вам понадобится провод сечением, способным выдерживать требуемую мощность. Обычно используются провода сечением 1,5 — 2,5 мм².

Соединительные клеммы используются для надежного и безопасного соединения проводов. Они обеспечивают хороший контакт и предотвращают самопроизвольное отсоединение проводов.

Отвертки понадобятся для монтажа выключателя и розетки. Выберите отвертки, которые подходят для используемых типов винтов.

Удлинитель может потребоваться для организации временного источника питания, если вы планируете использовать электричество во время установки и подключения.

Тестер — это прибор, который позволяет проверить проводку на наличие напряжения и правильность подключения.

Правила безопасного выполнения работ

Самый главный залог безопасности при производстве работ в электроустановке – выполнять все действия при отключенном напряжении. Для этого надо отключить напряжение во всей системе освещения. Еще лучше создать видимый разрыв – отсоединить на время монтажа отходящий провод из питающего автомата. Это исключит возможность случайной подачи напряжения посторонними лицами. Подать питание можно только на короткий промежуток времени – для проверки фазировки. Повысит безопасность во время работы и применение изолированного ручного инструмента (кусачек, отверток), диэлектрических ковриков, а также диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (а то и трагических) последствий и позволит впоследствии эксплуатировать выключатель освещения с комфортом долгие годы.

Монтируем скрытый выключатель

Эта особенность диктует свои условия набору инструментов и времени установки, но в целом необходимо предпринять следующие шаги:

• Подготовить требуемые инструменты (дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертка с индикатором и проста, шпатель, зубило, молоток) и материалы (провод с двумя жилами, подрозетник, выключатель, шпаклевка);
• Определить место для монтажа (оптимальным считается один метр от уровня пола);
• Найти в распределительной коробке ближайший автомат, через который будет поступать напряжение, найти среди группы проводников нулевой и фазный провод;
• Обесточить квартиру, выкрутив пробки или отключить автоматы на щитке;
• Проштробить полосу от коробки до предполагаемого места глубиной и шириной до 2,5 см и длиной не более 3 м;
• Под выключатель сделать углубление необходимого размера, убрать пыль и цемент;
• Установить в полученное отверстие подрозетник, закрепить шпатлевкой;
• Проложить в штробе провод, подсоединить одним концом к автомату коробки – одну жилу к фазе проводки, другую – к патрону лампы;
• Контакты на другом конце завести в подрозетник, надежно зафиксировать зажимами;
• Заделать штробу цементным или гипсовым раствором;
• Разъединить имеющийся выключатель на декоративную крышку и внутреннюю часть. Последнюю необходимо установить в монтажную коробку, закрепить на специальные “лапки”;
• Накрыть устройство пластмассовой накладкой, зафиксировав защелкивающимся механизмом или винтами;
• Включить ток и проверить работоспособность.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Пошаговое руководство по установке ДВ

Перед началом работ следует повторить правила техники безопасности, приобрести все необходимые устройства и провода, а также подготовить инструмент для монтажа приборов и соединения проводов.

Потребуются штроборез, дрель и перфоратор, если возникнет необходимость в прокладке новой проводки. Рабочие перчатки, защитная одежда и очки (маска) в процессе выполнения «грязных» работ лишними не будут.

Монтаж защитного устройства в электрощитке

Существует вероятность того, что на щитке уже установлен отдельный автомат для одной группы освещения. Но это возможно только в том случае, если дом новый или недавно проводился капитальный ремонт. Раньше не принято было розеточные и осветительные группы объединять в отдельные контуры.

Отдельные осветительные линии для комнат дают больше возможностей во время установки новых светильников или в процессе ремонтных работ: можно полностью отключить свет в одной комнате без ущерба для остальных помещений

Настоятельно рекомендуем для работ по установке автомата вызвать квалифицированного электрика, так как самостоятельные манипуляции с защитным оборудованием в щитке запрещены.

Все работы, в дальнейшем связанные с электропроводкой, необходимо начинать именно от общеквартирного электрического щита или шкафа, в частности, с отключения автомата интересующего контура (в нашем случае – осветительного).

Варианты проводки: скрытая и наружная

В городских квартирах и современных коттеджах применяется скрытая проводка, так как она дает больше возможности для отделки, к тому же безопасно замаскирована за слоем изоляции в стене.

В деревянных домах реализуют открытый тип проводки, потому что прокладка проводов внутри бревен сложна и затратна – каждый кабель необходимо поместить внутрь металлической трубы.

Для наружного исполнения производят провода в специальной оплетке и фурнитуру – керамические ролики. Особой популярностью пользуются коллекции в стиле ретро с поворотными выключателями и скрученными проводами

Чтобы организовать электросеть в обычной квартире, необходимо в стенах проштробить канавки во всем распределительным коробкам, розеткам и выключателям.

Штробы, согласно ПУЭ, должны проходить строго горизонтально (на высоте не менее 2 м от пола) или вертикально.

На этом же этапе устанавливаем распаячную коробку и подрозетник, фиксируя гипсом. Штробление – наиболее длительный, трудоемкий и тяжелый этап.

После него обязательна уборка помещения: необходимо вынести мусор, пропылесосить и вымыть пол. Частицы пыли не должны попасть в распредкоробку или внутрь механизма выключателя, то есть в места соединения проводов.

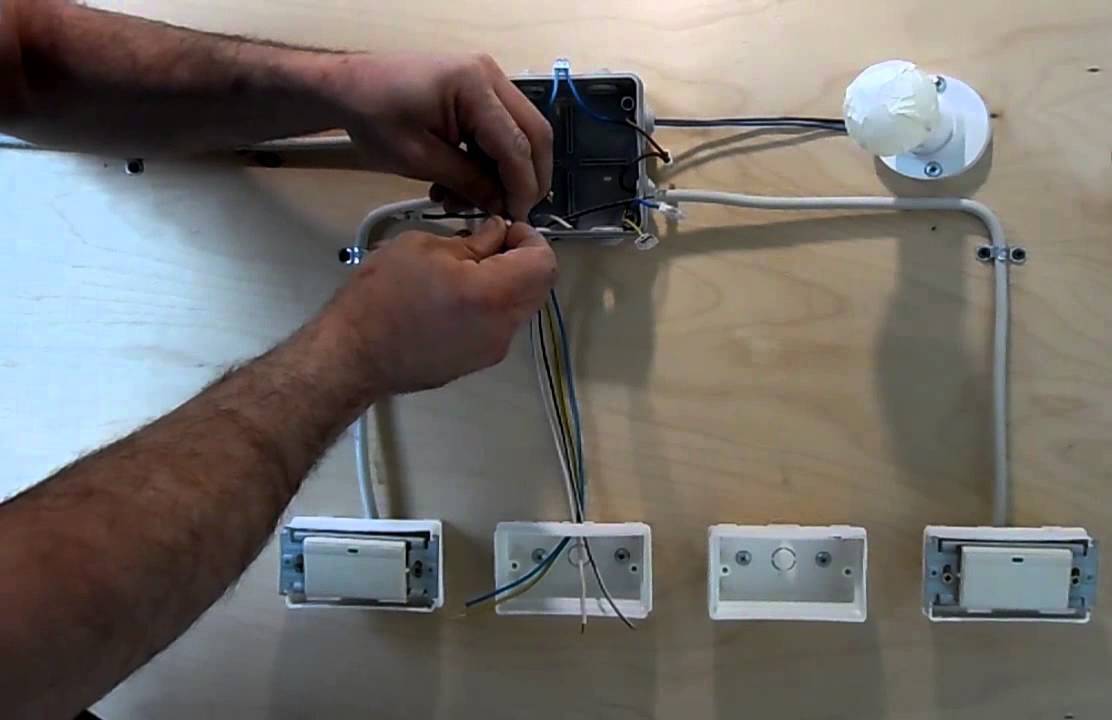

Соединение проводов в распредкоробке

Распределительную коробку устанавливают непосредственно над выключателем или в другом месте, удобном для обслуживания. Ее нельзя прятать под облицовку на стене, так как в любой момент может потребоваться вмешательство.

На фото показано, как производить скрутку проводов. Это самый простой, но не самый безопасный метод соединения проводов. Сейчас существуют более продвинутые способы, например, с помощью клеммников – удобных самозажимных устройств. Пайку и сварку применяют крайне редко.

Подключение и установка выключателя

Для самостоятельного подключения и монтажа двухклавишного выключателя потребуются отвертки, плоскогубцы, круглогубцы, нож, кусачки, уровень.

Руки лучше защитить перчатками для электроработ с защитным изоляционным слоем. Кроме того, пригодится индикаторная отвертка или тестер.

Это был своего рода подготовительный этап. После зачистки жил можно приступать к подключению проводов к выключателю.

Модели выключателей и провода могут быть разными, но схема подключения остается одинаковой. Соединение в распредкоробке может отличаться только добавлением земли от входящего питания и таких же заземляющих проводов – от светильников.

Как видите, работ по установке ДВ много, и даже если вам всего-навсего необходимо заменить и переподключить устройство, можно сэкономить, сделав все самостоятельно. Вызов электрика обойдется от 200 до 500 рублей (стоимость только замены выключателя).

Подключение одинарного выключателя

Для того чтобы произвести электромонтаж выключателя, вовсе необязательно быть электриком высшего разряда. Скажем так: если следовать четким инструкциям и не работать с включенным напряжением, то все у Вас получится.

В основу принципа работы выключателя входит подача им на контакты патрона лампы фазы. Согласно стандартам безопасности, ноль соединяется напрямую, не обрываясь, до лампы. Поэтому работать предстоит только с проводом фазы.

Нам необходимо будет прервать фазный провод, прежде чем он дойдет до лампы, что даст возможность управлять электроподачей (в данном случае с помощью выключателя).

Соответственно для этого фазный провод нужно “пропустить” через наш выключатель, чтобы через него подавать ток, когда мы пожелаем, на условную электролампу. Под электролампой подразумевается любой светильник или люстра.

Конечно, нужно знать, где в Вашем помещении с электропроводкой ноль, а где фаза. Об этом было подробно рассказано в статье “Как подключить розетку”.

Ноль в нашем случае идет напрямую к лампе, и это нельзя изменять.

Следует отметить, что выключатели бывают наружные и внутренние. Наружные выключатели безопаснее, а внутренние эстетичнее.

Расположение выключателя

Во время проведения современного ремонта принято располагать выключатель света со стороны ручки двери, причем на расстоянии не менее 10 см от двери. Высота, на которую ставят выключатель, обычно составляет 0,9 м.

Однако правила ПУЭ (правила устройства электроустановок) не указывают на конкретные расстояния, по которым должен располагаться выключатель в доме (квартире), кроме минимальных норм:

7.1.48 Выключатель должен находиться на расстоянии не менее 0,6 м от душевой кабины.

7.1.50 От газопровода выключатель должен находиться на расстоянии не менее 0,5 м.

Порядок подключения

Вам понадобятся:

• Нож
• Индикаторная отвертка
• Плоскогубцы
• Уровень.

1. Сначала обязательно отключите все провода от электропитания с помощью автоматов в щитовой.

2. Нам нужно смонтировать подрозетник. Это делается также, как и с розеткой. Подробно об этом можете прочитать здесь.

3. После того, как смонтирован подрозетник и проведены провода, снимаем с конца фазного провода изоляционный слой плоскогубцами примерно на 1 см.

4. Теперь нужно присоединить к выключателю входящий провод (обычно он обозначается буквой “L” на розетке) и исходящий провод, идущий на лампу (обычно обозначающийся стрелкой, направленной вниз). Фиксируются провода к выключателю с помощью вспомогательных небольших болтов.

5. Затем помещаем наш выключатель в подрозетник. Если конструкция выключателя имеет принцип натяжки лапок, то закручиваем их поочередно для равномерного входа розетки в подрозетник. Если же розетка без лапок, то просто прикручиваем имеющиеся болты. При этом пользуемся уровнем для равномерного расположения выключателя.

6. Теперь защелкиваем или закрепляем болтами (опять же таки в зависимости от конструкции) внешнюю крышку выключателя.

Как установить переклюатель

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной автомат подачи энергии был выключен.

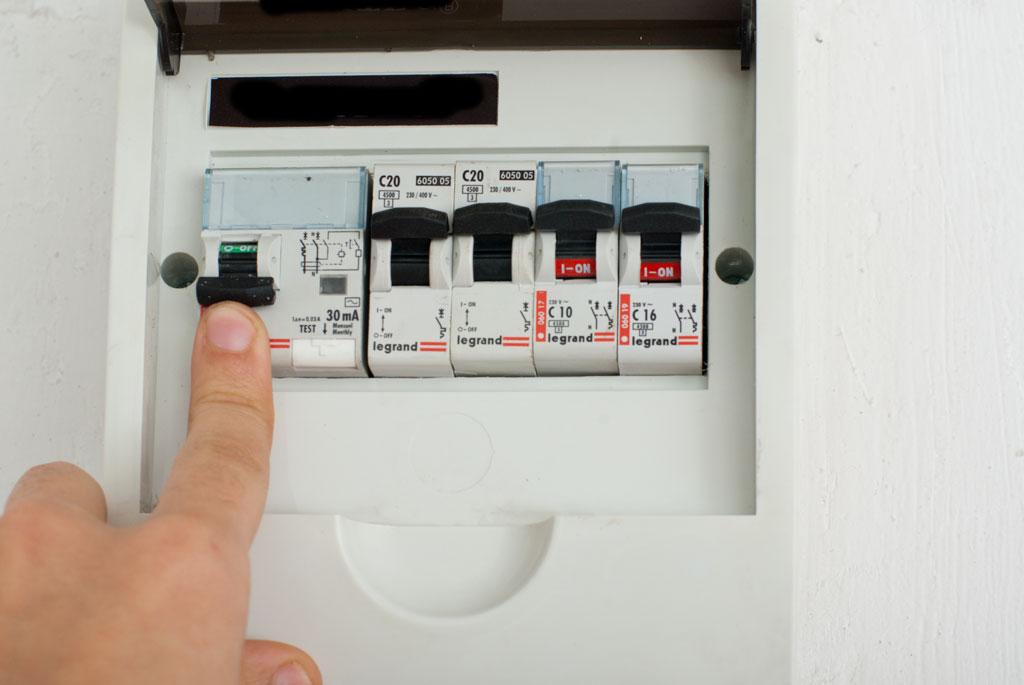

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Проводка подключения освещения

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый будет установлен и выровнен должным образом.

Корпус и рамка

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Зачищаем провод для подключения

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крепление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение.

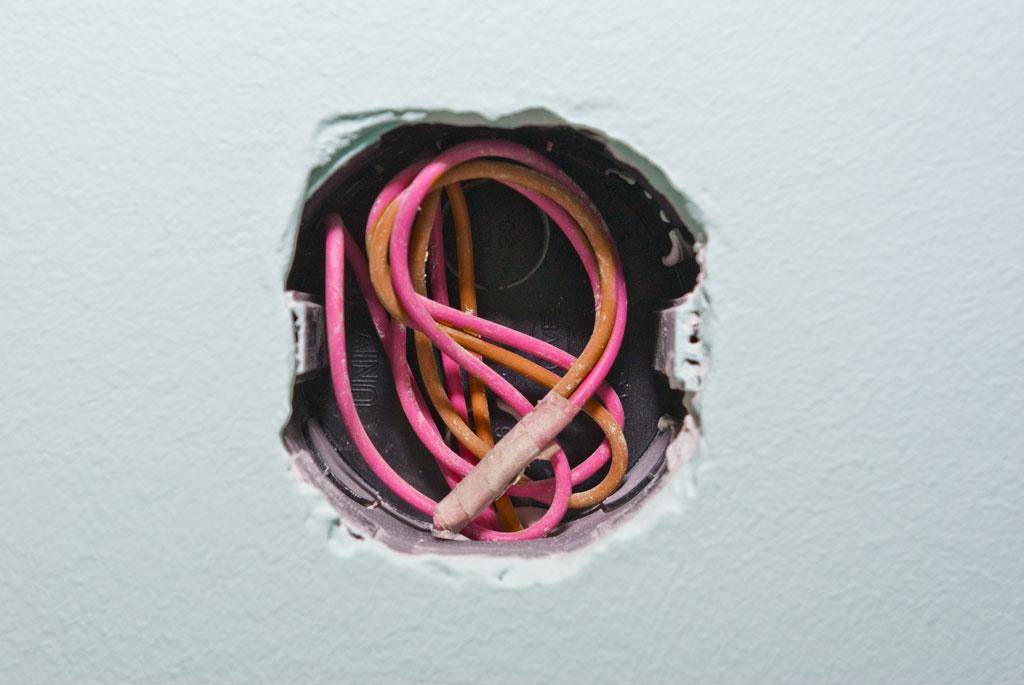

Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.
