Как установить и подключить дневные ходовые огни на ВАЗ 2107

Передние фонари

Лицевая часть автомобиля обычно привлекает больше внимания, поэтому любители начинают тюнинговать прежде всего головные приборы освещения.

Злые фары

Придать своему автомобилю грозный, угрюмый и даже злой вид очень просто: достаточно выполнить тюнинг типа «злые фары». Это один из самых простых способов придать «семёрке» необычный внешний вид.

В зависимости от возможностей владельца тюнинг можно выполнить при помощи самых разных материалов:

• тонкой фанеры;
• листа металла;
• тонирующей плёнки;
• краски.

«Злой» прищур автомобиля вызывает мурашки по коже Суть такого тюнинга заключается в следующем: прикрыть часть передней фары таким образом, чтобы оставшаяся не закрытой фара напоминала злые глаза. Если выбраны любые материалы из фанеры или металла, то заранее вырезается заготовка и вклеивается в полость фары. Плёнкой или краской действовать ещё проще — достаточно снять фару и с внутренней стороны нанести затемнение.

Выполнение тюнинга фар из фанеры, покрашенной чёрной краской

Ангельские глазки

Ангельскими глазками в тюнинге называют светящиеся кольца на «морде» автомобиля — по типу «БМВ». Сегодня такой вариант освещения может позволить себе каждый — это недорого и быстро. К тому же кузов ВАЗ 2107 станет чем-то напоминать дорогостоящий «БМВ» и тем самым повышать статус владельца.

Весьма необычные для «семёрки» головные приборы освещения

Существует несколько технических решений, как сделать ангельские глазки своими руками. Самый простой вариант — использовать светодиоды. Для работы потребуются:

• белые светодиоды 5 мм — 2 шт.;
• резистор на 0.25 Вт;
• проводка;
• прозрачный стержень из органического стекла или пластика (диаметр 8–10 мм);
• вспомогательные материалы (паяльник, фен, дрель и стеклянная баночка).

Работа довольно кропотливая:

1. Взять стержень и зажать его в тиски.
2. Дрелью высверлить с обоих концов стержня отверстия под светодиоды.
3. Придать стержню форму кольца — обогнуть им банку и разогреть феном, чтобы заготовка осталась в данной форме.
4. К светодиодам припаять провода, к одному из проводов подсоединить резистор.
5. Собрать электрическую схему по аналогии с той схемой приборов освещения, что уже имеется на «семёрке».
6. Вставить светодиоды в отверстия заготовки и приклеить их суперклеем.

Видео: как сделать ангельские глазки

Можно купить в автомагазине готовые ангельские глазки — так будет гораздо проще подключить новые осветительные приборы к штатному оснащению автомобиля.

Используя светодиоды разных оттенков, можно добиться ещё более впечатляющего эффекта

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Варианты ходовых огней на вазовскую классику

В настоящее время на рынке светотехники для автомобиля представлено довольно много моделей ДХО как отечественных, так и зарубежных производителей. Поэтому всегда есть возможность подобрать нужную оптику в соответствии с тюнингом автомобиля и в заданном ценовом диапазоне.

Дневные ходовые огни на ВАЗ 2107 также представлены среди прочих, вот некоторые из них:

1. Серия Вымпел, модель «DRL-L8 3528 SMD» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	8	12,0	19,0	2,0	0,17

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 400,0 рублей.

Купить

1. Серия Вымпел, модель «DRL-НТ3-18W» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	3	196,0	55,0	145,0	0,39

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 700,0 рублей.

Купить

1. Серия Вымпел, модель «DRL-НР-L9» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	9	276,0	150,0	48,0	0,72

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 1300,0 рублей.

Купить

Передние фонари

Лицевая часть автомобиля обычно привлекает больше внимания, поэтому любители начинают тюнинговать прежде всего головные приборы освещения.

Злые фары

Придать своему автомобилю грозный, угрюмый и даже злой вид очень просто: достаточно выполнить тюнинг типа «злые фары». Это один из самых простых способов придать «семёрке» необычный внешний вид.

В зависимости от возможностей владельца тюнинг можно выполнить при помощи самых разных материалов:

• тонкой фанеры;
• листа металла;
• тонирующей плёнки;
• краски.

«Злой» прищур автомобиля вызывает мурашки по коже Суть такого тюнинга заключается в следующем: прикрыть часть передней фары таким образом, чтобы оставшаяся не закрытой фара напоминала злые глаза. Если выбраны любые материалы из фанеры или металла, то заранее вырезается заготовка и вклеивается в полость фары. Плёнкой или краской действовать ещё проще — достаточно снять фару и с внутренней стороны нанести затемнение.

Выполнение тюнинга фар из фанеры, покрашенной чёрной краской

Ангельские глазки

Ангельскими глазками в тюнинге называют светящиеся кольца на «морде» автомобиля — по типу «БМВ». Сегодня такой вариант освещения может позволить себе каждый — это недорого и быстро. К тому же кузов ВАЗ 2107 станет чем-то напоминать дорогостоящий «БМВ» и тем самым повышать статус владельца.

Весьма необычные для «семёрки» головные приборы освещения

Существует несколько технических решений, как сделать ангельские глазки своими руками. Самый простой вариант — использовать светодиоды. Для работы потребуются:

• белые светодиоды 5 мм — 2 шт.;
• резистор на 0.25 Вт;
• проводка;
• прозрачный стержень из органического стекла или пластика (диаметр 8–10 мм);
• вспомогательные материалы (паяльник, фен, дрель и стеклянная баночка).

Работа довольно кропотливая:

1. Взять стержень и зажать его в тиски.
2. Дрелью высверлить с обоих концов стержня отверстия под светодиоды.
3. Придать стержню форму кольца — обогнуть им банку и разогреть феном, чтобы заготовка осталась в данной форме.
4. К светодиодам припаять провода, к одному из проводов подсоединить резистор.
5. Собрать электрическую схему по аналогии с той схемой приборов освещения, что уже имеется на «семёрке».
6. Вставить светодиоды в отверстия заготовки и приклеить их суперклеем.

Видео: как сделать ангельские глазки

Можно купить в автомагазине готовые ангельские глазки — так будет гораздо проще подключить новые осветительные приборы к штатному оснащению автомобиля.

Используя светодиоды разных оттенков, можно добиться ещё более впечатляющего эффекта

Как Подключить Ходовые Огни На Ваз 2107

Установка дневных ходовых огней на ВАЗ 2107

дневное время бегать

Фонари не имеют отношения к размеру и являются осветительными приборами, которые улучшают обзор водителя в течение дня.

Стандартные ДХО. Яркие светодиоды имеют длительный срок службы. Когда вы используете день подрядогни ВАЗ 2107 не должен дополнительно освещать ближний или противотуманный фонарь. дневное время ходовые огни

на ВАЗ 2107

Правила установки

Установка дополнительного освещения на отечественном автомобиле не требует квалификации и опыта. Однако в случае неправильной установки вы рискуете быть оштрафованным полицией за административное правонарушение.

Чтобы предотвратить это, подключите навигационные огни самостоятельно, следуя правилам:

читать ГОСТ Р 41.48-2004. В этом отношении это относится к правилам автомобильного освещения и сертификации транспортных средств. Все параметры записываются, что необходимо учитывать при установке этих устройств;
Выберите подходящую форму корпуса DRL

Обратите внимание, что не все лампы соответствуют требованиям ВАЗ 2107. Драйверы считаются лучшим выбором для соотношения цена / качество DRL Philips Led Daylight 9;

Установка ДХО на автомобиль по ГОСТ. это простой способ

Установлен в 2107

и конечно же по этой схеме его можно установить на любой автомобиль. Заходим сюда vk.com/pro_dip.

READ Замена Грм Шкода Октавия 1.4 Видео

Колхозинг \ установка дневных ходовых огней на ВАЗ 2107

Колхоз ХДО на классической или любой другой гостевой машине.

Philips LED Дневной свет Дневной свет 9

• Проверьте размер корпуса в соответствии с соседними дневными ходовыми огнями. Установите освещение в воздухозаборник или бампер, в зависимости от ситуации;
• Высота рамы в раме. 250-1500 мм от поверхности дороги. Ширина между внутренними краями двух поверхностей, видимых на транспортном средстве, должна быть не менее 600 мм;
• продукты расположены перед машиной, а луч направлен вперед;
• Учитывайте общую яркость светодиодного освещения. Это 150-330 люмен.

Процесс установки

Покупая обычный или гибкий ДХО с функцией поворота, возникает вопрос: как подключения новые устройства на ВАЗе? Это требует:

взять пятиконтактное реле от отечественного производителя;

Пятиконтактное реле отечественного производителя

• для контакта с №30 возьмите положительный заряд зажигания (как опция. провод от кнопки отвечающей за обогрев заднего стекла);
• Соедините 86 с блеском, используя кнопку, чтобы включить размеры и короткие крепления;
• № 85. Бросить в весе;
• № 88. подключение к ДХО;
• № 87 не требуется в процессе и не связывает ничего.

READ Как Проверить Уровень Антифриза В Солярисе

Схема подключения дневных ходовых огней к ВАЗ 2107

Реле. положить его в салон. Под капотом автомобиля вытяните только проводку, идущую к свету. Эта схема подключения дневного света к ВАЗ 2107 автоматически включает светодиоды, когда ключ зажигания вставлен, и выключает их, когда двигатель выключен. Кроме того, когда автомобиль почти горит при включенном двигателе, лампы выключаются и снова включаются при выключении дневного света.

Установка ДХО 2107 — DRIVE2

ВНИМАНИЕ ПЕРЕД РАБОТОЙ С ЭЛЕКТРИЧЕСТВОМ В АВТО ОТКЛЮЧИ АККУМУЛЯТОР!

Для начала в любом случаи нужно ДХО (550р в Городе Сарапуле Удм республике )

1

купить реле 5 контактов (в моем случаи 52р Нужна дла автоматического переключения между фарами и ДХО) Рис 1

1

Вторым делом обязательно нужно купить площадку под реле (площадка нужна обязательно) (рублей 40 стоит)

2

Нужны провода (много штук я взял на работе!)))

(вот так смотрится реле и площадка )

3

Схема подключения (самый на мой взгляд лучший и удобный вариант(схема не моя взята с lada2107spb.my1.ru/publ/t…gnej_na_vaz_2107/20-1-0-6

5

Подключение:1) к 30-му контакту берём плюс с кнопки обогрева зеднего стекла ( правоя (А) площадка) (желтый провод)2)86-й контакт подключаем к ближнему свету, фар (левоя плошадка) (Б) (красный провод)( лично у меня так)3) 85-й контакт кидаем на массу( черный провод под площадкой обогрева заднего стекла) (Б) Туда же минус ДХО

4) 88-й контакт идет на наши ДХО (+ Провода дхо (+красный ), черный (-минус)_

6

Типо так :

8

Все хорошенько изолируем ( НЕ ДОЛЖНО БЫТЬ ВСЕ НА СОПЛЯХ НЕ ЛЕНИМСЯ ПОЯЕМ)-безопасность при выше всего)И того !

7

www.drive2.ru

Главное – начать

Известная фраза Горбачева как ничто другое помогает с мотивацией на достижение конкретной цели. Началом нашего процесса установки является приобретение необходимых ходовых огней в магазине автозапчастей. Существует много разных производителей и еще больше моделей, так что неопытный человек легко может запутаться.

Подходя к выполнению процедуры, автомобилисты должны учитывать определенные требования:

• яркость светодиодов и их номинальная мощность;
• технические характеристики и отличительные особенности модели их ТС;
• размер, форму и тип переднего бампера.

Установочный комплект ДХО Место установки будет зависеть от блока (имеется в виду его размер и форма), но проблем это не создает, поскольку независимо от формы (прямоугольной или овальной), размеры блока небольшие. Рассматривая основные и «любимые» места для установки излучателей, нельзя не упомянуть воздухозаборник и бампер, где чаще всего автомобилисты ставят светодиоды.

Читать далее: Описание панели приборов Лада Приора и Калина » Лада.Онлайн || Панель приборов на Ладе Приоре описание тюнинг поиск неисправностей

Установочный комплект ДХО

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

ДХО (дневные ходовые огни) своими руками

Кстати вот фото того что я первым делом сделал — вытравил плату, припаял 60 светодиодов (по 30 на каждую «фару»), на каждые 3 диода идет резистор 500 Ом. Осталось из пластика собрать корпус и подключить через замок. Итак посмотрим как же выглядят вытравленные платы:

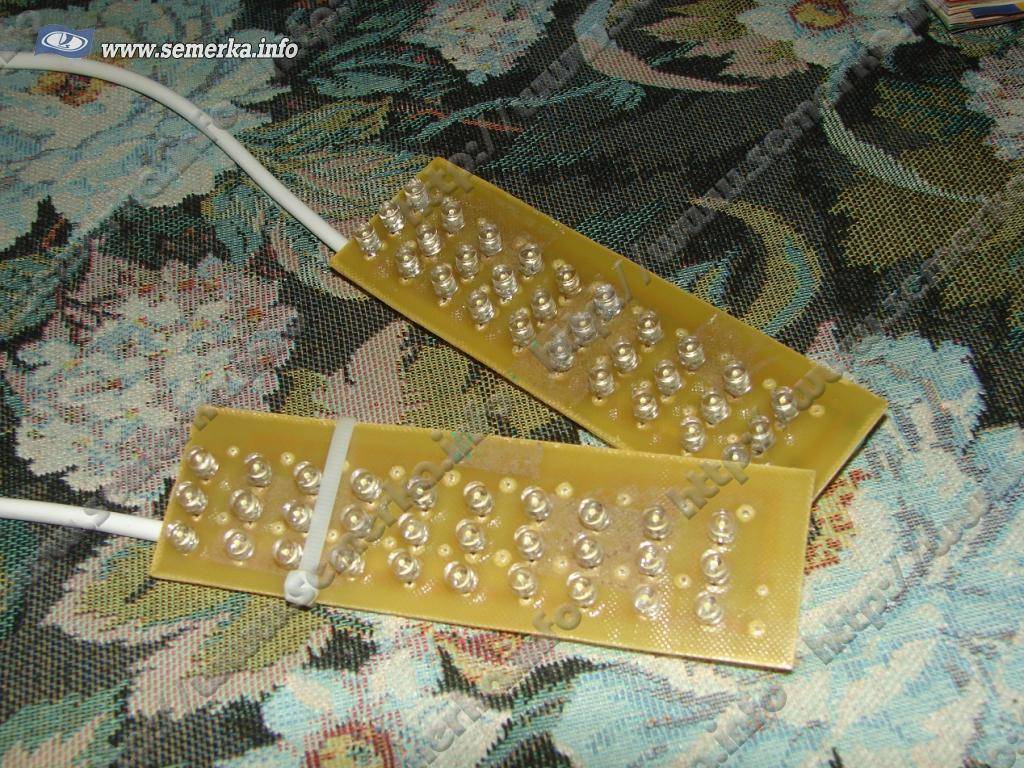

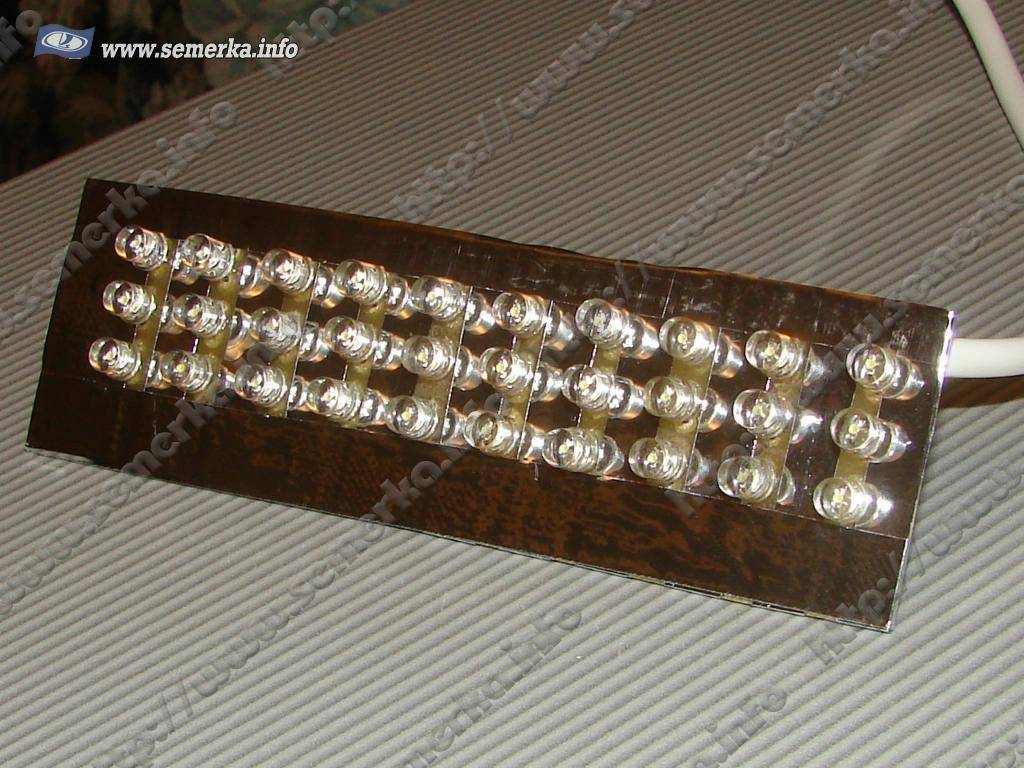

А вот уже имеем напаянные на них светодиоды, о которых упоминалось ранее:

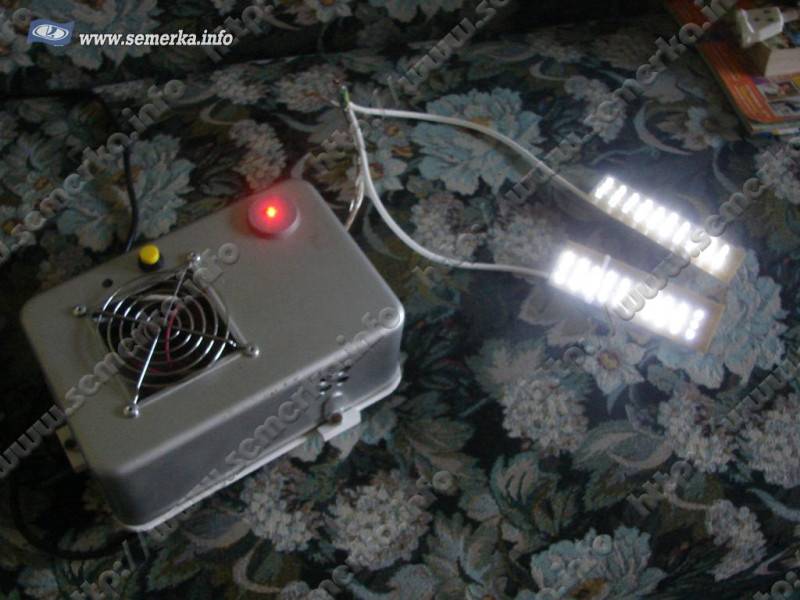

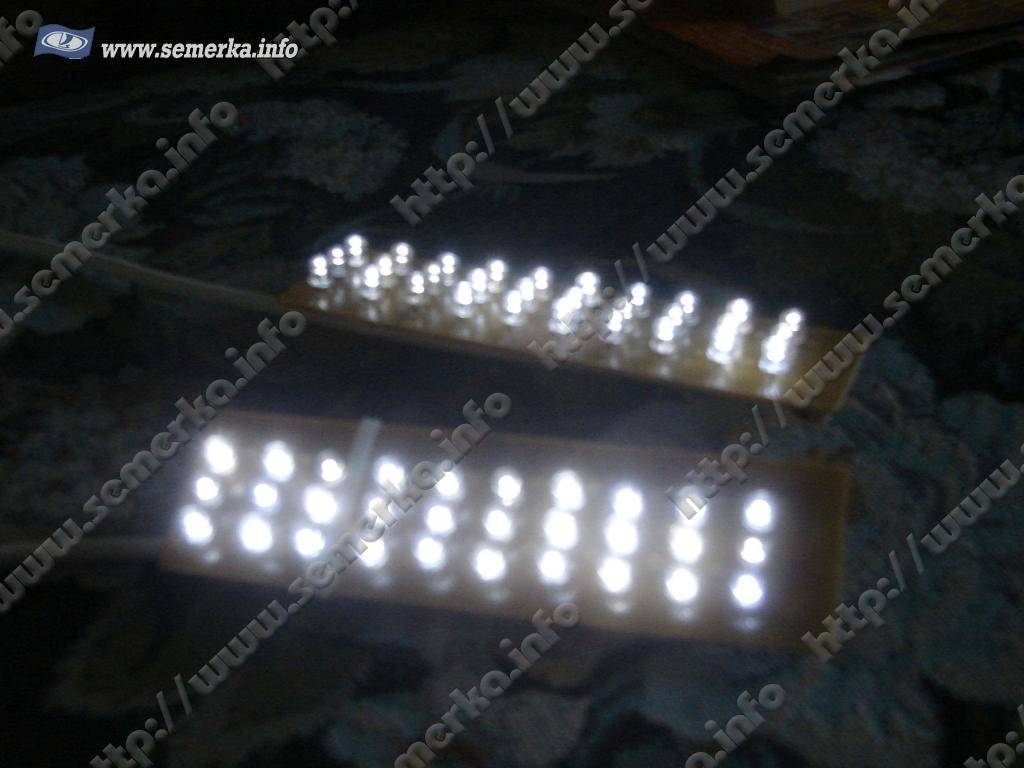

Тестируем работоспособность диодов, подключив их к источнику питания:

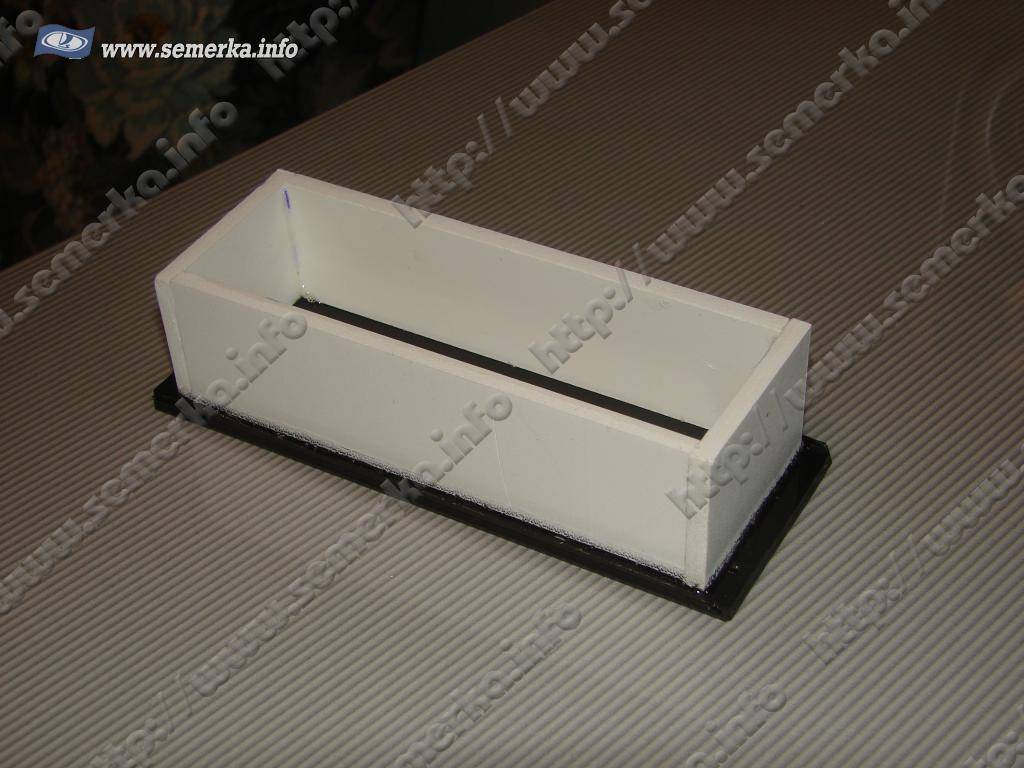

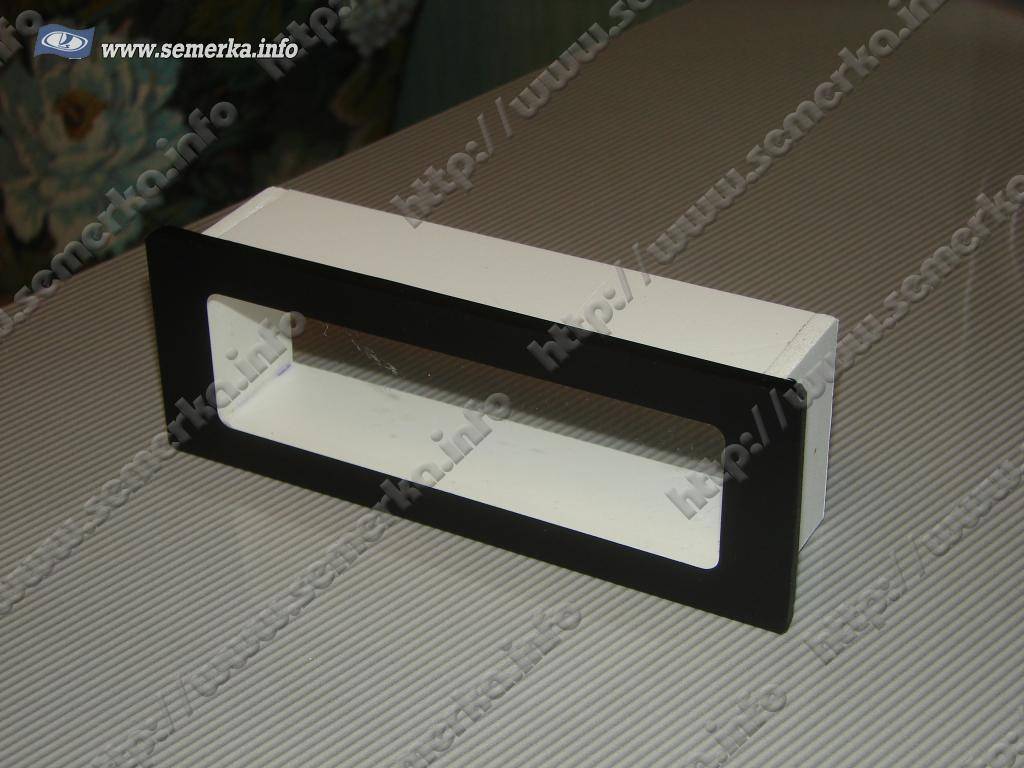

Далее из подручных материалов делаем корпус для наших ДХО, вот фотки почти готовых огней, я сделал корпус из пластика, склеил все. На лицевую прозрачную часть наклеил «рамочку» из черной пленки, осталось все это дело загерметезировать и поставить на бампера, сделав в них отверстия))

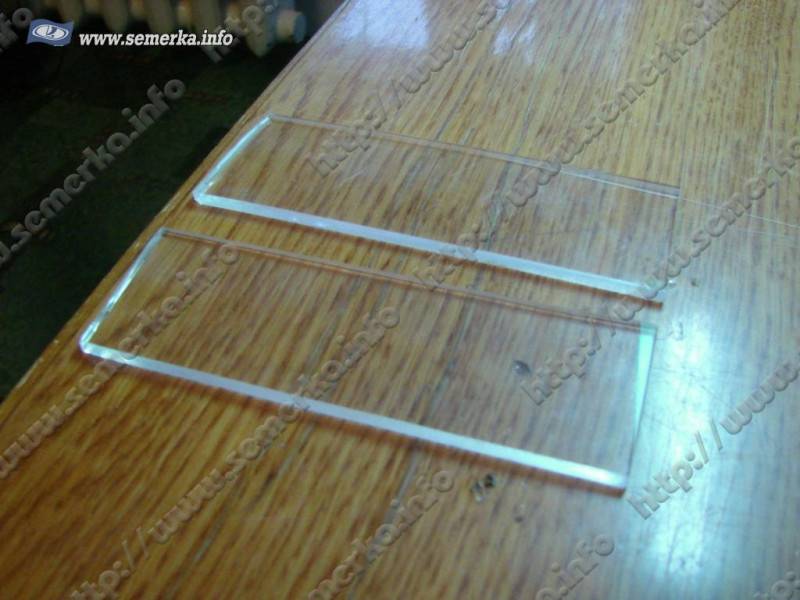

Собственно сами ДХО готовы, стекла вырезаем подходящего размера под них и всю эту кухню хорошо герметезируем (хотя бытует мнение что нужно оставить отверствия для вентиляции и возможно так и правильнее):

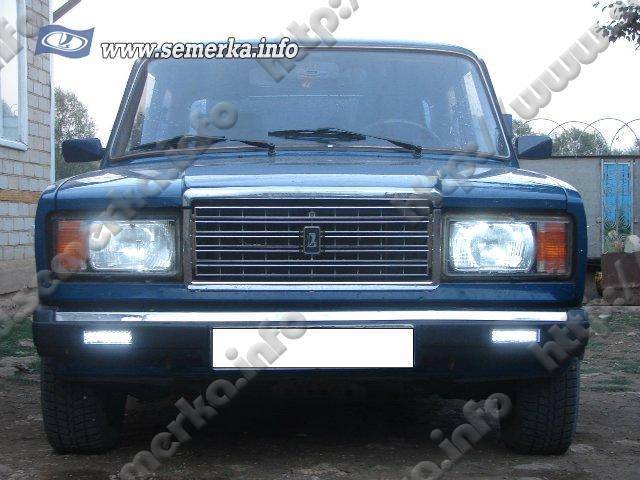

Собственно далее идем «калечить» бампер. Вырезаем подходящие отверствия в оном, закрепляем сами фонари ДХО, получаем результат:

По поводу подключения к электросистеме авто. Вариантов несколько, вот схемы основных из них:

Можно подключить и безе реле: + ДХО подключаем через выключатель в салоне на + катушки зажигания, а «-» ДХО на провод идущий к + ближнего света фар. Сопротивление нити накаливания лампы очень мало и для ДХО этого будет хватать, при включении ближнего света на минусе ДХО будет + и они гаснут.

Ближний свет это 50+50 Вт спереди + 5+5 сзади + подсветка номера + все лапочки в панели приборов и прочие подсветки.Нахрена лишняя нагрузка на генератор. Также у ДХО сила света не должна быть ниже 400кд и не выше 800кд.

Вы можете использовать любую схему подключения, или придумать свою собственную.

По поводу расположения ДХО на машине — тут тоже не все так просто и есть регламент:

Вот еще немного про ДХО, основные требования:

Цитата:»ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ

6.19 Дневной ходовой огонь 6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах. 6.19.2 Число — Два. 6.19.3 Схема монтажа — Специальных предписаний нет. 6.19.4 Размещение (фото несколькими постами выше) 6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.

6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.

6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5 Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6 Направление — Вперед. 6.19.7 Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. 6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура. 6.19.9 Прочие предписания — Нет.»

Если по-простому, то ПТФ предназначены для освещения дороги по нижнему краю с целью улучшения видимости дорожного полотна в условиях ограниченной видимости, луч света не должен быть направлен вверх и слепить встречных. ДХО предназначены для обозначения тр. ср-ва в дневное время, а не для осещения дороги, свет ДХО должен быть хорошо виден водителям встречных тр. ср-в, а значит должен быть направлен выше полотна дороги, получается в глаза.

За идею для написания статьи благодарим нашего пользователя gavalik.

Обсудить статью и задать вопросы можно в этой теме на нашем форуме.

Установка вертикальных ДХО на Ford Focus 3: Инструкция, Фото, Вопросы

Установка: ВНИМАНИЕ! Перед установкой обязательно проверьте работоспособность ДХО на Форд Фокус 3. Подключите провода к аккумулятору, в том числе управляющий провод, и проверьте, что все работает

В случае не работоспособности свяжитесь с продавцом!

Для начала нужно снять штатные треугольники.  Снимать треугольники можно начать либо сверху либо с низу. Крепятся треугольники на специальных защелках. Для отщелкивания их можно взять специальный инструмент, но если его нет под рукой, возможно использовать плоскую отвертку, обязательно предварительно намотав на нее изоленту либо одев специальны пластиковый чехол, чтобы избежать повреждения ЛКП кузова и бампера в частности.

После того как треугольники сняты, нужно снять фары. Начнем с правой, снимается она не сложно, нужно открутить 2 винта. Блок управления ходовых огней на Форд Фокус 3 крепим под фару.

Далее вытягиваем проводку в треугольники правый и левый. Подключаем к ходовым огням на Фокус 3. Защелкиваем ходовые огни на свои места.

Теперь нужно подключить управляющий провод к проводке идущей к разъему фары. Подключение производим к той фаре под которой спрятали блок управления, в нашем случае к правой.

Подключить можно по 2 вариантам:

• К габаритам (желто-зеленый провод в колодке к фаре) – ДХО будут включаться вместе с габаритами
• К ближнему свету (коричнево-голубой провод в колодке к фаре) – ДХО будут включаться с ближним светом

Далее основной провод питания (красный) подключаем к плюсовой клемме аккумулятора.

Минус подключаем на кузов автомобиля.

Теперь нам нужно подключить управляющий провод который отвечает за включение DRL на Фокус 3 при включении зажигания.

Подключается он к 42 предохранителю в подщкапотном блоке предохранителей.

На этом все, заводим машину и проверяем работоспособность.
