Влияние изоляции
Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.
Предлагаем ознакомиться В чем прокладывать провода в бане
Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд.
Он, соответственно, сильно снижает сопротивление установленному заземлению. Также может использоваться и переносное заземление, в котором струбцина является основной деталью.
Подключение электрического щита
Прежде чем смонтировать щит на установленной трубостойке, производится его сборка. В шкафу устанавливается счетчик электроэнергии, вводной и выводной автомат в соответствии с расчетной токовой нагрузкой, нулевая шина, которую необходимо соединить с, предусмотренной в конструкции щита, точкой заземления. После окончания сборки шкаф крепится к конструкции стойки. Установку можно произвести, используя резьбовые соединения или саморезы. Затем необходимо произвести заземление щита и трубостойки. Для этого необходимо при помощи перемычки произвести подключение корпуса шкафа к болту заземления (6), который в свою очередь должен быть подключен к заземляющему контуру. В качестве перемычек разрешено использовать проводники из меди сечением не менее 4 мм2, изолированный алюминиевый провод — 6 мм2, стальную проволоку диаметром от 6 мм.
После окончания сборки схемы и заземления шкафа учета производится его подключение к питающей ЛЭП, для чего, как правило, используется самонесущий провод с алюминиевыми жилами СИП. Процесс подключения к проводам воздушной линии сложный и небезопасный, поэтому для его выполнения лучше привлечь опытного специалиста. На трубостойке СИП крепится с помощью специальных анкерных зажимов к кронштейну (1). Использование данного вида крепежа позволяет обеспечить необходимую натяжку кабеля.
Для предотвращения попадания атмосферных осадков внутрь щита, ввод кабельных магистралей в него производится только снизу.
Подключить дом к щиту учета можно кабелем, проложенным под землей или, используя принцип воздушного ввода, проводом. В зависимости от обстановки в этом случае часть проводки, при условии выполнения требований ПУЭ, может быть проложена по забору или фасаду здания.
Напоследок рекомендуем просмотреть видео инструкцию по установке стойки для ввода электричества на участок:
Теперь вы знаете, как может быть выполнена установка трубостойки под счетчик на участке своими руками и какие требования предъявляются к монтажу. Надеемся, предоставленная информация была для вас полезной и интересной!
Рекомендуем также прочитать:
- Прокладка кабеля по тросу
- Как провести электропроводку под землей
- Инструкция по установке счетчика электроэнергии
Материал взят с сайта: https://samelectrik.ru/
трубостойка для ввода электричества .
| Узел учета на Трубостойке. Первый опыт. |
|
| ||||||||||
Нажми для просмотра| *** ТРУБОСТОЙКА ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСТВА к дому // ТРУБОСТОЙКА для электричества Щит учёта МОЭСК |
|
| ||||||||||
Нажми для просмотра| ЭЛЕКТРИЧЕСКИЙ СТОЛБ СВОИМИ РУКАМИ. КОНТУР ЗАЗЕМЛЕНИЯ. СБОРКА ЩИТКА | ENG SUB |
|
| ||||||||||
Нажми для просмотра| Трехфазное подключение 15 кВт, выполнение технических условий. |
|
| ||||||||||
Нажми для просмотра| электрический щит на трубостойки своими руками |
|
| ||||||||||
Нажми для просмотра| ТРУБА— СТОЙКА. 380 В. 15 кВт. |
|
| ||||||||||
Нажми для просмотра| Установка трубостойки для ВРУ |
|
| ||||||||||
Нажми для просмотра| Сколько стоит столб поставить 2020 //жизнь в деревне |
|
| ||||||||||
Нажми для просмотра| Подключение и ввод электричества на участок (за 550 рублей :D) |
|
| ||||||||||
Нажми для просмотра| Трубостойка цена под ключ 13000-15000руб. электрик-чехов.рф |
|
| ||||||||||
Нажми для просмотра| Ввод электричества на участок по трубостойке. ч.2 |
|
| ||||||||||
Нажми для просмотра| Стойка для электрощитка |
|
| ||||||||||
Нажми для просмотра| Электричество к участку за 550 руб. |
|
| ||||||||||
Нажми для просмотра| Щит 380 вольт 15 КВт. СИП. Сборка и установка на дачном участке. Подготовка к подключению |
|
| ||||||||||
Нажми для просмотра| Заземление дома своими руками. Что за чем и ПО ЧЁМ! |
|
| ||||||||||
Нажми для просмотра| Сборка трехфазного щита учета |
|
| ||||||||||
Нажми для просмотра| Сборка щита учета |
|
| ||||||||||
Нажми для просмотра| Как собрать самый простой трехфазный щит учёта |
|
| ||||||||||
Нажми для просмотра| Штырь заземления |
|
| ||||||||||
Нажми для просмотра| *** Трубостойка через дорогу! Завышенная трубостойка! Трубостойка 6 метров! |
|
| ||||||||||
Нажми для просмотра| Трубостойка больше 15 кВт под ключ. Подключение электричества. Трубостойка для МОЭСК! |
|
| ||||||||||
Нажми для просмотра| Выполнение технических условий МОЭСК подключение электричества. Трубостойка Солнечногорск. |
|
| ||||||||||
Нажми для просмотра| Полный обзор выполнения технических условий подключения электричества ϟ ЭЛЕКТРИК КРАСНОДАР ϟ |
|
| ||||||||||
Нажми для просмотра| Ввод электричества на участок по трубостойке. Прошло больше года. Много эмоций |
|
| ||||||||||
Нажми для просмотра| Конструкция трубостойки для ввода электричества на участок |
|
| ||||||||||
Нажми для просмотра| Трубостойка для ввода электричества МОЭСК Солнечногорск |
|
| ||||||||||
Нажми для просмотра| Устройство металлического столба трубостойки для электрического кабеля СИП |
Список источников
- doc.ispsystem.ru
- samelectrik.ru
- funer.ru
Соблюдение требований безопасности
При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:
- запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
- недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
- запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
- не разрешается применять при установке опор поврежденные приспособления и тросы;
- в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
- подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
- при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
- не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
- запрещается подбрасывать инструменты монтажнику;
- подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
- недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
- во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
- не допускать перенатяжения линии;
- контролировать процесс монтажа и осуществлять поэтапную приемку работы.
О том, как выбрать кабель СИП, расскажет канал Сами с усамИ.
Подключение контура заземления
Медный заземляющий проводник уходит на шину РЕ – главную заземляющую шину Заземляющая петля подключается медным многожильным проводом большого сечения. Лучше всего использовать специальный провод с желто-зеленой изоляцией, который продается именно для заземления и имеет соответствующую цветовую маркировку. Сечение провода заземления должно быть больше всех остальных проводов (фазного и нулевого), которые использовались для подключения котла. Это необходимо для минимального сопротивления в случае срабатывания.
Под подключение контура заземления на котле специально предусмотрена мощная резьбовая клемма с соответствующим символом. Подключение необходимо именно к этой точке, а не к другим, даже если они находятся на общем корпусе.
Выбор кабеля по сечению и марке
Алюминиевая кабельная продукция запрещена для скрытой прокладки внутри помещений. Поэтому для ввода, как и для всей внутренней проводки, используются марки кабеля с цельными медными жилами: ВВГ или ПВ-1 при прокладке по пластиковым или стальным трубам.
Считается, что проводящая способность внутреннего кабеля должна быть эквивалентной линии ввода от муниципальной сети. Подход не совсем верный: при установленной мощности в 3–4,5 кВт дублировать 16 мм 2 алюминия (минимальное сечение СИП) невыгодно. Поэтому достаточно обеспечить коэффициент надёжности в 1,3 при расчёте сечения кабеля по максимальному току линии, определяемому ограничителем мощности или автоматическим выключателем перед счётчиком.
На практике для ввода используют медные жилы сечением 2,5 или 4 мм 2 , реже — 6 мм 2 . Соответствующие этим типоразмерам уставки вводного автомата — 25, 32 и 40 А.
Подключение к линии СИП
Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:
дополнительный крюк на опору
Универсальные крюки SOT 76 и настенные крюки SOT 28.
Кронштейны Ensto SO 279
Кронштейны IEK КАМ-4000
Кронштейны от КВТ КАБ-25
Кронштейн Sicam PA 69
Крюк универсальный CSC 16
Крюк для плоских поверхностей GHP
Крюк для ответвлений CST 12
Кронштейны Niled CA 16
Кронштейны CT 600, CB 600

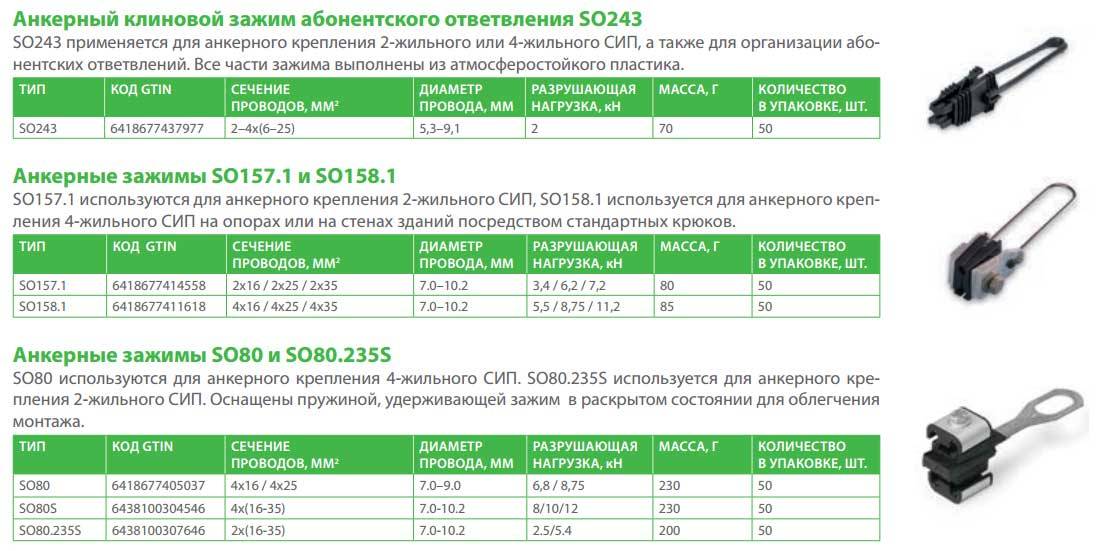

2 анкерных зажима
Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80
Анкер IEK ЗАБ и ЗАБу
Анкер КВТ ЗАБ
Анкер Sicam GUKp
Анкер Niled DN 123

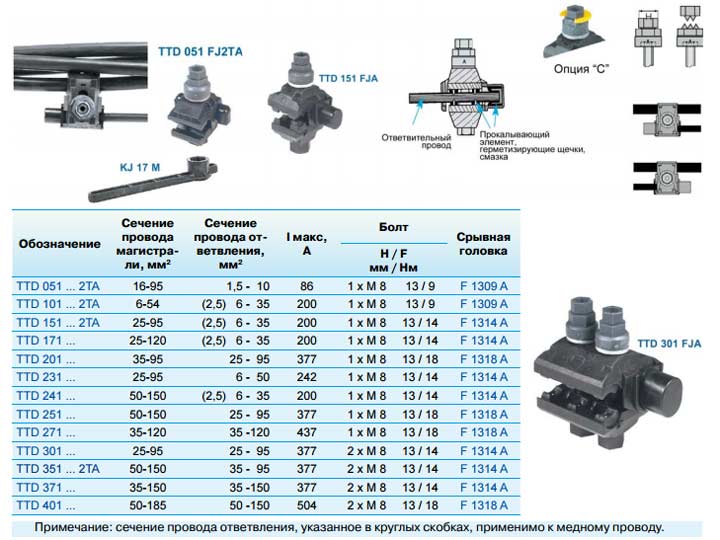

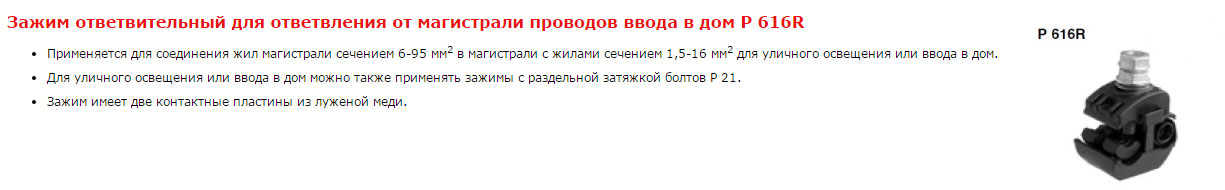

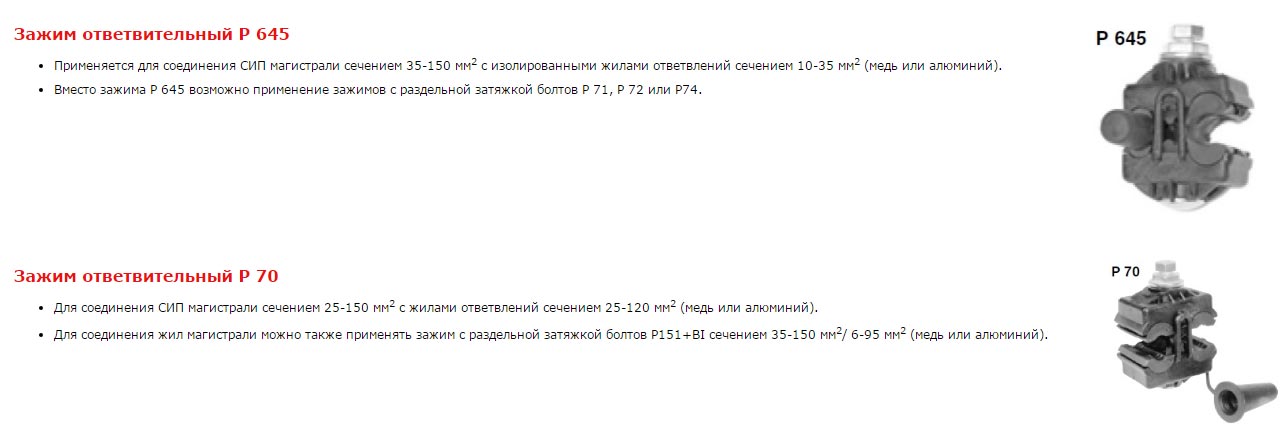

4 или 2 прокалывающих зажима
Зажимы Ensto
Зажимы Sicam
Зажимы Niled
Подробнее о методах подключения можно ознакомиться в статье “Как соединить провода СИП между собой и с медным кабелем”.
Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.
Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.
Скорее всего учет не примут и заставят переделывать.
Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).
Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

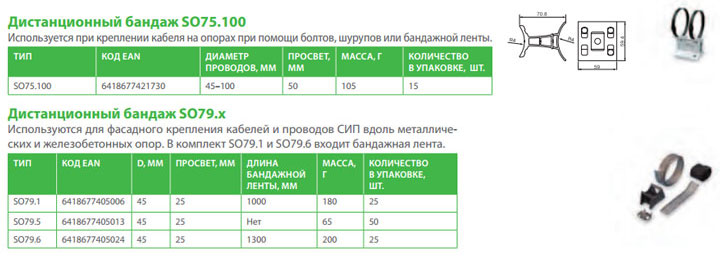

Еще один из вариантов – использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:
Дистанционный бандаж Ensto SO75.100 и SO79
Дистанционный бандаж Sicam Bic
Дистанционный бандаж Niled Bic
СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.
Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.
Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.
Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.
Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую – от столба до фасада.
Что такое трубостойка и как ее установить самостоятельно?
Нож для зачистки проводов; Отвертки: крестовая и простая; Гаечный ключ на 10 мм для разбора и сбора задней стенки щита и др. Можно обойтись и без сварки и прикрепить насквозь полосы к металлическому квадратному профилю 60 мм, а болты поставить с закруглёнными шляпками наружу. Всё это закрасится чёрной мастикой. Как смонтировать Сначала, поместите оборудование в щит, для удобства можно вытащить заднюю стенку с дин рейками наружу. На верхний автомат подаётся напряжение с СИП 4, далее приходящий провод снизу автомата идет к счетчику, а от счетчика уже исходящий идет на автомат внизу, от которого электроэнергия будет поступать в дом или на участок. Ноль со столба проводом СИП — 4 справа идет к счетчику напрямую, а далее отходящим проводом медью 6 кВ идет на Din шину на рисунке синего цвета и далее следует СИПом — 4 на дом.
Отметку установки кронштейнов для крепления щитка. Сопротивление контура заземления. Стойка представляет собой вкопанный в землю металлический стержень. К нему приваривают следующие элементы: В верхней точке — петлю под натяжной зажим для СИП. На удобной для обслуживания высоте — кронштейны для шкафа. Несколько ниже — болт или шпильку для подключения к заземлению. Ее нельзя окрашивать.
В случае активной нагрузки равен 1. Тогда и автомат будет не 25 А, а 32 А. Этот бокс состоит из двух частей, соединенных собой защелками. Нижняя часть имеет DIN-рейку, на которую устанавливается вводной автомат. Сверху одевается крышка. В нижней части бокса расположены ушки для установки пломбы. Бокс для пломбировки Бокс состоит из двух частей Следующий элемент — 2 нулевые шины на изоляторах для установки на DIN-рейку, точнее, 1 нулевая синий изолятор и 1 шина заземления желтый изолятор.
Последствия самовольного подключения электричества
Описанный порядок подключения хоть и предусматривает немало сложностей и расходов, является единственно законным. Его нарушение чревато для собственника нежелательными последствиями:
- Самовольное подведение электричества к земельному участку практически невозможно узаконить, проще демонтировать протянутые сети и провести процедуру технологического присоединения.
- Самовольное подключение, согласно Положениям, утв. Постановлением Правительства № 442 от 04.05.2012, трактуется как «бездоговорное потребление электричества». В этом случае потребитель обязан возместить ущерб, оплатив предполагаемый объем использованной электроэнергии. При расчете учитывается максимальная пропускная способность питающего кабеля, умноженная на 24 часа и умноженная на срок, отсчитываемый с даты последней контрольной проверки, но не более чем за 3 года. Компенсация будет равна стоимости электроэнергии, которую нарушитель потребил бы в течение 3 лет, если бы круглосуточно использовал электричество на пределе возможностей питающего кабеля.
- Самовольное подключение влечет административную ответственность по ст. 7.19 КоАП и для физических лиц наказывается штрафом в 10-15 тыс. рублей. Кроме того, существует практика привлечения незаконных потребителей к уголовной ответственности по ст. 165 УК, по которой на нарушителей может быть наложен штраф в размере до 300 тыс. рублей или 2-летней зарплаты, либо их могут привлечь к принудительным работам и иным видам наказания, вплоть до лишения свободы на срок до 2 лет.
Предлагаем ознакомиться Предоставление отгула за работу в выходной день по ТК РФ
Учитывая существующие риски, расходы на электрификацию участков могут не показаться такими уж крупными.
Вынос электросчетчиков
Вынос электросчётчиков на улицу, на столбы в СНТ. Предлагаем бюджетные комплекты щитов учёта электроэнергии (ВРУ) на подключение однофазных и трёхфазных абонентов. По вопросам приобретения комплектов, звоните, 8 903 685-55-36
>> Нажмите на ссылку, чтобы посмотреть фото установки щитов учета опорах ЛЭП
Ниже, фото и описание позиций, входящих в монтажные комплекты щитов учёта:
Однофазный щит учёта 220В с многотарифным счетчиком (2Т) Меркурий 200.02
Подключение 220В в СНТ, комплект для выноса электросчётчика на столб в 1ф ЩУ
Однофазный щит учёта, цена для СНТ — 3 700р. (от 15 шт./комплектов) цена 1 шт. — 4 500р. цена 5 шт. — 4 200р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.
Цена монтажных работ с доп. материалами — от 6 200р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)
Цена комплекта 1ф ЩУ с монтажом на опоре ЛЭП — от 9 900р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)
При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.
Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 200.02 5(60)А/230В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 390х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А двухполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.
Трёхфазный щит учёта 380В с многотарифным счетчиком (2Т) Меркурий 231 АТ-01i
Подключение 380В в СНТ, комплект для выноса электросчётчика на столб в 3ф ЩУ
Трёхфазный щит учёта цена для СНТ — 5 000р. (от 10 шт./комплектов) цена 1 шт. — 5 700р. цена 5 шт. — 5 400р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.
Цена монтажных работ с доп. материалами — от 6 500р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)
Цена комплекта 3ф ЩУ с монтажом на опоре ЛЭП — от 11 500р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)
При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.
Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 231 АT-01 I 5(60)А/400В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 510х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А трёхполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.
Вынос электросчетчиков Фото
Конструкция, размеры, исходный материал
Предъявляемые требования к конструкции трубостойки под счетчик одни и те же, как для однофазной сети 220 Вольт, так и для трехфазного напряжения 380 Вольт. Данное устройство не сложно изготовить и установить на участке можно своими руками в условиях домашней мастерской. Идеальным вариантом будет, если для изготовления трубостойки использовать профильную трубу 80х80 мм с толщиной стенки 3 мм. В качестве исходного материала можно подобрать трубу с круглым сечением. Если по каким-либо причинам под рукой не оказалось трубных изделий, а обстановка требует незамедлительного обустройства вводного устройства, для изготовления стойки можно использовать металлический уголок с шириной полки порядка 80 мм или тавровую балку. В данном случае придется выполнить мероприятия по защите проводника, часть которого будет проложена по стойке, от механических повреждений.
Вопрос, как произвести прокладку кабеля по трубостойке (внутри или по поверхности) лучше заблаговременно согласовать с компанией, занимающейся контролем расхода электроэнергии. Есть вероятность того, что во избежание возможного несанкционированного подключения к питающей сети до счетчика, внутреннюю прокладку могут запретить.

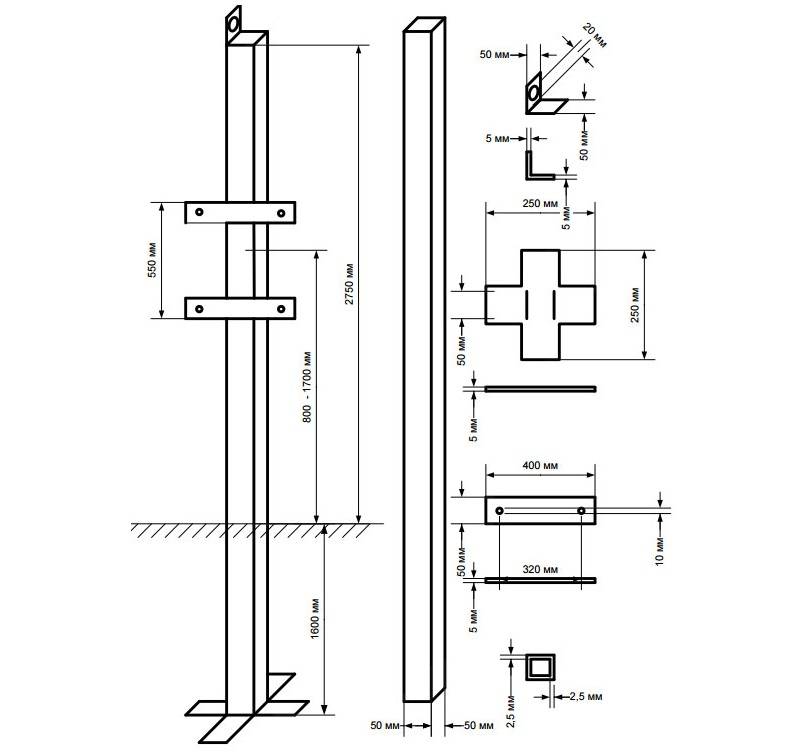

Эскиз общего вида стойки из профильной трубы 80х80 показан на рисунке, в размерах обязательными остаются такие параметры, как величина заглубления – (С
), которая не может быть менее 1,5 метра, и высота крепления щита – (b ), в пределах от 800 до 1700 мм. Общую длину заготовки для трубостойки (a ) необходимо подбирать в зависимости от обстановки, строго придерживаясь соблюдения следующих условий. Высота прохождения вводной магистрали над землей для СИП кабеля должна составлять не менее 2,5 метров, если для ввода используется неизолированный провод, этот параметр увеличивается до 2,75 метров. Высота стойки будет увеличена в том случае, если ввод будет проходить через дорогу. Согласно нормативным требованиям в этом случае расстояние нахождения от поверхности проезжей части должно быть не меньше 5 метров. В зависимости от этого общая длина конструкции с учетом углубления (а ) должна составлять от 4 до 7 метров.
где:
- Кронштейн для крепления отвода от ЛЭП.
- Стальная пластина, предохраняющая от попадания воды внутрь профильной трубы.
- Отверстие для ввода кабеля, отведенного от ЛЭП.
- Стальная полоса для установки шкафа учета электроэнергии.
- Отверстие для вывода кабеля.
- Болт заземления.
Определившись с высотой трубостойки, к ней необходимо приварить или закрепить при помощи болтов два кронштейна из металлической полосы или уголка (4), на которых будет крепиться щиток под счетчик, отверстия в которых сверлятся в зависимости от размеров шкафа.
Если щит будет фиксироваться на стойке при помощи заводской бандажной ленты, данные элементы конструкции не понадобятся. Для предотвращения попадания дождевой воды внутрь трубы к ее верхнему торцу рекомендуется приварить стальную пластину (2
), к которой будет крепиться кронштейн крепления СИП кабеля (1 ). В верхней части конструкции прорезается отверстие (3 ), через которое будет вводиться кабель ответвления для прокладки по внутренней полости трубы. Это необходимо в целях предупреждения проводки от механических повреждений. Отверстие (5) необходимо для вывода электрического проводника и из трубы и последующего ввода в шкаф. Ниже места установки щита приваривается болт или шпилька с резьбой, которые будут служить точкой подключения стойки и шкафа к заземляющему контуру. После завершения сборки трубостойки, перед установкой конструкцию рекомендуется очистить от ржавчины, покрыть грунтом или свинцовым суриком и покрасить. Ту часть конструкции, которая будет скрыта под землей, дополнительно обрабатывается битумом и или покрывается термоусаживаемым материалом.

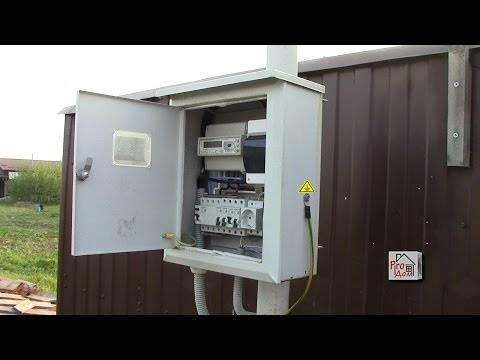

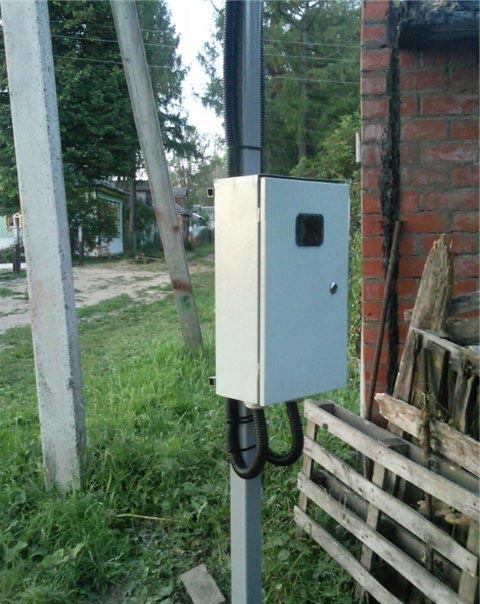

Шкаф учета
Сборка шкафа осуществляется отдельно и зависит опять же от выданных технических условий и количества электрооборудования у вас дома. Чаще всего там размещают вводной и отходящий автомат или УЗО, плюс электросчетчик. Вся остальная сборка автоматики уже происходит внутри щитовой дома.
Вообще здесь лучше придерживаться минимализма. Потому что шкаф находится на улице и подвергается постоянным колебаниям температуры и влажности. Поэтому монтировать туда всякие дорогостоящие релюшки не желательно.
Сам шкаф учета можно закрепить 4 способами:
на саморезы через заднюю стенку. Делать этого не стоит, так как нарушается герметичность шкафа и его требования по IP54.
на болты с гайками через боковые ушки
при помощи бандажной ленты
или попросту приварить к металлическим уголкам, но в таком случае это уже будет не съемный вариант
Места соединения шкафа и трубостойки необходимо зачистить от краски для обеспечения полного контакта и заземления всей конструкции.
Как размещать шкаф наружу или во внутрь участка?
Для удобства снятия показаний проверяющими, если стойка не огорожена забором, размещайте так, чтобы дверца смотрела наружу. Для удобства вашего обслуживания — дверцой во внутрь. Но тогда на участок каждый раз придется запускать контролеров.
Сопротивление контура заземления здесь должно быть не более 10 Ом. Сможете ли вы его обеспечить одним 3 метровым уголком или штырем, вбитым рядом с трубостойкой, зависит от состава грунта.
Чтобы обойтись в качестве заземления самой металлической стойкой, глубина ее заглубления должна быть не менее 3 метров.
Опять же проверяющие из СО при подключении, могут замерить заземление и требовать соблюдения его параметров. А могут и удовлетвориться простым его наличием. Все индивидуально. Но для собственной безопасности сделайте его по правилам.
Отрицательные свойства уличного освещения
Ослепляющий фактор приводит к тому, что свет попадает в глаза прохожим, автомобилистам, вместо концентрации на дороге и освещаемых объектах. В результате воздействия ослепляющего фактора, свет бьет в глаза, контраст освещаемых объектов понижается, что затрудняет их видимость. В итоге, такое освещение приводит к повышенной опасности неверно освещенного участка дороги. Для снижения ослепляющего фактора нижняя часть фонаря должна быть плоской, исключая рассеивание в стороны, фонарь должен быть направлен строго вниз, без наклонов в стороны. Максимальный коэффициент ослепления регулируется СНиП.
Перерасход электроэнергии. Происходит в результате неверного выбора мощности ламп, неверной конструкции и направленности светильника, а также слишком большой высоты установки светильника. Зависимость освещенности от расстояния до освещаемого объекта квадратичная, в то время как зависимость освещенности от мощности практически линейная. Значительный вклад в перерасход электроэнергии вносит то, что свет продолжает гореть даже тогда, когда никому в таком количестве не нужен.
Снять фазы, нулевой провода со столба
Коммутация электрической проводки и состав распределительной коробки в районе столба
Нормальный столб увенчан громоотводом. По правилам у основания вбивается стальной кол достаточной длины (сечением свыше 14 квадратных миллиметров), заводится местная шина. Молния сразу входит на землю. Шина громоотвода электрически объединяется с нулевым проводом. Рядом вешается распределительный щит со счетчиком. Затем электрический кабель уходит в траншею или воздухом достигает здания. Чаще случается, имеется пустой участок земли. Стоит столб, отсюда нужно начинать работу.
Согласно плану, на руках электрический проект:
Для строительства требуется электроэнергия, ниже основной коробки поставим малую временную, снабженную розеткой. Строители обеспечены энергией. После окончания строительства временная распределительная коробка с розеткой убирается. Большинство агрегатов здесь нужно опломбировать. Свяжитесь с инспекторами местных энергосетей, перечислим варианты:
Как вести электрическое соединение проводов и кабелей
В распределительной коробке локальная нулевая шина. Сюда заводится местное заземление, общее с громоотводом (одна из причин запрещения использования в грозу видеомагнитофонов). Осуществляется ответвительной муфтой, например, «ореха». Шина заземления громоотвода представлена оголенной стальной арматурой, спускающейся ниже поверхности почвы. Окисленная сталь зачищается напильником (наждаком) на длину контактной муфты. Сбоку заводится медный провод, снабженный желто-зеленой изоляцией.
Обязательно заземлению подлежит корпус щитка. Можно использовать резьбовые соединения, при помощи заклепочника приделать специальное ушко. Для прокладки коммуникаций используется жила с желто-зеленой изоляцией. Часто специальных клемм на корпусе нет, тогда отверстия монтажа сверлятся по месту
Важно в этом месте изнутри зачистить краску, обеспечив надежный электрический контакт
Электропроводка в доме
Кабель проходит внутрь через специальный ввод. Обычный состав: две или четыре жилы, одна является нулевым проводом. Автоматы защиты ставятся на фазы. Иногда электрический проект требует рвать также и нулевой провод. Автоматы используются двухполюсные для одной фазы. По правилам изоляция нулевого провода имеет синий цвет, либо аналогичного цвета полосу, вьющуюся по кругу. Даже если от столба идут другие жилы, для местной разводки следует использовать именно такой вариант.
По современным правилам в доме присутствует заземление. Тянуть электрическим кабелем от столба будет неправильным решением. Контур молниезащиты здания сформирован минимум двумя штырями (каждый длиной 2,5 метра ниже уровня земли с расстоянием порядка 3-х метров). Хозяин уполномочен сделать ветку самостоятельно. Описывали процесс изготовления правильного громоотвода, каким образом соорудить контур. Сюда нужно:
Подведем итог: кабель составлен двумя-четырьмя жилами. Сечение выбирается согласно мощности. Берите запас. Например, 25 ампер 6 квадратных миллиметров меди. Проводка выбирается, позволяя автомату гарантированно сработать раньше наступления перегрузки. Допустим, номинальный ток 25 А, сеть при превышении на 13% будет работать больше часа, 45% – несколько меньше. Кабель должен выдержать 35 А трехфазной сети, схема с изолированной нейтралью — запасите больше.
Один трехжильный кабель указанного сечения выдерживает 35 А (на каждую жилу). Установив автомат 25 А, гарантируете работоспособность системы. Главный вопрос – подключиться к столбу! Нулевой провод нижний из имеющихся. Один уровень заняли две жилы — нужная находится справа, смотреть от подстанции. Цветовой маркировкой обозначается синей линией, ответвляются по соседним столбам контуры громоотводов.
Кабель ввода электричества в дом присоединяется при помощи ответвительных муфт (подходящего типа). Допустим, оголенный провод посадим на обычный орех. Главное при монтаже фазного провода не трогать другие ветки. Гарантирован летальный исход. Намного безопаснее прокалывающие муфты. Боковая ветвь, выбранная сделать ввод электричества в деревянный дом, монтируется на земле. Электрик поднимается наверх, жилы цепляет согласно назначению.
Форумы засыпаны вопросами: как выполняется ввод электричества в частный дом. Дан совет: не мешайте специалистам, нарочно сделают неправильно. Электрики осознают, куда вести, единственно, требуйте использовать муфты, избегая скруток.
