Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.

  Онлайн калькулятор для определения сечения многожильного провода
  Введите диаметр одной жилы, мм:
Количество жил в проводе:

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

  • 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
  • 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника. Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

Следовательно:

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

  • кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
  • он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

  • Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
  • Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
  • Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
  • Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
  • Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию

Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.
Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как рассчитать по току

Расчет сечения кабеля

Вычисление выбора сечения происходит по определенным алгоритмам.

Что необходимо для расчета по нагрузке и мощности

Расчет ведется за 2 этапа: для начала высчитывается суммарная мощность приборов, после чего происходит выбор сечения кабеля по мощности.

Это требует получения предварительных показателей:

  1. Расчет суммарной мощности приборов, подключаемых к сети. Прежде всего, это стационарно: постоянно или часто, работающие устройства: холодильник, электроплита, чайник, освещение, у многих – компьютер. Следует учитывать также более редко подключаемые электроприборы: утюг, пылесос, фен, кондиционер и другие.
  2. Выяснение штатного напряжения сети: 220 в или 380 в.
  3. Определение, какой материал использован для сердечника. Медь или алюминий.
  4. Проектирование варианта проводки: скрытая, поверхностная.

На 1 шаге вычисляется сумма мощностей ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз.

Кс – коэфф. спроса, он показывает насколько вероятно подключение всех в один и тот же отрезок времени, Кз – коэфф. запаса. Учитывает добавление новых устройств.

Выбор сечения кабеля по мощности

На 2ом этапе делается подбор кабеля по подходящему сечению по параметру мощности.

Удобно использовать таблицу из Правил — ПУЭ. В нее сведены показатели по типу проводки, материалам электропроводящих жил и др.

В Таблице ПУЭ можно определять сечение кабеля по мощности.

Соотношение тока и сечения

Вышеописанная таблица из ПУЭ позволяет проанализировать, как нагрузки соотносятся с площадью сечения. Нагрузка выражена в силе тока исходя из пересчета на одножильный вариант.

Расчет сечения кабеля по току происходит раздельно для сети в 220 в и для трехфазной в 380 в.

Таблица представляет виды кабеля с распространенными вариантами изоляции – резиновой и полимерной. Для бумажных изолирующих слоев, а также неизолированных проводов, есть всои таблицы соотношения сечения и силы тока.

При выборе проводится корректировка с использованием поправочных коэффициентов, связанных с местом проводов в блоке, с тепловыми нагрузками, с различным числом рядом расположенных кабелей и т.д.

Правила расчета по длине

Предварительная информация, нужная в подсчетах:

  1. Метраж провода. Обозначение длины — L.
  2. Удельное сопротивление металла, это зависит от того, что за провода задействуются. Обозначение – ρ. Измеряется в Ом/мм2·м:
  3. Номинальная сила тока. Обозначается – I. Измеряется в А.

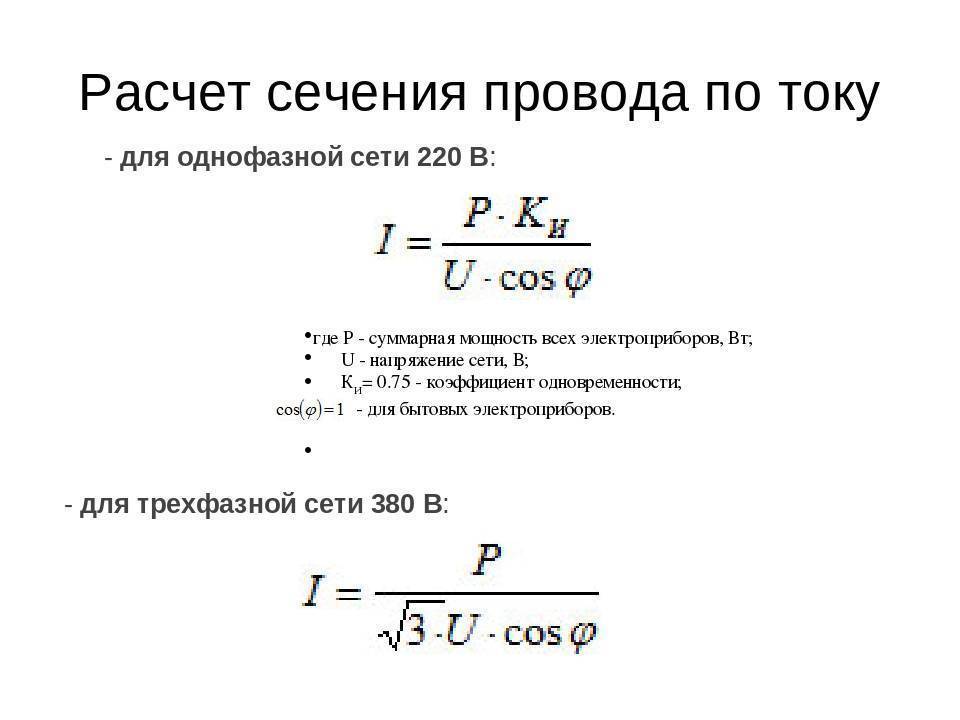

Для начала выясняется, какова номинальная сила тока.

I = (P · Кс) / (U · cos ϕ)

P – суммарная мощность. Измеряется в ваттах. U – 220. Единица измерения – Вольты. Кс – коэфф. спроса. cos φ – 1 для бытовых приборов

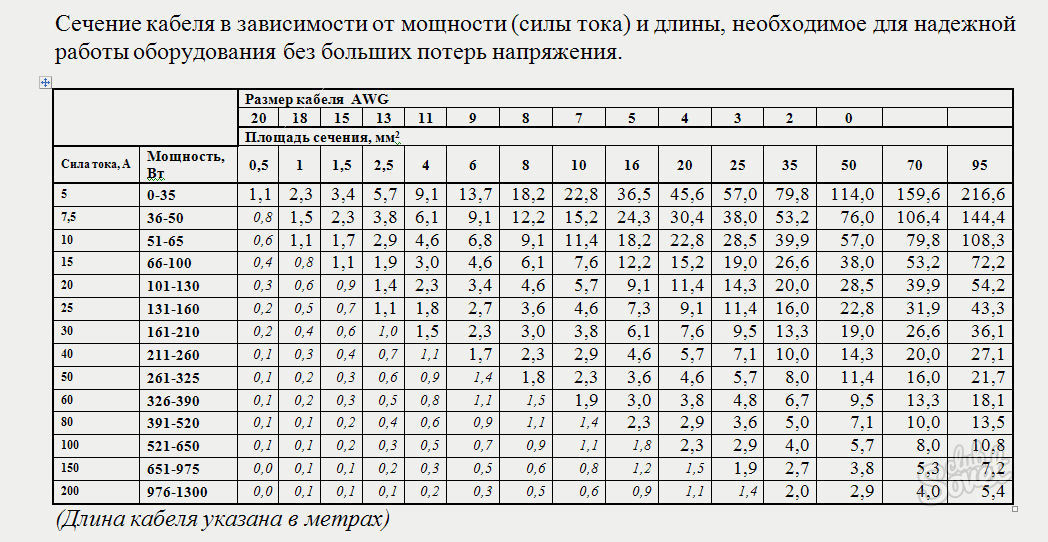

Затем переходят к выяснению величины сечения с точки зрения длины.

R = ρ L/S

Учитывается такой показатель, как потеря напряжения по длине. Он не может выходить за пределы 5%.

Эта схема просчета сечения кабеля по длине приведена для случаев одножильных проводов. Их еще называют однопроволочными или «монолитами». Если же работа идет с многожильными вариантами, длину следует считать, суммируя длины всех жил.

Для расчета сечения промеряют провод, применив какой-либо из трех методов, описанных ранее в соответствующем разделе.

Расчет сечения медных проводов и кабелей

Нужно учитывать ряд показателей. Пожалуй, наиболее ответственный из них — материал, использованный при производстве проводников. Нагрузка по потребляемой мощности существенно различается.

Сечение медного провода по мощности можно установить по таблицам ПУЭ. Для кабеля с медным сердечником.

Расчет сечения алюминиевых проводов и кабелей

Для алюминиевых токопроводящих сердечников подсчеты проводятся аналогично медным проводникам. Различия определяются свойствами металлов.

Таблица ПУЭ. Для кабеля с алюминиевым сердечником.

Расчет допустимой силы тока по нагреву жил

Расчет для помещений

Домашние сети формируются обычно на этапе проектирования и строительства. Но при длительном пользовании возникает необходимость смены электропроводки. Часто это совпадает с общим ремонтом в доме. Важный момент – следование нормативным документам: ГОСТ, ПУЭ, СНиП и другим. Это касается и выбора вида проводников для электроподачи.

О выборе марки кабеля для домашней электропроводки

В настоящее время выпускается большое число разновидностей электропроводов и электрокабелей. В домашних условиях наиболее применимы марки:

  • ВВГ для внутренней прокладки с медными сердечниками, изолирующий слой из ПВХ, плюс общая изоляция тоже из ПВХ. Устойчиво работает в большом температурном диапазоне. Не боится влажности. Специализированные варианты: например, ВВГпгLS не распространяет горение, не образует много дыма, изолируется дополнительно слюдовой лентой.
  • NYM отличается повышенными качествами по сравнению с предыдущей маркой. К описанным характеристикам добавляется гибкость, дополнительный слой из резины между изолирующими слоями. Но есть недостаток — реагирует на ультрафиолоетовое излучение, нельзя держать в местах, где много солнечного света.
  • ВБбШв используется для внешней подводки. Имеет броневой слой металлизированного типа, благодаря чему его можно проложить в земле, в гофрированной металлической трубе. Боится солнечного света, нельзя прокладывать по воздуху открытым способом на стенах дома.

Общепринятые сечения при монтаже электропроводки в квартире

Выбор связан с числом жил в кабеле и прочими факторами.

В сети 220 в принято применение трехжильного медного провода с жилами сечением 10 мм2, например, ВВГнг-lS.

В сети 380 в –медные с пятью жилами, сечение 4 мм2.

В обеих ситуациях важное условие- наличие защитных автоматов, в первом – на 50 А, во втором – на 25 А. Кабели способны выдержать номинальную мощность в 10 квт

Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте

Кабели способны выдержать номинальную мощность в 10 квт. Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте.

Подбор сечения провода по количеству потребителей

Число потребителей электроэнергии влияет существенным образом на подбор размера кабеля. Под потребителями понимаются все устройства, потребляющие энергию постоянно или периодически. Вычисляется кумулятивная мощность приборов. Существуют поправочные коэффициенты, например, учитывающий возможность одновременного подключения и другие поправки.

Для подключения розеток оставляют запас длины провода, этот запас  потребуется в случае ремонта, когда нужно подтянуть ближе к месту соединения. То же относится к подсоединению потолочных люстр. Распределительный щит также снабжается запасом длины.

Все эти факторы влияют на расчеты площади сечения проводов и кабелей. Когда все учтено, удается составить грамотный проект электроподачи, а также оптимальным образом подобрать провода для успешного и длительного снабжения дома электрическим током.

Сечение кабеля

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2Медные жилыАлюминиевые жилы
Ток, АМощность, ВтТок, АМощность, Вт
0.561300
0.75102200
1143100
1.5153300102200
2194200143100
2.5214600163500
4275900214600
6347500265700
105011000388400
1680176005512100
25100220006514300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Расчет сечения кабеля по мощности и току – Калькулятор

Расчет сечения кабеля по мощности нагрузки и длине с помощью калькулятора – расчет сечения кабеля по току онлайн, с помощью формул, таблиц.

С помощью нашего калькулятора вы можете выполнить расчет сечения кабеля по мощности (нагрузке) или току с учетом длины линии с минимальной погрешностью. В качестве основных показателей выступает материал проводника (медь, алюминий), напряжение (220 В / 380 В) и нагрузка/сила тока в цепи. Способ укладки кабеля влияет на сечение проводника – для закрытых кабелей требуется большее сечение, поскольку из-за ограниченного теплообмена металл нагревается сильнее. После проведения классического расчета по мощности/току, дополнительно проводится расчет по длине проводника – из получившейся пары значений выбирается наибольшее. Теоретическое обоснование расчета представлено ниже в виде формул и таблиц. Возможно вас заинтересует только калькулятор потерь напряжения.

Смежные нормативные документы:

  • ПУЭ-7 «Правила устройства электроустановок»
  • СП 76.13330.2016 «Электротехнические устройства»
  • ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»
  • ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»

ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»
ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
