Составляющие элементы принудительной вентиляции
общие системы вентиляции
местные системы вентиляции
системы вентиляции моноблочного типа
системы вентиляции наборного типа
Перед составлением проекта вентиляционного устройства должны быть учтены, как минимум, особенности помещения.
Естественная вентиляционная система, в основу которой заложен естественный принцип движения воздушных потоков, оснащается одним или несколькими внутренними блоками кондиционирования, соединяемыми с наружными. Обмен воздуха основывается на естественном движении воздуха. Вытяжка обеспечивается такими факторами, как скорость ветра, уровень давления, температура снаружи. Особенно эффективны данные системы при невысоких температурах, так как в жаркую погоду может наблюдаться снижение тяги.
Наиболее эффективными будут системы принудительного или комбинированного типа. При установке в дополнение к естественной вентиляции приточного клапана, а также вытяжного вентилятора, можно значительно увеличить кратность воздухообмена. Однако наиболее эффективным вариантом является установка приточно-вытяжного типа вентиляции.
Для повышения функциональности систем вентиляции, а также сокращения расходов на монтаж отдельно вентиляции и отдельно системы кондиционирования, оптимальным вариантом будет установка единой системы.

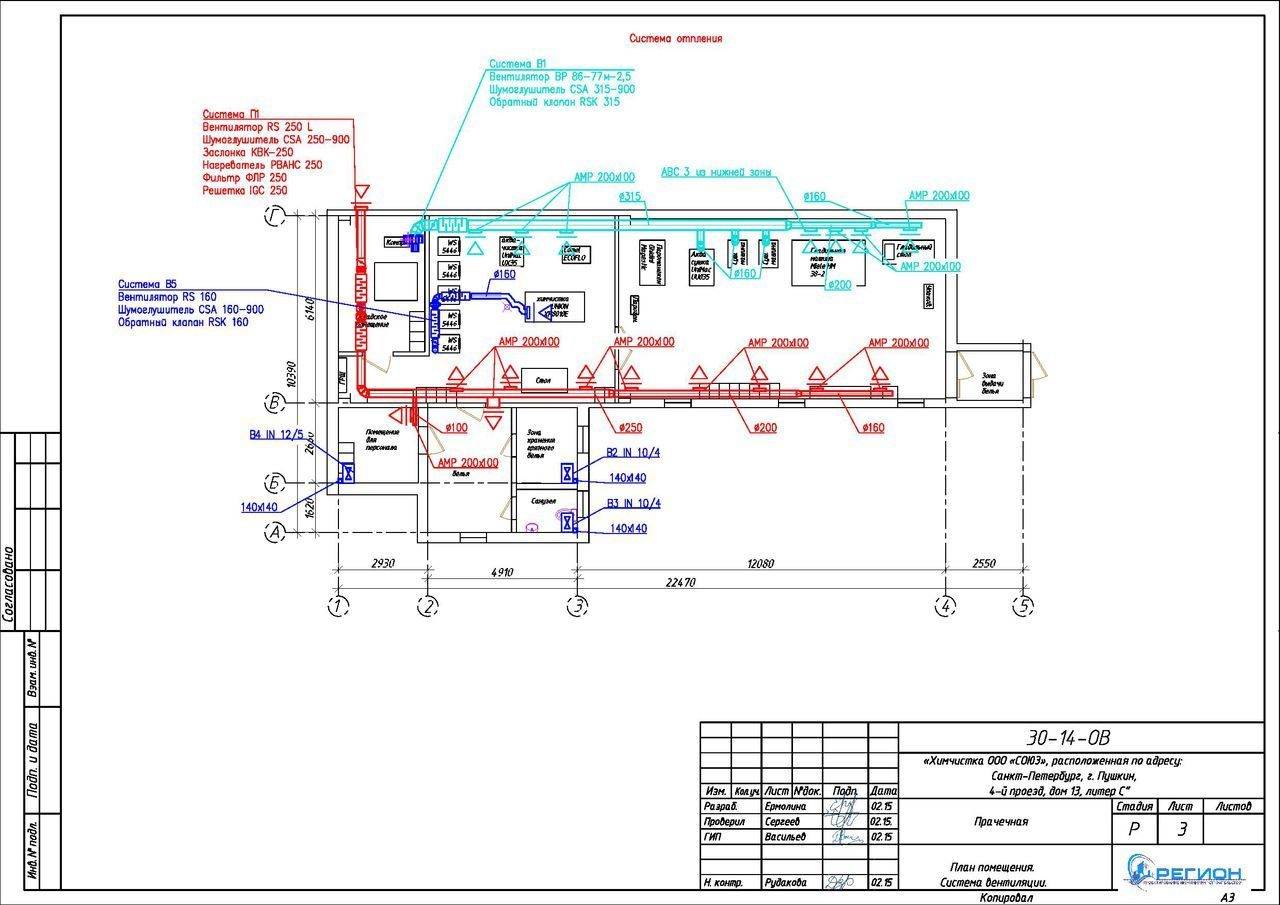

Проектирование систем вентиляции и кондиционирования предполагает также учет следующих факторов:
- площадь и конфигурация помещения;
- возможность присоединения воздуховодов к центральной магистрали.
При этом следует помнить, что установка совмещенного проекта обойдется в несколько раз дешевле, что в основном обусловлено сокращением расходом при монтажных работах двух отдельных систем. При установке совмещенной системы необходимо в обязательном порядке учесть и то, какой вид оборудования монтируется.
В современном мире немаловажное значение имеет уровень автоматизации систем вентиляции и кондиционирования. Автоматика позволяет оборудованию для вентиляции и кондиционирования самостоятельно контролировать и регулировать скорость движения воздуха, а также уровень температуры в помещении
Также автоматизированное управление защищает систему от перегрузок различного рода
При обслуживании систем кондиционирования требуется регулярная чистка фильтров и вентиляционных каналов
Также автоматизированное управление защищает систему от перегрузок различного рода. При обслуживании систем кондиционирования требуется регулярная чистка фильтров и вентиляционных каналов.
Приточно-вытяжной модуль – главный компонент вентиляционной системы с побуждением. Установка обеспечивает нормированную циркуляцию воздуха в замкнутом пространстве – подачу чистых потоков и вывод отработанных масс.
Вентиляционный модуль представляет комплекс оборудования, заключенного в единый корпус (моноблочный агрегат) или собранного из наборных элементов.
Конструкция приточно-вытяжного агрегата в обязательном порядке включает следующие элементы:
- Вентилятор. Базовый комплектующий для работы искусственной системы воздухообмена. В ПВУ с разветвленной сетью воздуховодов устанавливаются радиальные вентиляторы, поддерживающие высокий напор воздуха. В портативных ПВУ допустимо применение осевых моделей.
- Воздушный клапан. Устанавливается за наружной решеткой и предотвращает поступление воздуха извне при выключенной системе. При его отсутствии зимой в помещение будут просачиваться холодные потоки
- Магистраль воздуховодов . В системе задействованы две линии каналов: один – подача, а второй – выброс воздуха. Обе сети проходят через ПВУ. К первому воздуховоду подключается приточный вентилятор, ко второму, соответственно, вытяжной.
- Автоматика. Работа установки регулируется встроенной системой автоматики, реагирующей на показатели датчиков и заданные пользователем параметры.
- Фильтры. Для очистки поступающих масс применяется комплексная фильтрация. На входе приточного воздуховода размещается фильтр грубой чистки, его задача – удержание пуха, насекомых и частиц пыль.
Основное назначение первичной очистки – защита внутренних компонентов системы. Для более «тонкой» фильтрации перед воздухораспределителями устанавливаются фотокаталитический, угольный или другой тип барьера.
Устройство ПВУ на примере модели Вентс ВУТ с рекуперацией и нагревателем. В конструкции предусмотрен байпас для защиты теплообменника в зимнее время ( )
Некоторые комплексы оснащаются дополнительным функционалом: охлаждение, кондиционирование, увлажнение, многоступенчатая система очистки и ионизации воздуха.
Принципиальные схемы естественной вентиляции
Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.
Схемы традиционной вытяжной системы
Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.
Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.
Один из вариантов устройства вентиляционных шахт многоэтажного дома
Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.
Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.
Поэтому в строительстве применяются две признанные рациональными схемы:
- Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
- Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.
Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.
Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха
Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.
Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.
Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.
Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки
Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.
Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.
Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.
Особенности расположения каналов в 9-этажном доме
У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.
Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.
Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно
По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.
Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.
При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.
Требования пожарной безопасности
Если помещения располагаются в разных пожарных отсеках, то для них предусматриваются индивидуальные системы вентиляции. Запрещается сведение и монтаж оборудования вентиляционных систем из нескольких пожарных отсеков в одну венткамеру. Это правило может быть нарушено только в зданиях, которым причислен I и II класс огнестойкости: венткамера может быть обустроена сразу же за огнеупорной стеной, а также на небольшом удалении от нее, если воздуховоды покрыты противопожарным составом или изоляцией.
Категория венткамер по пожарной и взрывопожарной опасности регламентируется по СП 7.13130.2013
По категории пожароопасности и взрывопожароопасности помещения под монтаж вентиляционного оборудования относятся
Категория Д:
- Если в венткамере смонтированы вентиляторы, компрессорные и воздуходувные агрегаты, нагнетающие атмосферный воздух в эжекторы за пределами данных венктамер.
- Венкамеры с оборудованием для «мокрой» или циклонной очистки воздуха от пыли, которое монтируется перед вентиляторами.
- Венткамеры с оборудованием вытяжного типа для обеспечения общеобменной вентиляции в сооружениях и зданиях жилого фонда, а также построек административно-бытового назначения.
Категория А и Б:
Если в венткамерах монтируется оборудование местных воздухоососов для удаления опасных, токсичных и взрывоопасных воздушных смесей от мест расположения промышленного оборудования.
Важно! Если помещения оборудованы установками для сопровождения вытяжных систем для нескольких помещений с разной категорией взрыво-, пожароопасности, то такие помещения варьируются по более опасным категориям
- В1 – размещение установок, оснащенных фильтрами и масляными картерами с объемом от 75 л. индивидуально для каждой установки.
- В1, В2, В3, В4 или Г – рециркуляционные системы с отводом воздуха из помещений, за исключением установок по отводу горючих, токсичных и пылевых воздушных смесей с применением влажных и циклонных пылеуловителей.
- В1, В2, В3, В4 – оборудование для сопровождения вытяжных установок. Помещения, теплота которых удаляется и при этом используется в теплоутилизаторах для нагрева приточного воздуха.
- Г – в помещении установлены агрегаты для выработки тепловой энергии от сгорания газового топлива.
- Д – все остальные случаи.
Также, если венткамеры данных категорий обслуживают несколько помещений с разными классами, то их относят к более опасным категориям опасности.
Противопожарные требования с точки зрения размещаемого оборудования
Главные требования направлены на ограничения для размещения разного оборудования в одной вентиляционной камере. Особенно, если венткамеры обслуживают помещения с разными категориями пожароопасности.
Например, запрещается монтировать оборудование вытяжных и приточно-вытяжных систем совместно с оборудованием воздушного отопления и кондиционирования.
Важно! Обязательно наличие обратных клапанов взрывозащищенного исполнения, если приточная система для обслуживания помещений с категорией А и Б возведена с применением обычного оборудования. Кроме того, необходимо выполнять разделение для следующих систем:
Кроме того, необходимо выполнять разделение для следующих систем:
- Установки систем вытяжного типа в помещениях категорий B1, В2 и В3 от оборудования для помещений категории Г.
- Оборудование систем местных отсосов взрывоопасных смесей допускается совмещать только с оборудованием вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Б.
- Оборудование для рециркуляции воздуха для помещений В1-В4 отделяется от оборудования для помещений с другой катеогорией.
- Оборудование для притока воздуха в жилые помещения от вытяжного оборудования и систем притока для помещений производственного назначения.
Есть и ограничения для вытяжных систем, отводящих неприятный запах из санузлов, уборных, «курилок» и пр. Вытяжное оборудование для данных помещений запрещается монтировать в венткамерах с приточными установками.
Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

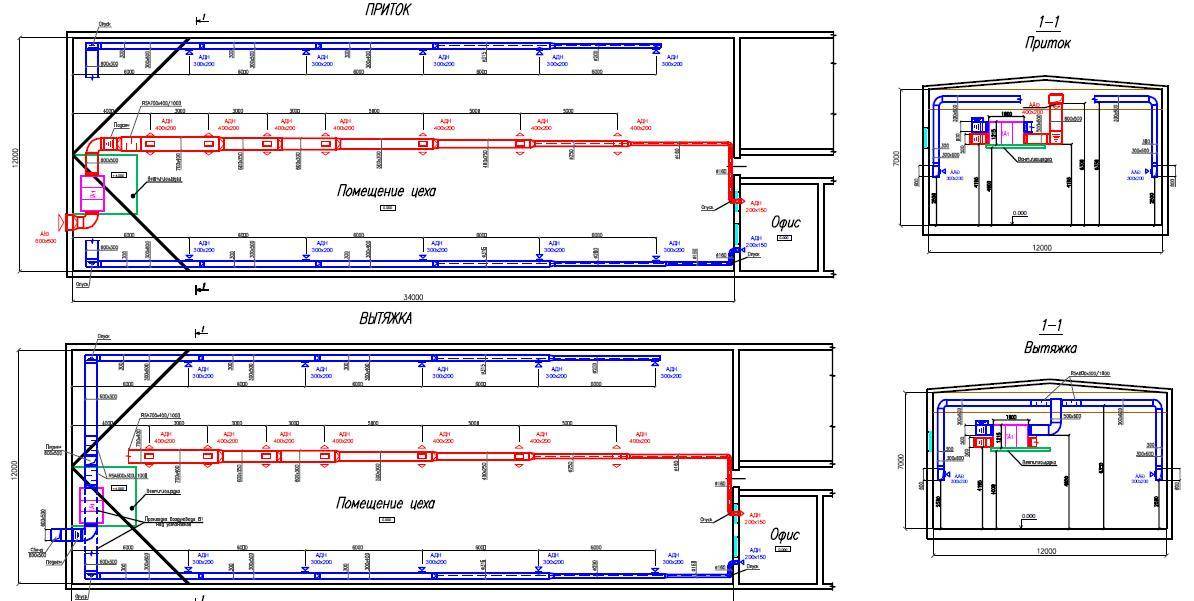

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Выбор типа системы вентиляции
Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:
- напор воздуха извне;
- потребность в подогреве притока зимой;
- необходимая мощность этого прогрева;
- общая потребность в поступлении и удалении воздуха.
В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.
Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:
- только обеспечивать поступление воздуха извне;
- только выбрасывать наружу загрязненный воздух;
- комбинировать выполнение этих двух задач.
Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.
Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.
Порядок действий при установке вентиляции
Чтобы установить вентиляцию в офисном или каком-либо другом помещении, нужно придерживаться сложенного порядка действий.
На начальном этапе, следует внимательно изучить помещение, сделать его замеры, узнать характер и предназначение его. Следом, путем решения несложных математических формул, нужно вычислить количество очищенного воздуха, необходимое для данного помещения. После того, как концепция будущей работы определена, нужно рассчитать всю систему, соблюдая все требования помещения, его габариты и выбор оборудования.
После вычисления эффективности работы по проекту будущей системы, нужно приступать к выбору материалов и установлению оборудования.
https://youtube.com/watch?v=LWQp62th1T4
Отправьте заявку и получите КП
Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.
Общая информация
Изначально следует ознакомиться с общими требованиями, касающимися вентиляционной системы. На основании соответствующего нормативного документа, санитарные узлы должны быть оборудованы индивидуальными вытяжными вентиляционными системами.
Документация по проектированию административных и бытовых зданий содержит информацию о нормах обмена воздушных потоков. Так, в течение часа вытяжной воздух должен удаляться из туалетов со скоростью 50 кубических метров на 1 унитаз и 25 кубических метров на 1 писсуар. Запрещается подача приточного воздуха в уборную, так как это может привести к распространению постороннего запаха в других помещениях. Здания, предельная общая площадь которых составляет 108 квадратных метров, а количество размещенных в них санузлов равно двум единицам, в зимнее время могут обеспечиваться естественным притоком свежей воздушной массы, поступающей через оконные проемы.
Высвобождение воздушных потоков из помещений осуществляется при помощи систем, имеющих механическое или естественное побуждение. Если душевая или уборная оборудована тремя и более санитарными приборами, в таком случае нежелательно использование систем, имеющих естественное побуждение.
Вместе с тем во время расчетных операций по организации обмена воздушной массы в туалетах общественных зданий требуется создание отрицательного дисбаланса, заключающегося в 10-процентном преобладании вытяжки над притоком. Долевое значение рассчитывается исходя из объема, высвобождаемого из санитарной зоны воздушного потока. В результате неприятные запахи не будут распространяться в других общественных помещениях.
Акцентируем внимание на невозможности соединения вентиляционных систем иных помещений с системами санузлов по причине высокой вероятности проникновения посторонних запахов в помещения, предназначенные для других целей
Гигиенические требования к участку и территории жилых зданий при их размещении
2.1. Жилые здания должны располагаться в жилой зоне в соответствии с генеральным планом территории, функциональным зонированием территории города, поселка и других населённых пунктов. 2.2. Участок, отводимый для размещения жилых зданий, должен:- находиться за пределами территории промышленно-коммунальных, санитарно-защитных зон предприятий, сооружений и иных объектов, первого пояса зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения;- соответствовать требованиям, предъявляемым к содержанию потенциально опасных для человека химических и биологических веществ, биологических и микробиологических организмов в почве, качеству атмосферного воздуха, уровню ионизирующего излучения, физических факторов (шум, инфразвук, вибрация, электромагнитные поля) в соответствии с санитарным законодательством Российской Федерации.2.3. Отводимый под строительство жилого здания земельный участок должен предусматривать возможность организации придомовой территории с четким функциональным зонированием и размещением площадок отдыха, игровых, спортивных, хозяйственных площадок, гостевых стоянок автотранспорта, зеленых насаждений.2.4.При озеленении придомовой территории жилых зданий необходимо учитывать, что расстояние от стен жилых домов до оси стволов деревьев с кроной диаметром до 5 м должно составлять не менее 5 м. Для деревьев большего размера расстояние должно быть более 5 м, для кустарников – 1,5 м. Высота кустарников не должна превышать нижнего края оконного проема помещений первого этажа.2.5.По внутридворовым проездам придомовой территории не должно быть транзитного движения транспорта. К площадкам мусоросборников необходимо предусматривать подъезд для специального транспорта.2.6. Расстояния между жилыми, жилыми и общественными, а также производственными зданиями следует принимать в соответствии с гигиеническими требованиями к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий.2.7. При размещении жилых зданий предусматривается их обеспечение инженерными сетями (электроосвещение, хозяйственно-питьевое и горячее водоснабжение, отопление и вентиляция, а в газифицированных районах – газоснабжение).2.8. На земельных участках должны быть предусмотрены подъезды и проходы к каждому зданию. Места для размещения стоянок или гаражей для автомобилей, должны соответствовать гигиеническим требованиям к санитарно-защитным зонам и санитарной классификации предприятий, сооружений и иных объектов.
На придомовых территориях запрещается производить мойку автомашин, слив топлива и масел, регулировать звуковые сигналы, тормоза и двигатели.2.9. Площадки перед подъездами домов, проездные и пешеходные дорожки должны иметь твердые покрытия. При устройстве твердых покрытий должна быть предусмотрена возможность свободного стока талых и ливневых вод. 2.10. На территории дворов жилых зданий запрещается размещать любые предприятия торговли и общественного питания, включая палатки, киоски, ларьки, мини-рынки, павильоны, летние кафе, производственные объекты, предприятия по мелкому ремонту автомобилей, бытовой техники, обуви, а также автостоянок общественных организаций.2.11. Уборка территории должна проводиться ежедневно, включая в теплое время года – полив территории, в зимнее время – антигололедные мероприятия (удаление, посыпание песком, антигололедными реагентами и другое).2.12. Территория дворов жилых зданий должна быть освещена в вечернее время суток. Нормы освещенности приведены в приложении 1 к настоящим санитарным правилам.
Вентиляционная система и ее функции
Вентиляционная система для промышленных предприятий обеспечивает необходимые санитарно-гигиенические нормы воздухообмена. Но иногда при хранении конкретных материалов необходимы специальные условия.
Промышленная вентиляция и ее главные задачи:
- необходимо правильно произвести расчеты трудоспособности системы вентиляции, чтобы было должное вентилирование;
- система подачи и удаления воздуха должна иметь необходимый эффект. Составляющая часть этой системы – аспирация – удаление пыли и мелких частиц из воздуха;
- предусматривается система воздухоочистки;
- выбирается самый экономичный вариант вентиляционной системы. Работы, связанные с установкой вентиляционных систем, не стоит делать самостоятельно, а обратитесь за помощью к профессиональным организациям, которые не только сделают вам качественный и надежный монтаж данной системы, но и помогут правильно определиться с выбором относительно вариантов вентиляции.
Для того, чтобы основная вентиляционная система потребляла небольшое количество воздуха, необходимы: естественная вытяжка, правильно рассчитанный местный отсос, воздушный душ, зонт и другое.
Обязательные условия проживания
Санитарные нормативы температурного режима прописаны в «Санитарных правилах и нормах». Отклонения от требований СанПиН создают некомфортный микроклимат в помещении. В СанПиН определены параметры микроклимата, их нормативы.
Микроклимат состоит из температуры в помещении, которая является совокупным показателем, и состоит из:
- температуры воздуха;
- поверхностей;
- относительной влажности воздуха;
- скорости движения воздуха;
- интенсивности теплового облучения;
- уровня воздухообмена.
Температура воздуха в производственных, учебных и офисных и жилых помещениях, устанавливается с учетом периода года. По нормативам, установлены два сезона:
- холодный, когда на улице ниже +10°С;
- теплый, при температуре на улице выше +10°С.
При расчете требований по санитарным нормам, учитываются человеческие затраты энергии в помещении. Температура сверх установленных расчетов, имеет такое же негативное влияние на организм человека, как и пониженная:
- ухудшается общее состояние организма;
- возникают простудные, инфекционные заболевания, проблемы с сердцем;
- снижается продуктивность работы;
- атмосфера в помещении может быть не допустимой для нахождения в нем человека.
Читать дальше: Количество товара участвующего в акции ограничено
При высоких энергозатратах работы, жаркий микроклимат в помещении является опасным для жизни человека.
Что такое системы вентиляции, обязательно ли они нужны в нежилых помещениях МКД
Система вентиляции здания и его помещений включает каналы, воздухопроводы и специальное оборудование, обеспечивающее надлежащую циркуляцию и обмен внутреннего и наружного воздуха. Более того, современные системы и решения позволяют добиться нужной циркуляции под разные типы помещений и частей здания, учесть показатели наружного и внутреннего воздуха, обеспечить дополнительную защиту от пыли, частиц сгорания газа, иных вредных факторов. В отношении нежилых площадей МКД действуют следующие нормы и правила:
- при переводе помещения из нежилого и жилое недопустимо перекрывать или демонтировать вентиляционные каналы, входящие в единую систему МКД;
- вентиляция нежилых помещений должна соответствовать санитарным нормативам, регламентированным для жилых зданий;
- многие работы по изменению характеристик или переносу вентиляции подпадают под перепланировку или переустройство, т.е. требуют специальных согласований по проекту.
Нужно учитывать и виды деятельности, под которые используется нежилое помещение МКД. В ряде случаев разрешено открывать магазины и заведения общепита, точки по оказанию бытовых услуг населению. Чтобы устранить негативные воздействия на жильцов дома, владелец помещения должен разработать и согласовать надлежащую систему вентиляции.
Нормативные документы
Разработка проекта на новый многоквартирный дом, в том числе на все его системы, осуществляется по нормам ГрК РФ, Постановлением Правительства РФ № 87. Для проектирования новой системы вентиляции в МКД, либо на внесение изменений в существующее оборудование для воздухообмена, нужно учитывать следующие руководящие документы:
- СП 60.13330.2012 ();
- СП 54.13330.2016 ();
- СП 336.1325800.2017 ().
Это три основных свода правил, которым должны соответствовать решения проектировщиков. В частности, по СП 60.13330.2012 нужно выбирать решения, соответствующие нормативам санитарно-гигиенической, экологической и иной безопасности, по допустимым показателям чистоты воздуха, шумозащиты для вентиляционного оборудования. По СП 54.13330.2016 будет проверять работоспособность вентканалов и воздуховодов в рамках единой системы вентиляции дома, соответствие по показателям микроклимата.
Простым языком
Нежилое помещение в МКД можно использовать под размещение офиса, предприятий торговли или оказания услуг, для открытия небольших кафе и ресторанов (со значительными ограничениями). В каждом из этих случаев нежилое помещение должно иметь систему вентиляции:
Цокольная вентиляция
Современные коттеджи все меньше напоминают собой старые деревянные дома, у которых был низкий фундамент и невысокие потолки.
Сегодня это современные просторные здания с цокольным этажом, в котором размещаются котельная, прачечная и даже сауна с бассейном. Для таких помещений в обязательном порядке должна быть предусмотрена цокольная вентиляция.
Она позволит поддерживать в них нормальную температуру и влажность, и не допустит появление плесени на стенах и других поверхностях.
Вентиляция для подвала
В необходимости регулярного проветривания цокольных помещений ни у кого не возникает сомнений. Но как это сделать правильно? Специалисты советуют оборудовать подвальные этажи не только вентиляционными каналами, но и дополнительно обустраивать, хотя бы с одной стороны, окно размером с форточку, в верхней части помещения.
Поскольку цокольная вентиляция позволяет обеспечивать хорошие микроклиматические условия в подвале, то ее обустройство должно быть продумано на этапе проектирования. Только правильно подобранная и оборудованная система обусловливает, насколько результативно подвал может использоваться для хозяйственных нужд.
На этапе проектирования
Если в коттедже предусмотрен подвал, то в его стенах должны будут находиться специальные отверстия, играющие роль естественного канала воздухообмена. Их еще называют отдушины. На этапе проектирования обязательно учитывают:
- тип почвы, на которой будет располагаться строение
- глубину заделки фундамента
- розу ветров
- рельеф местности
Специалисты советуют: цокольная вентиляция должна иметь по одному отверстию через 2-3 метра стены. При размещении дома в низине их количество должно быть увеличено.
Оборудуем воздухообмен
Очень часто при размещении в подвале подсобных помещений одних продухов оказывается мало. В этом случае рекомендуется дополнительно оборудование приточно-вытяжной системы, которая поможет сохранить уровень влажности. Назначение данной системы заключается в подаче в подвал свежего воздуха и выводе из него отработанного.
Такая вентиляция основывается на разности температур в помещении и на улице. Но для исключения сквозняков в подвале необходимо, чтобы не только правильно была рассчитана цокольная вентиляция, но и ее размещение и монтаж соответствовали всем предъявляемым требованиям.
Она состоит из двух труб – приточной и вытяжной. Желательно, чтобы они располагались в различных концах подвала, а также различались по высоте.
Обратите внимание
Поскольку холодный воздух тяжелее теплого, то он опускается вниз на замену выходящему из помещения. Значит, вытяжная труба устанавливается намного выше приточной.
Обычно ее располагают у самого потолка и выводят на крышу по вентканалу.
Приточный канал устанавливается с противоположной стороны подвала и на высоте не более чем 0,5 м над уровнем пола. Необходимо учитывать, что чем выше будет вытяжная труба и больше разница температур внутри и снаружи, тем быстрее будет осуществляться обмен воздуха. Вентиляционный приточный канал должен быть также выведен на крышу и поднят выше конька.
Для регулирования данного типа воздухообмена каналы оборудуют специальными шиберными заслонками.
Управление вентиляционными системами
Автоматизация управления вентсистем позволяет оптимизировать процесс и снизить эксплуатационные расходы. Такой подход позволяет минимизировать участие человека в управлении и снизить риск «человеческого фактора». Автоматическое управление подразумевает установку датчиков, регистрирующих температуру/влажность воздуха, концентрацию вредных веществ, степень задымленности или загазованности. Все датчики связаны с блоком управления, который благодаря заданным настройкам включает или отключает оборудование. Таким образом, автоматизация помогает соблюдать требования санитарных норм, быстро реагировать на аварийные ситуации и экономить значительные средства.
